[Sammelthread] Nvidia Ada/Lovelace 40XX - Wasserkühler

[ronin7]

Es sieht für mich wie Kleber aus:

Anhang anzeigen 890774
Anhang anzeigen 890775

Auf die Garantie kann ich verzichten, an dem Zeitpunkt wo eine Reinigung angebracht wäre ist die Karte schon lange genug gelaufen das man einen Produktionsdefekt mit sehr hoher Wahrscheinlichkeit ausschließen kann.

ist nen Aufkleber in ner Einfräsung. Würde ich lassen, sieht nach Abziehen nicht besser aus



[Sm0K3Y]

Nabend bin aktuell auf der Suche nach einen GPU Kühler für meine MSI 4090 Suprim X. Habe mein Auge aktuell auf dieses Gute Stück hier Glacier G40 RTX 4090 MSI, D-RGB - schwarz.
Bin nun an den Punkt wo ich mich frage da ich es öfters gelesen habe baue ich die Karte eventuell Vertikal ein oder Horizontal. Ich habe das normale Lian LI 11 Dynamic Gehäuse was ich eigentlich wenn gut möglich auch weiter nutzen möchte, da es mit meiner jetzigen Wasserkühlung auch eine gute Figur macht. (Falls besser auf das XL wechseln sagt bitte bescheid ). Kann man die Vertikal verbauen mit den Glacier G40 und passt das überhaupt wenn man unten einen 360 Radiator hat inkl 3 Lüfter? Und hat jemand zufällig davon Bilder wie sowas aussieht? Und würde dann noch eine Empfehlung brauchen für einen guten Vertikal Stand .

Danke im Vorraus

​



[Capoo]

Hab das O11D Gehäuse. Horizontaler Einbau mit den Standard-Terminals geht definitiv nicht. Das gehen nur mit Terminals hinten oder Blöcke mit extra schmalen Terminals die man meist nachrüsten muss.
Vertikal kannste im O11 machen, aber unten nen Radiator inkl. Lüfter kannste vergessen. Du brauchst ja auch ne vertikalen Mount für die GPU, der gibt die vertikale Position der GPU im Case eh meist vor. Alternativ geht vertikaler Aufbau auf den Lüftern, aber dann musst du das Kabel vom Monitor ins Gehäuse ziehen und innen anstecken.
Ansonsten noch bis Winter warten, da kommen neue Revisionen der O11 raus die viel mehr Platz bieten werden und da wird es auch möglich sein, die GPU neben den Mainboard, auf dem Platz wo jetzt die 3 Lüfter sind, zu montieren.



[Sm0K3Y]

Also brauche ich so oder so für die 4090 ein Mount? Egal ob Horizontal oder Vertikal ?
Würde mir da das Lian LI XL helfen bei dem Problem? Will das Settings eigentlich nicht ändern mit 2 Radiatoren wie ich es jetzt habe.
Brauche da jetzt echt einen Rat weil ich gerade alles fleißig Bestelle hehe. Danke bis hierhin unten mal mein Setup aktuell



[Capoo]

https://www.amazon.de/dp/B07DHQPLQX?linkCode=xm2&camp=2025&creative=165953&smid=A3KXS2ZFSIWBKG&creativeASIN=B07DHQPLQX&tag=geizhals10-21&ascsubtag=FFu6pmp2qNobVl6OgQ8JQ

So ein Ding brauchst du schon für vertikal. Wieso sollte man für horizontal einen Mount brauchen?

Ansonsten musst du sowas nehmen:

https://www.amazon.de/EZDIY-FAB-Grafikkartenhalter-GPU-Halterung-Grafikkarten-VGA-Support-Kit-3-0-Steigkabel/dp/B08R9QQHND/ref=sr_1_9?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3AUN8JTCVZ7GW&keywords=riser+o11&qid=1685564509&sprefix=riser+o11%2Caps%2C84&sr=8-9

Oder das hier:

https://www.amazon.de/EZDIY-FAB-DE2-4-0CM-GPU-B/dp/B096V6JKMW/ref=sr_1_16?__mk_de_DE=%C3%85M%C3%85%C5%BD%C3%95%C3%91&crid=3AUN8JTCVZ7GW&keywords=riser+o11&qid=1685564509&sprefix=riser+o11%2Caps%2C84&sr=8-16

Das XL soll laut Usern hier auch nicht wirklich gut passen. Glaube das Evo hat mehr Platz für horizontalen Einbau.

Ansonsten das NZXT H9 Flow anschauen ...oder Phanteks N7



[OZZHI]

Die 4090 Karten sind bekloppt gross. Deine Karte ist so schon 142mm hoch. Glaube nicht, dass es mit einem Terminal am Fenster überhaupt klappt. Stromanschluss wäre irgendwie lösbar, wenn das Kabel oder ein Cablemod Winkel Adapter passt. (Schmelzgefahr?)

Hast du die 4090 Suprim schon im Einsatz oder könntest du es gegen ein flacheres Model oder FE/TUF/Stix tauschen, damit du die Terminals am Ende der Karte hättest?



[Capoo]

Es geht schon, aber man muss bissl andere Wege gehen:



[Sm0K3Y]

Die Frage ist wie ich das dann am klügsten geregelt bekomme. Mit dem Strom Anschluss habe ich gelesen soll man diese Cable Mod Kabel nehmen da gibt es wohl so 90 Grad & 180 Grad Dinger. Habe ja ein Foto gezeigt von meinen jetzigen Setup und Aufbau so kann ich die 4090 nicht einbauen ist das richtig ?



[Capoo]

Die Frage ist wie ich das dann am klügsten geregelt bekomme. Mit dem Strom Anschluss habe ich gelesen soll man diese Cable Mod Kabel nehmen da gibt es wohl so 90 Grad & 180 Grad Dinger. Habe ja ein Foto gezeigt von meinen jetzigen Setup und Aufbau so kann ich die 4090 nicht einbauen ist das richtig ?

Mess die Suprim doch mal aus und dann mess mal deine aktuelle Karte aus.
Laut Caseking ist die Suprim 142 mm breit und meine Trinity 165 mm breit.
Die Blöcke von Bykski sagen aber über die Karten etwas anderes aus.

Ich habe mir jetzt noch die Breite des Bykski Suprim Blocks und des Bykski Trinity/Amp Blocks angeguckt und verglichen.

BYKSKI MSI Gaming X Trio / Suprim 4090 (inkl. Backplate)

Bykski Wasserblock für die MSI Gaming X Trio & Suprim 4090 mit Backplate (N-MS4090TRIO-X). Versand direkt aus Deutschland.

ezmodding.com

BYKSKI Zotac 4090 AMP Extreme AIRO / Trinity (inkl. Backplate)

Bykski Wasserblock für die Zotac 4090 AMP Extreme AIRO / Trinity mit Backplate (N-ST4090TQ-X-V2). Versand direkt aus Deutschland.

ezmodding.com

Suprim : 165,6 mm
Trinity/Amp : 160 mm

Also wenn man jetzt rein nach den Blöcken urteilt, ist die Suprim ca. 6 mm breiter und wird somit nicht einfach so passen.

Von dem Phanteks Block findet man leider keine Zeichnung inkl. Maße. Der Block soll laut Phanteks Webseite 151 mm breit sein, die Karte selber jedoch 142 mm.
Nur wird das Terminal nie und nimmer 9 mm breit sein. Terminals sind eigentlich immer 1,5 cm bis 2 cm breit.
Ich schätze hier wurden die Maße ohne Terminal angegeben, also denke ich, wird der Phanteks Block um die 165 mm bis 170 mm breit sein (was dem Bykski Block entsprechen würde) und somit nicht passen.

Alternativ geht ansonsten den Block von Bykski zu nehmen und dazu das schmale Terminal nachzurüsten.

BYKSKI MSI Gaming X Trio / Suprim 4090 (inkl. Backplate)

Bykski Wasserblock für die MSI Gaming X Trio & Suprim 4090 mit Backplate (N-MS4090TRIO-X). Versand direkt aus Deutschland.

ezmodding.com

BYKSKI B-VGA-XS15-X Flat GPU Terminal

B-VGA-XS15-X Flat GPU Terminal GPU Terminal zum Austausch Nur 15,5mm Flach gegenüber dem normalen Terminal mit 30mm

ezmodding.com

Ansonsten bleibt nur noch der vertikale Einbau übrig



[Sm0K3Y]

Hey erst mal viel dank für dein Mühe ich bin gerade erst nach Hause gekommen, und vergleiche tatsächlich gerade auch die Maße hehe.
In diesem Video wo er allerdings das 011 Evo nutzt und eine Rog Strix von Asus sieht es nach viel Platz aus.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Ich glaube wenn es gar nicht anders geht würde ich mit einen Vertikal Einbau auch zu frieden sein. Will eigentlich das Gehäuse nicht wechseln weil an meinen jetzigen nichts dran ist, klar wenn es garnicht anders geht würde ich in den Sauren Apfel beißen müssen aber wenn es doch klappen würde wäre es cool.



[Dampfkanes]

Watercool hat weitere Bilder bei den Kühlern für die 4090 Strix/Tuf ergänzt:

HEATKILLER V PRO for RTX 4090 ASUS STRIX & TUF Acryl Ni-Bl aRGB, 269,95 €

Leistungsstarker Acryl Nickel Wasserkühler der HEATKILLER V PRO Serie für ASUS RTX 4090 Strix und TUF Grafikkarten. In hochwertiger Ausführung.

shop.watercool.de

HEATKILLER V PRO for RTX 4090 ASUS STRIX/TUF Acryl Ni aRGB, 269,95 €

Leistungsstarker Acryl Nickel Wasserkühler der HEATKILLER V PRO Serie für ASUS RTX 4090 Strix und TUF Grafikkarten. Mit aRGB LED.

shop.watercool.de



[Sm0K3Y]

Habe ja die MSI Supreme X



[OZZHI]

Watercool hat weitere Bilder bei den Kühlern für die 4090 Strix/Tuf ergänzt:

Anstatt Fotos zu posten, sollen sie die Blöcke mal liefern. Warte schon eine Ewigkeit auf meine Bestellung.

"Lieferzeit: 23 - 24 Werktage" lässt Schlimmes erahnen. Eigentlich hätten sie schon Mitte/Ende Mai geliefert werden sollen.



[d4rkKnight86]

Anstatt Fotos zu posten, sollen sie die Blöcke mal liefern. Warte schon eine Ewigkeit auf meine Bestellung.

Anscheinend Probleme mit der Beschichtung laut Reddit-User. Wer weiss...
https://www.reddit.com/r/watercooli...s_anyone_received_their_heatkiller_asus_4090/



[OZZHI]

Anscheinend Probleme mit der Beschichtung laut Reddit-User. Wer weiss...

Habe am 16.05 auch eine ähnliche Antwort vom Support erhalten. Wollte es einfach nicht breit treten.

Spoiler: Watercool Support

Zur Zeit warten wir noch auf die eloxierte Backplate vom Beschichter. Kurz danach kann die Bestellung verschickt werden. Wir planen aufgrund der Zulieferer schon mit sehr großen Zeitfenstern, aber leider kann es immer wieder zu Verschiebungen kommen. Aufgrund der Feiertage gehen wir davon aus, dass die Kühler erst in den nächsten 10 Arbeitstagen verschickt werden können.



[d4rkKnight86]

Ist ja nicht schlecht, wenn die Qualitätskontrolle greift, man nachher ein sauberes Produkt bekommt, mit dem man auch nach Jahren keine Probleme hat. Dann warte ich gerne noch ein paar Tage.
Habe von anderen hochpreisigen Herstellern da auch schon andere Sachen gesehen/erlebt *hust*...



[Benjamin1990]

Du kannst den Slowenischen Hersteller ruhig beim Namen nennen wir alle wissen von denen ihren Problemen



[Dampfkanes]

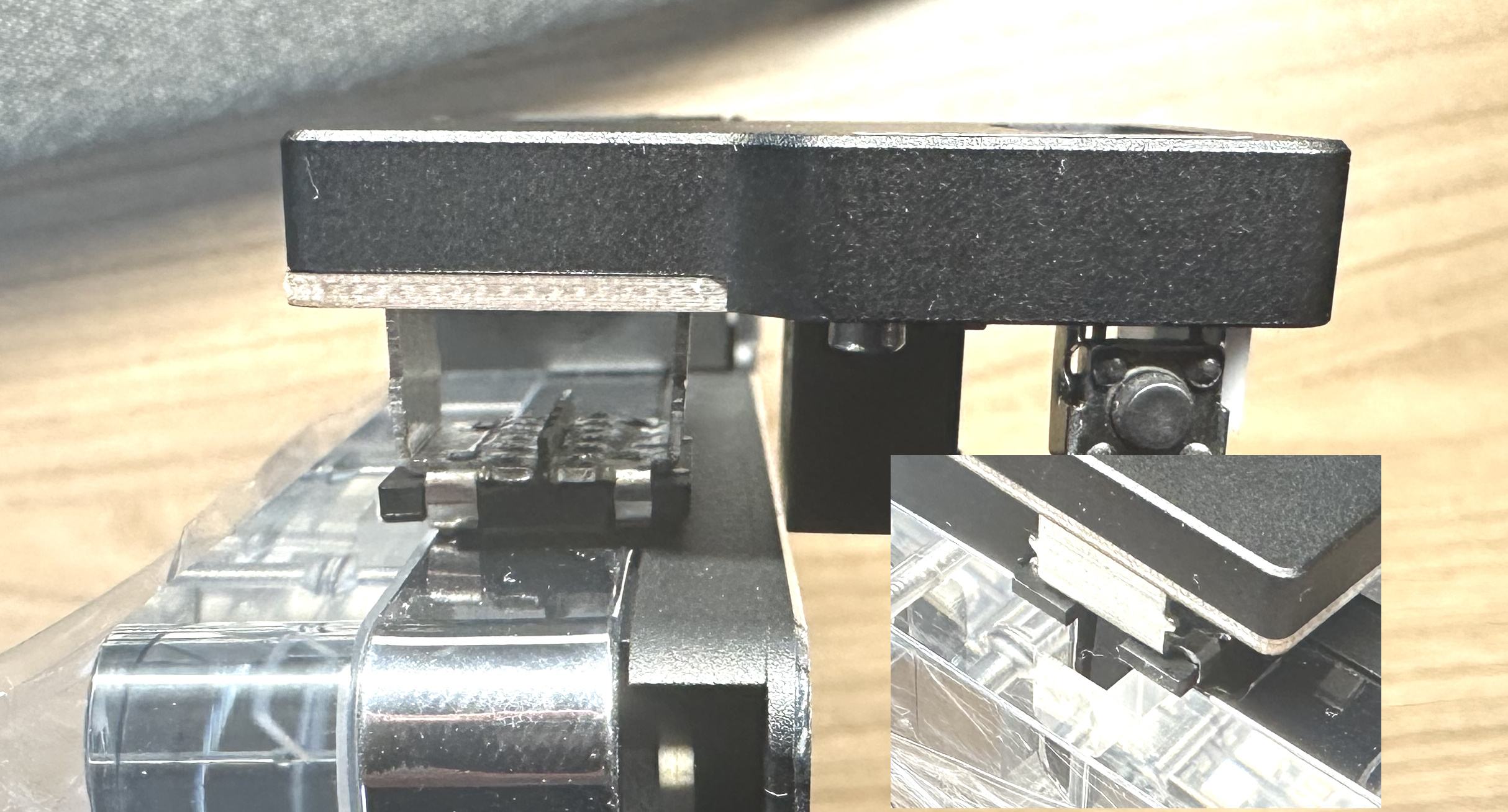

Der Wireview-Adapter und der Alphacool 4090 Core FE vertragen sich leider nicht.

Man bekommt den Stecker vom Adapter bei weitem nicht vollständig aufgesteckt (siehe schräg stehender Verriegelungsarm)



[OZZHI]

Mein Watercool Block ist endlich auf dem Weg. 🥳



[Sm0K3Y]

Habe mal noch eine frage, und zwar bei dem CableMod 12VHPWR Adapter 90 Grad gibt es ja Variante A&B. Ich habe die MSI 4090 Suprime X 24G die laut MSI HP die "Nase" oben hat siehe Foto.

Müsste doch demnach die Variante B nehmen da dort auf dem Foto die Nase auch oben ist, nur steht die Karte unten nicht in der Liste.

https://www.caseking.de/cablemod-12vhpwr-adapter-90-grad-variante-b-schwarz-zuad-1435.html

Bei der Variante A hingegen steht sie bei, was aber doch falsch ist oder habe ich ein denk Fehler? MSI Suprim X 4090 (Kabelführung über Backplate)

https://www.caseking.de/cablemod-12vhpwr-adapter-90-grad-variante-a-schwarz-zuad-1424.html

Und kann ich den Adapter nutzen bei einen ATX 3.0 Netzteil von Be quit Pure Power 12 1000W ?
Oder hat das ganze damit nichts zu tun?



[Dampfkanes]

@Sm0K3Y
Beim 90Grad-Adapter hängts halt auch davon ab, ob Du die Leitung nach unten oder oben weg führen möchtest. Je nach Richtung brauchts dann A oder B.



[Sm0K3Y]

@Sm0K3Y
Beim 90Grad-Adapter hängts halt auch davon ab, ob Du die Leitung nach unten oder oben weg führen möchtest. Je nach Richtung brauchts dann A oder B.

Nach unten gerne



[Dampfkanes]

Dann B (auf Basis aller Produktbilder)



[Sm0K3Y]

Dann B

Also nach unten bei Horizontal Einbau Richtung Radiator und dann über die Backplate hinten ausm Gehäuse raus. Komisch das die es falsch beschreiben

Edit:// Also unten bei den Lüftern quasi lang von der Grafikkarte



[Robo]

@Sm0K3Y
Könnte damit zusammenhängen, dass der Anschluss nach Innen versetzt ist und somit der Kühler im Weg ist, sogar umgekehrt könnte es wegen dem PCB selbst knapp werden.

Wenn du die Karte schon hast, dann würde ich es mal genau ausmessen...



[MerXsteWaT]

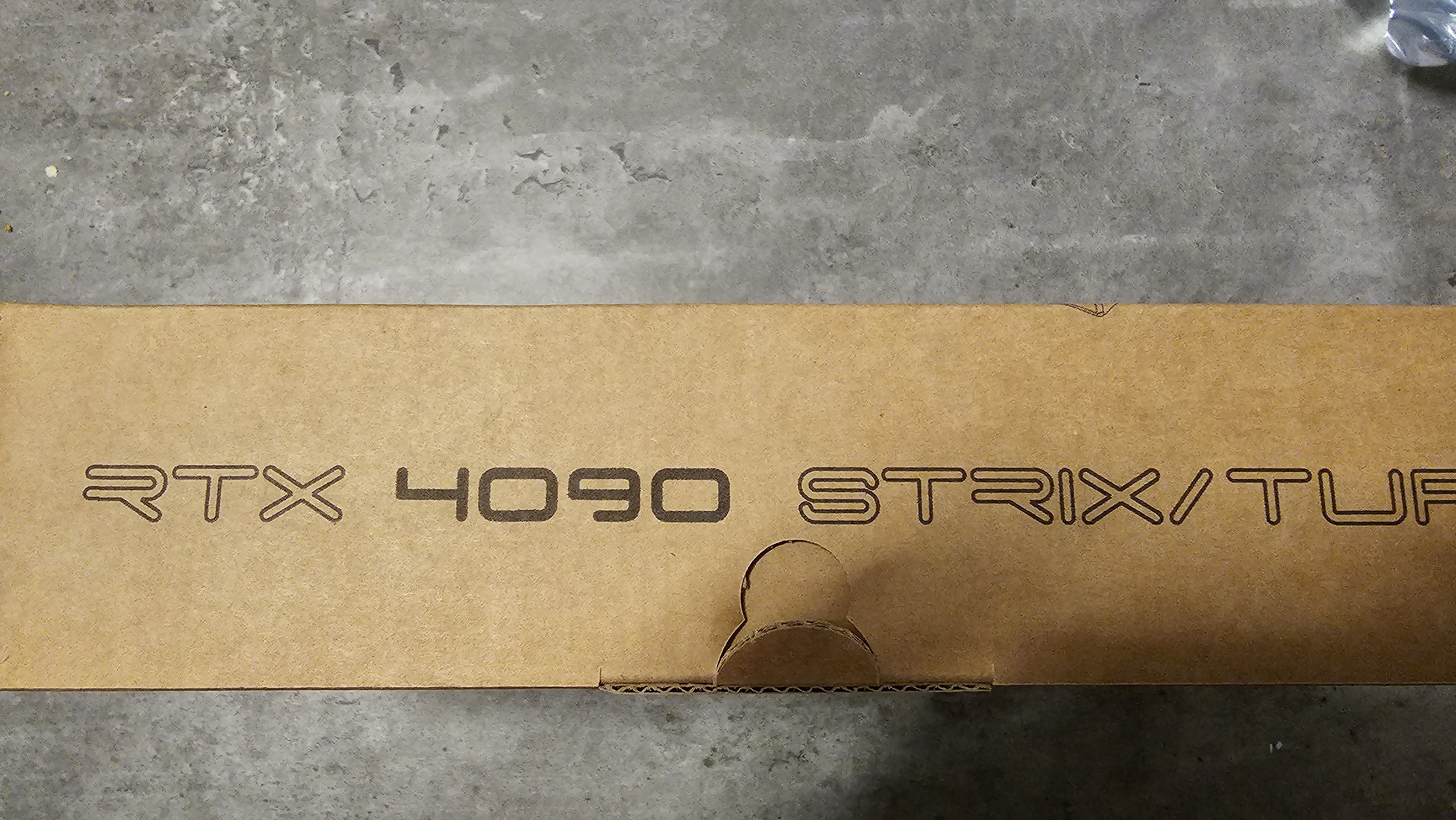

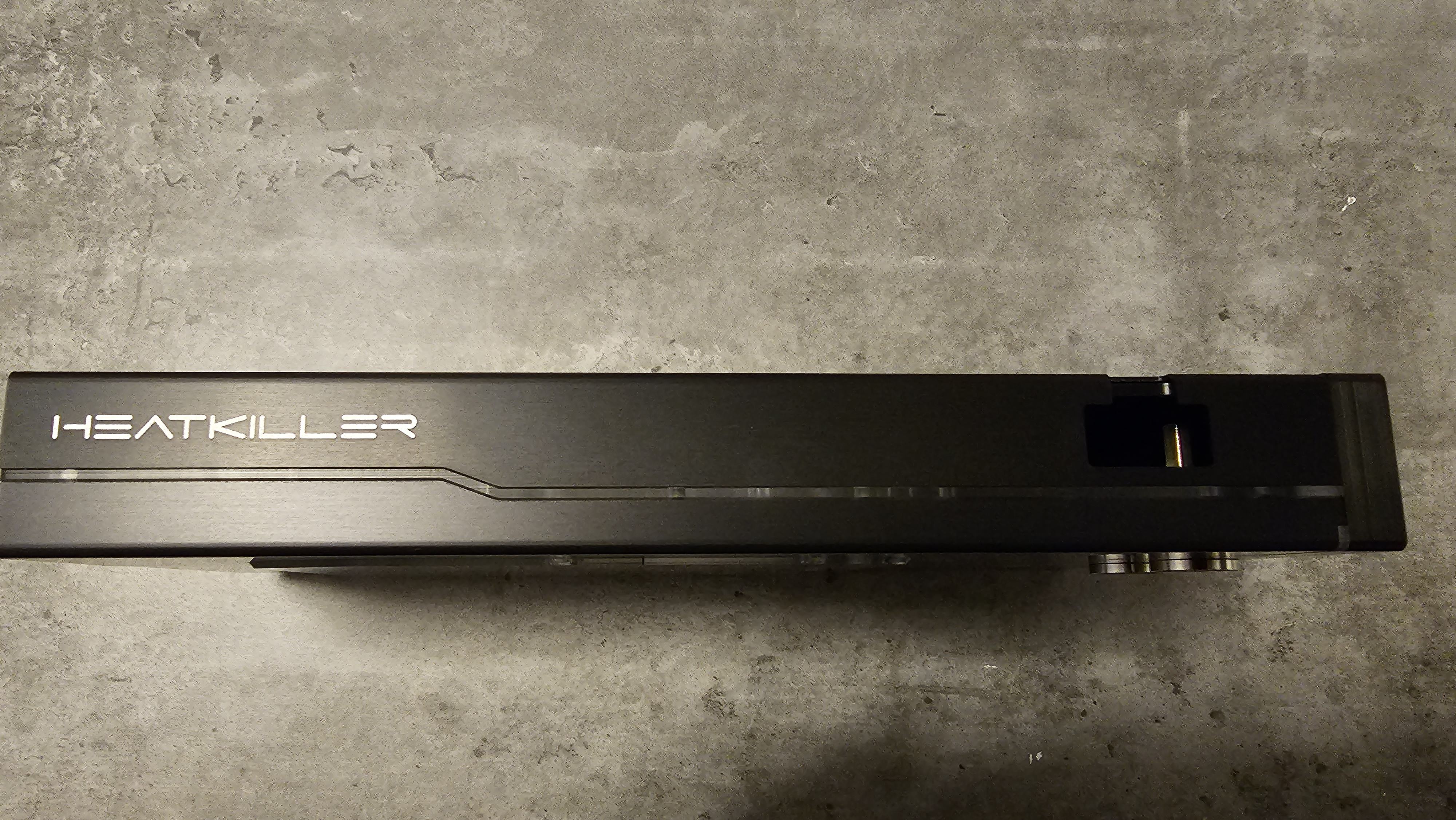

Dieser Proband wurde heute in freier Wildbahn, außerhalb irgendwelcher Websites gesichtet. Der Kandidat wirkte äußerst robust und massiv, anders als bei slowenischen Artgenossen. Er wurde erfolgreich gefangen und wird nun zur genaueren Untersuchung in sein neues Zuhause gebracht. Herzlichen Glückwunsch an all jene die selbst in den Genuss kommen werden, sich dieses seltenen Exemplares anzueignen.



[ronin7]

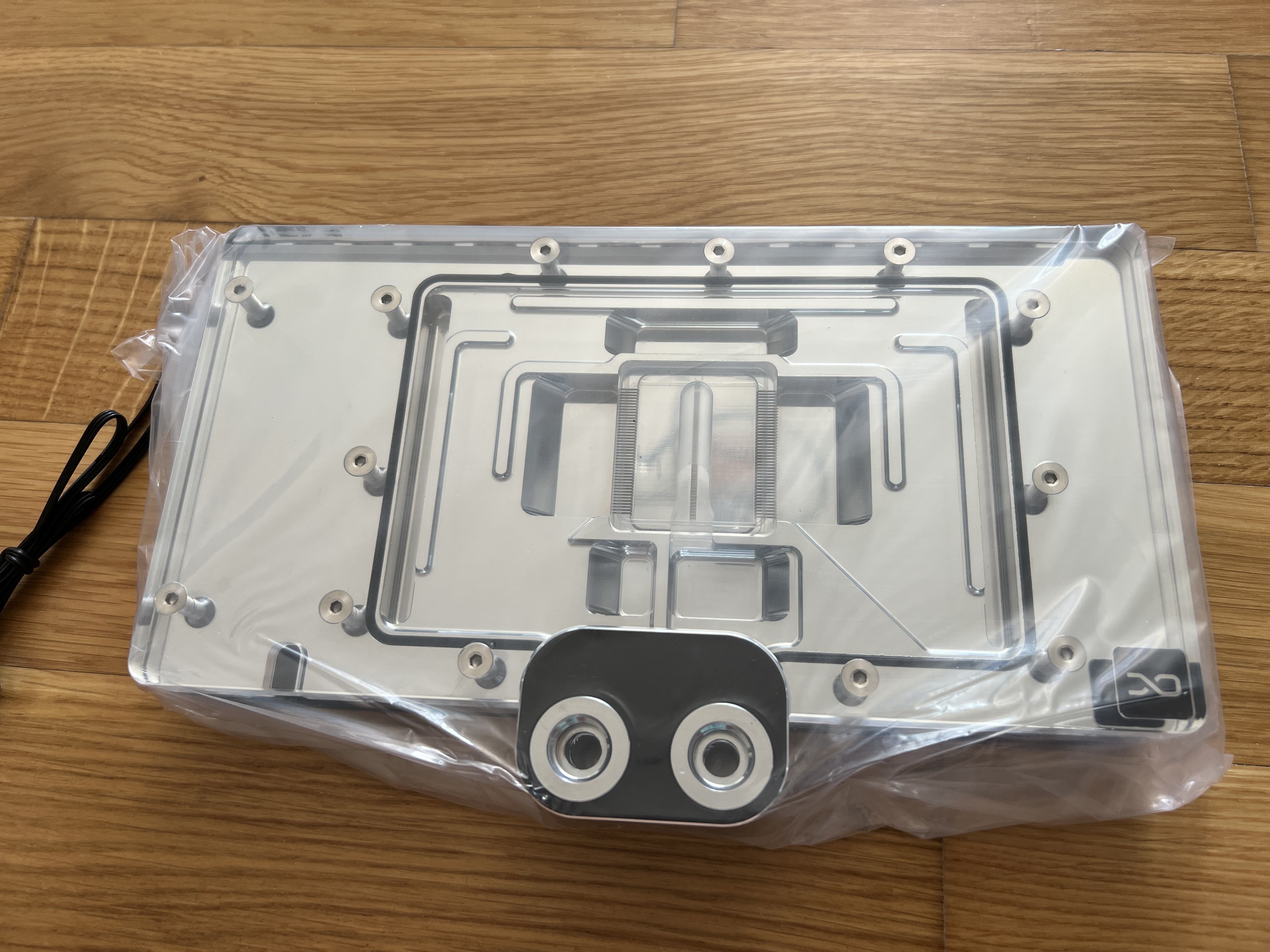

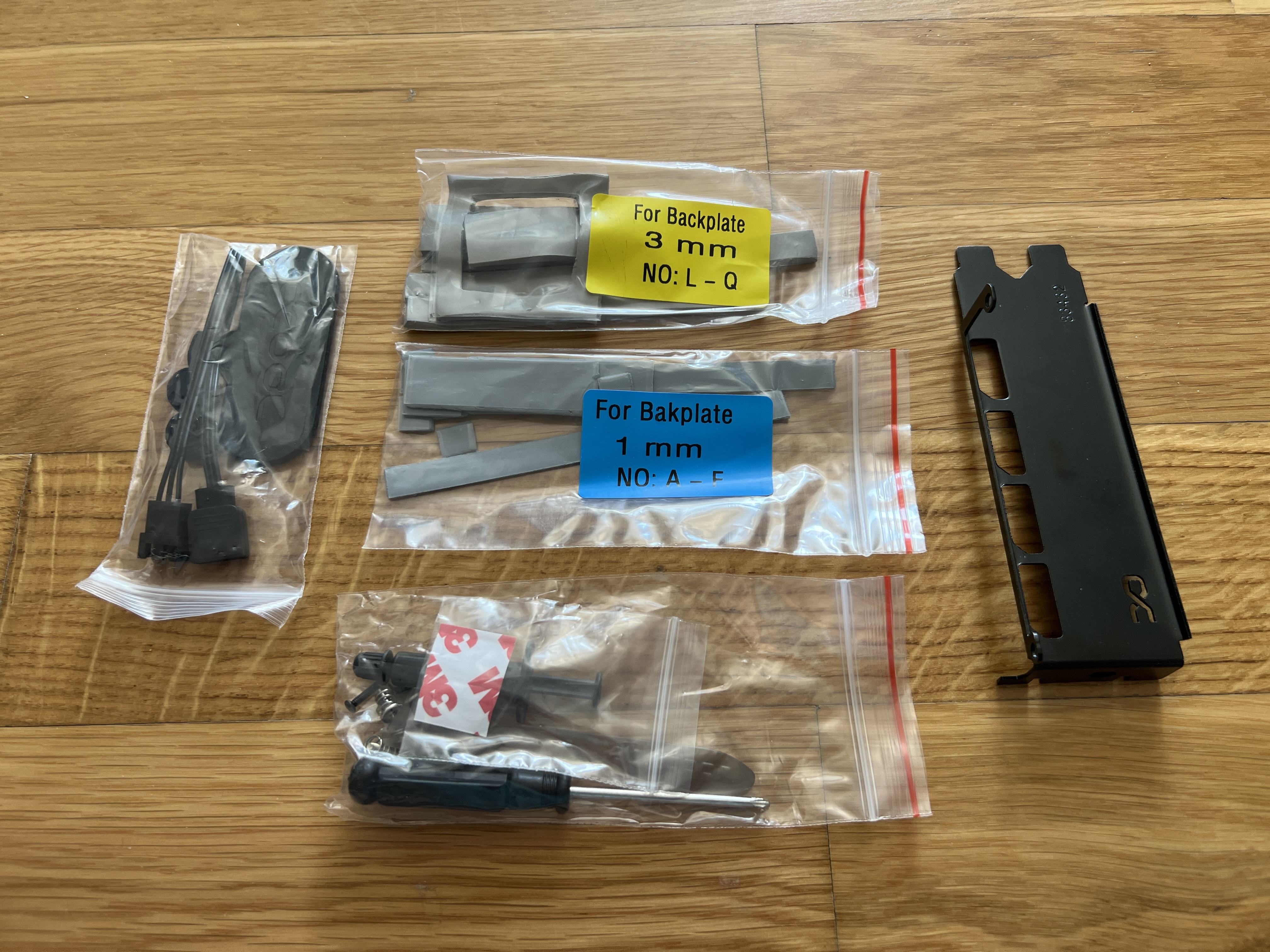

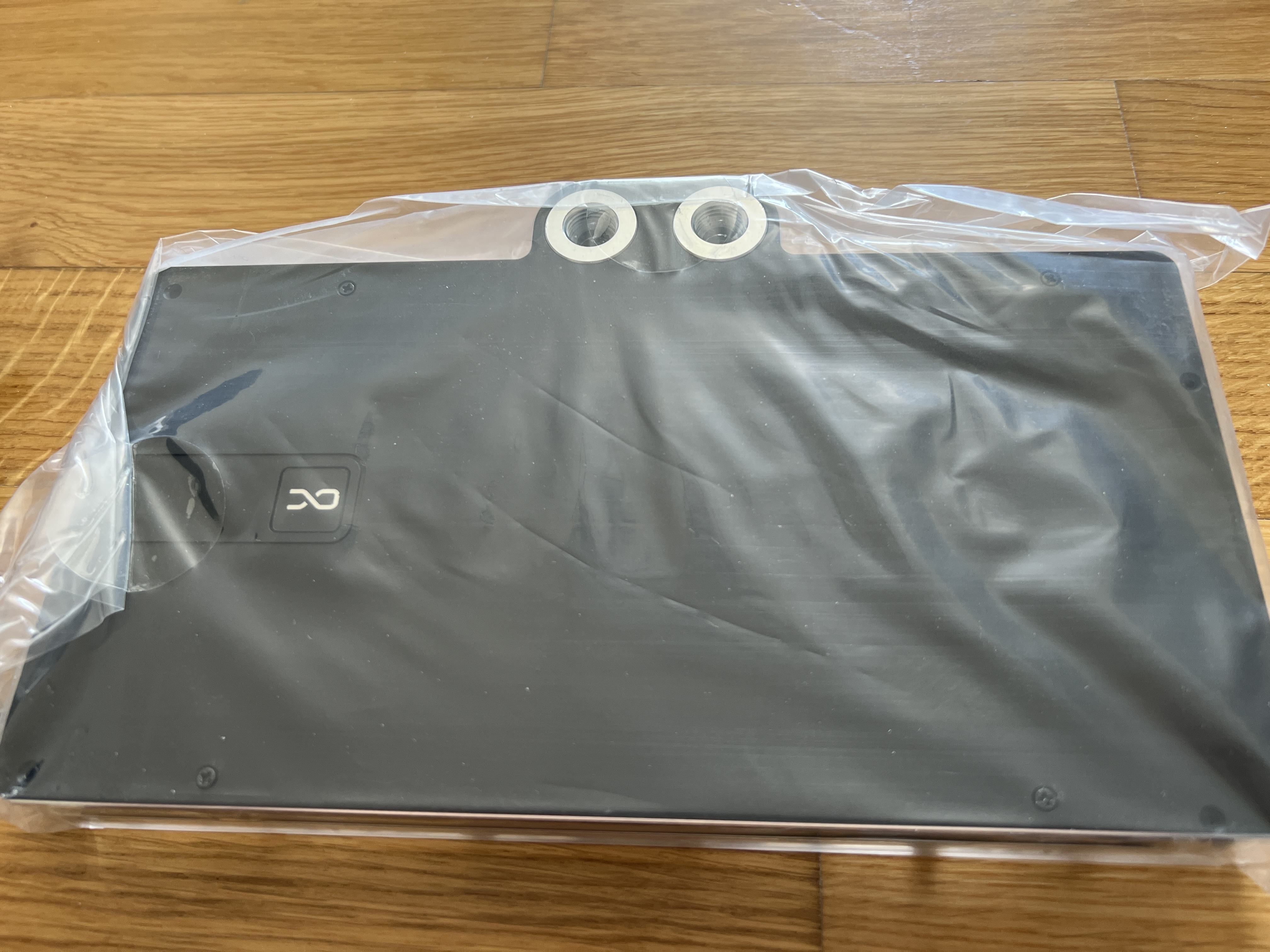

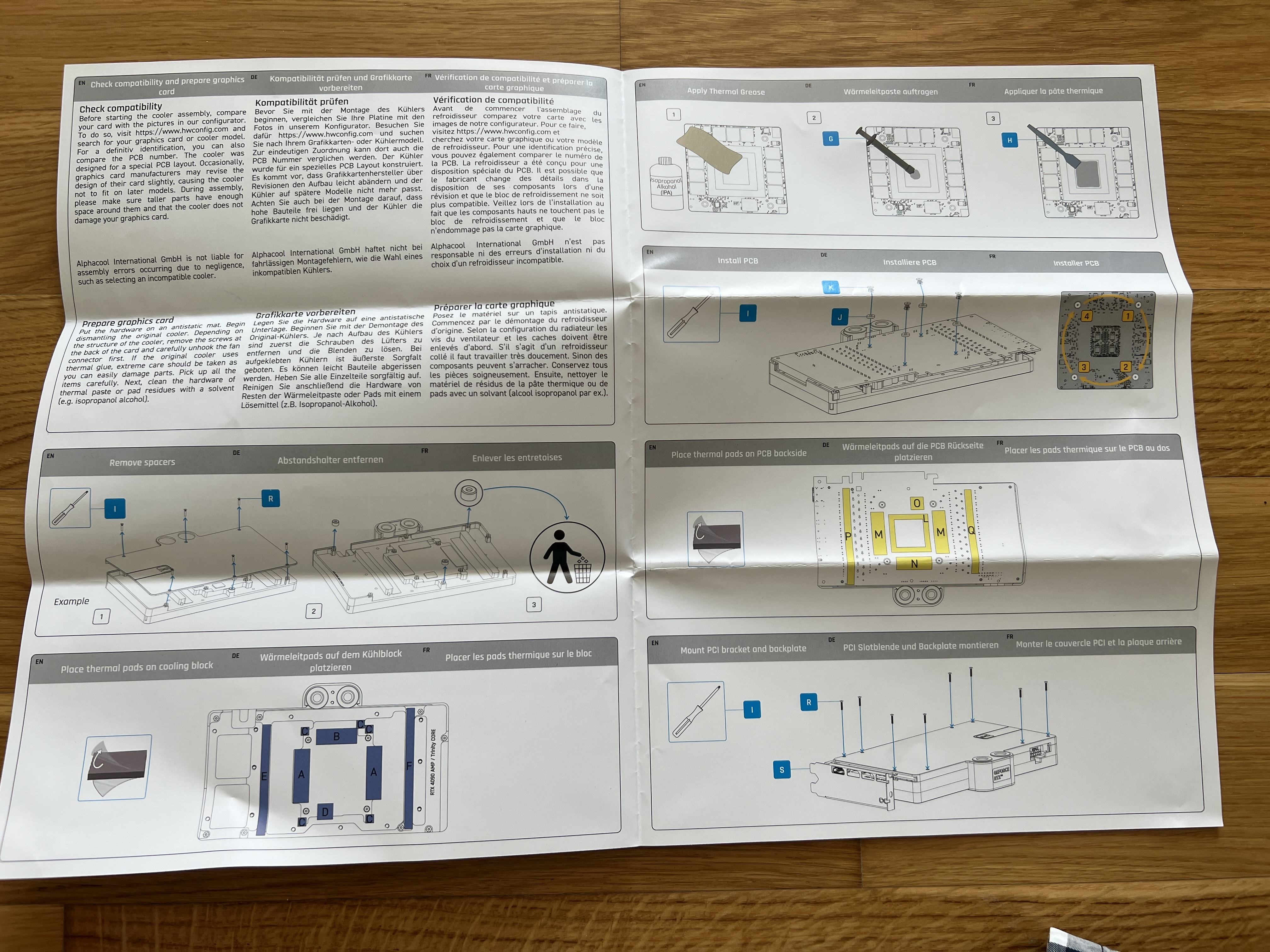

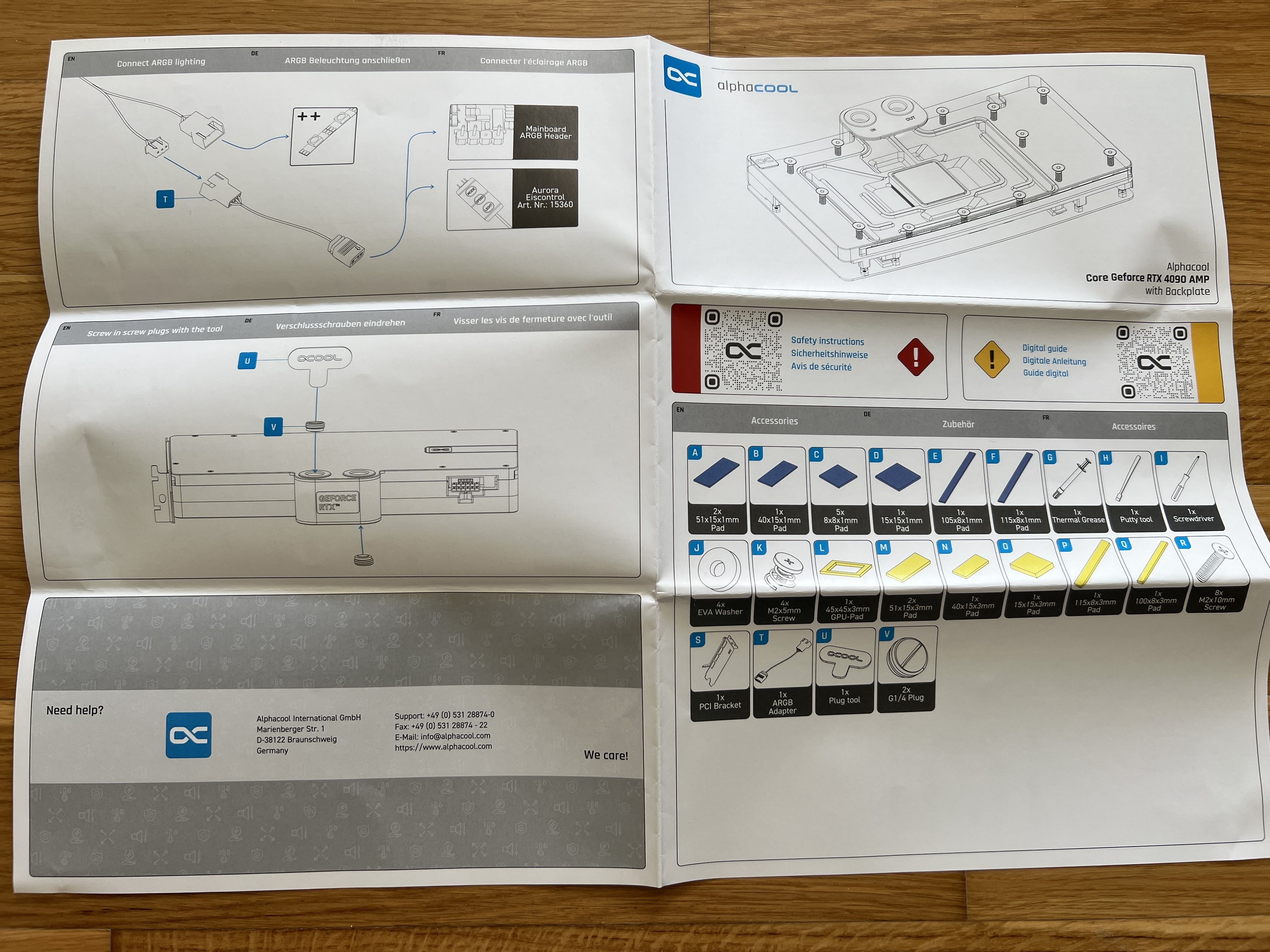

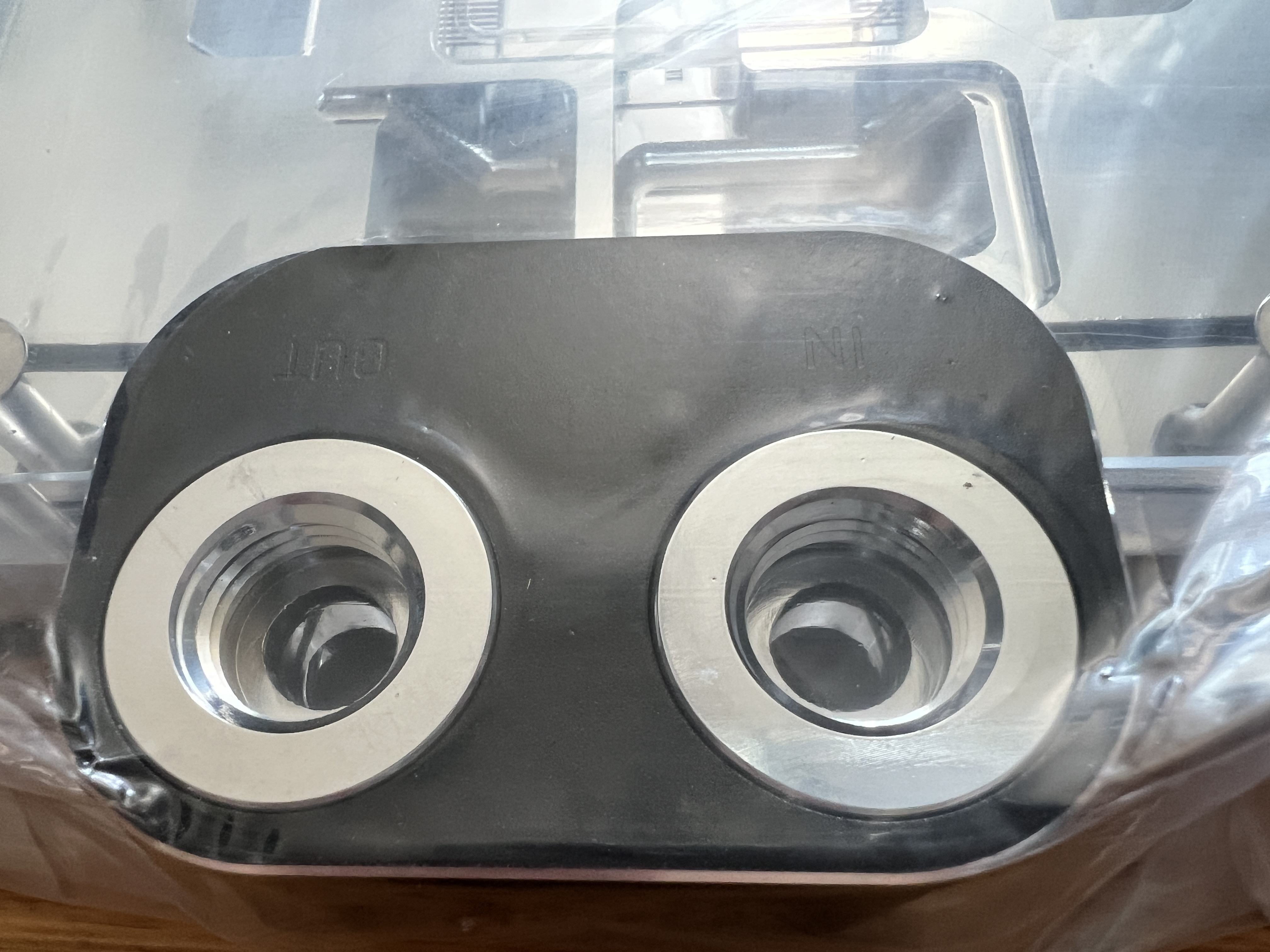

mein Amp Core Kühler ist gekommen. Sieht echt verdammt nice aus!

Bakplate bedeutet auf Chinesisch Wasserkühler 🙈



[MerXsteWaT]

So Leute, vielleicht für die Jungs und Mädels die es interessiert die Vergleichswerte zwischen Heatkiller 5 Strix 4090 vs EKWB Strix 4090 Kühler nach einer halben Stunde MSI Kombustor mit Stock-Settings. Ich muss dazu sagen das ich bei beiden Blöcken auf die mitgelieferten Wärmeleitpads verzichte und ALC Apex Softpads nutze, zumindest auf den VRAMs. Wie man sieht kann man mit dem EKWB Kühler durchaus zufrieden sein und seiner Leistung. Woran das nun genau liegt ist reine Spekulation. Ich hatte jedenfalls nie Probleme mit dem Kühler und der Padproblematik. Von der Verarbeitung her sucht der HK 5 natürlich seinesgleichen, das merkt man definitiv am Gewicht. Die Optik ist reine Geschmackssache in mein Build fügt er sich nahtlos ein und ist sehr dezent und wirkt trotzdem edel. Der Durchfluss ist bei mir allerdings ein klein wenig gesunken, wird aber daran liegen das noch Luft so kurz nach Zusammenbau im Loop und im Block sitzt. Delta zwischen Raum und Wassertemp waren bei dem Test 5 Grad.

Was aber ein kleiner, dennoch sehr netter Nebeneffekt ist, dass das Spulenfiepen der Strix deutlich gesunken ist. Auf den Spulen habe ich diesmal allerdings die mitgelieferten Pads verbaut. Ob es daran liegt das die VRM´s auf der Karte auf Grund des Kühlerdesigns oder an den Pads liegt, sind ebenfalls reine Vermutungen. Mir auch völlig egal solange es nun etwas angenehmer ist.

Grüße an alle und einen schönen sonnigen Sonntag Nachmittag



[OZZHI]

@MerXsteWaT
Das mit den Pads musst du kurz erklären. Sind die Watercool VRAM Pads zu dick, sodass der GPU Kontakt nicht passt oder warum müssen es andere sein?



[MerXsteWaT]

@MerXsteWaT
Das mit den Pads musst du kurz erklären. Sind die Watercool VRAM Pads zu dick, sodass der GPU Kontakt nicht passt oder warum müssen es andere sein?

Nein die Pads sind bei Watercool alle exakt 1mm hoch, die bei EKWB im übrigen auch. Beim EKWB ging es bei den ersten Kühlern der Serie um genau das Problem was du beschreibst die Pads haben sich nicht gut angepasst und der Kontakt zur GPU war nicht optimal. Ich nutze bei Kühlerumbauten selten die mitgelieferten Pads und empfehle gerne die ALC Pads. Es müssen grundsätzlich nie andere Pads sein. Bei der 3000er Serie von Nvidia konnte man aber mit guten Pads einiges an den Temps rausholen. Das Problem haben die 4000er Karten ja nicht mehr da der RAM nicht mehr so extrem heiß wird, ist also völlig Wumpe welche Pads man nutzt, sie dürfen nur nicht so hart sein und müssen sich gut anpassen.

Btw. bei diesem Aufbau habe ich sogar jetzt mal die ALC 18 W/MK probiert, wollte die mal testen. Macht keinen Unterschied zu den 11 W/MK siehe Screenshots oben, exakt die selbe Temperatur auf dem VRAM. Der 3 fache Preis rechnet sich also nicht.
