NVIDIA GeForce GTX 1080 (GP104) Sammelthread + FAQ
Impressionen der Karte:
Technische Daten der GeForce GTX 1080
- Chip = GP104-400-A1
- Fertigung = 16 nm (TSMC)
- Transistoren = 7,2 Milliarden
- Die-Größe = 314 mm²
- Shader-Einheiten = 2.560 (1D) (20 SMM)
- Texture Mapping Units (TMUs) = 160
- Raster Operations (ROPs) = 64
- Pixelfüllrate = 102,8+ GPixel/s
- Texelfüllrate = 257,1+ GTexel/s
- Chiptakt = 1.607 MHz Baseclock + Boost (1.733 MHz) + Max. Boost (~1.886 MHz)
- Speichertakt = 2.503 MHz
- Speichergröße = 8.192 MB
- Speichertyp = G5X
- Speicherinterface = 256 Bit
- Speicherbandbreite = 320,4 GB/Sek.
- Shader Model = 5.0
- DirectX = 12.1
- Leistungsaufnahme 3D (TDP) = 180 Watt
- Leistungsaufnahme 2D = ~9 Watt
- Versorgung über einen 8-Pin PCI-Express Anschluss
- Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.4
- Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
- Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
- Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel
Geizhals Link:
GeForce GTX 1080 | Deutschland - Preisvergleich
Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia
Tools:
FAQ (Frequently Asked Questions)
Wie laut ist die Karte?
Die GeForce GTX 1080 erreicht im Leerlauf mit 0,4 Sone in etwa das Niveau der GTX 980 Ti. Der Radiallüfter dreht mit ~1.100 RPM bei 27% PWM-Stärke. Unter Last schwankt die Lautheit zwischen 3,2 Sone (~55%) bis zu (max) 4,2 Sone (62% PWM @~2.480 RPM), was etwas bis klar weniger als bei der GTX 980 Ti ist. Die Maximale Drehzahl des Radiallüfter beträgt @100% 4.000 RPM.
Wie hoch sind die Temperaturen der Karte?
Die Temperatur der GTX 1080 beträgt im Leerlauf vollkommen unbedenkliche 32 °C. Unter Last (Games) steigt die Temperatur bis auf 84 °C, wobei das Temperatur-Target genau 83°C beträgt. Sobald die 83°C überschritten werden, wird die Taktrate und Spannung gesenkt, sodass die Karte bei 83°C verweilt.
Wie hoch ist der Stromverbrauch?
Die GTX 1080 verbraucht im Leerlauf um die 9 Watt. Unter Last limitiert das Power-Target den maximalen Verbrauch. So verbraucht eine Referenz-GTX 1080, egal ob in Games oder im Furmark, maximal 180 Watt (100% PT). Dank niedriger Spannungen und vor allem der 16nm-Fertigung erreicht die GTX 1080 eine bisher nicht erreichte Effizienz. Die Karte ist gut 60 bis 70% schneller als eine GTX 980 und verbraucht dabei aber höchstens 9% mehr.
Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 1080 misst das PCB wieder 26,67 cm, wie bei der allen anderen Referenzmodellen nVidias der letzten Jahre.
Die Performance:
Die Karte erreicht im 3DCenter Performance-Index einen Wert von 960% (1080p), bzw. 132% (4K) und ist so im Mittel aller Reviews knapp 30% schneller als eine GTX 980 Ti und somit klar die schnellste Single-GPU-Grafikkarte.
Launch-Analyse nVidia GeForce GTX 1080 | 3DCenter.org
Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-und Maxwell-Architektur basiert, lässt sich der Takt der neuen Pascal-GPU über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt ändern. Allerdings bietet GPU Boost 3.0 zum Start der Pascal-Generation eine weitere Möglichkeit an. So kann man per Tool einzelne Takt-/Spannungswerte genau einstellen und bis zu 80 Stufen individuell anpassen.
Für einen ersten Überblick sollte man sich den Artikel zu GPU Boost 3.0 hier anschauen (+ Video)
NVIDIA GeForce GTX 1080 mit Pascal-Architektur im XXL-Test - Hardwareluxx
Zu den bisher erreichten Taktraten:
Laut den ersten Reviews sollte es machbar sein, dass jede GPU rund 2,0 GHz erreichen kann. Alles darüber scheint dann wie immer Glück zu sein. Das man kaum höhere Taktraten erreichen konnte liegt in erster Linie daran, dass bei der GTX 1080 das Power Target stark limitiert. So kann man dieses zwar per Tool auf 120% anheben (216 Watt), aber selbst das reicht nicht aus, um konstant die maximal mögliche Taktrate zu erreichen und konstant halten zu können. Mit einer besseren Kühlung und somit kühleren GPU Temperaturen und folglich einer geringeren Verlustleistung sind noch etwas höhere Taktraten erreichbar. Einen ersten Einblick bietet die PCGH mit einem verbauten Accelero Xtreme IV:
Nvidia Geforce GTX 1080 meets Accelero Xtreme IV: Die 2-GHz-Taktmauer ist gefallen
Einen Interessanten Beitrag mit Praxisbezug zum Thema Undervolting hat der User BK-Morheus veröffentlicht. In dem Video sieht man, wie man eine GTX 1070/1080 mit Hilfe des "curve editors" des Afterburners undervolten kann:
https://www.youtube.com/watch?v=UGeGLU8uh9M&ab_channel=BennyLikesTech
Was einer erhöhten OC-Performance noch im Weg stehen kann, ist die Speicherbandbreite. Obwohl nVidia mit der GTX 1080 erstmals G5X / GDDR5X Speicher verbaut (10Gbps), somit an einem 256 Bit breiten Speicherinterface 320 GB/s erreicht und die Speicherkompression nochmals verbessert hat, scheint es, dass die GPU recht stark von mehr Speichertakt profitiert. So misst Computerbase bei 10% mehr Speichertakt bis zu 9% mehr Performance - bei ansonsten Referenz-GPU-Taktraten.
Nvidia GeForce GTX 1080 im Test - ComputerBase
Die Folgende Tabelle vergleicht das Verhältnis der Speicherbandbreite mit der Rechenleistung verschiedener Karten / Architekturen:
| Karte (Takt @ Referenz) | Rechenleistung | Speicherbandbreite | Rechenleistung pro 1 GB/s |
| GTX 580 (772/1.544/2.004 MHz) | 1.581 TFLOPs | 192,2 GB/s | 8,22 TFLOP pro 1 GB/s |
| GTX 680 (1.058/3.004 MHz) | 3.250 TFLOPs | 192,3 GB/s | 16,91 TFLOP pro 1 GB/s |
| GTX 780 Ti (928/3.500 MHz) | 5.345 TFLOPs | 336,0 GB/s | 15,91 TFLOP pro 1 GB/s |
| GTX 980 (1.215/3.506 MHz) | 4.977 TFLOPs | 224,4 GB/s | 22,18 TFLOP pro 1 GB/s |
| GTX 980 Ti (1.075/3.506 MHz) | 6.054 TFLOPs | 336,6 GB/s | 17,99 TFLOP pro 1 GB/s |
| GTX Titan X (1.075/3.506 MHz) | 6.605 TFLOPs | 336,6 GB/s | 19,62 TFLOP pro 1 GB/s |
| GTX 1060 (1.709/4.007 MHz) | 4.375 TFLOPs | 192,3 GB/s | 22,75 TFLOP pro 1 GB/s |
| GTX 1070 (1.683/4.007 MHz) | 6.463 TFLOPs | 256,4 GB/s | 25,21 TFLOP pro 1 GB/s |
| GTX 1080 (1.733/5.006 MHz) | 8.873 TFLOPs | 320,4 GB/s | 27,69 TFLOP pro 1 GB/s |
| NVIDIA TITAN X (1.531/5.006 MHz) | 10.974 TFLOPs | 480,6 GB/s | 22,83 TFLOP pro 1 GB/s |
| P100 (1.481/703 MHz) | 10.616 TFLOPs | 719,9 GB/s | 14,75 TFLOP pro 1 GB/s |
Dies ist ein Sammelthread für die GeForce GTX 1080. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten angemessen.
Zuletzt bearbeitet:

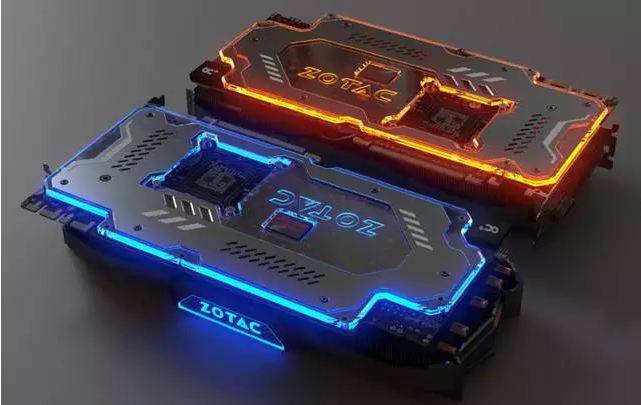

, denn die AMP! Extreme ist schon eine sehr gute Karte und wenn diese noch besser sein soll! Hat jemand ein Bild von einem abmontierten AMP! Extreme Kühler der GTX 1080, würde mich mal interessieren, wie der Kühler von unten aussieht. Die Xtreme Gaming hat ja eine riesen Kupferplatte verbaut!
