[Sammelthread] nVidia GeForce GTX 285 - Part 5

nVidia 285 GTX Sammelthread​

Bilder

Bilder von der Zotac AMP! GTX 285

Spoiler

Vorderseite

Aufkleber

Lüfter

Luftzufuhr für die Spawas

Slotblende

Rückseite

Karte ohne Kühler

GPU

Speicher

NVIO

Kartonage

Technische Daten

Tests der Karte

- ComputerBase
- Hardwareluxx

Lautstärke

Spoiler

Idle

Last

Temperatur

Spoiler

Idle

Last

Stromverbrauch

Spoiler

Idle

Last

Benchmarks

Futuremark 3DMark Vantage

Spoiler

Crysis

Spoiler

World in Conflict

Spoiler

Call of Duty - World at War

Spoiler

Fallout 3

Spoiler

Farcry 2

Spoiler

Preisvergleich

HWLuxx-Preisvergleich

F.A.Q.

Spoiler

F: Wie laut wird die Karte?
A: Siehe "Lautstärke" (weiter oben im Startpost). Zu beachten ist, dass die Laustärke des gesamten Systems gemessen wurde, aber man kann ja auch einen Trend festellen, wenn man mit anderen Karten vergleicht. Für nähere Infos zum System bitte den Test von Hardwareluxx ansehen (siehe "Tests der Karten").

F: Wieviel Strom frisst die Karte?
A: Siehe "Stromverbrauch" (weiter oben im Startpost). Zu beachten ist, dass der Stromverbrauch des gesamten Systems gemessen wurde, aber man kann ja auch einen Trend festellen, wenn man mit anderen Karten vergleicht. Für nähere Infos zum System bitte den Test von Hardwareluxx ansehen (siehe "Tests der Karten").

F: Wie heiß wird die Karte?
A: Siehe "Temperatur" (weiter oben im Startpost).

F: Wieviel Leistung bringt die Karte?
A: Siehe "Benchmarks" (weiter oben im Startpost). Die Ergebnisse sind natürlich System abhängig. Für nähere Infos zum System bitte den Test von Hardwareluxx ansehen (siehe "Tests der Karten"). Für weitere Ergebnisse könnt ihr auch in den ComputerBase Test reinschauen (siehe "Tests der Karten").

F: Wie gut lässt sich die Karte übertakten?
A: Siehe "O.C. Ergebnisse" (weiter unten im Startpost). Die Ergebnisse sind natürlich Kühlungs abhängig. Denn je kälter die Karte ist, desto mehr lässt sich aus ihr rausholen.
Die OC Liste ist leider noch in der Vorbereitung. Allgemein lässt sich aber sagen, dass die GTX 285 etwas besser als die GTX 280 zu übertakten ist. Dies liegt an dem neuen 55nm Fertigungsprozess, der zum einen eine generel bessere Übertaktbarkeit mitsichbringt, aber auch für niedrigere Temperaturen sorgt und das ist ja bekanntlich von Vorteil.

F: Wie schaffe ich es den Lüfter der Karte unter 40% zu regeln?
A: Dies ist mit dem Referenz Kühler nicht möglich.

F: Wie kann ich meine Karte mehr Volt geben?
A: Nur mit einem Hardmod. Man kann der Karte über das Bios oder über das EVGA Voltage Tool nicht mehr oder weniger Volt geben, weil die Karten keine Voltera Spawas haben.

F: Welche Version der Karte soll ich kaufen?
A: Wenn man nicht übertakten möchte, kann man jede Version nehmen. OC oder Standard, je nachdem, ob man die Mehrleistung benötigt.
Sollte man aber übertakten sollte man folgendes bedenken:
- OC-Karten sind selektiert (-> wenn man eine OC-Version hat, ist die Chance auf einen echt guten Chip höher)
- kauft man eine Standard-Version eines Herstellers, der auch OC-Versionen anbietet, läuft man Gefahr einen etwas schlechter gehenden Chip zu erwischen (da ja ausselektiert wurde)
- wenn man also eine Standard-Version haben möchte, da diese günstiger ist, dann sollte man im Preisvergleich-Link schauen, welche Hersteller keine OC-Versionen anbieten, denn dort wurden ja nicht die besten Chips herausselektiert und man kann immernoch auf einen guten Chip hoffen

alternative Kühlungen

Wasserkühler

Aquacomputer aquagraFX 285GTX

Spoiler

EK Water Blocks EK-FC285

Spoiler

Kupfer-Plexi

Spoiler

Kupfer-Acetal

Spoiler

Kupfer(vernickelt)-Acetal

Spoiler

Kupfer(vernickelt)-Plexi

Innovatek Cool-Matic GTX 285

Spoiler

Watercool HEATKILLER® GPU-X² GTX285

Spoiler

Luftkühler

Accelero Xtreme GTX-200

Der Accelero Xtreme ist nun auch für Karten der GTX-200er Reihe von nVidia verfügbar. Er soll auf die GTX 260, 280 und 285 passen. (Quelle)

Spoiler

Anleitungen

Messpunkte

Spoiler

Danke peebee!

O.C. Ergebnisse

Bitte sendet mir Eure Ergebnisse per Profilnachricht oder Private Nachricht zu. Ich werde dann eine Tabelle erstellen.
Super wäre es, wenn ich folgende Infos bekäme:
Taktraten
Modell der Karte
Bios (Habt ihr etwas geändert (vGPU)? Habt ihr nachgesehen, wie viel Volt von Werk eigestellt sind (manche OC-Versionen haben ab Werk mehr)?)

Model Unterschiede

Bei der GTX 285 gibt es zm Glück nicht sehr viele eigene Boardlayouts, sodass es für die Kühler Hersteller einfacher ist ihre Produkte zu designen.
Generell ist zu sagen, dass alle Karten mit dem Original Kühler auch das Referenz Design haben.

Die Versionen mit anderen Kühlern, die es zB von Palit, Gainward und MSI gibt, können ein anderes Layout haben, wodurch andere Kühler (siehe Luft- und Wasserkühler) unter Umständen nicht passen.
Dies gilt auch bei den 2 GB Versionen.

Die normalen Versionen haben unter Last eine Spannung von 1,15 Volt auf dem Kern und 2,10 Volt auf den Speichern. Alle EVGA Versionen (also auch die non OC) haben zwei zusätzliche Brücken auf der Hinterseite, womit sie mehr Spannung haben: Kern 1,2 Volt und Speicher 2,13 Volt.



[Phantomias88]

Moin @ House,
Schau mal in der nvidia Systemsteuerung bei "3D Einstellungen verwalten" dort der Punkt "Energieverwaltungsmodus" = von Adaptive auf maximale Leistung einstellen.
Evt. must danach ein neustart machen, ist aber nicht immer nötig.

MfG

€dit: nutzt Doom 3 überhaupt PhysX?



[HOUSE]

THX hab ich eingestellt, bringt aber leider keine veränderung

Ne D3 nutzt kein PhysX, hab ich nur gleich mit dazu geschrieben falls eine frage bezüglich der GPU2 kommt.

Grüße
HOUSE



[Phantomias88]

@ House

An welcher Grafikkarte hast den Monitor angeschlossen und welcher DVI Port?
Normal müsste GPU1, wenn maximale Leistung eingestellt ist immer im 3D Takt bleiben.
Hast du auch ein neustart gemacht danach? (Bei mir geht es auch nicht ohne neustart er bleibt im Adaptiven Modus (2D Takt))
Evt. ein Profil für Doom3 anlegen in der nv-Sys-Steuerung.

MfG



[HOUSE]

Hab die Karte an der GTX285 linker DVI-Port angeschlossen.
Werds jetzt nochmal versuchen.

Edit.
SUPER hat jetzt funktioniert ! hab nochmal nen Neustart gemacht, jetzt gehts endlich ! Siehe Bild :



THX @ Phantomias88

Grüße
HOUSE



[Phantomias88]

Sehr schön, GPU2 bleibt dafür im 2D Modus, wird ja auch nicht genutzt bei D3.
Kein Ursache, gern geschehen.
Viel spaß beim zocken!

MfG



[hs_warez]

Hallo!

Mal eine Frage:

Gibt's eigentlich Vor-/Nachteile ob man eine 285er mit Rev. 1 oder Rev. 2 hat?

lg



[zocker85]

hat jemand von euch Erfahrungen mit GTX 285 von KFA² bezüglich der Lautstärke und Overclocking Potenzial?



[Dreohne_0009]

So ich grab den Thread mal wieder aus.
Hab hier meine GTX liegen und wollte nun den vMod machen.

Da ich aber nicht die Muse habe alle 5 Teile diess Threads zu lesen frag ich ganz einfach mal ob mir wer weiterhelfen kann.

Ich suche den Link wo dieser vMod beschrieben wird.
Danke im vorraus und hoffe ich kann schon heute abend los legen.


gruß dirk



[Tias]

Hier gab es einen sehr ausführlichen Thread dazu. Bissi lesen musst Du trotzdem



[Dreohne_0009]

Danke Dir das hilft mir weiter und war weniger zu lesen als hier alle 5 Teile

Na dann kanns heut abend ja los gehen mit basteln



[special_fx]

Joa bei XS ins Forum schauen und da die Suche bemühen, es ist im endeffekt recht einfach. Du solltest aber zur Kontrolle ein Voltmeter zur Hand haben um auch die Spannungserhöhung kontrollieren zu können.

Auf einigen Karten fehlen ein paar Bauteile sodass bei 1,23V sense ist obwohl viel von 1,26V geschrieben wird. Die geschichte mit den zusätzlichen Poti und dem Wiederstand um mehr als 1,3V rauszuholen kann man sich sparen wenn man nicht unbedingt LN2 verwendet.

Ich habe auf meiner ehemaligen Gainward Karte die Kontaktüberbrückung mit Silberleitlack und Löterrei versucht, allerdings hat bei mir nur Löten Erfolg gehabt trotz runterkratzen des Schutzlackes an den Kontakten.

Ganz wichtig ist vlt. noch das du unbedingt mit Wasser kühlen solltest mit dem org. Luftkühler geht die GPU mit minimal OC und 1,23V deutlich Richtung 100°C+ und throttelt womöglich.



[Zanzza]

Ich habe da eine Frage, ich habe jetzt bei der Karte denn Kühler ausgebaut und muss es wieder einbauen aber die Wärmeleitpads sind somit unbrauchbar. Kann ich normale Wärmeleitpaste benutzen?



[Maibauer]

Nur da wo Paste ist, wo pads sind sollten auch wieder welche hin da an der Stelle meist mehr abstand von Bauteil zu Kühler ist.



[Zanzza]

ja das habe ich jetzt auch bemerkt beim Versuch, kann man die auch normal über Handel beziehen?



[Maibauer]

Jap schau bei Aquatuning zbs
Musst nur vorher messen wie dick die WLP waren 0,5mm , 1mm oder 1,5mm
Denke es sind 1mm
Mfg



[Egoist]

frag hier im marktplatz... die haben immer noch reste rumliegen und bieten dieß´meißt auch guenstig an, einfach fragen

1mm is ganz schön dick und messen musst du auch nich.... einfach dünn auftragen, der rest macht der anpressdruck



[Maibauer]

?????
Warmeleitpad dünn auftragen?
Messen sollte ernicht die Paste



[Zanzza]

glaubt ihr das 0,5mm reicht oder doch 1mm zu Sicherheit



[Maibauer]

Wenn 0,5 zu dünn sind dann Is blöd
Sind aber 1mm zu dick drücken die sich breit
MfG



[djnoob]

lieber 1mm



[Zanzza]

ich habe zwei GTX 285 AMP von Zotac aber mir wird in GPU-Z und Rest aber nur das es eine GTX 285 ist angezeigt, muss da nicht auch AMP stehen?



[chasydave]

ich habe zwei GTX 285 AMP von Zotac aber mir wird in GPU-Z und Rest aber nur das es eine GTX 285 ist angezeigt, muss da nicht auch AMP stehen?

Nein das steht da nicht. Ist ja nur die Typenbezeichnung deiner Graka. Ich hab bei meinen XFX den Anhang Black Edition. Ist auch nirgendwo aufgeführt.

greetz



[Zanzza]

Ok, das ist auch egal denn der Takt passt, wie ich sehe kann ich die Karten nicht als SLI anschließen denn ich habe das Rampage Extreme und für das Rampage II Extreme fehlen mir die Speicher.



[fetter_Drache]

Hey Leute
Mit meiner GTX 285 stimmt seit neustem was nicht und zwar setzt sich der Treiber unregelmäßig beim zocken zurück...
System ist das aus der Sig...
Der Fehler lässt sich nicht reproduzieren ... Freitag war ich zB auf ner Lanparty und während der 10h's gab es kein Problem und gestern habe ich nur kurz bei CoD6 eine Klasse im Klasseneditor geändert und schon hatte ich ein Reset...
Temperaturen sind immer gut und übertsktet ist die Karte nicht (außer Werksübertaktung)...



[snodo]

bei mir seltsamerweise auch seit paar wochen immer mal wieder..
die karte läuft seit über nem halben jahr völlig fehlerfrei.. hatte zwar zu beginn etwas probs mit zu wenig strom aber seit das neue netzteil drin ist nie probs.. bis vor wenigen wochen..

seitdem ich glaub 4 mal wenn ich jetzt im kopf richtig zähle.. immer während left4dead 2.. das spiel ich aber seit anfang an und hatte vorher nie probs.. bin gespannt ob meine karte langsam den geist aufgibt oder obs sich wieder einpendelt ^^



[fetter_Drache]

Das sind sicher nur die Treiber in Verbindung mit Windoof... Meine Karte ist erst etwas über nen Jahr alt und sollte noch etwas leben...



[djnoob]

Moinsen allerseits

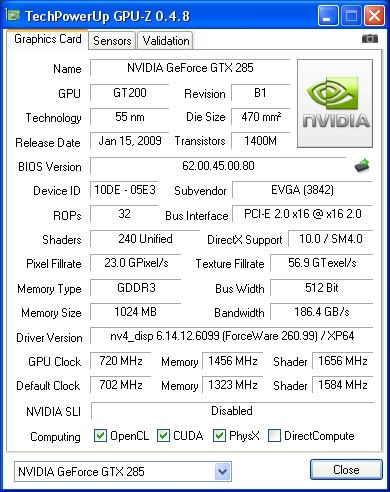

Ich habe soweit meine Karte übertaktet und wollte euch mal fragen, wie die Werte so sind.
Würde mich interessieren, ob ich mit diesen Werte an die 470 GTX Wasser reichen könnte?



[fetter_Drache]

Also meine GTX 285 XFX Black Edition (also mit Vorübertaktung) habe ich auf folgendes gebracht:

774 MHz (648 MHz) = +20%
1395 MHz (1242 MHz) = +13%
1595 MHz (1476 MHz) = +9%

Das war halt unter Luft (Werkskühlung) ... In Klammern die Werksergebnisse, davor die übertakteten ...

Ja also, wie du selber siehst, ist mein GPU Wert höher, obwohl der insgesamt sehr gut ging, deiner ist schon gut (also durchschnittlich gut), wobei ich deine Speicher und Shadertakte sehr gut finde (und mich frage, ob die stabil sind...).

Ich denke schon, dass du an eine GTX 470 heran reichen kannst. Was du mit Wasser meinst, weiß ich nicht, außer du meinst wassergekühlt + übertaktet, denn sonst ist ne wassergekühlte Karte ja nicht schneller ...



[djnoob]

Also meine GTX 285 XFX Black Edition (also mit Vorübertaktung) habe ich auf folgendes gebracht:

774 MHz (648 MHz) = +20%
1395 MHz (1242 MHz) = +13%
1595 MHz (1476 MHz) = +9%

Das war halt unter Luft (Werkskühlung) ... In Klammern die Werksergebnisse, davor die übertakteten ...

Ja also, wie du selber siehst, ist mein GPU Wert höher, obwohl der insgesamt sehr gut ging, deiner ist schon gut (also durchschnittlich gut), wobei ich deine Speicher und Shadertakte sehr gut finde (und mich frage, ob die stabil sind...).

Ich denke schon, dass du an eine GTX 470 heran reichen kannst. Was du mit Wasser meinst, weiß ich nicht, außer du meinst wassergekühlt + übertaktet, denn sonst ist ne wassergekühlte Karte ja nicht schneller ...

Wasser reichen

Die Werte sind Stabil.
GPU Takt geht bis 741 danach instabil.
Die Restlichen habe ich noch nicht ganz ausgelotet. Shader und Mem werde ich nochmal ausloten.



[fetter_Drache]

Dann hättest du schreiben sollen "ob ich mit diesen Werte der 470 GTX das Wasser reichen kann?"

Naja also dann teste das mal, ich würde das fast bezweifeln, oft zeigen sich so Fehler ja auch erst später inGame ....
