NVIDIA GeForce GTX 690 + FAQ (Dual GK104) -Sammelthread


Impressionen der Karte:








Technische Daten der GeForce GTX 690


  • Chip = Dual GK104
  • Fertigung = 28 nm (TSMC)
  • Transistoren = 2x 3,54 Milliarden
  • Die-Größe = 2x 294 mm²
  • Chiptakt = 915 MHz + Boost (1019 MHz)
  • Shadertakt = Chiptakt (915 MHz + Boost (1019 MHz))
  • Speichertakt = 1502 MHz
  • Speichergröße = 2x 2048 MB
  • Speichertyp = GDDR5 (Samsung)
  • Speicherinterface = 2x 256 Bit
  • Speicherbandbreite = 192,2 GB/Sek.
  • Shader Model = 5.1
  • DirectX = 11.1
  • Shader-Einheiten = 2x 1536 (1D)
  • Texture Mapping Units (TMUs) = 2x 128
  • Raster Operations (ROPs) = 2x 32
  • Rechenleistung Single Precision (SP) (MADD) = 2x 2,811 GFLOPs
  • Pixelfüllrate = 2x 29,280 MPix/s
  • Texelfüllrate = 2x 117,120 MTex/s
  • Leistungsaufnahme 3D (TDP) = 300 Watt
  • Leistungsaufnahme 2D = 15 Watt
  • Versorgung über zwei 8-Pin PCI-Express Anschluss
  • Anschlussmöglichkeiten = 3 x DVI (Dual-Link), 1 x mini-DisplayPort 1.2
  • Hinweis: Multi-Monitoring = Die Karte kann bis zu vier Monitore gleichzeitig ansteuern, im 3D Modus maximal drei.
  • Hinweis: Je nach Taktraten können Rechenleistung SP und DP, Pixelfüllrate und Texelfüllrate sowie Stromverbrauch abweichen
  • Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel


Reviews zur Karte:
Einzelkartentests - Non-Referenz-Design:
  • deutsch:
  • - im Moment keine
  • englisch:
  • - im Moment keine
Multi-GPU-Tests - Quad SLI:
  • deutsch:
  • - im Moment keine
  • englisch:
  • - im Moment keine


Geizhals Links:


Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier

Aktuelle finale Treiber
Windows XP x86/x64, Windows Vista x86/x64 und Windows 7 x86/x64:
klick mich


Tools:
Grafikkarten Analyse Tool Gpu-Z hier

RivaTuner zum OC der Graka hier

AtiTool zum OC der Graka hier

MSI Afterburner hier

FurMark VGA Stress Test hier

EVGA Precision X 3.0.1 hier

NVIDIA Inspector hier


DX11 Benchmarks / Techdemos:


FAQ (Frequently Asked Questions):

Brauche ich nun unbedingt ein Mainboard mit PCI-E 3.0?

Laut dem Test von VR-Zone bringt der PCI-E 3.0 Slot bei einer Radeon 7970 keine Leistungssteigerung.
Auch die Messungen auf Hardwareluxx mit einer GTX 690 bestätigen dieses Ergebnis. Hardwareluxx - Seite 19: Sondertests: PCI-Express 3.0
Damit kann man die Messungen anderer Reviews der aktuellen Grafikkartengeneration, ob Single oder Dual GPU 1:1, an der Stelle übernehmen und muss für eine Grafikkarte nicht extra umrüsten. Tests zur Quad-SLI Performance sind aber noch nicht verfügbar.

Zumindest mit einer GeForce GTX 690 bringt PCI-E 3.0 im besten Fall in Benches einen absolut minimalen Vorteil, spürbar ist es keines Falls. Das womöglich dadurch gesparte Geld steckt man an der Stelle lieber in mehr CPU Power oder in bessere Kühlung um dann mit OC mehr Performance raus kitzeln zu können.




Wie laut ist die Karte?

"Die GeForce GTX 690 profitiert offenbar von der guten Effizienz der GPUs und auch beim Lüfter scheint NVIDIA einiges richtig gemacht zu haben. Mit 35,4 dB(A) liegen wir nur etwas über der GeForce GTX 680, sind aber bereits leiser als eine Radeon HD 7970. Auch der Vergleich zum SLI-System bestehend aus zwei GeForce GTX 680 kann sich sehen lassen.
...
Das Testfeld wird unter Last etwas durcheinandergewirbelt, aber grundsätzlich ändert sich an der hervorragenden Ausgangsposition der GeForce GTX 690 nichts. Sie bewegt sich auf Niveau der Single-GPU-Karten - ein Ergebnis, das wir so nicht erwartet hätten. Gerade der Vergleich zu den Multi-GPU-Systemen, bestehend aus GeForce GTX 680 und Radeon HD 7970 sowie zu den Vorgänger-Karten GeForce GTX 590 sowie Radeon HD 6990, fällt positiv aus."




Wie hoch sind die Temperaturen der Karte?

Die Temperaturen liegen im Idle Betrieb im sehr guten Bereich für eine Dual GPU Karte (~34°C) und bewegt sich unter Last mit ~77°C sogar unter der Single GK104 GTX 680 bzw. dem SLI Gespann aus zwei dieser Karten.




Wie hoch ist der Stromverbrauch?

Hinweis: Die Verbrauchsmessungen (Karte only) stammen von HT4U -> klick

Die GeForce GTX 690 hat Dual GPU typisch mit einem höheren Idle-Stromverbrauch von ~25 Watt zu kämpfen. Die Konkurenz in Form der Top Single GPU Karten aktuell am Markt "schlucken" da ca. 10W weniger. AMDs GPUs dank Zero Core Technologie im abgeschalteten Zustand sogar unter 5W. Unter Spielelast nimmt die Karte (HT4U-Testmuster) mit Referenztaktraten ~ 290 Watt auf - in Furmark sind es ~325 Watt. Bemerkenswert sind die Lastverbrauchswerte im Vergleich zu den Dual GPU Karten der vergangenen Generation. Diese sprengten teilweise sogar die 400W Marke, wohingegen man die GTX 690 schon mit Furmark quälen muss, damit die 300W fallen.

Hier die Messungen (gesamtes System) von Hardwareluxx:



Wichtiger Hinweis: Die Verbrauchsmessungen sind immer von den eingesetzten Komponenten, etwa dem Netzteil, abhängig und somit eher als Anhaltspunkt zu sehen!


Passt die Karte in mein Gehäuse?

Das PCB der NVIDIA GeForce GTX 690 misst in der Länge 28 cm.


Wie gut läßt sich die Karte übertakten?

Wie auch die Single GK104 Karte GTX 680 lässt sich bei der Dual GK104 GTX 690 der Takt von Speicher und GPU/Shader nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate. Oben drauf gewährt NVIDIA dem Nutzer noch einen Turbo-Mode, welcher dem OC Ergebnissen mal mehr, mal weniger im Weg steht.
Der Höhe der Turbotaktrate wird vollständig durch die Hardware geregelt. Es halten aber Messwerte wie Temperatur und anliegende Last in der Ermittlung der Höhe mit Einzug. So schankt die Taktrate der GPUs um ganz paar MHz während der Anwendung.
Im Hardwareluxx Test ließ sich für die GPU ein Offset von 106MHz und für den Speicher ein Offset von 104MHz erreichen. Bei optimalen Turbobedingungen erreichen die GPUs damit Taktraten von ~1176MHz.
Die Spannung gibt NVIDIA mit 1,175V als Maximum an. Diese Spannung liegt bei optimalen Turbobedingungen ebenso an den GPUs an. Ein weiteres steigern der Spannung ist hingegen kontraproduktiv, obwohl manche Tools Veränderungen an der vGPU Spannung zulassen. (auch nach oben hin)

Overclocking im Test


Die Performance:

Hier findet ihr eine kleine Auswahl von unseren Benchmarks um euch erstmal einen Überblick zu verschaffen, wo sich die Karte Leistungstechnisch einordnet. Alle weiteren Infos und Benchmarks findet ihr im Hardwareluxx Artikel zur GeForce GTX 690!

Synthetische Benchmarks




Game Benchmarks







SSAA Benchmarks






Andere Kühllösungen

aktuell noch keine am Markt (05.05.2012)


Erhältliche WaKü-Blocks für die GeForce GTX 690:

Koolance: VID-NX690 (GeForce GTX 690)


Allgemeine Hinweise

Dies ist ein Sammelthread für die Geforce GTX 690. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 6x0 und Radeon HD 7xx0 uvm.) angemessen.

Um das Geflame, Gespame oder sonstige Unannehmlichkeiten zu minimieren wird gebeten, im Falle eines Verstoßes gegen die Forenregeln den „Beitrag-melden“ - Button (http://www.abload.de/img/beitragmeldenz3p9c.png) zu benutzen!
Solche oder nicht themenbezogene Beiträge werden dann entfernt. Ggfls. können mehrmalig auffällige User auch aus dem Thread ausgeschlossen werden.

Gruß
Die Moderation des Grafikkarten-Unterforums

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.

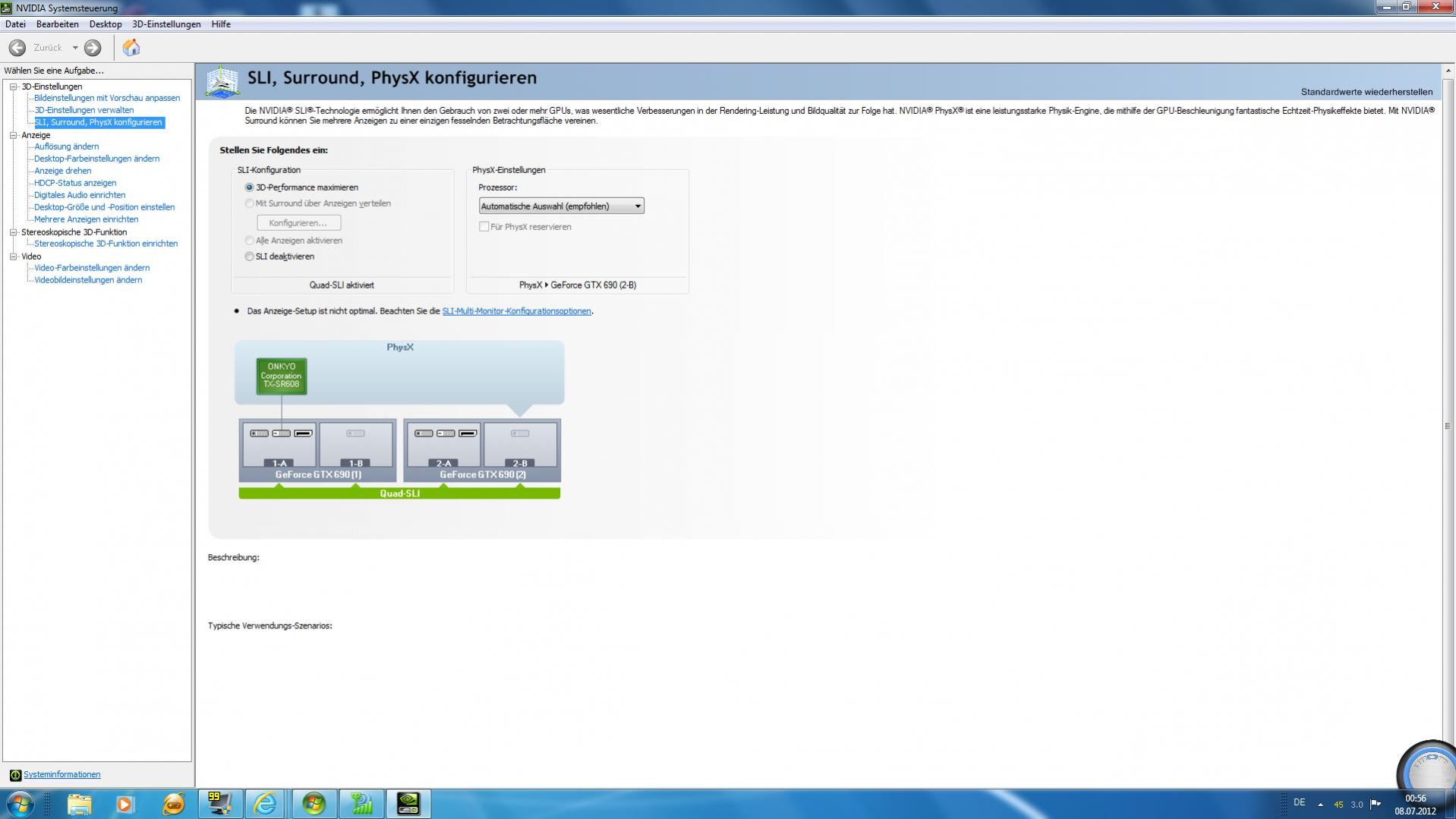

hat einer von euch auch die Probleme im Quad SLI, dass der Rechner freezes hat? Teilweise lässt er sich auch nur komplett mit Reset neu starten.
Das System läuft mit jeder der 2 GTX 690 ohne Probleme stabil und hat diese freezes nicht.
Nur wenn die 2 zusammen im PC sind spinnt er rum (ist egal ob Quad SLI aktiviert wurde oder nicht!).
Es ist hier auch egal ob der offizielle Treiber oder der Beta.

Prime läuft ohne Probleme am System.
Unigine Heaven ebenso mit jeder der 2 Karten einzeln.

3930K
16GB RAM Kingston HyperX
Asus P9X79 PRO Bios 1203
2x GTX 690 Gigabyte
1250W Seasonic X Serie


Hoffe jemand hatte schon mal so ein Problem und weiß woran es liegt. Vermute schon fast das Board irgendwie.

Kenn ich ist ein Treiberkonflikt bei der Erstinstallation/Einrichtung von Quad SLI

Der Rechner der eingefrohren scheint reagiert nach ner gewissen Zeit wieder und dann aktivierst du den Quad SLI Modus im Treiber und fährst neu hoch.Danach sollte es nicht mehr zum Hänger kommen

Alternativ kannst du den Treiber nochmals drüberbügeln falls es nicht hilft


Auch zu beachten gilt das der Monitor am primären Ausgang 1A hängen muss um das Quad SLI zu aktivieren


Zuletzt bearbeitet:
Kann jemand was zur Lautstärke von einem Quad-SLI sagen? Hier im Test wurden ja praktisch Kopfhörer oder lauter Gamesound empfohlen...

Ist Last erträglich und wird's wirklich sehr laut?

Habe selber die MSI Lightning Extreme GTX580 die wird schon sehr laut..


Sent from my iPhone using Hardwareluxx app

Also ich hör nix von meinen beiden:d




Scherz beiseite ne gute Be und Entlüftung solltest du schon haben im Gehäuse denn da werden von 2 Cores ja immerhin ~ 250Watt Verlustleistung ins Gehäuse gepustet

Zuletzt bearbeitet:
Warum benchen diese kingpins und co nicht das Extreme-Preset? Das Performancepreset ist bei soviel Power derbe CPU-limitiert. Irgendwie total stümperhaft, wie kann man diese Leute noch ernst nehmen?

Diese Kingpins haben den Weltrekord inne:)

Performance Preset daher weil es nunmal am meisten verbreitet ist und die 0815 Bencher sich daran "messen" können und wollen

Gibt doch im HWBot genügend X Ergebnisse von Vince für den professionellen Sektor;)

Zuletzt bearbeitet:
Sagt aber ab einem gewissen Punkt nix mehr aus. Da muss nur einer seine CPU etwas mehr übertakten und besiegt mit 3 GPUs den anderen mit 4. Tut mir leid, wenn schon Weltrekord, dann auch richtig :)

Dann schau wie gesagt im HWbot da findest du auch die X Ergebnisse immer auf den forderen Plätzen:d

Das andere ist mehr oder minder Arbeit im Marketing für EVGA

Die kleinen daddel Kiddis mit ihrer 12" Röhre wollen sich eben auch freuen wenn sie sich mit dem großen Luccido duellieren können:d

Zuletzt bearbeitet:
...Scherz beiseite ne gute Be und Entlüftung solltest du schon haben im Gehäuse denn da werden von 2 Cores ja immerhin ~ 250Watt Verlustleistung ins Gehäuse gepustet

Sollte passen:
Lian Li Industrial Co., Ltd.

Habe das Gehäuse damals extra gewählt, da der Weg von der Front zur Grafikkarte extrem kurz ist.

Die Hitze wird über die gesamten Kühler der GTX690 abgegeben?

Zuletzt bearbeitet:
Dann ist dass ja nicht schlecht, weil die 14er Lüfter praktisch auf die Karte blasen,
beim Plastikgehäuse wie bei der GTX680 bringt das ja (leider) nix.

Zuletzt bearbeitet:
Da es ja noch keine custom designs gibt, ist es ja eigentlich egal welche Karte man nimmt. Oder gibt es bestimmte Qualitätsunterschiede?

Nö nur bei den Chips

Die einen gehen halt besser die anderen nicht


Von der Platine her sind alle gleich .

Und ob EVGA da noch ne Classified baut????

---------- Post added at 15:50 ---------- Previous post was at 15:39 ----------

Dann ist dass ja nicht schlecht, weil die 14er Lüfter praktisch auf die Karte blasen,
beim Plastikgehäuse wie bei der GTX680 bringt das ja (leider) nix.


Ja das könnte der Kühlung zuträglich sein wenn dem Magnesium direkt Frischluft zugeführt wird

Aber wie gesagt muss sie am hinteren Exhaust auch wieder zügig abgesaugt werden

Zuletzt bearbeitet:
Mit meinem Gehäuse für die GTX 690 bin ich irgendwie garnicht zufrieden. Mir kommt ne Affenhitze entgegen wenn ich das Seitenfenster nach dem zocken öffne.
Die Wärme weiss garnicht so richtig wo sie hinn soll die da hinten bzw ja vorne raus kommt. Bläst ja genau gegen die Festplattenwand die dann mega heiss wird.
Bin schon am überlegen wieder auf GTX 680 zu wechseln. EVGA FTW oder so. Was könnte man im Marktplatz für ne Gigabyte 690 verlangen?

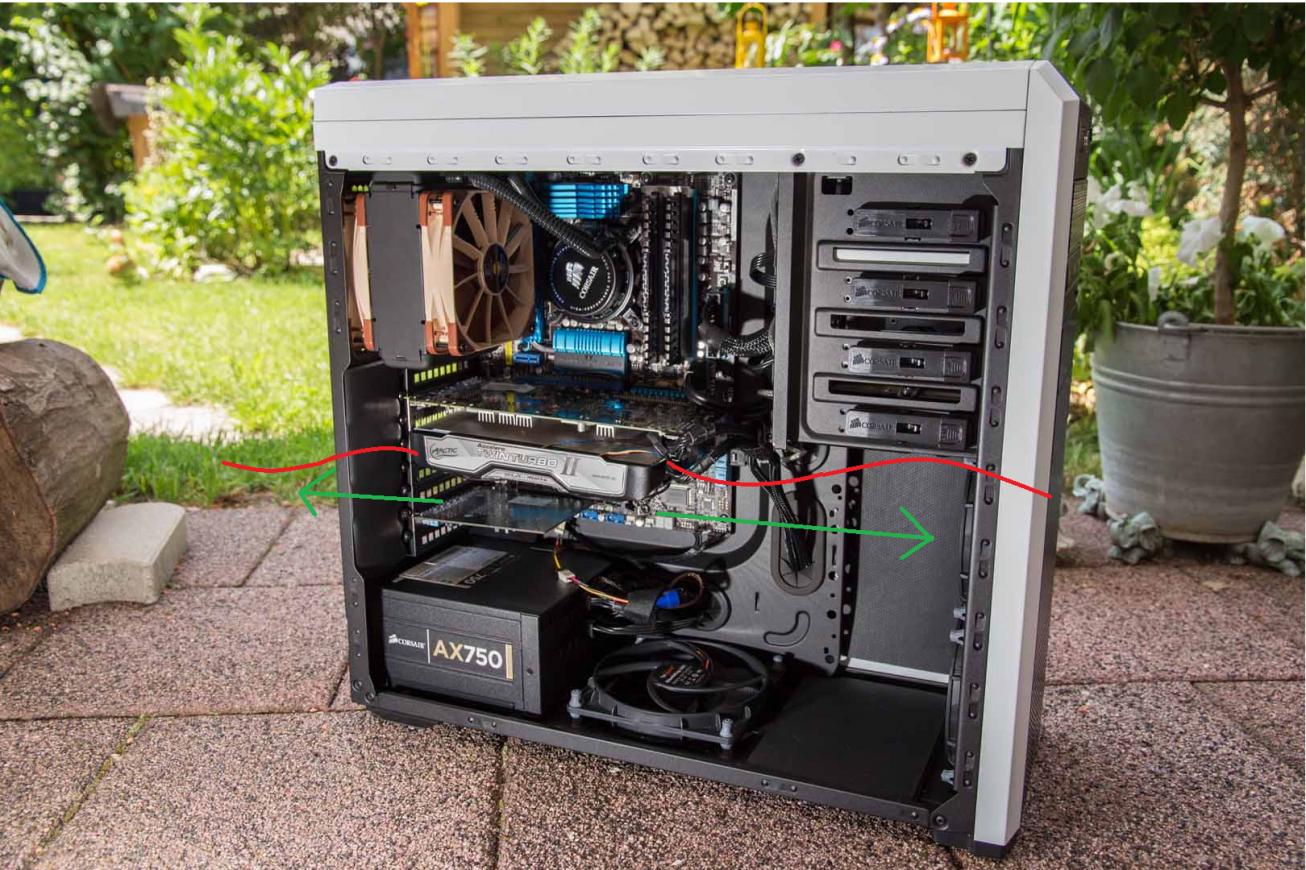

Hier mal ein Bild wo schön zu sehen ist wie die heisse Luft da gegen donnern würde vorne.


Zuletzt bearbeitet:

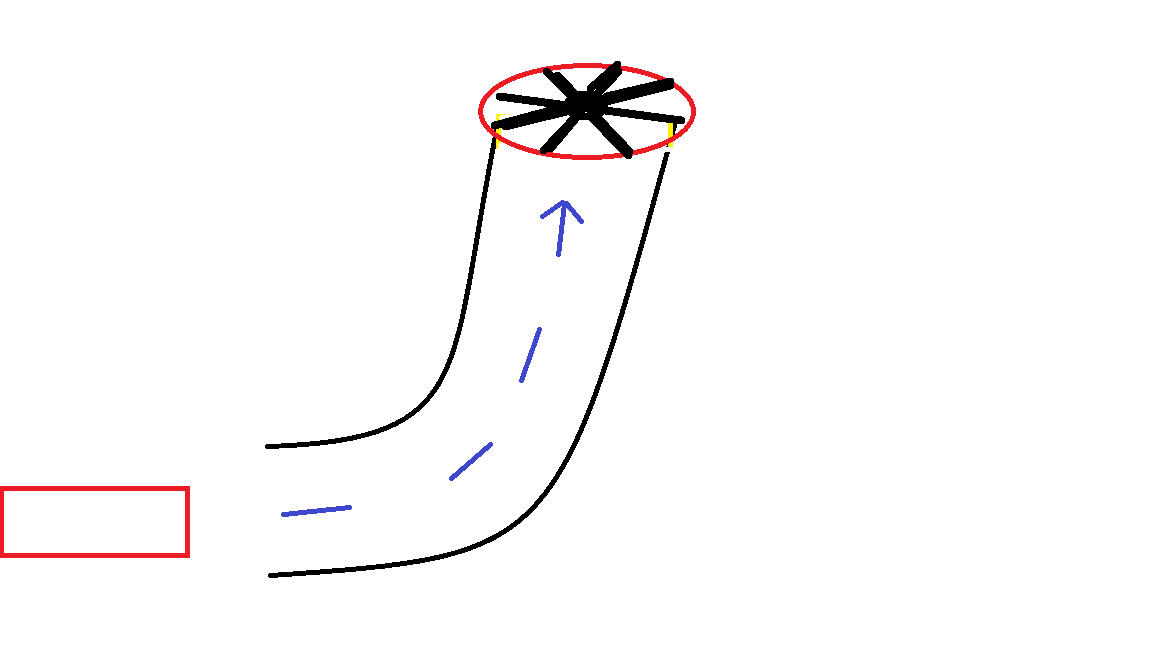

Warum tunnelst du den Abluftstrom hinten nicht und führst ihn in Richtung obere Luftauslässe?

Da Warme Luft sowie nach oben steigt sollte das doch gar kein Thema sein bei einer geringfügig handwerklichen Begabung

Platz für ein flexibles Kopexrohr ist doch mehr wie genug vorhanden in dem Tower



Zuletzt bearbeitet:
Guten Morgen,

was gibt es für Möglichkeiten wenn die Karte bei 135% / GPU + 130 / Mem +400 momentan am Limit ist. Voltmod kommt nicht in Frage.
Habe früher mein Bios immer mit Nibitor verändert, hab aber noch nichts gefunden wo es geklappt hat bzw. sicher sein soll wegen dem
Bios check.

Gibt es hier ein Tool oder eine Anleitung welche funktioniert? Wäre schade wenn ich auf Wasser die Luft Settings fahren müsste :-/

Dann gehe ich mal davon aus, das es momentan keine Lösung für das Problem gibt :-(.

gut kombiniert Löwe :bigok:

Mit meinem Gehäuse für die GTX 690 bin ich irgendwie garnicht zufrieden. Mir kommt ne Affenhitze entgegen wenn ich das Seitenfenster nach dem zocken öffne.
Die Wärme weiss garnicht so richtig wo sie hinn soll die da hinten bzw ja vorne raus kommt. Bläst ja genau gegen die Festplattenwand die dann mega heiss wird.
Bin schon am überlegen wieder auf GTX 680 zu wechseln. EVGA FTW oder so. Was könnte man im Marktplatz für ne Gigabyte 690 verlangen?

Hier mal ein Bild wo schön zu sehen ist wie die heisse Luft da gegen donnern würde vorne.

Ich lasse die Abluft meiner zwei 690er direkt vorne rausblasen, also die Abluft, die normal ins Gehäuse geblasen wird. Dh. bei meinem Gehäuse gehts jetzt vorne und hinten heiß raus. Konnte so die Temperatur der Karten um 5-10° C senken.

Zuletzt bearbeitet:
Hatte schon tripple SLI mit der gtx 280 und das war Grenzwertig was Übertragbarkeit und Performancegewinn angeht.

Hatte schon tripple SLI mit der gtx 280 und das war Grenzwertig was Übertragbarkeit und Performancegewinn angeht.

Ok ist verständlich. Quad-SLI ist ja wirklich ein Gefrickel, wobei es für mich und die Spiele die ich spiele recht ordentlich skaliert. Dank Blaire gibts ja meistens Bits dafür ;)

Da hier von Sli die rede ist will ich betonen das ich im 3 Way Sli mit meinen GTX 480 in crysis 2 Probleme hab und zwar wenn ich in denn Boden schies gehen die Frames runter zum unspielbareren kann Mann da was unternehmen

Da hier von Sli die rede ist will ich betonen das ich im 3 Way Sli mit meinen GTX 480 in crysis 2 Probleme hab und zwar wenn ich in denn Boden schies gehen die Frames runter zum unspielbareren kann Mann da was unternehmen

Geht die Auslastung der Karten runter wenn du das machst? Ich verwende dazu den MSI Afterburner, somit hab ich immer im Blick ob die Karten belastet werden, bzw. ob SLI richtig skaliert. Das Problem klingt aber komisch, habe ich nicht. Verwende aber vier Karten.

Mir reicht die Leistung meiner Gtx 680 @1230 Mhz leider nicht.
Da ich auf meiner Karte den Twin Turbo drauf habe, ist SLI leider ausgeschlossen.

Wie sieht es den bei der GTX690 mit dem Lüfter aus?
In manchen Test ist dieser im Idle auf GTX680 Niveau in manchen deutlich drüber.
Gibt es ein rasseln im Kühler? Bei der Referenz GTX680 gab es dieses leider!

Wie sieht mit dem Mikrorucklern aus?

Der Lüfter rasselt weder noch ist die Karte bei guter Gehäusebelüftung lauter wie eine 680er

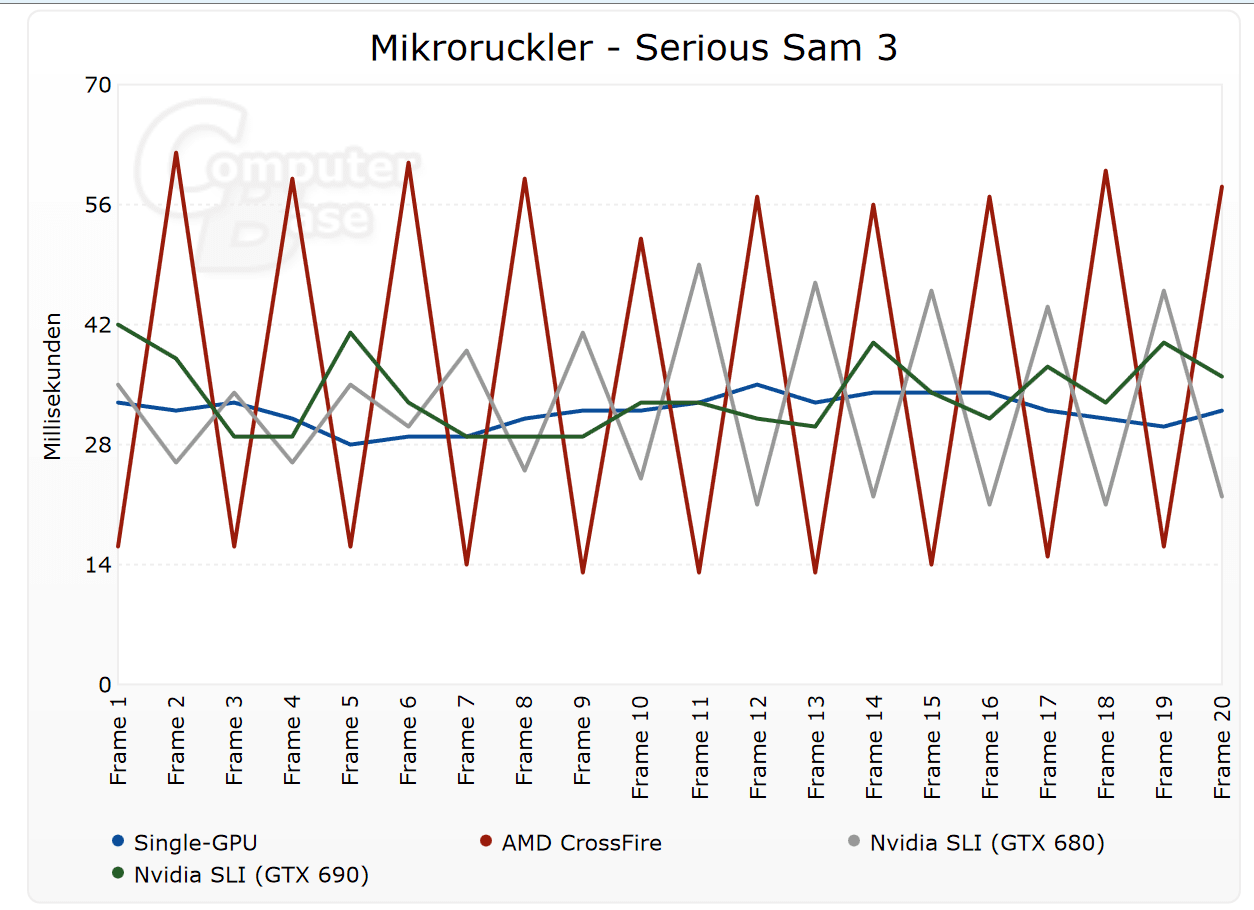

Zum Thema Microruckeln


.... gibt es auf der GeForce GTX 690 einen hardwarebasierten Mechanismus, der die Ausgabe der Frames an den Monitor regulieren und die Mikroruckler dadurch unterdrücken beziehungsweise reduzieren kann

Die Ergebnisse der GeForce GTX 690 haben uns überrascht. Denn die Frameverteilung erfolgt zwischen 42 und 29 Millisekunden, was noch einmal deutlich besser als beim normalen SLI-System ist. Bereits bei 30 Bildern pro Sekunde können wir nur noch einen minimalen Unterschied zur Single-GPU-Konfiguration feststellen, die damit absolut spielbar sind! Auch in anderen Titeln wiederholt sich dieses Ergebnis, es ist demnach nicht nur mit dem Spiel begründet

Zuletzt bearbeitet:
Bald hab ich meine auch ;) Ich freu mich drauf wie 'n frisch paniertes Schnitzel!

Meine Gehäusebelüftung sollte recht gut sein.

2x120mm Front rein
1x140mm Boden rein
2x120mm Heck an der H70 rein
2x120mm Deckel raus
An der Seite könnte ich noch einen 140mm montieren.

Sollte doch reichen oder?
Gehäuse siehe mein Systemprofil.


Wie viel werde ich für eine umgebaute EVGA GTX680 auf Twin Turbo noch bekommen?
(3 Jahre Garantie inkl. Lüftertausch)

Meine Gehäusebelüftung sollte recht gut sein.

2x120mm Front rein
1x140mm Boden rein
2x120mm Heck an der H70 rein
2x120mm Deckel raus
An der Seite könnte ich noch einen 140mm montieren.

Sollte doch reichen oder?
Gehäuse siehe mein Systemprofil.


Wie viel werde ich für eine umgebaute EVGA GTX680 auf Twin Turbo noch bekommen?
(3 Jahre Garantie inkl. Lüftertausch)


Ja sollte es

Idelaerweiße wäre aber eine direkte Abfuhr der Wärme des hinteren Wärmeauslasses,sodas sich das ganze gar nicht erst im Gehäuse verteilt,und andere Komponenten beeinflusst


Zuletzt bearbeitet:
