NVIDIA GeForce GTX 970 (GM204) Sammelthread + FAQ
Impressionen der Karte:
Nvidia hat den Reviewern (so auch Hardwareluxx) kein Referenzdesign der GTX 970 zur verfügung gestellt. Das Referenzdesign ist bis auf die Unterschiedlichen Bezeichnung "970" statt "980" vollkommen identisch zur GTX 980.
Technische Daten der GeForce GTX 970
- Chip = GM204-200-A1
- Fertigung = 28 nm (TSMC)
- Transistoren = 5,2 Milliarden
- Die-Größe = 398 mm²
- Shader-Einheiten = 1.664 (1D) (13 SMM)
- Texture Mapping Units (TMUs) = 104
- Raster Operations (ROPs) = 56 (Effektiv 52 ROPs)
- Pixelfüllrate = 54,7+ GPixel/s
- Texelfüllrate = 109,3+ GTexel/s
- Chiptakt = 1.051 MHz Baseclock + Boost (1.178 MHz) + Estimated Boost
- Shadertakt = Chiptakt (1.051 MHz Baseclock + Boost (1.178 MHz)+ Estimated Boost)
- Speichertakt = 1.753 MHz
- Speichergröße = 3.456 MB @224 Bit + 512 MB @32 Bit
- Speichertyp = GDDR5
- Speicherinterface = 256 Bit
- Speicherbandbreite = 196,3 GB/Sek. + 28,0 GB/Sek.
- Shader Model = 5.0
- DirectX = 12.0
- Leistungsaufnahme 3D (TDP) = 145W
- Leistungsaufnahme 2D =
- Versorgung über jeweils zwei 6-Pin PCI-Express Anschluss
- Anschlussmöglichkeiten = 1 x DL-DVI, 1 x HDMI 2.0, 3 x DisplayPort 1.2
- Hinweis: Multi-Monitoring = Die Karte kann bis zu fünf? Monitore gleichzeitig ansteuern, im Surround-Modus (2D und 3D) maximal drei. !!
- Hinweis: Je nach Taktraten können Rechenleistung, Pixelfüllrate und Texelfüllrate sowie der Stromverbrauch abweichen.
- Die Karte nutzt PCIe 3.0, ist aber völlig abwärtskompatibel
Introducing the GeForce GTX 980/970
NVIDIA GeForce GTX 980/970 Announcement Video
Einzelkartentests:
- deutsch:
- NVIDIA GeForce GTX 980 und 970 mit Maxwell-Architektur im XXL-Test
- Nvidia GeForce GTX 980 und GTX 970 im (SLI-)Test - ComputerBase
- GTX 970 und GTX 980 im Test - Maxwell-Höhenflug
- -
- englisch:
- ASUS Strix GTX 970 OC 4 GB Review | techPowerUp
- EVGA GTX 970 SC ACX 4 GB Review | techPowerUp
- NVIDIA GeForce GTX 970 SLI Review | techPowerUp
- NVIDIA GeForce GTX 980 and GTX 970 GM204 Review: Power and Efficiency | PC Perspective
- -
Geizhals Link:
GeForce GTX 970 | Deutschland - Hardwareluxx - Preisvergleich
Treiber:
Alle Infos und neuste Treiber findet ihr in diesem Thread hier
oder direkt bei Nvidia
Tools:
Grafikkarten Analyse Tool GPU-Z hier
NVIDIA Inspector (Analyse Tool, OC, erw. Treibersettings) hier
EVGA Precision X hier
MSI Afterburner hier
FurMark VGA Stress Test hier
Futuremark 3D Mark (2013 - Basic Edition) hier
Futuremark 3D Mark 11 (Basic Edition) hier
Unigine Heaven 4.0 Benchmark (Basic Edition) hier
Unigine Valley 1.0 Benchmark (Basic Edition) hier
FAQ (Frequently Asked Questions)
Wie laut ist die Karte?
Man hat kein Referenzdesign der GTX 970 zur verfügung bekommen. So gibt es auch keine Referenzwerte für diese Karte. Allerdings bescheinigen die meisten Reviews, dass die meisten Custom-designs alle recht leise bis sehr leise sind - sowohl im Leerlauf, als auch unter Last (was bei einer TDP, abhängig vom Design - zwischen 145 und 170 Watt, auch fast selbstverständlich sein sollte).
Wie hoch sind die Temperaturen der Karte?
Und hier gilt wieder, dass es keine Referenzwerte gibt. Allerdings sind die meisten Designs so stark, dass der maximale Boost in der Praxis (Games!) sogut wie immer gehalten werden kann.
Z.B. die EVGA GTX 970 SC (max. 71°C
Wie hoch ist der Stromverbrauch?
Wieder das selbe Spiel - keine Referenzkarte, keine Referenzwerte. Die meisten der getestete Designs verbrauchen im Leerlauf oder anderen 2D-Anwendungen mehr als die GTX 980. Unter Last verbrauchen die verschiedenen GTX 970-Karten im Verhältnis zur GTX 980 ebenfalls mehr Strom. Dies kommt aber zu stande, da einerseits immer der maximale Takt und Spannung gehalten wird (bei der GTX 980 nicht!), sowie, dass die meisten Designs recht hoch getaktet (oft deutlich über 1.300 MHz) sind.
GTX 970 und GTX 980 im Test - Maxwell-Höhenflug
Passt die Karte in mein Gehäuse?
Bei der GeForce GTX 970 misst das PCB 26,67 cm, wie bei der GTX 770, 780, 780 Ti, Titan und Titan Black. Es soll allerdings auch Versionen mit einem kurzen PCB geben.
Die Performance:
Launchanalyse der GTX 980/970
Overclocking:
Wie schon bei jeder Karte, die auf der Kepler-Architektur basiert, lässt sich der Takt der neuen Maxwell-GPU nicht mehr direkt absolut einstellen. Man arbeitet stattdessen über einen "Offset" zur Basistaktrate, welcher sowohl den Basistakt, als auch den Boost-Takt gleichermaßen anhebt.
Die GTX 970 lässt sich recht gut übertakten. So soll man ohne weitere Erhöhung der Spannung bis zu 1.400 MHz (max. boost) erreichen, was in etwa ein GPU-Offset von +200 bis +250 MHz darstellt. Der Speicher soll meistens 1.900 MHz schaffen, ab und zu auch über die 2.000 MHz (Ergebnisse, welche amn schon von der GTX 770, 780 Ti und Titan Black kennt). Entsprechende OC-tests in den Reviews.
Allgemeine Hinweise
Dies ist ein Sammelthread für die GeForce GTX 970. Das heißt, es darf und soll hier über die Karte diskutiert werden und den Usern auch als Kaufberatung dienen.
Natürlich ist ein Vergleich, etwa in Sachen Leistung, zu anderen Karten (GTX 780 (Ti), Titan (Black), GTX 980 und Radeon R9-290(X) uvm.) angemessen.
Custom-Designs
Da es kein Referenzdesign gibt, ist die Auswahl an verschiedenen Custom-Designs schon zum Launch sehr groß.
Liste "aller" bisher bekannten Custom-Designs mit entsprechenden Taktraten:
GeForce GTX 970/980: 31 Partnerkarten mit GM204 im Überblick - ComputerBase
Eine weitere, umfangreiche Liste:
GeForce-GTX-970-Grafikkarten - ein derzeitiger Marktüberblick mit Details (Update 2) - Nachrichten bei HT4U.net
Zuletzt bearbeitet:
dazu noch der 1x 8-Pin + 1x 6-Pin Anschluss

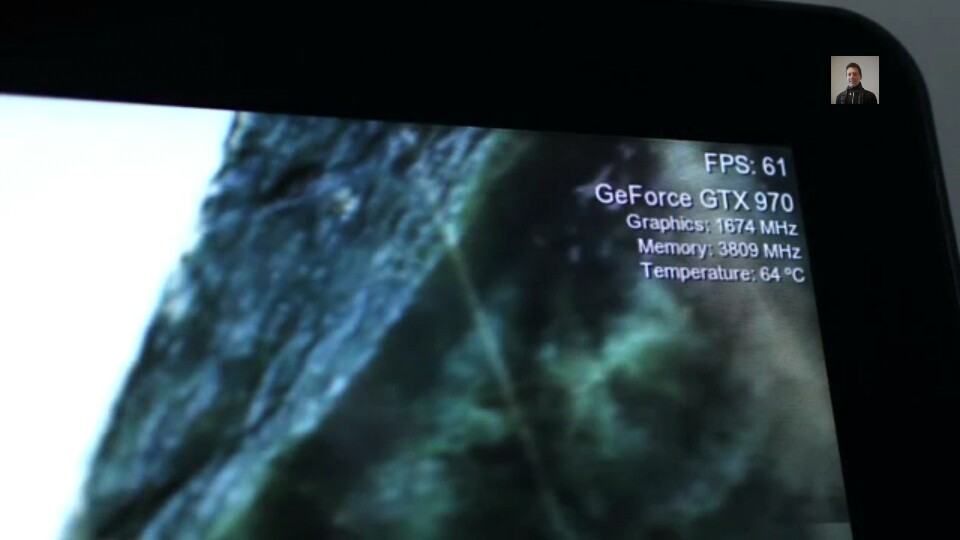

bild iss im Anhang.
