[Sammelthread] NVIDIA GeForce RTX 4090 + FAQ

Samy355 · 21.10.2022

Das mit dem Kabel habe ich auch noch nicht verstanden. Wenn man sich die Pinbelegung anschaut macht es für mich keinen Sinn 4 Stecker nutzen zu müßen.
Letztlich der 12+4 Pin an der Grafikkarte nutzt ja 6x 12V und 6x Masse. Ein normaler PCI-E Stecker besitzt pro Stecker 3x 12V und 3x Masse. Also wenn ich die Kabel nehme habe ich mit schon 2 normalen PCI-E Steckern die 6x12v und 6xMasse voll ohne ein Kabel doppelt zu nutzen. Wenn ich nun 4 PCI-E Stränge nehme nutze ich ja schlicht die hälfte der Kabel von diesen Strängen überhaupt nicht. Macht für mich irgendwo keinen Sinn. Auch Netzteiltechnisch gesehen macht es keinen Sinn die Netzteile haben je nachdem 1 Rail, 2 Rail selten mal noch mehr Rails sprich die Kabel gehen auch dort intern direkt alle auf einen Strang und sind nicht mehr seperat. Also für mich machen mehr wie 2x PCI-E daher keinen Sinn ?

Miles2009 · 21.10.2022

Bin Mal gespannt wie lange das hält, das Adapter Kabel ist schon übelst gequetscht soll auch nur 30 Mal halten glaube meine jetzt nur noch 5x xD
Der Adapter ist so hässlich und Klobig da muss was anders her.

Brainscan1979 · 21.10.2022

groovyfly schrieb:
Ah ok.
War doch auch immer die rede das zB mit 3 Kabeln nur 450W Powertarget erreicht werden kann und man deshalb 4 für 600W anstecken soll, oder habe ich da was falsch verstanden?

Sorry das würde schon 400x beantwortet. Aber gerne für dich nochmal. Pro Port am Netzteil fließen 300W 300x2=600W
Der Adapter hat 4PCIE Anschlüsse, damit wird gewährleistet das Netzteile die keine 300W am Port abgeben du dann 4xPCIE anschließen musst. 4x 150watt = 600W

Beitrag automatisch zusammengeführt: 21.10.2022

@SH,könntest das mal im StartPost schmeißen bitte 😄😄😄

mda31 · 21.10.2022

Genau. Und dann gibt es noch die nativen 16Pin zu 16Pin mit ATX3.0 PSU's was aber noch "recht selten" ist.

Cyrix1206 · 21.10.2022

hat jemand zufällig noch einen Keks für die Phantom plus Anleitung, wie man ihn nutzt? Meine Gaming Trio ist leider echt nervig.

xmogelx · 21.10.2022

Was Sinn macht und (nicht) funktioniert spielt bei sowas keine Rolle. Der 6+2 Pin PCI-E Stecker ist für 150W zugelassen. Der High Power 12V PCIE 5.0 Stecker selbst ist auf 600W zugelassen. Daher ist es ganz einfach, dass man offiziell einen 4 x (6+2 PCIE) auf PCIE 5.0 12VHPWR (12+4) Adapter benötigt. Die 4(2) zusätzlichen Pins regeln dabei über eine Masseschaltung ob du 3 oder 4 Konnektoren angeschlossen hast und dann 450W oder 600W zur Nutzung zur Verfügung stehen. Zu erwähnen ist, dass die 4090 kaum bis keine Power aus dem PCIE Steckplatz zieht.

Wenn jetzt irgendein Netzteilhersteller ein Kabel macht und selbst definiert, dass es funktioniert, dann ist das so. Wenn dir das Kabel dann samt Karte abfackelt, was vermutlich extrem unwahrscheinlich ist, dann ist das ein Problem vom Netzteilhersteller und keines von Nvidia.

Wenn dir der Adapter abfackelt, würden sie es vermutlich auf Misshandlung von diesem schieben. Thema Knickradius.

Der vermutlich sauberste Weg ist ein PCIE 5.0 12VHPWR Kabel von Netzteil zu Grafikkarte. Das erfordert jedoch ein Netzteil mit diesem Konnektor.

Samy355 · 21.10.2022

Brainscan1979 schrieb:
Sorry das würde schon 400x beantwortet. Aber gerne für dich nochmal. Pro Port am Netzteil fließen 300W 300x2=600W
Der Adapter hat 4PCIE Anschlüsse, damit wird gewährleistet das Netzteile die keine 300W am Port abgeben du dann 4xPCIE anschließen musst. 4x 150watt = 600W

Beitrag automatisch zusammengeführt: 21.10.2022

@SH,könntest das mal im StartPost schmeißen bitte 😄😄😄

Nur das Ergibt eigentlich keinen Technischen Sinn. Die Spezifikation eines Steckers bezieht sich auf die Stromfähigkeit des jeweiligen Pins. Wenn ich das nun aufbreche auf Watt bzw. Ampere pro Pin/Kabel habe ich die selbe pro Pin Belastung egal ob ich es auf 2, 3 ,4 ,5 ,6 Ports verteile. Denn wenn ich auf Port1 3x12V und 3xGND nutze habe ich genau soviel pro Pin Belastung wie wenn ich Port1 1x12V 1xGND / Port2 1x12V 1xGND / Port3 1x12V 1xGND benutze. Der Strom teilt sich dort ja immer noch auf die Pinne genau so auf. Also die Belastung sinkt pro Pin nicht von daher macht es auch keine Entlastung für die Steckverbindung. Deswegen verstehe ich dieses System nicht ganz was das bringen soll 4 Stecker zu benutzen und dann jeweils die meisten der enthaltenen Pinne quasi abzukneifen und nicht zu nutzen.

xmogelx · 21.10.2022

Samy355 schrieb:
Nur das Ergibt eigentlich keinen Technischen Sinn. Die Spezifikation eines Steckers bezieht sich auf die Stromfähigkeit des jeweiligen Pins. Wenn ich das nun aufbreche auf Watt bzw. Ampere pro Pin/Kabel habe ich die selbe pro Pin Belastung egal ob ich es auf 2, 3 ,4 ,5 ,6 Ports verteile. Denn wenn ich auf Port1 3x12V und 3xGND nutze habe ich genau soviel pro Pin Belastung wie wenn ich Port1 1x12V 1xGND / Port2 1x12V 1xGND / Port3 1x12V 1xGND benutze. Der Strom teilt sich dort ja immer noch auf die Pinne genau so auf. Also die Belastung sinkt pro Pin nicht von daher macht es auch keine Entlastung für die Steckverbindung. Deswegen verstehe ich dieses System nicht ganz was das bringen soll 4 Stecker zu benutzen und dann jeweils die meisten der enthaltenen Pinne quasi abzukneifen und nicht zu nutzen.

Nur darf der normale PCIE 6+2 halt offiziell nicht mehr als 150W drauf haben. Der 12VHPWR hat viel engere Toleranzen, weshalb du dort mehr durch den Pin jagen kannst. Ich müsste so ein Adapter jetzt mal aufschneiden. Aber ich vermute, dass jeweils 2 Masse und 2 +12 auf jeweils einen Pin am 12VHPWR gehen. So verteilst du die Last halt immer auf 4 Konnektoren.

L0rd_Helmchen · 21.10.2022

Der Grund ist die PCIe Spezifikation, die nur 150W je Kabel verlangt. Deswegen gibt es günstige Netzteile, die auch nur auf 150W pro Strang ausgelegt sind. Man muss also mit dem kleinsten gemeinsamen Nenner arbeiten.

Hochwertige Netzteile können 300W pro Terminal abgeben und brauchen die Aufteilung auf 4 Stränge daher nicht.

Brainscan1979 · 21.10.2022

Ich weiß ja nicht wie das bei deinem NT ist aber ich habe pro Port/Kabel 2PCIE sind 300W, das 2x sind 4PCIE Anschlüsse, ergo 2 Kabel 4PCIE zum Adapter ODER wie mein bequiet Kabel 2x Port am NT und der neue Stecker direkt in die Karte. Fertig aus die Maus

ZerberusX · 21.10.2022

groovyfly schrieb:
Warum reichen hier zwei 8 Pin PSU Anschlüsse, aber beim beigelegten Adapter braucht man 4 ?

Bei einem Adapter kann keiner sicher stellen, dass die Kabel vom Netzteil zum Adapter wirklich Hochwertig genug sind, um pro Stecker die 300W auszuhalten. Es könnten ja auch dünnere Kabel sein, die zwar für 150W ok sind aber eben nicht für das doppelte.

Bei einem "Adapter" Kabel, dass vom Netzteil direkt in die Grafikkarte weiß der Hersteller, dass die Kabel und Stecker gut genug sind und einen ausreichend hohen Querschnitt haben.

ernsthaft · 21.10.2022

Samy355 schrieb:
Das mit dem Kabel habe ich auch noch nicht verstanden. Wenn man sich die Pinbelegung anschaut macht es für mich keinen Sinn 4 Stecker nutzen zu müßen.
Letztlich der 12+4 Pin an der Grafikkarte nutzt ja 6x 12V und 6x Masse. Ein normaler PCI-E Stecker besitzt pro Stecker 3x 12V und 3x Masse. Also wenn ich die Kabel nehme habe ich mit schon 2 normalen PCI-E Steckern die 6x12v und 6xMasse voll ohne ein Kabel doppelt zu nutzen. Wenn ich nun 4 PCI-E Stränge nehme nutze ich ja schlicht die hälfte der Kabel von diesen Strängen überhaupt nicht. Macht für mich irgendwo keinen Sinn. Auch Netzteiltechnisch gesehen macht es keinen Sinn die Netzteile haben je nachdem 1 Rail, 2 Rail selten mal noch mehr Rails sprich die Kabel gehen auch dort intern direkt alle auf einen Strang und sind nicht mehr seperat. Also für mich machen mehr wie 2x PCI-E daher keinen Sinn ?

Nun das ergibt insofern Sinn, weil ein 6+2 Stecker offiziell nur bis 150W spezifiziert ist. Dass du die Hälfte der 12V Pins nicht nutzen würdest, stimmt so auch nicht. Im 12VHPWR-Anschluss sind die 12V Pins alle miteinander durch eine Schiene gebrückt. Die 12x12V Pins der vier 6+2 Stecker laufen alle auf die 6x12V Pins des 12VHPWR-Anschluss zusammen.

Bei einer 600W Last würde sich diese am anderen Endes des Adapters quasi gleichmäßig auf alle 12V Pins verteilen, so dass die 150W Spezifikation eines jeden 6+2 Strangs in jedem Fall sichergestellt ist.

xmogelx · 21.10.2022

L0rd_Helmchen schrieb:
Der Grund ist die PCIe Spezifikation, die nur 150W je Kabel verlangt. Deswegen gibt es günstige Netzteile, die auch nur auf 150W pro Strang ausgelegt sind. Man muss also mit dem kleinsten gemeinsamen Nenner arbeiten.

Hochwertige Netzteile können 300W pro Terminal abgeben und brauchen die Aufteilung auf 4 Stränge daher nicht.

Und so hat halt zB. Bequiet an ihren PCIE Buchsen am Netzteil 9 mal +12 und 3 mal Masse. So können sie praktisch aus einem Stecker am Netzteil... 3 vollwertige 6+2 Stecker mit einem Kabel machen und alle können dann 150W. Wenn ich jetzt nicht völlig daneben liege, müsste das so stimmen.

Daher ist der Bequiet Adapter vermutlich zu 100% legal auf 600W unterwegs

L0rd_Helmchen · 21.10.2022

So sieht es aus

Tobi7979 · 21.10.2022

Die be quiet Stecker gelten doch auch für das Dark Power pro 11 850 Watt. Der Vierzack ist echt ätzend im Gehäuse...da muss ich echt was machen.

BlueFireXD · 21.10.2022

WilliWonka schrieb:
Ich verstehe garnicht das so viele FEs in den Kleinanzeigen verkauft werden. So groß ist die Nachfrage danach doch gar nicht. Zumal es auch immer wieder Customs gibt die ordentliche Leistung haben und ordentlich kühlen.

Naja da haben iwelche Deppen auf ebay 3000€ geboten. Das werden aufmerksamen Scalper verfolgt haben, danach nen Kredit bei der Bank beantragt und NBB leergekauft.
Hab zwar ne FE aber ehrlich gesagt wer nicht unbedingt das Design will kann beruhigt zu Customs greifen.

Serkan2404 · 21.10.2022

meine gpu ist angekommen*-*

Beitrag automatisch zusammengeführt: 21.10.2022

hat jemand die gigabyte rtx 4090 gaming oc im betrieb? wie macht sie sich so?

BlueFireXD · 21.10.2022

Thunderburne schrieb:
Das Kunststoff der Master sah so extrem billig aus und dafür knapp 2400 Steine .
Hätte ich doch lieber versucht die TUF zu bekommen bei der Strixx hatte ich kein glück .
Na ja mal sehen vielleicht klappt das in 1-2 Wochen ja.
Hoffe mal die ganzen verrückten haben mal bald ihre Karte .
Das ist ja nicht normal.

Ja, Kupferheatpipes und Plastik + dünne Backplate. Bei 2400€ finde ich das auch nimmer angemessen.

SH · 21.10.2022

KFA 2 Serious Gaming 4090 GPU

Nun ein paar Tests bezüglich Lautstärke und Coilwhine

witja · 21.10.2022

Ich hab die gigabyte 4090 gaming oc, läuft gut aber der mitgelieferte Adapter war defekt, zuviele Leitungen die zusammenführen, haben sich wohl unter dem schrumpfschlauch berührt. Der mitgelieferte ist ein 4x8 pin zu 12-V-HPWR. Das führte dazu das die Monitore im Betrieb ausgingen und die Lüfter aufgedreht haben und man einen Neustart machen musste und den Stromstecker platt drücken damit die Kontakte auseinander gehen. Hab mir einen 2x8 zu 12-V-HPWR gekauft und jetzt läuft alles ohne Probleme.

Scrush · 21.10.2022

3 stunden. wtf

der adapter ist jensens Folterinstrument.

cablemod bestellung geht demnächst raus. ist ja wiederlich das ding

ich finde 1 schraube von der slotblende nicht :fresse:

Feedback zum NZXT H7 Flow

Das alte Fractal Meshify 2 mini ist besser im gesamtpaket. das nzxt hat das bessere KM. Dafür ist die art wie man die seitenteile etc. abbekommt nicht der brüller.

ansonsten passt es.

SH · 21.10.2022

Also die KFA2 GeForce RTX 4090 SG 1-Click OC Karte ist momentan die leiseste bezüglich Lüfterlautstärke und Coilwhine, die ich bisher hatte. Man hört da nix. Man denkt, die ist unter Wasser

Retrocloud · 21.10.2022

Scrush schrieb:
3 stunden. wtf

der adapter ist jensens Folterinstrument.

cablemod bestellung geht demnächst raus. ist ja wiederlich das ding

ich finde 1 schraube von der slotblende nicht

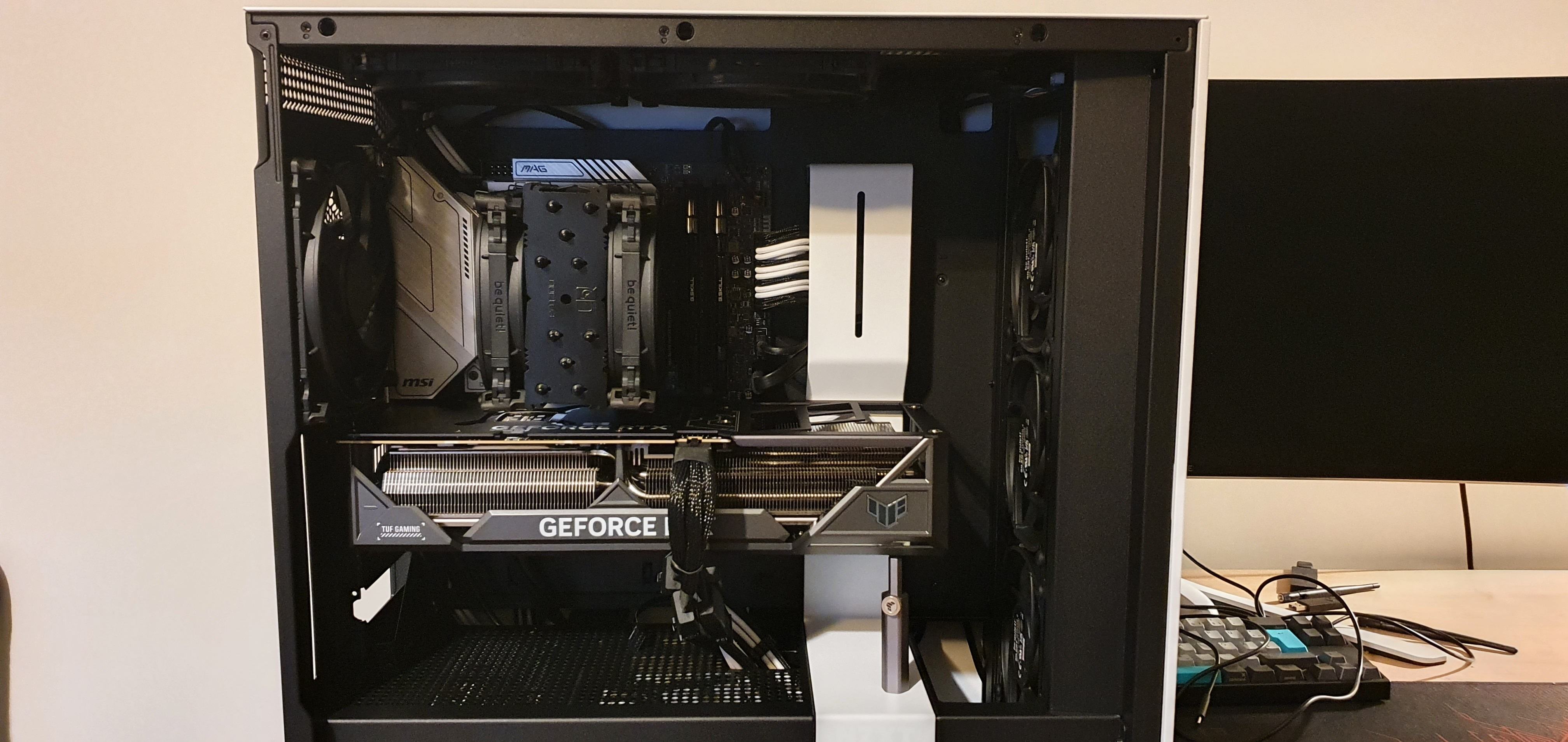

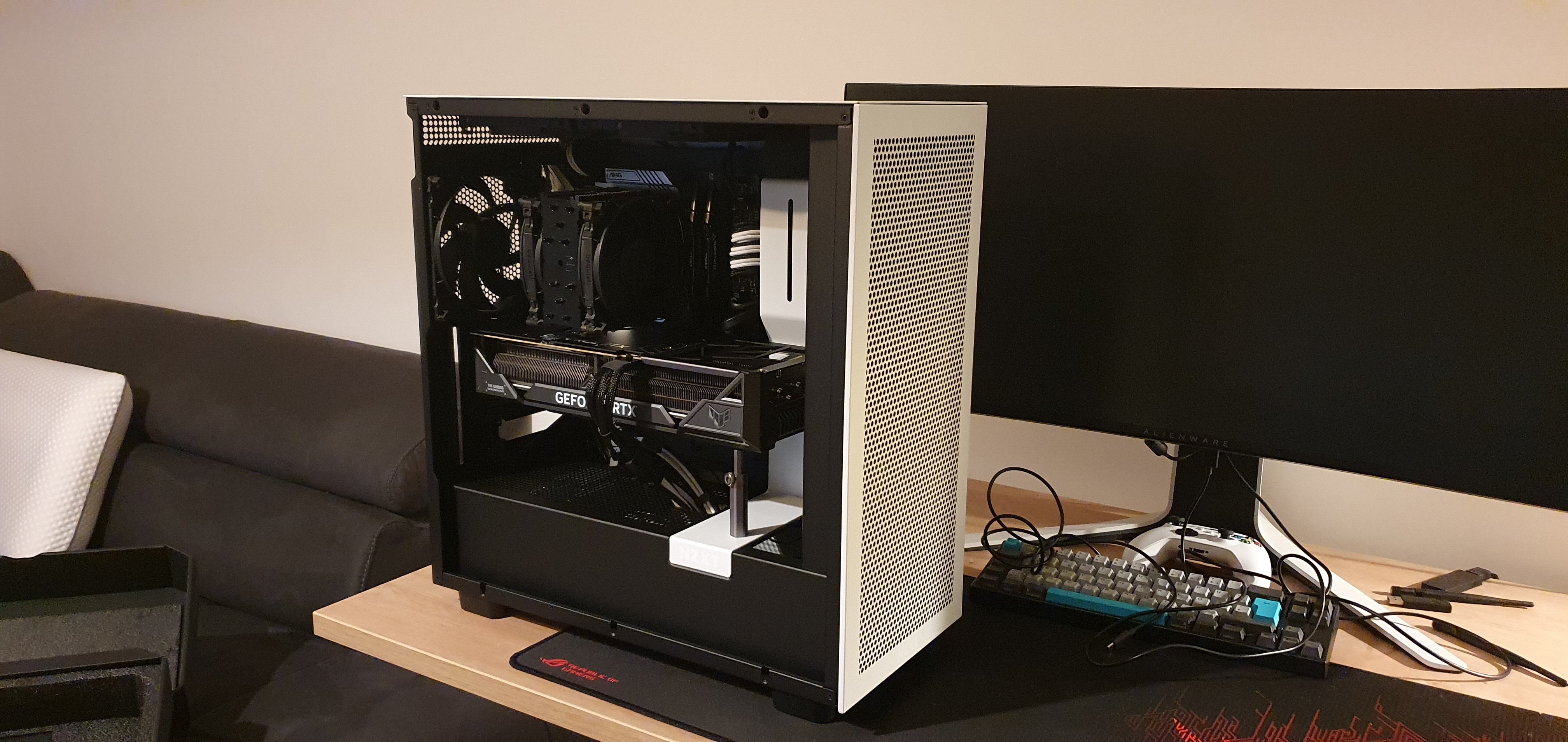

Anhang anzeigen 805728 Anhang anzeigen 805727

ist top geworden!

Cheesage · 21.10.2022

Jemand schon ne Versandbestätigung für das Seasonic Kabel bekommen?

Scrush · 21.10.2022

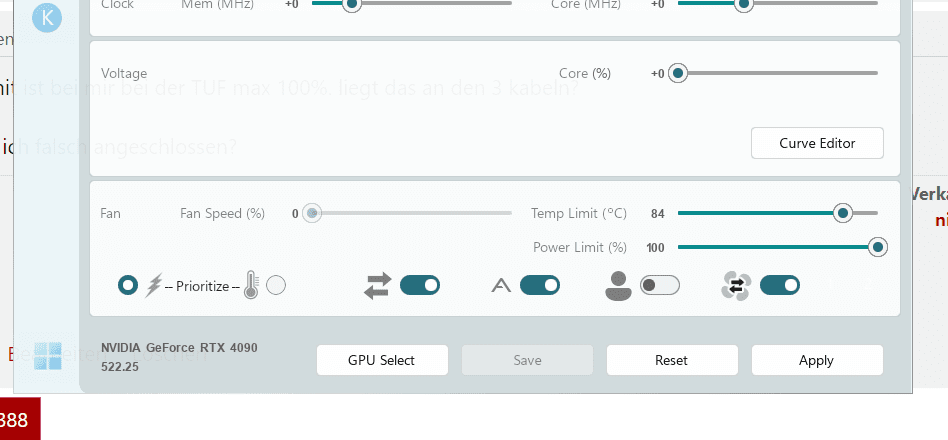

power limit ist bei mir bei der TUF max 100%. liegt das an den 3 kabeln?

oder hab ich falsch angeschlossen?

3x jeweils 1 pcie kabel vom seasonic in den adapter

Rammwurst · 21.10.2022

eNinja schrieb:
Anhang anzeigen 805731
Hat noch jemand Erfahrung mit 4090 Bestellungen bei Alternate? War vorhin echt froh nach einer Woche durchgehendem verfolgen vom Verfügbarkeitsthread mal durch zu kommen beim bestellen und nun begrüßt mich das im Bestellstatus. Hoffe das ist nicht wirklich war...

Bisschen viel Daten buddy

ZerberusX · 21.10.2022

Mit 3 kabeln im Adapter ist das limit bei 450W wqs 100% entspricht.

Scrush · 21.10.2022

gut das langt ja auch

SH · 21.10.2022

SH schrieb:
Also die KFA2 GeForce RTX 4090 SG 1-Click OC Karte ist momentan die leiseste bezüglich Lüfterlautstärke und Coilwhine, die ich bisher hatte. Man hört da nix. Man denkt, die ist unter Wasser

WOW! Meine erste Karte, die +1800 auf den Memory schafft ohne Artifakte

I scored 11 018 in Speed Way

Intel Core i9-12900KF Processor, NVIDIA GeForce RTX 4090 x 1, 32768 MB, 64-bit Windows 11}

www.3dmark.com

el3c · 21.10.2022

Rammwurst schrieb:
Bisschen viel Daten buddy

Das hatten wir bei Ampere schon. Die Leute doxxen sich am liebsten selbst 🤣

Karte	Min	Max
4090 Founders Edition	450W	600W
4090 Gainward Golden Sample	450W	450W
4090 MSI Suprim X	450W	450W Silent Mode / 520W Power Modus
4090 STRIX OC	500W	600W / Dual Bios
4090 Aorus Master	450W	600W
4090 Zotac AMP Extreme	450W	495W
4090 MSI Suprim Liquid X	480W	530W / Selten auch 600W
4090 Gigabyte Gaming OC	450W	600W
4090 Palit Gamerock OC	450W	500W

CARD	GPU Voltage Phases	GPU Voltage Controller	GPU MOS	MOS Current (A)	Total GPU Current	Memory Voltage Phases	Memory Voltage Controller	Memory MOS	MOS Current (A)	Total Memory Current	Total Phases	Source
MSI Suprim X (& Liquid)	26	Monolithic MP2891	Monolithic MP86957	70	1820	4	Monolithic MP2891	Monolithic MP86957	70	280	30	Techpowerup
ASUS STRIX OC	24	Monolithic MP2891	OnSemi FDMF3170	70	1680	4	Monolithic MP2891	OnSemi FDMF3170	70	280	28	Techpowerup
Nvidia Founders	20	Monolithic MP2891	Monolithic MP86957	70	1400	3	Monolithic MP2891	Monolithic MP86957	70	210	23	Techpowerup
Colorful Vulcan (& Neptune)	24	uPI uP9512U	Alpha & Omega AOZ5311NQI-03 BLN3	55	1320	4	uPI uP9512R	Alpha & Omega AOZ5311NQI-03 BLN3	55	220	28	Techpowerup
Zotac AIRO	24	uPI uP9512U	Alpha & Omega AOZ5311NQI-03 BLN3	55	1320	4	uPI uP9512R	Alpha & Omega AOZ5311NQI BLN0	50	200	28	Techpowerup
ASUS TUF OC	18	Monolithic MP2888A	Infineon TDA21570	70	1260	4	uPI uP9512Q	Vishay SIC638A	50	200	22	Hardware Unboxed
Gigabyte Gaming OC	20	uPI uP9512U	Vishay SIC653A	50	1000	4	uPI uP9512R	Vishay SIC653A	50	200	24	Techpowerup
MSI Gaming Trio X	18	Monolithic MP2891	OnSemi NCP303151	50	900	4	Monolithic MP2891	OnSemi NCP303151	50	200	22	CoolPC
Palit GameRock OC	16	uPI uP9512U	OnSemi NCP302150	50	800	3	uPI uP9512R	OnSemi NCP302150	50	150	19	Techpowerup
Zotac Trinity OC	14	uPI uP9512U	Alpha & Omega AOZ5311NQI-03 BLN3	55	770	4	uPI uP9512R	Alpha & Omega AOZ5311NQI BLN0	50	200	18	CoolPC
Inno3D X3 OC	14	uPI uP9512U	Alpha & Omega AOZ5311NQI BLN0	55	770	3	uPI uP9512R	Alpha & Omega AOZ5311NQI BLN0	55	165	17	KitGuru
Gigabyte Windforce	14	?	Vishay SIC653A	50	700	4	?	Vishay SIC653A	50	200	18	profesionalreview
