Die Kombi hab ich auch am Start:
DFI NF3 250gb, Graka entweder eine XFX HD 4650 AGP oder XFX Geforce 7600GT AGP. Ram wahlweise Ballistix, Geil Ultra-X (Chrom) oder Corsair XMS.

Die schwarzen XFX Karten sehen auf den DFI Boards einfach geil aus. Beste Kombi überhaupt :bigok:

Ja mir ist eine FX5800 kaputt gegangen. Die wurde durch einen Forumsuser repariert, mittlerweile wurde sie verkauft. Es werkelt aber wieder eine Quadro FX 2000 in meinem wassergekühlten 2003er "NV30" Rechner...
Toller Rechner, genau so hab ich mir damals meine Sockel A Kiste erträumt, aber weder Zeit noch Kohle dafür gehabt. Deshalb lief "nur" eine 1046er Eheim, ein Cuplex 1.3 und diverse Universalkühler auf meinem Asus und meiner GF4 Ti. Natürlich alles kunterbunt gewürfelt (bronze Board, rote Gpu, grüner Ram) :d

Um die FX ist es natürlich schade, aber absolut nachvollziehbar das man die reparieren lässt und dann lieber eine (günstigere?) Quadro einsetzt. Aktuell "lohnt" sich ein Verkauf der FX Serie ja absolut und schafft Raum für andere Projekte.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Neueste Errungenschaft von eBay.... Ferue mich schon wen der hier ankommt 😍😍😍


Anhänge

  • Screenshot_20231227-131926~2.png
    591,6 KB · Aufrufe: 117
:)

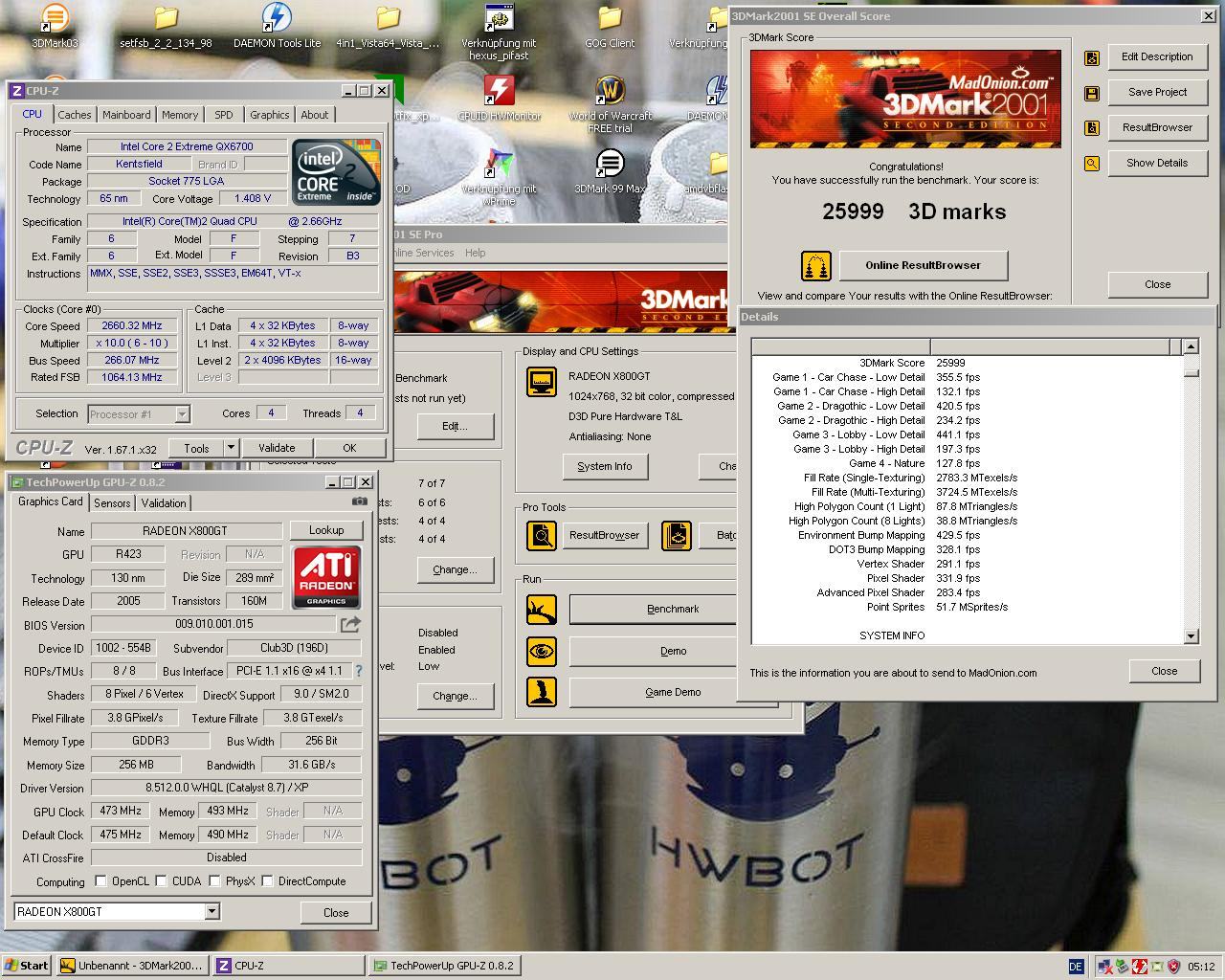

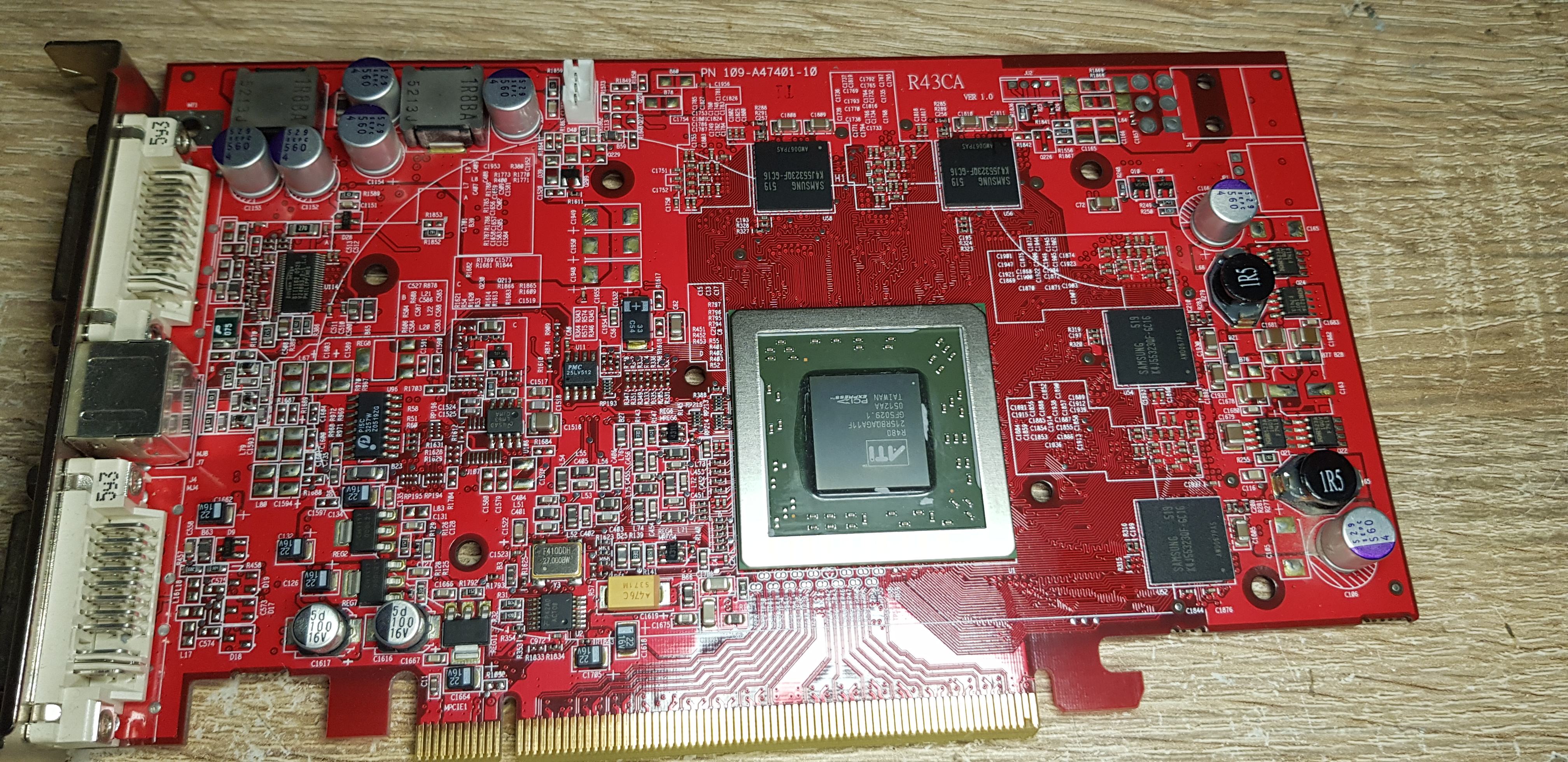

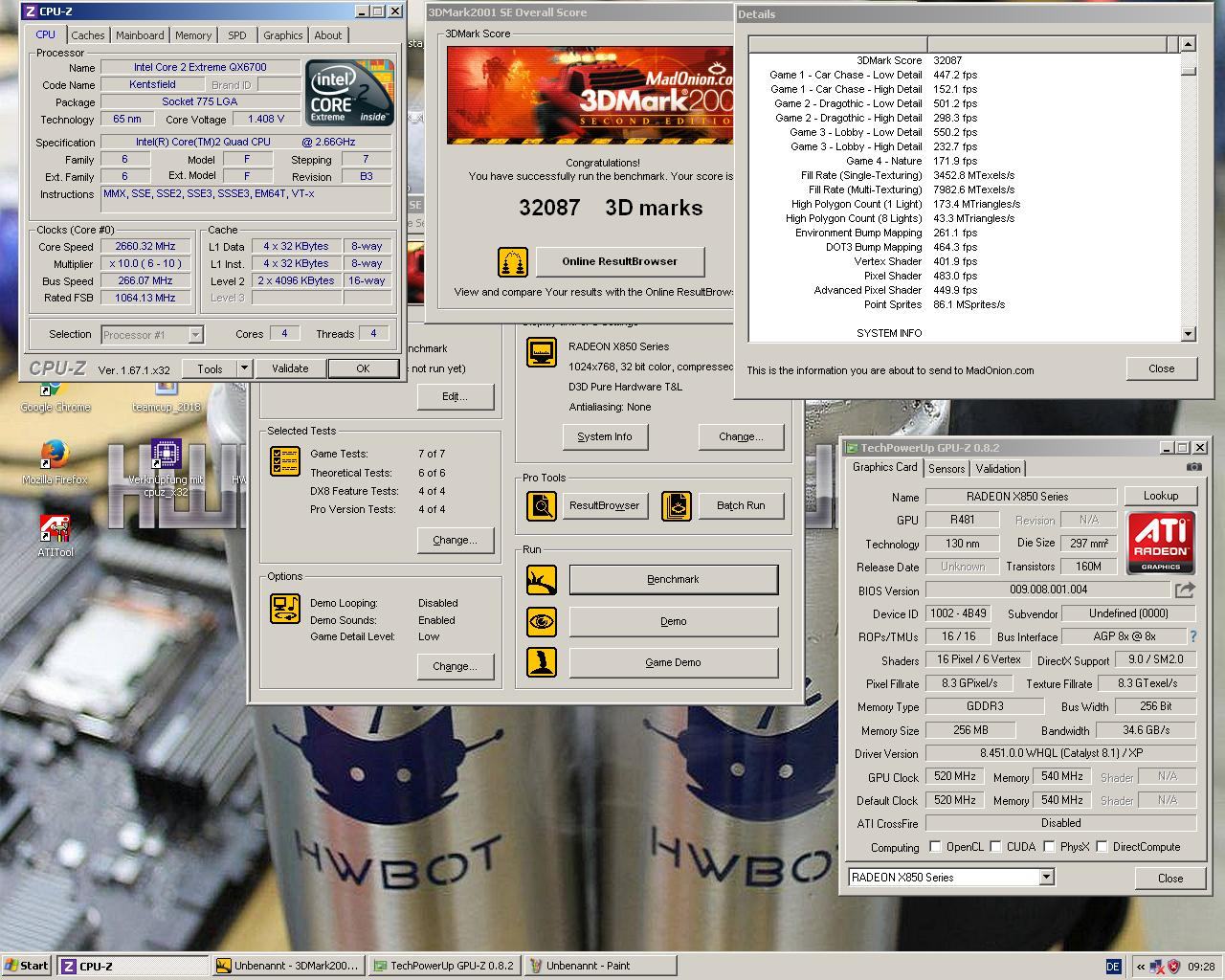

Vergleich mit einer X800GT - selbe Basis mit R480, der hat aber zwei deaktivierte Quads. Somit läuft die GT nur in der 8/1/6 statt 16/1/6 Konfig (und geringeren Clocks). Unlock klappt bei diesem Modell auch nicht, die R480 sind entweder auf der Unterseite der GPU mit Lasercut oder gleich mit Die Cut deaktiviert. Bootet zwar mit XT BIOS, bleibt aber bei 8/1/6.

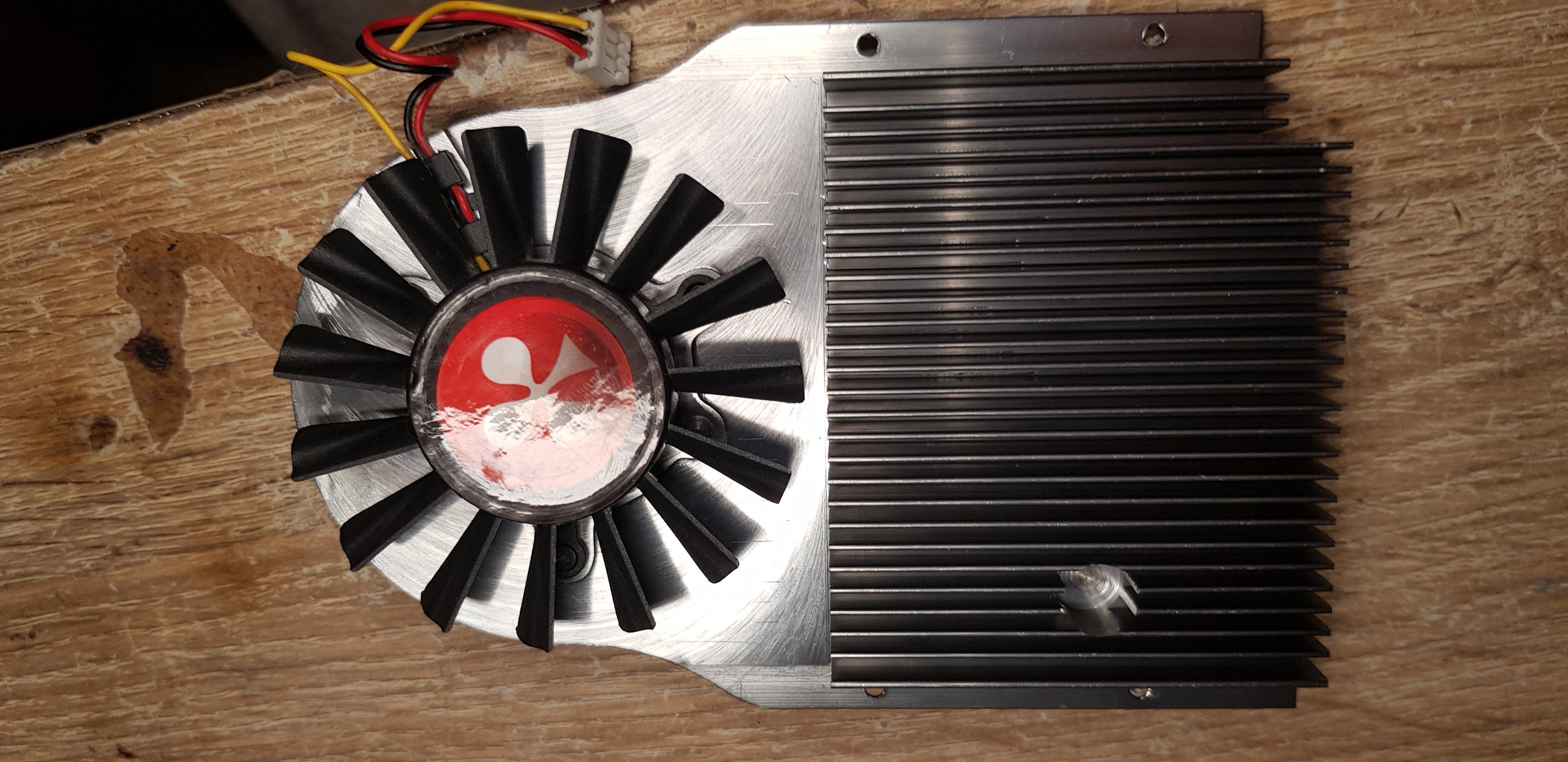

20231221_154753.jpg20231221_154313.jpg20231221_154301.jpg01_Default.JPG03_Default.JPG

Der Speicher auf der X850XT ist bis 700MHz spezifiziert... Da müsste ich eigentlich mal testen was geht ;) Wird aber schon recht warm mit default.
Edit: Mir fällt jetzt erst auf, dass die X800er und X850er Karten ja alle DDR1 Ram hatten, und noch keinen DDR3. Ist das ne Besonderheit der Palit? Gibts noch weitere Custom Designs mit DDR3?

DDR ist immer gut an den quadratischen Chips zu erkennen, hier auf einer X850XT PE:


Ich hoffe mal, sowas gehört auch hier rein 😅

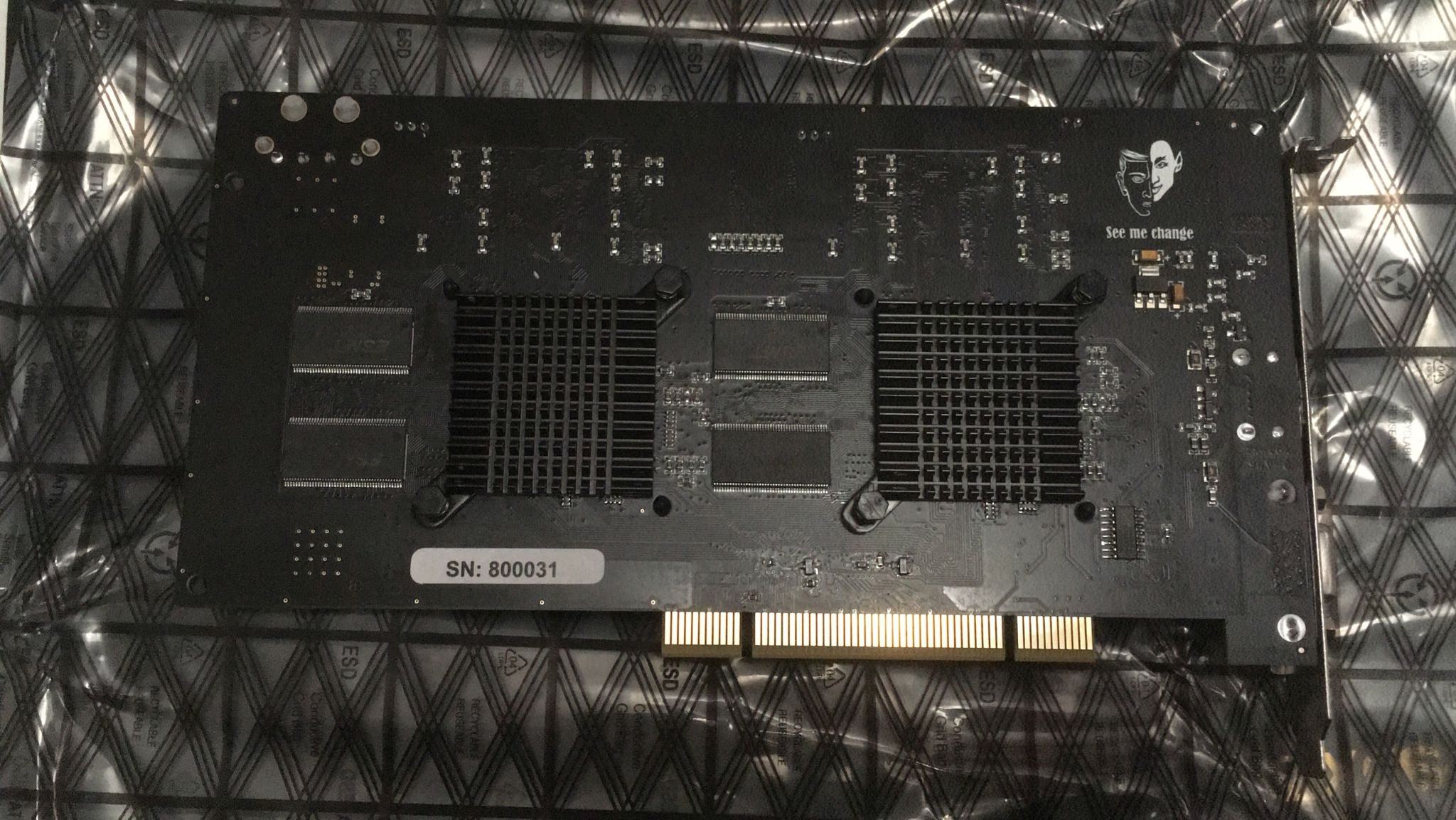

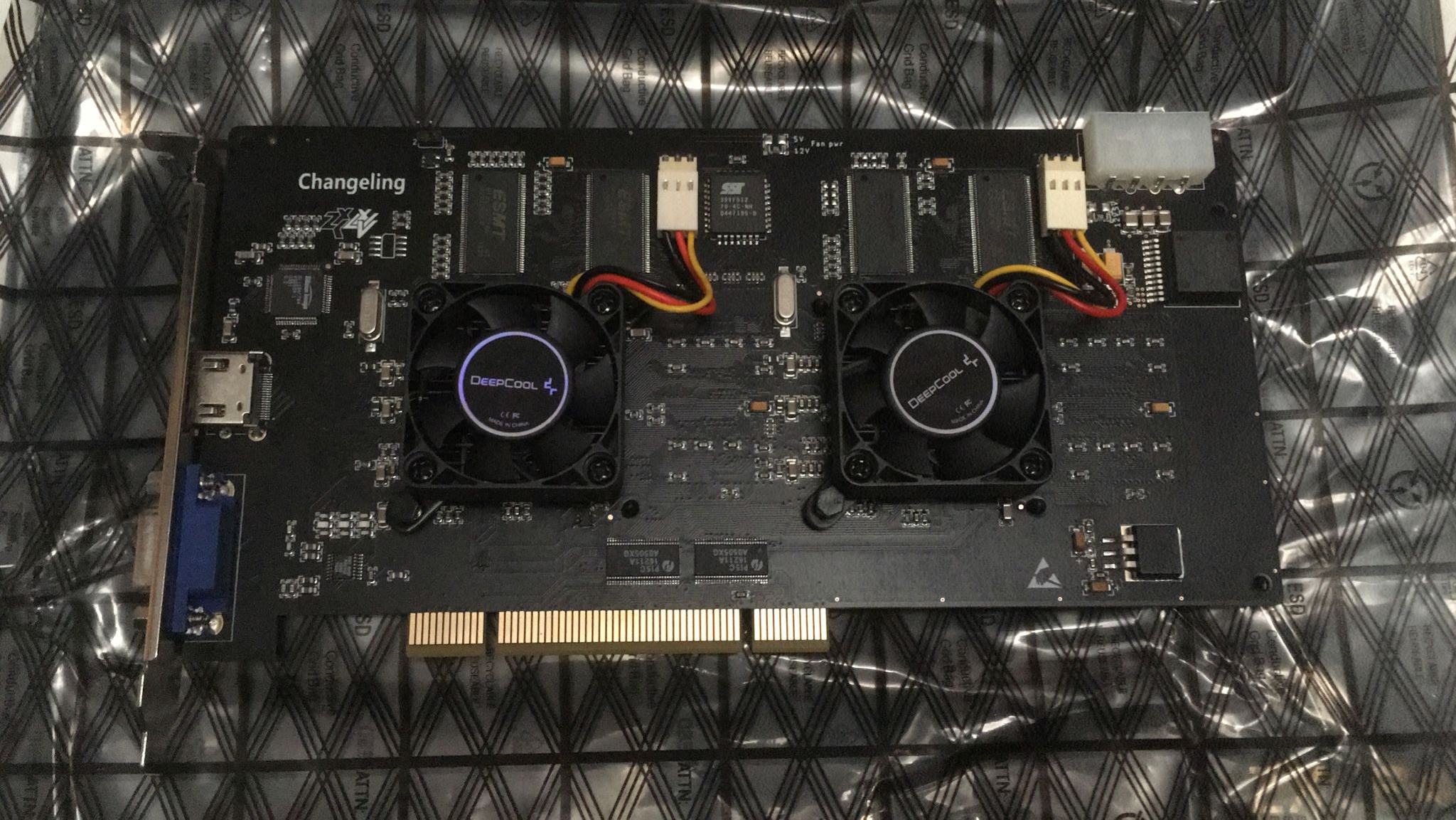

Heute kam meine langersehnte 3dfx Karte an Einmal eine Voodoo 5500 von ZXC64 mit 128 MB Grafikspeicher und HDMI + VGA 🥰

Changeling PCI_0.jpg

Changeling PCI_01.jpg
Changeling PCI_02.jpg

Mir fällt jetzt erst auf, dass die X800er und X850er Karten ja alle DDR1 Ram hatten, und noch keinen DDR3. Ist das ne Besonderheit der Palit? Gibts noch weitere Custom Designs mit DDR3?

DDR ist immer gut an den quadratischen Chips zu erkennen, hier auf einer X850XT PE:
Eigentlich haben die X850er von haus aus GDDR3 verbaut.
Edit: zu langsam

DDR3 im quadratischen Package kannte ich bisher noch nicht. Die Chips auf der Palit haben ja auch diese längliche Bauform. Naja, man lernt nie aus. ^^

Mach bitte mal ein Bild von den Palit-Chips. Custom-PCBs hatten damals wilde Aufbauten...

Ein wenig TopEnd-VGA-BGA-RAM Historie

(Chipgeneration - Speichertyp - Speicherinterface - Takt im Topmodell - verbaute Spezifikation)

R200: war noch TSOP
NV25: DDR1 - 128 Bit - 325 MHz - 2,8ns

NV30: (G)DDR-II - 128 Bit - 500 MHz - vermutlich 1,8 ns bei GC1K da undokumentiert
(Temperaturen outsch, da gegenüber regulärem DDR2 noch mit 2,5V anstatt 1,8V!)
R300: DDR1 - 256 Bit - 310 MHz - 2,8ns
(ggü. NV30 der richtige Griff (G)DDR-II zu überspringen)

NV35: DDR1 - 256 Bit - 425 MHz - 2,2ns
R360: DDR1 - 256 Bit - 365 MHz - 2,5ns
NV38: DDR1 - 256 Bit - 475 MHz - 2,0ns

NV40: GDDR3 - 256 Bit - 550 MHz - 1,6ns
R420: GDDR3 - 256 Bit - 560 MHz - 1,6ns

R481 - GDDR3 - 256 Bit - 700MHz - 1,4ns?!

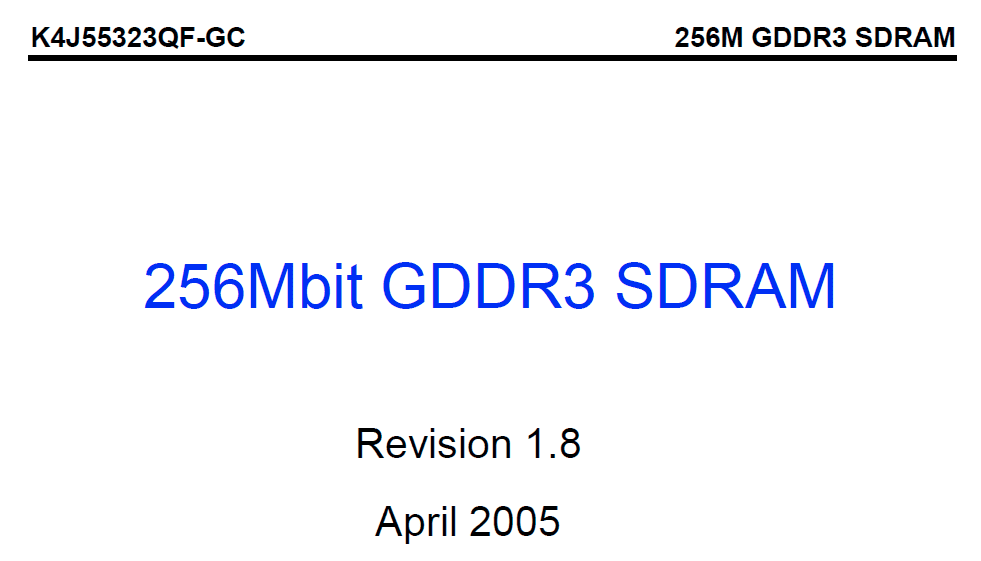

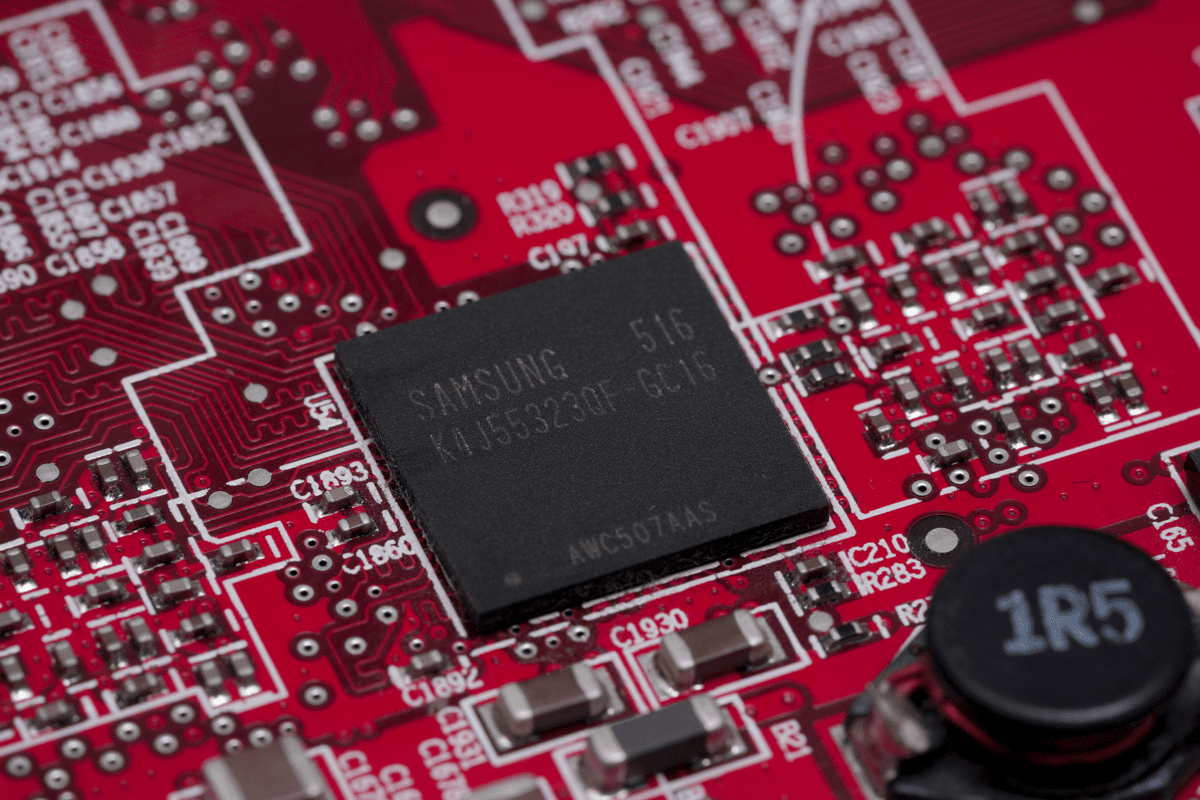

Ati hat auf der Referenz X850XT PE auch den 1,6ns GDDR3 verbaut:


Du hast beim Custom-Design ein anderes GDDR3-Package von Hynix mit 1,4ns. Je nach Latenzen und Spannung könnte der nett gehen. Wenn auf dem Rest der Platine nicht geschlampt worden ist (und leider waren die Custom-PCBs ja oftmals kostenoptmiert gebaut).

Ich habe hier eine X850 XT AGP von XpertVision, die hat Samsung BC14 verbaut.


Anhänge

  • XpertVision Radeon X850 XT Karte 1 (9).JPG
    XpertVision Radeon X850 XT Karte 1 (9).JPG
    326,4 KB · Aufrufe: 41
Ich habe hier eine X850 XT AGP von XpertVision, die hat Samsung BC14 verbaut.
dito hier, kann ich 1:1 bestätigen.


Wie auch schon mal jdm geschrieben hatte, macht die Xpertvision X850XT auch die XT PE Taktraten mit, sowohl Chip, als auch vom RAM her.


Anhänge

  • kl_IMG_20231228_123214.jpg
    104,7 KB · Aufrufe: 54
  • kl_IMG_20231228_123200.jpg
    74,6 KB · Aufrufe: 51
So hier darf sie zukünftig Ackern evtl. dezenter overkill aber das passt schon CPU Athlon 64 X2 4800+ MB Asus A8V-Deluxe RAM 4x512MB Corsair XMS Pro DDR400 CL2.0 :fresse: :fresse2:

WhatsApp Image 2023-12-28 at 11.12.31.jpeg

Hab die Palit X850XT mal auf OC getestet... Vom PCB her ist die mit der XPertvision fast identisch, die Palit hat oben links z.B. einen Elko mehr. Und der Speicher ist anderer.
Der Speicher geht bis rund 625MHz, da die Latenzen etwas straffer sind, als von Hynix vorgesehen. Optimieren ließ sich trotzdem noch etwas. Und die GPU hat mich auch überrascht.

FPS im 03 Nature Test:

TaktratenMem TimingsFPSSS

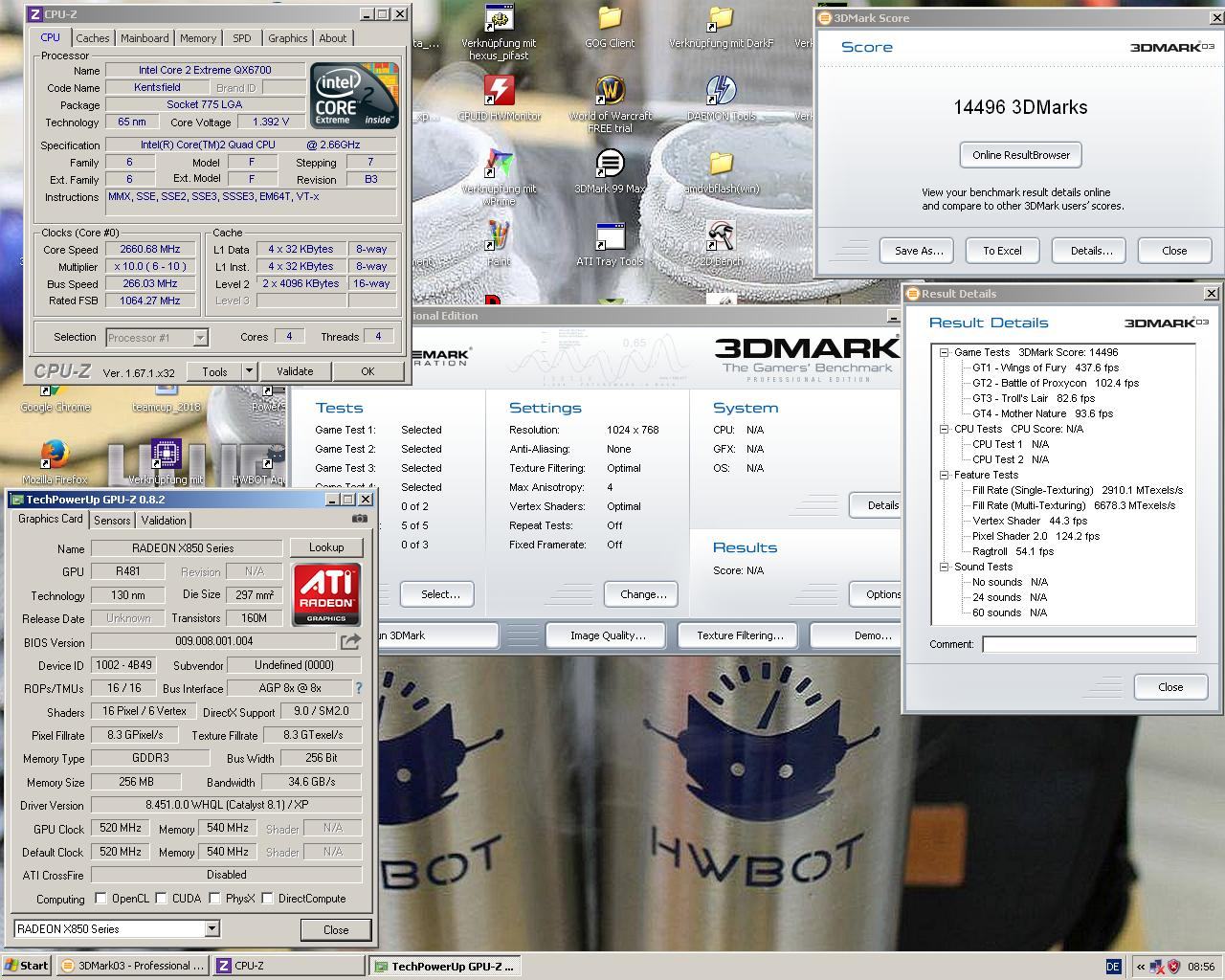

520/5407-5-7-30 (default)93,603.JPG
520/6257-5-7-30 (default)98,5

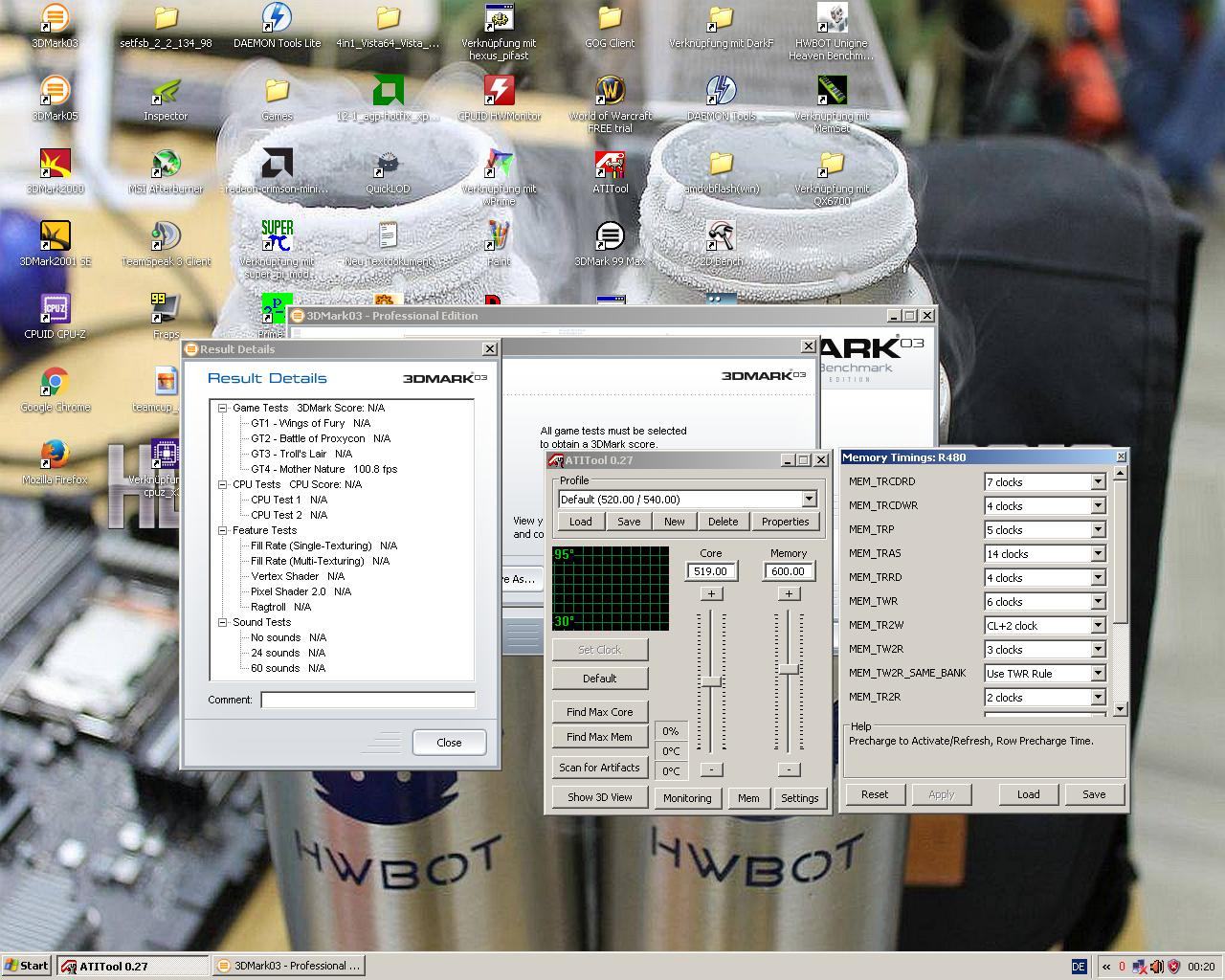

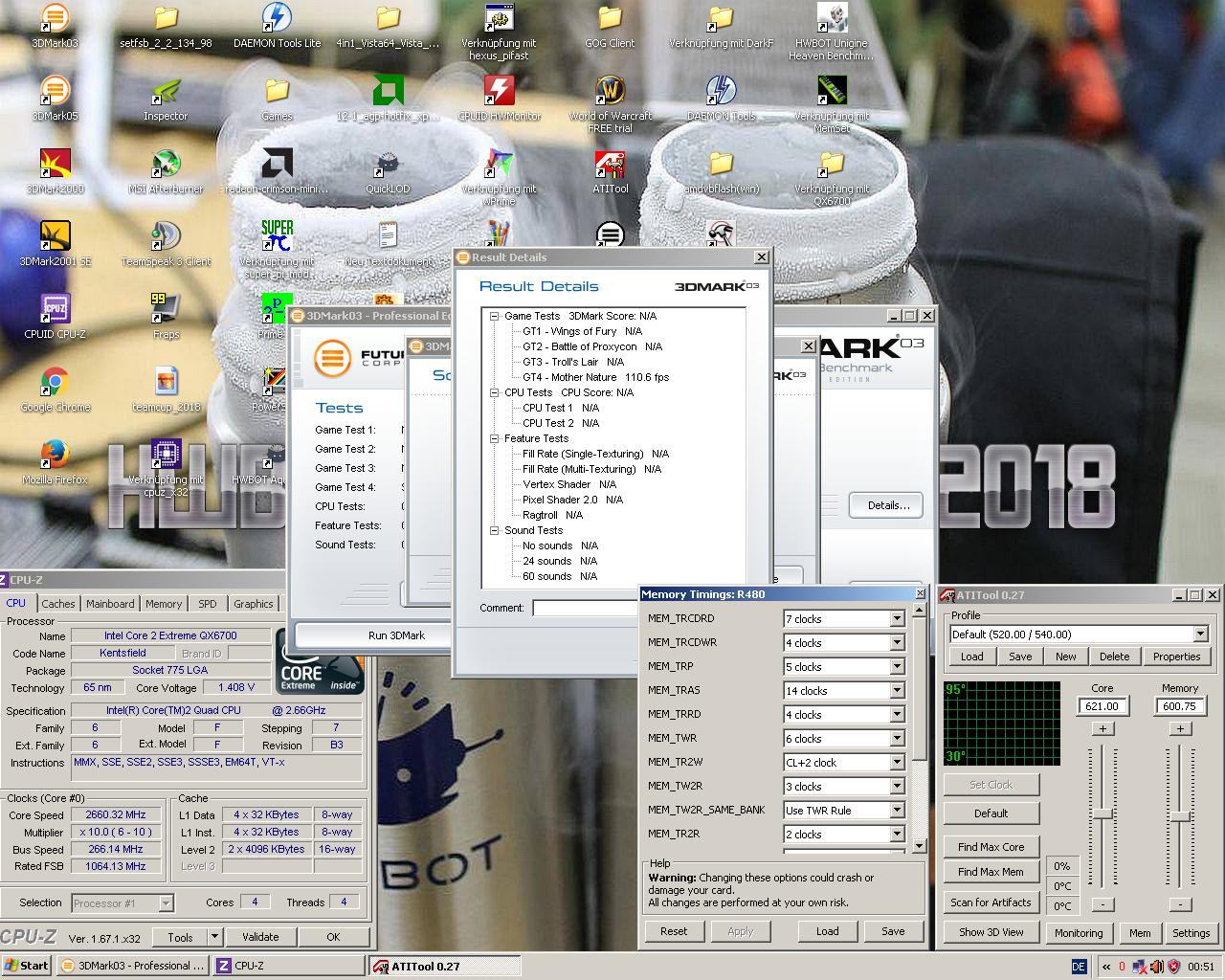

520/6007-4-5-25 (und optimierte Subs)100,8Nature mit Mem Optimization.JPG

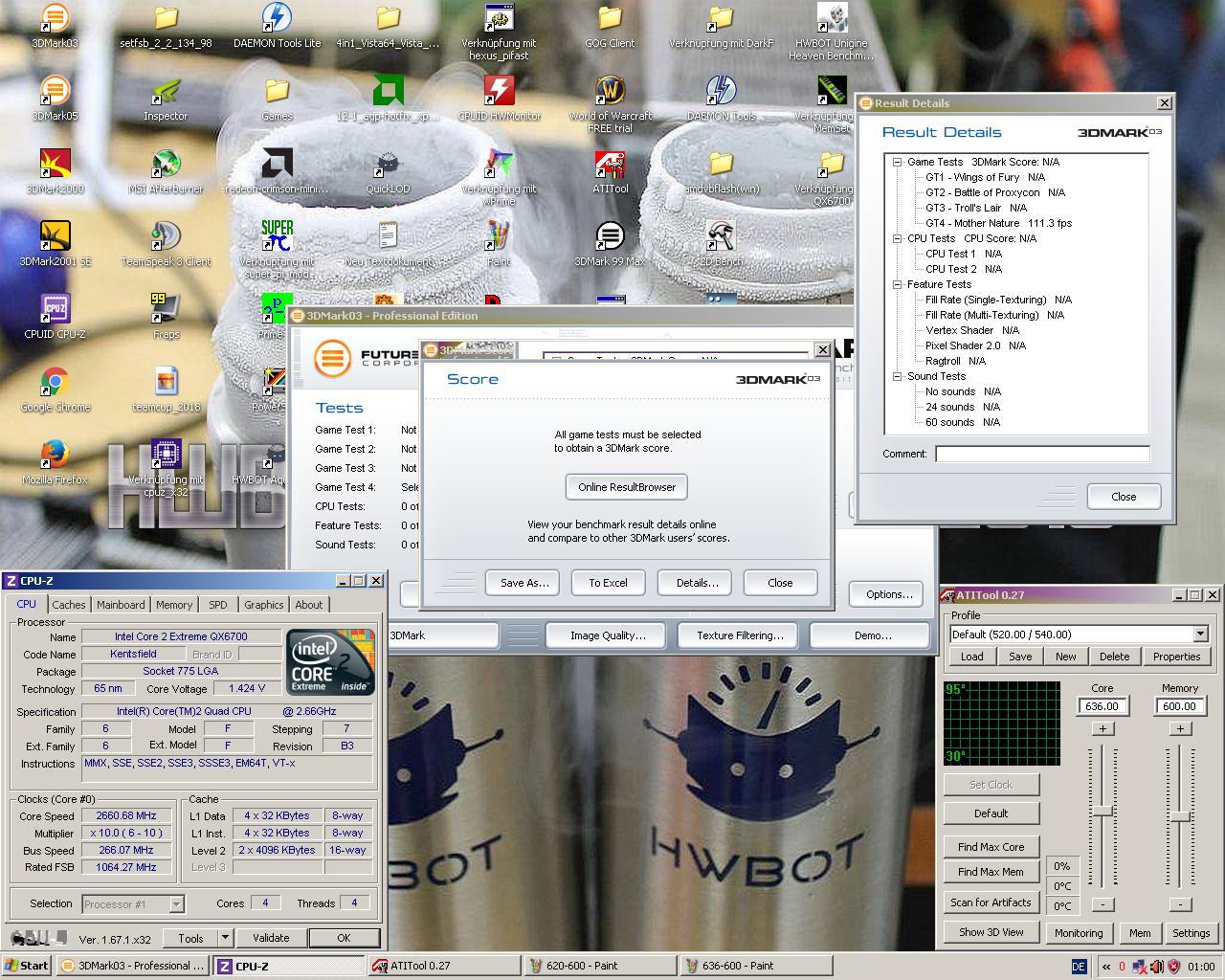

636/6007-4-5-25 (und optimierte Subs)111,3636-600.JPG

Den letzten vollen Run habe ich mit 600/600 gemacht, da waren es ca. 16500 ggü. default 14500 Gesamtpunkte. Stabil ist ganze das vermutlich bis ca. 620MHz GPU.

verspätete Weihnachtspost. :d
einmal aus dem fernen Osten.
mobile Duron 1000 [DHG1000AVS1B], mein zweiter mit dem gleichen Stepping / Datum :d


XP-M 1600+; vorheriger Einsatzort dürfte klar sein.


Dann noch Post aus diesem Lande. Beschrieben wurde dieser Zalman CNPS 5000 (oder 5001?) als defekt, bzw. fehlendem Material.
Soweit sieht es gut aus. Eine Feder wurde durch den Vorbesitzer ersetzt. Passt nicht 100% aber besser als gar nichts. Die Kühlerunterbodenfläche habe ich als erstes geschliffen. Zwischen den beiden Spannbacken war bestimmt ein mm Unterschied. Dazu kommt noch, dass die einzelnen Lamellen auch nicht eben waren. Für meinen Geschmack zu viel um mit Paste auszugleichen. Durch den Schliff passt das wieder. Montageprobe und der Abdruck des DIEs war positiv. Ein Kühler, den ich schon immer mal haben wollte. :bigok:




<3 Darf man fragen wo die Karte preislich inkl Versand und Zoll liegt? Bei der 6000er weiß ich es grob, aber hier? Schicke Karte, vor allem in schwatt und PCI! Auf welches Board packst du die?
750 US $ afaik für die Dual GPU Karten...

  • Danke
Reaktionen: Tzk
Man kann die original 3dfx Treiber nutzen oder den neusten Widescreen Treiber der sogar 21:9 kann ich zocke gerade drakan in 21:9 auf der Voodoo 5500 in 1920×800
Beitrag automatisch zusammengeführt:

Klappt das gut mit den Treibern etc? Welches System (XP, 98 etc) nutzt du?
ich nutze 98se und xp

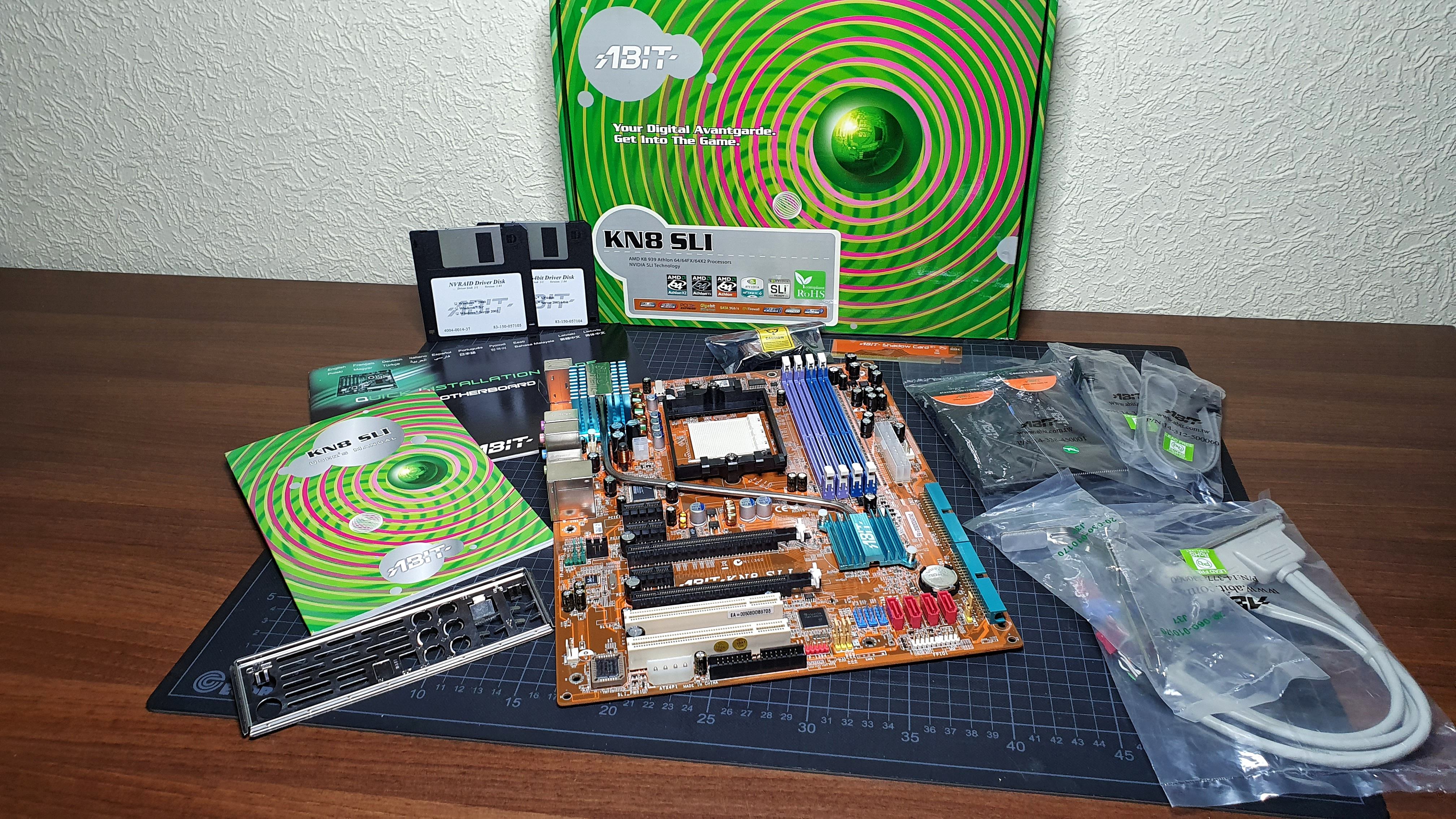

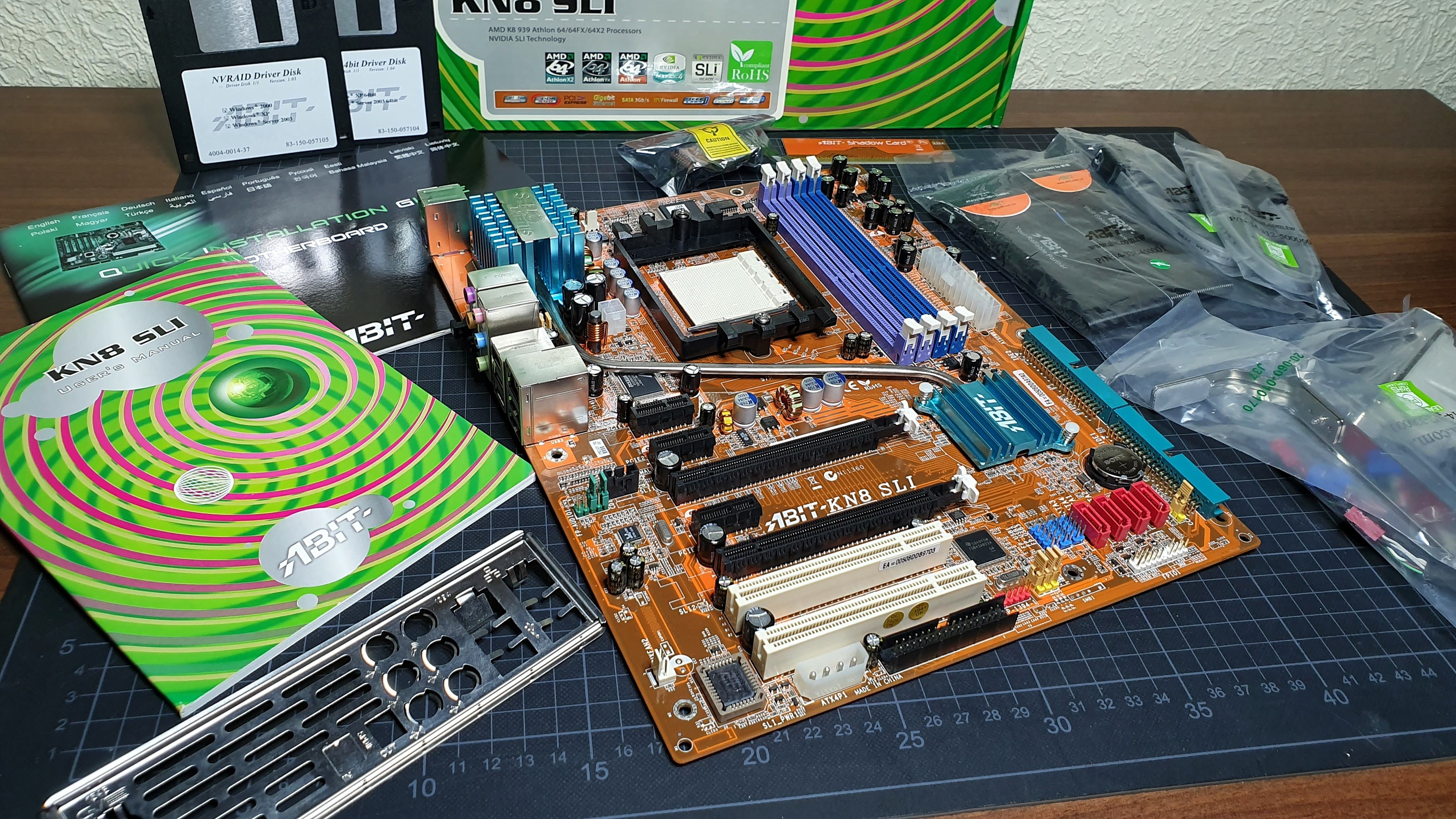

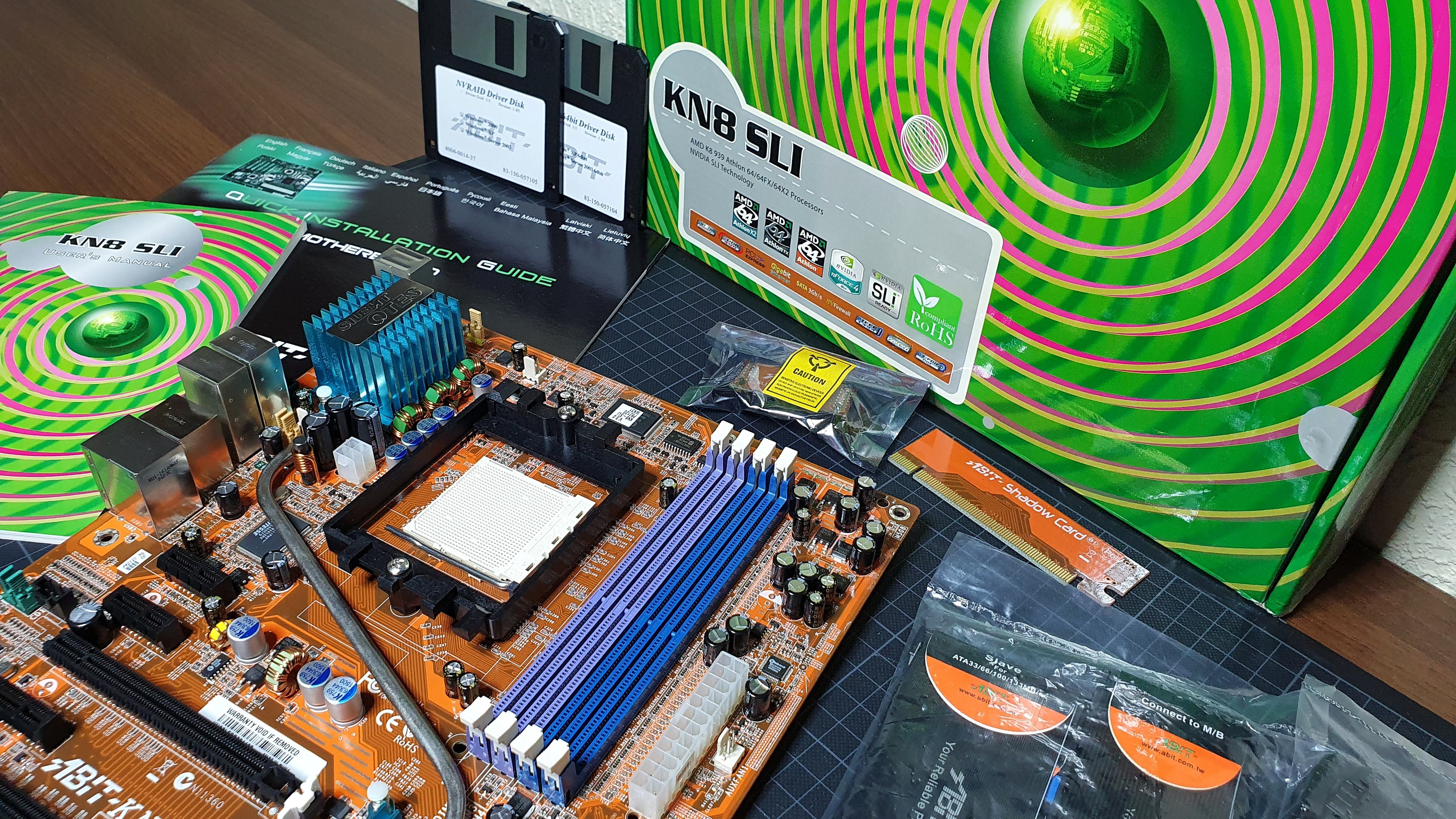

Abit KN8 SLI

komplettes Zubehör unbenutzt/original eingeschweißt

Hatte es schonmal gezeigt, nun aber mit neuen Kondensatoren verlötet, die alten waren zwar optisch ok, aber man weis ja nie

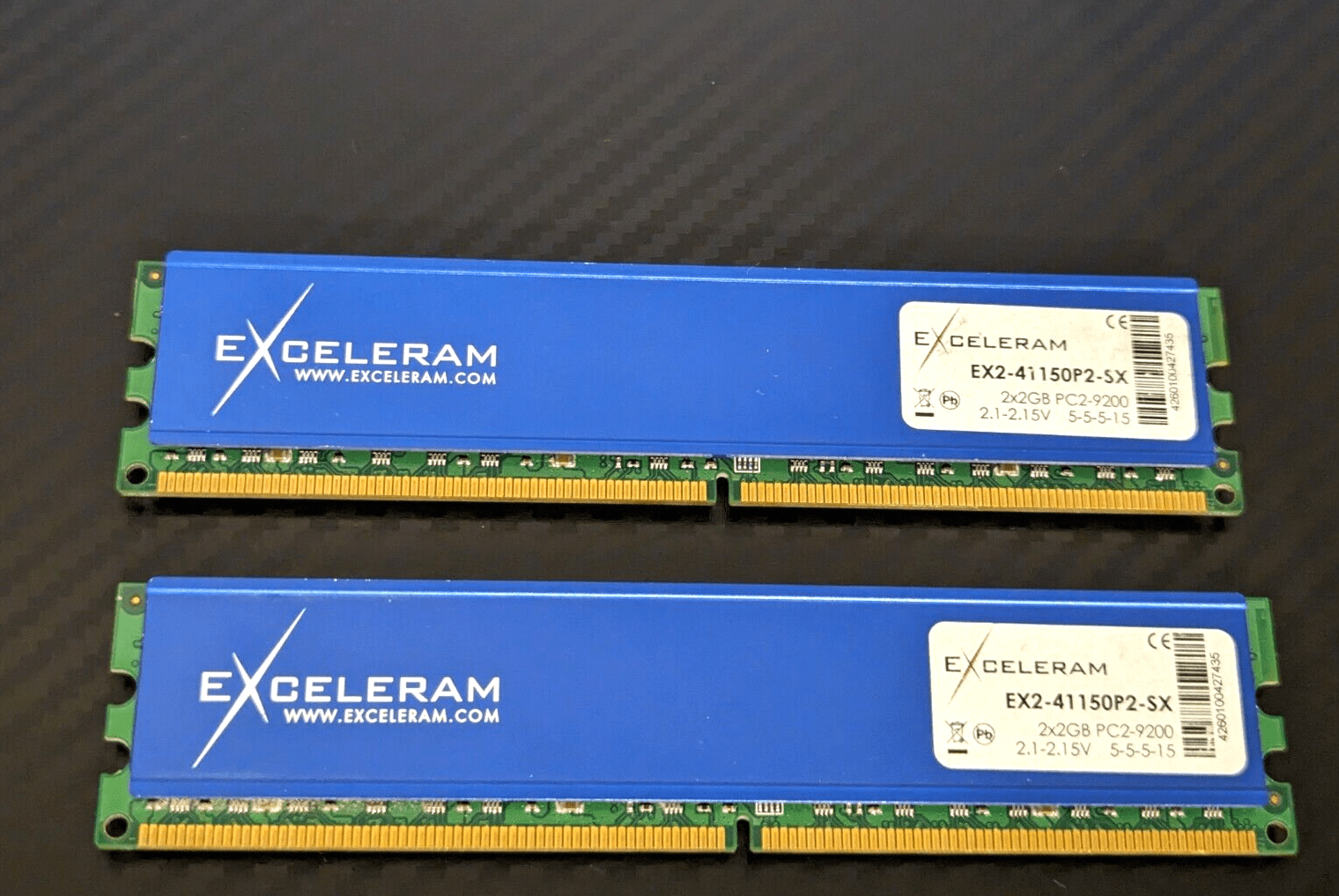

EXCELERAM | PC2-9200 | 1150MHZ | 5-5-5-15
