[Guide] OSD (Overlay) zur Überwachung eurer Hardware

[Simply1337]

Was muss ich noch machen?
Braucht man n "aktuellen" nvidia Treiber? Bin wieder zurück auf 472.12

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen

Die damaligen AB Overlay Teile wurden bei mir angezeigt wie bei @Nozomu



[HisN]

Bist Du so freundlich und versuchst es mal über "Import" anstatt über "Load"?



[Nozomu]

Genau mit Load geht das nicht.



[Simply1337]

Mit import will er aber eine andere dateiendung. Bin nicht mehr am pc, aber ich meine das ging nicht, die datei auszuwählen :/



[HisN]

Umbennen der Datei ist ja sowieso nötig, weil die ja .txt heißen^^ (Und es sind tatsächlich nur Text-Dateien)
Aber wenn Du das mal verifizieren würdest, dann würde ich das entsprechend ändern



[xST4R]

Umbennen der Datei ist ja sowieso nötig, weil die ja .txt heißen^^ (Und es sind tatsächlich nur Text-Dateien)
Aber wenn Du das mal verifizieren würdest, dann würde ich das entsprechend ändern

das funktioniert nicht bei load der ovl datei passiert nichts und wenn man zu ovx umbenennt kommt diese fehlermeldung :

RivaTuner Version 7.3.3 build 26004

und wenn man mit MSI Afterburner installiert ist es die RivaTuner Version 7.3.4 Beta 3

und mit der beta 6 gleicher fehler



[HisN]

Ich exportiere die Dateien nochmal extra. Moment.

Beitrag automatisch zusammengeführt: 23.11.2022

So. Ich hab die Dateien noch mal frisch gespeichert und exportiert.
D.h. die OVL sind zum laden, und die ovx sind zum importieren.

[Guide] - OSD (Overlay) zur Überwachung eurer Hardware

Laut Unwinder müsste der Support für Zen 4 und die Raptoren im Afterburner 4.6.5 beta 3 aber drin sein: 4.6.5 beta 3

www.hardwareluxx.de

@H3adex
Danke für Deine Mühe.



[xST4R]

Ich exportiere die Dateien nochmal extra. Moment.

jetzt funktioniert es , danke dir (hab es mit import gemacht , einfach txt weggemacht und importiert)



[HisN]

Juhuuu

Hab ich irgend nen Schrott beim Speichern/Exportieren gemacht.



[Simply1337]

Teste ich dann auch heute Abend.



[eSp!s0]

Der Graph unten sind die Frametimes, richtig?



[Simply1337]

Rischtisch



[UdoG]

Ich glaube ich habe meinen Fehler gefunden - und zwar overlay und Hockey nicht mit den Haken aktiviert. Teste ich heute Abend



[Vista]

Es gibt eine neue Version RTSS v7.3.4 Beta 7

MSI AB / RTSS development news thread

RTSS 7.3.4 Beta 6 Build 27502 is online, changes list is available a few posts above....

forums.guru3d.com



[HisN]

Und Unwinder hat sich darüber ausgelassen, warum das Overlay nicht erscheint, wenn man es lädt.
ES MUSS im Overlay-Ordner sein (dort wo auch die Sample-Datei liegt). Sonst bleibt der Editor schwarz.

13900k vCore in RTSS

Dear Unwinder, I used search, but I did not find any ... First, I love the new Overlay-Editor in RTSS, and I build some Overlays for me. [ATTACH]...

forums.guru3d.com

Nebenbei erklärt er, warum man vcore nicht über den RTSS ins Overlay bekommt ....



[Simply1337]

Auch mit deinem vorherig hochgeladenen Overlay gehts nun, muss halt wirklich im gleichen Ordner sein.
Problem das ich jetzt nur noch hab ist wie das von @UdoG , muss das Plugin Editor Teils offen haben, damit ichs ingame auch sehe.

Gibts ne Möglichkeit das Overlay "schärfer" zu machen?

edit: hm, okay Textgröße 100%...



[HisN]

Spannung etwas zu nah an der Coreclock, muss ich auch nochmal ziehen (oder ihr macht das, einfach mit der Maus das Feld wegziehen)



[UdoG]

Ich glaube ich habe meinen Fehler gefunden - und zwar overlay und Hockey nicht mit den Haken aktiviert. Teste ich heute Abend

Jetzt klappt es - musste wirklich die beiden Haken setzen



[Simply1337]

Spannung etwas zu nah an der Coreclock, muss ich auch nochmal ziehen (oder ihr macht das, einfach mit der Maus das Feld wegziehen)

Ne das kommt nur weil ich die Schrift auf 100% geändert habe, hab da schon dran rumgezogen, aber sehs auch grad.

Jetzt klappt es - musste wirklich die beiden Haken setzen

Welche, wo?



[UdoG]

Diese beide Haken:



[Simply1337]

Oh jeez, jup, jetzt gehts. Danke dir und auch HisN!



[Jacke wie Hose]

Wie bekomme ich bei RTSS only denn die Systemzeit ins Overlay, irgendwie stehe ich da auf dem Schlauch.



[HisN]

Schau Dir die Sample.ovl von Unwinder an.
Wenn da eine drinn ist, musste sie dir EIGENTLICH nur kopieren^^



[Jacke wie Hose]

Habe ich schon. Eine Uhr bzw Systemzeit ist da nicht drin.
Im AB kann man sich diese anzeigen ja lassen, mit RTSS only alledings nicht.

Ist jetzt nicht wirklich wichtig, schön wäre es trotzdem.



[ShirKhan]

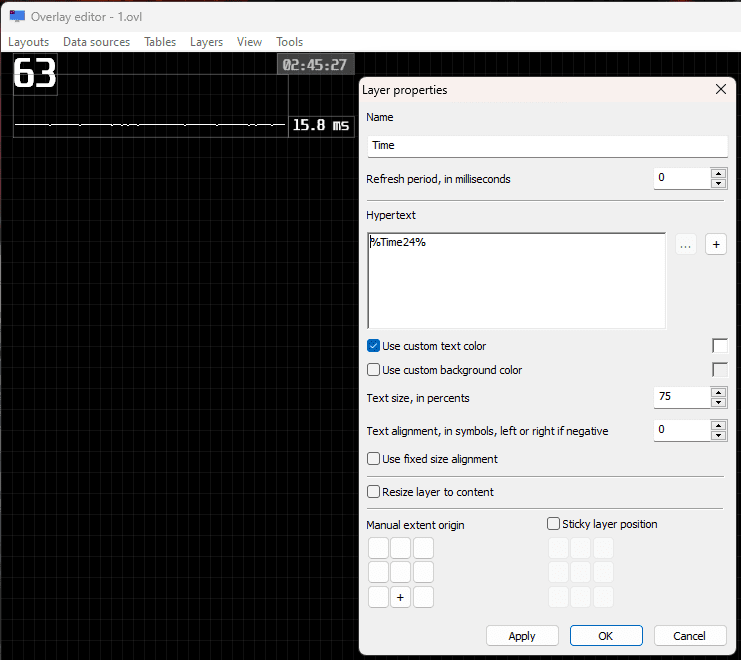

@Jacke wie Hose



[Termi]

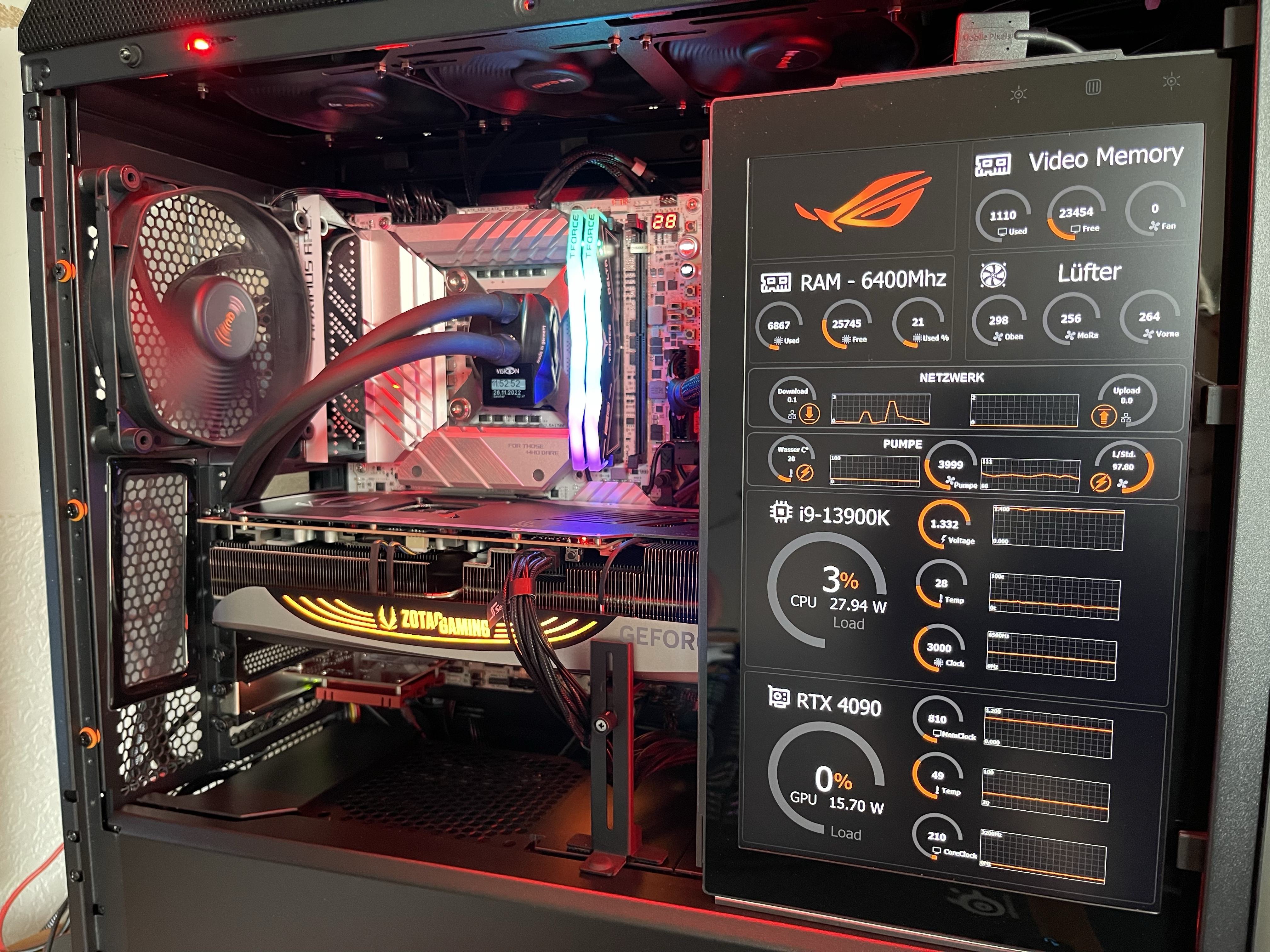

Ist die Funktionsweise vom Overlay unterschiedlich, wie z.B. Aida64 Sensorpanel bzw. bekomme ich mit dem Overlay Sachen, die Aida64 nicht kann?
Sieht hier so aus z.Zt.



[HisN]

Habe ich schon. Eine Uhr bzw Systemzeit ist da nicht drin.
Im AB kann man sich diese anzeigen ja lassen, mit RTSS only alledings nicht.

Ist jetzt nicht wirklich wichtig, schön wäre es trotzdem.

Du lässt Dir die Uhrzeit weiterhin über das AB-Overlay anzeigen (Show Systemzeit in den Settings) und schiebst das RTSS-Overlay einfach "darunter".
Und schon hast Du in der 1. Zeile die Systemzeit.

Wäre jetzt mein Ansatz.


Wir können natürlich auch @ShirKhan fragen, denn der hat die Systemzeit in seinem Overlay drinne:

[Guide] - OSD (Overlay) zur Überwachung eurer Hardware

Das macht Spaß mit RTSS! :) Ist einfacher als die quälenden Trial & Errors mit den Farbschemata von Afterburner oder der aufwändigen Zeilen- und Spaltenschieberei in HWiNFO. Von dort kommen zwar weiterhin die meisten Werte, aber einmal importiert stehen sie immer zur Verfügung. Auch die...

www.hardwareluxx.de

Edit: Ich war viel viel viel zu lahhhhhhm

Ist die Funktionsweise vom Overlay unterschiedlich, wie z.B. Aida64 Sensorpanel bzw. bekomme ich mit dem Overlay Sachen, die Aida64 nicht kann?
Sieht hier so aus z.Zt.

Nein, ist das gleiche. Nur dass Du Dich um die hübschen Grafiken größtenteils selbst kümmern müsstest.
Laufende Lüfter oder aufdrehende Kreise hat uns unwinder schon animiert vorgegeben. Und Du kannst natürlich jedes andere Logo auch einfügen, wenn Du Bock hast.



[Vista]

Anhang anzeigen 821323

was ist das rechts für ein screen ?



[Termi]

So ein Erweiterungsdisplay für Laptops ~13“, ca. 150€ , muss mal nachsehen, was das genau war ..



[HisN]

Ich wurde gerade per PN nach einer Kurzanleitung gefragt, wie man Werte in das OSD bekommt.
Hier mal eine wirklich kleine kleine Beschreibung, die aber schon fast das ganze Gerüst und die Funktion vom RTSS-Overlay beschreibt.
