[Guide] OSD (Overlay) zur Überwachung eurer Hardware

[Scrush]

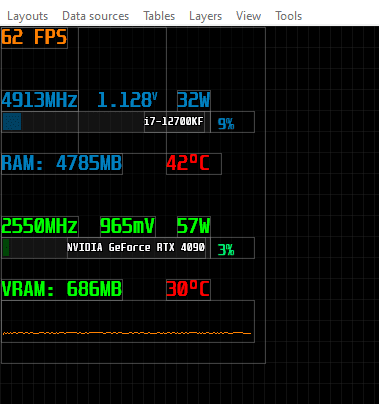

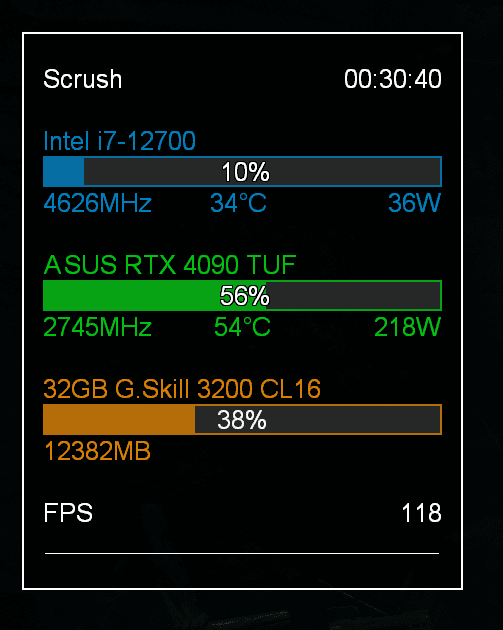

Ich hab noch schnell ein kleines Overlay zusammengestoppelt. Dauert ja nicht länger als 5 Minuten.
Das "ich brauch alle Infos"-Overlay geht ja eigentlich gar nicht, es sei denn man will irgendwas zeigen.

man endlich ein schöner editor. Danke



kann man die schriftart ändern?
ichdepp war noch global obwohl das game ein eigenes profil hatte

hab meine anpassung auch mal freigegeben ursprung hisn



[HisN]

Ne kleine Schrift, ist ne sehr gute Idee @Scrush

Kommt Cool. Klein, Schlicht, alles dabei.

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[Simply1337]

Jemand ne Ahnung, wenn ich ein Wert von HWInfo im Overlay anzeigen lassen möchte, es sich Random an ein schon vorhandenen Wert klammert?
Wenn ich die GPU Power lösche, springt es zum nächsten.



[HisN]

Es erscheint nicht random, sondern hinter dem letzten Layer in der Tabelle.

Layer - Edit List

Da kannst Du die Reihenfolge ändern.

Möchtest Du den Wert "nativ" haben, müsstest Du ihn über Data-Sources hinzufügen, und nicht den "show in OSD-Klicker" in HWinfo benutzen



[MadVector]

jemand ne Idee warum ich nach dem Wechsel von 1080 Ti auf 6950XT keine "GPU Clock" mehr im Afterburner finde?
Überhaupt hat's mir mein schönes OSD völlig ... zerschossen. Checke nicht so recht warum



[HisN]

Weil der alte Afterburner die neuen Grakas nicht kann.
Unwinder braucht halt irgend ein Sample von AMD, und die schicken ihm wohl nicht ständig welche, oder MSI oder wer weiß woher er seine Hardware bekommt.
Kein Sample: Keine Unterstützung im Afterburner.

Im RTSS sind die neuen Grakas und CPUs gerade erst angekommen. Besorg Dir die aktuellste Beta vom Afterburner, schau ob es da geht, und wenn nicht .... Wechsel zum RTSS (wobei ich sowieso glaube, dass Unwinder uns da langsam drauf trainieren möchte).

MSI Afterburner 4.6.6 Beta 5 Build 16555 Download

MSI Afterburner 4.6.6 download - Guru3D and MSI have been working hard on AfterBurner, we released an updated Beta revision of Afterburner; this application successfully secured the leading position on graphics card utilities in relation to monitoring and tweaking. We are the only official...

www.guru3d.com

Einfach mal ins Readme schauen. Dann wird Dir so einiges klar^^



[MadVector]

Vielen Dank für die Rückmeldung!
Leider weder Rivatuner (neueste Beta vorhin installiert) noch die soeben getestete 4.6.5 Beta 2 hat die GPU Clock.

Hmm, also heisst ich muss mir wohl ein komplett neues OSD im HWinfo bauen?
Da habe ich die GPU Clock gesehen und auch anzeigen können, verstehe aber langsam erst das Konzept (z.B. Afterburner und HWinfo nicht zu mischen)



[Scrush]

ähhm, idee?

Beitrag automatisch zusammengeführt: 07.12.2022

hmm jetzt wieder ok



[TurricanM3]

Gibt es inzwischen eine Lösung den highest boost clock anzeigen zu lassen?

Mal noch eine Frage die mir schon länger auf der Zunge liegt:
Warum macht man sich eigentlich die Hardware Bezeichnungen ins OSD?
Die nehmen doch nur zusätzlich Platz ein?



[BF2-Gamer]

Gibt es inzwischen eine Lösung den highest boost clock anzeigen zu lassen?

Wie ist das genau gemeint?

Warum macht man sich eigentlich die Hardware Bezeichnungen ins OSD?
Die nehmen doch nur zusätzlich Platz ein?

Wenn man seine Gameplay-Videos teilt (YouTube) oder für sich selbst archiviert, kann man (z.B. später) immer genau nachvollziehen, welche Hardware im Einsatz war.

Ich frage mich, wozu man überhaupt immer ein OSD benötigt? Klar die ersten Wochen/Monate mit neuer Hardware... aber danach?



[HisN]

@Scrush
Nach einem Standby zerhämmert es wohl die Methode wie der Takt gemessen wird.
Du hast danach den RTSS geschlossen und wieder gestartet.

@BF2-Gamer
Deshalb hat man ja ein Toggle Key.



[Scrush]

Ich frage mich, wozu man überhaupt immer ein OSD benötigt? Klar die ersten Wochen/Monate mit neuer Hardware... aber danach?

neue games, neue limits.

ich stelle meine settings in der regel so ein dass die gpu noch etwas luft hat. dafür brauch ich die auslastung der gpu in sichtweite
und ich prüfe wie viel auslastung/fps eine option frisst wenn ich sie höher stelle und entschiede anhand dessen ob sie es wert ist oder nicht
das overlay ist ja mit einem tastendruck aus und wenn ich unerwartet fps einbrüche habe, kann ich schnell sehen woran es vermutlich liegt

Beitrag automatisch zusammengeführt: 07.12.2022

@Scrush
Nach einem Standby zerhämmert es wohl die Methode wie der Takt gemessen wird.
Du hast danach den RTSS geschlossen und wieder gestartet.

jo



[BF2-Gamer]

Gibt es inzwischen eine Lösung den highest boost clock anzeigen zu lassen?

Wie ist das genau gemeint?

Ich glaube, ich weiss jetzt was Du suchst.

1.) Rechte Maustaste auf Start (Windows-Symbol) und auf Ausführen klicken
2.) regedit eintippen und dann mit Enter bestätigen
3.) Pfad = HKEY_CURRENT_USER\Software\HWiNFO64\Sensors
4.) Rechte Maustaste auf Sensors und dann unter Neu auf Schlüssel klicken und den neuen Schlüssel in Custom umbenennen
5.) Rechte Maustaste auf Custom und dann unter Neu auf Schlüssel klicken und den neuen Schlüssel in My Device umbenennen
6.) Rechte Maustaste auf My Device und dann unter Neu auf Schlüssel klicken und den neuen Schlüssel in Other0 umbenennen

7.) Unter Other0 jetzt auf der rechten Seite 3 neue "Zeichenfolgen" hinzufügen

Name = Max-Clock
Unit = MHz
Value = max("P-Core #0","P-Core #1","P-Core #2","P-Core #3","P-Core #4 *","P-Core #5 *","P-Core #6","P-Core #7")

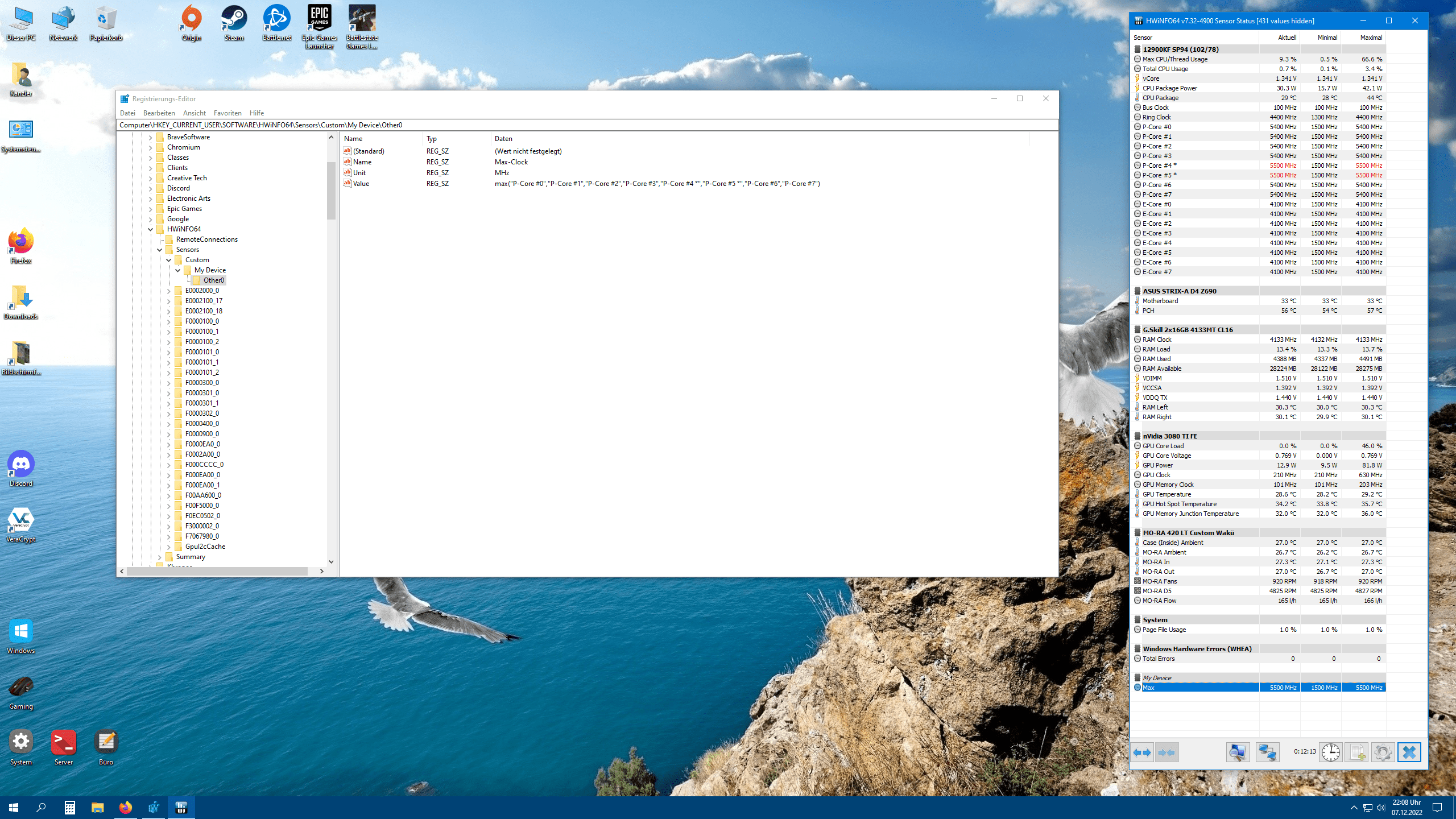

Die 8 P-Kerne müssen so benannt werden, wie es dir in HWINFO64 angezeigt wird! Das o.g. Beispiel bezieht sich AUF MEINE EINSTELLUNGEN (siehe Screenshot) !

8.) HWINFO64 beenden und erneut starten
9.) Den neuen Sensor in MSI-Afterburner hinzufügen



[MadVector]

Vielen Dank für die Rückmeldung!
Leider weder Rivatuner (neueste Beta vorhin installiert) noch die soeben getestete 4.6.5 Beta 2 hat die GPU Clock.

Hmm, also heisst ich muss mir wohl ein komplett neues OSD im HWinfo bauen?
Da habe ich die GPU Clock gesehen und auch anzeigen können, verstehe aber langsam erst das Konzept (z.B. Afterburner und HWinfo nicht zu mischen)

"Lösung" gefunden, der Treiber Adrenalin 22.11.2 Recommended (WHQL) ist gestern 8. Dezember 2022 WHQL geworden, nun funzt alles wie gehabt.
Warum es mit dem vorherigen WHQL Treiber oder sonstigen nicht geklappt hat ... keine Ahnung. Egal ich hab mein OSD wieder *freu*



[TurricanM3]

Ich glaube, ich weiss jetzt was Du suchst.

Boah 1000 Dank, hat geklappt. Aber mach dir nicht immer so eine Arbeit wegen mir. Krieg schon schlechtes Gewissen. 😐

Wenn man seine Gameplay-Videos teilt (YouTube) oder für sich selbst archiviert, kann man (z.B. später) immer genau nachvollziehen, welche Hardware im Einsatz war.

Ich frage mich, wozu man überhaupt immer ein OSD benötigt? Klar die ersten Wochen/Monate mit neuer Hardware... aber danach?

Ich find das OSD immer interessant zu beobachten, je nach Game / Situation / FPS etc. bzw. wie sich die Last / das Sys verhält / heizt / ausgelastet wird. Oft auch hilfreich um Limits aufzudecken und die Settings anzupassen (Lastanpassung GPU/CPU). Schaue da eigentlich ziemlich häufig drauf, gerade wenn mich was stört. Ich wechsle die Hardware zudem auch recht oft.



[BF2-Gamer]

Krieg schon schlechtes Gewissen.

Ich helfe sehr gerne.

Ich wechsle die Hardware zudem auch recht oft.

Oh ja...



[ChewbakkaPL]

Ist die Funktionsweise vom Overlay unterschiedlich, wie z.B. Aida64 Sensorpanel bzw. bekomme ich mit dem Overlay Sachen, die Aida64 nicht kann?

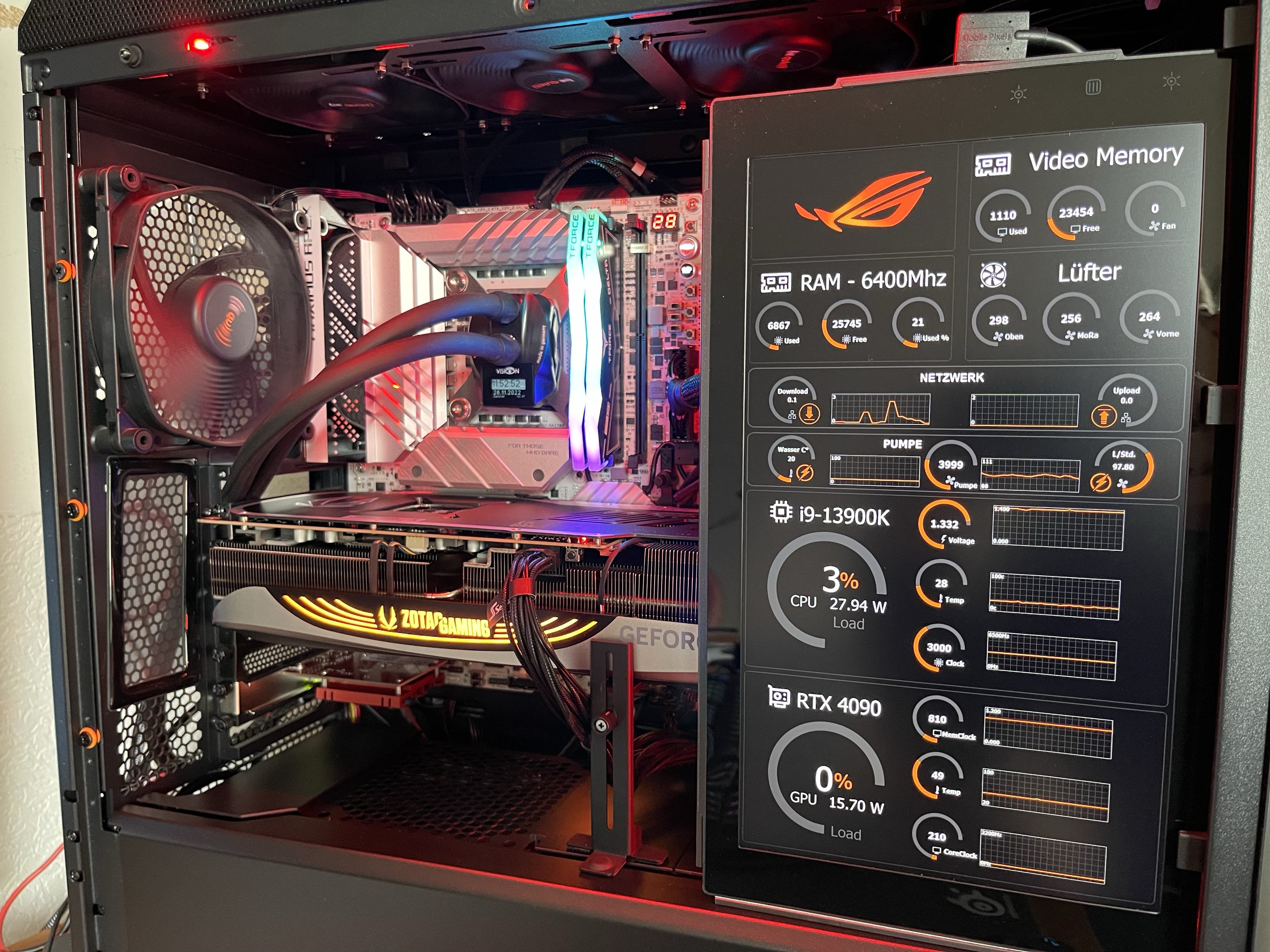

Sieht hier so aus z.Zt.

Anhang anzeigen 821323

Wow ultra geil! Könntest du bitte dein Panel teilen und mir evtl. verraten, was das für ein Monitor ist? Ich wäre dir so dankbar!



[TurricanM3]

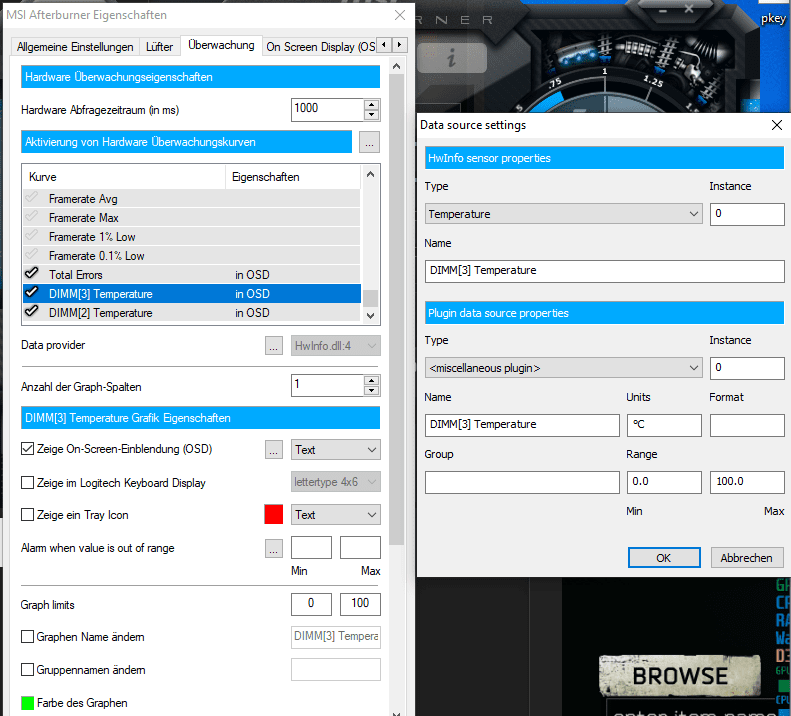

Weiß jemand warum ich mir die Dimm Temps nicht mehr einblenden lassen kann?

Anhang anzeigen 605890

Wenn ich den AB neu starte, sind die beiden DIMM Werte auch resettet und da steht dann nichts mehr von "in OSD"?
Rest funktoniert.

Gibt es hier noch immer keine Lösung?
Ich verstehe nicht warum ausgerechnet die RAMs da Probleme machen.



[Termi]

Wow ultra geil! Könntest du bitte dein Panel teilen und mir evtl. verraten, was das für ein Monitor ist? Ich wäre dir so dankbar!

Thx. Das Panel liegt bei WeTransfer unter diesem Link. Das Display ist ein angepasster Trio von Mobile Pixels.



[Vista]

MSI Afterburner software without MSI support, "project is probably dead" - VideoCardz.com

MSI Afterburner project faces difficult times Alexey “Unwinder” Nicolaychuk confirmed that Afterburner project could be dead. The most popular overclocking tool for modern graphics cards is facing licensing problems due to ongoing war in Ukraine. Due to sanctions, companies such as MSI are...

videocardz.com



[m4rci]

Hab jetzt @HisN sein Overlay mal ausprobiert, funktioniert auch wunderbar.
Allerdings fehlt mir die VCore für die CPU.

Habe die mit HWInfo in mein primitives Overlay gebracht, aber bei dem selbsterstellten von HisN bin ich ratlos.
Weiß einer wie ich die reinbekomme?



[HisN]

Gar nicht (bzw. auch nur über HWinfo), da der RTSS keine Mainboard-Werte anzeigt, und Vcore kommt von einem Mainboard-Chip und ist nicht in einem CPU-Register abgelegt.
Du startest HWinfo und wählst den Wert aus, und sagst: Ab ins OSD damit (Shared Memory aktivieren nicht vergessen) und schon erscheint er im RTSS-Overlay.



[m4rci]

Gar nicht (bzw. auch nur über HWinfo), da der RTSS keine Mainboard-Werte anzeigt, und Vcore kommt von einem Mainboard-Chip und ist nicht in einem CPU-Register abgelegt.
Du startest HWinfo und wählst den Wert aus, und sagst: Ab ins OSD damit (Shared Memory aktivieren nicht vergessen) und schon erscheint er im RTSS-Overlay.

Ja habs hinbekommen. Ist aber eher ein Flickwert statt Maßarbeit.
Wenn man in HWInfo die VCore anzeigen lässt muss man vorher einen extra Layer im Overlay machen, sonst pappt die VCore an den zuletzt angewählten an.
Außerdem kann man im RTSS keine Werte verändern, muss man alles im HWInfo machen. Recht umständlich.
Mit dem Endergebniss bin ich aber zufrieden.



[ShirKhan]

Lässt sich in RTSS keine HWiNFO-Datenquelle dafür auswählen? Wie für alle anderen HWiNFO-Werte auch?



[HisN]

Tatsächlich würde das auch gehen.



[m4rci]

Gerade probiert, einfügen kann man die quellen und auch auswählen. Bei der Vcore wird mir allerdings nichts ausgelesen.
Habe mal die Werte durchprobiert 0,0 oder 1000. Zeigt mir keine Spannung an.



[ShirKhan]

kann man die schriftart ändern?
ichdepp war noch global obwohl das game ein eigenes profil hatte

Ich habe nur ein "Global"-Profil, möchte aber testweise auch mal von Unispace auf das hübsche MS Outlook wechseln.

Warum genügt es nicht, den .ovl-Kopf zu ändern, nämlich von

[Master]
Implementation=2
FontFace=Unicode
FontHeight=-9
FontWeight=700
ZoomRatio=2

in

[Master]
Implementation=2
FontFace=MS Outlook
FontHeight=-13
FontWeight=400
ZoomRatio=2

?

Tut sich gar nichts, das Overlay erscheint weiterhin in Unicode. Was fehlt denn da noch?



[ShirKhan]

Niemand? Auch nicht @HisN?

Wo ändert ihr denn die Schriftart? Nicht direkt im .ovl?



[HisN]

Eventuell Anführungszeichen weil Leerzeichen?
Ich hab sie auch nur im Global geändert. Aber da müsste es doch auch einen Eintrag geben, den man kopieren kann.

Face=Verdana

D.h. mal im Global zum testen auf MS Outlook stellen und dann schauen und kopieren? Beide Einträge zum Testen setzen, also FontFace und Face.



[ShirKhan]

Hilf mir mal mit "Global" bitte. Wo ist das?
