Prodigy goes µAtx- Black'n'White

MaxZero0

Enthusiast
Thread Starter
Mitglied seit
13.05.2013
Beiträge
1.524
Ort
Sachsen

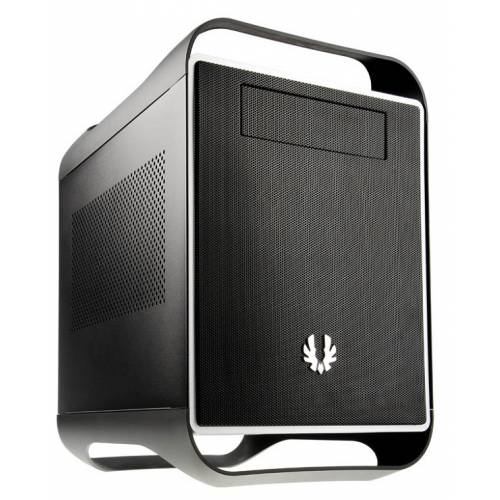

[size=+3] BitFenix? Prodigy! mItx? µAtx! [/size]





..in dem Sinne: Herzlich Willkommen zu meinem kleinen großen Projekt!

Da das hier mein erstes Projekt ist, stelle ich mich erst einmal kurz vor:
Mein Name ist Patrick, ich bin 18 Jahre jung und habe soeben die Schule hinter mir gelassen.
Ich bin Handwerklich nicht der größte, bekomme jedoch Hilfestellung von meinem Opa (der zwar keinen Schimmer hat, warum zum ... ich das mache, aber nunja :d), also verzeit mir bitte kleinere Fehler.
Ich interessiere mich seit ein paar Jahren schon für PCs und bin auch schon viel am "rumwerkeln", ich möchte das nicht als Modding bezeichnen, gewesen. Demzufolge habe ich schon einiges an Schweiß, Geld und vorallem Stunden in mein Hobby einfließen lassen, jedoch gefielen mir meine "Projekte" nie wirklich lange.
In das Prodigy habe ich mich jedoch wahrlich verliebt, wobei ich die Raumaufteilung für mItx schon immer schrecklich fand. Das hat mich letztendlich zu diesem Umbau gebtrieben.
Genug geschwafelt, jetzt kurz zu

meiner Hardware:
CPU: Intel Core i7 930
GPU: Nvidia's Thermi Fermi Geforce 480
NT: FSP 750Watt
HDD: Hitachi 1TB
RAM: 8GB Samsung
MB: Foxconn FX58M
Kühlung: Corsair H100i
Lüftersteuerung+ Laufwerk

...bitte steinigt mich nicht, der PC war zur Releasezeit der GTX 5xxer gekauft worden als Fertig-PC. Damals für unglaubliche 750€ :fresse:

Aufgaben:
-Alle notwendigen Bleche zuschneiden und anbringen
-Meshteile und Ausschnitte mit weißen Rahmen versehen
-H100i "modden"
-Gehäuse entkernen
-Seitenteile ausschneiden
-2x Enermax Cluster 80mm und Kaltlichtkathoden/LED-Strips bestellen
-BitFenix Alchemy Sleeves in weiß kaufen

-Lackieren

Was ist neu?
BitFenix hat mir heute am 01.08. ein sehr nettes Angebot gemacht: Sie wollen mich mit Hilfe des Versandpartners Caseking sponsern. Da sage ich natürlich nicht nein und möchte mich an der Stelle auch nochmal recht herzlich dafür bedanken! Nur wenige bekommen solch eine Möglichkeit bei ihrem ersten Mod! Was genau gesponsert wird, könnt ihr natürlich im dazu gehörigen Update nachlesen.
Evtl wiederhole ich mich ja, aber ich möchte mich nochmal bei BitFenix, Caseking und speziell Daniel vom BitFenix-Support hier im Forum für die Bereitstellung der Komponenten, als auch den äußerst netten Kontakt bedanken, super Sache! :wink:

caseking.jpg BitFenix.png

Ziel:
Ein µAtx Prodigy ganz in Black'n'white, welches mein hoffentlich treuer Begleiter zu LAN-Partys und Co. wird. Maximum Power auf kleinstmöglichem Raum sozusagen.

Sooo, genug gelabert, das war sozusagen der Startschuss für mein Projekt.
Bilder folgen, sobald es etwas neues gibt- höchstwahrscheinlich morgen also.
Für Kritik/Fragen/Anregungen bin ich natürlich immer offen.

In dem Sinne: Viel Spaß beim Verfolgen meines ersten Projektes! :)

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Noch so einer :d
Bei dem Prodigy gefällt mir die Raumaufteilung aber über haupt nicht, und das MB wäre auf der falschen Seite :schief:

Noch so einer :d
Bei dem Prodigy gefällt mir die Raumaufteilung aber über haupt nicht, und das MB wäre auf der falschen Seite :schief:

Bin auf deine Umsetzung gespannt.
Hatte mich auch schon gefreut, als das Prodigy-M für µATX angekündigt wurde... Aber was die sich bei der Raumaufteilung gedacht haben.... :shake:
Das hätte man wirklich besser lösen können und ich hoffe dir gelingt das.

Naja ich hatte es ja schon mal probeweise mit Sperrholz nachgebaut. Cpu-Kühler ist auf 13cm, die GraKa-Länge auf 480Niveau (27,5cm?) beschränkt (bei Verwendung eines Dualradis in der Front). Mehr verrate ich aber noch nicht. :)

Zuletzt bearbeitet:
Sooo liebe Leute, hier ein kleines, bei dem Wetter aber feines
[size=+3]:banana: Update :banana:
[/size]

Viel gibt es nicht zu berichten, und da Bilder mehr als 1000 Worte sagen, kommt hier mal ein kleines:


Wie ihr seht, habe ich heute/gestern Abend mal das ganze Gehäuse entkernt und den Boden teilweise rausgeschnitten. An der Stelle sitzt später das Laufwerk. Ich wollte aus Kostengründen ein "stinknormales" Laufwerk verbauen (können), zumal auch BlueRay evtl. noch ein Thema spielen wird.
Auch die Seitenteile wurden heute modifiziert. Auf der von vorn betrachtet linken Seite, wird es ein großes Window (~25x25cm) geben, auf der rechten Seite nur ein 15x15cm Loch, damit auch das Netzteil seine Frischluft bekommt. Bilder dazu gibt es morgen, mein Handyakku war leider alle :fresse2:

Heute Abend geht auch noch meine Bestellung raus, darin enthalten ist:
-2x Enermax Cluster 80mm
-1x Arctic Cooling MX-2
-2x Fractal Design Silent R2 40mm


Das soll's für heute erst einmal gewesen sein, falls ihr Anregungen o.Ä. habt, immer her damit.

Btw habe ich an die Sleeve-Götter unter euch nochmal eine kleine Frage: Die weißen Sleeves von mdpc (Nils), sind die UV-aktiv? Ich plane nämlich alle weißen Teile mittels UV-Licht zu beleuchten. Bei normaler Farbe klappt das 1a, da sollte es ja bei dem (Textil-?)Sleeve auch kein Problem geben, oder?

Wofür denn bitte 40er Lüfter? :eek:

Wer tut sich das denn freiwillig an?

Der 40er bringt doch grade mal 18.0 dB/A auf den Tacho von daher. Ich hatte auch einige Zeit 40/80 Lüffis im einsatz inkl. Drossel hört man die nicht.

Abo

Stimme ich SpeedX4 zu. Ich habe auch so nen Quirl auf dem Mainboard und den hört man nicht. Da ist meine 480 bei 30% Drehzahl lauter.
Da die 480 das Gehäuse aber nahezu "teilt" möchte ich an den untersten 2 Slotblenden die beiden 40er anbringen, damit in der unteren "Kammer" auch ein Luftzug entsteht. Inwiefern das was bringt, werden Tests zeigen. :)

Btw: Danke für das Abo :)

Ja selbst damals hatte ich auf dem ASRock 890FX Deluxe5 den 40er Lüfter auf den Spawas (Der dabei ist) und der dreht bei 35xxupm war ebenso nicht zu hören. Manche machen echt
ein Drama :d

Genauso wie mit den Netzteilen...Ich habe seit Jahren "einfache" FSP-Netzteile und sie gehen ausnahmslos alle noch :d

It's Time for a
[size=+3]Update
[/size]

Ein weiterer Tag über 30°C ist nahezu vergangen. Ein Tag voller Schweiß, Leid und Blut und Fortschritten. Ein typischer Tag im Leben eines Modder eben. :d

Nunja, genug geschwafelt, kommen wir zum Thema:

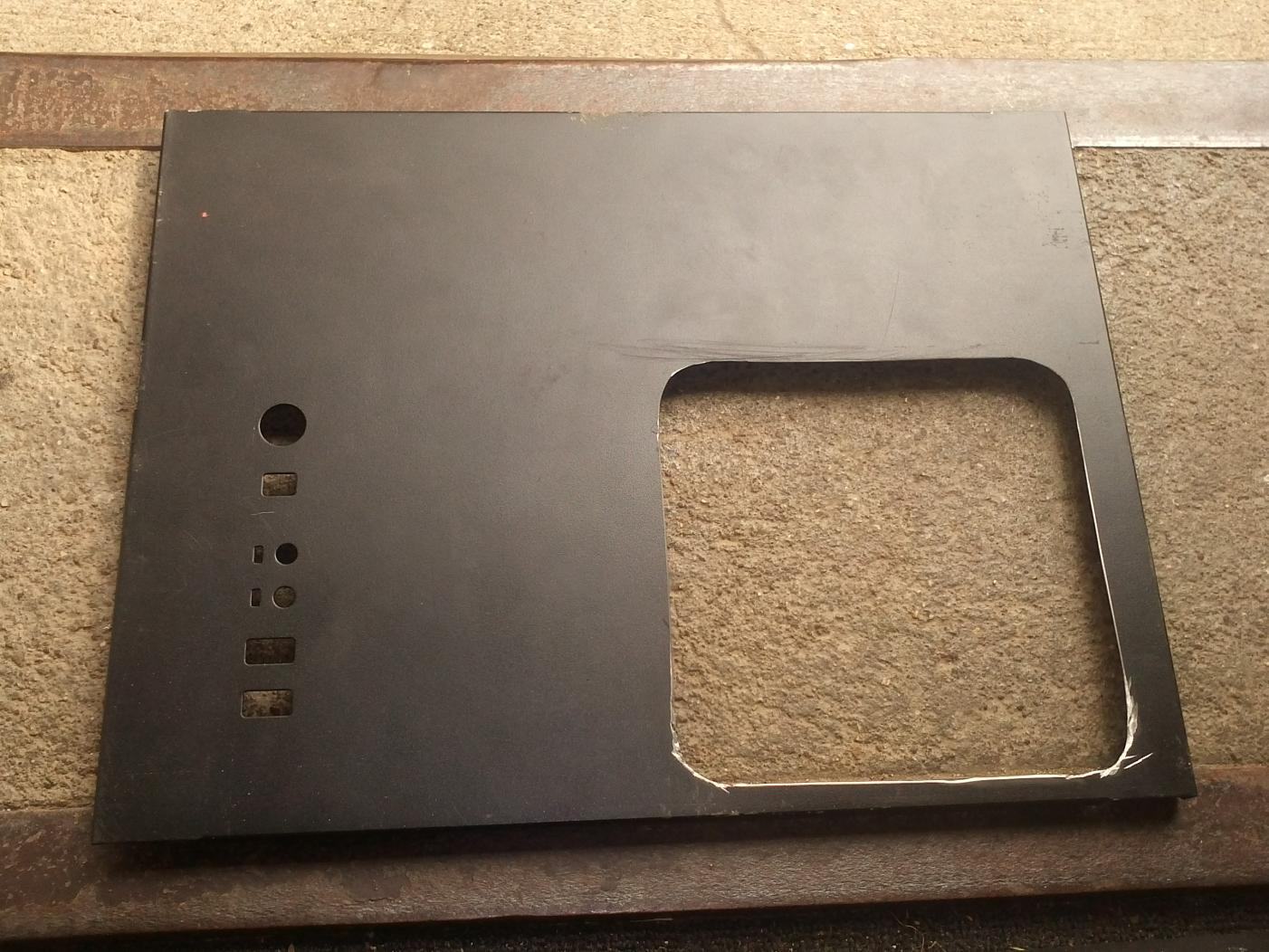

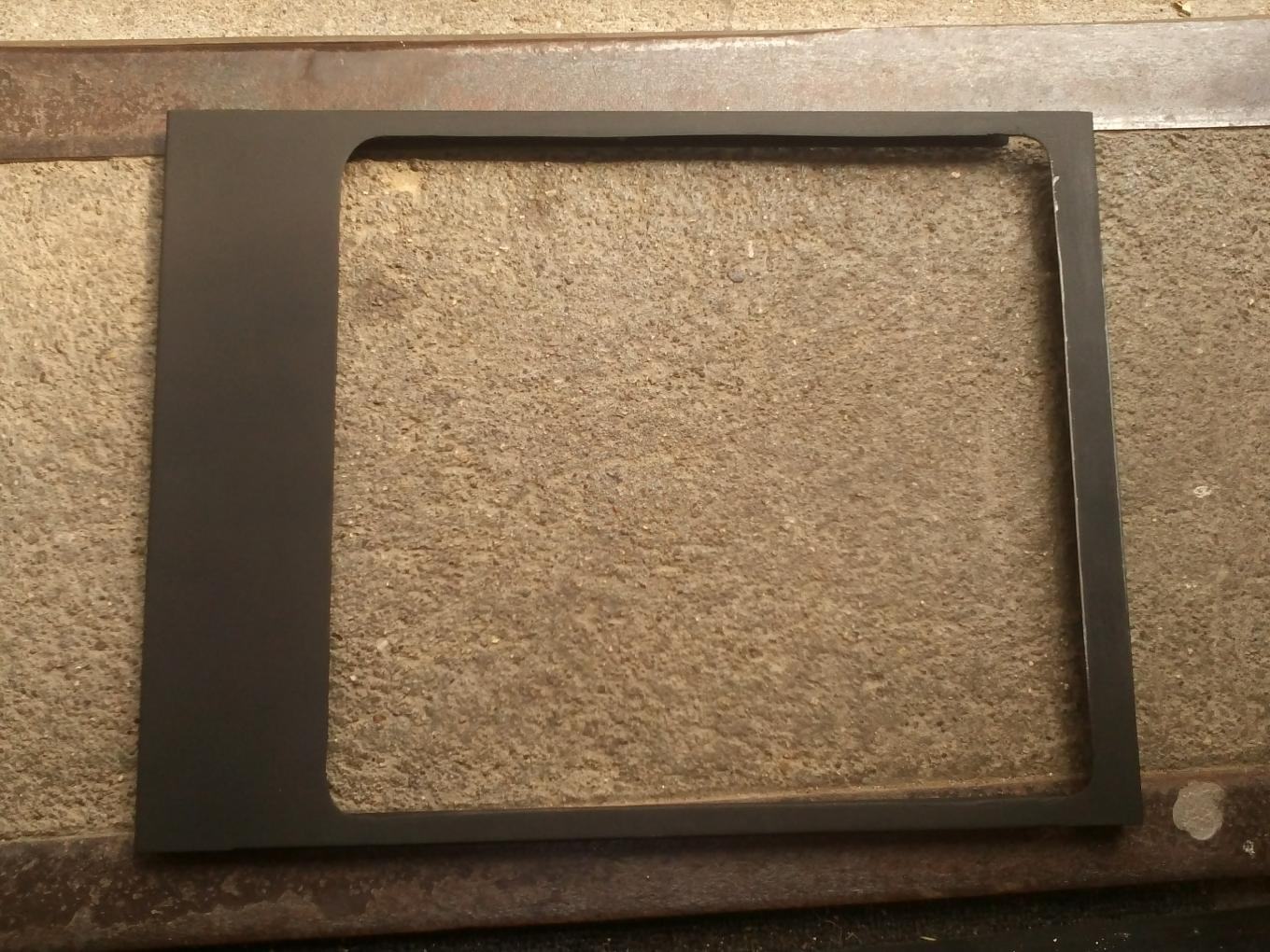

Da ich euch gestern leider die Bilder der Seitenteile vorenthalten musste, reiche ich die heute selbstverständlich nach.

IMG_20130726_151339.jpg IMG_20130726_151511.jpg

Was gibt es sonst noch zu berichten?
Nun, ich habe mich heute am später Nachmittag an den Bau der größeren Alu-Teile gemacht. An der Zahl 3 Stück, welche erst einmal grob in Form geschnitten wurden und im Laufe der nächsten Woche dann entsprechend der Hardware ausgeschnitten werden. Und da ich natürlich auch zwei linke Hände habe, ist mir das passiert, was ich seit längerem befürchtet hatte: Metall in der Pfote. Aber nungut, davon lässt sich ein Modder bekanntlich nicht stören. :fresse:
Auch habe ich mich jetzt dazu entschieden, mir BitFenix Alchemy Kabel zu bestellen, da mir eine wunderbare Idee in den Sinn gekommen ist, dazu nächste(?) Woche mehr.

Schluss endlich die versprochenen Bilder:

IMG_20130726_151944.jpg IMG_20130726_194028.jpg

Das Bild dient nur einmal der Veranschaulichung, wieviel platz derwegen in einem Prodigy ist! Das MB ist um 180° gedreht, ich weiß, das kommt im Finalzustand aber andersherum rein (natürlich ein anderes Mainboard)




Das WE über werden höchstwahrscheinlich keine Updates kommen, außer der Postbote war fleißig. Ab nächsten Montag geht es dann wieder mit allem Elan voran.
In dem Sinne: Macht's gut und genießt euer Wochenende! :)

BTW: Ich sehe gerade, dass das rechte Seitenteil mit dem Netzteil Ausschnitt auf den Bildern echt schlimm rüberkommt! Ich kann euch aber versichern, dass das in Real nicht allzu schlimm aussieht und vor dem lackieren noch verschwindet.

Täglich grüßt das Murmeltier:
[size=+3]:hmm: Update :hmm:
[/size]

Sooo, heute gibt es nichts allzu viel zu verzeichnen.
Der Postbote lässt (immer) noch auf sich warten. Hoffentlich kommt der bald- die Spannung steigt :d

Was gibt's sonst neues:?

Heute wurde das Laufwerk eingepasst, wofür ich ja extra das Loch in den Boden gesägt hatte. Dazu noch ne kleine Blende hinten dran, um an die Kabel zu kommen. Aber schaut selbst:


Als ich das fertig hatte, hab ich mich mal kurz dem Bodenblech gewidmet und ein paar Löcher gemacht. Dazu morgen mehr.

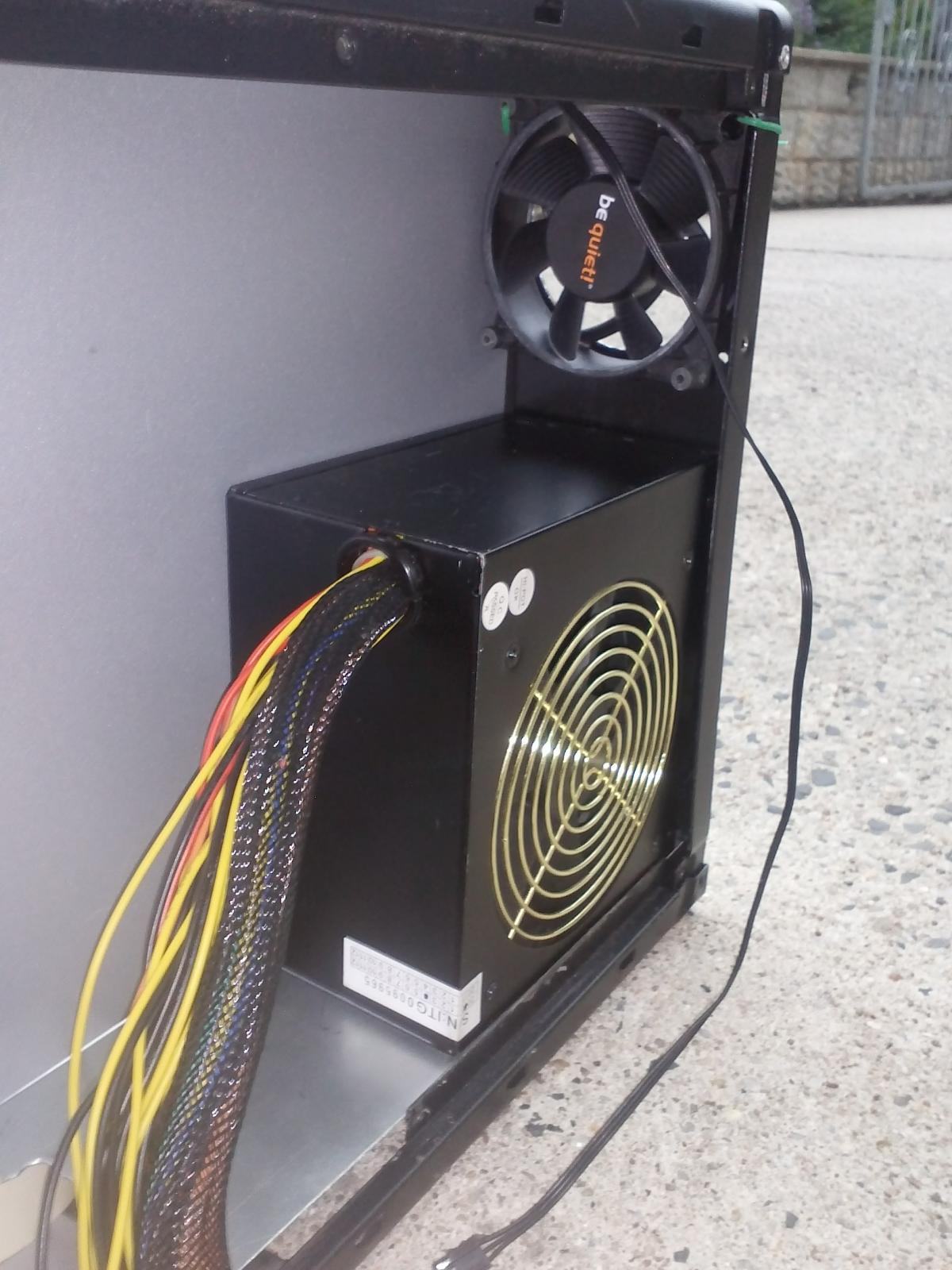

Heute fertig geworden (oder auch nicht- das Schleifen fehlt noch) ist aber die Rückseite, zumindest was die Netzteil und Festplattenseite angeht. So sitzt das Netzteil nun an seinem Platz und selbst der kleine BeQuiet hat (provirsorisch befestigt) heute schonmal seine Runden gedreht:


Vor den kleinen Quirl kommt später dann meine Festplatte, die will ja schließlich auch gekühlt werden.


Was steht für Morgen an?
Für morgen ist erstmal die Fertigstellung (größtenteils, da noch Kabel fehlen- Postboooteeeeeee!!!!!! :fresse2:) des Bodenbleches angesetzt. Falls ich noch dazu komme, werde ich mal den Radiator der H100i einpassen und schauen, wie ich den befestigt bekomme.
Auch die Festplatte werde ich noch anbringen, dazu brauch ich allerdings noch ein paar Ideen, meine Ansätze gefallen mir nicht so wirklich. Aber das wird wohl nicht mehr in mein Pensum für morgen passen...

Naja, wie dem auch sei, vielleicht überrascht mich ja auch der Postbote.



In dem Sinne: Macht's gut, haut rein, Ciao oder wie auch immer! :)

Da ich heute unerwartet unsere Volleyballer unterstützen musste, bin ich leider nicht wirklich weiter gekommen, was mein Case anbelangt.
Deshalb nur ein kleines:
Update​


Ja, was ist denn heute geschehen?
Heute hab ich mal der Probe halber mein Mainboard reingesetzt. Aber Leute, bitte, wer zum §"%)$"!!! verklebt bei nem Sockel 939 MB die Backplate?! Nach bestimmt 10 Jahren sitzt die fest wie sonstwas...
Aber auch der Radiator hat heute seinen Platz gefunden. Allerdings wird er nur durch ein Stück Draht in seiner "Vertiefung" gehalten. Das werde ich natürlich schnellstmöglich ändern.

Oh und fast hätte ich's vergessen: Caseking war doch gestern so nett, mir mitzuteilen, dass meine Bestellung noch nicht raus sei, da weder die Enermax Cluster, noch das 24-Pin-Verlängerungkabel auf Lager wären...
D.h. Die Post wird frühestens Ende der Woche bei mir klingeln und ich muss noch eine zweite Bestellung in Auftrag geben -> nochmal Versandkosten :wall:



Naja, wie dem auch sei: Machts juuuuut und bis Morsche! :d

Ich lese schon seit beginn, dein Log ist wirklich toll geschrieben. macht Spass das Projekt mitzuverolgen.

Lass dich nicht demotivieren von der kleinen Wartezeit der Hardware. Ich warte schon über einen Monat. Es geht immer schlimmer ;)

Ein "stiller Mitleser" also...Danke! :)

Nein, definitiv nicht, keine Angst.
Es geht immer schlimmer? *schmunzel*
...mir fällt da spontan der arme Smatter ein, welcher seit Wochen auf sein Mainboard wartet :fresse2:

Ein "stiller Mitleser" also...Danke! :)

Nein, definitiv nicht, keine Angst.
Es geht immer schlimmer? *schmunzel*
...mir fällt da spontan der arme Smatter ein, welcher seit Wochen auf sein Mainboard wartet :fresse2:

naja, so schlimm ist es doch nicht, ich habe doch nun das GA Z87N bestellt, solange konnte ich es auch nicht aushalten..:fresse2:...und es macht was es soll....funktionieren...;)

@ MaxZero0 gibt es denn mitlerweise neue Bilder? :) Bin neugierig wie es sich entwickelt

Genialer Mod ! Daumen hoch für dich un nen abo.

Ich bin grad auf die idee gekommen sowas vllt auch mal umzusetzen. Für die ersten test und den aufbau hab ich noch nen c2d mit nem micro atx board hier und wenn das alles passt wandern mein normales system dann iwann (neues Mb muss natürlich her) dann darein. Kannst du mir mal den gefallen tun und bilder von oben (besonders mittig um zu sehen wie es oben mit lüftern und platz aussieht) machen und von inneren vorderen teil.

Geht darum da ich ne Wakü wie in der Sig habe das ich die schon gerne intern verbaut kriegen würde. natürlich müsste der 360er dann weichen jedoch wäre es interessant ob man mit nem bisschen arbeit nen 280er in die front kriegen könnte und nen 240er in den deckel oder ob das doch zu eng werden würde.

also wäre super wenn du mir mal die innenabmessungen der front geben könntest und den abstand der inneren front zum oberen ersten lüfter und evtl ne einschätzung ob das passen könnte.

Immer mit der ruhe junger Mann, Bilder folgen gleich :d
Vielen Dank Gubb3L. Bilder kann ich dir gerne morgen paar machen, freut mich, dass so viel Interesse besteht!
Ich kann dir erst einmal so viel mitteilen: Vorne gibt es Platz für nen 240er Radi, aber das wirst du dann noch auf den Bildern sehen. Alternativ dürften, solange du den 5,25" nicht belegst, sogar 2 140er in die Front passen. Allerdings kein 280er Radi, da die Anschlüsse nicht mehr rein passen. Dazu müsstest du dann im Boden nen kleinen Ausschnitt für die Anschlüsse machen. Ein 240er im Deckel sollte theoretisch machbar sein. Ob er dann allerdings mit dem 280er in der Front kollidiert? Ich vermute es
Tante Edit meinte gerade, dass die zwei 120er trotz Radi in der Front definitiv in den Deckel passen. Nur den Radi wirst du von außen befestigen müssen.

[size=+3]Update
[/size]

Btw: Die fast "perfekte" Überleitung, danke Gubb3L:

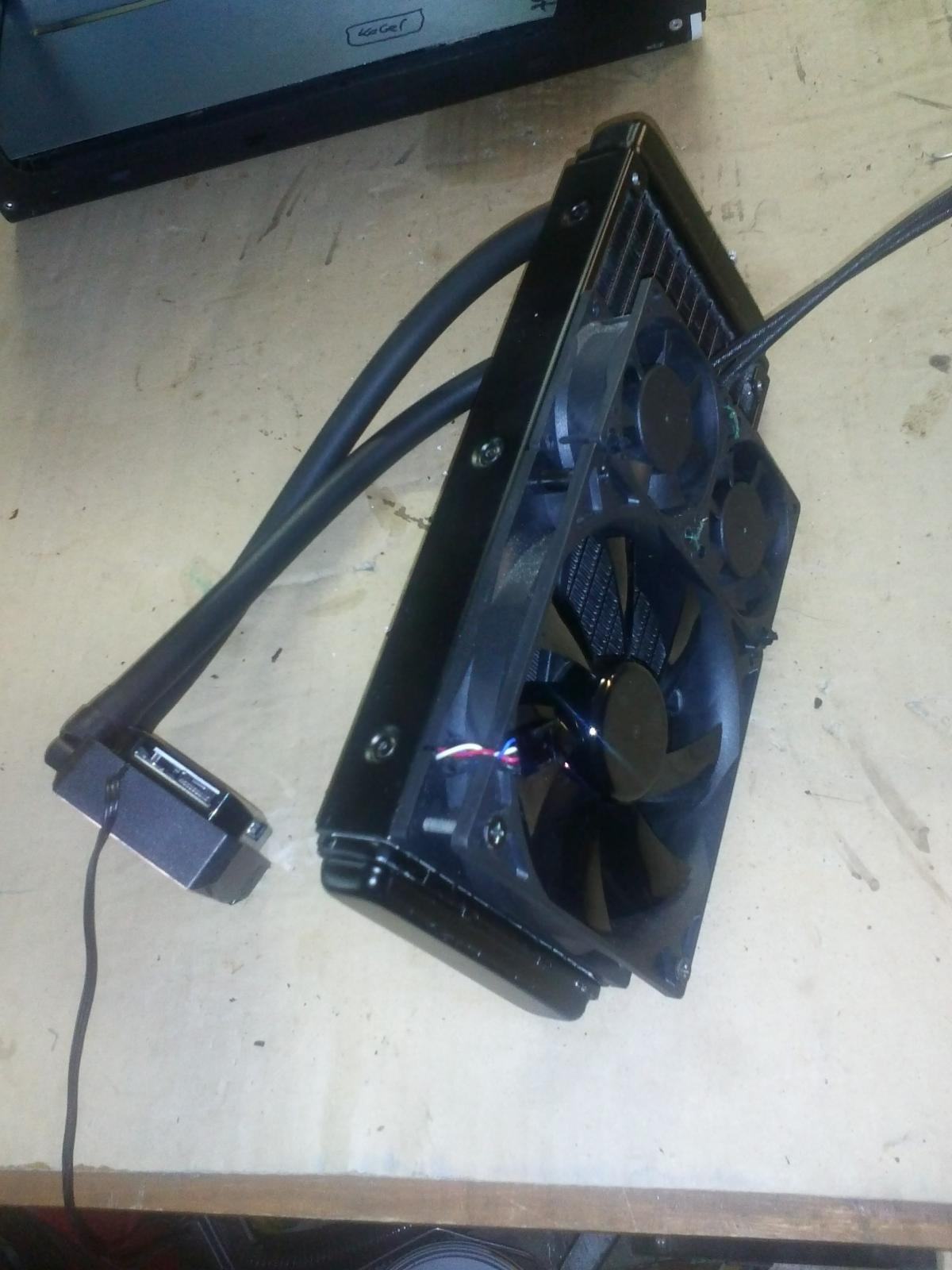

Heute hat nämlich meine Corsair in der Front Ihren Platz gefunden. Dadurch, dass ich eigentlich eine Lüftersteuerung brauche (da mein Board=OEM=beschissen...eiden), kann ich die Corsair nicht "voll" bestücken. Deshalb musste ich auf 1 120er und 2 60er Lüfter zurück greifen- mal schauen, wie sich die Temperaturen so entwickeln.

IMG_20130731_181957.jpg IMG_20130731_182009.jpg

Preisfrage: Um welchen Sockel handelt es sich bei dem Board im Hintergrund? :d

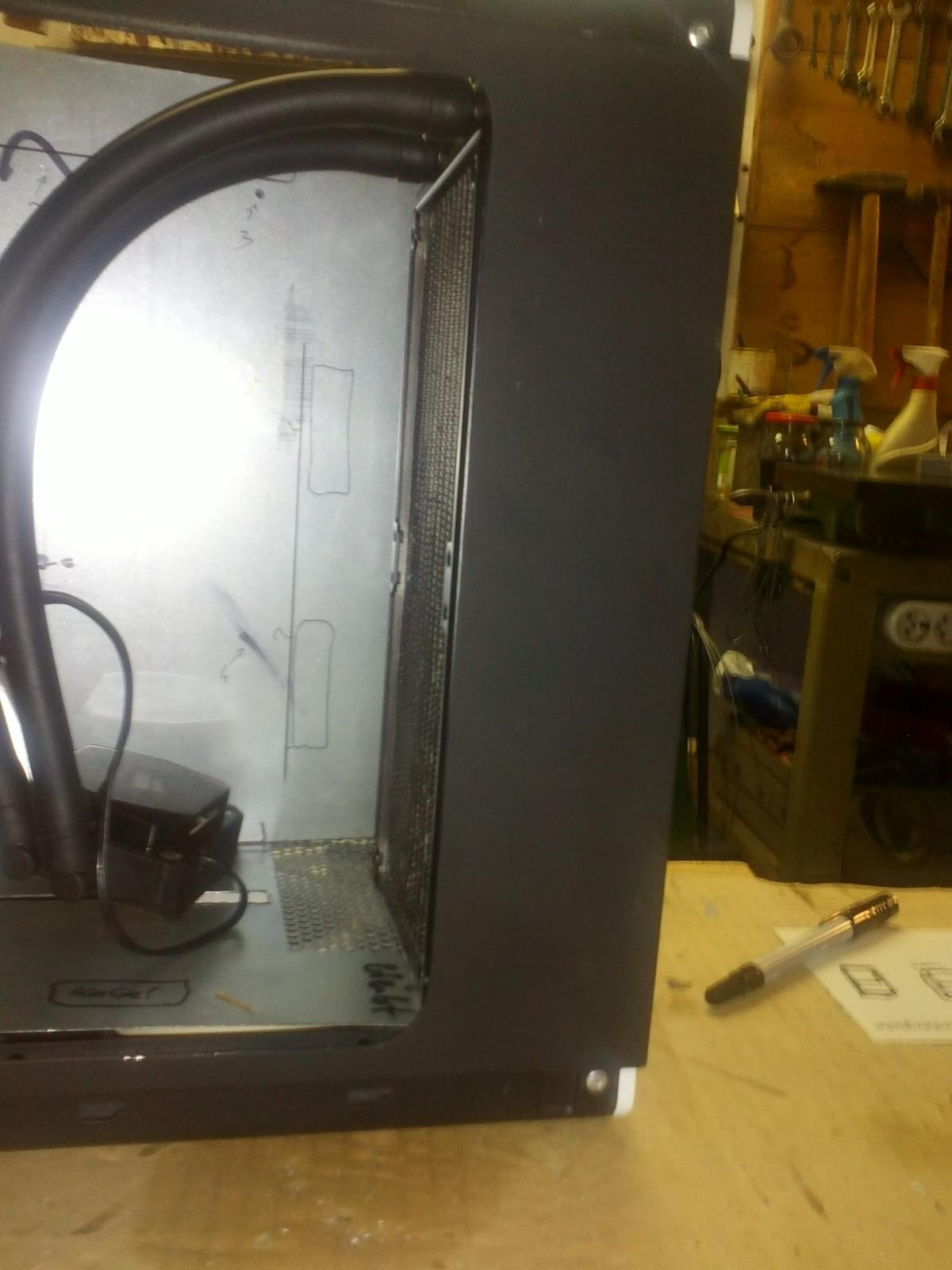

Zurück zum Thema: Wie Ihr im Folgenden sehen könnt: Das Fenster endet genau da, wo der Radi anfängt- yiiiheaaaah.

IMG_20130731_182907.jpg IMG_20130731_182736.jpg IMG_20130731_182528.jpg


Was folgt demnächst?

Als nächstes wird wohl die Halterung für den Radiator angefertigt werden. Denn aufgrund der beengten Platzverhältnisse werde ich die Schläuche doch recht sehr biegen müssen, was sich natürich auch an der Lage des Radiators zeigen wird. Deshalb möchte ich mir sozusagen einen öffenbaren "Käfig" bauen. Mehr verrate ich euch noch nicht. :)

Zuletzt bearbeitet:
Danke für dein Feedback. Ich würde auch ne Lüftersteuerung verbauen jedoch vermutlich etwas anders. Bei mir dürfte es nen kleinerer Window ausschnitt werden und dafür im unteren "balken" dann einen ausschnitt für meine lüftersteuerung die ich dafür noch von der befestigung kürzen werde.

Das mit dem 280er in der front habe ich mir schon fast gedacht. ist leider etwas schade für mich. muss ich mal gucken ob ich mit 2x240er mein system überhaupt gekühlt kriege oder ob ich gänzlich auf externe radiatorfläche setze und nur einen 240er intern verbaue. Bin nicht so der Fan davon alles extern zu haben da ich gerne die möglichkeit habe das system auch portabel und funktionsfähig zu haben ohne den großen radiator mitzuschleppen ;)
erstmal das prodigy jetzt günstig besorgen. Nen neuen muss es ja nicht sein wenn ich es eh komplett zerlege ^^.

Hab grad was interessantes gesehen. Da hat ein User nen M-atx board relativ normal so wie es ein ITX board verbaut und nur die rückwand geändert. da muss ich auch mal genauer gucken. würde mir evtl etwas mehr platz für den oberen radiator geben.

Stimmt, das habe ich auch schon gesehen. Sehr interessant, obwohl es mir dort nicht gefällt, wie das Bord über das Blech hinausragt.
Btw: Wenn du das Frontpanel verlegst, hast du Platz für 3 240er Radis intern. Der dritte stände dann halt parallel zum Mobo im Netzteilraum. Der Netzteilraum bietet die ja 86mm in der Breite: 5mm Abstandhalter für den Radi (30mm)+Lüfter (25mm) macht zusammen 60mm. D.h. sollte problemlos rein passen. Allerdings solltest du dann ein kurzes Netzteil mit CM oder sehr kurzen Kabeln haben. ;)

Preisfrage: Um welchen Sockel handelt es sich bei dem Board im Hintergrund? :d

Es ist ein ASUS A8NE-FM mit Sockel 939. ;)
Und was ist der Preis? :p

Brauchst du wirklich eine Lüftersteuerung?
Man könnte die Lüfter doch einfach mit einem 7V(5V)-Adapterkabel betreiben oder eine Lüftersteuerung verwenden, die in einer Slotblende steckt.
Wären zumindest Optionen, um dann doch zwei 120er zu verwenden.

Na Wahnsinn, Respekt :p
Ein Update heute Abend :d

Mit der Lüftersteuerung bin ich auch noch nicht ganz zufrieden. Ich werde mir mal die Temperaturen an gucken wenn ich "fertig" bin und danach wird dann entschieden. Evtl wandern die Steuerung ja auch ins rechte Seitenteil...

Stimmt, das habe ich auch schon gesehen. Sehr interessant, obwohl es mir dort nicht gefällt, wie das Bord über das Blech hinausragt.
Btw: Wenn du das Frontpanel verlegst, hast du Platz für 3 240er Radis intern. Der dritte stände dann halt parallel zum Mobo im Netzteilraum. Der Netzteilraum bietet die ja 86mm in der Breite: 5mm Abstandhalter für den Radi (30mm)+Lüfter (25mm) macht zusammen 60mm. D.h. sollte problemlos rein passen. Allerdings solltest du dann ein kurzes Netzteil mit CM oder sehr kurzen Kabeln haben. ;)

Naja hinten wird vermutlich nicht wirklich viel platz bleiben. Bei mir müssen ja auch irgendwo ne hdd + ssd und pumpte untergebracht werden. Hab da aber grad schon ne neue idee gehabt. wieos nicht einfach den 280er in den boden montieren. ich wenn ich die originalen gummi teile benutze steht das gehäuse eh relativ hoch über dem tisch wodurch ich untenrum genug platz haben sollte. dann könnte es evlt was mit nem 240 vorne 240er oben nd 280er im boden werden. wird aber alles mehr als eng. Mal gucken wie es ausschaut wenn das gehäuse dann mal hier ist. morgen erstmal letzte klausur dieses semester :)
