Projekt "Black Beauty" (Update 17.11)

2beornot

Enthusiast
Thread Starter
Mitglied seit
27.05.2009
Beiträge
308
So bezüglich dem Projekt gabs eine grosse Änderung. Anstatt des geplanten Gehäuses, also dem Enermax Big Chakra, wird ein Corsair D-700 verwendet. Habe mich mal quer durch einen Overclock.net thread geklickt und mich kurzerhand in das Gehäuse verliebt. Hiermit möchte ich meinem Projekt den Namen Black Beauty geben.

Folgendes ist geplant, beziehungsweise wird sobald die Prüfungen durch sind und die Bestellung eingetroffen ist in die Tat umgesetzt.

- In den Deckel kommt ein Phobya 480er
- Das Farbschema wird nach wie vor Rot / Schwarz sein, jedoch neu mit Carbonlook
- Seitenfenster wird reingemacht
- Geplant ist ein weiter ein 140er + 280er in der Mitte, Erklärungen folgen
- Laufwerkkäfig entfernen
- Abdeckung für 5.25" Käfig
- Gehäuse für Luftstrom von unten (kalt) nach oben (warm) optimieren (Da muss wohl ein Loch in das Mittelblech und evt unter den 2. Laufwerksschacht unten mit Staubfilter)
- CPU Kühler mit 3D Carbonfolie beziehen (50cm x 120cm 59Sfr. :fresse: ) und weitere Teile optisch aufmöbeln
- Acrylglasentkopplung auf dem Top zwischen Blende und Gehäuse, ähnlich einen Shroud, sollte aus einem Stück Custom gefertigt werden (mit LED-Effekt von den Lüftern)



To do List:

- 1. Bestellung Aquatuning *erledigt*
- Dremel besorgen *erledigt*
- Carbonfolie besorgen *erledigt*
- Gehäusedeckel aufdremeln *erledigt*
- 480er inkl. Blende verbauen *erledigt*
- Sleeven *working@*
- Kleinteile mit Carbonfolie beziehen *erledigt*
- Acrylglasshroud für Gehäusetop *erledigt*
- Seitenfenster *working@*
- 2. Bestellung Aquatuning *erledigt*
- Gehäusemittelboden optimieren für 420er *erledigt*
- Laufwerkkäfig rausoperieren *erledigt*
- Kabelmanagement *working@*
- Einbau Wakü *erledigt*
- Lackieren des CD-Laufwerk
- Einbau Laufwerkblende (Lian Li) *working@*
- Beleuchtung installieren




Neue geplante Hardware:

- Corasir 700D *besorgt*]
- Seasonic X-660 Gold *besorgt*
- As Rock P67 Fatal1ty *besorgt*
- Intel I7 2600K *besorgt*
- Ram 2*4GB Patriot Sector 5 *besorgt*
- NVidia 560 GTX S/OC oder GTX 570 *besorgt*

Bilder geplante Hardware:-
]





Update 10.05
Nachdem sich schon länger nichts mehr getan hat gibt es jetzt wieder Neuigkeiten. Das System läuft ohne Probleme, schnurrt leise vor sich hin. Doch einige optische Aspekte haben mich mit der Zeit gestört. So kann ich mich unterdessen mit den Carbonlüftern nicht mehr richtig anfreunden. Auch die Montage des AGB ist mir ein wenig zu langweilig und allgemein zu wenig farbige Schläuche da :d . Darum wird in Kürze folgendes neu gemacht. Phobya Lüfter werden durch Enermax mit roten LEDs ersetzt, das sollte dann optisch auch was hermachen. Der AGB wird neu wagrecht verbaut, also halb im Käfig. Dies hat den Vorteil dass die Verschlauchung nacher besser aussehen sollte. Dann kommt ein Aquacomputer Ramplex rein (juhu noch mehr Schläuche). Die bis jetzt ein wenig gemischten Tüllen werden durch Bitpower Carbonlook Schraubtüllen ersetzt, so dass alles nach schön schwarz aussieht. Ebenso kommt ein DFM rein (irgendwo nach der Pumpe im Kreislauf). Da der Masterkleer clear Schlauch schon bei der Lieferung sehr gelblich war und sich das seit der Inbetriebnahme nicht verbessert hat wird dieser ersetzt. Neu kommt ein Tygoon 15.9/9.5mm Schlauch rein. Die bis jetzt rote Flüssigkeit wird zuerst einmal durch durchsichtige ersetzt. Der Clou dabei diese ist dann UV Red aktiv und wird über mehrer UV Kathoden hoffentlich gut in Szene versetzt. Dazu kommen noch ein paar rote LED's. Natürlich werden dann auch noch die 24Pin, sowie die 8Pin Verlängerung gesleevt.
So glaube das wars dann soweit!

Update 17.11
Es ist eine Weile her seitdem sich hier was getan hat. Doch nun geht es Richtung Endspurt. Neue gesleevte Kabel wurden eingesetzt und auch endlich ein DFM in Betrieb genommen. So konnte auch endlich die Verkabelund auf der Rückseite des Trays so fixiert werden, dass die Rückwand wieder eingesetzt werden konnte. Was es jetzt noch zu tun gibt, ist das Seitenfenster zu dremeln. Ebenso wäre noch das Laufwerk zu verbauen, doch das stresst momentan nicht. Die Lian-Li-Blende vorne wurde schon verbaut, was jetzt noch fehlt ist den Mechanismus zum öffnen des Laufwerk zum laufen zu bringen. Ebenso möchte ich noch das silberne Metallstück auf dem Ramkühler mit Carbonfolio beziehen.

Erste Bestellung ist raus:
1 x Phobya ATX-Überbrückungsstecker (24 Pin) - Schwarz 2,26 CHF*
1 x Masterkleer Schlauch PVC 16/10mm (3/8"ID) Clear 3,3m (10ft) "Ret 13,60 CHF*
1 x Alphacool Plexi Beleuchtungsmodul G1/4 2,82 CHF*
1 x Innovatek Protect Konzentrat by Aquatuning 500ml 12,47 CHF*
2 x Y-Kabel 3Pin Molex auf 2x 3Pin Molex 2,03 CHF*
12 x 10mm (3/8") Schlauchanschluss G1/4 mit O-Ring (Perfect Seal) - b 2,03 CHF*
1 x T-Stück - G1/4 einschraubbar - 2x Innen 1x Außengewinde - black 3,39 CHF*
1 x Laing DDC-Pumpe 12V DDC-1T 68,06 CHF*
1 x Stromverlängerung 8-Pin oder EPS12V 30cm 3,96 CHF*
5 x mod/smart Kabelhalter schwarz bis 10mm 1,01 CHF*
1 x mod/smart Kabelhalter schwarz bis 16mm 1,01 CHF*
1 x Strom Verlängerung intern 24pol St/Bu, Netzteil -> Mainboard, 30 4,41 CHF*
1 x Aquacomputer Shoggy Sandwich Bausatz zur Pumpenentkopplung - Ver 7,70 CHF*
2 x Aquacomputer Temperatursensor Innen-/Außengewinde G1/4 10,19 CHF*
1 x Präzisions Zangen und Schraubendreher Set, 19tlg. 22,68 CHF*
1 x Alphacool Heatmaster 48,77 CHF*
1 x 10mm (3/8") Verschlussstopfen - gerändelt - black nickel 2,26 CHF*
1 x Aquacomputer poweradjust o. powerbooster Anschlusskabel für Lain 5,55 CHF*
1 x Phobya Verlängerung G3/8 auf G1/4 drehbar - black nickel 3,39 CHF*
1 x mod/smart Flexsleeve Basic System Sleeving Kit Schwarz 28,35 CHF*
1 x Watercool HK CPU LGA1156 Rev. 3.0 LT 55,01 CHF*
3 x Winkeladapter 45° - G1/4" auf G1/4" IG - rund - drehbar - black 3,96 CHF*
1 x Phobya Radiatordichtband (200cm) 3,17 CHF*
1 x ZERN P12 Pumpe -front- - Rüstsatz - Laing DDC 1T 12,37 CHF*
1 x Phobya Blende Quad (480)/ HEXX-Black 22,68 CHF*
2 x mod/smart LEDready 5mm auf 2Pin - Rot 2,26 CHF*
1 x Winkeladapter 60° - G1/4" auf G1/4" IG - rund - drehbar - black 4,53 CHF*
1 x Phobya Balancer 250 black nickel 34,02 CHF*
1 x Phobya G-Changer 480 Ver. 1.2 Black 90,74 CHF*
1 x Phobya Nano-G 12 PWM Silent 1500rpm RED LED ( 120x120x25mm ) 13,60 CHF*
1 x Phobya Nano-G 12 PWM Silent 1500rpm RED LED 120x120x25mm 3-Fach 39,69 CHF*
1 x Thermalright Chill Factor 3 4g 6,69 CHF*
1 x Watercool Backplate LGA 1156 M4 6,75 CHF*
2 x Schottverschraubung G1/4" IG auf 10mm Tülle - black nickel 4,41 CHF*
1 x Winkeladapter drehbar G1/4" auf G1/4" IG - black nickel - quader 5,66 CHF*
Voraussichtliche 2. Bestellung bis jetzt
27.1 Erste Bestellungen sind eingetroffen:

[/URL]
27.1 Erste Arbeiten am Gehäuse und Sleevingexperimente:


8.2 Probeeinbau AGB, Pumpe samt Entkopplung, Mittelboden gedremelt:

17.2 Bearbeitung der Acrylglasteile die erste:
6.3 2. Bestellung bei AT ist rausgegangen:
2 x mod/smart Schrumpfschlauch 12mm (1/2") 3:1 schwarz 30cm 1,58 CHF*
6 x mod/smart Flex Sleeve 6mm (1/4") UV-rot 1m 1,24 CHF*
5 x mod/smart Flex Sleeve 10mm (3/8") UV-rot 1m 1,46 CHF*
2 x Schraube DIN 7984 M3 x 6 Inbus flach (4xStück) - black nickel 2,26 CHF*
2 x Schraube DIN 7984 M3 x 12 Inbus flach (4xStück) - black nickel 2,26 CHF*
6 x Schraube DIN 912 M3 x 50 Inbus (4xStück) - black nickel 2,82 CHF*
1 x Phobya G-Changer 420 Bundle mit 3x Phobya Nano-G 14 Silent Water 124,78 CHF*
2 x Mutter DIN 934 M3 Sechskant Black nickel (10er pack) 1,69 CHF*
1 x Phobya Nano-G 14 Silent Waterproof 1000rpm S7 140x140x25mm 3-Fac 38,56 CHF*
1 x Lüfterfilter 140mm Farbe schwarz 4,41 CHF*
5 x Schraube DIN 912 M3 x 30 Inbus (4xStück) - black nickel 2,26 CHF*
1 x mod/smart Schrumpfschlauch 24mm (1") 3:1 schwarz 30cm 2,26 CHF*
2 x mod/smart Schrumpfschlauch 3mm (1/8") 3:1 schwarz 30cm 1,12 CHF*
2 x Schrumpfschlauch 4,8mm 2:1 schwarz 1 Stück 20cm 0,57 CHF*
2 x Schottverschraubung G1/4 - black nickel 3,73 CHF*
1 x Winkeladapter drehbar G1/4" auf G1/4" IG - black nickel 3,39 CHF*
2 x Verlängerung G1/4 auf G1/4 21mm - black nickel 2,26 CHF*
5 x mod/smart Flex Sleeve 3mm (1/8") UV-rot 1m 1,12 CHF*
1 x Winkeladapter Doppel 45° drehbar G1/4" auf G1/4" IG - black nick 5,66 CHF*
1 x Phobya Nano-G 14 Silent Waterproof 1000rpm S7 ( 140x140x25mm ) 13,60 CHF*
2 x 10mm (3/8") Schlauchanschluss G1/4 mit O-Ring (Perfect Seal) - b 2,03 CHF*
6.3 Fertigstellung des Acrylshrouds:

17.3 Einbau der ersten Komponenten
21.1 Netzteileinbau, Verschlauchung und Verkabelung
26.3 Mainboardeinbau









30.3 Grafikkarteneinbau














30.3 Kleine Fotosession



























12.04 System in Betrieb und Verschlauchungsbastelei


















12.04 Neue Verschlauchung















17.11 Neue Kabel und DFM

























An dieser Stelle möchte ich mich auch noch bei AquaTuning.ch bedanken für die freundliche Unterstützung meines Projekts


Altes Projekt weiterhin in Spoiler:
Tach Leute,

Ich werde in Kürze meine erste Wakü kaufen. Diese möchte ich im Rahmen eines kleinen Projektes in meinem Gehäuse verbauen. Dazu folgende 2 Schemen:







Das Gehäuse ist ein Enermax Big Chakra. Erstmals soll ein Teil des Laufwerkkäfig raus, da ansonsten dieser mit dem Radiator kollidiert. Gewisse Teile sollen mit Blech abgedeckt werden (Update folgt), so dass das Ganze ein einheitliches Bild abgibt. Das Gehäuse soll innen komplett schwarz lackiert werden. Die silbernen Leisten sollen in rot erstrahlen (Farbton noch unklar). Anschliessend soll das hässliche Seitengitter, inkl. Fan durch ein Plexiglasfenster ersetzt werden. Die Wakü Komponennten habe ich in folgenden Warenkorb zusammengestellt: https://www.aquatuning.ch/shopping_cart.php/bkey/5b448026688af8f71f1afefa2aadf86d

Der Radiator wird liegend am Boden des Gehäuses verbaut. Dazu wird ein Loch in den Boden gefrässt. Die Frage ist noch, inwiefern die Stabilität darunter Leiden und wieviel die Staubfilter / Entkopplung, die unter dem Radiator verbaut werden, zur Stabilität beitragen werden. Was noch nicht dabei ist, ist ein Einbaurahmen, auf dem dann die Pumpe samt Entkopplung stehen wird. Der Käfig wird ja noch oben versetzt. Evt. wird das Entkopplungsvorhaben noch umgestaltet.
Ebenso fehlt noch der GPU Kühler (vorerst wird erst der Prozessor unter Wasser gesetzt). Das Ganze sollte so ausgelegt werden, dass in einem 2. Schritt die GK unter Wasser gesetzt wird und noch ein 120 oder 140 Radi im hinteren Teil des Gehäuses verbaut werden soll. Als Alternative bietet sich sonst noch der obere Teil des Gehäuses an, in dem evt. auch ein grösserer Radi verbaut werden kann. Dazu sind aber noch genauere Messungen nötig.

Daher meine Frage an euch: Seht ihr irgendwelche Probleme bei dem Aufbau? Ist ein Problem die Pumpe auf einem Einbaurahmen zu verbauen (vibrieren)? Die Komponenten wurden bereits im Forum so abgesprochen, bin aber natürlich weiterhin gerne offen für Bemerkungen. Danke im Voraus für eure Hilfe.

2be

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Viel Erfolg für dein Projekt! :bigok:

Ich finde deine Skizzen soweit gut, würde den Festplattenkäfig allerdings entfernen. Das erleichtert die Verschlauchung. Ansonsten siehts soweit gut aus :wink:
Hoffe auf regelmäßige Updates mit vielen Bildern ;)

Beitrag nicht mehr aktuell, da das Gehäuse gewechselt wurde

Das mit dem Käfig hab ich mir auch schon gedacht. Dachte mir ich könnte die vorhandenen Löcher (Google-Ergebnis für http://www.technic3d.com/article/pics/510/chakra_024.jpg) gleich für die Verschlauchung nutzen. Würde vielleicht noch nett aussehen. Ausserdem kann ich so die Pumpe schön oberhalb des Radis platzieren. Die Festplatten müssen wahrscheinlich so oder so in die 5.25" Schächte verlegt werden. Leider habe ich momentan keinen Zugriff zum Gehäuse, da ich mich für die Semesterprüfungen in die Berge verzogen habe :d In 3 Wochen kann ich dann aber mit der Bastelei starten. Werde natürlich sowas wie ein Worklog hier führen.

Zuletzt bearbeitet:
Edit: Trotz Gehäusewechsel und sonstigen Anpassungen wird diese Idee natürlich weiterhin umgesetzt.

So bin immer noch bei der Planung. Da ich sicherlich das System noch ausbauen werden habe ich mir folgendes überlegt. Oftmals ist es ja das Problem, dass bei der Wartung das Wasser nur mühsam ausgelassen werden kann. Dementsprechend habe ich mir folgendes überlegt. Da der Radiator der tiefste Punkt im System ist, werde ich dierekt an diesen (von der Pumpe kommend) ein T-Stück verbauen. An dieses wird einerseits der Schlauch von der Pumpe angehängt, sowie ein Kugelhahn. An den Kugelhahn folgt dann ein Auslassschlauch. Das Ganze habe ich mir folgendermassen vorgestellt.
[/URL] Uploaded with ImageShack.us[/IMG]

Habe mal folgende Teile dafür in den folgenden Warenkorb gelegt: https://www.aquatuning.ch/shopping_cart.php/bkey/e9bc2c9b3e939cdc5622c655493e551a

Könnt ihr mir kurz ein Feedback geben, was ihr davon haltet? Ebenso wäre ich um Alternativen für den teuren Koolance Kugelhahn froh. 20.- für einen Hahn ist schon bisschen teuer (wennmöglich in Nickel-Schwarz).

Danke und Gruss

Zuletzt bearbeitet:
Na zum ablassen kannst du auch nen günstigeren hahn neben... AT hat ja diverse geführt, der muss ja keinen großen Durchfluss haben

Kennst du irgendwas das in Nickel und schwarz ist? Sollte einfach zum Rest passen.

So bei Bestellung ist auf jeden Fall mal rausgegangen. Hier mal ne Auflistung (habe wahrscheinlich trotzdem noch ein paar Sachen vergessen, auf jeden Fall danke für Hinweise)

1 x Phobya ATX-Überbrückungsstecker (24 Pin) - Schwarz 2,26 CHF*
1 x Masterkleer Schlauch PVC 16/10mm (3/8"ID) Clear 3,3m (10ft) "Ret 13,60 CHF*
1 x Alphacool Plexi Beleuchtungsmodul G1/4 2,82 CHF*
1 x Innovatek Protect Konzentrat by Aquatuning 500ml 12,47 CHF*
2 x Y-Kabel 3Pin Molex auf 2x 3Pin Molex 2,03 CHF*
12 x 10mm (3/8") Schlauchanschluss G1/4 mit O-Ring (Perfect Seal) - b 2,03 CHF*
1 x T-Stück - G1/4 einschraubbar - 2x Innen 1x Außengewinde - black 3,39 CHF*
1 x Laing DDC-Pumpe 12V DDC-1T 68,06 CHF*
1 x Stromverlängerung 8-Pin oder EPS12V 30cm 3,96 CHF*
5 x mod/smart Kabelhalter schwarz bis 10mm 1,01 CHF*
1 x mod/smart Kabelhalter schwarz bis 16mm 1,01 CHF*
1 x Strom Verlängerung intern 24pol St/Bu, Netzteil -> Mainboard, 30 4,41 CHF*
1 x Aquacomputer Shoggy Sandwich Bausatz zur Pumpenentkopplung - Ver 7,70 CHF*
2 x Aquacomputer Temperatursensor Innen-/Außengewinde G1/4 10,19 CHF*
1 x Präzisions Zangen und Schraubendreher Set, 19tlg. 22,68 CHF*
1 x Alphacool Heatmaster 48,77 CHF*
1 x 10mm (3/8") Verschlussstopfen - gerändelt - black nickel 2,26 CHF*
1 x Aquacomputer poweradjust o. powerbooster Anschlusskabel für Lain 5,55 CHF*
1 x Phobya Verlängerung G3/8 auf G1/4 drehbar - black nickel 3,39 CHF*
1 x mod/smart Flexsleeve Basic System Sleeving Kit Schwarz 28,35 CHF*
1 x Watercool HK CPU LGA1156 Rev. 3.0 LT 55,01 CHF*
3 x Winkeladapter 45° - G1/4" auf G1/4" IG - rund - drehbar - black 3,96 CHF*
1 x Phobya Radiatordichtband (200cm) 3,17 CHF*
1 x ZERN P12 Pumpe -front- - Rüstsatz - Laing DDC 1T 12,37 CHF*
1 x Phobya Blende Quad (480)/ HEXX-Black 22,68 CHF*
2 x mod/smart LEDready 5mm auf 2Pin - Rot 2,26 CHF*
1 x Winkeladapter 60° - G1/4" auf G1/4" IG - rund - drehbar - black 4,53 CHF*
1 x Phobya Balancer 250 black nickel 34,02 CHF*
1 x Phobya G-Changer 480 Ver. 1.2 Black 90,74 CHF*
1 x Phobya Nano-G 12 PWM Silent 1500rpm RED LED ( 120x120x25mm ) 13,60 CHF*
1 x Phobya Nano-G 12 PWM Silent 1500rpm RED LED 120x120x25mm 3-Fach 39,69 CHF*
1 x Thermalright Chill Factor 3 4g 6,69 CHF*
1 x Watercool Backplate LGA 1156 M4 6,75 CHF*
2 x Schottverschraubung G1/4" IG auf 10mm Tülle - black nickel 4,41 CHF*
1 x Winkeladapter drehbar G1/4" auf G1/4" IG - black nickel - quader 5,66 CHF*


Ebenso ist heute das Corsair 700-D eingetroffen :fresse2::d:fresse2:. Riesiges Ding!!! (Bilder folgen)
Werde erstmal meine aktuell (alte) Hardware einbauen um zu schauen, wo evt Platzprobleme etc. auftauchen könnten. Habe auch bemerkt dass ich beim Laufwerkkäfigausbau wohl oder übel den Dremel ansetzten muss :fresse: oder hat Jemand von euch ne Idee wie ich die Nieten abbekomme?

Zuletzt bearbeitet:
So heute habe ich mich mal daran gemacht das Packet auszupacken und ein bisschen zu schrauben. Ebenso habe ich mich am Gehäuse mit dem Dremel zu schaffen gemacht :d schon spassig. Doch die Nieten waren Mühsam zu entfernen. Schäden gabs eigentlich nur vorne, doch die sieht man ja nicht wenn die Front mal draufgesteckt ist.

Bestellungnen sind eingetroffen:

[/URL]




Erste Arbeiten am Gehäuse:


Zuletzt bearbeitet:
hat Jemand von euch ne Idee wie ich die Nieten abbekomme?

Nieten bohrt man eigentlich ganz easy mit einen 3,2 Bohrer aus, denke aber die Info kommt jetzt schon zu spät :( .
Zu den allgemeinen Gehäuseänderungen würde ich lieber das Case ausernandernehmen anstatt darin rumzudremeln. Dann kann man sauber die Teile bearbeiten und verteilt auch keinen Mettalstaub überall im Case.

Ansonsten viel Erfolg noch bei deinem Projekt.

Naja Dremeln hat auch geklappt, halb so wild. Das Problem bei dem Case ist, dass man das Ding nur begrenzt auseinandernehmen kann. Aber grundsätzlich hast du sicherlich recht. Werde mal gucken was sich da noch alles einfach demoniteren lässt. Ausserdem muss ich an einer schwer zugänglichen Stelle ein Loch für diesen Schott bohren. Momentan noch kein Plan wie.

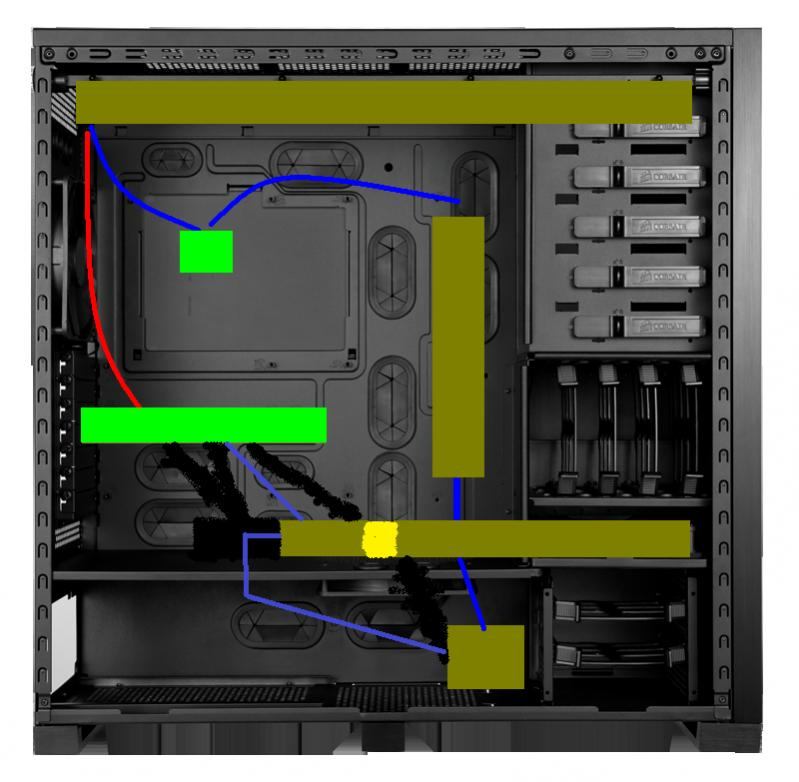

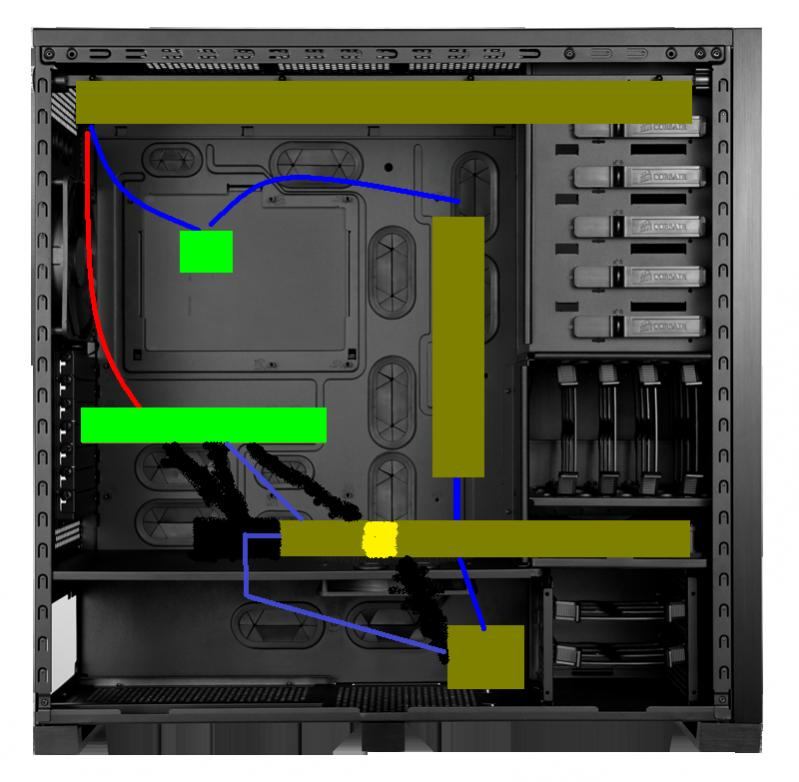

Hier übrigens noch den Aufbau im Schema (rot bedeutet "hinter dem Tray). Der 280er wird umgekehrt (nach unten) und der 140 dann nach oben. Das ist auch der Grund für 3 Radis.

Reihenfolge für Kreislauf: AGB->Pumpe->280er->140er->GPU->480er->CPU->AGB

Zuletzt bearbeitet:
Warum eigentlich 2 Radi`s (140+280) hintereinander ? da passt doch ein 420rein.

Nun ja, ich wollte von Anfang an die GPU und die CPU im Kreislauf nicht hintereinander schalten, sondern halt immer eine Kühlkomponente dazwischen. Da aber die Verschlauchung mit zwei Radis nur mit langen Stücken möglich gewesen wäre (auf jeden Fall ist mir keine andere Option eingefallen) habe ich folgendes geplant. Der Schlauch geht vom AGB über ein Schott (hinter dem 240er) nach unten zur Pumpe. Von der Pumpe geht wieder rauf zu dem nach unten gekehrten Radi von diesem aus "vis-à-vi" zum 140er der mit den Ausgängen nach oben gedreht ist und von dort mehr oder weniger gerade nach oben zur Grafikkarte. Der Vorteil dabei ist, dass man ohne Winkel so die Richtung des Schlauches von unten nach oben ändern kann. Dachte das sieht nachher sicherlich hübsch aus. Vor allem auch das Schlauchzwischenstück zwischen den beiden Radis. Kühlmittel wird ja rot. Nachteil ist halt der Preis der 2 Radis, aber das System ist zum behalten gedacht :d

Zuletzt bearbeitet:
Ich denke mit einem einzigen Winkel (der jucke sein wird im Kreislauf) geht das ein wenig unkomplizierter. Soweit man einen Radi nimmt der vorne und seitlich Anschlüsse hat.
Hab den Radi mal ein wenig kürzer gemacht da ja durch die fehlende verbindung der 2 Radi´s platz gespart wird und einen 90er Winkel eingebaut.


Anhänge

  • 700d.jpg
    65 KB · Aufrufe: 74
Mit einem Winkel würde es gehen. Bleibt nur die Frage ob der Effekt ca. 35 SFr. wert ist oder nicht. Werde mir das wohl oder über nochmals über legen müssen :rolleyes:
Weitere Updates werden folgen. Werde voraussichtlich mit Kabel sleeven anfangen, da das am wenigsten Krach macht am Abend :d Mal gucken, ob ich die 24 Pin Verlängerung gewinkelt hinkriege und jeweils 2 Kabelstränge zusammenfassen kann. Weitere Bilder folgen.

Mir wären es 25€ wert, sieht dann einfach nicht zu kompliziert aus, bei dem ganzen hier gehts ja nicht nur um Funktion sondern großteils auch um Optik. Würd ich schon überlegen..

Sparst dabei 2 Anschlüsse und 3cm schlauch :d

Zuletzt bearbeitet:
So heute Abend mal mit dem Sleeving-Set rumexperimentiert. Bis auf ein paar verschnittene Finger und auch ein wenig Frust ist dann doch alles nicht schlecht verlaufen. Der "Winkeldeckel" fehlt noch und lakiert muss auch noch werden. Dann kommt das Ganze nicht schlecht. Die farbigen Kabel werden noch rot gesleevt. Doch das muss zuerst noch bestellt werden :hwluxx:

Zuletzt bearbeitet:
Wirklich sauber gesleevt ist aber etwas anderes. Aber daraus lernt man fürs nächste Mal.;)

Im PCM habe ich ein How2 fürs perfekte Sleeven / Shrinken veröffentlicht - [KLICK]

Nur abwarten, ist ja noch nicht fertig ;). Ausserdem zeigt das letzte pic den ersten Sleeveversuch des ersten Strangs, den werde ich wahrscheinlich nochmals machen.

So es tut sich langsam wieder was in der Wurmkiste. Da ich nun erfolgreich den Umzug und die Semesterprüfungen hinter mich gebracht habe, kann ich mich nun wieder dem Projekt widmen. Folgendes konnte ich heute erledigen:

- AGB-Halterungen am Gehäuse anbringen.
- Mittelplatte des Gehäuses für den 420 optimieren, sprich dort wo noch kein Lochblech vorhanden war habe ich ein Loch reingedremelt.
- Im Gehäuseboden wurde ein kleines Loch geschnitten für den Auslassschlauch, der gleichzeitig wahrscheinlich als Fillport genutzt werden wird
- Acrylglasplatten wurden bestellt. 3mm für Seitenfenster und 20mm für Top-Shroud. Das Ganze ist dann wie folgt geplant. 480er, Lüfter, Entkopplung, Gehäuse, Carbonfolie, Plexiglasshroud und dann zuoberst die 480er Hexblende. Die Carbonfolie soll unter dem Plexischroud sichtbar sein (also wenn man von der Seite guckt.

Bilder werden im Verlauf vom morgigen Tag folgen. Sonst gibt noch zu sagen, dass es trotz grossem Gehäuse ziemlich eng werden wird. Zum Beispiel sind hinter dem 420er nur wenige Milimeter platz um den Schlauch vom AGB aus nach unten durchzuführen. Was mir momentan auch noch Sorgen bereitet ist die saubere Schlauchführung hinter dem Tray, bzw. wie ich die Winkel hinten sauber montieren kann, so dass sie nicht sichtbar sind. Werde dazu morgen mal ein paar Bilder posten so dass ihr seht was ich meine.

Danke für den Link. Das Gehäuse habe ich schon gekannt, jedoch den Worklog noch nicht.Hier noch die versprochenen Bilder. Die einte AGB-Halterung muss nochmals nach oben angepasst werden. Habe die Höhe des Radis unterschätzt. Anregungen und Bemerkungen willkommen.

PS: Geputzt wurde noch nicht :d

Gallerie -->Hier

oder einzeln


Zuletzt bearbeitet:
So heute sind endlich die bestellten Acrylglasteile eingetroffen. Also gleich mal daran zu schaffen gemacht mit mehr oder weniger Erfolg. War irgendwie nicht so meine Bastelstunde aber seht selbst :fresse: Mein Fazit auf jeden Fall für heute: Nie mehr billig Bohrer!
image.php









So jetzt muss nur noch das ganze gesägt werden so dass später auch Luft zirkulieren kann. Meine 2. Bestellung wird wahrscheinlich morgen noch rausgehen, so dass es dann irgendwann nächste Woche weitergehen kann.

Zuletzt bearbeitet:
So unterdessen hat sich wieder was getan. Habe das Plexi komplett bearbeitet. Ein Riesenkrampf, würde ich wohl nicht noch einmal machen. Doch glaube das Ergebnis ist in Ordnung. Ebenso ist die 2. Bestellung rausgegangen. Hoffe diese trifft bald ein, so dass es weitergehen kann :rolleyes:

Hier die 2. Bestellung:

2 x mod/smart Schrumpfschlauch 12mm (1/2") 3:1 schwarz 30cm 1,58 CHF*
6 x mod/smart Flex Sleeve 6mm (1/4") UV-rot 1m 1,24 CHF*
5 x mod/smart Flex Sleeve 10mm (3/8") UV-rot 1m 1,46 CHF*
2 x Schraube DIN 7984 M3 x 6 Inbus flach (4xStück) - black nickel 2,26 CHF*
2 x Schraube DIN 7984 M3 x 12 Inbus flach (4xStück) - black nickel 2,26 CHF*
6 x Schraube DIN 912 M3 x 50 Inbus (4xStück) - black nickel 2,82 CHF*
1 x Phobya G-Changer 420 Bundle mit 3x Phobya Nano-G 14 Silent Water 124,78 CHF*
2 x Mutter DIN 934 M3 Sechskant Black nickel (10er pack) 1,69 CHF*
1 x Phobya Nano-G 14 Silent Waterproof 1000rpm S7 140x140x25mm 3-Fac 38,56 CHF*
1 x Lüfterfilter 140mm Farbe schwarz 4,41 CHF*
5 x Schraube DIN 912 M3 x 30 Inbus (4xStück) - black nickel 2,26 CHF*
1 x mod/smart Schrumpfschlauch 24mm (1") 3:1 schwarz 30cm 2,26 CHF*
2 x mod/smart Schrumpfschlauch 3mm (1/8") 3:1 schwarz 30cm 1,12 CHF*
2 x Schrumpfschlauch 4,8mm 2:1 schwarz 1 Stück 20cm 0,57 CHF*
2 x Schottverschraubung G1/4 - black nickel 3,73 CHF*
1 x Winkeladapter drehbar G1/4" auf G1/4" IG - black nickel 3,39 CHF*
2 x Verlängerung G1/4 auf G1/4 21mm - black nickel 2,26 CHF*
5 x mod/smart Flex Sleeve 3mm (1/8") UV-rot 1m 1,12 CHF*
1 x Winkeladapter Doppel 45° drehbar G1/4" auf G1/4" IG - black nick 5,66 CHF*
1 x Phobya Nano-G 14 Silent Waterproof 1000rpm S7 ( 140x140x25mm ) 13,60 CHF*
2 x 10mm (3/8") Schlauchanschluss G1/4 mit O-Ring (Perfect Seal) - b 2,03 CHF*


Und noch ein paar Impressionen der Bastelei des Shrouds. Hoffe dass der optische Effekt mit den roten LED's schlussendlich gut rüber kommt.







Zuletzt bearbeitet:
Nun da das B3 Stepping langsam erhältlich wird, kann es nicht mehr lange dauern bis wieder Volldampf unter der Haube ist. Ne was echt nervt, dass die AT-Bestellung seit 1.5 Wochen hängt :motz:, sonst würde es hier schneller voran gehen.
Betreffend dem Shroud danke. War ne heidenarbeit das Ding von Hand zu sägen. Evt. ist nocht ein kleiner Feinschliff nötig :fresse2:

klasse, es geht weiter mit schön vielen bildern :)

hast ja ganz schön viel platz in dem case, wie man sieht und der wird auch genutzt. so muss das sein :d

Zum Glück hatte ich mich mit der Höhe nicht vermessen zwischen den beiden Radis passt der AGB inkl. Winkel haargenau rein, ca noch 4mm Platz. Jetzt muss nur noch die Schlauchführung neben den Netzteil durchpassen (letztes Bild) und vom oberen Radi muss die Verlängerung durch den Tray knapp am Motherboard vorbei. Aber ich bin optimistisch eingestellt:d. Sry für die teilweise schlechten Bilder.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
