[Sammelthread] Raritäten - bis Jahr 2000 - Bilder und Kommentare

[digitalbath]

Danke! Ich habe mich bisher damit gar nicht beschäftigt. 🙈 Ich habe TAG RAM als L2 Cache gesehen. Damit ist es klar.
Ich frage mich, ob der L2 cache nicht auch schneller sein muss. Oder es reicht, wenn der TAG RAM mit dem Systemtakt klar kommt.

Das Tag-RAM (englisch tag ‚Etikett, Namensschild‘), auch Cache-Tag-RAM, ist ein spezieller Speicherbaustein (genauer Random-Access Memory, RAM) auf der Hauptplatine eines Computers mit externem 2nd-Level-Cache. Er speichert die Adressen der Daten, die sich im 2nd-Level-Cache befinden. Dadurch ist es der CPU möglich, schnell nachzuschauen, ob sich die benötigten Daten im schnellen 2nd-Level-Cache oder im langsameren Arbeitsspeicher befinden.



[TM30]

Heute mal wieder Grafikkarten Geschichtsstunde mit TM30
Darf ich vorstellen, Creative Labs 3D Blaster PCI von 1996. Der zweite Anlauf von Creative mit einer Grafikkarte. Der erste war gescheitert. (Das war die 3D Blaster VLB, mit einem Grafikchip von 3Dlabs, dem gameGLINT)
Die PCI Version hier hingegen hat einen Rendition Verite V1000 Chip. Nach heutigem Verständnis ist das hier die allererste GPU, denn es ist ein programmierbarer RISC Chip. Die Karte kann DirectX/Direct3D und was unüblich für eine Consumer Grafikkarte aus der Zeit war, sie kann auch OpenGL. Zudem beherrscht sie noch eine weitere API aus dem eigenen Haus (für ein paar wenige unterstütze Spiele): Speedy3D (DOS) und RRedline (Windows)



[exi78]

Die Rendition Verite V1000 hatten doch auch eine Schnittstelle wie Glide damals, oder?



[TM30]

Die Rendition Verite V1000 hatten doch auch eine Schnittstelle wie Glide damals, oder?

Ja richtig, neben den beiden genannten APIs hatte die auch eine eigene API. Speedy3D (DOS) und RRedline (Windows)
Auf der Diskette auf dem Foto ist ein Patch für Quake 1. Vquake war die erste 3D beschleunigte Version von Quake, extra für die Verite V1000 geschrieben. John Carmack hat es aber bereut, so viel Arbeit da reinzustecken, denn kurz darauf kam die 3dfx Voodoo Graphics auf den Markt.
Und auf einer der beiden CDs sind 3 weitere Spiele mit RRedline Support



[exi78]

Hatte damals auch eine, auf dieser hatte ich Tomb Raider durchgespielt. Weiß leider nicht mehr von welchen Hersteller ich sie hatte, gabs die auch von Miro? Kann mich nur noch dunkel dran erinnern, ist ja doch schon paar Jahre her... ^^



[TM30]

Hatte damals auch eine, auf dieser hatte ich Tomb Raider durchgespielt. Weiß leider nicht mehr von welchen Hersteller ich sie hatte, gabs die auch von Miro? Kann mich nur noch dunkel dran erinnern, ist ja doch schon paar Jahre her... ^^

Die V1000 gabs noch von Miro, Canopus und Sierra (ja richtig, die PC Spiele Softwareschmiede, die war aber nur ein Canopus Rebrand)



[exi78]

Dann hatte ich eine Miro, da war Tomb Raider dabei. Leider wurden nicht viele Spiele unterstützt, lag dann aber vermutlich so wie du sagst daran, dass dann 3Dfx auf den Markt strömte.



[Tweakstone]

Du hast das Ding OVP @TM30 ?
Hab nur eine bulk, und da habe ich schon sehr lange nach gesucht - sehr schönes Ding!
Ich finde VQuake ist mit Abstand die best aussehendste Quake1 Version, für Quake 2 gilt imho das selbe.



[TM30]

@Tweakstone
Ja die kam erst kürzlich bei mir an. Ist ein schönes Sammlerstück finde ich.
Ich hab vquake noch gar nicht ausprobiert. Ich habe in letzter Zeit viele Grafikkarten gekauft, ich muss mich erst einmal wieder bisschen bremsen



[Tweakstone]

Gratulation zu dem Fund! Mega geile Retro-Karte ist das. Neben D3D, OGL und RRedline/Speedy3D ist die Karte auch zu (den meisten) CGL Titeln kompatibel. Echt ein schönes Stück



[TM30]

Hier noch etwas für die RAMBUS Fans
MSI MS-4415, Cirrus Logic Laguna 3D, 4MB RDRAM.

VGA Legacy MKIII - Cirrus Logic CL-GD5465 Laguna3D

CL-GD5464 chip with AGP support. Palcal's card: Vlask's card: Integrated version is from desktop IBM 300GL (Celeron 300MHz) Pepino's card:

vgamuseum.info



[Tweakstone]

Auch n cooles Ding. Eine der wenigen mir bekannten 3D Karten, die eine defekte Perspektivenkorrektur haben. Bei Interesse (der Rendition V1000 der Creative Karte ist auch vertreten) kann man hier: https://www.voodooalert.de/board/fo...mich-tot-1st-gen-ed/&postID=455741#post455741 schauen mit was die Karte so vergleichbar ist und wie es mit der 3D Darstellung aussieht



[TM30]

Ja die vermurkste Perspektivenkorrektur hab ich heute in Tomb Raider 2 mit der Karte live erlebt. Immerhin lief es flüssig 🙈



[Tankdeckel]

Hab die V7 heute mal seit Langem wieder eingesteckt: Läuft 😁



[funkflix]

War tatsächlich die erste Grafikkarte an die ich mich von den Spezifikationen her erinnern kann, hatte ich damals von meinem Dad übernommen, da hat er mir zur Konfirmation einen PC mit nem 386 DX40 gebaut und da war die Karte drin. Falls es zeitlich nicht passt könnte es auch erst später gewesen sein, da hab ich dann ein System mit nem AMD Am486DX4 120MHz bekommen.

SPEA V7-Mirage P-64 VLB (S3 Vision864) Vesa Local Bus Grafikkarte – AmoRetro.de

Edit: Wird das System mit dem 486er gewesen sein.



[Tankdeckel]

Ist bei mir auch ein 486er mit 66MHz und satten 8MB RAM

Wird dann meine Basis für einen schönen DOS Aufbau.



[funkflix]

War glaub das erste System wo ich Windows 3.11 per Diskette installiert hatte... Und mit meinem Dad immer Gorilla und Snake gespielt hab, aber das war unter DOS, QBasic

Gab damals bei uns schon KMElektronik und hatten da 8MB EDO zum Upgrade gekauft!



[the_patchelor]

EDO im 486er?! Kann theoretisch laufen auf späten Chipsätzen aber auch nur als FPM.

Kostete meist auch mehr… vermutlich meinst du „normalen“ 72pol. Fast Page Memory



[funkflix]

EDO im 486er?! Kann theoretisch laufen auf späten Chipsätzen aber auch nur als FPM.

Kostete meist auch mehr… vermutlich meinst du „normalen“ 72pol. Fast Page Memory

Hmm, hatte das noch so im Kopf abgespeichert, aber muss nicht richtig sein. War da prepubertär, ist sehr lange her.

Könnte sein dass ich da auch einige Konfigurationen durcheinander würfle..



[Strikeeagle1977]

EDO eher auf Sockel 5/7, wobei dann dort relativ schnell auch SD-RAM aufkam
486 eher mit 32pol SIMMs oder die späten mit 72pol DIMMs und FPM

Den Unterschied zwischen den 32pol SIMMs und den 72pol FPM sieht auch schon nicht mehr jeder. Die kleinen 32pol waren aber eigentlich immer recht klein von der Bauhöhe, sie Bild oben.
Außerdem musste diese schon paarweise eingesetzt werden, während auf den 486ern 72pol wegen dem breiten Speicherinterface 1 Modul reichte.
Bei den Pentium Platinen also Sockel 5/7 ging es entsprechend weiter.

72pol nur paarweise, SD-RAM 144pol. ging auch einzeln.

Aber wenn man bedenkt, dass bei den FPMs schon 32MB möglich war mit 2x16MB. Hab selber so ein Kingston Päarchen mal gekauft für meine SBC ...



[the_patchelor]

30pol. SIMM meist zu viert da 8Bit x4 =32Bit Speicherbus (386SX und älter abweichend). 72pol. FPM gab's auch mit 32MB doublesidded, damit waren schon im Pentium 60/90 128MB "einfach" aber nicht günstig machbar. Teilweise hatten die ersten Chipsätze/Boards mit Sockel 5 sogar noch 6 RAM Steckplätze und je nach Bestückungsbegrenzung waren 160MB möglich.

Damals war ich Jugendlicher, mehr wie erst 4MB dann 8MB im 486er oder dann 8MB und aufgerüstet auf 16MB im P90 hatte ich selbst nie



[Strikeeagle1977]

Damals war ich Jugendlicher, mehr wie erst 4MB dann 8MB im 486er oder dann 8MB und aufgerüstet auf 16MB im P90 hatte ich selbst nie

+1



[Siran1]

Damals:
386 DX40 - zuerst 4MB, dann auf 8MB SIMM
486 DX/2 66 - 8MB SIMM
P166 - 32MB EDO
P233MMX - 32MB, später 96MB, dann 128MB EDO mit einem K6-III.
P500 - 256MB SDRAM, später auf ich glaube 512MB hoch.

Heute:
486 DX/2 66 - 20MB SIMM
P233MMX - wahlweise 64MB oder 256MB SDRAM (da 430TX derzeit nur 64MB)
K6-III 400 - 128MB EDO



[funkflix]

Hmm, hatte das noch so im Kopf abgespeichert, aber muss nicht richtig sein. War da prepubertär, ist sehr lange her.

Könnte sein dass ich da auch einige Konfigurationen durcheinander würfle..

Meine übrigens PS/2-SIMM, hatte das irgendwie verwechselt, das sollte dann auch mit dem 486er + Board mit VLB zeitlich passen.



[Gelöschtes Mitglied 31745]

Heute angekommen. Nachdem ich schon so lange danach gesucht hatte, ist das gute Stück endlich bei mir



[ItsFun]

Vor > 1 Jahr von einem Kollegen bekommen. Heute zum 30. Geburtstag des Gerätes mal rausgekramt. 🥳

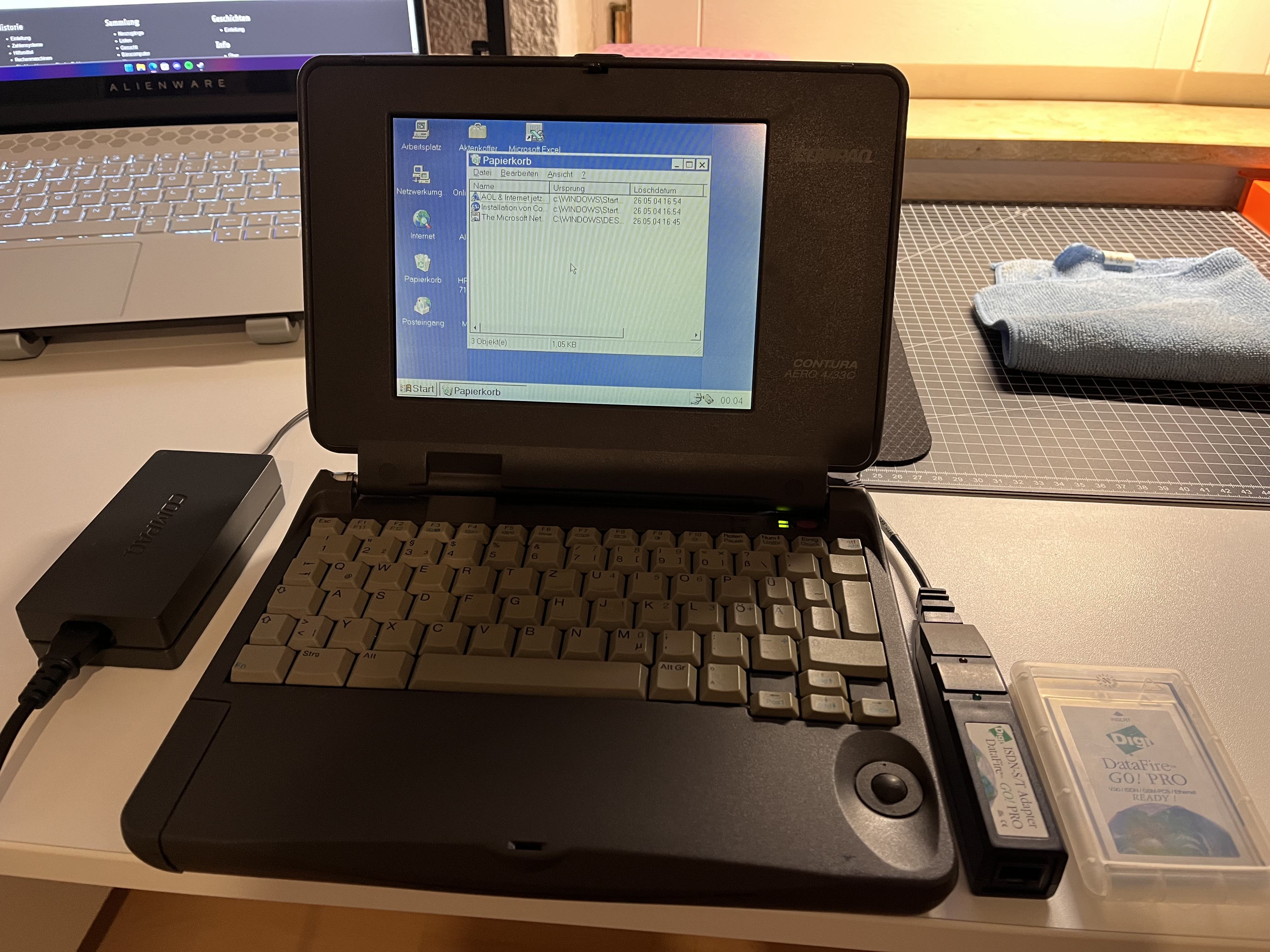

Compaq Contura Aero 4/33C

• Intel 486SX 33 MHz
• 20 MB RAM
• 16 Farben TFT 640x480
• Original Netzteil
• Windows 95

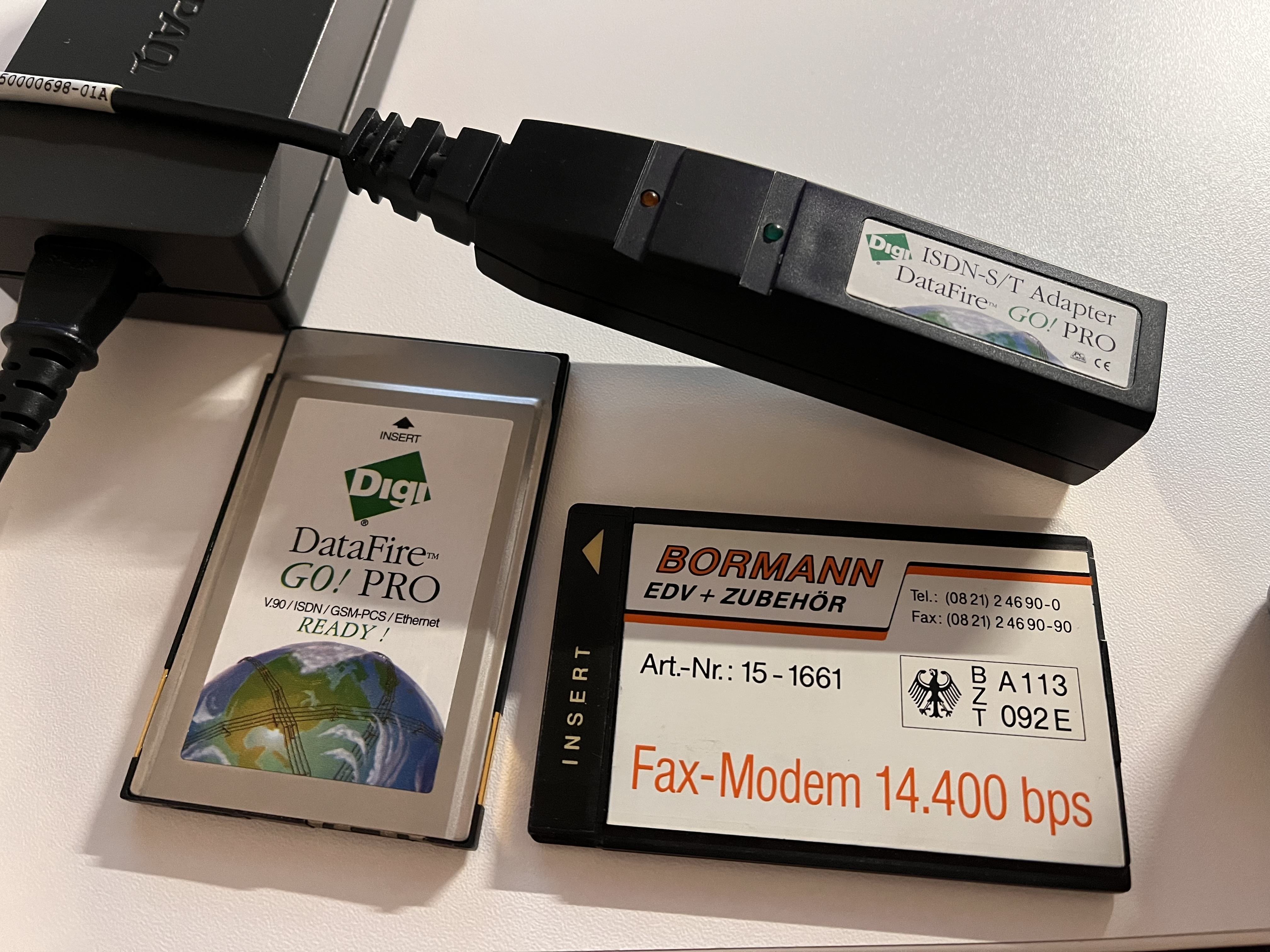

• inkl. Modem und ISDN-Karte.

Funktioniert tadellos, bis auf CMOS-Batterie Fehler beim starten.
Gehäuse ist links am Scharnier und rechts an der Hinterseite gerissen, teilweise etwas abgeplatzt. Ich würde hier mit Heißkleber kleben und mit TESA "Sugru" die fehlende Plastik am Scharnier modellieren. Oder hat jemand ne bessere Idee?

EDIT: Oder lohnt das?

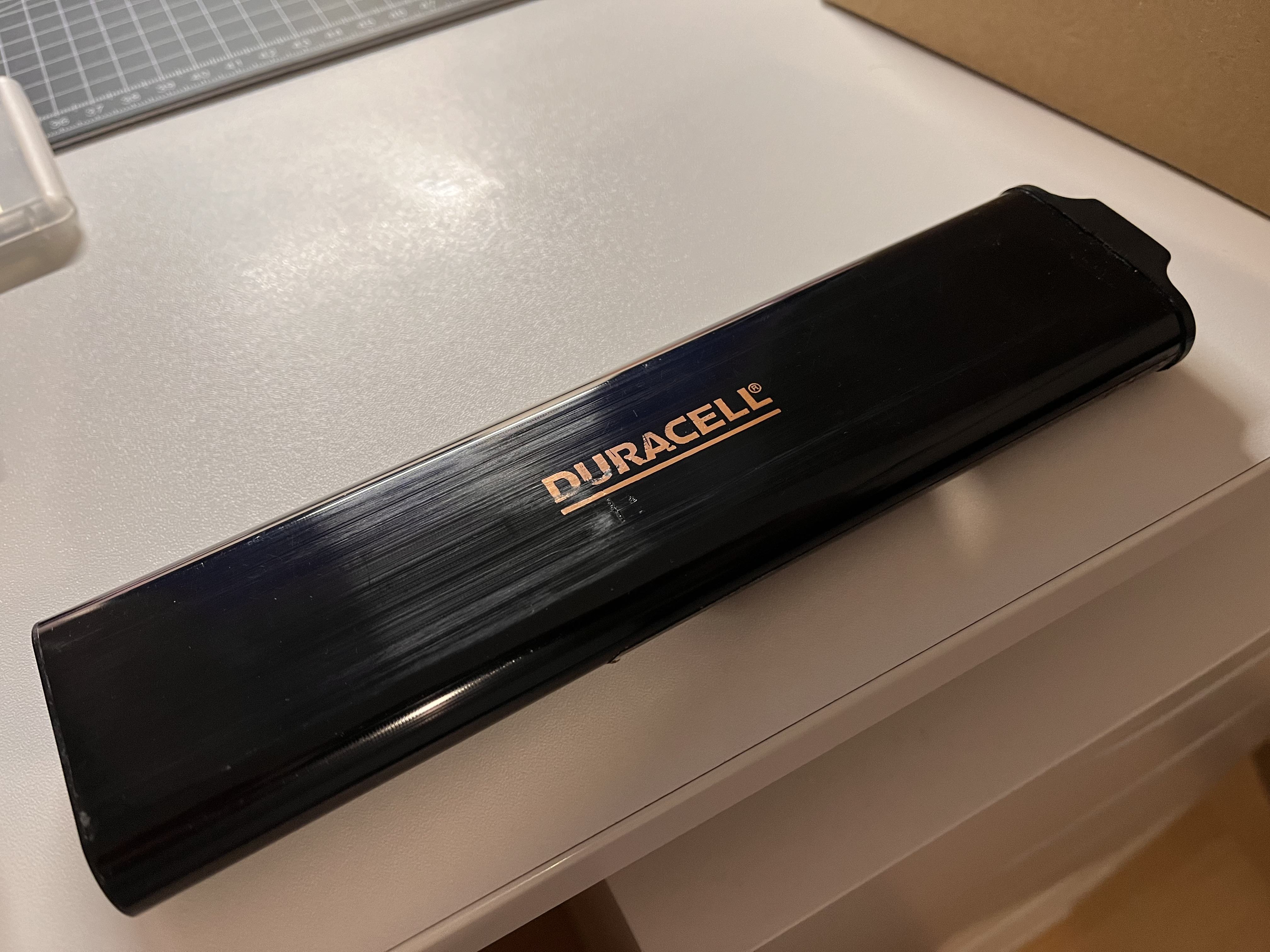

Akku von Duracell... was es nicht alles gab. Hält aber leider nicht was Duracell damals versprach - der ist platt. 😀



[Neo52]

Akku von Duracell... was es nicht alles gab. Hält aber leider nicht was Duracell damals versprach - der ist platt. 😀

hat der Bunny das Zeitliche gesegnet

...und daneben der Alienware



[tbird]

Nachdem ich vor kurzem ein OVP Windows 3.0 bekommen habe, hier mal ein Video 🥳🙂

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[TM30]

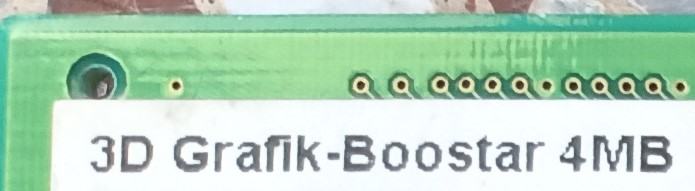

Die Vorfreude steigt. Ein grafisches Retro Fest vom Feinsten mit dem 3D Grafik Boostar 4MB. Ganz wichtig, Boostar, nicht Booster - das A gibt extra Powah!

Spoiler: Waaaaas ist es?



[Siran1]

Die Vorfreude steigt. Ein grafisches Retro Fest vom Feinsten mit dem 3D Grafik Boostar 4MB. Ganz wichtig, Boostar, nicht Booster - das A gibt extra Powah!

Anhang anzeigen 979318

Witzig, meine schaut ein wenig anders aus und hatte nicht mal ein ELSA Logo auf dem PCB und kein 3D Boostar hintendrauf (war das evtl eine Vobis Version?). Meine war eine sehr frühe Version.
