[Sammelthread] Ryzen DDR5 RAM OC Thread

[AndreasP1981]

Danke! Sind die Bohrungen diagonal angegeben? Ich glaube nciht. Bei 120er Fans sind die ja auch nicht diagonal angegeben. Deshalb, wenn du fix messen willst, die Noctua A6 haben 50mm Bohrungen, aber denke eben nicht diagonal, sondern vertikal/horizontal. Auf Bild 3 sieht man leider wohl, dass es mit 50mm nicht hinhaut, wenn man die Linie der gegenüberliegenden Bohrung verfolgt. Ist die Frage, ob man da zur Not irgendwie die A6 mit neuene Bohrungen montiert bekommt.

für zwei 60mm ist nicht wirklich genug platz, das Mesh Gehäuse oben drauf hat auch nur knapp 60mm breite eher 59... somit müsstest das auch weglassen #NussEcke
wenn das entfernen des Mesh kein Problem ist, bekommt man siche zwei 60mm drauf, aber mit dem nur 50mm loch in der Platte ist da aber nimmer viel Airflow übrig...



[webmi]

Ja, da hast du Recht. Leider bin ich in der Mietwohnung auch nciht so gut ausgestattet, alsdass ich mal eben eine neue Platte anfertigen kann für das Teil, also mit größerer Bohung für die Fans mit passenden Bohrungen für die #Nussecken... Eine Werkstatt mit Werkbank etc ist Fehlanzeige... Ein Dremel und auch das übliche Werkzeug habe ich, aber wenn das OEM Haptik haben soll, wirds damit nichts...

Wäre ja denkbar einfach, 1mm Blech in entsprechendem Maß, mit den entsprechenden Bohrungen, lackiert, voila. In der Küche mit dem Dremel, ggf Lochsäge auf den Akku, wird das nur Pfusch... und ich wills halt schön

Kann ich nur hoffen, dass das Ding a) Serie leise genug ist mit den verbauten 50er Fans und b) dann auch noch was bringt so low RPM

Sonst landet es in der Kruschkiste und ich setz mich wieder hin und überlege weiter.



[AndreasP1981]

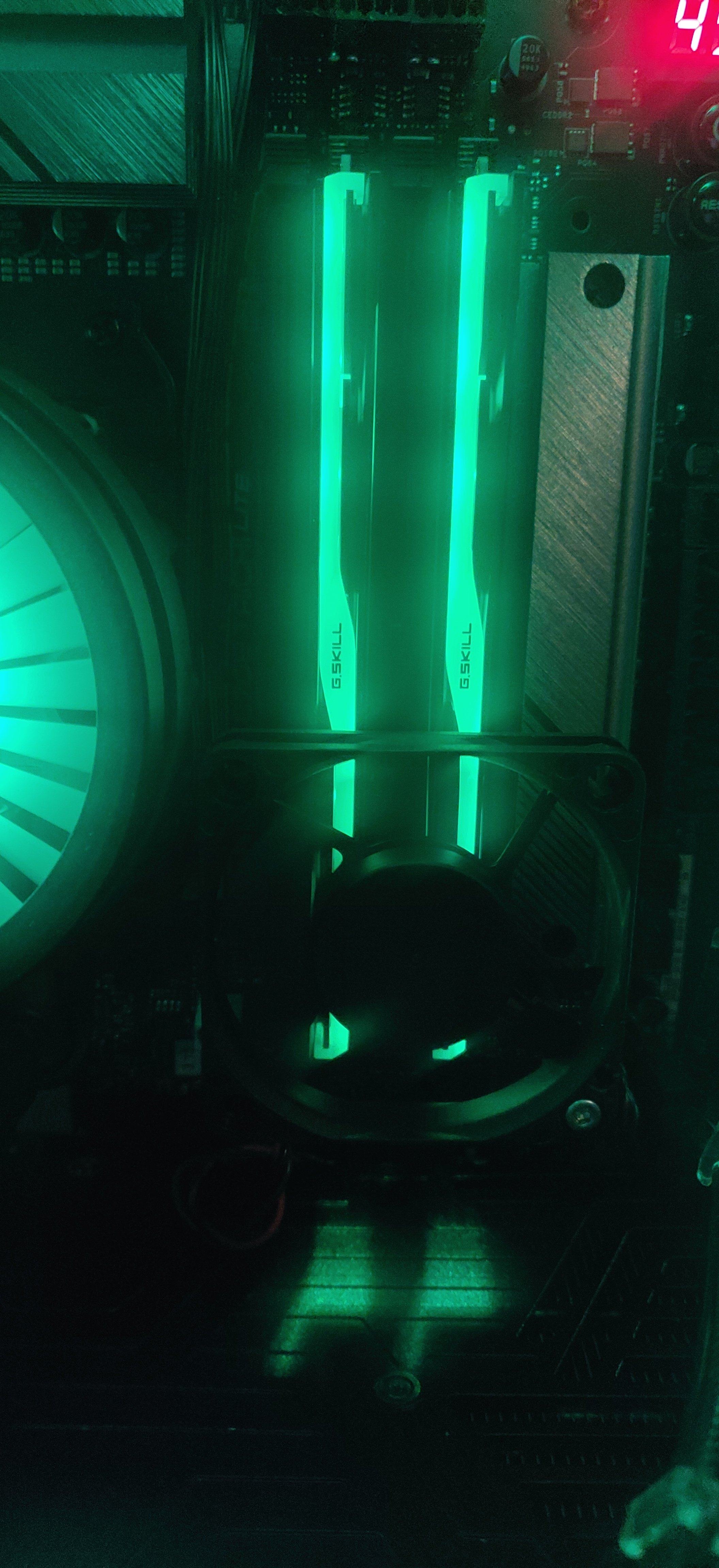

So sieht meine Lösung derzeit aus:

Hoffe man kannst erkennen, ist nen 45mm abstandsbolzen M3 (Gehäuse hat M3 Halter)
und den Lüfter an einer ecke mit ner Schraube drauf und tutti...
Ist jetzt nicht die super performante Lösung, soll aber auch nur vorübergehen sein.
Denke daily kann ich die ram ohne Lüfter nutzen.



[neo2106]

Die Jonsbo NF-2 hab ich bei mir verbaut bei einem rechner. Bei TM5 EXtreme gingen die nicht über 40°C selbst nach 3h nicht.Im leerlauf knappe 26°C

Hab den auch bei mir Vibriert der aber ganz schön ohne Gummi Ringe an den Löchern. Ist das bei dir auch so zufällig?



[Induktor]

Wenn du das Ding mal abgeben willst, sag mir bitte gerne Bescheid. Sag gerne auch Bescheid, wenn du "Bestellungen" für sowas annimmst,

Würde mich da anschließen. Selber bauen bin ich zu unfähig

Also eine Art Bestellungen für sowas hatte ich eigentlich nicht vor anzubieten. Problem ist halt, wenn man das per Hand macht, braucht man relativ viel Geduld und Zeit, wenn man ein sauberes Ergebnis will. Ich will's jetzt noch nicht ausschließen... ist halt auch irgendwo ne Preisfrage, je nachdem wie viel Zeit und Arbeit ich in die Sache investiere (bleibe natürlich fair für die Community).

Habe jetzt mal die Bykski HS bestellt, 15€ für zwei beim Ali,

Da ich anders als du eben die Bykski und keine AC HS verwenden werde, müsste man natürlich erst prüfen ob die Bohrungen kompatibel sind.

Ich hab mir heute die Bykski Kühlkörper auch für um die 15€ bestellt. Wollte das mit den Bohrungen auch erstmal abchecken.

vor allem auch wenn du da schon ein neues, verbessertes Design im Kopf hast.

Im Grunde setz ich wieder auf den massiven Kühlkörper von RS Pro in 15mm Bauhöhe (6mm SSD Kühlkörper als Vergleich):



Die Quali ist schon richtig nice und was Ding an Kühlleistung abliefert, kann man mit dem üblichen 0815 Kram echt nicht vergleichen. Das merkt man schon direkt am Gewicht. Allerdings macht es das Bearbeiten auch deutlich anspruchsvoller. Ist halt richtig massives Alu.

Das Problem ist ein bisschen das Maß, zumindest wenn man die Finnen vertikal über die lange Seite haben möchte. Der 100*200mm Kühlkörper ist eigentlich schon nicht schlecht, jedoch ein wenig zu kurz, wenn es über die volle Länge haben möchte. Deswegen musste ich eine etwas längere Halteplatte anfertigen, damit über die volle Länge passt. Zudem sind die RAM-Kühlkörper von ALC eh einen Tick kürzer, was in dem Fall mir eher entgegen kam (Bykski ist nen Tick länger, wil den RAM voll umschließt oben).




Meine Idee mit dem "verbesserten Design" wäre jetzt nur, dass man den Kühlkörper in 200*100mm holt (anstatt 100*200mm) und diesen auf z. B. 134mm Länge (wie die Bykski) zuschneidet. So könnte man auf die Halteplatte verzichten, müsste aber bei den Schraublöchern die Finnen weg-flexen/ -feilen/ -schleifen etc. um die Löcher für Schrauben vorzubereiten. So hätte man einen durchgängigen Kühlkörper, wo bei den Schraublöchern keine Finnen wären. Ich hoffe man versteht was ich meine.

So einen ähnlichen Ansatz hat einer im OC-Forum von mir schon nachgemacht:



Diese leichten Kühlkörper habe ich auch zuhause, würde sie für diesen Zweck aus Performance-Gründen aber nicht nehmen wollen. Zudem finde ich sie optisch nicht so.



[AndreasP1981]

So einen ähnlichen Ansatz hat einer im OC-Forum von mir schon nachgemacht:

wer das nur was

den Kühlkörper gibt es sogar noch, hatte das ding Jahre in der "brauchst vielleicht irgendwann" Kiste

https://www.amazon.de/dp/B09NZCXDF7?ref=ppx_yo2ov_dt_b_fed_asin_title



[Induktor]

wer das nur was
Anhang anzeigen 1089007Anhang anzeigen 1089008
den Kühlkörper gibt es sogar noch, hatte das ding Jahre in der "brauchst vielleicht irgendwann" Kiste

https://www.amazon.de/dp/B09NZCXDF7?ref=ppx_yo2ov_dt_b_fed_asin_title

ahh ok^^

Wie gesagt, solche ähnlichen habe auch zuhause, teilweise auch nochmal ne Ecke größer:



Hab schon viel mit Kühlkörpern rumgespielt und getestet. Die von RS Pro performen extrem gut. Das zeigt sich auch, wenn man sich die Specs anschaut (sehr niedriger Wärmeleitwiderstand, Leistungsbereich etc.) und mit anderen Kühlkörpern vergleicht. Sowohl passiv als auch (gerade) mit aktiver Belüftung ist die Kühlleistung deutlich besser als bei vielen anderen.



[webmi]

wer das nur was

Für 16€ 2x Stück (einer zum Üben ), das geht gut klar, sind bestellt, danke! Wie bekommt man die 2-3 Finnen da in der Mitte am Besten raus, ohne die daneben zu zerstören? Biegen bzw hin-/herwackeln bis sie brechen? Selbst mit Werkzeug wie einem Dremel fällt mir grad nichts Schlaues ein. Rauszwicken mit Seitenschneider geht auch nicht...

@Induktor, wie würdest du es machen?



[RediMischa]

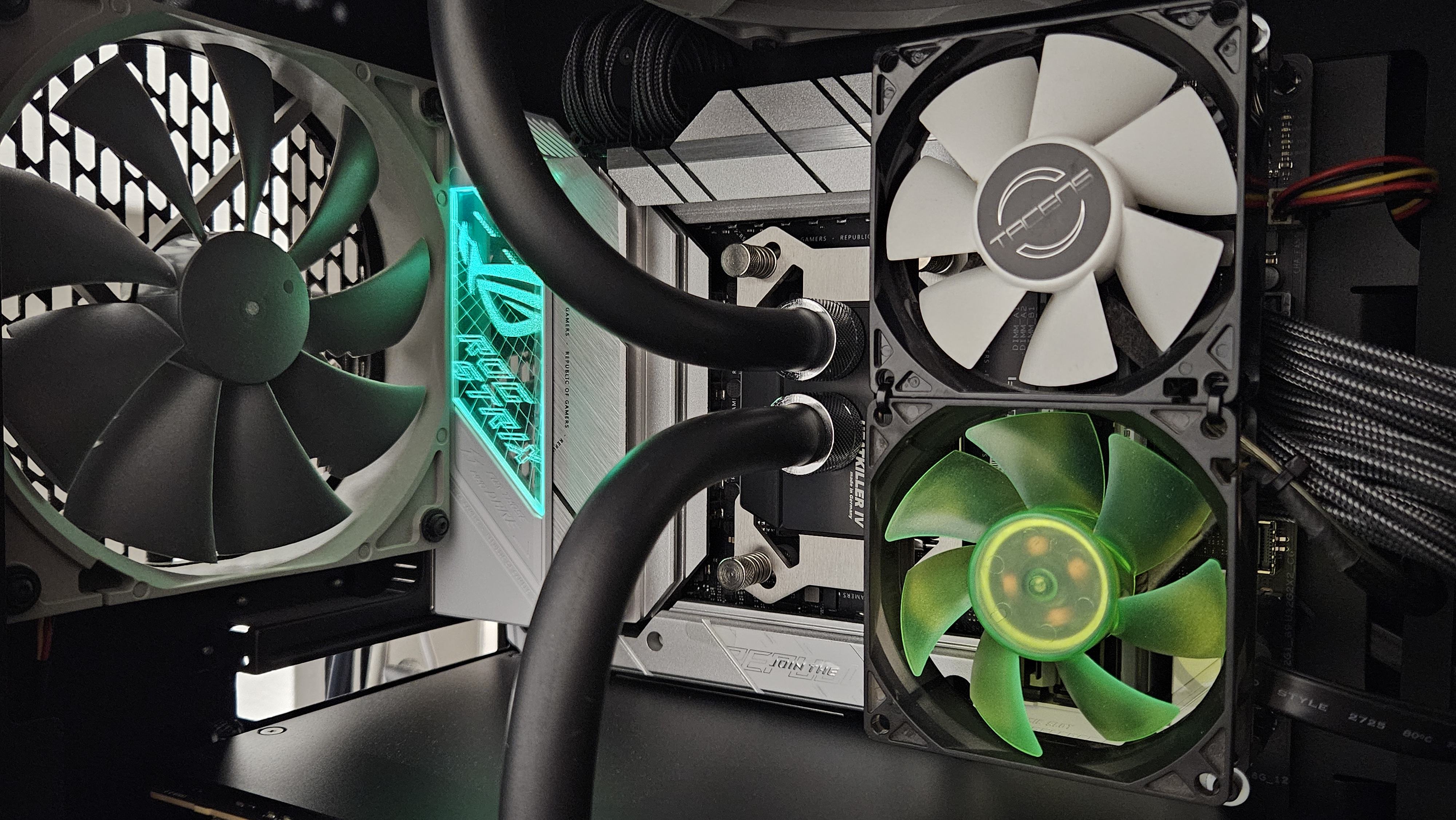

So sieht meine Lösung derzeit aus:
Anhang anzeigen 1088977

Mein vorübergehender Frankenstein-Ghetto-Mod ist ähnlich, allerdings habe ich zwei Jahrzehnte alte 80er Lüfter aus der Grabbelkiste zusammen gefriemelt



[Induktor]

@Induktor, wie würdest du es machen?

Die kleinen Finnen da rausholen? Dünne Spitzzange, ganz unten anpacken und hin und her biegen bis sie abbrechen.



[webmi]

Wird spannend, dazu dann den NF-2, nur eben umgedreht, also in den mittleren Mainboard Mounts statt den oberen. Damit das genug Platz neben der AIO (LF3) neben dem Sockel hat, muss auch die Platte gedreht bzw. spiegelverkehrt verschraubt werden.

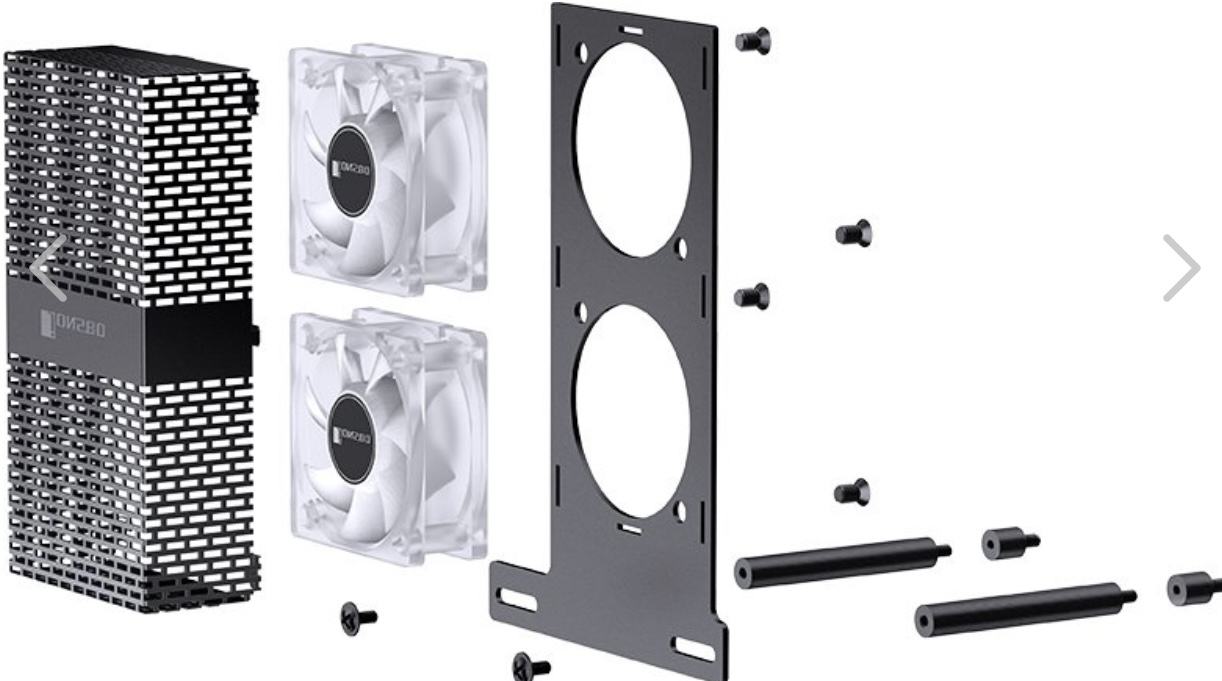

@Jonsbo NF-2 Besitzer, wäre es möglich die Lüfter und vor allem auch den „Käfig“ auf der anderen Seite des Platte zu montieren?

Wenn man das Ding von oben, also über dem RAM montiert, so wie es gedacht bzw konzipiert ist, hat die linke Seite der Platte ja diesen „Arm“ um genug „Offset“ nach rechts zu bekommen.

Montiere ich das Ding jetzt aber von unten, muss ich die Platte drehen um diesen Arm bzw. den Offset wieder zu bekommen, der wichtig ist damit das Ding eben genug Abstand vom Sockel bzw. dem VRM Kühler/Aufsatz der Liquid Freezer III hat, wenn man versteht was ich meine.

Die Lüfter lassen sich natürlich einfach auf der anderen Seite verschrauben, wie aber genau funktioniert das mit dem Käfig? Wie genau wird der auf/an der Platte befestigt und lässt sich das auf die andere Seite verfrachten?

Hier ein mal wie es konzipiert bzw „richtig rum“ ist


Und so rum müsste es dann von unten aussehen


Klappt das?

Mit genug stand-offs bekommt man das auf jeden Fall hoch genug damit man es dann auch über die Sticks inkl. dem Kühlkörper bekommt, sodass es quasi direkt auf den Kühlkörper bläst, das sollte schon recht gut kühlen in Kombination.

Nur ist es eben wichtig, dass ich den Käfig wieder auf der anderen Seite montiert bekomme, sonst glotzen einen da die Hässlon Fans an…
