[Sammelthread] [ STORAGE ] - Bilder Thread

[Morpheus2200]

Hier mal meins



240GB



[daheym]

is leider noch etwas chaos da ich noch am basteln bin


Und noch ein kleines Video, entstanden beim expandieren des Raids von 3 Platten auf 5

5x Maxtor 120GB im Linux-Soft-Raid 5
2x WD 4,3GB im RAID1 an Promise



[Scharrlatan]

is vielleich nich so viel aber es reicht ... 340 echte gbyte ... (angebliche 360 )



[SOCKEN]

hi

hier mal meine platten 200GB insgesammt


und hier die kühlung mal etwas näher


gruß
SOCKEN



[DoubleJ]

Nochmal mein neuer Schatz

...und jetzt, nachdem ich endlich passende Schienen habe, auch eingebaut:



[scott]

Hi!
Meine storage Lösung:



Insgesamt lächerliche 160GB + nochmal 160GB extern.

cu



[brigadeleiter]

hier mal mein kleiner fileserver.

tyan tiger mpx, 1024mb ram, 2* amd athlon mp 1900+
highpoint rr1820, 7* samsung 160gb raid (soft-linux) + 1* seagate 300gb (160gb als spare, rest für ftp)

wird momentan umgebaut auf dfi 855gme, pentium m 710, 1024mb ram und winxp soft raid5.

http://www.autoknipser.de/paten/server/IMG_0106.JPG

CIAo
David



[MP5K666]

mein kleines Projekt für heute nachmittag *gg*

ein 2,5" Raid1 ;-)

sind 2 20GB Platten, ist nur mal um mit raid zu experimentieren.
(Raidcontroller vom P4C800-E dlx)

Sobald mein Laufwerkskäfig da ist gibts auch Bilder vom Hauptspeicherort (3x160 1x120GB)

greetz MP5K



[XN04113]

Hi,

anbei mal zwei Bilder meines aktuellen Servers & Co - ist inzwischen die dritte Version.
Nummer 1 war ein Leadtek Sockel A Board (nforce2) mit zwei SI SIL680 PCI Kontrollern. Also auch schon acht 250GB PATA HDDs. Die Gigabit Karte war im PCI Slot. Das ganze war nicht besonders performant, da alles über den Flaschenhals PCI Bus ging.
Nummer 2 war ein Tyan Tiger Dual AMD mit einer PCI-X Gigabit Karte und als HDD-Controller ein 3ware 7506-8 PCI-X 8-fach PATA. Raid 5 hat nur geschnarcht, also wieder nur als einzelne Laufwerke angesprochen. Dann war der HDD Speed ok.Dafür war mein Backup über 1394 bzw. USB2 PCI Karte langsam ohne Ende.
Nummer 3 ist nun im Einsatz. Komplette Umstellung auf SATA. Das Backup fliegt mit 35MB/Sek. Jetzt fehlt nur noch ein Board was einen SIL SATA Kontroller mitbringt der per PCIe angebunden ist oder eine PCIe Karte. Der Onboard SI ist leider ein 3114.
Aktuelle Konfiguration:
Motherboard: Gigabyte GA-K8NXP-9
CPU: AMD Athlon64 3500+ (Winchester)
RAM: 2x 512GB G.E.I.L CL2.5 PC3200
GPU: Gigabyte ATI Radeon X700 pro
HD: 1x 160GB Samsung SP1614N
8x 250GB Samsung SP2504C
CASE: Coolermaster Stacker
COOLER: Arctic Cooling Silencer 64 Ultra TC
5x Papst 4412F/2 GML
DVD: LiteOn LDT-163
WRITER: NEC ND-2500
LAN: Gigabit onboard
POWER: 2x be quiet! 400W Titanium Dual Fan

Gesamtkapazität wenn alle internen und externen Platten laufen - ca. 3,5TB.

Das Backup erfolgt über ein paar externe 250GB HDDs

mike



[funkflix]

Achtung! Jetzt kommt die pure Storage-Ownage!

160GB full Raid 25 Power!



[DaReal]

Seagate 7200.7 80 GB / Seagate 7200.7 120 GB



[hostile]

oh, wasn des fürn thread... habsch noch gar ned gesehn...

naja, schwanzvergleich rockt

8xSamsung 160 GB (Raid 5)

gruß
hostile



[Madnex]

@all
Kommentare oder Fragen zu den Bildern ab jetzt bitte nur in diesem Thread -> klick! <- abgeben bzw. stellen. Hier bitte nur Beiträge mit Storage Bildern posten.



[Anarchy]

OMG ! Ich hab abgerüstet

In der Workstation ist nur noch das 160GB RAID1, das 2*40er RAID0 is geflogen weil ich es net wirklich genutzt hab, die disks sind nu im testrechner AKA 2.5GHz Venice



[TurricanM3]

Hier meine kleine HD-Kühlungs-History:

Vor Uhrzeiten noch mit Lukü:

Dann Umstieg auf Selfmade HD-Box und Wakü:

dann mit Intel-Basis und zusätzlich zwei 160er Hitachi 7K250 RAID1:

und ein aktuelles Bild mit zusätzlich zwei Maxtor MaxLineIII mit 16MB:

Die Raptor 36GB Platten sind, einschließlich des Gehäuses, das einzige was noch von Anfang an in meinem Rechner ist, die halten einfach ewig und laufen fast durchgehend.

Gruß
Turri



[z1erer]

2x WD Raptor 73,4 GB (RAID0)
4x Seagate 7200.8 250GB (RAID1+0)

Auf dem Bild ist noch eine 5. Seagate, die ist jetzt aber in einem andern Rechner.
Und Wakü kommt auch demnächst noch auf CPU und GPU



[BIG prOOf]

Hier mal meine pics.
die "externen" 250 GB Samsung + 80GB Hitachi
http://img208.imageshack.us/img208/500/storage8pe.jpg

mein kompletter rechner
http://img151.imageshack.us/img151/2792/pc0mw.jpg

Meine internen platten 2*200Gb WD
http://img456.imageshack.us/img456/6721/hdd9jb.jpg
ich weiß, es ist unordentlich.



[the-ICH]

So dann hab ich hier auch mal meine "entkoppelten" HDD´s
Die obere ist eine Samsung SP160JJ(System) und die untere eine Samsung SP1213C(Games etc.)

MFG the-ICH



[Everest2000]

einfach geilllll

leider muss mein projekt leider auf eis gesetzt werden..da ich wieder geld brauch für mehr HDds

aber hab mal was in einer disko gesehn wo ein pc als zuspieler für den DJ stand.

dort war ein 16x NAS von so einem Typ angeschlossen

http://www.sunstarco.com/Storage/Fastora/Fastora NAS.jpg
und laut des DJ waren dort alles 300GB platten

autsch das muss viel sein...ich könnte versuchen ein bild davon zu machen



[eraser777]

Muss nur das Bild uppen.



[HisN]

Hihi...

Wir haben im Hausnetz auch zwei Fileserver stehen.

Meiner (siehe sig) mit 6x300IDE an Promise SX6000@Raid5=1,3TB



Und der von meinem Nachbarn mit 8xSATA300 an Promise EX8350@Raid5=2,1TB



[Paffkatze]

is das nich bissl heiß dadrin?



[Killer Chris]

Mein schnuckliges System:

So siehts ATM aus:

Sonnst so:

Pics vom offenen System hab ich grad nicht und zum letzten Pic sind noch 2 Platten hinzugekommen, atm sinds:

OnBoard:
1x 200GB WD fürs OS

Promise EX-8350:
2x 250GB WD @ Raid 0 für Games etc

4x 320GB WD @ Raid 5 für Files

Dazu kommt noch der Router mit:

Alle SCSI U160, nur letzte 80:
1x 36GB für OS etc
4x 18GB @ Raid 0 für Files
1x 8GB für Proxy

http://killer.i-r4zer.de/HP_Server/KIF_0298.JPG
http://killer.i-r4zer.de/HP_Server/KIF_0281.JPG



[AvenDexx]

Hihi...

Wir haben im Hausnetz auch zwei Fileserver stehen.

Meiner (siehe sig) mit 6x300IDE an Promise SX6000@Raid5=1,3TB



Und der von meinem Nachbarn mit 8xSATA300 an Promise EX8350@Raid5=2,1TB

Alter Schwede! Und ich mach mir sorgen, dass mein Case unaufgeräumt sei.



[[Prophet]]

Update bei mir. Kabelmanagement ist nicht mehr so schön aber bald kommt ein neues Case und dann geb ich mir wieder Mühe.



[[Prophet]]

Ich habe mich dazu entschieden doch noch etwas das Kabelmanagement in meinem Server zu verbessern. Habe dazu mit dem AC Ryan ConductX Kit die neue Verkabelung für die Platten gemacht.

Wie es vorher aussah seht ihr im vorherigen Post.



[mantodea]

Hallo,

meine Daten sind jetzt übergangsweise in einen anderen Rechner umgezogen, da das Mainboard im Server schon wieder hin ist.

System-"Platte":

Die wichtigsten Datenplatten (Mehr passt nicht rein...):



[segon]

dann will ich meinen Datenmülleimer auch mal vorstellen

8x250 GB Seagate IDE an 3ware 7500-8 (Raid5)
2x200 GB Seagate SATA an DawiControll (Solo)
1x320 GB WD an ViaSata
1x200 GB Samstung IDE


einziges Manko neben dem mangeldem Platz - beim kopieren auf das Raid 5 ist meine Datenrate miserabel. Von 2500kb runter auf 1400kb runter auf 200kb auf 2500 und von vorn.... sprich 40GB = 4 Stunden



[Killer Chris]

So jetzt wo ich meine neue Kamera hab und der Server soweit steht ein paar Pics für die Dual-Freunde:

Die CPUs sind 2x 700MHz P3 S370 100MHz FSB auf einem Supermicro P3TDLR, unterstützt von 2x 128MB und 1x 256MB PC133 ECC-SD-Ram, Intel GBit NW-Karte und 1x 36GB U160, 4x 18GB U160 und einer 8GB 80MBit SCSI Platten am OnBoard Controller.

Der Rechner ist grad am Installieren von Win2k3 EE für Exchange eMail und IIS Webserver sowie testweise ActiveDirectory und MSSQL und vllt noch LiveCommunication Server.



[kiri]

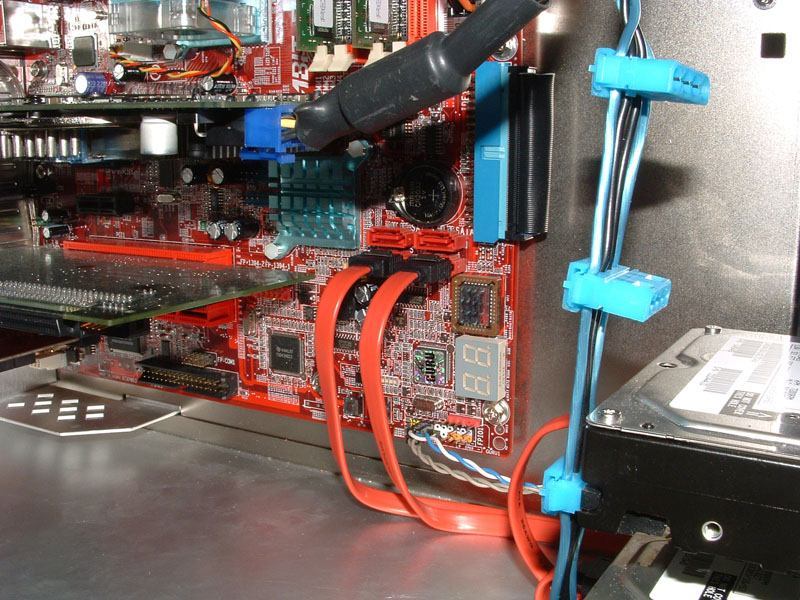

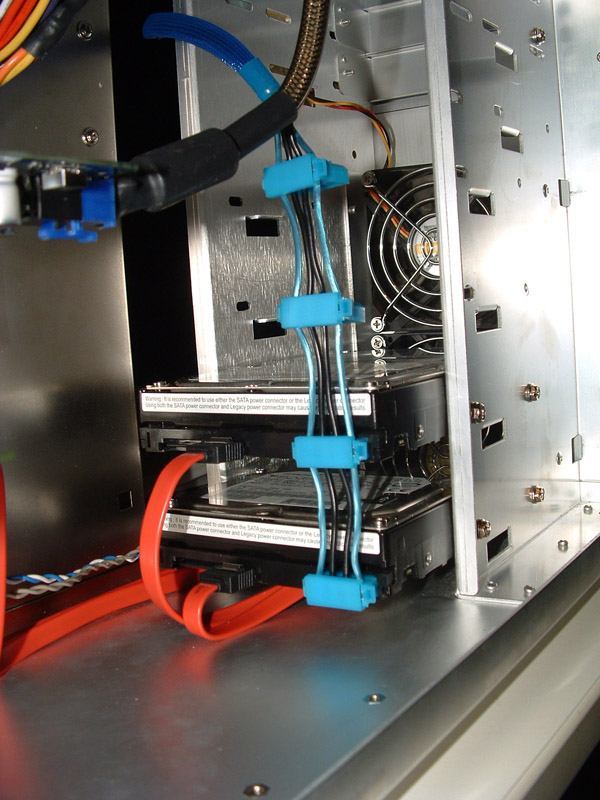

Und dieses barbarische Konstrukt aus zwei Samsung SP2504C werkelt bei mir als Raid1 am nForce 410. Ich hab halt Platzmangel im Case, der HDD-Käfig passt nicht wenn der SonicTower drin ist.

[URL=http://img83.imageshack.us/img83/4008/barbarischll5.jpg][/URL]
