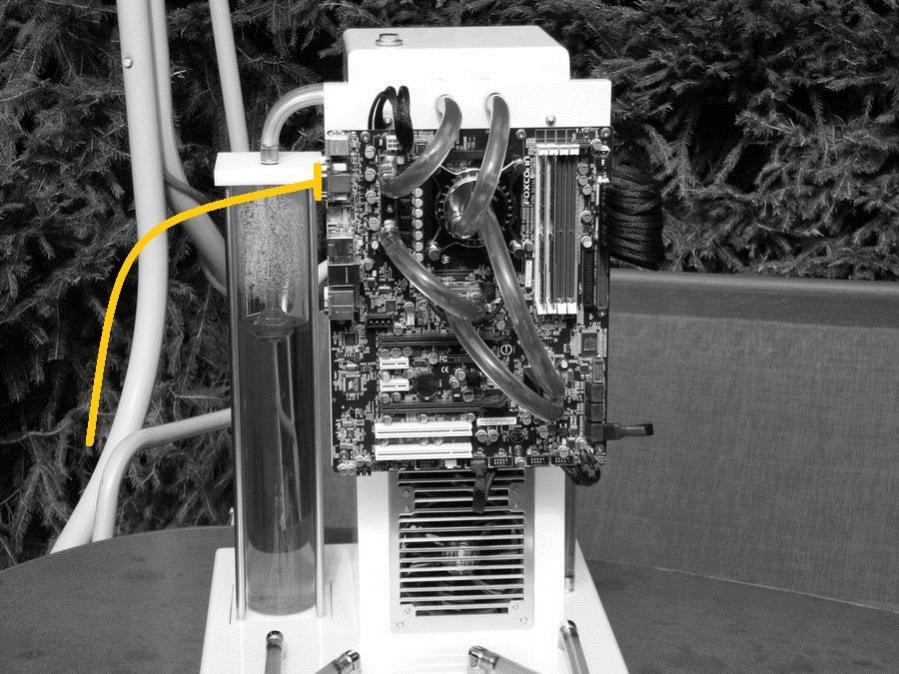

Hab mal ien Bild angehängt was ich meine.

The nameless ProjectX... - IT´S DONE!!

Die Anschlüsse gehen, wie Du es schon richtig sagtest, nach links weg in Richtung des AGB. Und der Besitzer schließt da auch Kabel an.
Aber wie die Grafikkarte angeschlossen wird, ist noch ein kleines Geheimnis. ;)


Sent from my iPad using Hardwareluxx app

So, weiter gehts. :) Die Lüftung des ersten kleinen Updates steht an. Da der PC seit ca. 3 Jahren mit dem AC Double Protect in rot läuft, welches jetzt straff ausgeblichen ist (Fotos folgen), wollte mein Kumpel (unter anderm... ;) ) ein kleines Speed-Update. Und mit was erlebt man heutzutage den größten Speedflash, wenn man von ner HDD kommt? Richtig, mit einer SSD. Also wurde erstmal überlegt, wo man sie denn am einfachsten unterbringen könnte. Und da bot sich die ursprüngliche HDD an, welche als Datengrab im Con bleibt.

Die SSD wird per Stahlwinkel huckepack auf die HDD geschnallt. Aber ich laß einfach Bilder sprechen:









Und hier die Montage auf der HDD:







Bitte schaut über den Staub drüber, der kommt noch weg. :fresse2:
Das SATA-Kabel liegt auch schon hier und muß nur noch gesleeved werden. Aber es geht eh bald weiter. Hier nur ein kleiner Teaser:



Stay tuned! :wink:

Sooooo, nach ner Weile gibts wieder nen kleines Update. :)
Bezüglich des letzten Teaserbildchens hier die Auflösung, was sich der eine oder andere schon gedacht hatte. Da der Besitzer seinen Wakü-Zock-PC seiner Mum vermacht hat, will er jetzt mit dem Teil auch etwas zocken. Etwas heißt: nicht die neuesten Games und nur ab und zu. Das schließt dann eine High End-Grafikkarte aus. Also wird eine HD 7850 verbaut, welche nur einen Stromanschluß hat, welcher idealerweise auch nach hinten abgeht. Auf dieser kommt ein vernickelter EK Wasserkühler mit Plexi-Top Aber als nächstes ein paar Bildchen.

Hier mal die Karte mit montiertem Wasserkühler:



Eingesetzt wird sie ohne Slotblende, da diese nicht benötigt wird. ;)



Und hier die Montage-"Backplate" aus dem Teaser, nur fertig bearbeitet. Sie wird am Ende noch passend in weiß lackiert. Sie ist aus 5 mm dickem Aluminium gefertigt, welches aus Gewichtsgründen ausgearbeitet wurde. Eventuell passe ich die 4 Ecken noch an.



Und so wird die Karte auf der Plate sitzen. Mittels Abstandshalter aus Edelstahl.







Und wie gehabt: es geht weiter - stay tuned! :wink:

:cool: :cool:

besonders die SSD Halterung gut gelöst, :thumbup:

hab letztens bei meinem auch wieder mal an der Halterung geschraubt. ;)


Lg

So, es geht weiter. Aufgrund fehlender Infrastruktur dauert jetzt alles etwas länger. :-[
Also erstmal fix die Grafikkarte auf die Adapterplatte montiert - paßt:





Die Verschlauchung auf dem Mainboard wird auch leicht angepaßt:



Da die Grafkkarte mittes PCI Expreß-Riserkabel verbunden wird, habe ich dieses auch schonmal probemontiert:



Und mal fix die Grafikkarte auf der Adapterplatte so positioniert, wie es später mal sitzen soll:



Auf der Mainboardträgerplatte bohrte ich die Haltelöcher für das Mainboard + Adapterplatte komplett durch. Danach dremelte ich aus einer M3-Gewindestange 4 gleich lange Stücke zurecht und brachte sie an ihren zukünftigen Platz:





Und hier das erste Mal alles probemontiert, wie es später aussehen soll/wird:









Jetzt steht noch das Schleifen und Lackieren der Adapterplatte und kleinere Restarbeiten an. Bitte achtet ned auf das Chaos der seitwärt raushängenden Kabel - das war nur fürs Probesitzen so. :fresse:
Ich hoffe, das Riserkabel funzt wie angedacht, denn leider kann ich das vorher nicht testen.

Bald gehts weiter - STAY TUNED! :wink:

sieht gut aus :)

Ein kurzes Update. Die Adapterplatte für die Grafikkarte ist mittlerweile lackiert und die Graka thront da drauf. :d Hier ein paar Bildorz:





Bei der Gelegenheit gleich noch den Filter gesäubert. War zwar ned so dolle verschmutzt, aber wenn eh das Wasser abgelassen ist, gell?



Uuuuund es geht weiter - STAY TUNED! :wink:
