[Sammelthread] Thermalright HR-05 (IFX) Chipsatzkühler

also mein sys packt der locker passiv - deins dann ja wohl auch ( bei entsprechendem luftstrom -> ich hab 2 1000rpm fans im case)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Der reicht locker

Hallo zusammen,
kann man den hr-05 Sli theoretisch in jedem Winkel montieren (DFI nF4 SLI) ?
Bei einigen Fotos sieht das ja definitiv so aus, ich wollte jedoch lieber nochmal nachfragen ;-)
Habe ne Bitumenbox im Rechner und somit wäre da bei einer "3 Uhr Ausrichtung" (Stundenzeiger) kein Platz und ich bräuchte wahrscheinlich so ne "1-Uhr Stellung".
Die "6 Uhr Ausrichtung" wird wohl wegen der Bitumenbox und der Grafikkarte auch nicht gehen!

ok, mir ist gerade mal aufgefallen, das ich mich evtl. etwas unglücklich ausgedrückt habe. Mit 3 Uhr Stellung meinte ich das hier -|, also nich die Ausrichtung der Lamellen, sondern die der Heatpipes. ich würde dann gerne sowas machen (Heatpipes in diese Richtung /)

Nein, dass geht nicht, weil die Heatpipes dann über dem Halteloch liegen und du dann net die Halteklammer befestigen kannst

Huhu!

Ich bau mir gerade einen 24/7-Server auf und nehm dafür mein altes "EPoX EP-8NPAJ" mit Sockel 754 und Nforce4-Chipsatz und PCIe her...
Aber so langsam gibt der Chipsatzlüfter seinen Geist auf, läuft total unrund und laut und deshalb wollt ich ihn gegen einen HR-05 SLI ersetzten.

Auf dem Epox ist aber so eine komische Lüfter-Kühlkörper-Konstellation drauf:

KLICK!

Passt da der HR-05 SLI? Und kann ich damit den Nforce4 im 24/7-Betrieb passiv kühlen?

Jo, das passt......

Ist diese Epox-Kühlkonstruktion gar nicht so "speziell" wie ich dachte? Hab halt Angst daß die Befestigung des HR-05 SLI nicht in die Löcher des Epox passt (man merkt, ich habe noch nie einen Chipsatzkühler getauscht ;) )...

Nö, die Löcher sind ja gleich, nur der Kühler is etwas größer wie normal.

Moin !

Habs jetzt endlich auch mal geschafft, meine kleine Brüllsau gegen den HR-05 SLI auszutauschen :d
Ich muss wirklich sagen das ich positiv überrascht wahr, Temperaturen waren vorher mit standard chipsatz Kühler (+AS5): idle ~45° load 55-59°
jetzt mit HR-05 SLI: idle 34° load ~49°

Muss aber gestehen, das mir die passive Variante bissi zu unsicher wahr, deswegen hab nen Be Quiet Silent Wings Lüfter davor gehängt

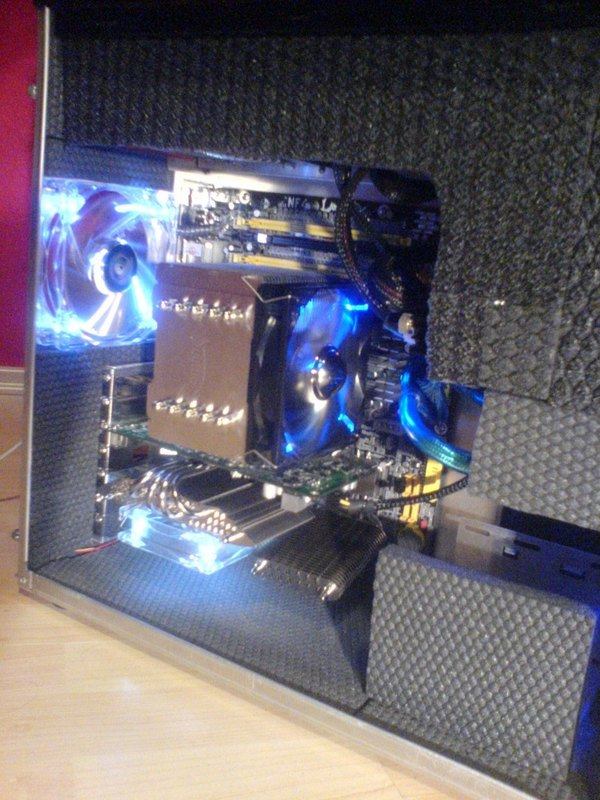

wie man auf dem Bild sehen kann, besteht jetzt ein kleines Platzproblem in meinem Gehäuse :( eigentlich wollte ich mir noch ne TV Karte zulegen :mad:

trotzdem ein Sahneteil ;) kann ich nur weiter empfehlen

MfG SHaBBa

Evga 680i SLI

Ich habe gerade einen Thermalright HR-05 und einen Thermalright HR-05 SLI auf mein Evga 680i SLI gebaut. Der Aktivlüfter von Evga bzw. Nvidia ist einfach der letzte Schrott!

Danke an larsch für die kleine Aneitung zur Schraubmontage!

Der Thermalright HR-05 auf der Northbridge stellt kein Problem dar und wird jetzt durch den Noctua NH-U12F bzw. den Scythe S-Flex SFF21E perfekt mitgekühlt. Habe 40 mm M3 Schrauben benutzt. Tlw. muss man die Plastikunterlegscheiben etwas zurechtschneiden, da Mainboardteile etwas im Weg sind. Ich habe von oben auch zwei Plastikunterlegscheiben genommen. Danach habe ich einfach die Feder der Pushpins (die bei den Thermalright Kühler bei sind) abgemacht und auf die Schrauben gesetzt. Danach eine Metallunterlegscheibe und mit einer Mutter festgezogen. Kann man mit den Fingern festziehen...

Der Thermalright HR-05 SLI auf der Southbridge ist da schon ein wenig fummeliger. Man kann ihn nur nach unten bzw. bei mir wegen der 8800 GTX nur nach schräg rechts unten montieren. Plastikunterlegscheiben wieder etwas zurechtschneiden. Ein weiteres Problem ist hier die Grafikkarte, die sich GENAU auf der Höhe der oberen Schraube befindet. Daher habe ich oben eine 15 mm M3 Schraube benutzt und unten eine 20 mm M3 Schraube. Daher auch keine Federn, sondern nur mit Muttern festgezogen. Mein Soundblaster X-Fi Xtreme Music passt jetzt allerdigs nicht mehr in den oberen PCI Slot. Alles aufpassen wenn ihr zwei recht lange PCI Karten benutzt. Die obere muss definitiv kürzer als einSoundblaster X-Fi Xtreme Music sein...

Hält alles super.

Die Southbridge scheint ohnehin kaum Abwärme zu erzeugen. Die Northbridge dagegen ordentlich.

Hier mal ein Screenshot nach 20 Min. Orthos:



Ich denke bei den Temperaturen (Case geschlossen) sollten theoretisch 3.0 GHz anstatt der 2.7 GHz drin sein...

Zuletzt bearbeitet:
was ? die 63°C wären mir viel zu heiß, denk dran, dass wir bald (hoffentlich) sommer haben mit ~30°C raumtemp.

und wieviel vcore gibste dem baby denn ?

@Foxxx
Also CPU Core ist laut Everest 1.30 V. Im Bios auf Auto eingestellt. Mit Case offen hat die CPU 10 Grad weniger...

@Katsche
Tjunction ist doch die maximale CPU Temperatur. Soweit ich weiss...

Bilder kann ich im Moment leider nicht machen, da meine Digitalkamera unterwegs ist. Daher auch leider keine Bilder von der Montage. Ich reiche ich aber nächste Tage mal ein paar Bilder nach. Kann dann aber leider nur noch Bilder in eingebautem Zustand machen...

Im Idle ist der rechner jetzt aber sehr viel leiser und die Temperatur der Northbridge ist nicht höher als mit dem Evga bzw. Nvidia Aktivlüfter...

Ab 70°C wirds problematisch, kann sein das der CPU dan rummspinnt, kann muss nicht. Also die 63°C sidn mir auch zu heiß, ich würde da irgendwas ändern. Is nurn Tip!
MfG ReBeL

vorhin wollte ich mein board wieder einbauen und dabei ist mir ein so kein kleiner plastikstift abgebrochen, aber woher kann ich die denn bekommen?? am besten wäre auch wenn sie etwas stabilder sind, denn ich baue ja bekanntlich gern um. ;)

mfg deep

schau mal in den ersten thread für ein wunderschönes (ja, ich weiß, es ist von mir :fresse:) howto für die schraubenmontage - die ist eh besser ;)

Lol, also ich hab mit meinem alten HR-05 auch viel rumhandiert und auch oft ausgebaut, aber ich habs nie geschaft nen Pin abzureißen.

Du könntest mal versuchen TR anzuschreiben oder PC-Cooling etc., da bekommst sicher irgendwo was

Aber Schrauben sind eh besser ;)

So, Schwester kam gerade zufällig mit der Kamera vorbei, daher hier schnell ein paar Bilder:

Case, Unten:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0351.JPG

Case, Mainboard:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0352.JPG

Untere Verschraubung des Thermalright HR-05 auf der NB:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0353.JPG

Thermalright HR-05 auf der NB:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0354.JPG

Obere Verschraubung des Thermalright HR-05 SLI auf der SB. Problematisch ist hier der Abstand zur Grafikkarte:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0356.JPG

Untere Verschraubung des Thermalright HR-05 auf der NB:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0357.JPG

Thermalright HR-05 SLI auf der SB. Darüber die Grafikkarte und links eine kleine PCI Parallelkarte im Bild. Grosse PCI Karten dürften nicht passen:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0358.JPG

Thermalright HR-05 SLI auf der SB. Abstand zu USB Anschlüssen gering:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0359.JPG

Untere Verschraubung des Thermalright HR-05 SLI auf der SB:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0360.JPG

Case, gesamt:
http://www.TRINKCLUB.de/Verschiedenes/CIMG0365.JPG

Zuletzt bearbeitet:
Hat jemand schon versucht den Kühler um mindestens 45 grad zu biegen? Ich besitze einen Barebone und möchte mir trotzdem diesen Kühler kaufen. Ist dies machbar?

Die Biegfähigkeit würde mich auch reizen, hab das DFI RD 600 Brett mit nem Infinity drauf, der ist längs gebaut, so das der FAN Richtung NT pustet. Meine NB brennt jetzt idle bei über 70° C aber fast ab.

Leider verdeckt der Lüfter die Hälfte des NB Kühlers, deshalb wird sicherlich der normale HR-05 net mehr passen. Wegen dem Lüfter können sich sich ja auch nicht einreinander verkanten. Da bei DFI der PCI-Express Slot sehr weit rechts ist, passt wohl auch der SLI net ganz.

Jetzt ist die Frage ob man das so hinbiegen könnte, dass einer der beiden HR-05er doch passt. Bilder will ich noch machen. Meine H5 ist nur gerade mit meinem Bruder in London :(

Mit dem Infinity könnte es GANZ KNAPP passen, geb dir aber keine garantie drauf. Hab hier nen Mine und bei dem is der HR-05 noch ca. 2-3mm vom 120mm Lüfter entfernt

Ich glaub ich kauf mich auch noch nen HR-05 SLi für meine SB..........

Da könnt ich dann einen Lüfter drauf machen, der gleichzeitig meine PWMs der Graka kühlen kann.....

So wie der Typ im XS:



Einfach geil......und auf die FETs nen HR-09 :drool:

Zuletzt bearbeitet:
Danke Musicman, aber das ist leider net das LanParty für Sockel 775 :(

Schaut nett aus, irgendwie bin ich wieder zuversichtlicher das der HR-05 passt. Ich würde ja gerne noch nen Dominator Airflowfan auf die Rams packen, aber irgendwie befürchte ich das die Graka da im Weg ist :(
