Update #21:

Grüß euch!

Heute habe ich mich mal an die Durchführungen bei der Midplate gemacht. Ich habe mir wieder mal den ganzen Tag lang den Kopf darüber zerbrochen, wie ich das am besten angehe.
Die Idee, beide T-Verteiler unter die Midplate zu geben habe ich wieder verworfen, das wird sich nicht ausgehen ohne zwischen den Radis alles mit Schläuchen vollzustopfen.
Deswegen bleiben die Dinger im sichtbaren Bereich, sollte aber verschmerzbar sein.


Auf zu den Fotos:

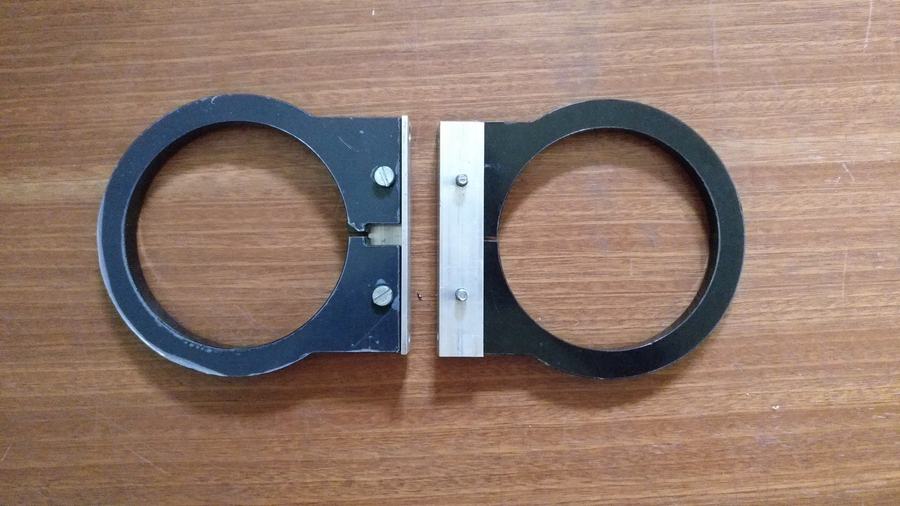

Hier die beiden Halteklemmen für die Deckel der AGB. Ich habe den Steg, in welchem die Stellschraube war, durchtrennt und mir Winkel gemacht
auf welchen die Klemmen angeschraubt werden. Die Löcher, durch welche die beiden Schrauben gehen, haben genau den richtigen Abstand um
die AGB fest einzuklemmen. So ist es zwar ein bisschen umständlich die Dinger zu montieren, aber die einfachste Lösung für mein Problem.

Da ich seit gestern wieder die Backplate für das MB habe konnte nun auch der CPU-Block eingebaut werden.

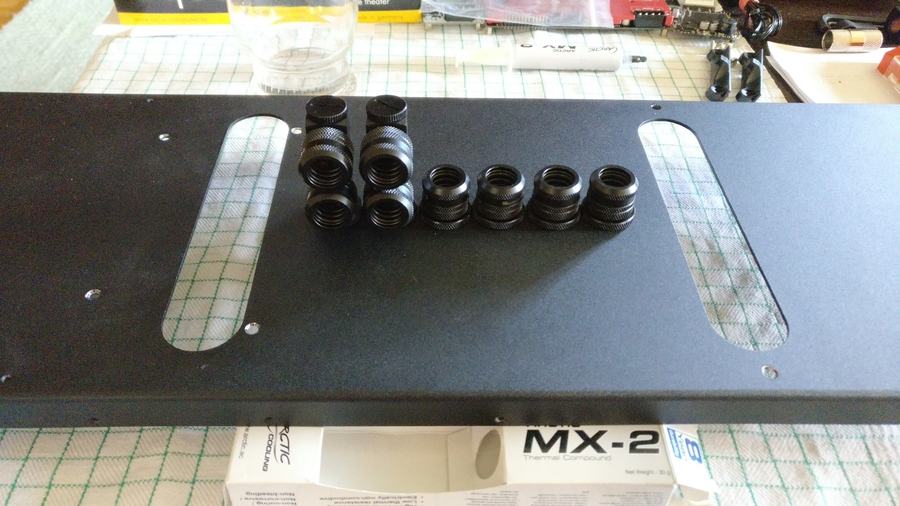

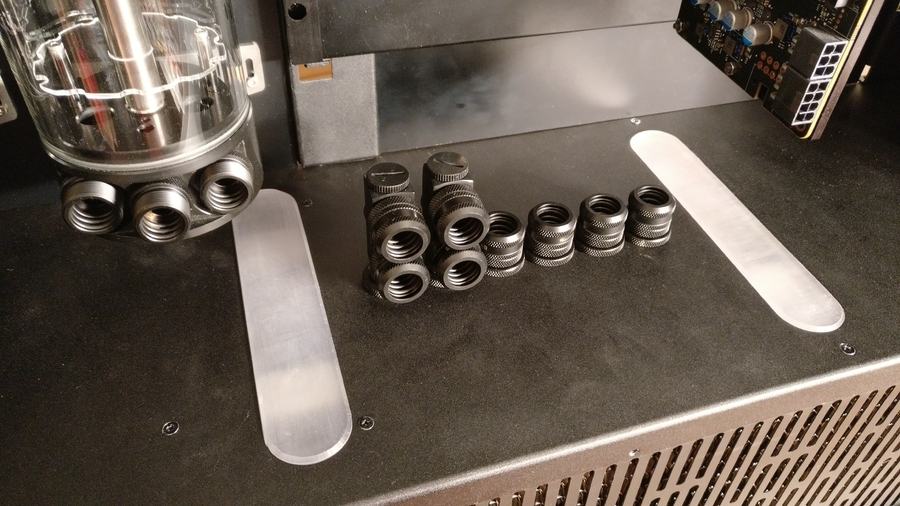

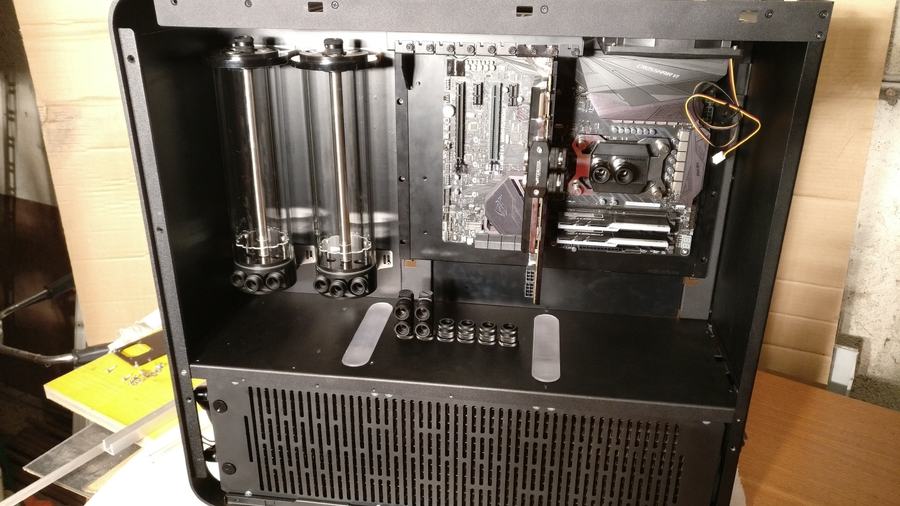

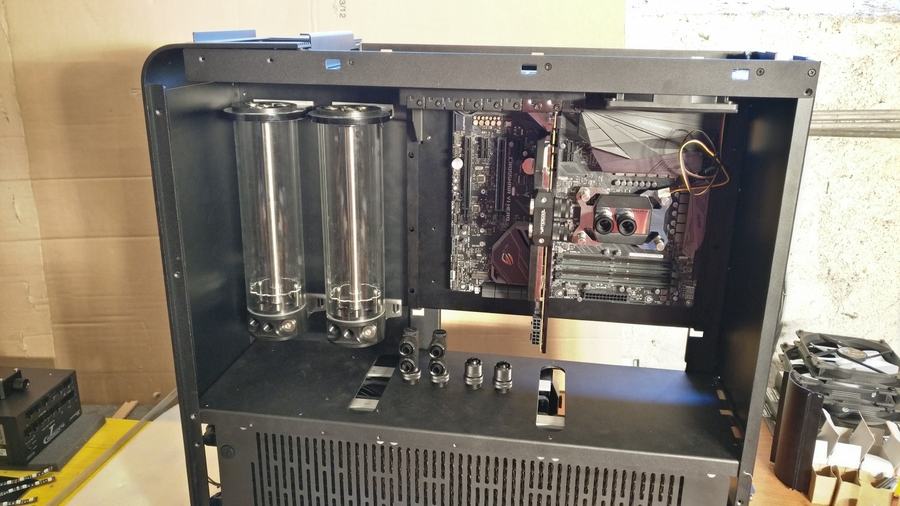

Auf der Midplate sitzen schon ein paar Fittinge herum, ursprünglich wollte ich vom Prozessor direkt zur Grafikkarte fahren, allerdings hätte ich dann ein
schiefes Rohr machen müssen...

...deswegen bekommen die Graka und der Prozzi jeweils eigene Zu- und Rückleitungen.

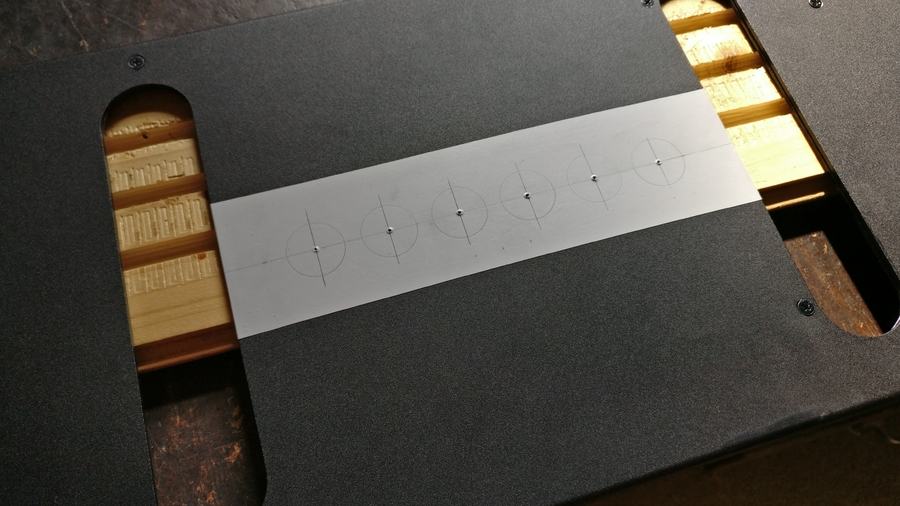

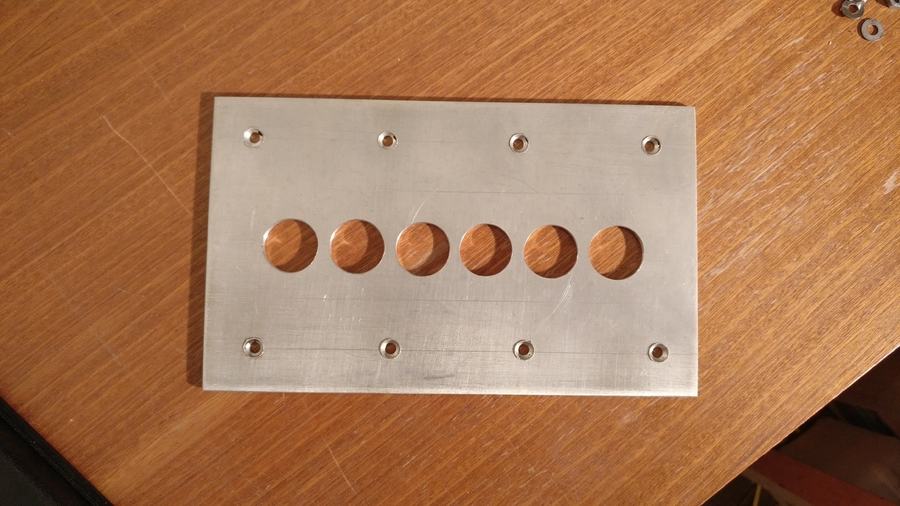

Heute bin ich nur mit dem Probestück fertig geworden, ich wollte zuerst testen ob ich die Löcher schön nebeneinander hin bekomme bevor die Midplate
dran glauben muss.

Ich muss die Abstände zwischen den Löchern noch etwas vergrößern, ein halber Millimeter sollte ausreichen.
Hat aber sehr gut funktioniert, ich bin zuversichtlich, dass ich das morgen genauso gut auf der Midplate hinbekomme.

So sieht's aus. Ganz links gehen jetzt die beiden Auslässe der AGB zu der Pumpe, von rechts kommt das Wasser wieder rein und geht durch die beiden Blöcke und dann
durch den doppelten Einlass wieder zurück in die AGB.
Wenn alles glatt geht kann ich morgen dann schon damit beginnen meinen Vorrat an Röhren zu dezimieren. Bin schon gespannt wie lange ich dafür
dann brauchen werde.


Das war's soweit, bis zum nächsten Mal.



[DaObst]

Update #22:

So, heute bin ich mit der Verschlauchung unter der Midplate fertig geworden. Hat mich wieder mal den ganzen Tag gekostet, dafür kann's morgen endlich mit den
Hardtubes weitergehen.

Bilder:

Nachdem ich das Probestück recht gut hinbekommen habe, durfte heute die Midplate wieder einmal dran glauben.
Ich habe zwischen den Löchern jeweils einen halben Milimeter mehr an Abstand gehalten, so passen die Durchführungen jetzt super rein.

Und hier sind sie auch schon fertig angeschraubt. Im Eifer des Gefechtes kam ich nicht dazu noch weitere Fotos zu machen, so spannend ist das jetzt aber auch nicht.

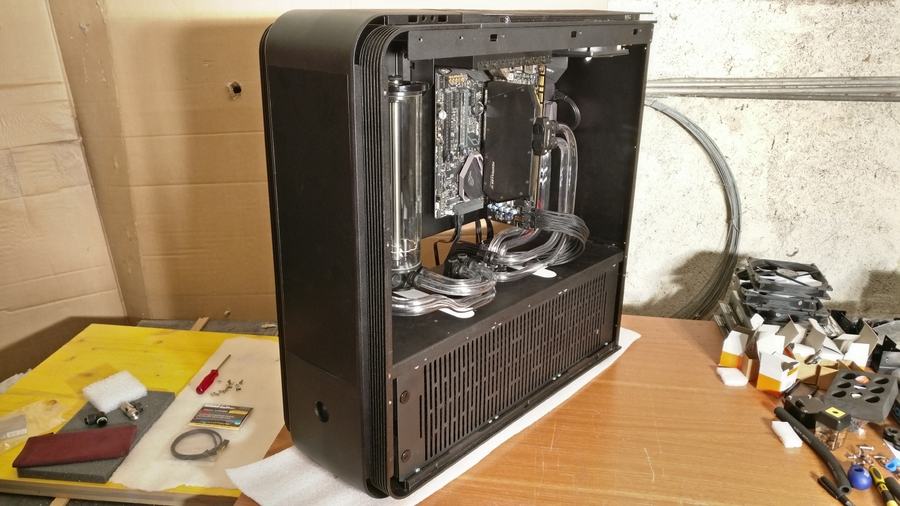

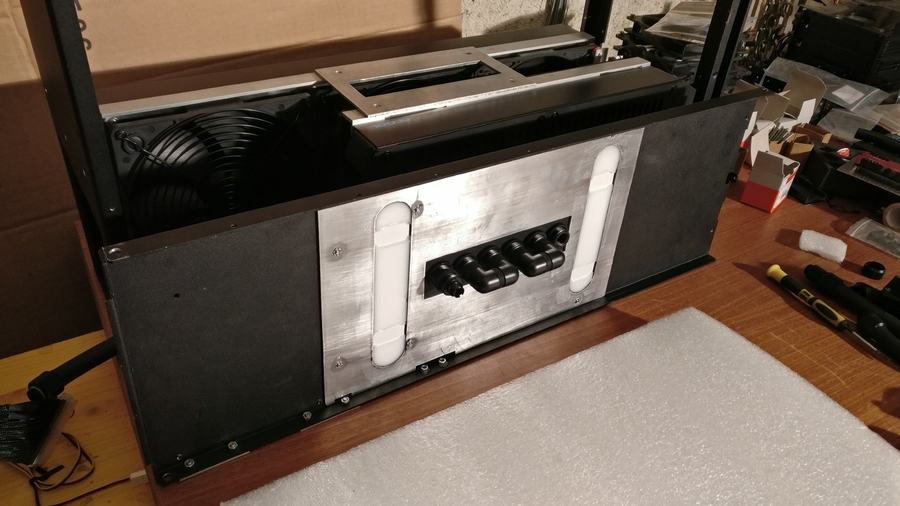

Und wieder mal ein Bild vom gesamten Gehäuse. Jetzt aber mit den Durchführungen an Ort und Stelle.

Noch eine Nahaufnahme dazu. Ich finde, dass es gar nicht so schlecht aussieht. Nachdem ich mich heute schon so mit der Verschlauchung geplagt
habe wäre es mit den Verteilern unter der Midplate vermutlich etwas ausgeartet... ^^

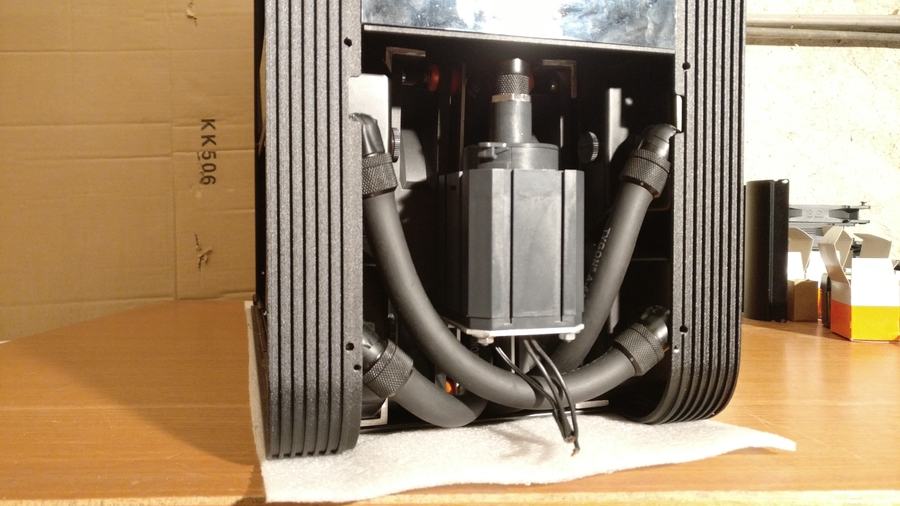

Und hier noch die Verschlauchung im vorderen Teil. Der Rest lässt sich leider nur sehr schlecht ablichten. Ich habe es geschafft, den Schlauch vom Tripple
zum Filter unter der Pumpe laufen zu lassen ohne dass er gequetscht wird, das hat den Rest um einiges erleichtert. Jetzt ist da kein Platz mehr für irgendetwas...


Was steht jetzt noch an?
Ich muss noch die Acrylglas-Inlets in der Midplate fertig machen und bei der Blende unter dem MB-Tray die Ausschnitte für die Kabel machen.
Dann sollte der Durchflussmesser fixiert werden, momentan sitzt der noch loose auf dem Netzteil rum.
Das Aquaero, das Farbwerk und die Steuereinheit der Pumpe sollen auf die Rückseite des MB-Trays wandern.
Und die Seitenteile des Gehäuses müssen in Angriff genommen werden, die habe ich bis jetzt völlig außer Acht gelassen...


Also dann, bis demnächst.



[DaObst]

Update #23:

Wie angekündigt sind mal die Hard-Tubes an die Reihe gekommen. In weiser Voraussicht habe ich mir die dreifache Anzahl der eigentlich benötigten Röhren
zugelegt. Da bin ich jetzt ziemlich froh drüber, der Verschleiß ist nämlich enorm. ^^

Ich habe zwar schon viel mit Kupfer gearbeitet, PETG ist dazu aber kein Vergleich. Es ist ungemein schwieriger damit schöne Biegungen zu bekommen,
vermutlich werde ich sämtliche noch einmal machen. So richtig gefallen will es mir nämlich noch nicht...

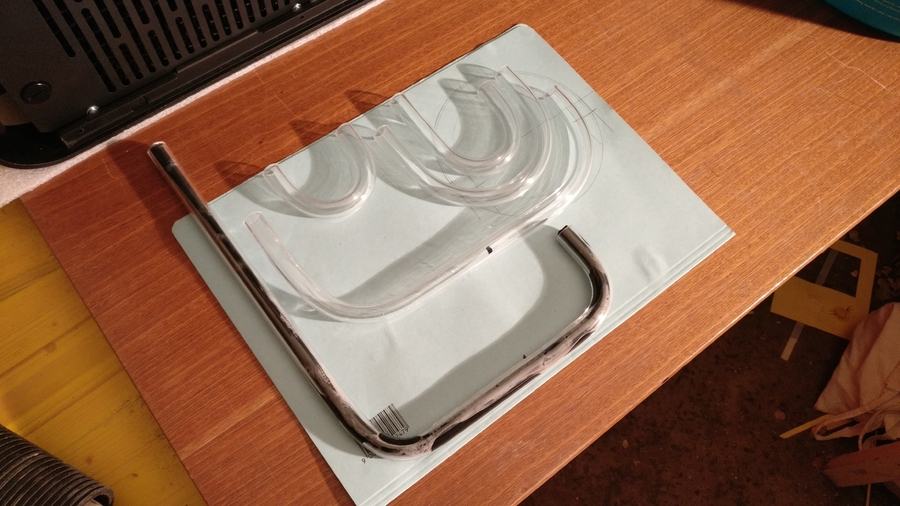

Hier die Ausbeute des Tages:

Soweit bin ich heute gekommen.
Das Rohr in dem die Silikon-Wurst drinnen ist, wird das letzte für die AGB.

Das Rohr welches die beiden AGB direkt miteinander verbindet muss auf jeden Fall neu gemacht werden, damit habe ich begonnen und deswegen einen
zu geringen Abstand der Biegung von den AGB weg.

Das Rohr welches ganz links vom AGB zum Verteiler führt will mir auch nicht so gut gefallen. Da ich momentan noch nicht zuverlässig engere
Radien, geschweige denn zwei Biegungen recht knapp beieinander hinbekomme muss das aber noch etwas warten...

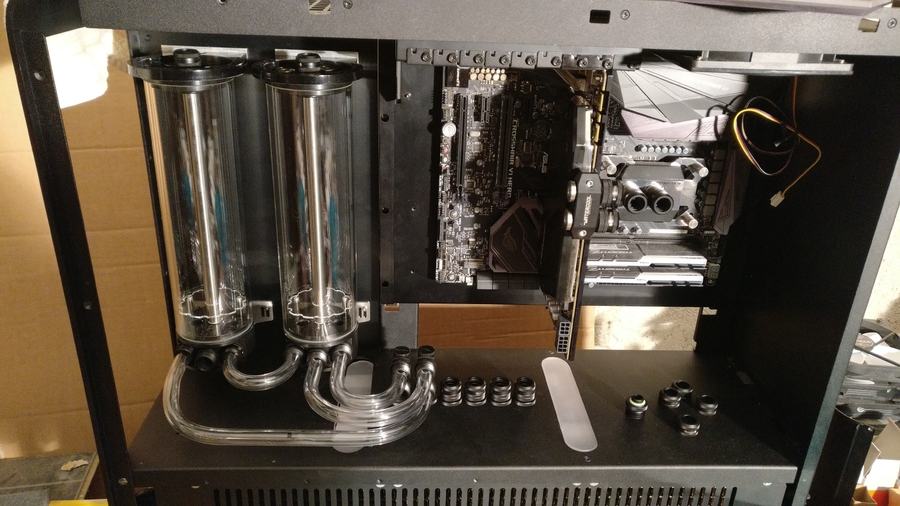

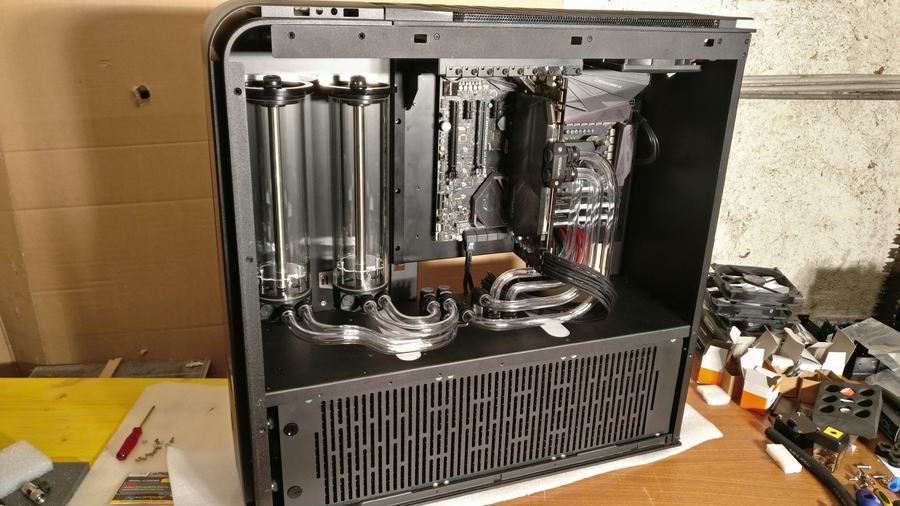

Und hier nochmal das ganze System im Bild. Die Rohre von der Graka und der CPU sollen dann ebenfalls in diesem "Stil" vom Verteiler aus weggeführt werden.
Ich bin schon gespannt ob ich das halbwegs sauber hinbekomme, auf 90°-Fittinge möchte ich nämlich unter allen Umständen verzichten...


So viel dazu, bis zum nächsten Update.



[XTaZY]

Klar, kriegste das noch sauber hin und bei mir würde das bei weitem schlimmer aussehen.
Übung macht in dem Fall wahrscheinlich echt den Meister



[Slowfood]

Wegen dem biegen, hier ist n super How-To:
[Guide] Biege-How-To für Acryl- und PETG-Rohre



[RyZ3N]

man man man

top viel handarbeit ! geniale ideen und sauber umgesetzt bis jetzt da kann ich mir ne scheibe abschneiden !

mehr bitte !



[DaObst]

Klar, kriegste das noch sauber hin und bei mir würde das bei weitem schlimmer aussehen.
Übung macht in dem Fall wahrscheinlich echt den Meister

Ich hoffe es... ^^
Aber bis das mit Augenmaß was wird kann's noch dauern, deswegen werden jetzt Schablonen gemacht.

Wegen dem biegen, hier ist n super How-To:
[Guide] Biege-How-To für Acryl- und PETG-Rohre

Vielen Dank für den Link.
Ich hab's mir mal durchgelesen, vor allem der Teil über's Messen ist sehr hilfreich.

man man man

top viel handarbeit ! geniale ideen und sauber umgesetzt bis jetzt da kann ich mir ne scheibe abschneiden !

mehr bitte !

Freut mich, dass es dir zusagt.
Ich tu was ich kann, ein bisschen Zeit hab ich ja noch.


Update 23.1:

Heute war ich mit ein paar anderen Sachen beschäftigt, zu später Stunde konnte ich mich jedoch noch etwas den Röhren widmen.
Ich hab mir den ganzen Tag über Gedanken darüber gemacht wie ich das ganze ein bisschen ansehnlicher hinbekomme und
die bisherigen Verläufe verworfen.


Deswegen wird's jetzt so gemacht:

Vor allem bei dem Höhenverlauf des Rohres möchte ich sehr gleichmäßige und reproduzierbare Ergebnisse bekommen. Deswegen habe ich damit begonnen eine
Schablone zu erstellen. Die Backen sind noch nicht final und werden morgen neu gemacht, sodass die Rundungen schön am Rohr anliegen.
So würde ich noch die Kanten reingepresst bekommen, das soll natürlich nicht sein.

Vom ersten AGB geht das Rohr nun so zum Verteiler hin. Bei der ersten Version waren die Biegungen zu knapp beinander, das hat nicht so toll ausgesehen.
Dieses eine habe ich noch Frei-Hand mit einem Reststück gemacht um den Verlauf mal vor Augen zu haben, deswegen wird es auch ersetzt.


So long, bis demnächst.



[F31VEL]

Also ich fand die erste Version der Rohre auhc Super

Echt klasse Arbeti die du da ablieferst ... mein vollen Respekt !

jetzt musst du mir nur mal den weg des Wassers erklären blicke iwie net mehr durch



[DaObst]

Also ich fand die erste Version der Rohre auhc Super

Echt klasse Arbeti die du da ablieferst ... mein vollen Respekt !

jetzt musst du mir nur mal den weg des Wassers erklären blicke iwie net mehr durch

Dankeschön, das hört man gerne.

Was die Röhren anbelangt bin ich persönlich überhaupt nicht zufrieden. Mir will das im Moment einfach nicht gefallen, deswegen bin ich schon am überlegen mir von einem Glasapparate-Bauer Rohre aus Borosilikat-Glas fertigen zu lassen, dann hätte ich "perfekte" Biegungen, aber das müsste sowieso noch lange warten. Außerdem müsste ich für jede neue Graka neue Rohre bestellen, also ist das auch keine optimale Lösung.

Im Prinzip ist die Verbindung der einzelnen Komponenten recht simpel. Die beiden AGB werden parallel in dem seriellen Kreislauf eingebunden. Deswegen werden die Ausgänge beim ersten, linken T-Verteiler zusammengefasst und zur Pumpe geführt. Unter der Midplate geht es dann von der Pumpe weiter durch beide Radiatoren und durch den Filter sowie Flowmeter. Der Flowmeter sitzt ja hinten beim Filter über dem Netzteil, von da aus geht es dann auch zum ganz rechten Durchlass in der Midplate. Und ab da werden dann beide Kühlblöcke in Serie gespeist, zuerst die CPU, dann die Graka. Der Auslass der Grafikkarte geht dann in den zweiten T-Verteiler neben dem ersten ganz links. Dort wird der Wasserfluss wieder aufgeteilt, sodass beide AGB simultan befüllt werden. Weiter oben habe ich ein Bild von den Durchführungen in der Midplate, da kannst du dir das noch genauer anschauen.

Ich hoffe, dass es jetzt einigermaßen nachvollziehbar ist.



[DaObst]

Update #24: Finale


Hey Leute!

In den letzten Tagen war bei mir Endspurt angesagt, ich habe so gut es ging versucht, noch so viel wie möglich fertig zu machen.
Mit einigen Dingen muss ich mich in absehbarer Zukunft begnügen wenn ich wieder einmal Ferien oder ein langes Wochenende habe.
So warten zum Beispiel die Seitenteile noch auf etwas Zuwendung und die Front des Gehäuses muss auch noch überarbeitet werden.

Jedenfalls habe ich das System schon einmal soweit, dass es wieder funktionstüchtig ist. Morgen ziehe ich in meine neue Wohnung ein, eventuell kann ich da am Abend
den Kreislauf befüllen und den Rechner zum ersten Mal seit Monaten anwerfen. Ich bin schon gespannt und hoffe die Luftkühler nicht mehr zu benötigen.


Hier mal der restliche Schwall an Bildern:

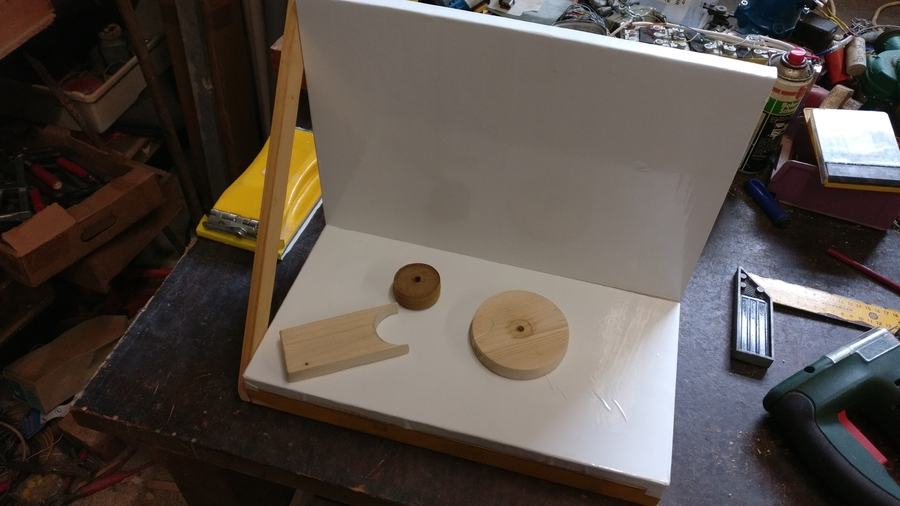

Um mir das Leben zu erleichtern habe ich mir für das Biegen der Hardtubes diesen Anschlag gebaut. Die Platten stehen genau im rechten Winkel
zueinander, damit waren ein paar Biegungen um einiges einfacher zu bewerkstelligen. Aus Zeitgründen habe ich nur darauf geachtet, dass der Winkel
passt, die Optik wurde herzlich vernachlässigt. ^^

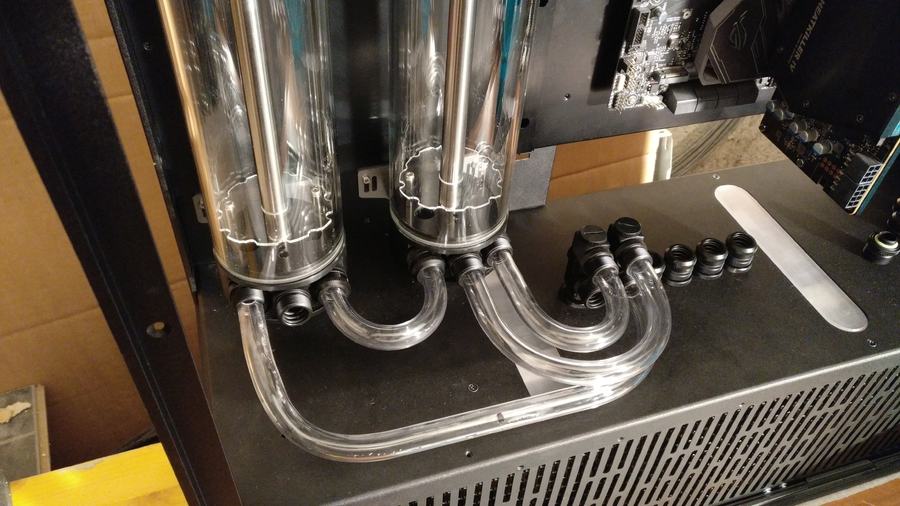

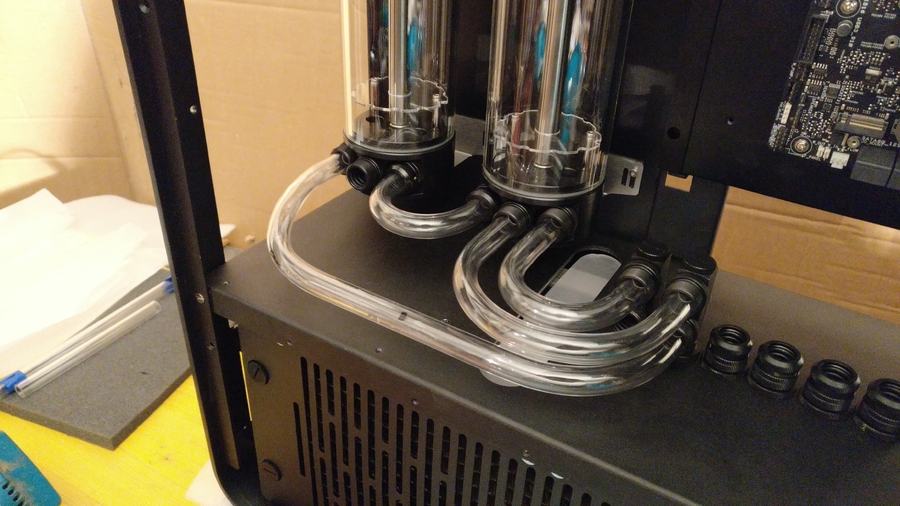

Hier waren die Bögen für die AGB schon fertig und ich habe mir den Kopf daran zerbrochen wie ich die Zuleitungen für CPU/GPU mache.
Zu diesem Zeitpunkt war mein Bestand an Röhren schon arg dezimiert, ich hatte nur noch zwei für den CPU-Block über.
Deswegen bleiben die momentan mal so, beizeiten werd ich mich da wieder einmal dran machen...

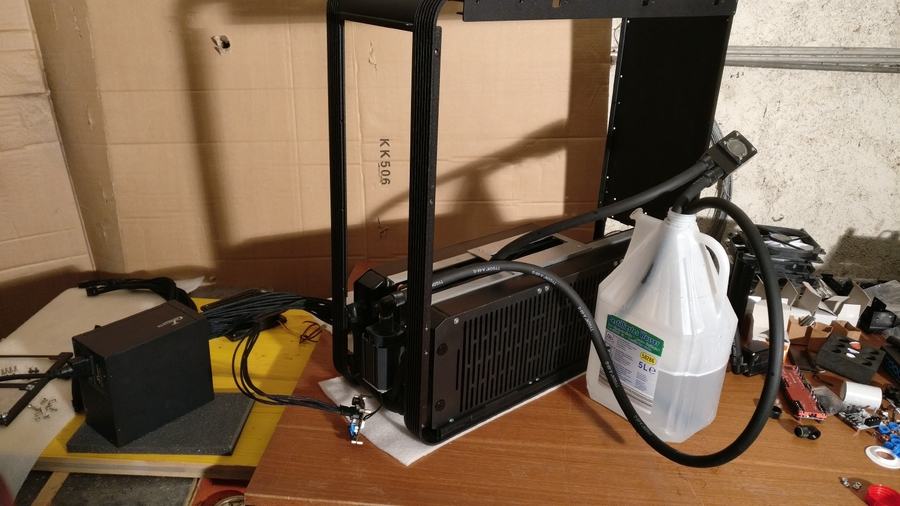

Ich habe die Radiatoren schon einmal durchgespült als ich die Dinger vor ca. einem Jahr bekommen habe. Allerdings wollte ich es nicht dabei belassen
und habe deswegen einen weiteren Durchgang gemacht. In dem Behälter ist destilliertes Wasser mit Spülmittel, das wurde dann noch in einen großen Kübel
gestellt der mit Wasser gefüllt und einem Tauchsieder beheizt wurde. Bei ~60°C Wassertemperatur habe ich das dann die ganze Nacht durchlaufen lassen.

Außerdem wollte ich unbedingt wissen wie laut die Pumpe ist.
Die Entkoppelung funktioniert wunderprächtig, die Vibrationen werden kaum an das Gehäuse weitergegeben und bei ca. 50% Förderleistung (~130l/h laut Anzeige) ist das
Teil nahezu unhörbar. Das Netzteil ist lauter als die Pumpe wenn der Lüfter andreht, ich bin begeistert.

Am nächsten Morgen der Check. Fast kein Dreck im Filter, da vor einem Jahr jede Menge Verunreinigungen rausgespült wurden hätte ich nicht
damit gerechnet.

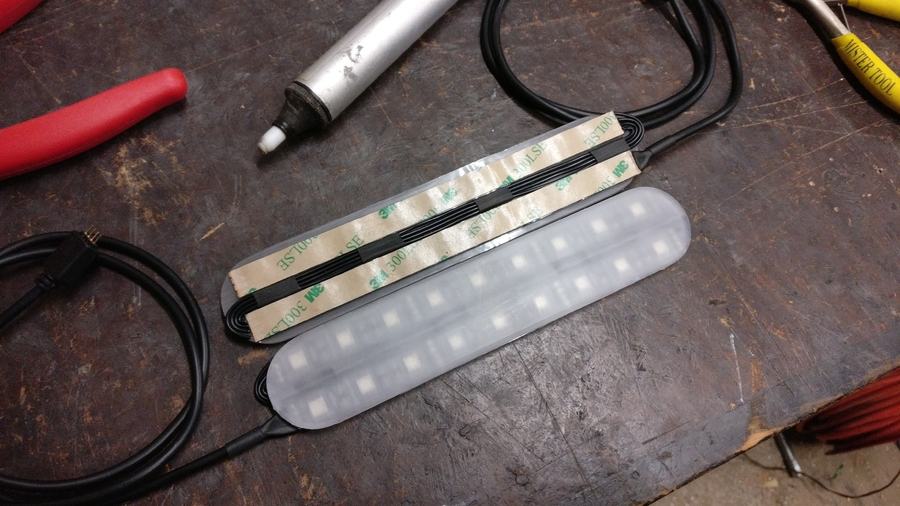

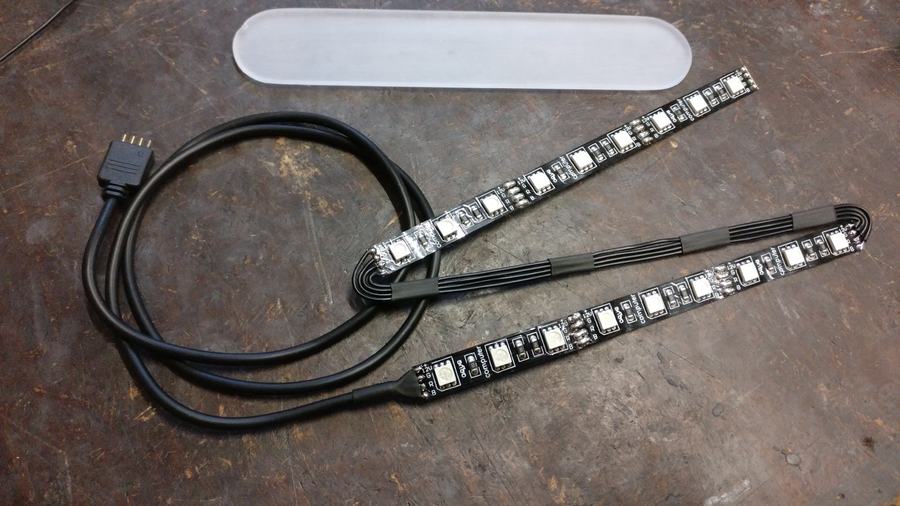

Eine andere Baustelle. Die LED-Streifen wurden mal verbunden...

und sollten auf die Unterseite der Acryl-Inlets geklebt werden. Allerdings ist das Material mit 4mm nicht opak genug und man sieht die Hot-Spots
der LED's durch.

Deswegen habe ich die Inlets mit Silikon in die Midplate eingeklebt und die ganze Unterseite ausgefüllt. Die freien Stellen wurden später auch
mit Silikon gefüllt, ich habe die Anfangs benötigt um die Stücke schön einrichten zu können.

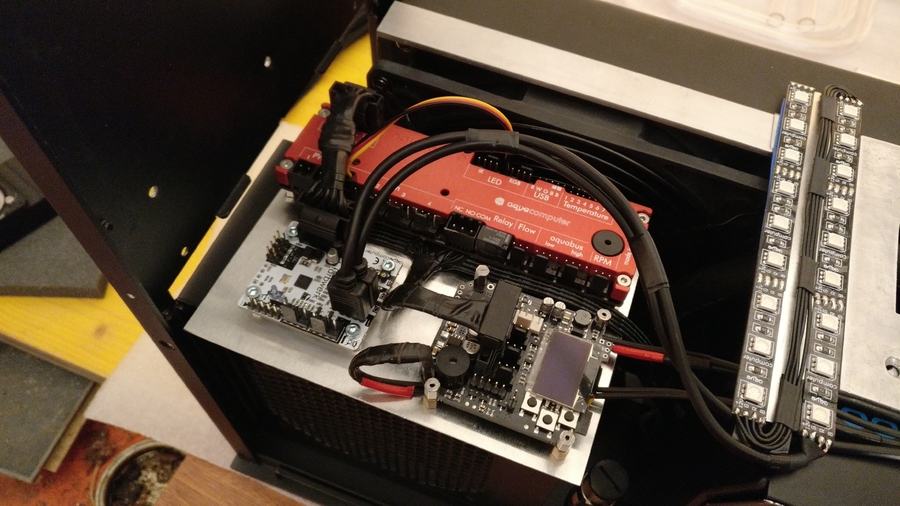

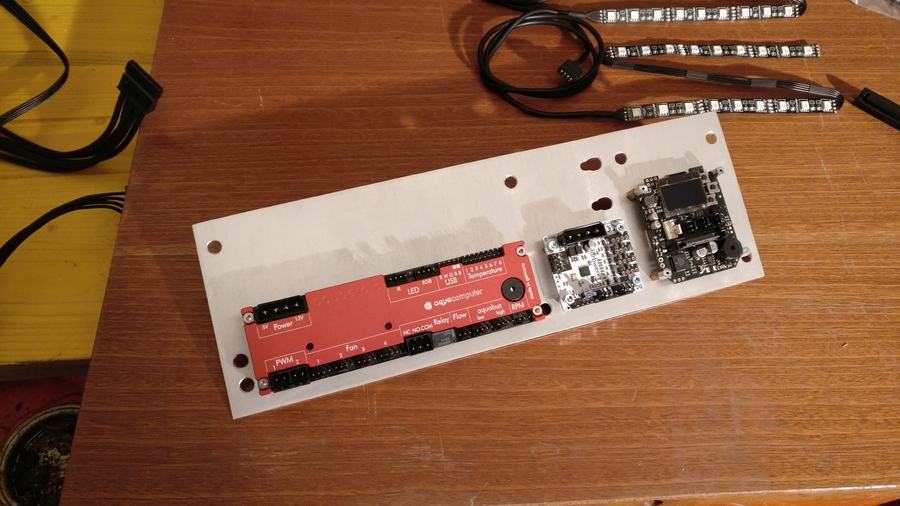

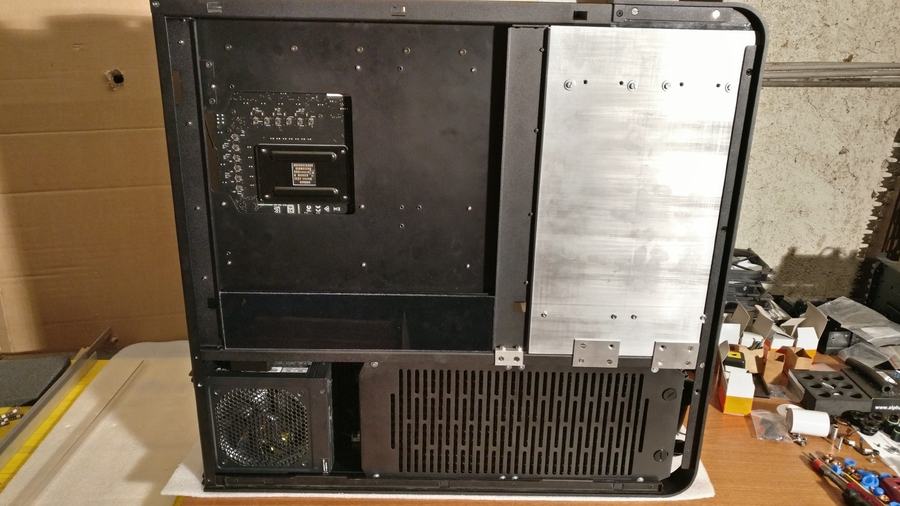

Das Aquaero, das Farbwerk und die Kontrolleinheit der Pumpe haben einen Platz gesucht. Ursprünglich wollte ich die Dinger mit dieser Platte auf
die Rückseite vom Mainboard-Tray geben. Allerdings ist mir dann aufgefallen, dass durch die hervorstehenden Kabel da kein Platz ist.

Deswegen sind die nun hier untergekommen. Mit den Kabeln geht es sich gerade so noch aus ohne dass etwas gequetscht wird.

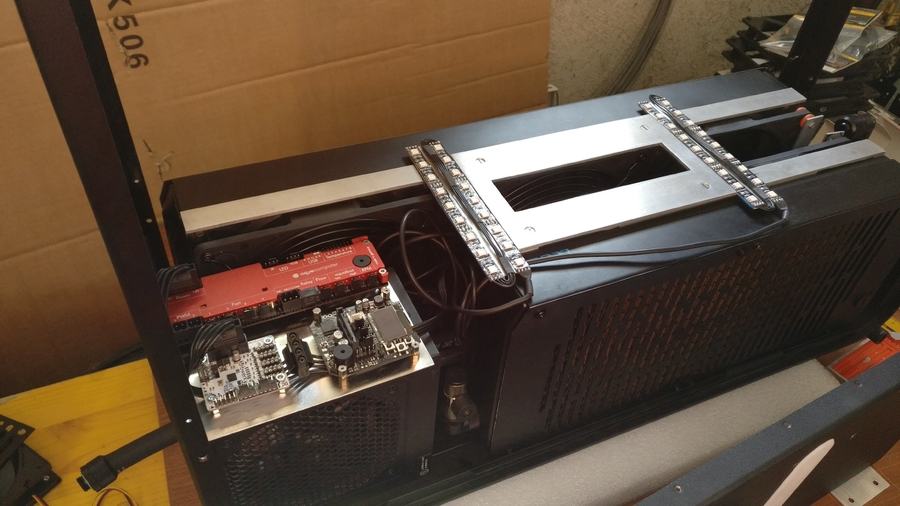

Dadurch, dass die Platte nun da sitzt ist kein Platz mehr für den Flowmeter, der wird wohl wieder verkauft werden.

Um alles so kompakt wie möglich zu halten habe ich die Stromversorgung für die drei Platinen zusammengefasst und auf die richtige Länge gebracht.
Sieht zwar etwas rustikal aus, spart aber wertvollen Platz.

Noch was zu den LED's. Durch die Silikon-Schicht unter den Inlets kann ich die Streifen nicht mehr ankleben. Das würde nicht halten, deswegen
sind die nun mit jeweils einem Alu-Streifen auf die Radi-Winkel geklebt worden. Auch habe ich hier schon einmal die Leitungen für die Pumpe nach vorne hin
geführt. Alles wurde doppelt und dreifach auf die richtige Polung geprüft und funktioniert auch so wie es soll.

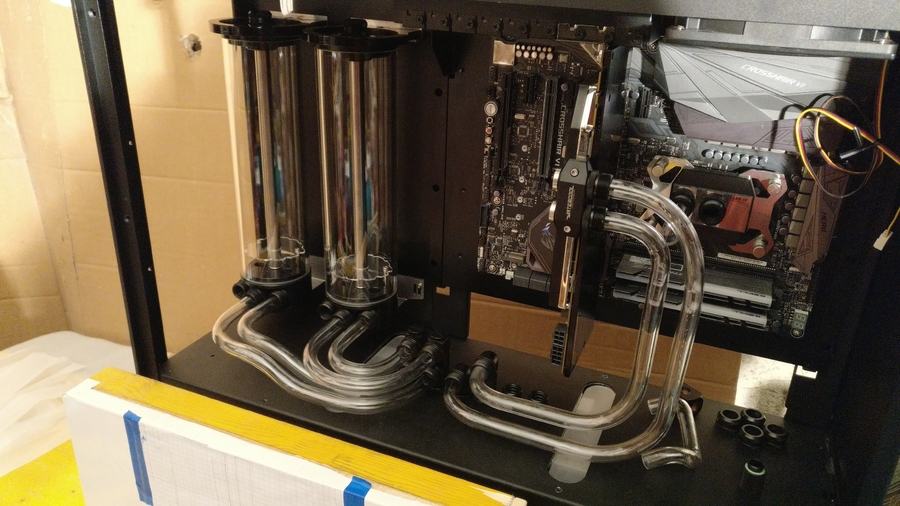

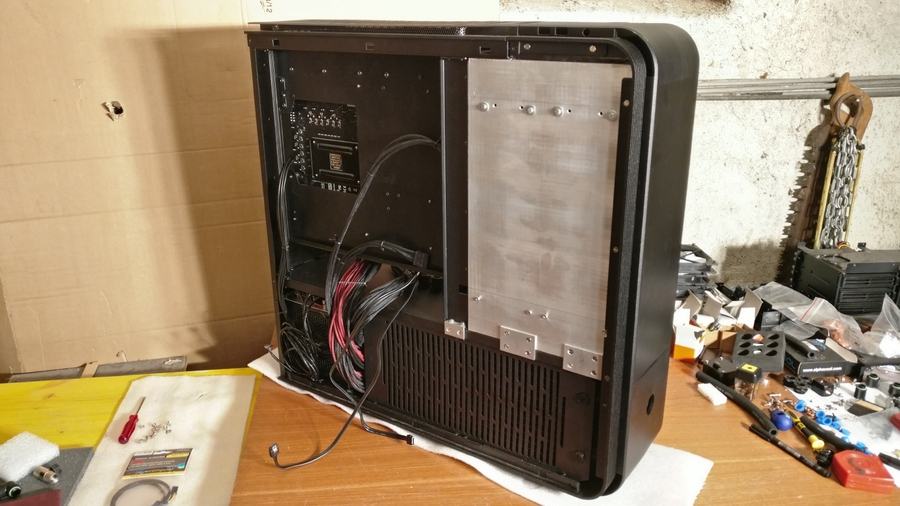

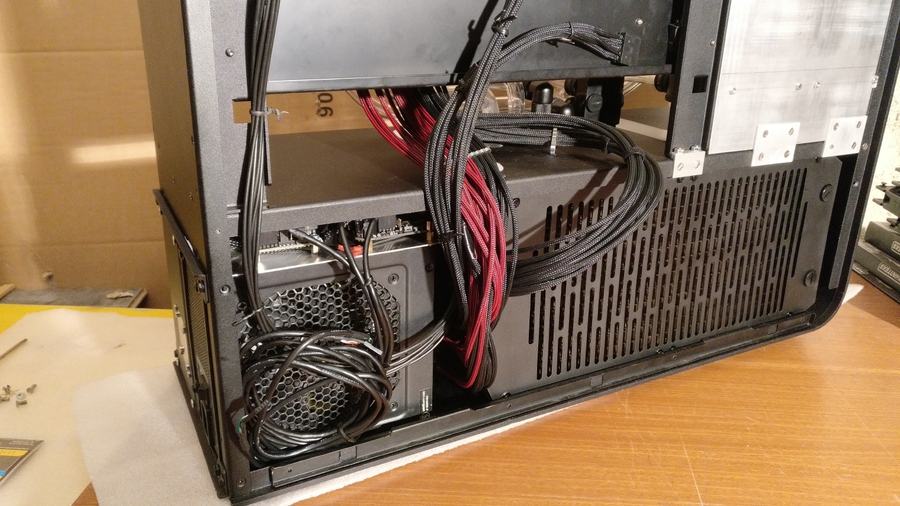

Wir nähern uns dem Ende. Ich habe schon einmal begonnen die Kabel zu machen, die Längen passen zwar noch nicht ganz, jedoch kann ich
den Rechner am Wochenende schon mal in Betrieb nehmen. Jetzt nach den Ferien brauche ich das Teil nämlich wieder.

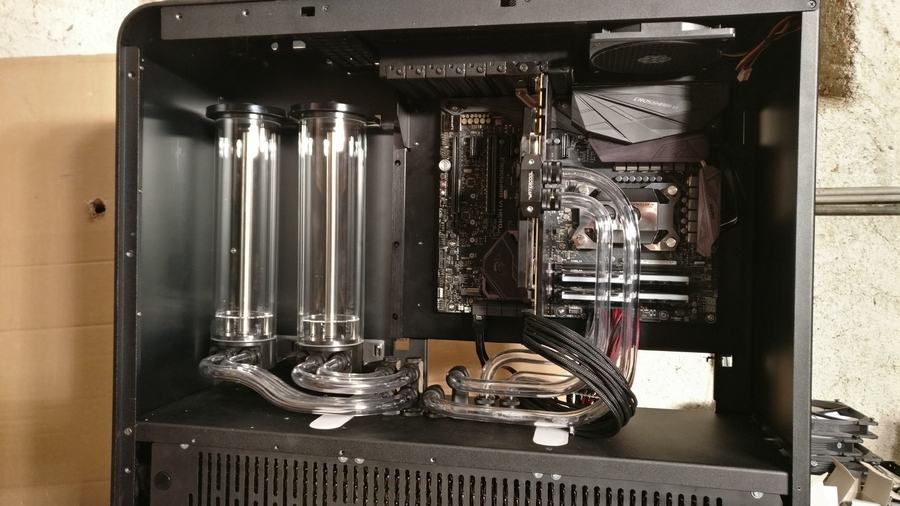

Auch sieht man hier schön wie "gut" ich den Platz im Gehäuse ausgenutzt habe. Da bekommt man nichts mehr hinein... ^^

So sieht das gute Stück jetzt von Vorne aus.
Die Acryl-Blende unter dem MB-Tray muss noch warten bis die Kabel ganz fertig sind...

Das Loch in der Front wartet auch noch darauf verschlossen zu werden. Dazu bin ich einfach nicht mehr gekommen.

Die Seitenwand drauf zu bekommen könnte durchaus eine Herausforderung werden. Aber solange die nicht fertig ist wartet die daheim auf mich.

Und noch ein letztes Mal von vorne.


Wenn alles leuchtet und plätschert werde ich euch noch mit Bildern versorgen, sollte alles glatt gehen ist's morgen Abend soweit.
Ansonsten war es das soweit, ich werde das Projekt mal für unbestimmte Dauer auf Eis legen da ich keinen Plan habe wann ich wieder Zeit für
den ganzen Rest habe.


Also dann, bis zum nächsten Mal.



[DaObst]

Grüß euch!

Wie angekündigt gibt's hier noch ein Bild vom laufenden System.
Leider ist mir die Grafikkarte eingegangen, ein paar Stunden nachdem ich den Rechner in Betrieb hatte...
Deswegen kommt erst jetzt wieder mal was von mir. Ist leider ziemlich bitter, aber laut Support kann ich die noch einschicken, habe sogar als Zweitbesitzer einen Anspruch auf die Garantie.

Ich hoffe euch gefällts, muss den ganzen RGB-Kram erst in den Griff bekommen. ^^



[croni-x]

Also mir sagt die Verrohrung leider garnicht zu, trägt mir viel zu sehr auf Vllt würde es besser aussehen, wenn die Grafikkarten Röhren auf de anderen Seite raus kommen, aber ich weiß net.

Dafür find ich aber die Wasserkühlungslösung im Boden echt geil!



[DaObst]

Also mir sagt die Verrohrung leider garnicht zu, trägt mir viel zu sehr auf Vllt würde es besser aussehen, wenn die Grafikkarten Röhren auf de anderen Seite raus kommen, aber ich weiß net.

Dafür find ich aber die Wasserkühlungslösung im Boden echt geil!

Danke für die Kritik.
Ich bin selber auch noch nicht so glücklich mit der Verrohrung. Wenn ich wieder mal etwas mehr Zeit habe werde ich das nochmal überarbeiten. Bis es soweit ist habe ich hoffentlich auch einen Ersatz für die Graka bekommen.
