Habt ihr da nen VHS Porno zerlegt :-D
TPS-L2 - by thechoozen
- Ersteller thechoozen
- Erstellt am
thechoozen
Neuling
Wollten ja auch ne sexy show bieten
ist aber auch immer das selbe problem....egal wo man die Kamera hinhängt....im endeffekt wirds immer wieder arsch....
ja klar.....die ist noch work in progress.....hatten nur schonmal mit etwas farbe angefangen....weil ja das case noch nicht da war....als das eingetroffen ist haben wir die spielsachen natürlich erstmal brav beiseite gelegt....wird irgendwann zwischendurch mal fertig werden.....
Hab hier extra alles auf den Kopf gestellt....aber kein Porno zu finden....da mussten wir nen alten Klassiker zerlegen....Stephen Kings Christine....aber glaub eh nicht das wir ihn auf vhs nochmal angesehen hätten....
Carpenter hatte auch nen Christine Film ???....kannste mal schauen..
..ist an mir vorbei gegangen......Aber ansonsten ist auch wieder nen kleines Update fällig......
Wie ihr euch ja bestimmt denken könnt haben wir das Wochenende genutzt um schon einmal die ersten Kleinigkeiten zu erledigen.

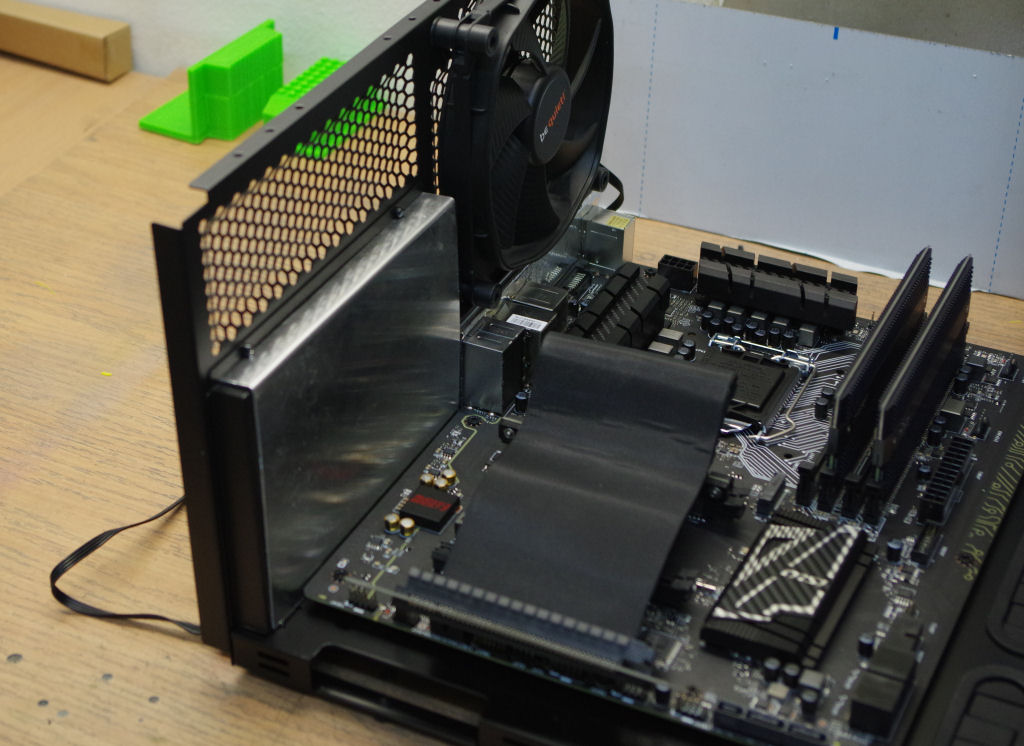

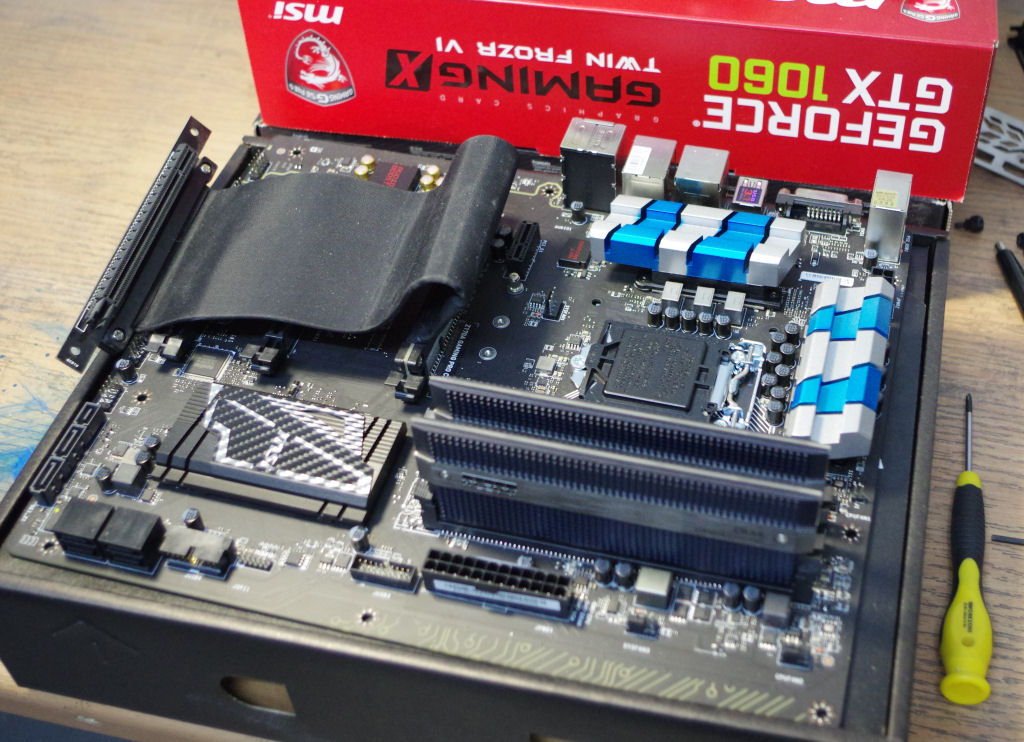

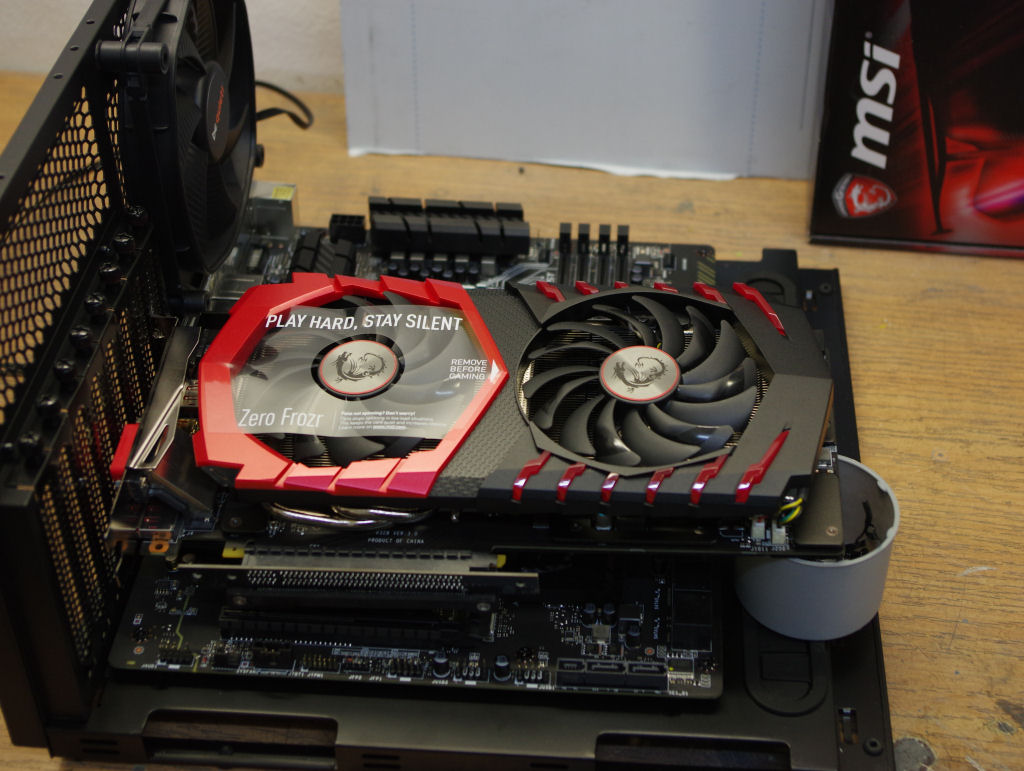

Weitergemacht haben wir erstmal mit der Grafikkarte. Das gute Stück wird später über einen flexiblen Riser mit dem Board verbunden. Daher mussten wir nun auch erstmal schauen wie wir die Karte nun genau montieren.....

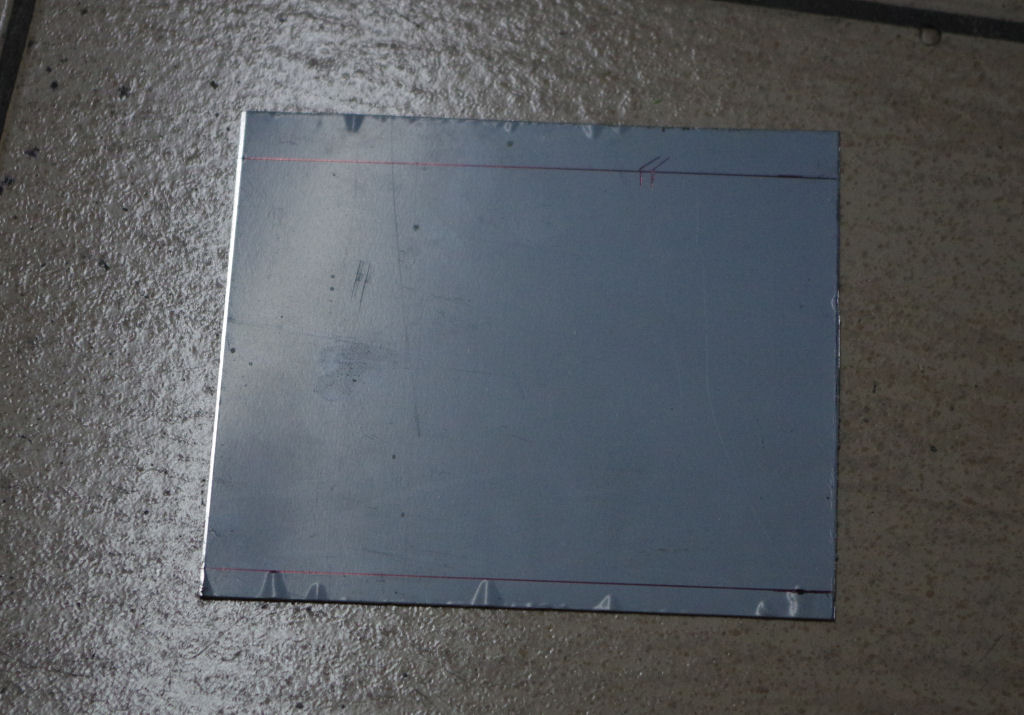

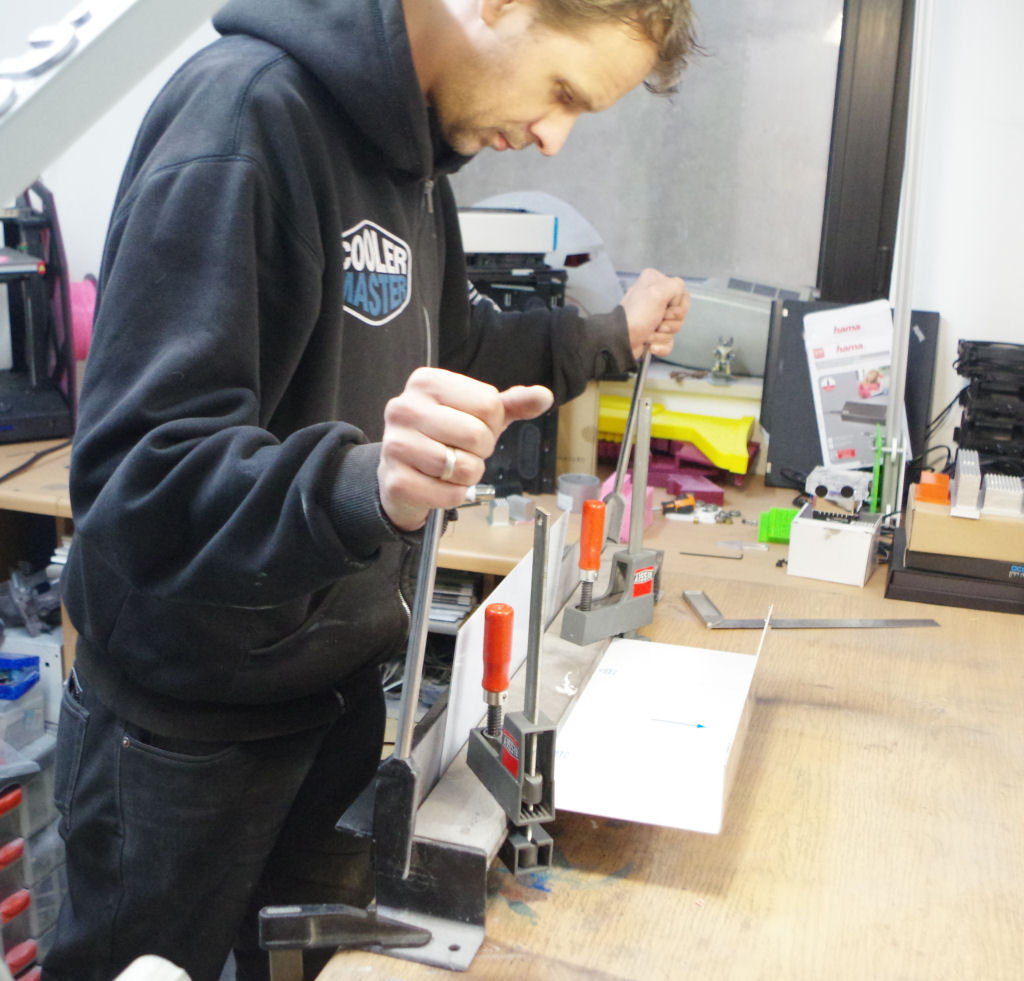

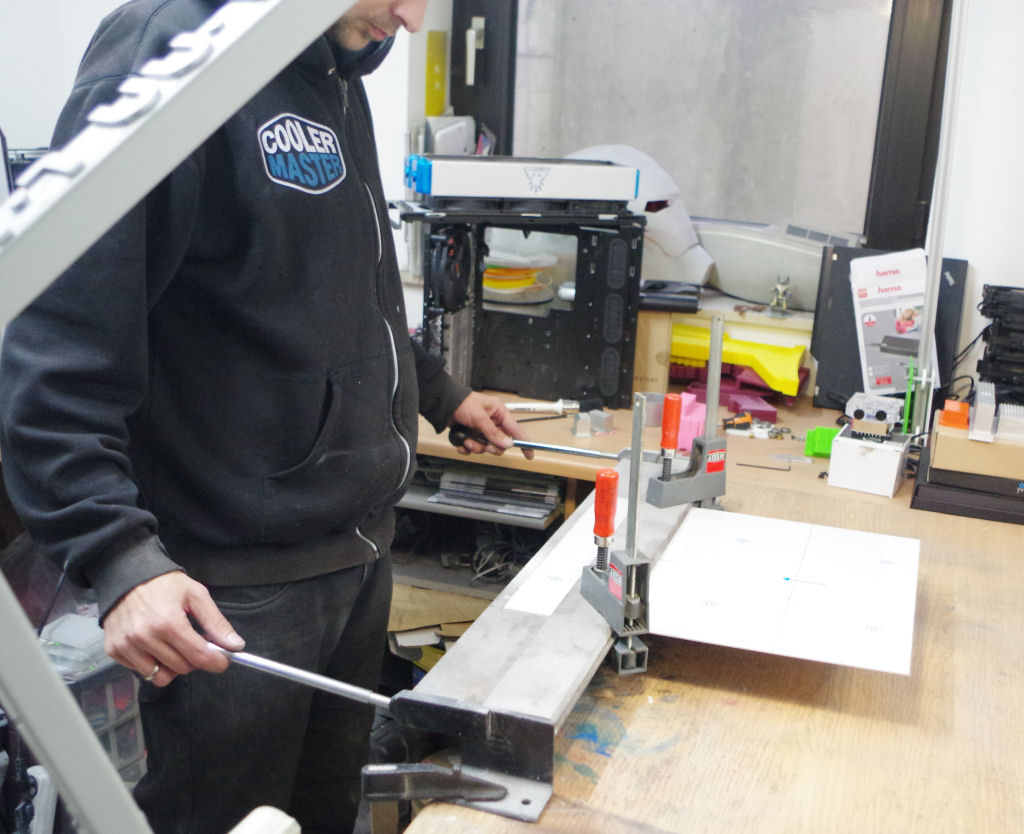

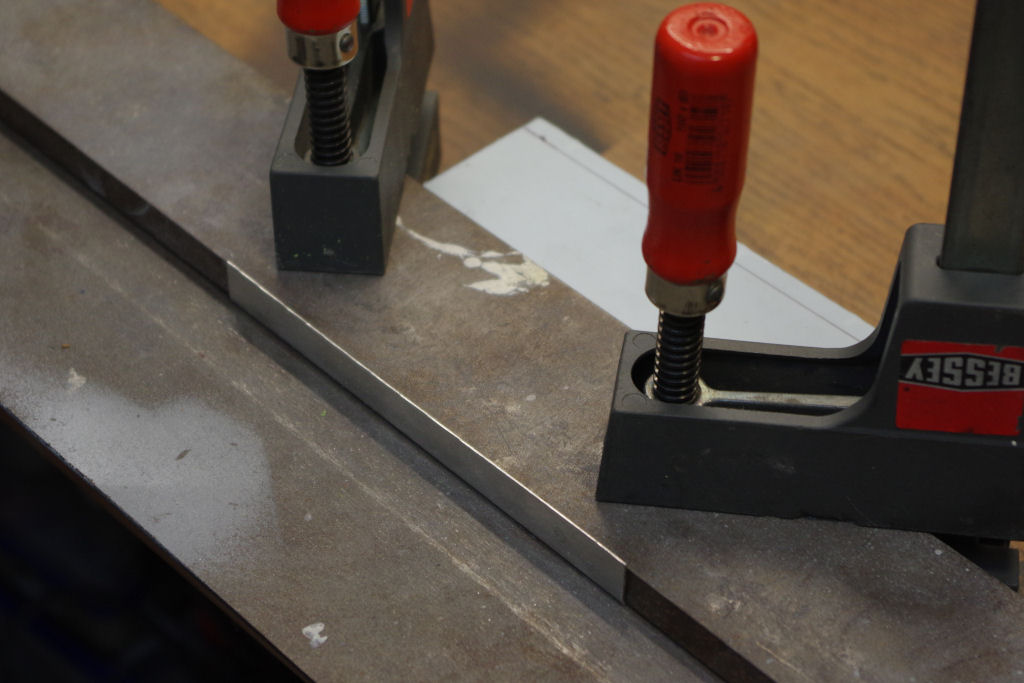

Anschliessend haben wir dann ein Stück Aluminium ausgeschnitten und danach eine Seite abgekantet.

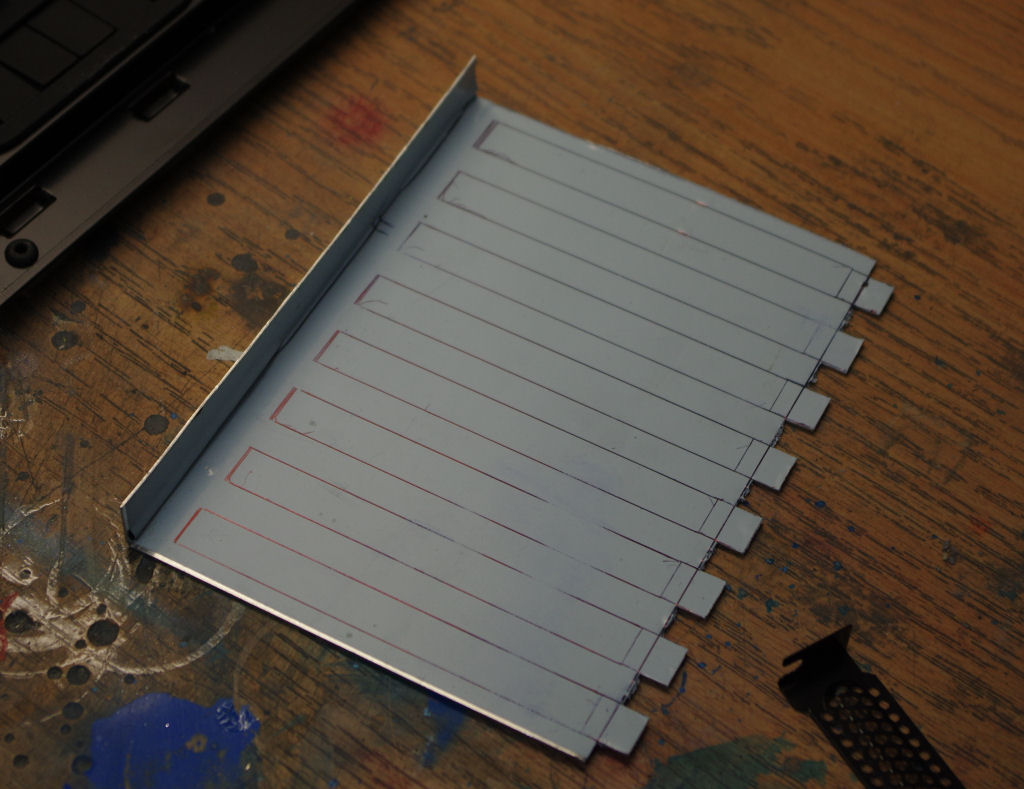

Nachdem das Teil soweit schonmal die richtige Form hatte, ging es als nächstes damit weiter das wir passende Ausschnitte in die Unterseite geschnitten & gefeilt haben.

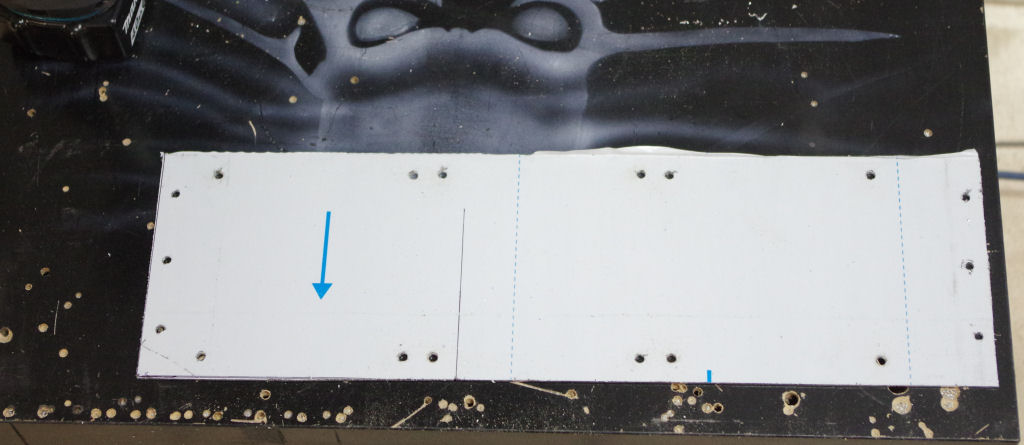

Als nächstes haben wir dann einige Löcher zum Verschrauben des Bleches gebohrt so das man das Blech wie eine Erweiterungskarte montieren kann.....

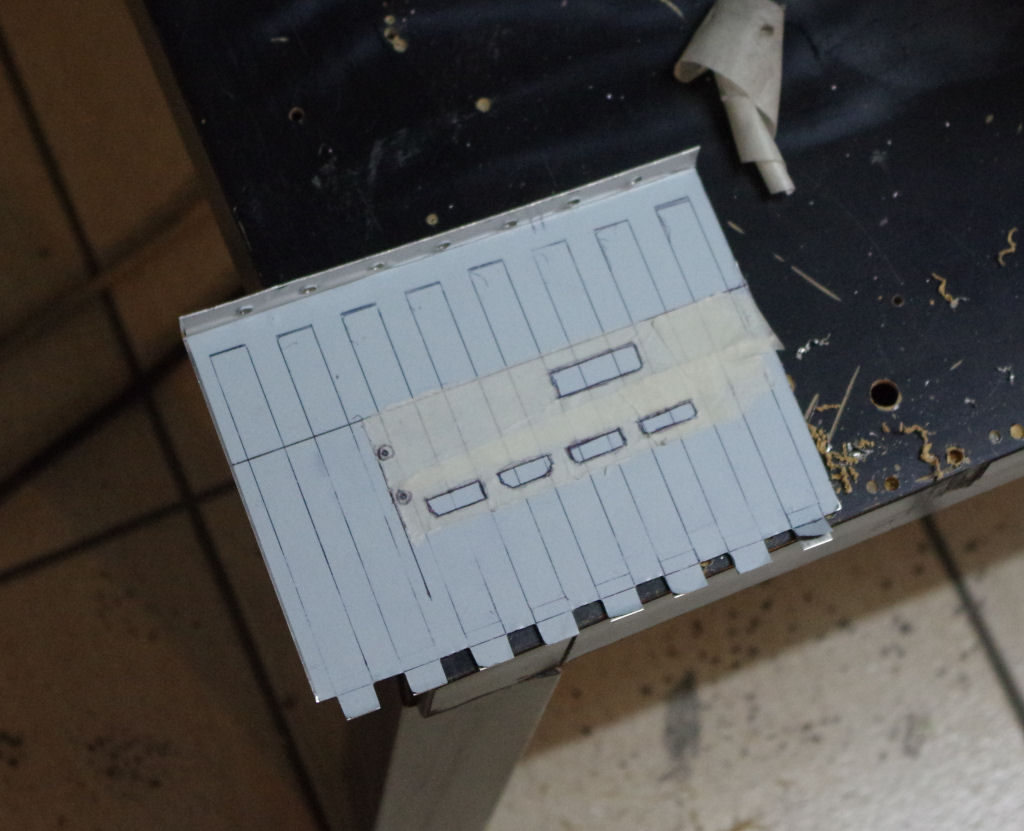

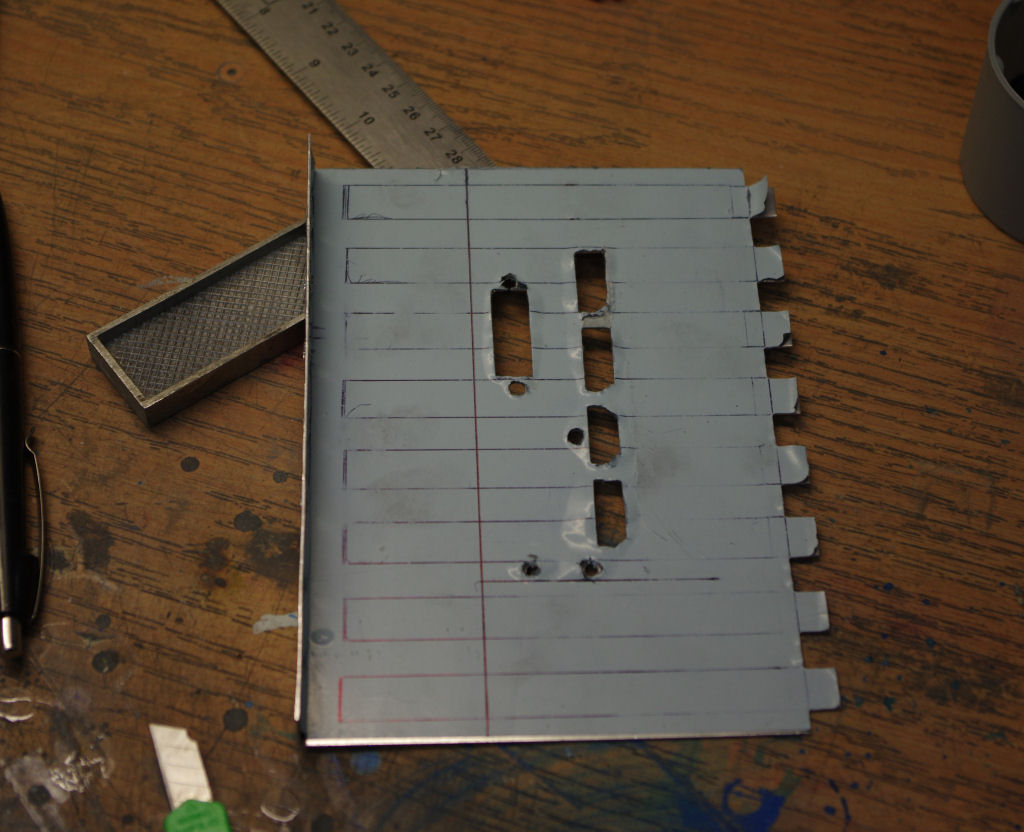

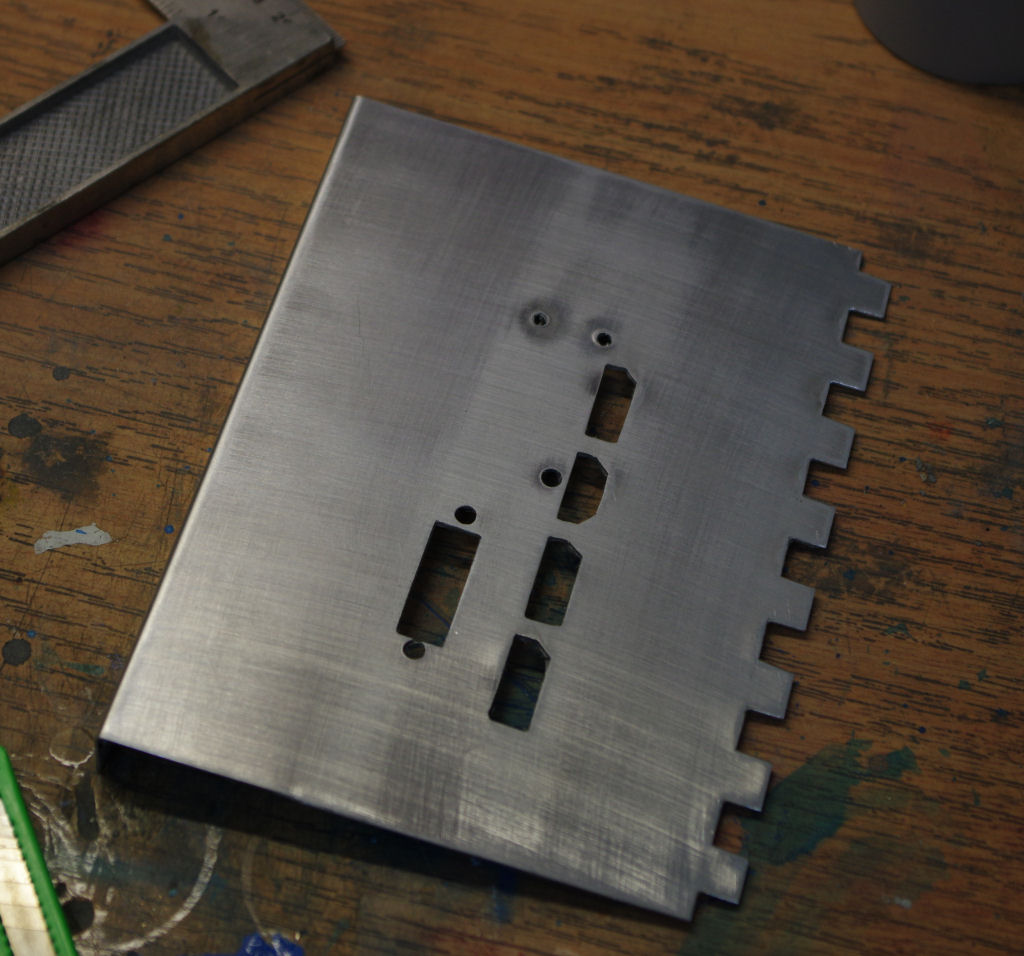

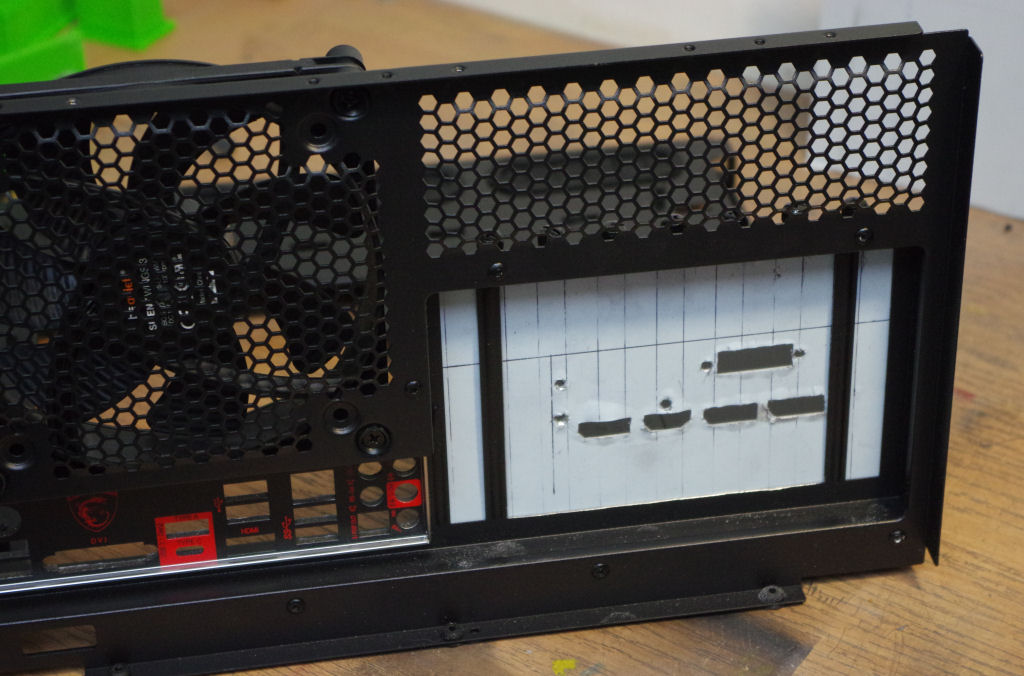

Weiter ging es dann mit den Ausschnitten für die Anschlüsse der Grafikkarte. Die Ausschnitte haben wir uns erstmal auf dem Blech markiert und dann schnell einige Löcher vorgebohrt so das wir den Rest mit der Feile erledigen konnten....

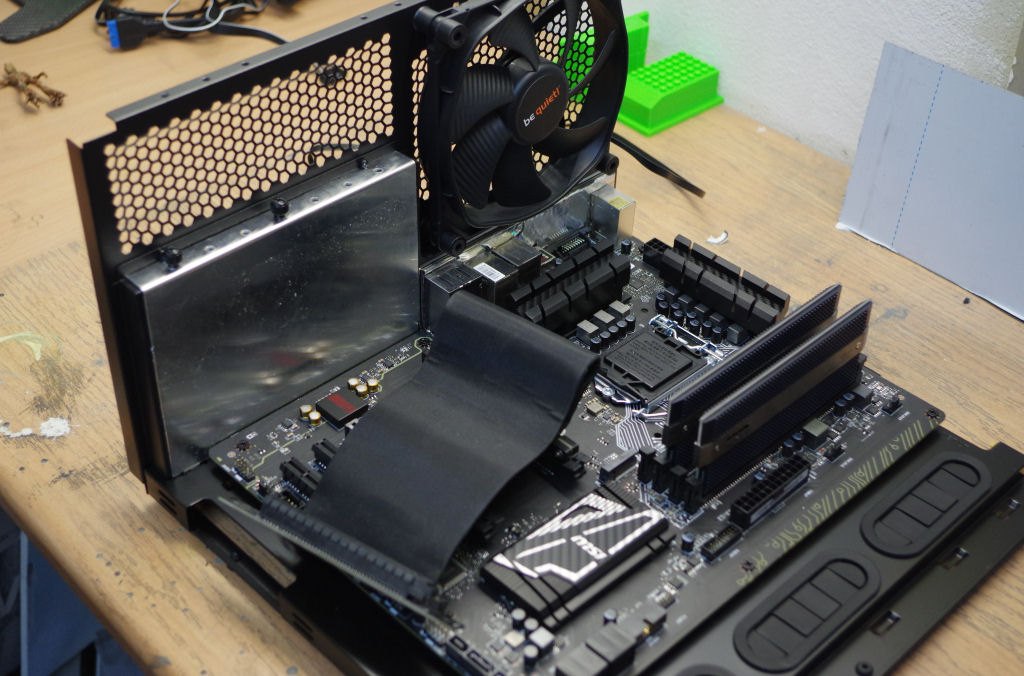

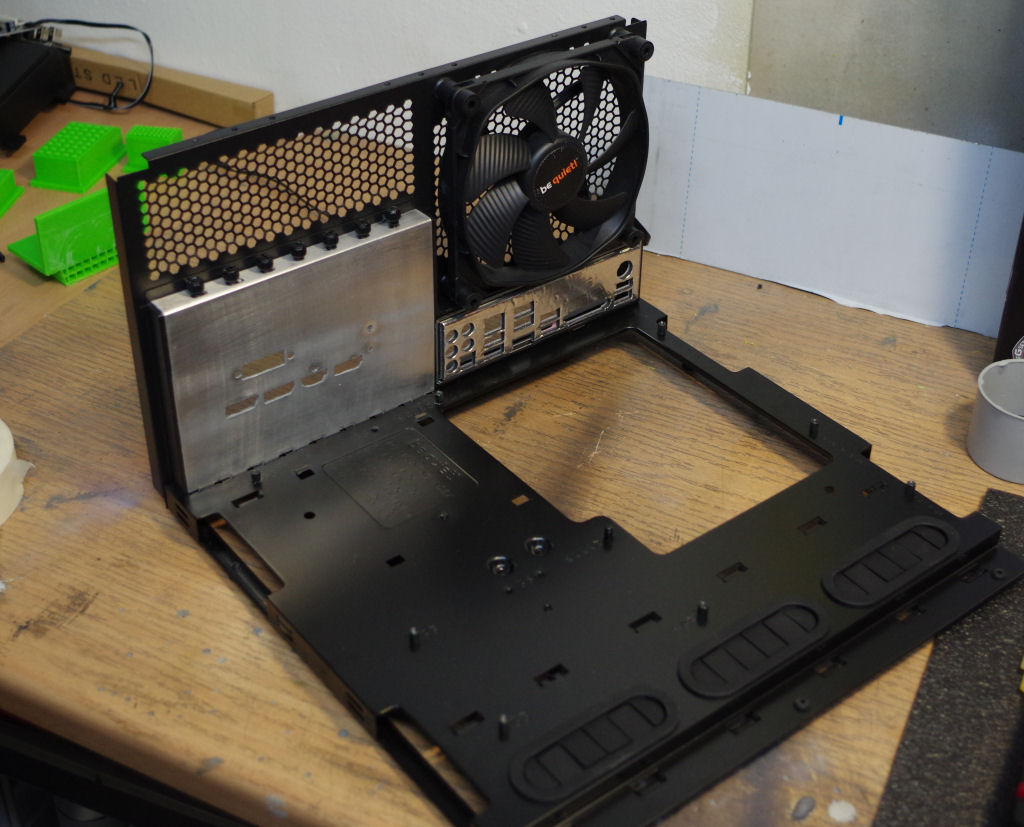

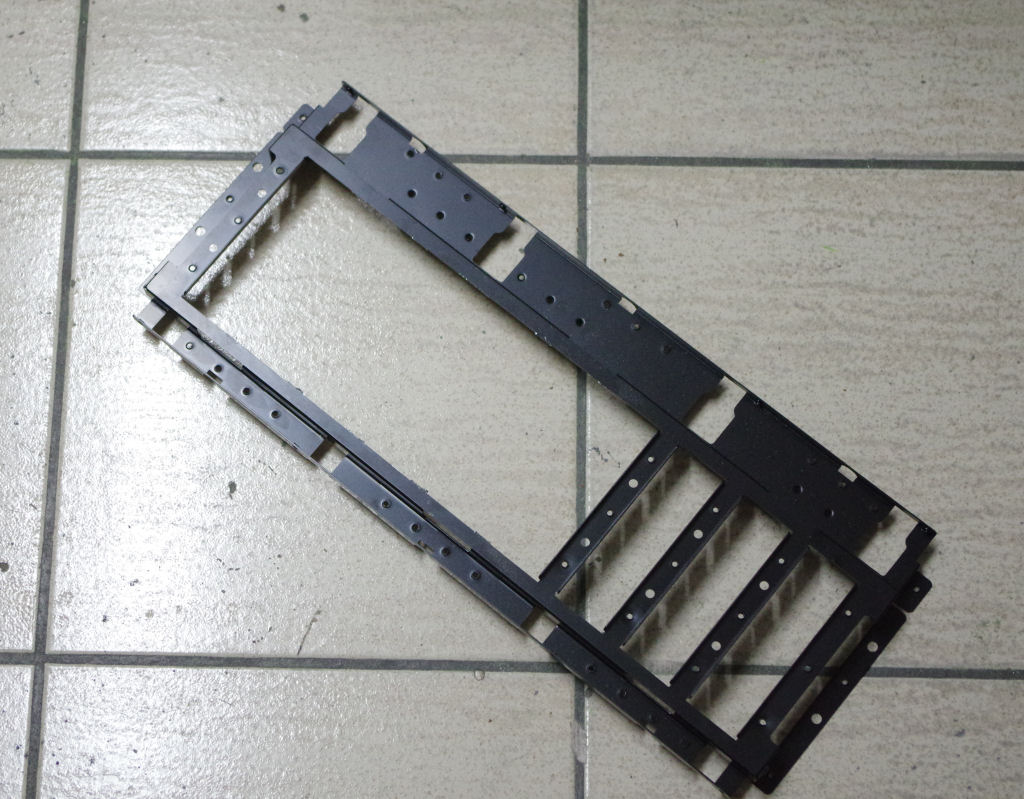

Zu guter letzt haben wir dann die nicht mehr benötigten Streben in der Rückwand entfernt und unsere Grakahalterung testweise befestigt....
Das ganze haben wir dann auch noch im bewegten Bild festgehalten.....
PatrickB
Livemodder
Warum habt ihr bei dem Blech alle Schraubenlöcher gemacht? Da hätten doch 2 gereicht, genauso unten 2 von den Nasen.
![[W2k]Shadow](/community/data/avatars/m/73/73342.jpg?1577628624){kind=avatar}
[W2k]Shadow
Legende
- Mitglied seit
- 22.09.2007
- Beiträge
- 23.217
Hehe, meine Idee wäre da wohl auch so gewesen, die Karte so etwas schöner “sichtbar“ zu machen.
Carpenter hatte auch nen Christine Film ???....kannste mal schauen..
Buch von King, Regie von Carpenter
BTT:
Ich finde die Idee, die Graka über die Slots zu legen, super, da die Slots ja eh überflüssig sind. Wird die Graka etwa zur VHS? Man erkennt optisch ja schon Parallelen :P
[W2k]Shadow
Legende
- Mitglied seit
- 22.09.2007
- Beiträge
- 23.217
Ne bessere Vorlage kann man schwer haben, oder? Und man hast gleich die Möglichkeit die "Bänder" laufen zu haben
alanlee
Enthusiast
nice,
Alashondra
Experte
- Mitglied seit
- 04.08.2015
- Beiträge
- 5.216
Na das Band will ich sehen bei 1.000 rpm auf dem Lüfter :P
thechoozen
Neuling
Schon klar.....fauler sack
Kann es ansonsten aber auch nur so begründen:
war vorher nichtmals gezielt eingeplant....ist aber ein wirklich schöner Nebeneffekt....
ah deswegen.....macht sinn....
Genau das war auch unsere überlegung....da wir die restlichen Slots eh nicht nutzen werden für den Mod konnten wir das ganze so schön kompakt montieren und kommen uns nirgends in die Quere........allerdings wird die Graka nicht zum Tape werden.....
Danke euch!!!
Jau ich auch....wär bestimmt lustig mit anzusehen....aber wahrscheinlich wär das band auch schneller gerissen als man dumm gucken kann....
Und weiter gehts......

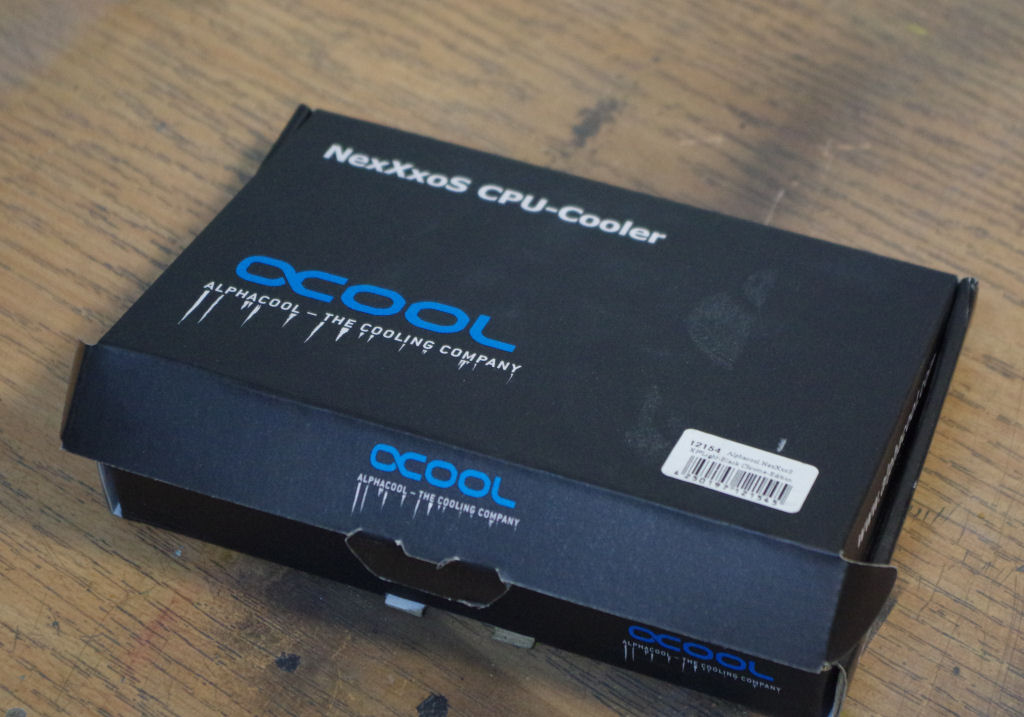

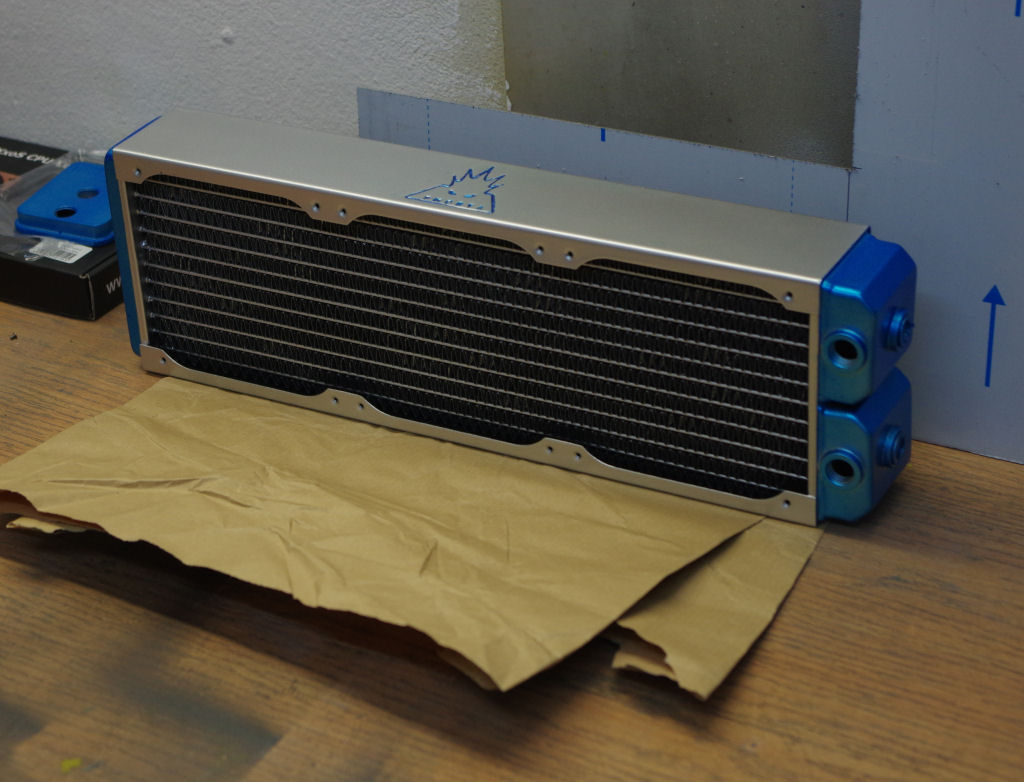

Als nächstes haben wir schonmal angefangen ein paar "Kleinteile" wie den CPU Kühler und den Radiator fertig zu machen. Den Radiator hatten wir ja schonmal Silbern vorlackiert so das er jetzt auch seine Kontrastfarbe bekommen kann.

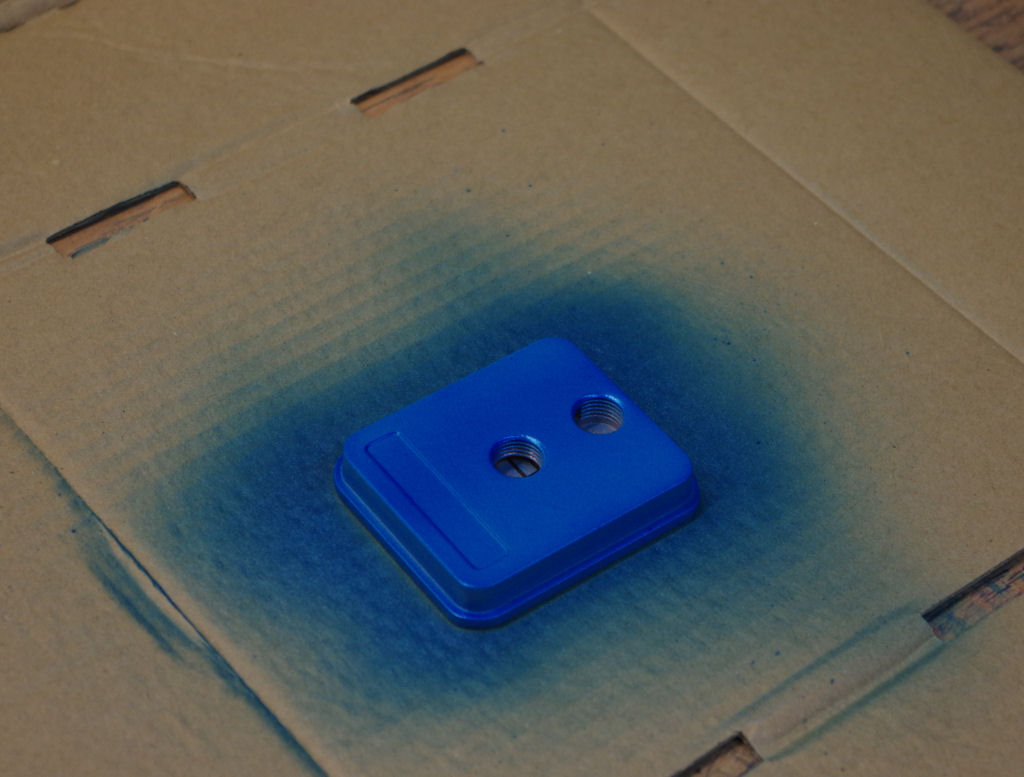

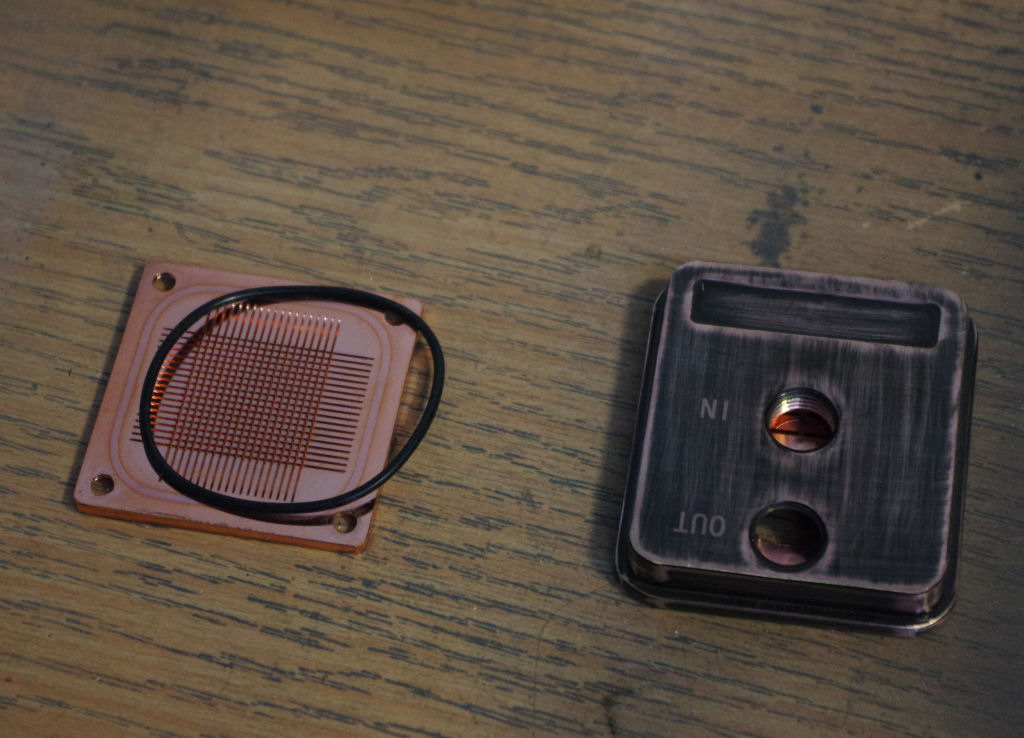

Der CPU Kühler musste natürlich erstmal zerlegt und geschliffen werden....aber dann konnte auch der Farbe bekommen.
davon gibts auch noch nen kurzes Video.....

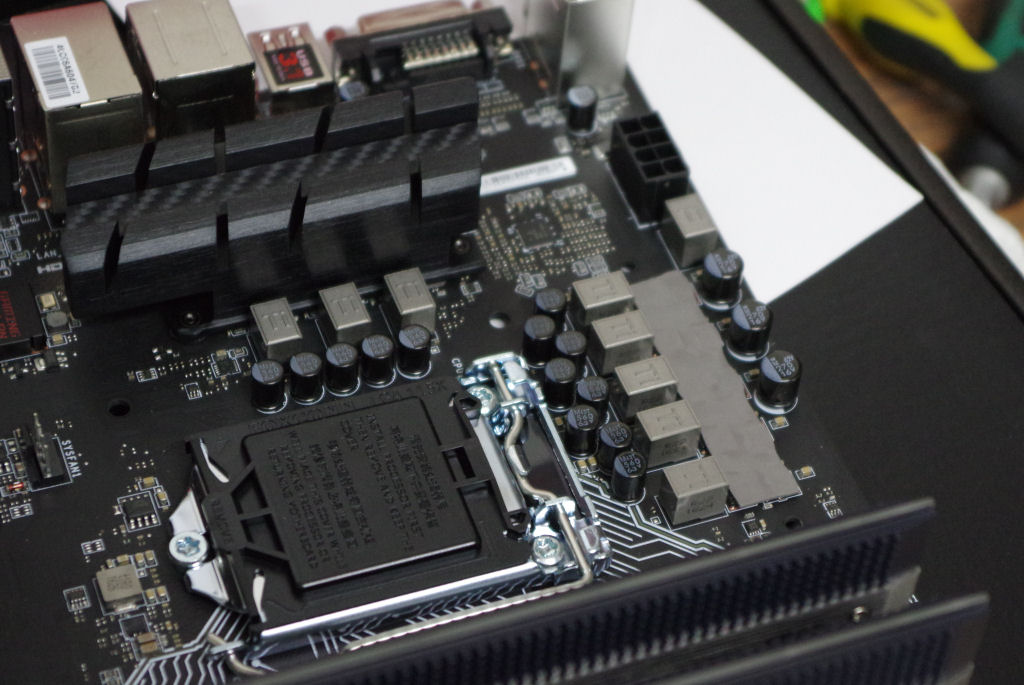

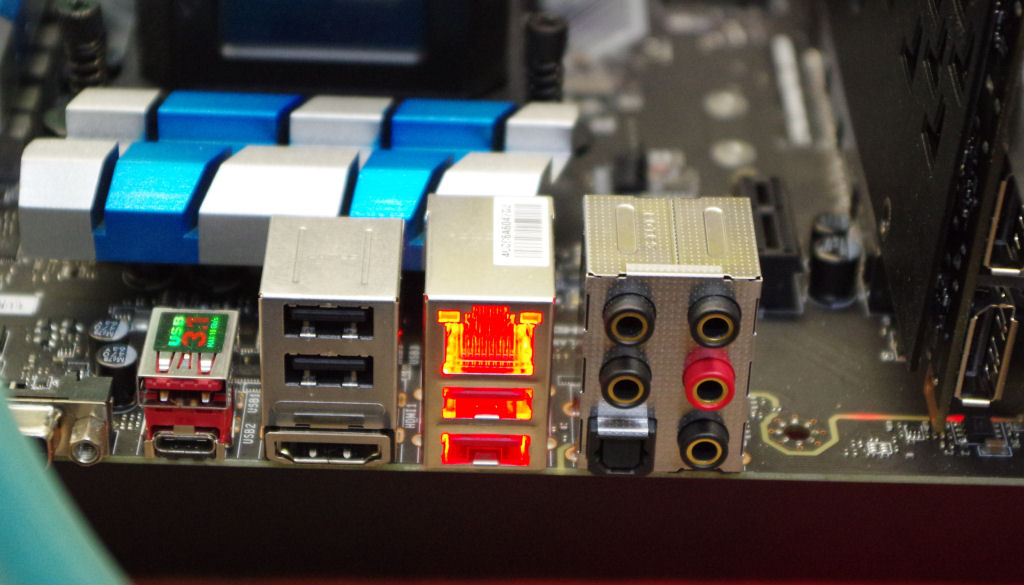

Dann haben wir auch schonmal die oberen Kühler vom Mainboard demontiert damit auch die Kühler nach und nach lackiert werden können.....

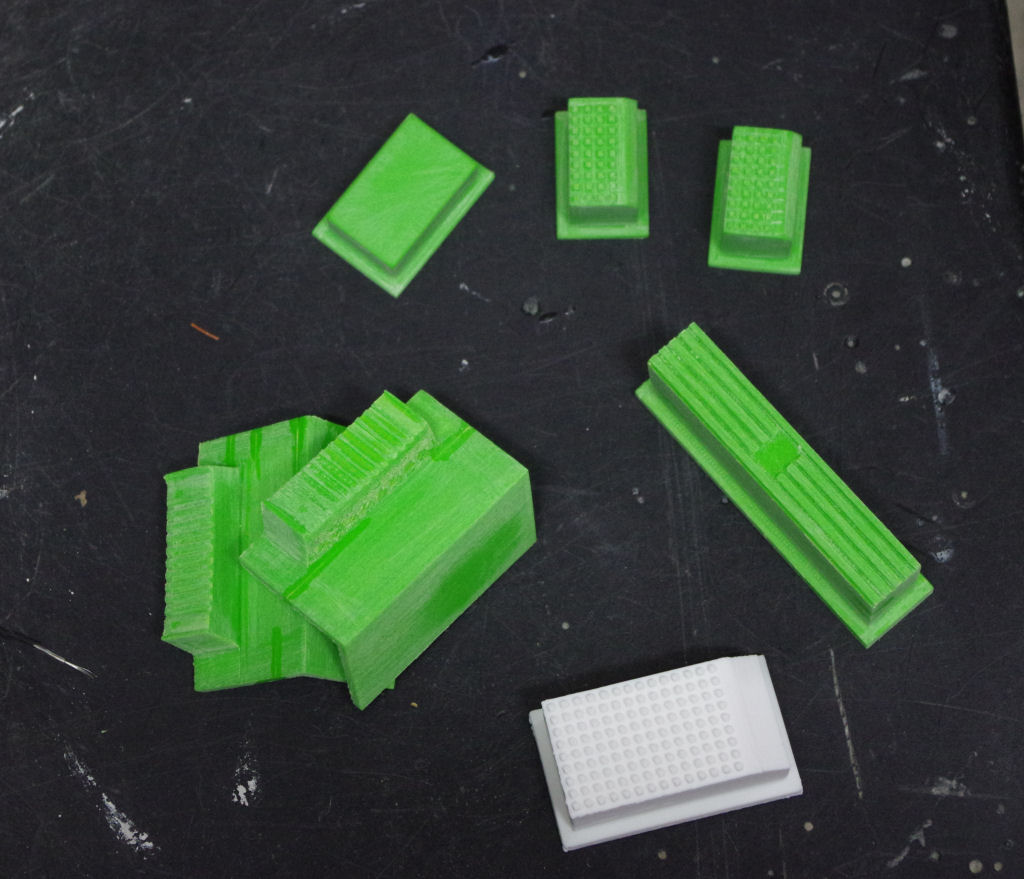

Einen ersten Satz Knöpfe haben wir dann auch schonmal testweise ausgedruckt....die sind zwar jetzt noch ein wenig zu klein.....helfen uns aber schonmal zu sehen ob sie sonst soweit stimmig sind.....
Zuletzt bearbeitet:
thechoozen
Neuling

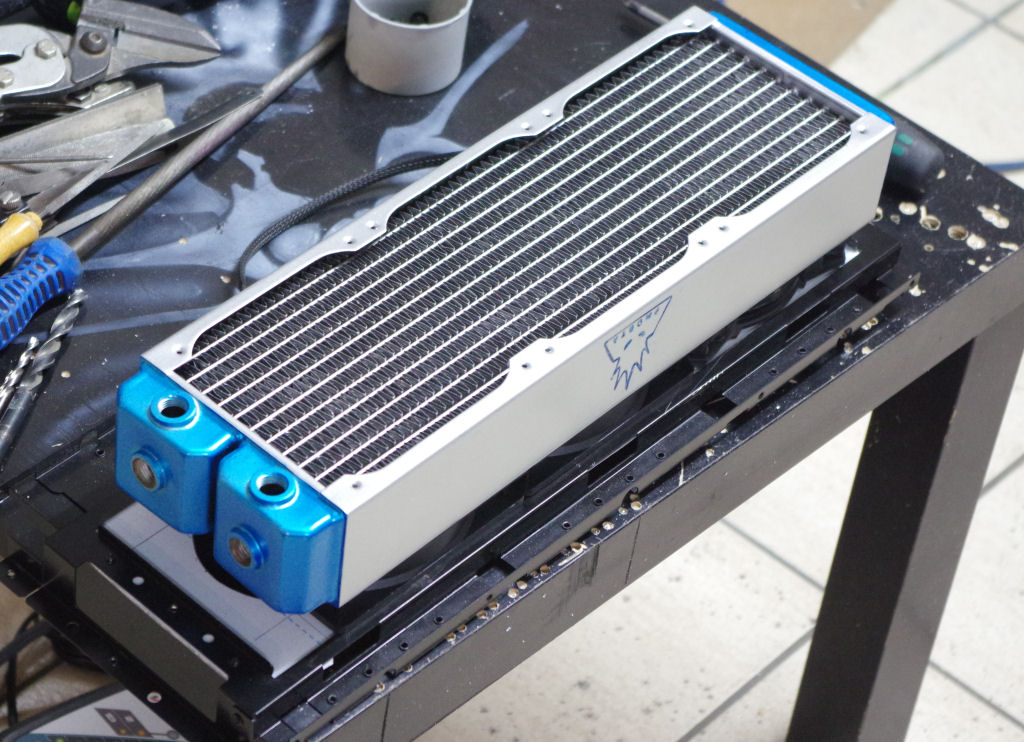

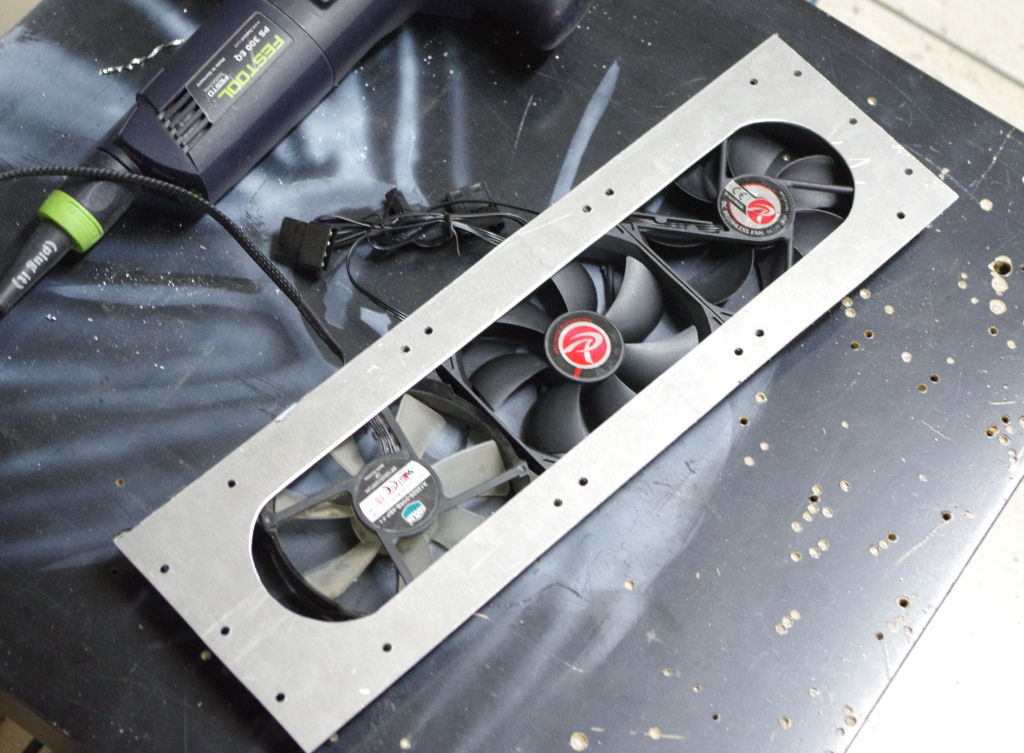

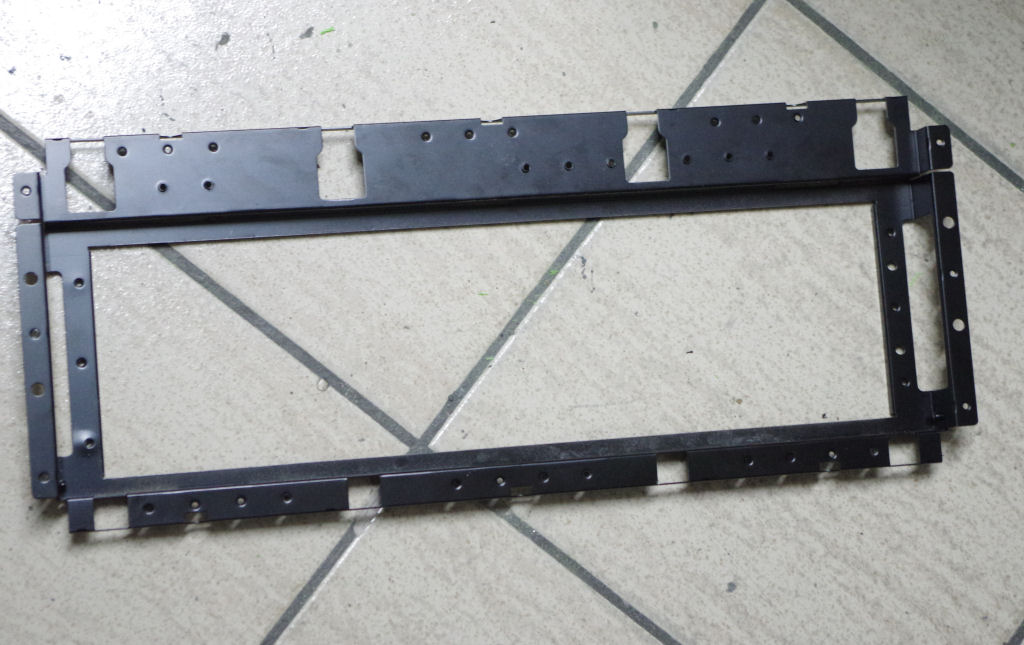

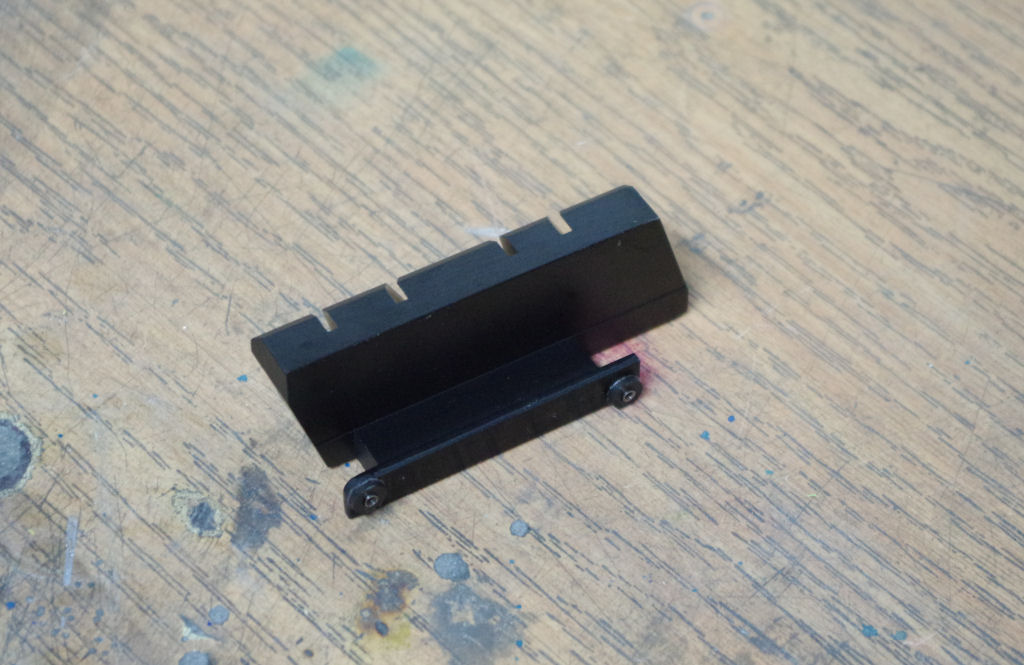

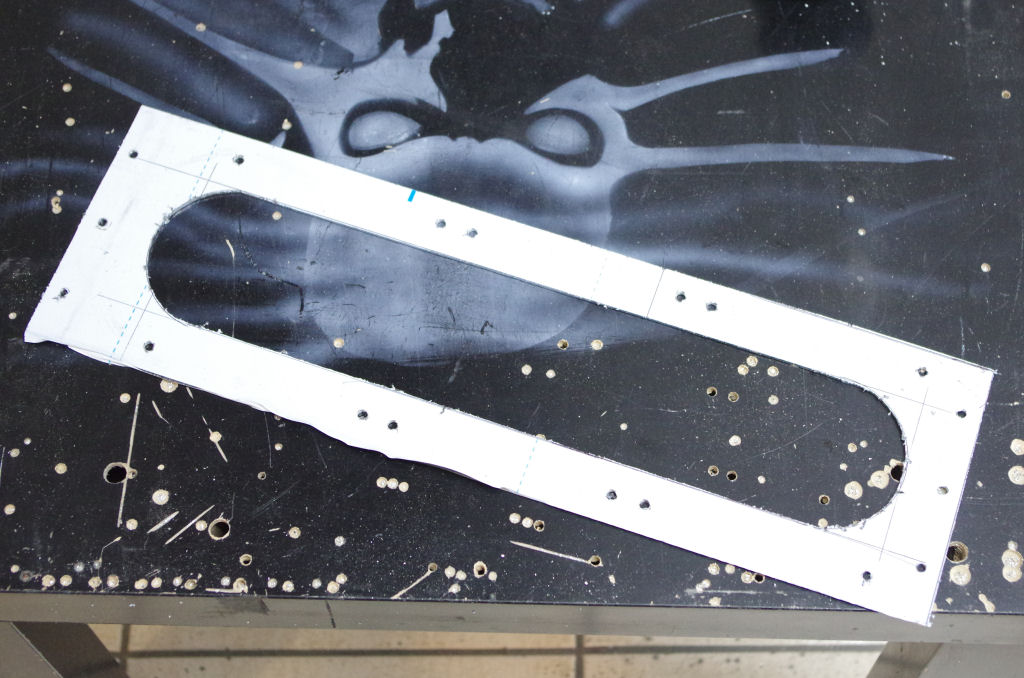

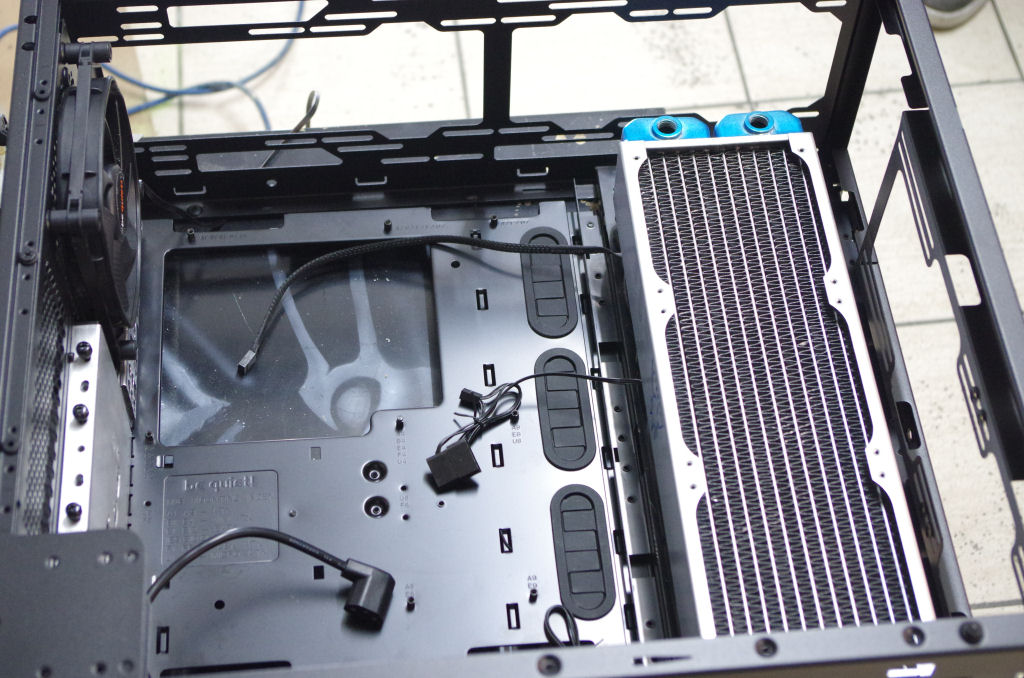

Weiter ging es dann erstmal mit der Halterung für den Radiator. Dafür haben wir einen Teil vom ehemaligen Laufwerkskäfig ein wenig umgebaut......
Danach ging es dann mit einem Streifen Alu weiter, das musste erstmal in die Öffnung eingepasst werden, damit wir dann anschliessend nen großen Ausschnitt in das Teil machen konnten, durch den die Lüfter dann die Luft ansaugen können.....
Und auch diesmal gibt es wieder ein kurzes Video......
Danach ging es dann mit einem Streifen Alu weiter, das musste erstmal in die Öffnung eingepasst werden, damit wir dann anschliessend nen großen Ausschnitt in das Teil machen konnten, durch den die Lüfter dann die Luft ansaugen können.....
Und auch diesmal gibt es wieder ein kurzes Video......
thechoozen
Neuling
Ehrlich gesagt bin ich mir da auch nicht sicher
Aber wenn er rein muss....dann findet sich auch bestimmt ein Platz
Die restliche Hardware hat inzwischen auch einen ersten Testlauf hinter sich und wir sind fleissig am basteln....daher denk ich auch mal dass es mit ein wenig Glück morgen direkt dass nächste Update geben kann.....
Habe gerade noch einmal "geforscht", da mir so war, als hätte jemand die selbe Frage schon irgendwo einmal gestellt. Ergebnis:
Leokasi schrieb:Muss der DRP3 verbaut werden? In diesem Gehäuse bietet sich eine Wakü halt an. Ich würde beides verbauen
http://www.hardwareluxx.de/communit...uiet-jetzt-bewerben-1132138.html#post24873440GM schrieb:
[W2k]Shadow
Legende
- Mitglied seit
- 22.09.2007
- Beiträge
- 23.217
Bau den doch irgendwo so an, dass der aussieht wie ne Kühlung von irgend nem Teil des Raumschiff/des Gebäude, ...
[W2k]Shadow
Legende
- Mitglied seit
- 22.09.2007
- Beiträge
- 23.217
Getreu Toyota, nichts ist unmöglich, aber ob das mit den VRMS und dem Ram dann noch passt?
Oder backside Zusatzkühlung der GPU?
Notfalls als Kühler für ein AQ6?
Möglichkeiten gibt es massig, aber ob es zum Mod passt? Das weis nur choozen.
Oder backside Zusatzkühlung der GPU?
Notfalls als Kühler für ein AQ6?
Möglichkeiten gibt es massig, aber ob es zum Mod passt? Das weis nur choozen.
thechoozen
Neuling
Super Sache das!!! Danke dir fürs suchen!!!
Hab heute mit meinem Bruder noch darüber gesprochen und war schon froh als er mir sagte dass dieses Thema wohl schonmal aufkam (hatte es wohl einfach überlesen)....aber so ist es natürlich direkt geklärt
okay.....dann lehn ich mich jetzt mal ganz weit aus dem Fenster wenn ich behaupte das er zur Optik vom Walkman nicht wirklich gut passen wird
Aber gut.....weiter gehts im Text:
In den letzten Tagen haben wir dann schonmal ein paar Kleinigkeiten erledigt.

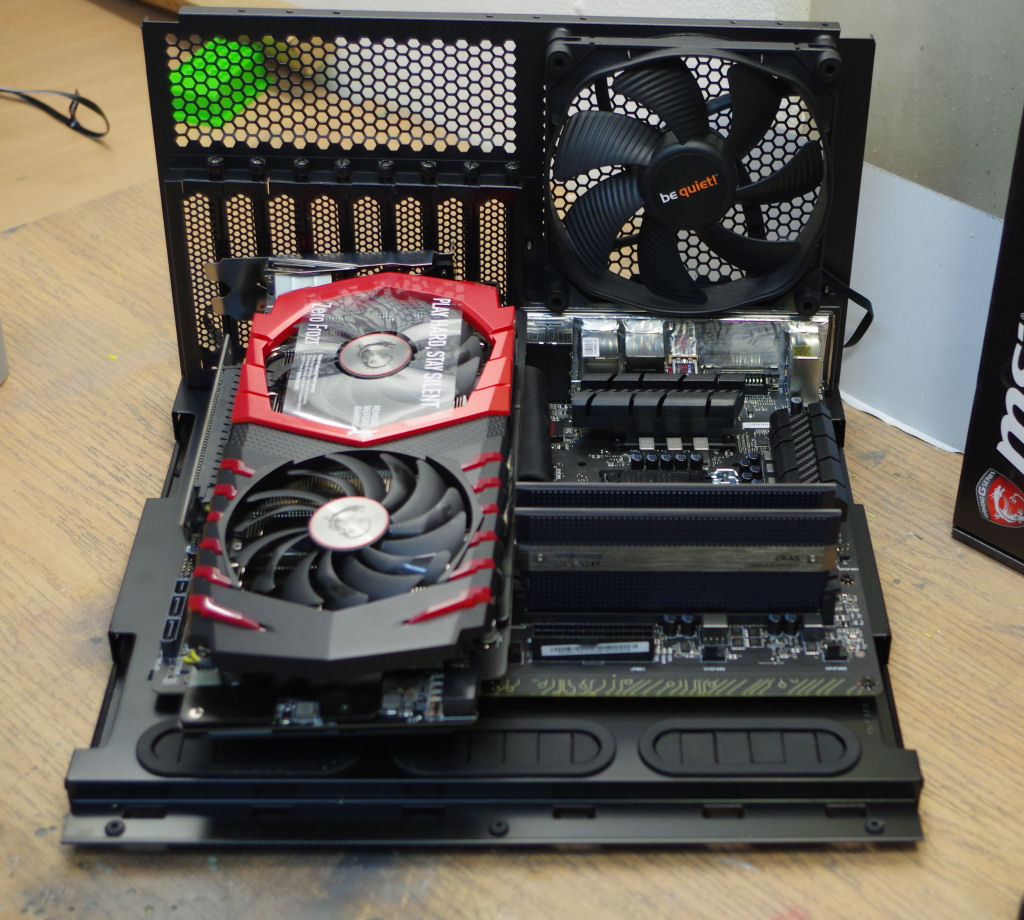

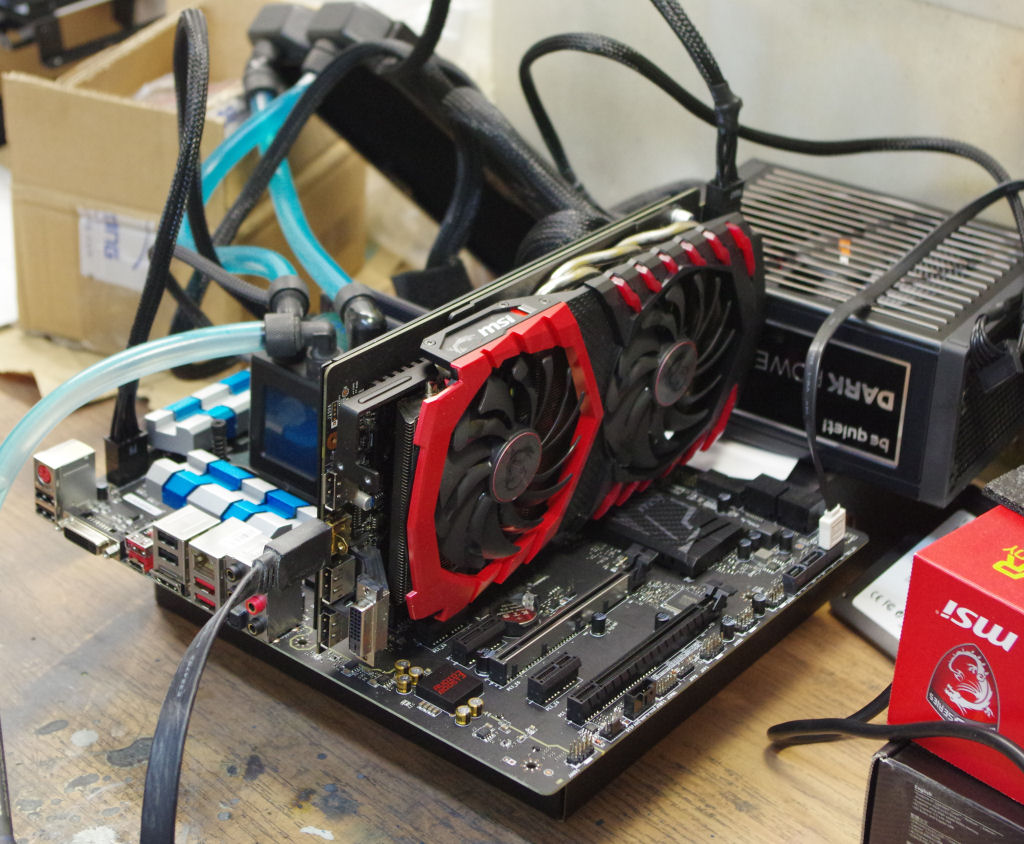

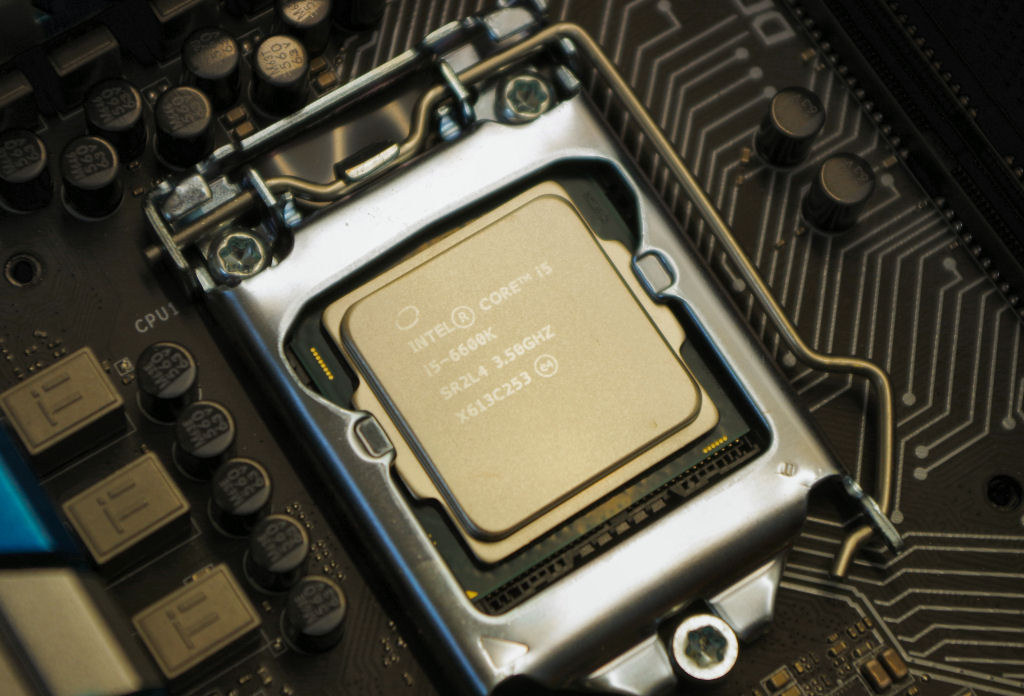

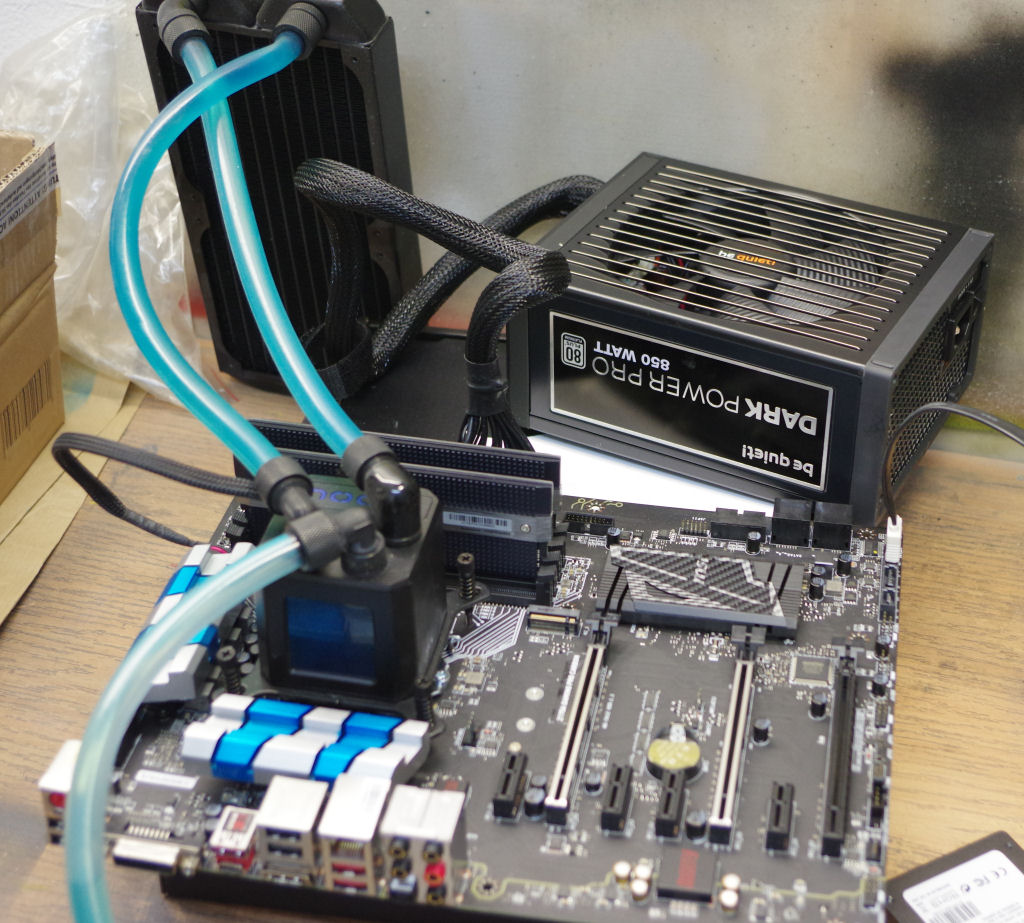

Zum einen haben wir die komplette Hardware zusammen gesetzt um einen kurzen Testlauf mit allen Komponenten zu machen so dass wir evtl. Defekte möglichst frühzeitig erkennen können....

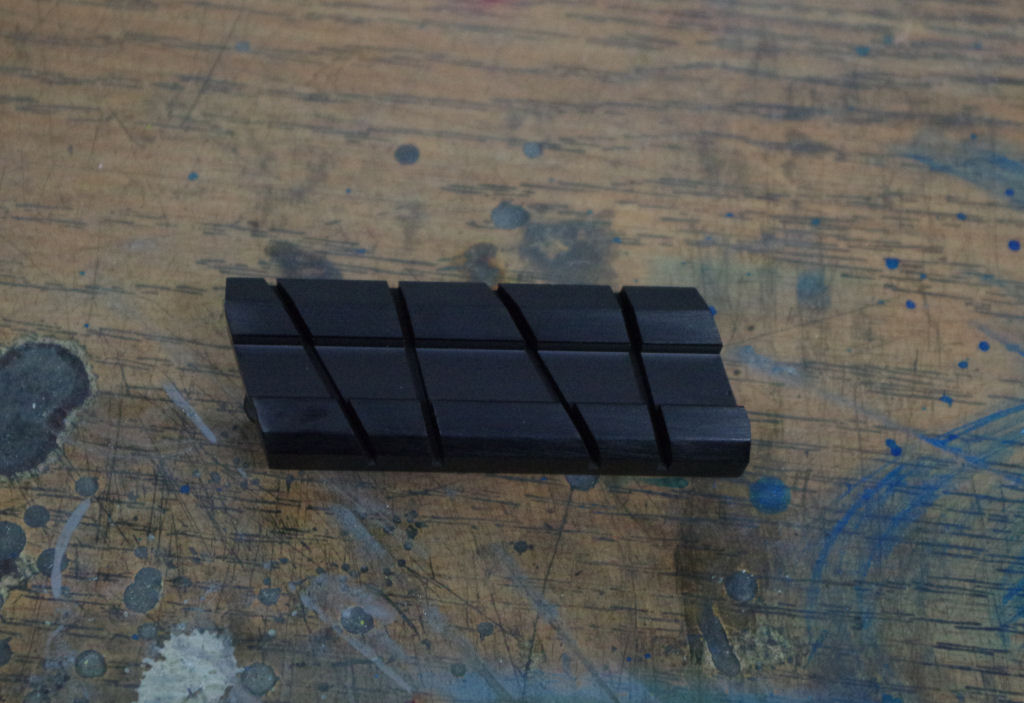

Anschliessend haben wir dann die ausgedruckten Knöpfe (Play, Stop usw.) schonmal mit einer ersten Farbschicht überzogen.....

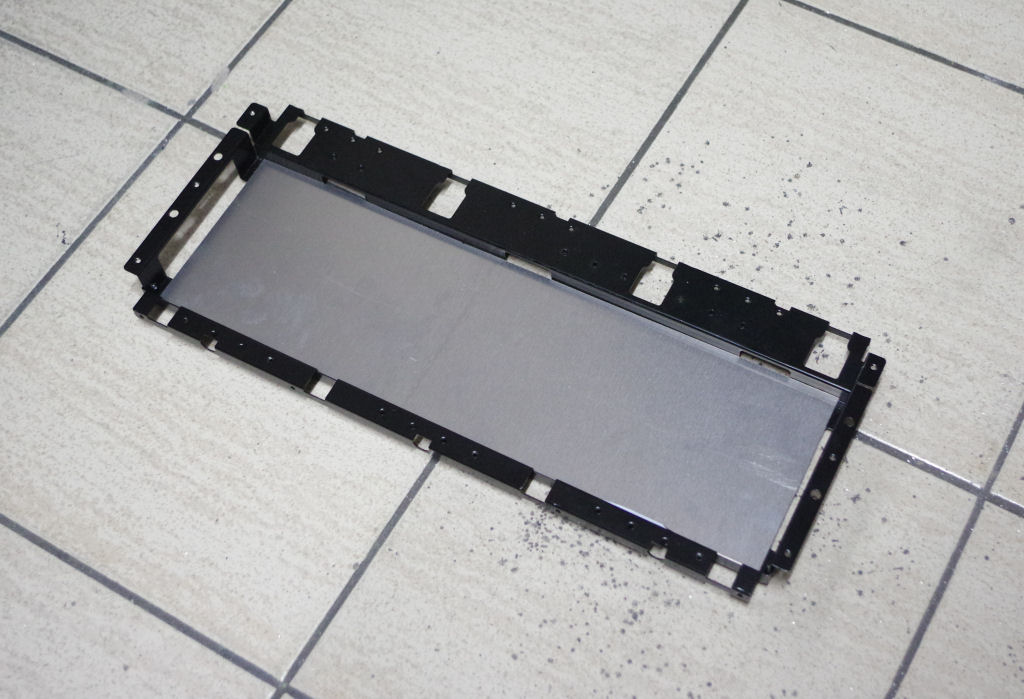

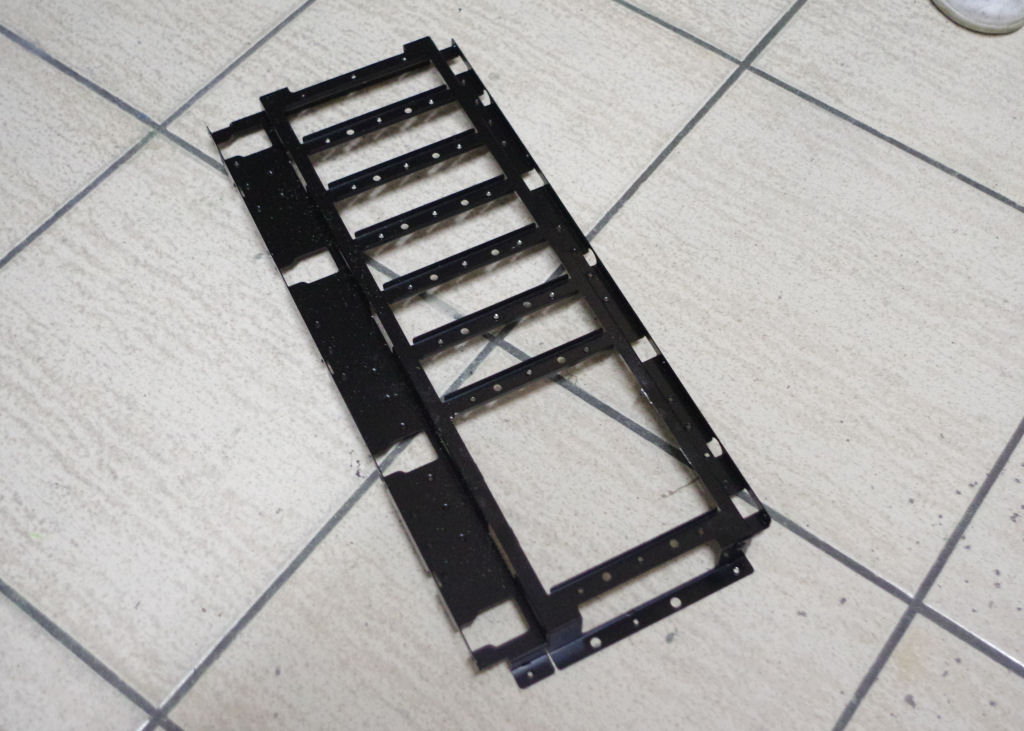

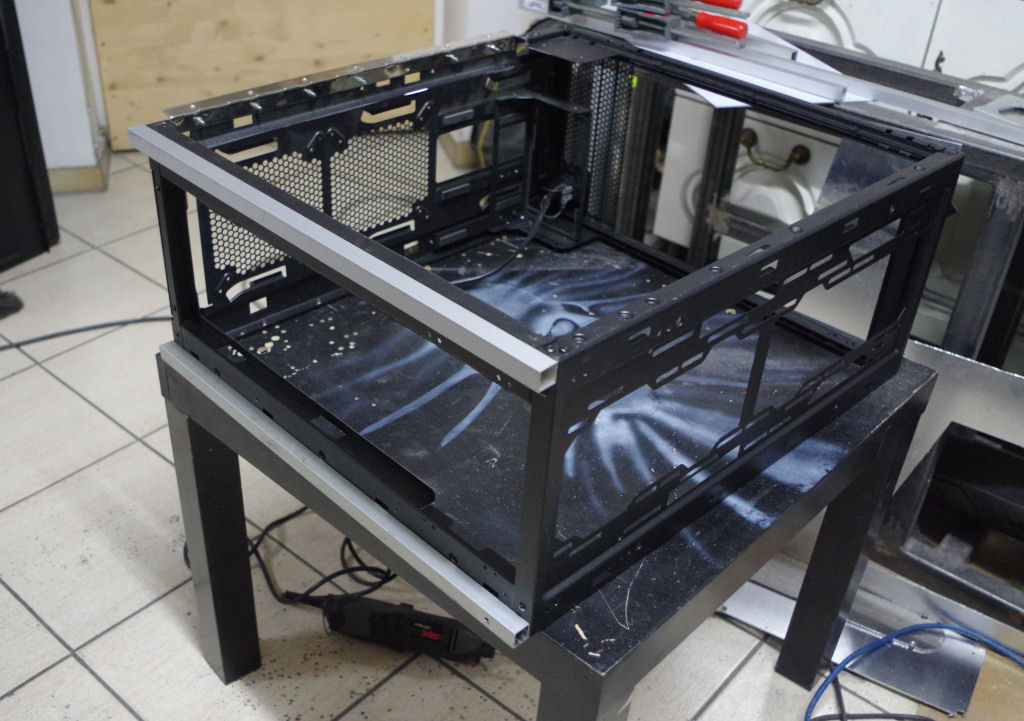

Nebenher haben wir dann auch schonmal einige letzte Änderungen am Gehäuseboden vorgenommen. Da mussten noch ein paar Kanten weg genommen werden damit wir später unseren neuen Boden problemlos befestigen können...

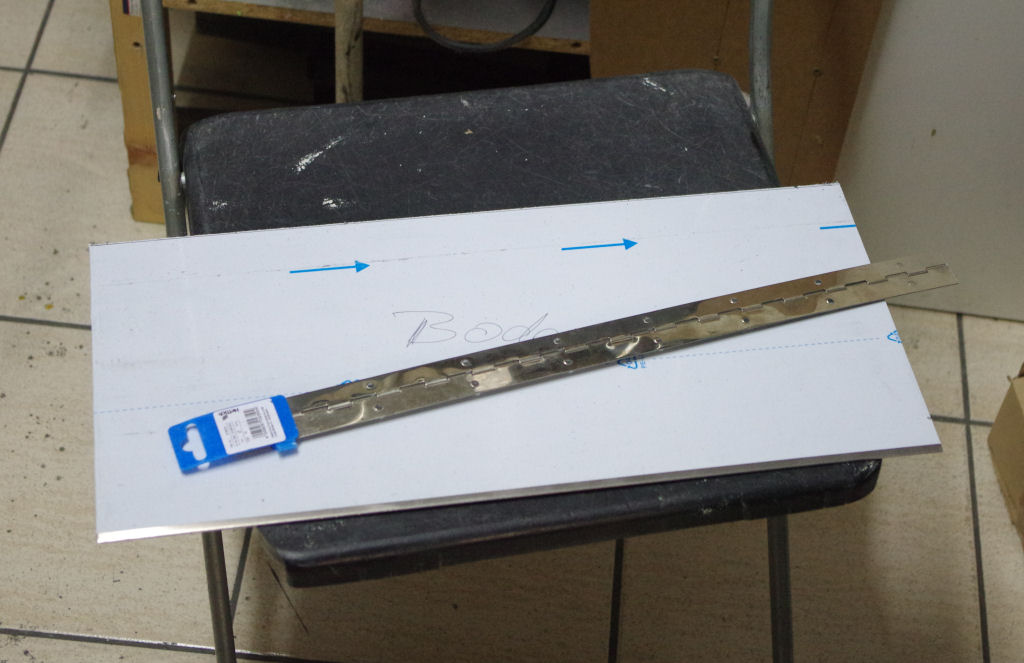

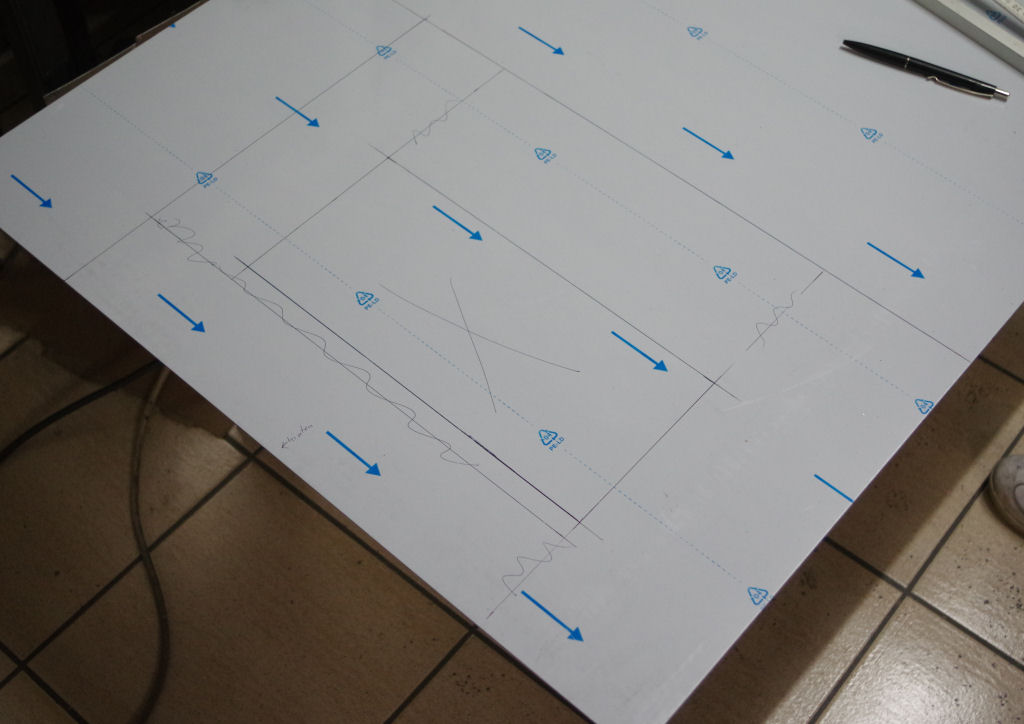

Den neuen Boden haben wir dann auch schonmal ausgeschnitten so dass wir als nächstes mit dem neuen Seitenteil weitermachen können.
[W2k]Shadow
Legende
- Mitglied seit
- 22.09.2007
- Beiträge
- 23.217
Ui, teures Werkzeug hast du da,
Sehr nice.
Sehr nice.
thechoozen
Neuling
Danke !!
Weiter gehts:

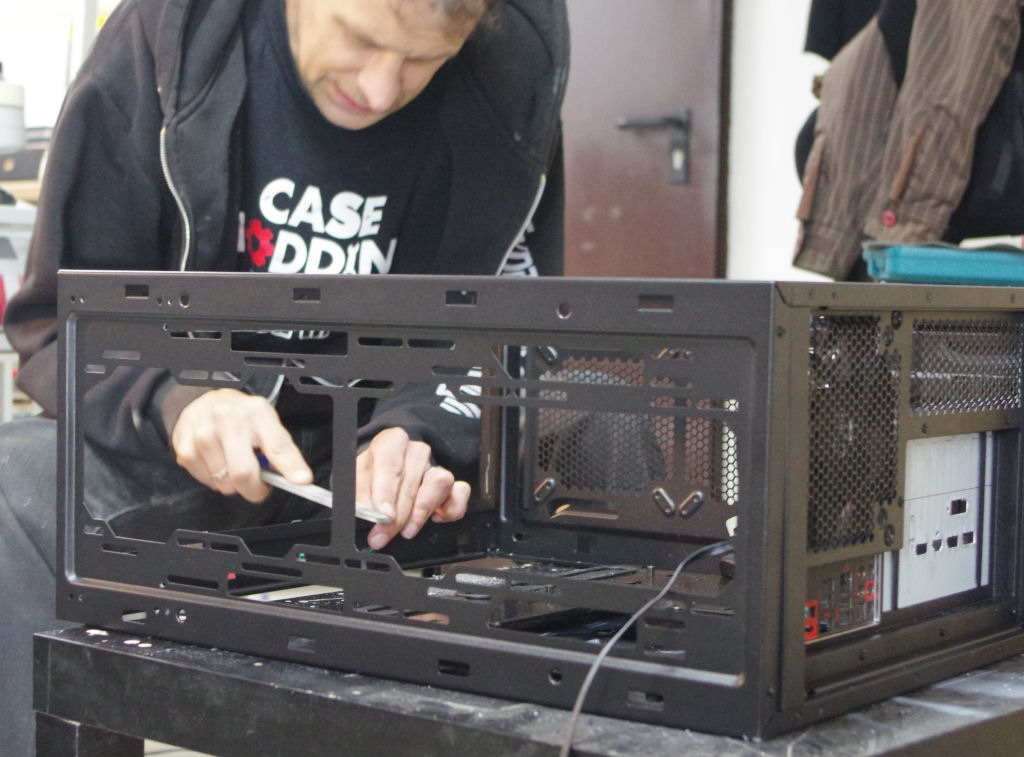

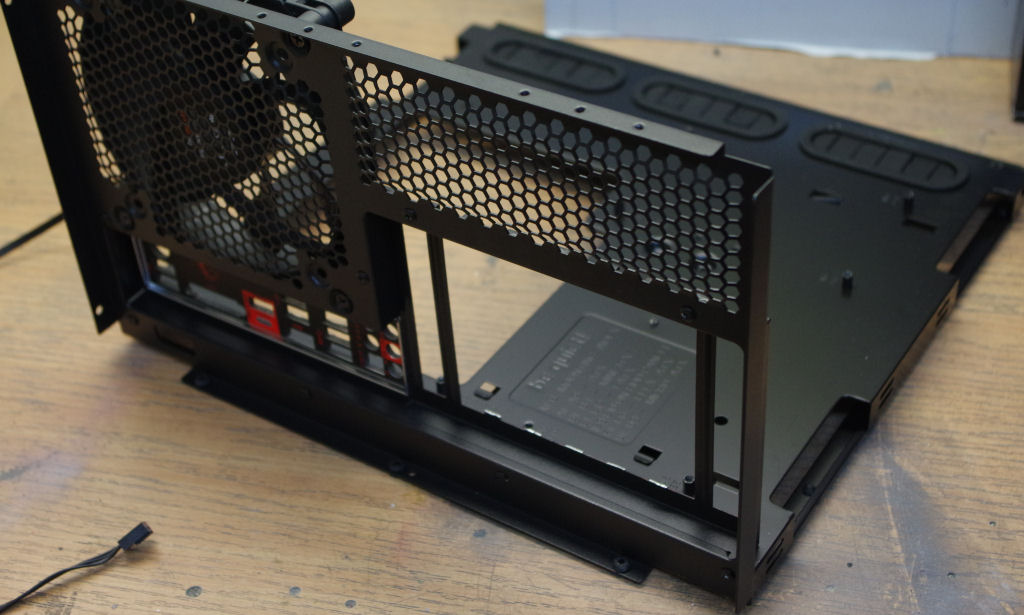

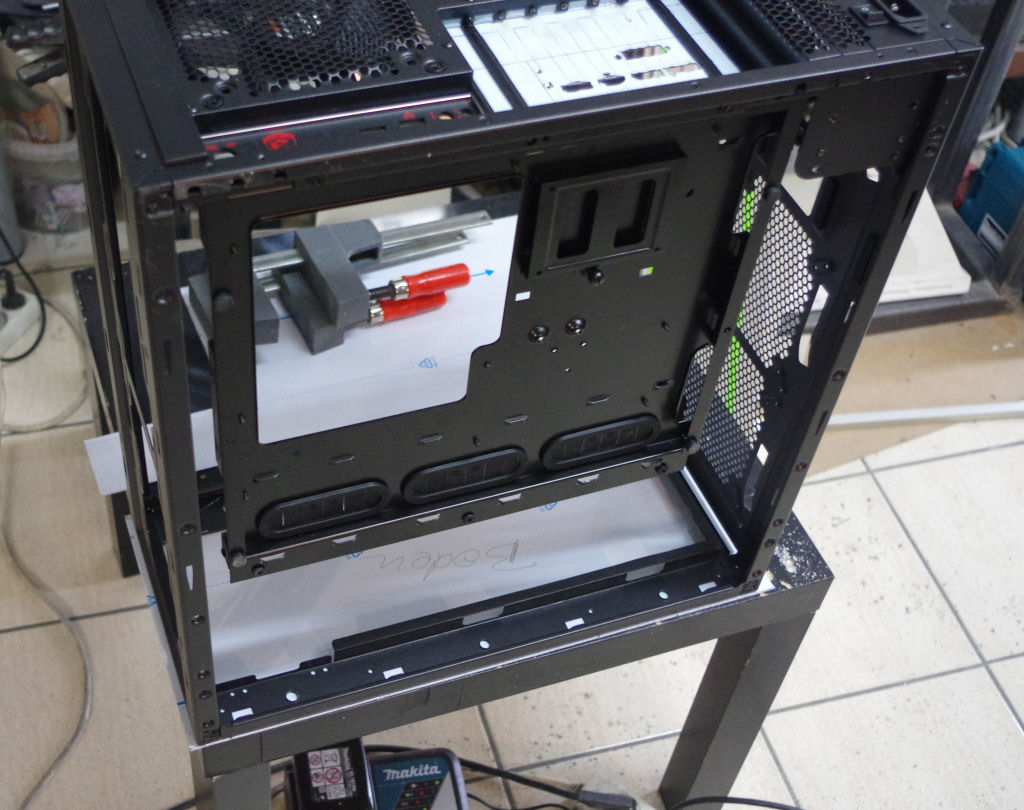

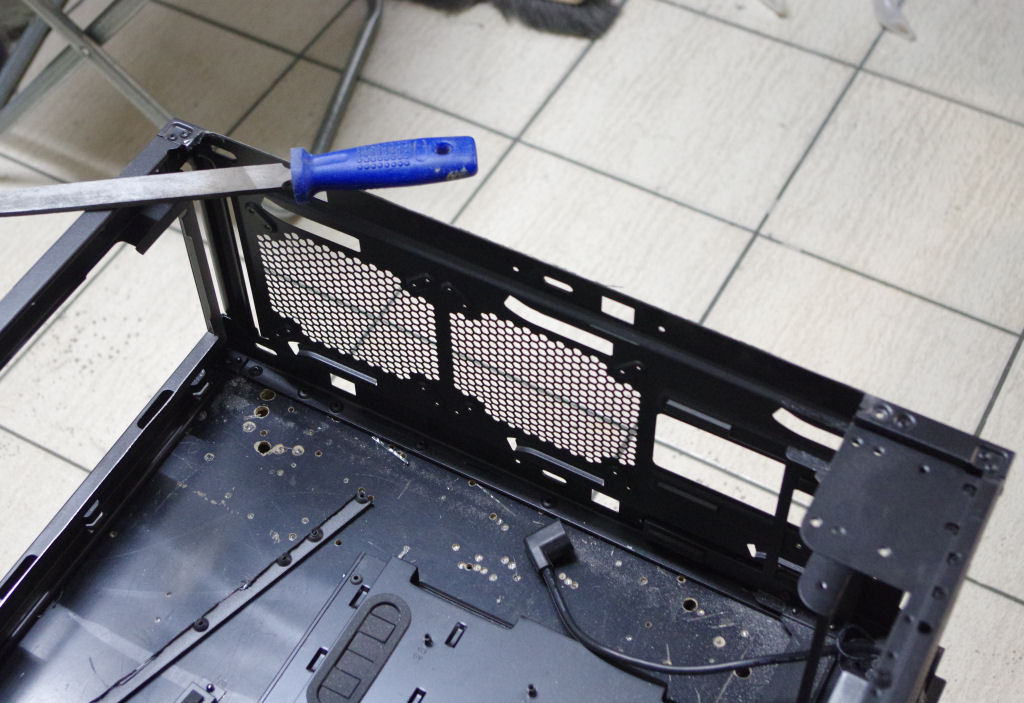

Nachdem der Gehäuseboden einmal soweit vorbereitet war, haben wir erstmal mit der Gehäuserückwand weitergemacht. Die Rückwand musste noch einen Teil ihrer Außenkante verlieren, so dass wir anschliessend ein Scharnier anbringen konnten mit dem dass neue Seitenteil am Case befestigt wird.....

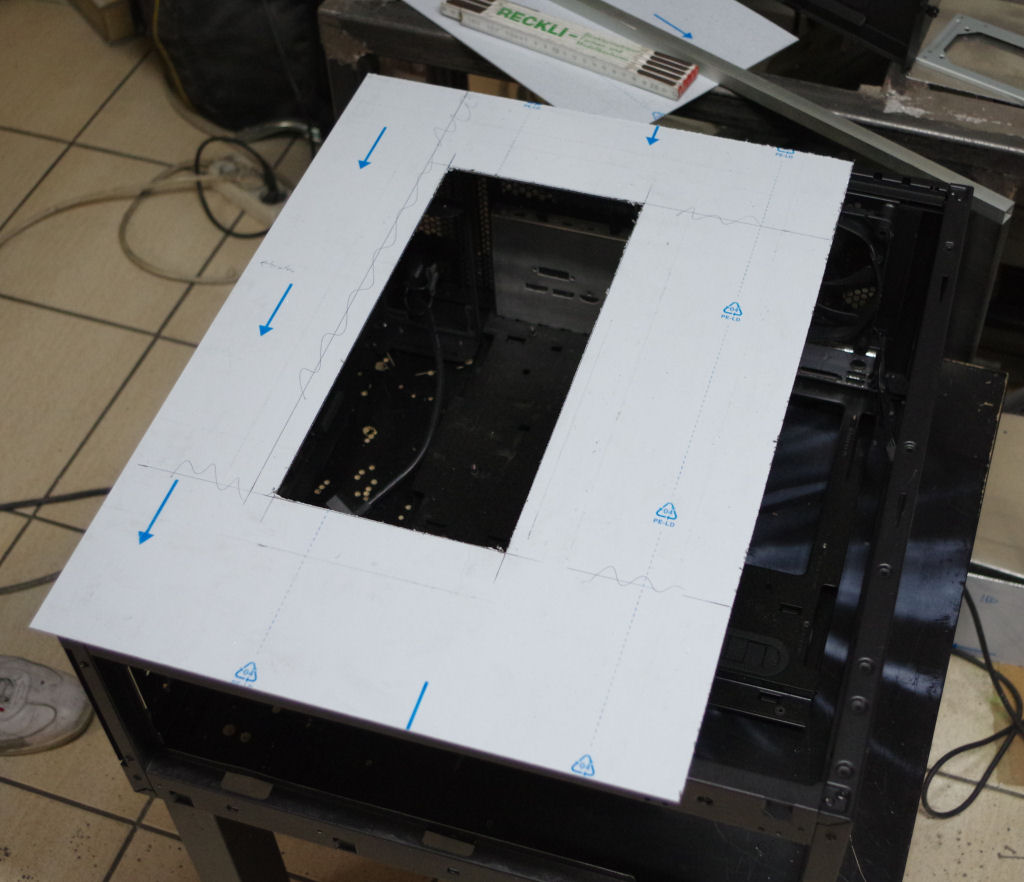

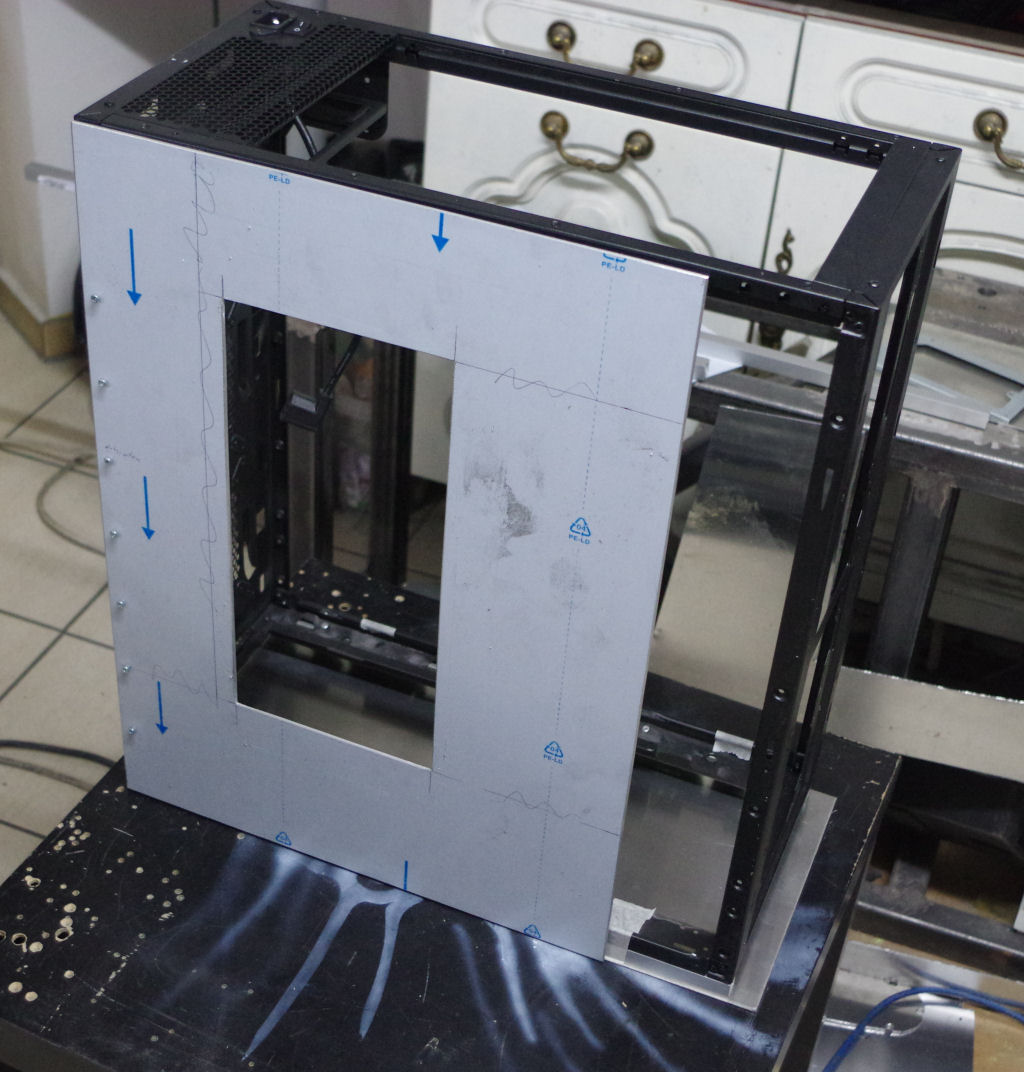

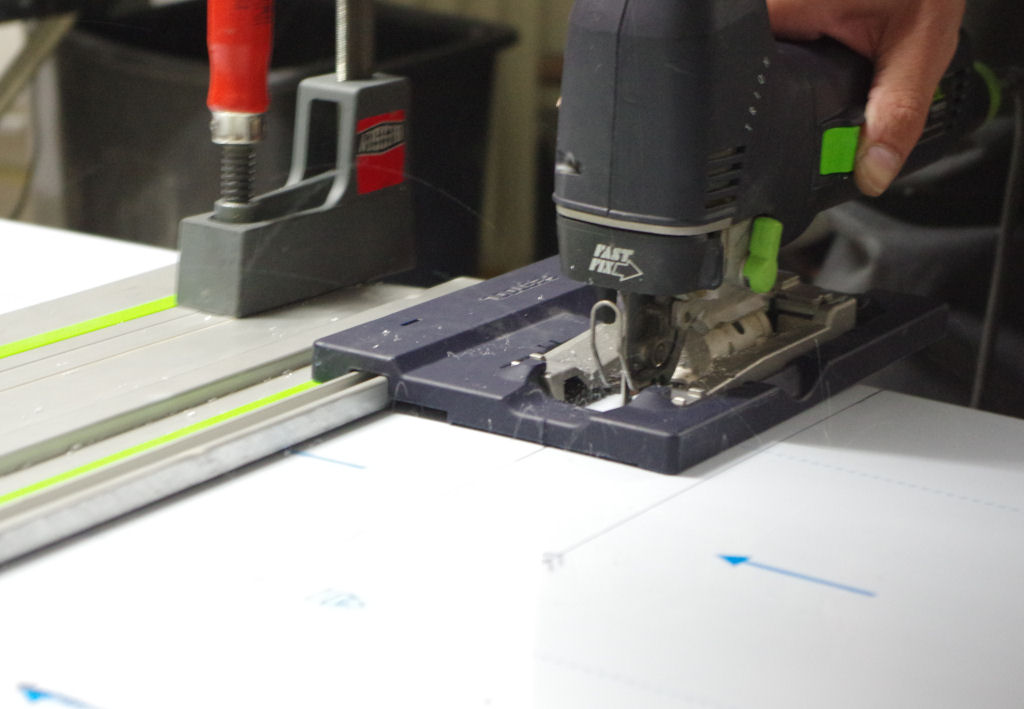

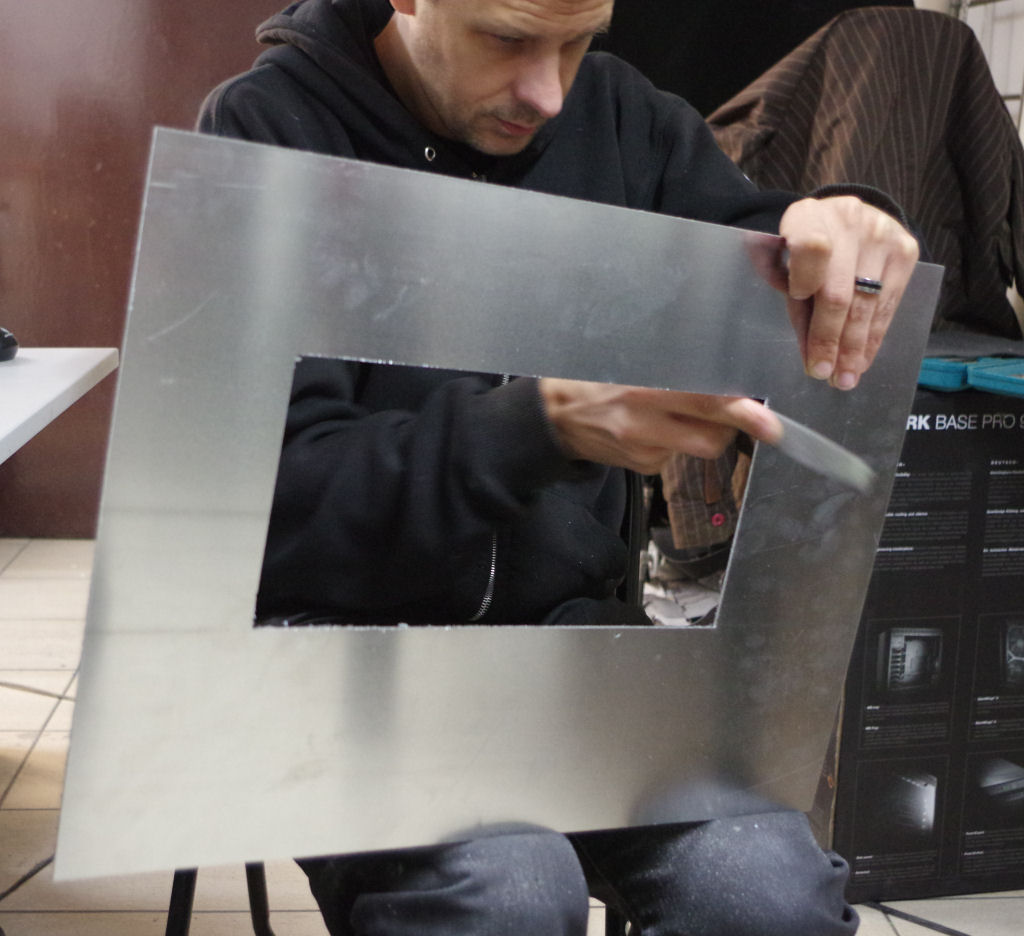

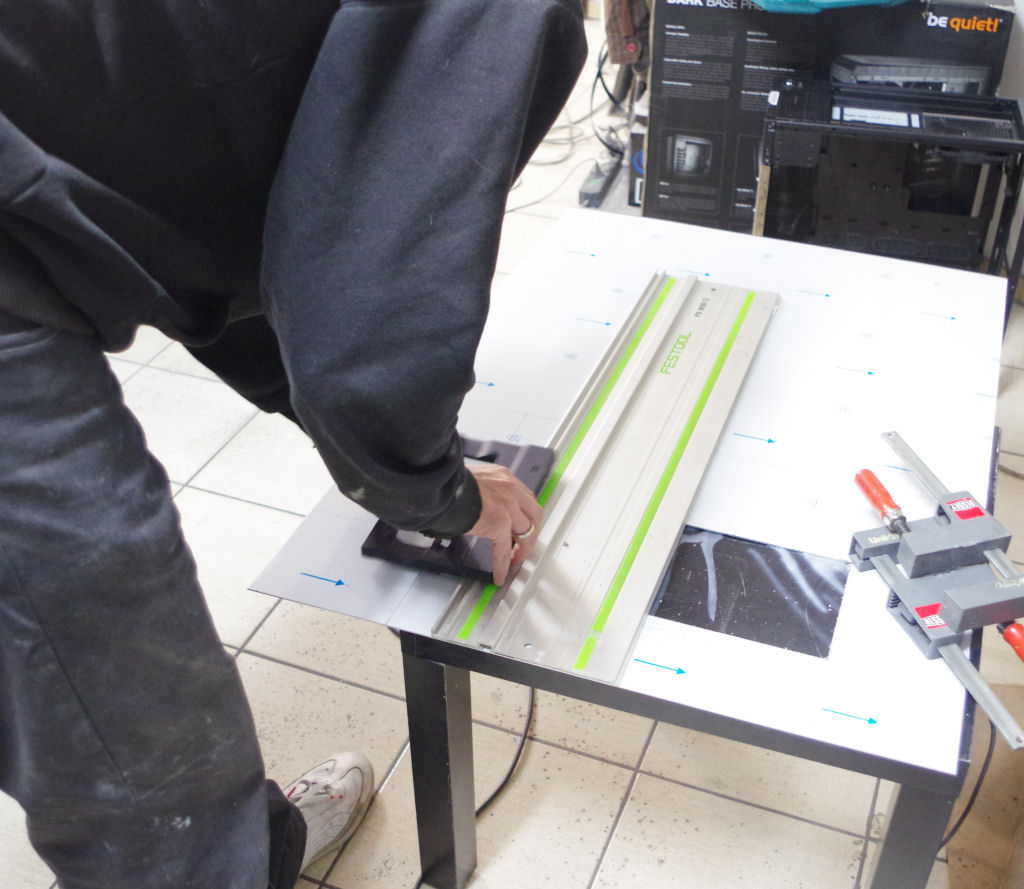

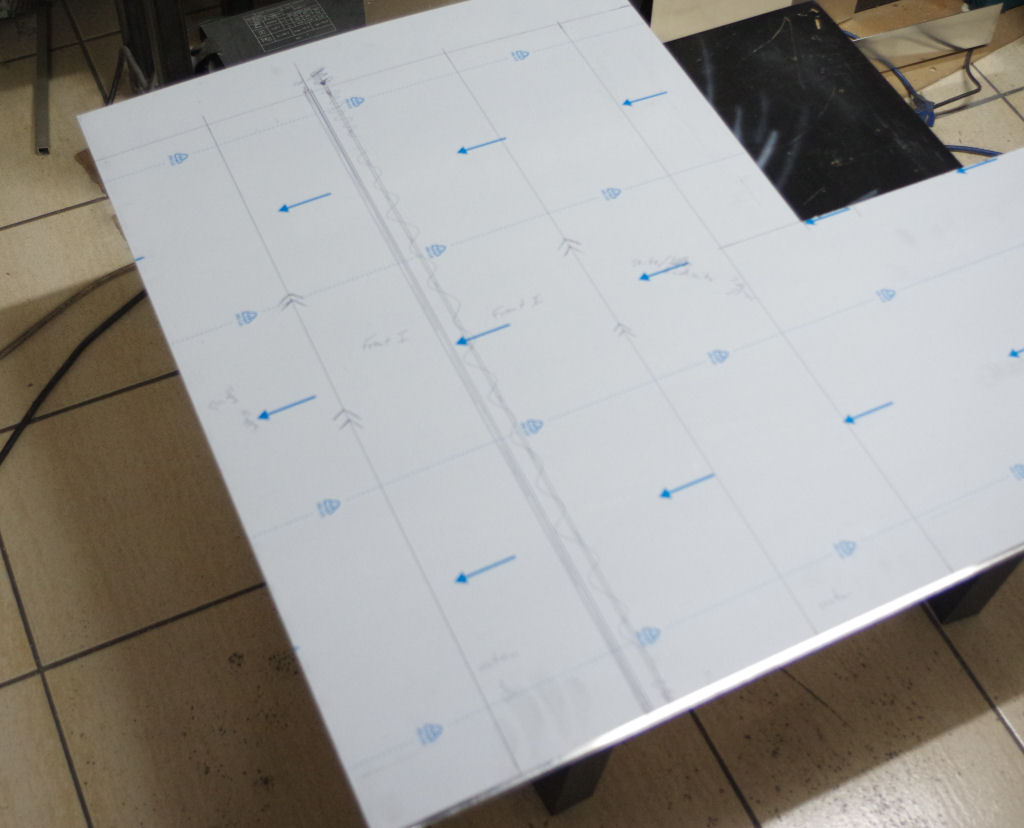

Anschliessend haben wir dann das neue Seitenteil mit der Stichsäge ausgeschnitten und soweit vorbereitet dass wir es als nächstes am Gehäuse montieren können.
Hier dann auch noch ein kurzes Video vom ersten Testlauf der Hardware:
Und ein Video vom Seitenteil und den arbeiten am Gehäuse.....
Weiter gehts:
Nachdem der Gehäuseboden einmal soweit vorbereitet war, haben wir erstmal mit der Gehäuserückwand weitergemacht. Die Rückwand musste noch einen Teil ihrer Außenkante verlieren, so dass wir anschliessend ein Scharnier anbringen konnten mit dem dass neue Seitenteil am Case befestigt wird.....
Anschliessend haben wir dann das neue Seitenteil mit der Stichsäge ausgeschnitten und soweit vorbereitet dass wir es als nächstes am Gehäuse montieren können.
Hier dann auch noch ein kurzes Video vom ersten Testlauf der Hardware:
Und ein Video vom Seitenteil und den arbeiten am Gehäuse.....
alanlee
Enthusiast
es wird ziemlich gross denke ich wenn ich das bisherige status sehe..
PatrickB
Livemodder
Der hat aber mächtig Speck auf den Hüften
thechoozen
Neuling
Cooles Kostüm, da steckt bestimmt auch ne Menge arbeit drin !
hehehe, jau....etwas stämmig
ja das ganz wird etwas größer als das Original Case....insgesamt strecken wir das Case auf ne Höhe von ca. 68 cm damit wir so ansatzweise die Original Proportionen vom Walkman einhalten....
thechoozen
Neuling
Heute gibts dann auch bei uns wieder ein bißchen was neues.....

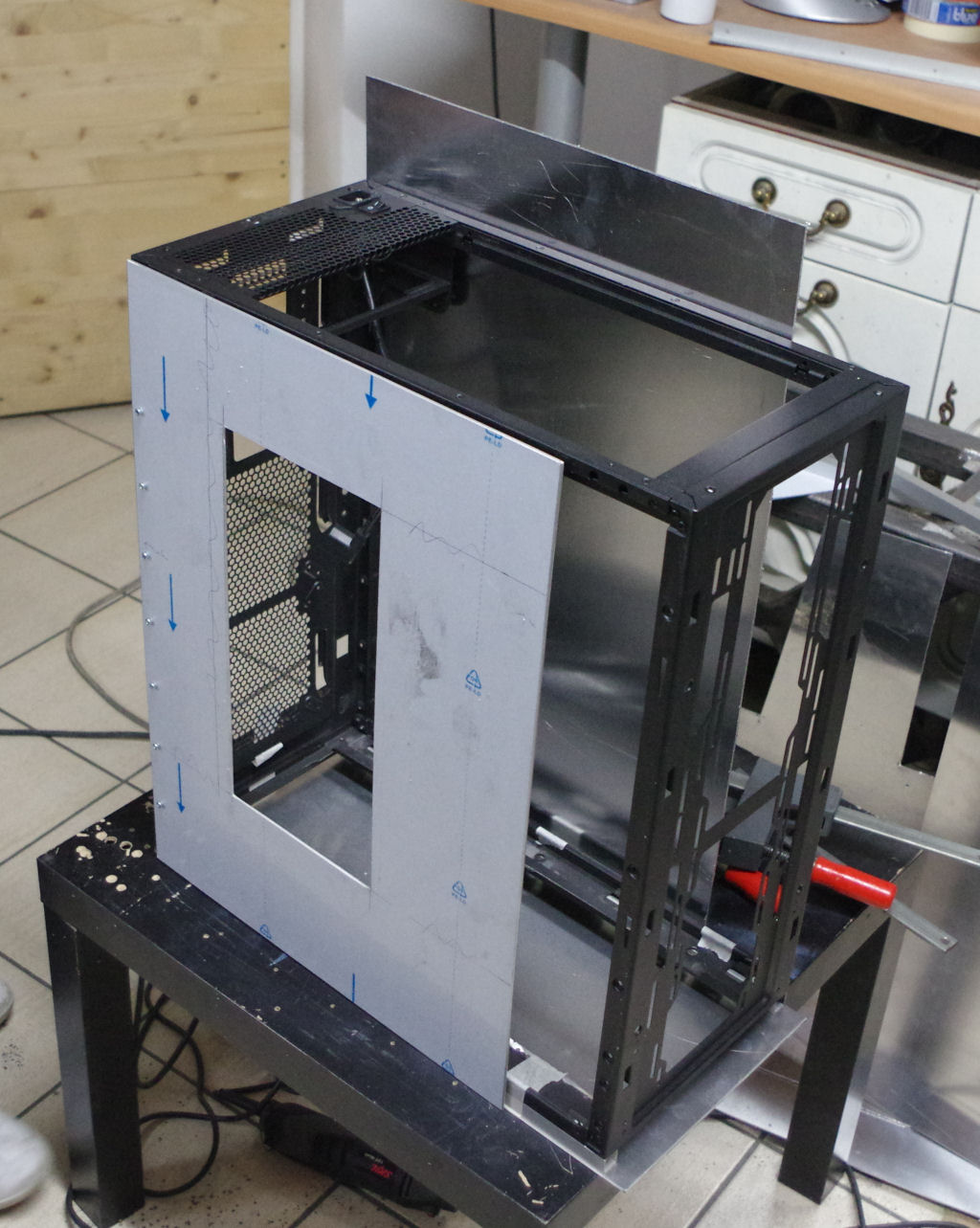

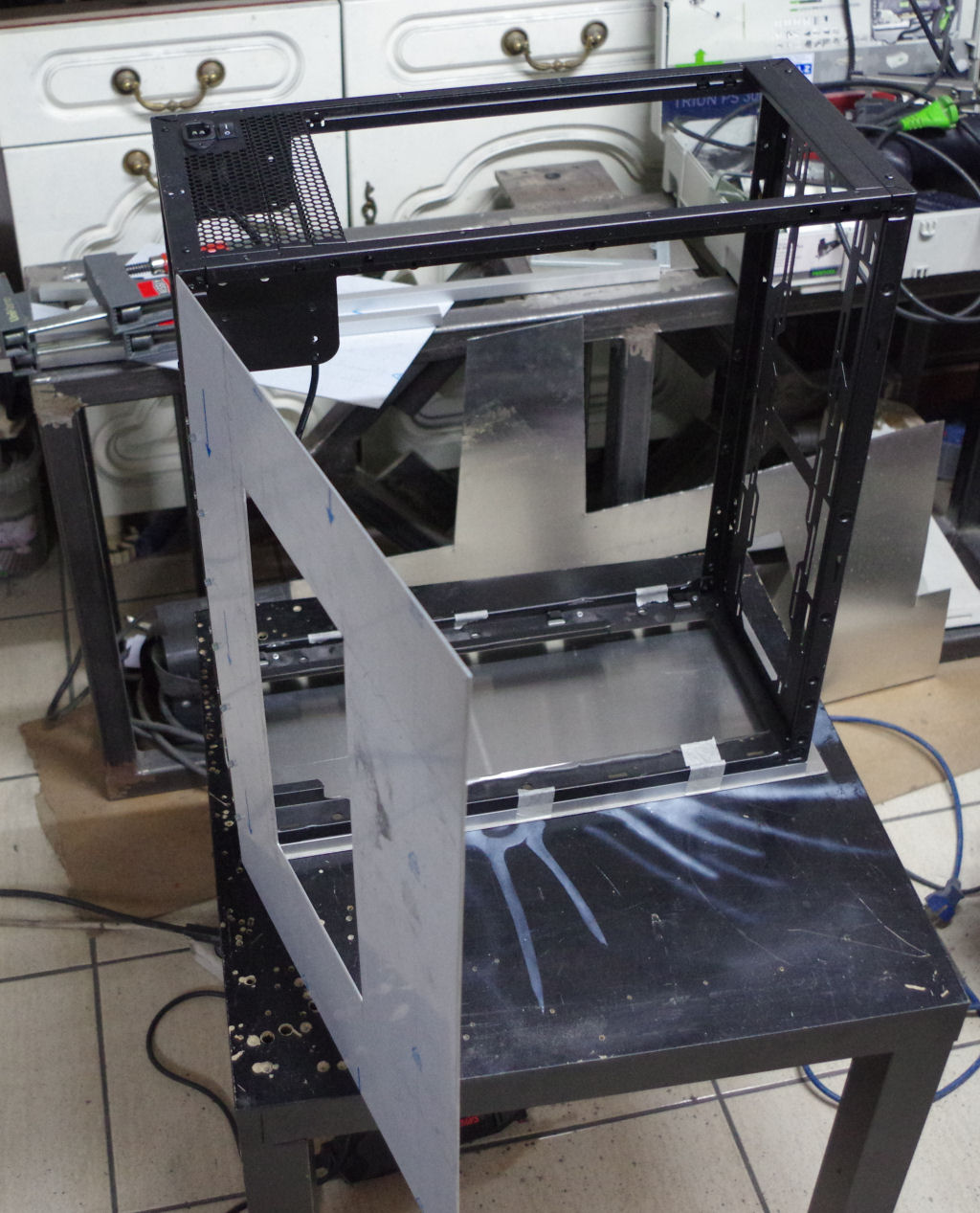

Nachdem wir zuletzt das erste Seitenteil vorbereitet haben, ging es jetzt mit der Befestigung am Case weiter. Dafür hatten wir ja auch schon ein Scharnier an der Rückwand angebracht. An dem wir jetzt das Seitenteil befestigt haben......

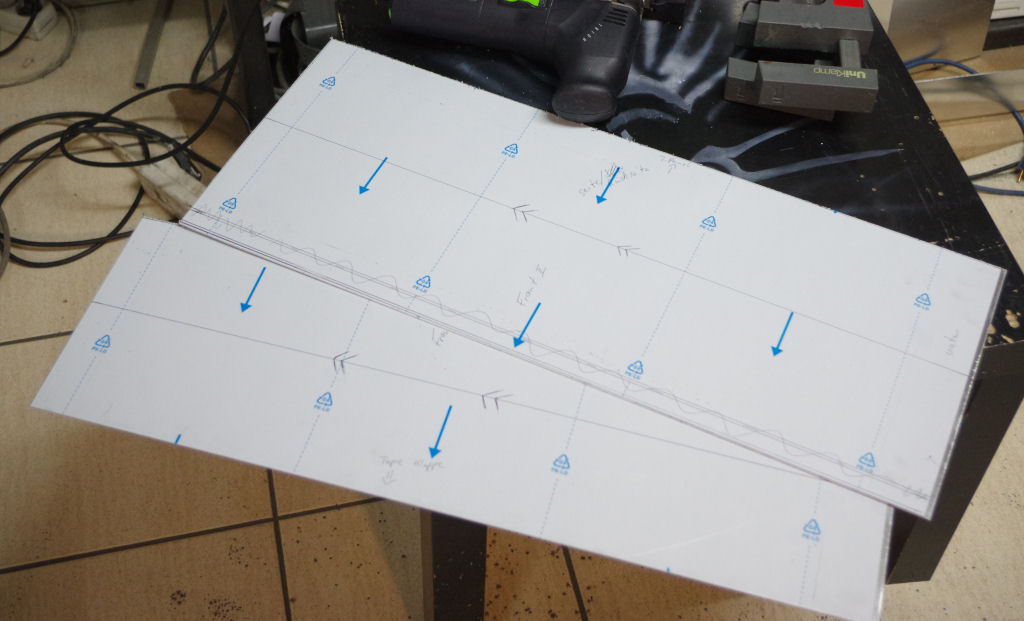

Anschliessend haben wir dann das zweite Seitenteil ausgeschnitten. Das ging recht flott....da wir nur ein rechteck in der passenden größe zuschneiden mussten.....

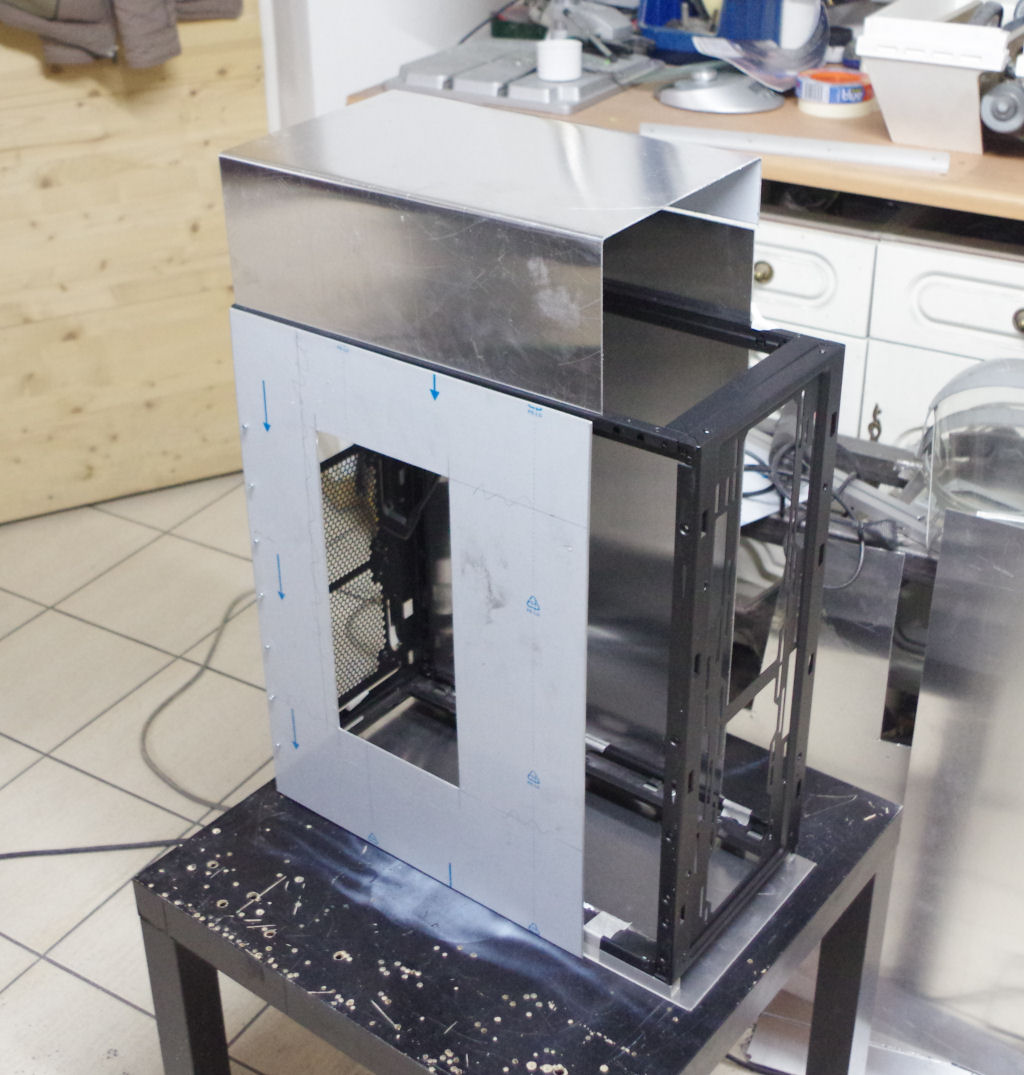

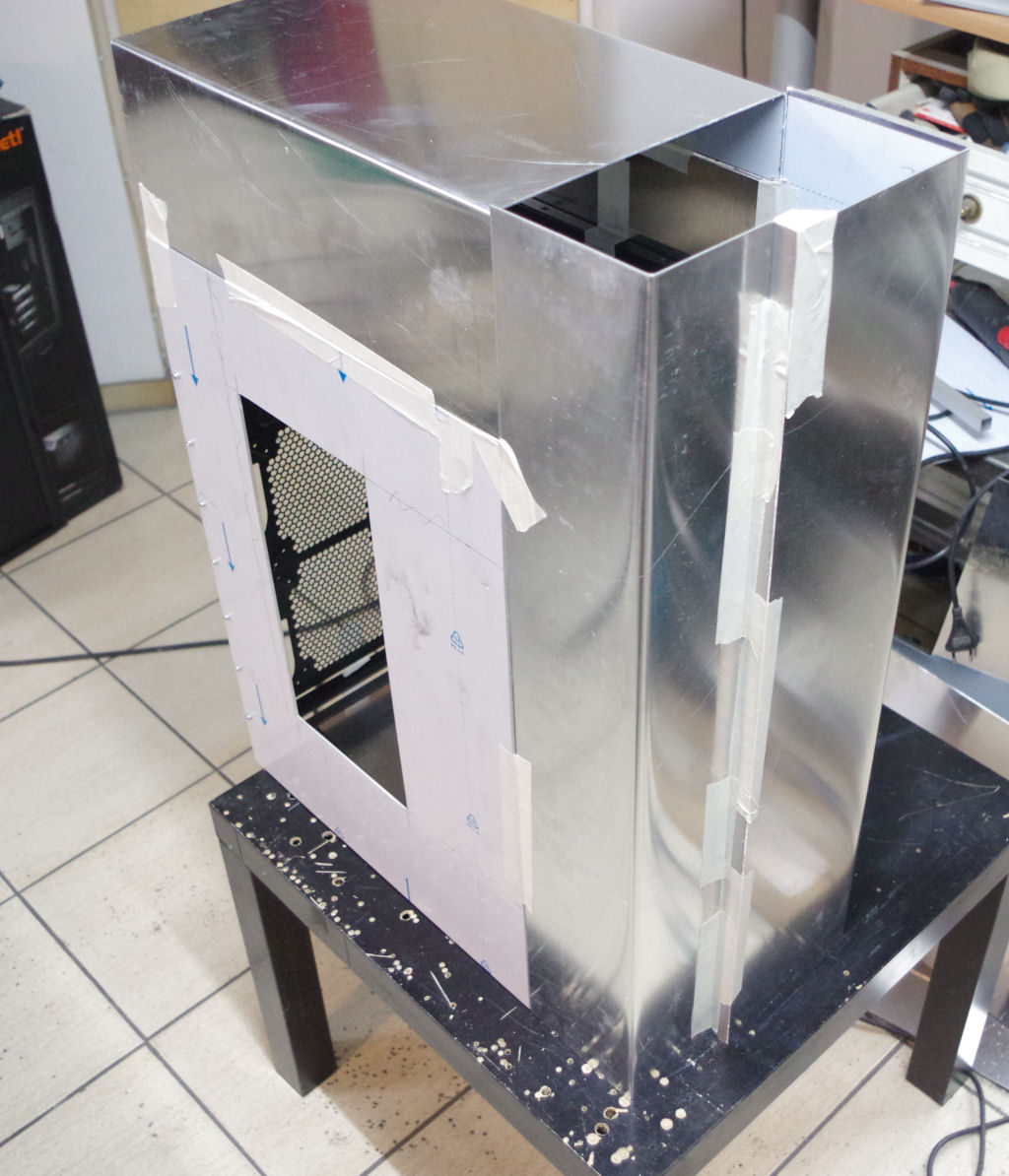

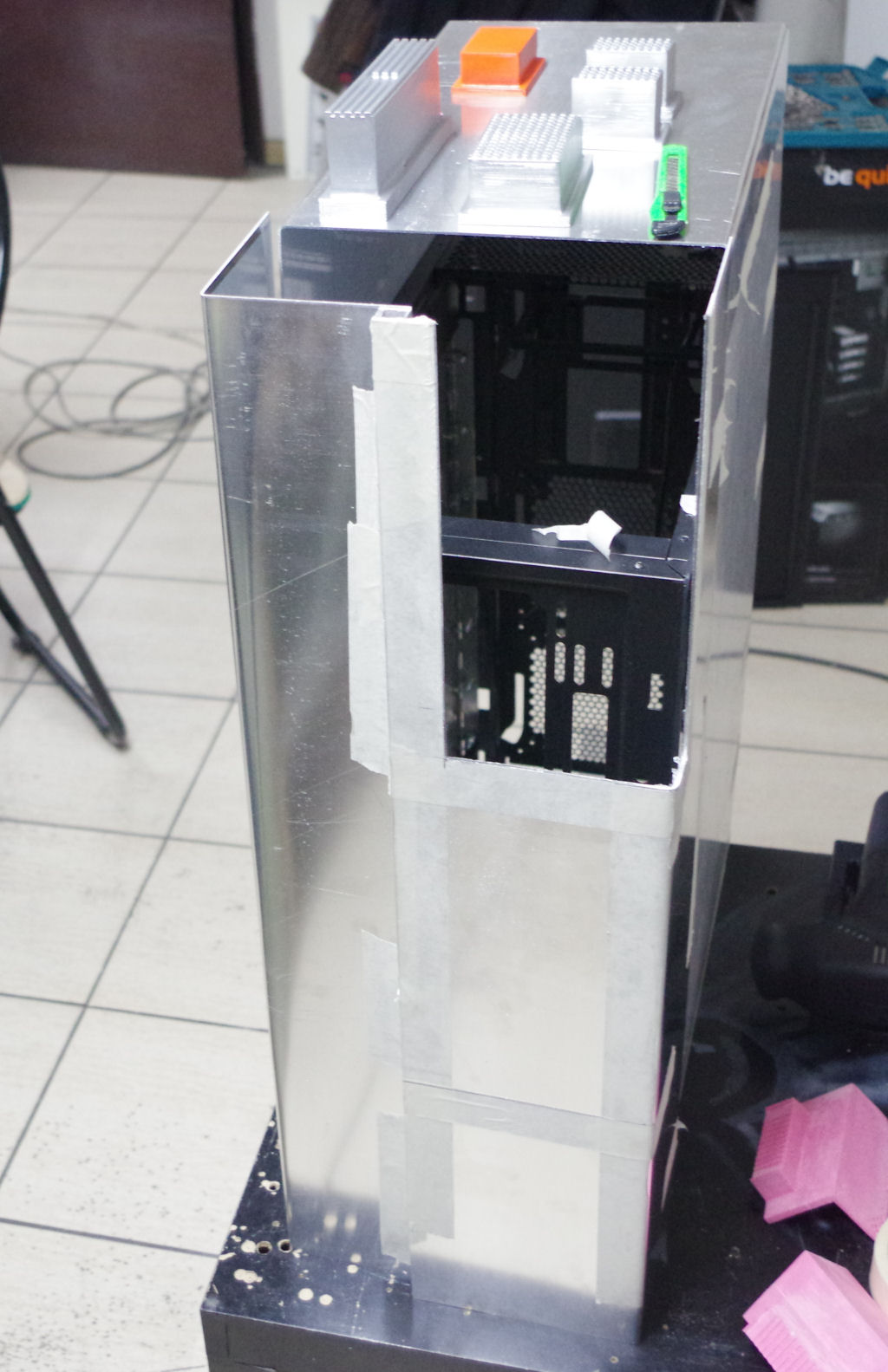

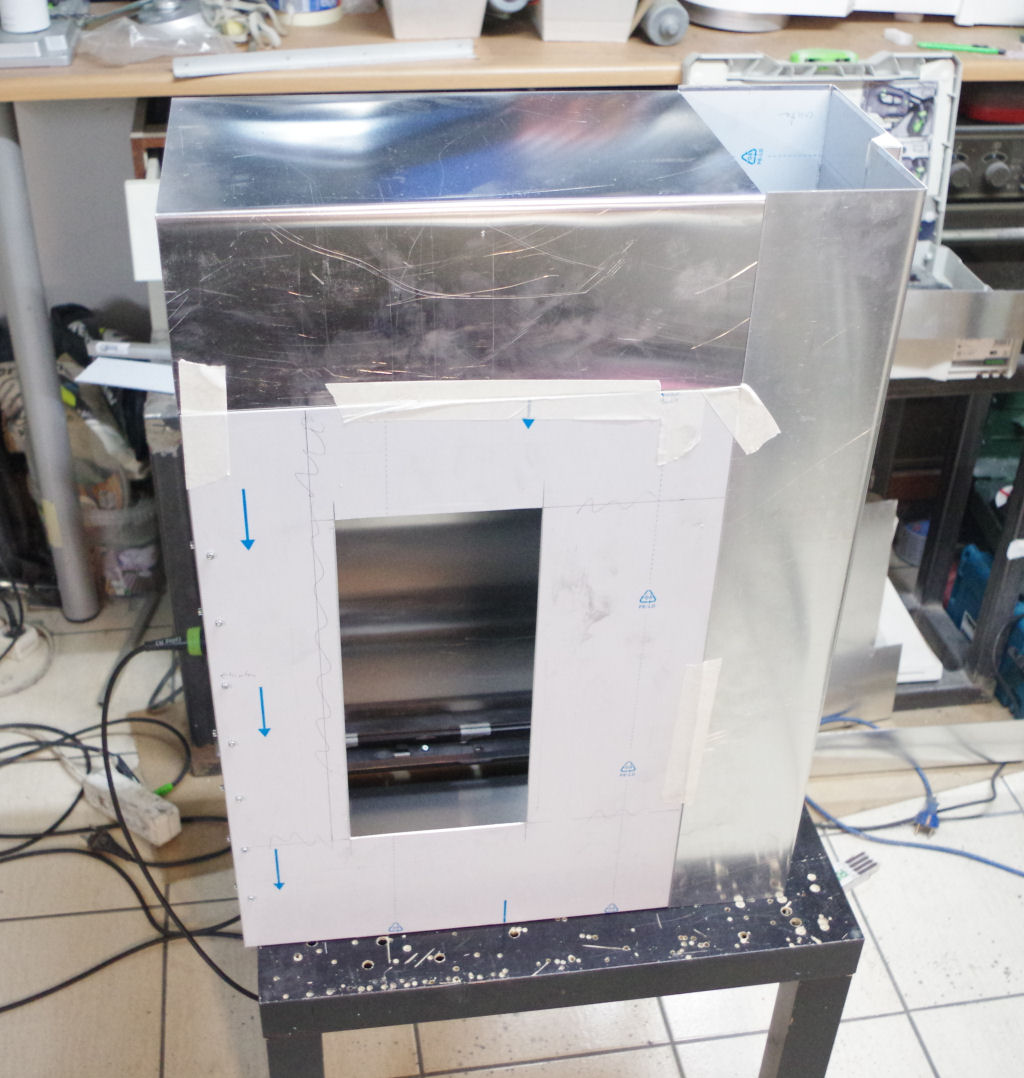

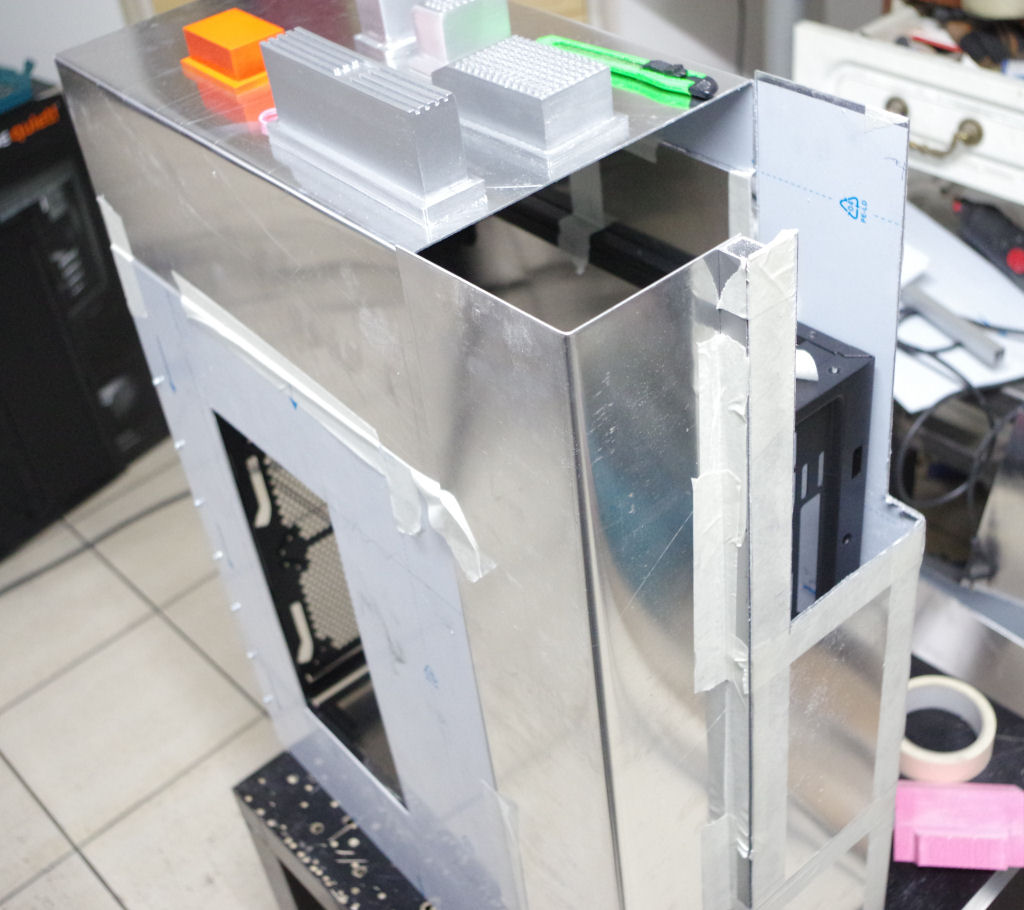

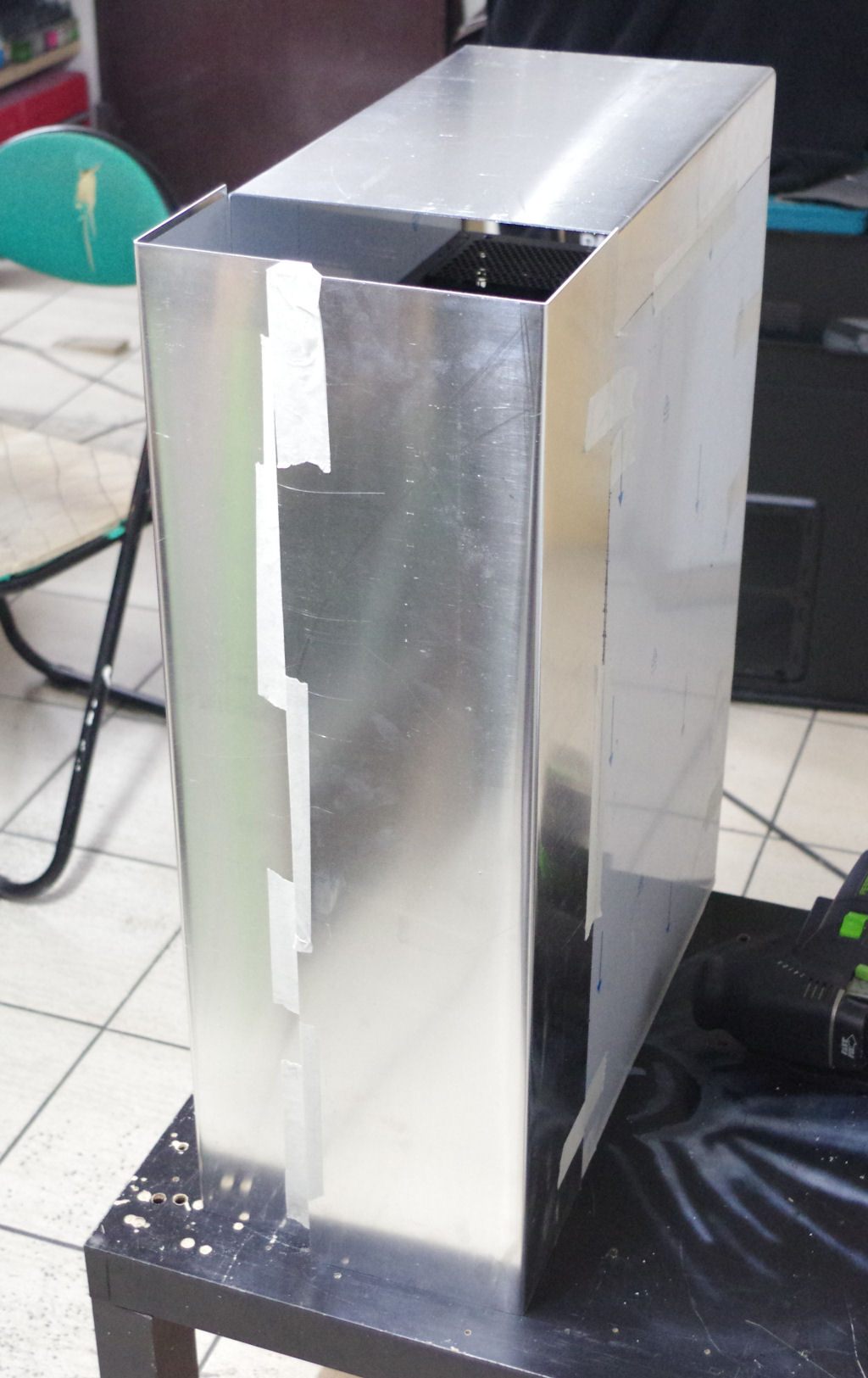

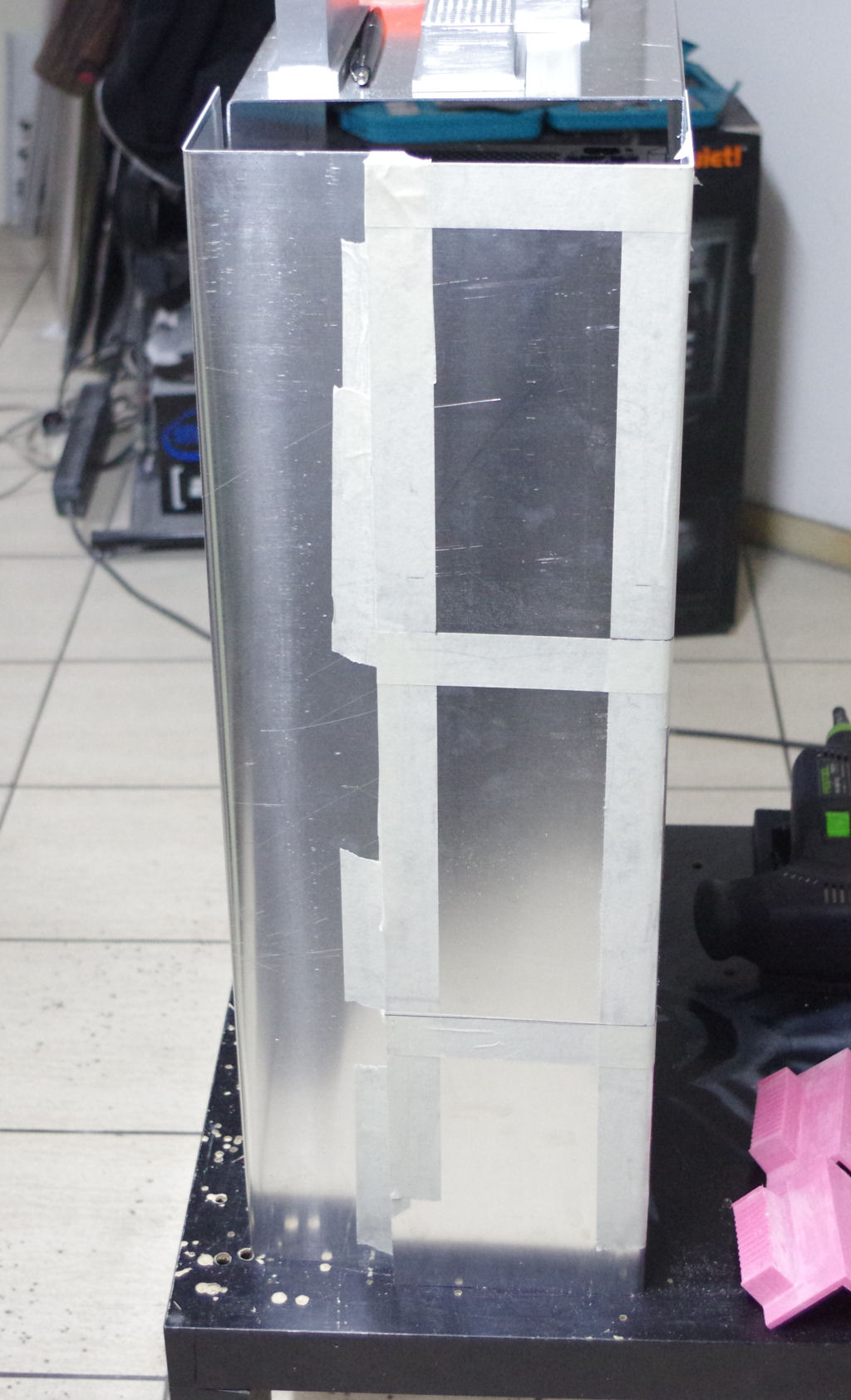

Danach haben wir uns dann darum gekümmert das unser Case noch etwas in die Höhe wächst und damit die Größenverhältnisse wieder zum original Walkman passen.

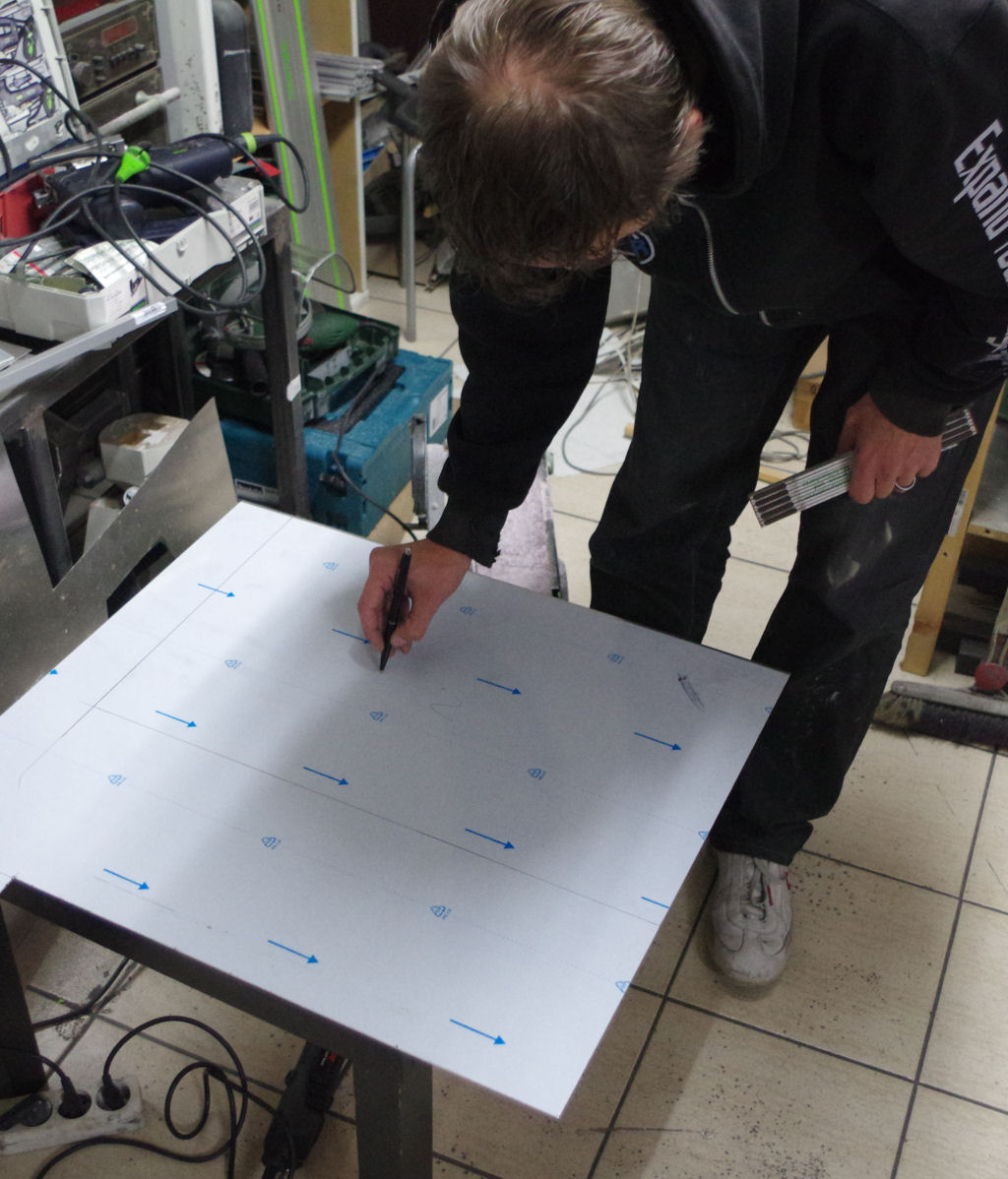

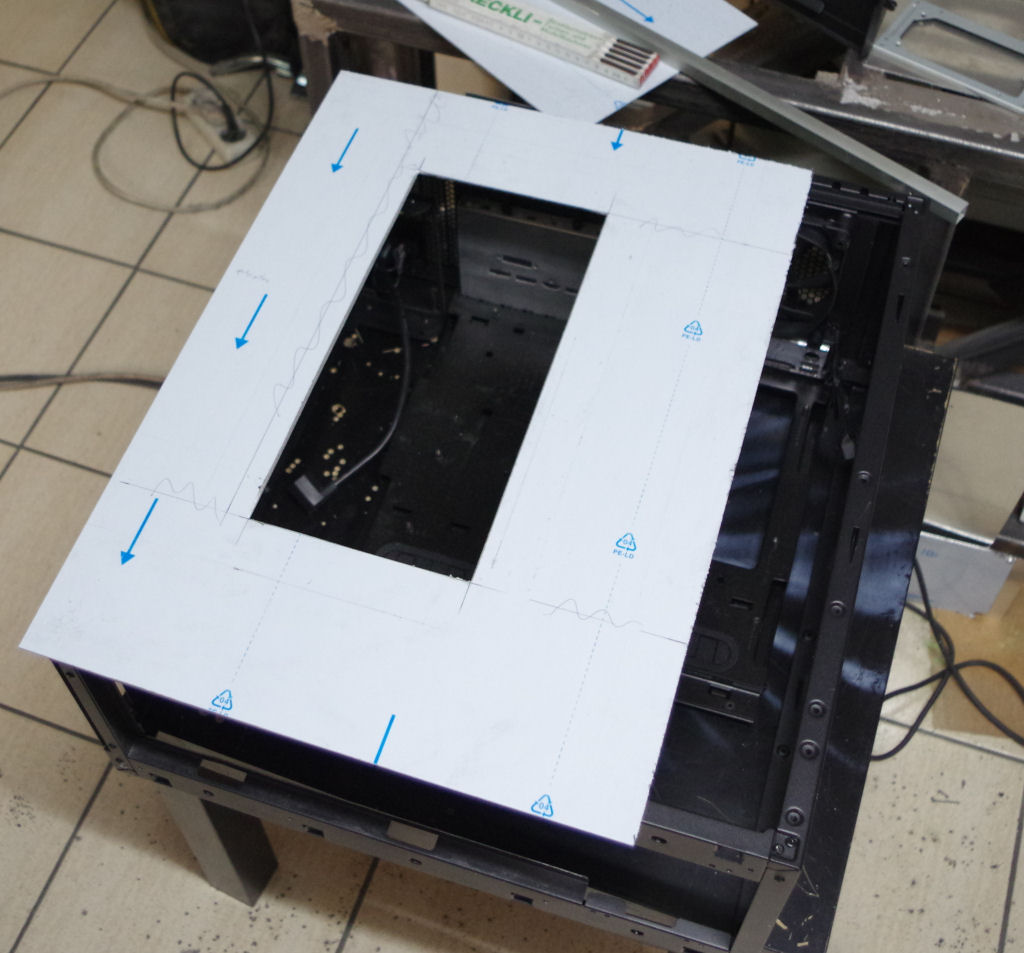

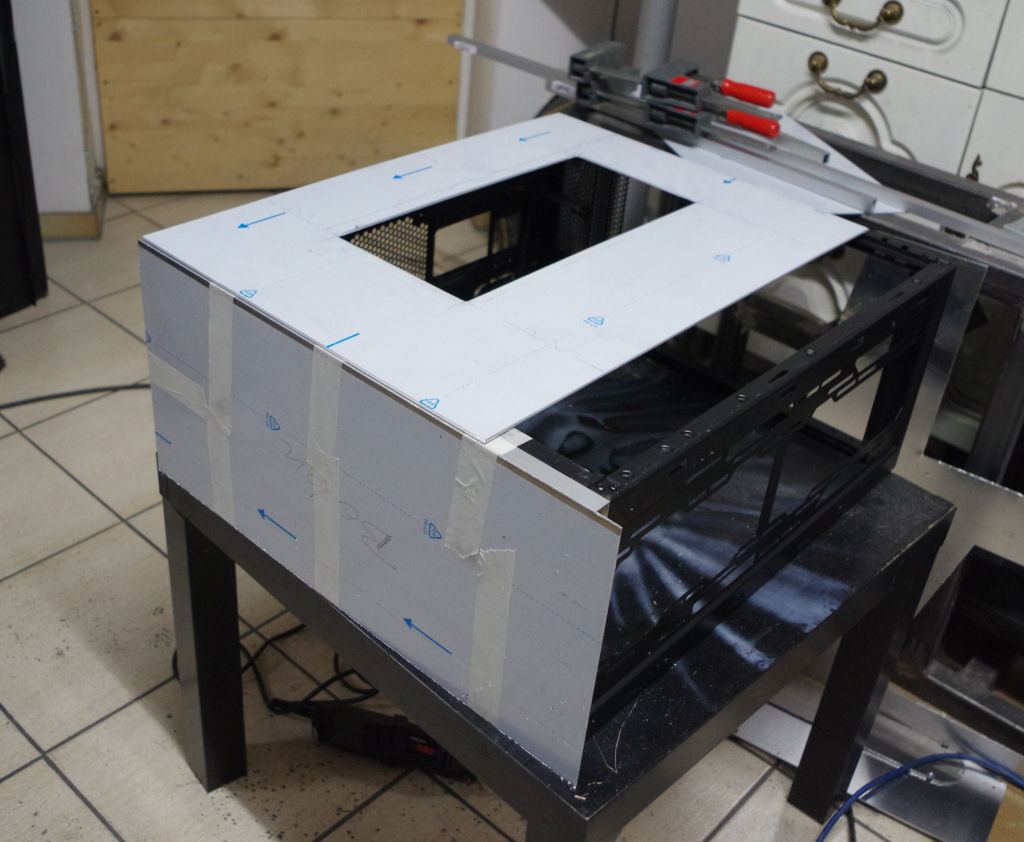

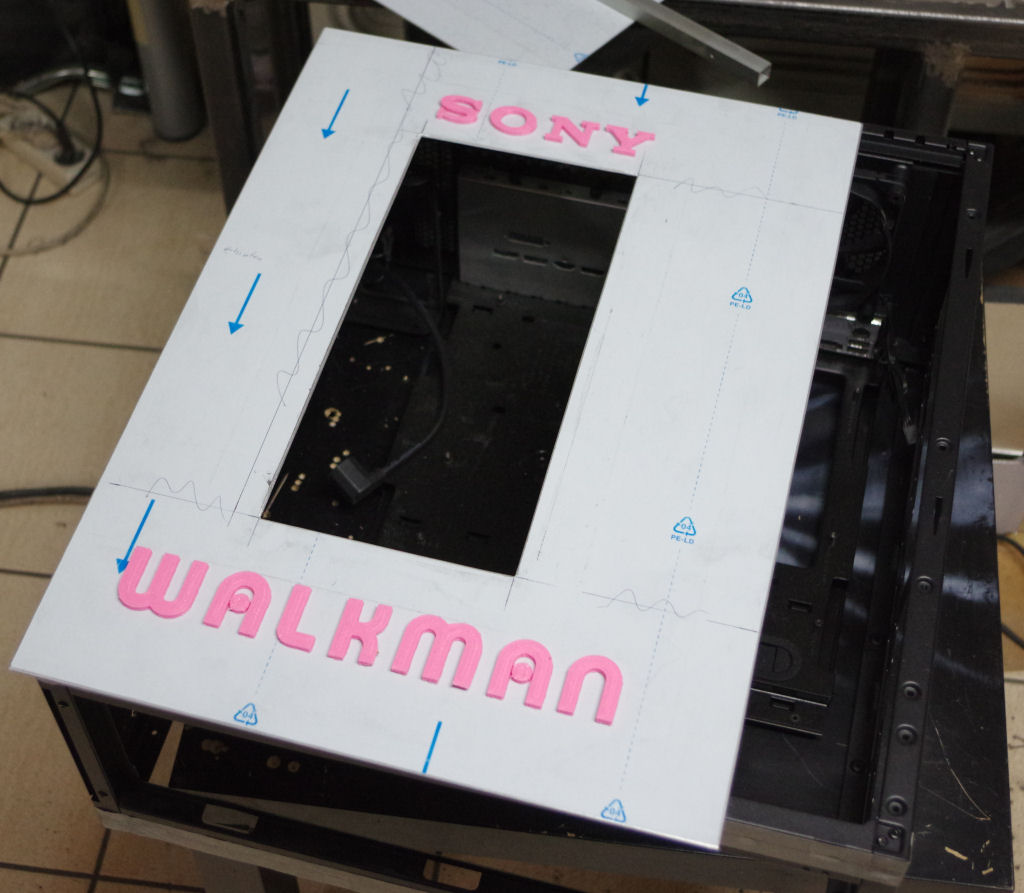

Dafür haben wir den neuen Deckel erstmal aufgezeichnet und ausgeschnitten so dass wir anschliessend direkt die benötigten Biegungen hineinbringen konnten.

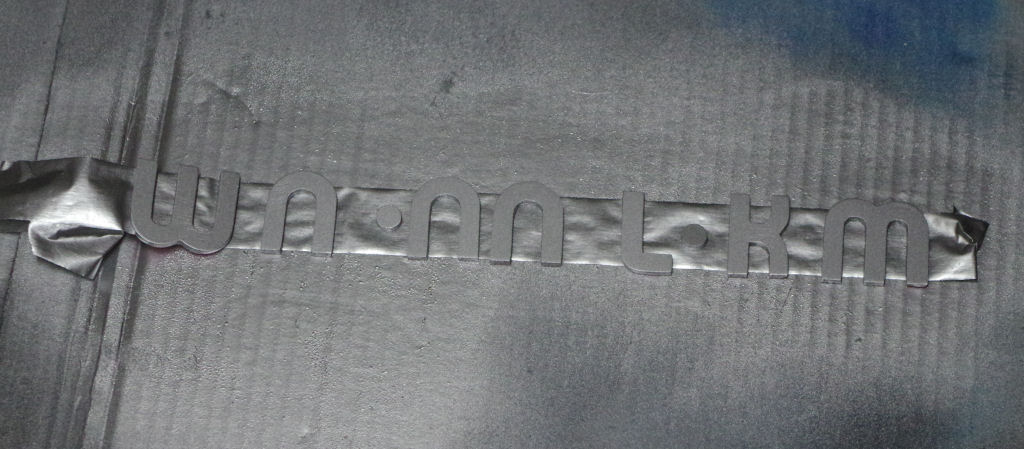

Nebenher haben wir dann noch die gedruckten Schriftzüge für das Case geschliffen und lackiert ....

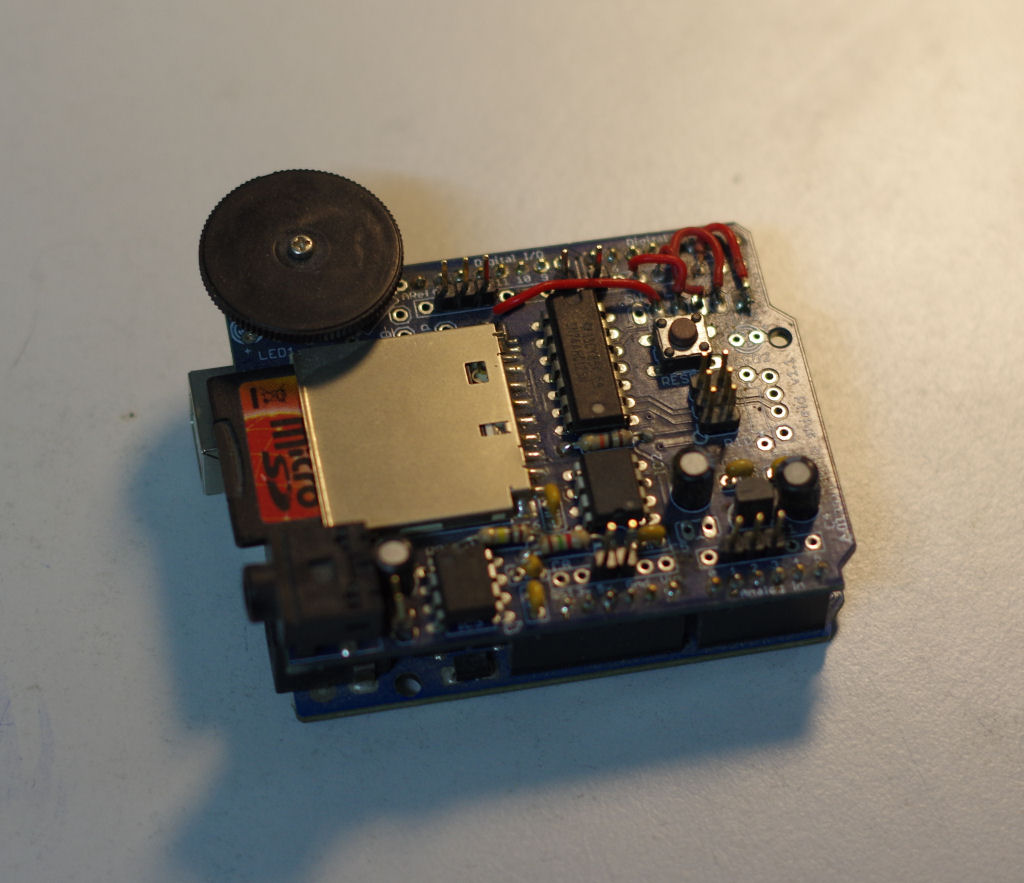

Und auch die Elektronik für die Musikwiedergabe haben wir schonmal soweit es ging vorbereitet.....
Nachdem wir zuletzt das erste Seitenteil vorbereitet haben, ging es jetzt mit der Befestigung am Case weiter. Dafür hatten wir ja auch schon ein Scharnier an der Rückwand angebracht. An dem wir jetzt das Seitenteil befestigt haben......
Anschliessend haben wir dann das zweite Seitenteil ausgeschnitten. Das ging recht flott....da wir nur ein rechteck in der passenden größe zuschneiden mussten.....
Danach haben wir uns dann darum gekümmert das unser Case noch etwas in die Höhe wächst und damit die Größenverhältnisse wieder zum original Walkman passen.
Dafür haben wir den neuen Deckel erstmal aufgezeichnet und ausgeschnitten so dass wir anschliessend direkt die benötigten Biegungen hineinbringen konnten.
Nebenher haben wir dann noch die gedruckten Schriftzüge für das Case geschliffen und lackiert ....
Und auch die Elektronik für die Musikwiedergabe haben wir schonmal soweit es ging vorbereitet.....
thechoozen
Neuling

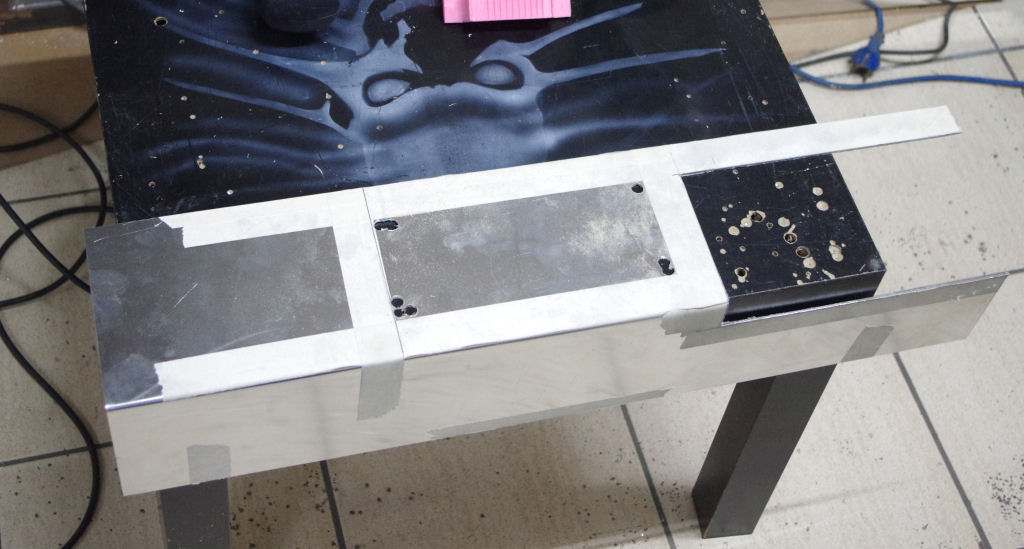

Als nächstes haben wir dann erstmal mit dem Grundgerüst für unsere neue Front weitergemacht.

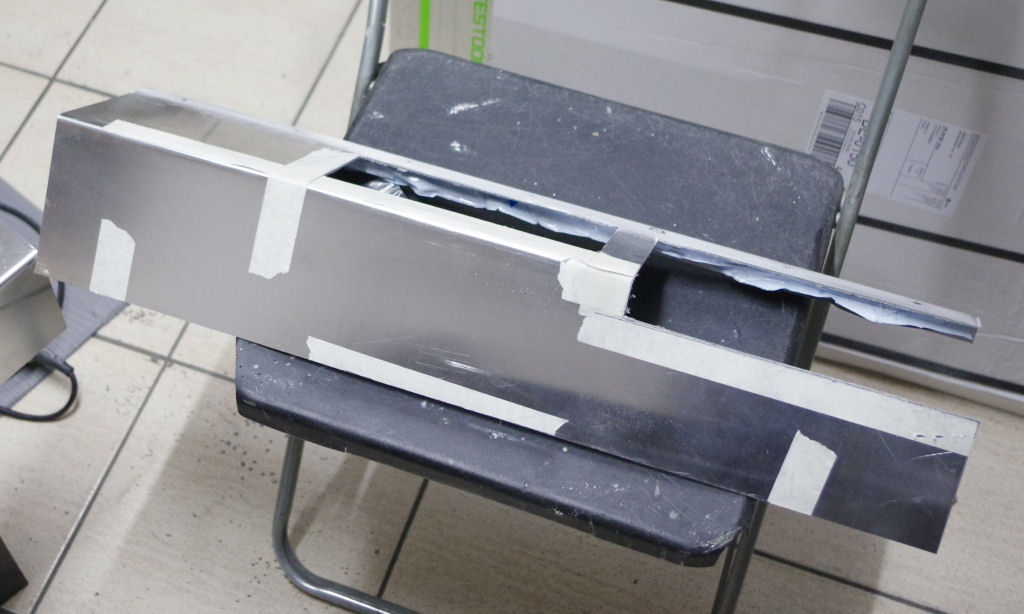

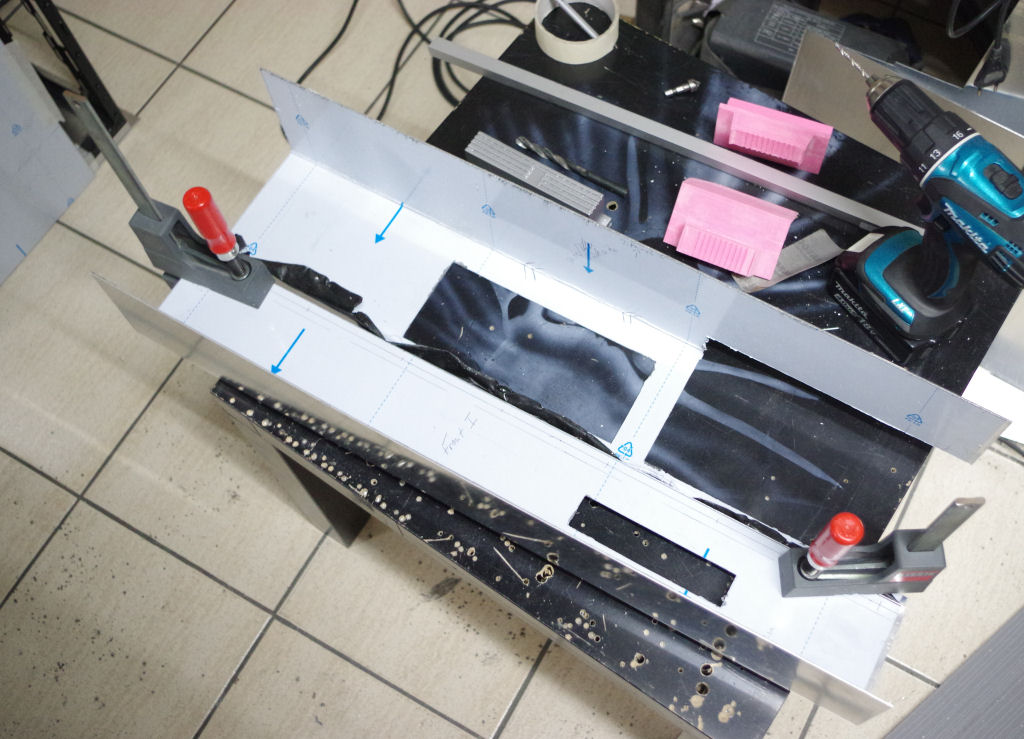

Dafür haben wir uns erstmal 2 Alu Streifen passend zugeschnitten um dann anschließend beide Streifen um 90 Grad abzukanten.
Anschließend haben wir dann die beiden Streifen mithilfe eines Vierkantrohres miteinander verbunden so das wir erstmal ein Grundgestell für die weiteren Anpassungen hatten.
Danach haben wir dann angefangen die benötigten Änderungen an der Front vorzunehmen.
Die erste Änderung war es das wir erstmal für die Play / FWD /RWD Button ein Feld abgegrenzt hatten das wir dann erstmal ausgeschnitten haben.
Im Anschluss daran haben wir dann direkt mit den Ausschnitten für die Volume Schieberegler und den Stop/Eject Button weitergemacht.....
Dafür haben wir uns erstmal 2 Alu Streifen passend zugeschnitten um dann anschließend beide Streifen um 90 Grad abzukanten.
Anschließend haben wir dann die beiden Streifen mithilfe eines Vierkantrohres miteinander verbunden so das wir erstmal ein Grundgestell für die weiteren Anpassungen hatten.
Danach haben wir dann angefangen die benötigten Änderungen an der Front vorzunehmen.
Die erste Änderung war es das wir erstmal für die Play / FWD /RWD Button ein Feld abgegrenzt hatten das wir dann erstmal ausgeschnitten haben.
Im Anschluss daran haben wir dann direkt mit den Ausschnitten für die Volume Schieberegler und den Stop/Eject Button weitergemacht.....
PatrickB
Livemodder
Krass, da sieht man erst wie groß die Knöpfe eigentlich sind. Ich dachte die wären kleiner
W
Whisky7up
Guest
Seh ich das richtig... das Case ist ja schon hoch und ihr habt nochmal einiges draufgepackt?
Aber bin schon echt auf den fertigen Walkman gespannt... hoffe nur das die Sponsoren sich nicht "angegriffen" fühlen, weil da fett Sony draufsteht und Sony kein Sponsor ist.
Aber bin schon echt auf den fertigen Walkman gespannt... hoffe nur das die Sponsoren sich nicht "angegriffen" fühlen, weil da fett Sony draufsteht und Sony kein Sponsor ist.
