[Sammelthread] WaKü-Bastelfotos

@ Chris
lecker :fresse:

@ Topic

schön mit viel Staub damit es auch nach Baschtelbild ausschaut. Und es darf geraten werden.


Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
War wohl doch zu einfach. JojoTheMaster hat natürlich recht.
Dieses mal aber mangels Alternative für einen 60mm AB.

Frisch aus dem Ofen schauts dann schon fast danach aus.




Kleine Frage am Rande:
Wie macht man das? Erwärmen, biegen und dann tempern?
Oder ist das "verspannt" und biegt sich beim Erwärmen von selbst?

Den größten Teil dürfte wohl die Schwerkraft erledigen nehm ich mal an. Tempern muss man das dann nach dem Biegen nicht mehr - das ist damit schon erledigt ;).


Auslässe in die Düsenplatte gefräst:


Die Schwerkraft reicht in diesem Fall leider nicht.
- im Backofen erwärmen bis die nötige Konsistenz zum biegen erreicht ist.
- in Form biegen und erkalten lassen. (dabei Handschuhe nicht vergessen denn das Acryl hat dabei min. 150°C)
Tempern ist nicht nötig.

Planschleifen der Seitenflächen mit Hilfe von Graf Ignaz. :fresse:


@ Mr.Spock: Wie biegst du das? hast du da ne Form an die du das Plexi anpasst?

@ claym4n

Ich hab mir dafür (nur 60mm AB) extra eine Form von der Fa. Adelholzener bauen lassen. :fresse:


für die 50mm AB tut es eine 0,5l Bierdose. :d

Sehr geil.
Also ich muss sagen das Ergebnis lässt wesentlich teurere "Werkzeuge" vermuten :d


schon etwas älter:

Zuletzt bearbeitet:
@claym4n:

Wie dichtest du die Konstruktion zwischen Distanzring und Befestigungsblech ab?

Schätze er hat 2 Schott Verbindungen genommen.

Zumindest sieht der vordere Anschluss danach aus, hinten scheint wohl ein Blendstopfen verbaut zu sein.

Oder das Loch im Aluwinkel ist groß genug und beherbergt einen weiteren 0-Ring, was den Vorteil hätte das der Aluwinkel kein Wasser sieht.

@VJoe2max & Mr. Spock
Toll! :love: Vielleicht solltet Ihr Euch mal zusammentun, Ihr würdet Euch wahrscheinlich ganz gut ergänzen und ein prima Sortiment zusammenzaubern ;)

...
Ich hab mir dafür (nur 60mm AB) extra eine Form von der Fa. Adelholzener bauen lassen. :fresse: ...

:lol:

100% (Platz für) WaKü:

Mr.Spock hats erraten.
Das Loch im Alu Winkel is groß genug, dass 2 O-Ringe das ganze gut abdichten.
Alu mit in der Wakü wollte ich vermeiden.


Sinn liegt darin, dass ich am tiefsten Punkt das Wasser optimal ablassen kann.









@scamps: Hey - du auch auch wieder da? Welcome back again :wink:.


Edit: Ach, das sind die Auslässe, also hat das gar keine Verbindung.

Ja, die Auslässe gehen einfach nur in den Ringkanal.

Vielleicht verdeutlicht es dieses Bild etwas - da waren die Auslässe noch nicht gefräst, nur grob markiert:


Der wohl erste (und damit bisher einzige) AB-Halter für 60mm Röhren im mM-Design.
Hier im Größenvergleich mit seinem kleinen Bruder.


Hab mal einen provisorischen Wakükreislauf in der Garage aufgebaut :fresse:.



Hier noch mehr Pics:



Wird fast alles demnächst eingebaut. MoRa bleibt natürlich ausserhalb vom Case :shot:.
Filter + AGB bleiben draussen. Im Karton liegt nämlich noch ein anderer AGB^^.

Aquaero wird eingeschickt...


Ja, die Auslässe gehen einfach nur in den Ringkanal.
Vielleicht verdeutlicht es dieses Bild etwas - da waren die Auslässe noch nicht gefräst, nur grob markiert:

Ja alles klar, hat nur so ausgesehen als ob.
Wäre ja unlogisch, wenn es eine direkte Verbindung zwischen ein und Auslass gäbe.
Da könnte man sich auch gleich die Struktur sparen^^

Edit: Ali-B
attachment.php

attachment.php


Anhänge

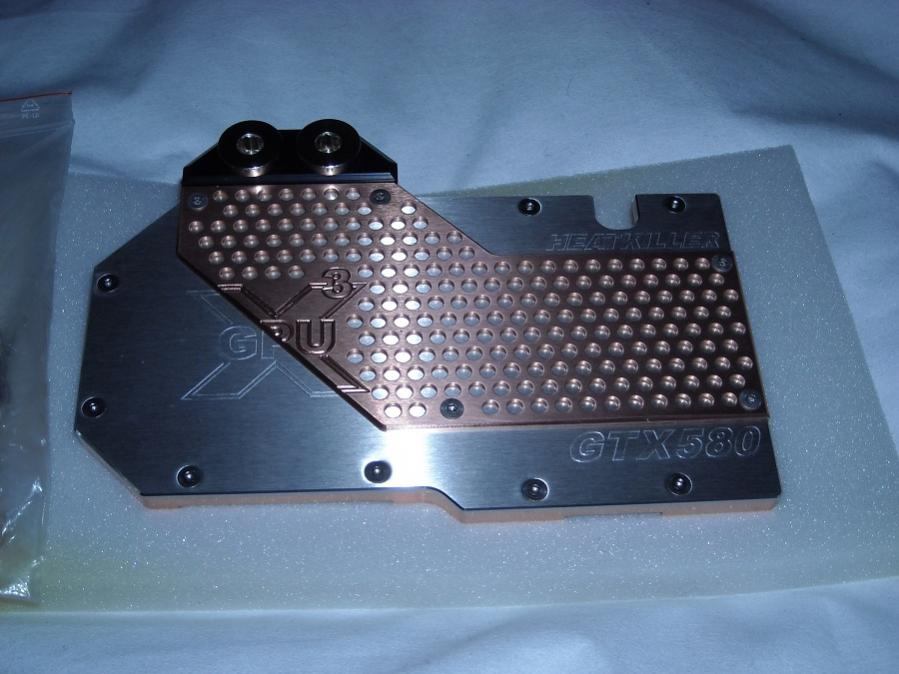

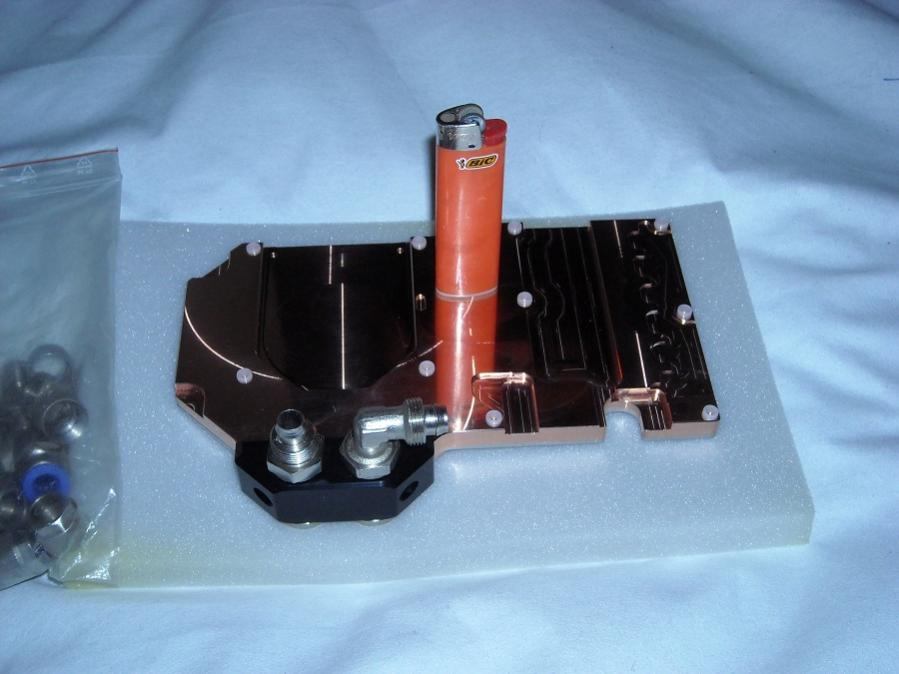

  • DSCN1655.jpg
    56,2 KB · Aufrufe: 1.016
  • DSCN1656.jpg
    70,6 KB · Aufrufe: 1.078
Zuletzt bearbeitet:

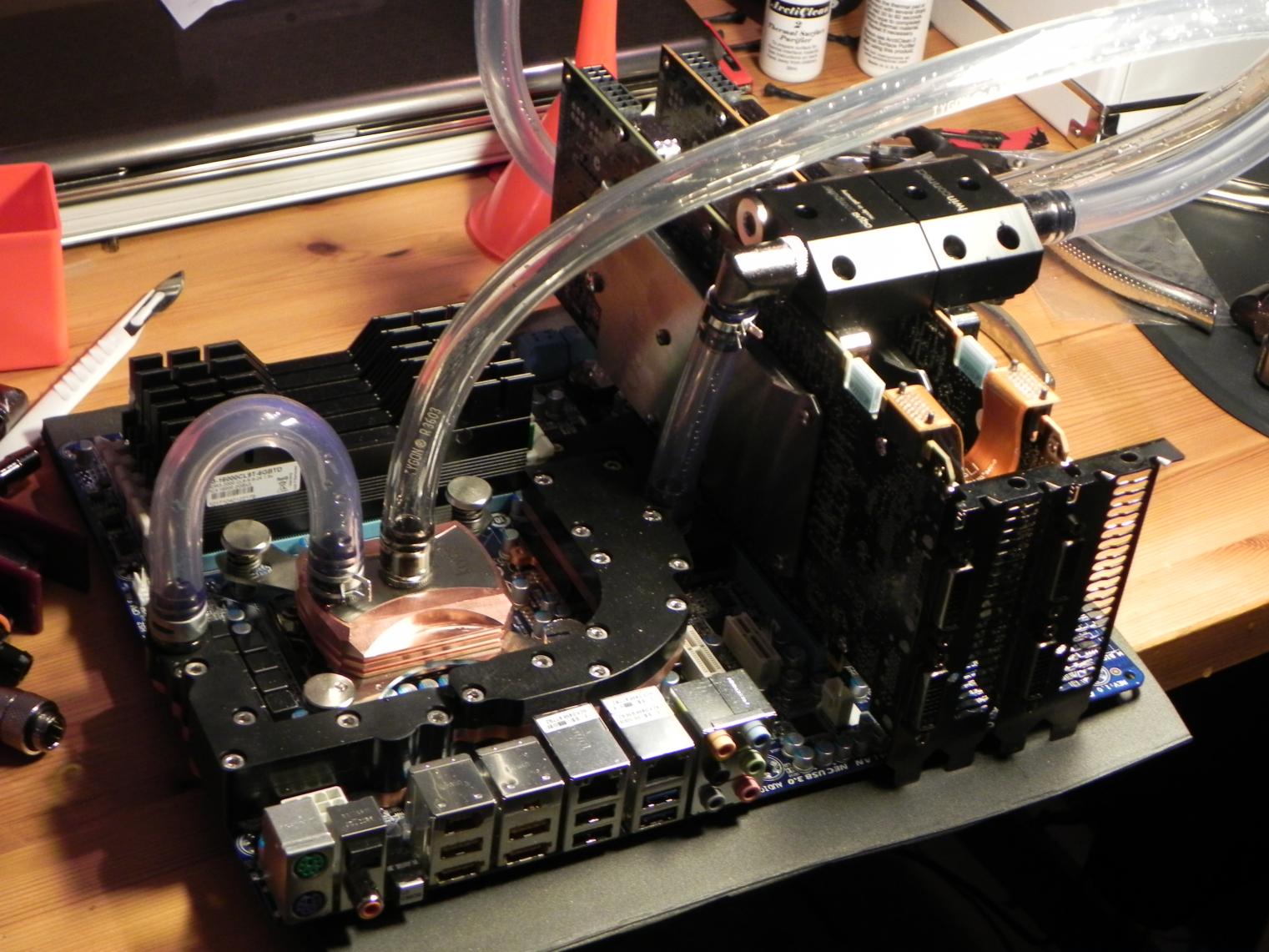

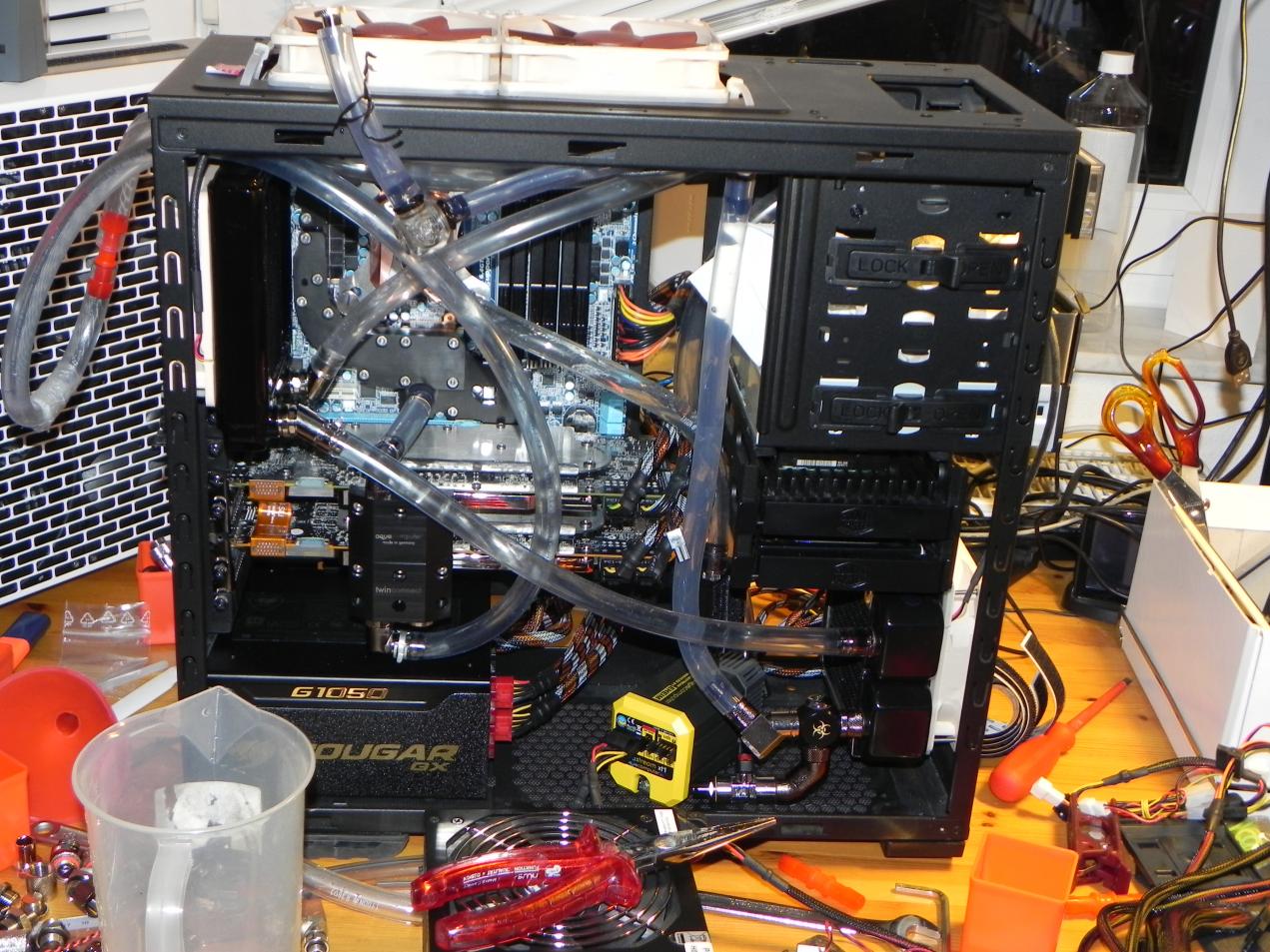

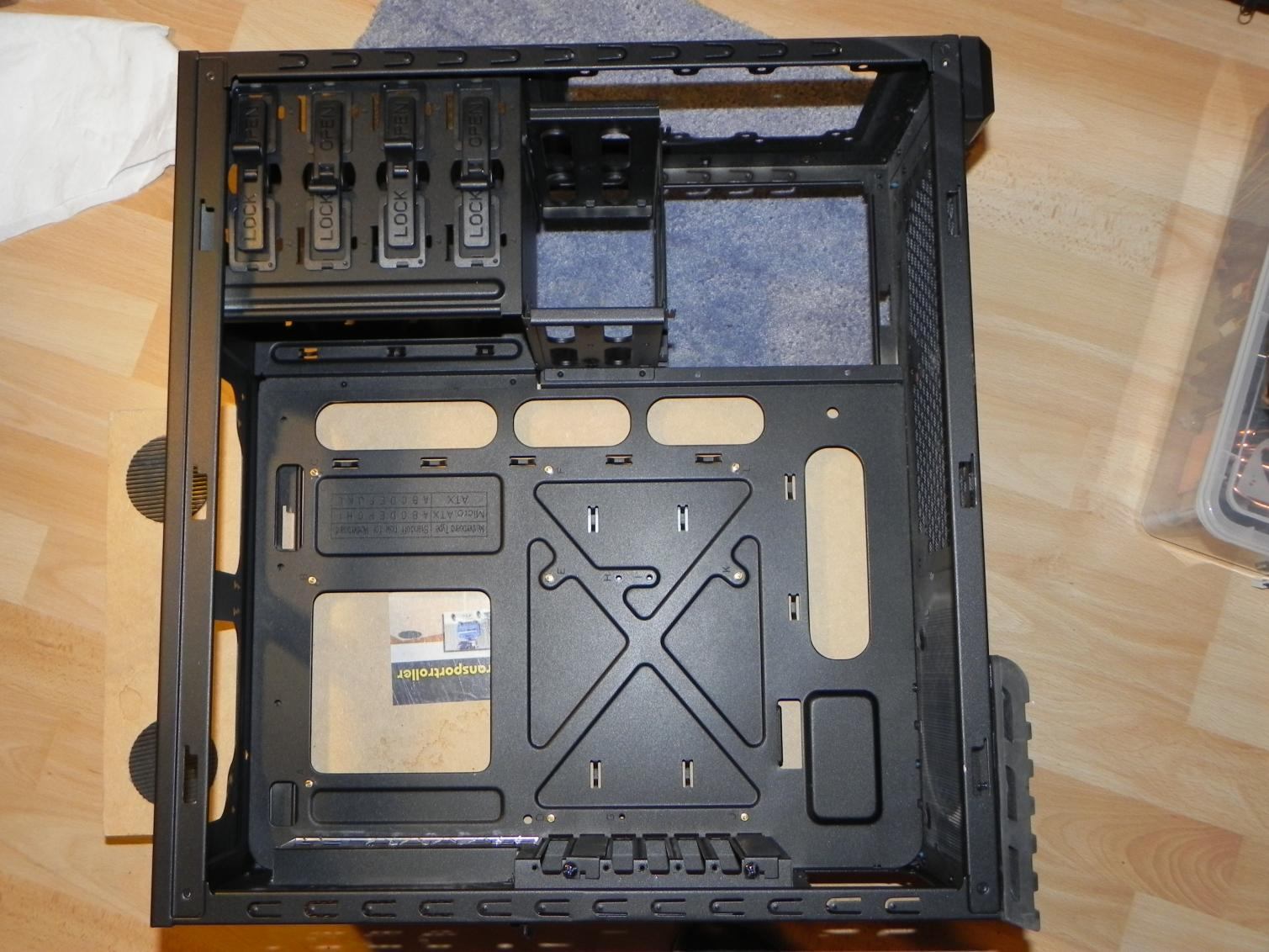

Hier mal ein paar Ausschnitte aus meiner aktuellen Bastellsession.
CM 690 II Advanced
i7 mit 2 GTX 480 mit AquagraFX für GTX 480 auf GA X58A-UD7 mit Fullcover und AC Kryos
Aquastream XT
Aquero 4.0 mit Powergedöneke
Aquacomputer Filter (muss sein)
Durchflußmesser
Aquabox in schwarz
2 Tempsensoren im AGB und hinter der Grafik
1*240er Black ICE GT
1*120er Black ICE GT
1*120er Airplex
16/10er Schlauch
Aber noch in der Optimierung (drehe den vorderen Kühler noch mal).


Anhänge

  • DSCN1239.jpg
    199,8 KB · Aufrufe: 199
  • DSCN1237.jpg
    204,6 KB · Aufrufe: 227
  • DSCN1244.jpg
    211,1 KB · Aufrufe: 220
  • DSCN1263.jpg
    221,7 KB · Aufrufe: 244
  • DSCN1279.jpg
    210,4 KB · Aufrufe: 219
