[Sammelthread] Youngtimer - ab Jahr 2010 - Bilder und Kommentare

[Biolante]

Dann sollte man vll auch seine Stromversorgung überdenken und abgekoppelt vom Netz den Rechner mit Batterien bestromen. Und das Board in einen Bleisarkophag hüllen ...



[seafs]

Es geht nicht um EMV, sondern darum, dass die einzelnen Durchkontaktierungen sich gegenseitig stören. Die Stiftbeinchen des RAM-Slots sind eine elektrische T-Kreuzung mit drei Straßen. Eine Straße geht zur CPU, eine zum DIMM und die andere geht nach unten durch das PCB. Letztere hat allerdings ein offenes Ende. An diesem offenen Ende werden die Signale zum einen als elektromagnetische Welle ausgesendet (und stören daneben liegende Durchkontaktierungen) und zum anderen reflektiert und stören dieselbe Leitung, von der die Signale kommen.
Vergleichbar ist das mit SCSI-Kabeln. Hier muss am Ende auch ein Terminator gesetzt werden, da es sonst zu Reflexion der Signale und Störungen kommt. Gleiches bei BNC-Netzwerken und Antennenleitungen. Für den Normalbetrieb unerheblich, für Grenzfälle womöglich entscheidend.
Nicht umsonst empfehlen Mainboardhersteller zuweilen, die am weitesten von der CPU entfernten RAM-Slots zuerst zu belegen, damit es nicht zu diesen Reflexionen kommt. Der DIMM wirkt als Terminator für die Signalleitung.
Und genau deshalb auch nur zwei Slots. Weitere Slots wirken wieder als Antennen und Signalwege ohne Termiantor.

Was du ansprichst ist die Spannungsversorgung. Daran hat Gigabyte bei dem Mainboard auch gearbeitet, zu sehen an der Armada RAM-naher Kondensatoren zum Glätten.



[Nemac]

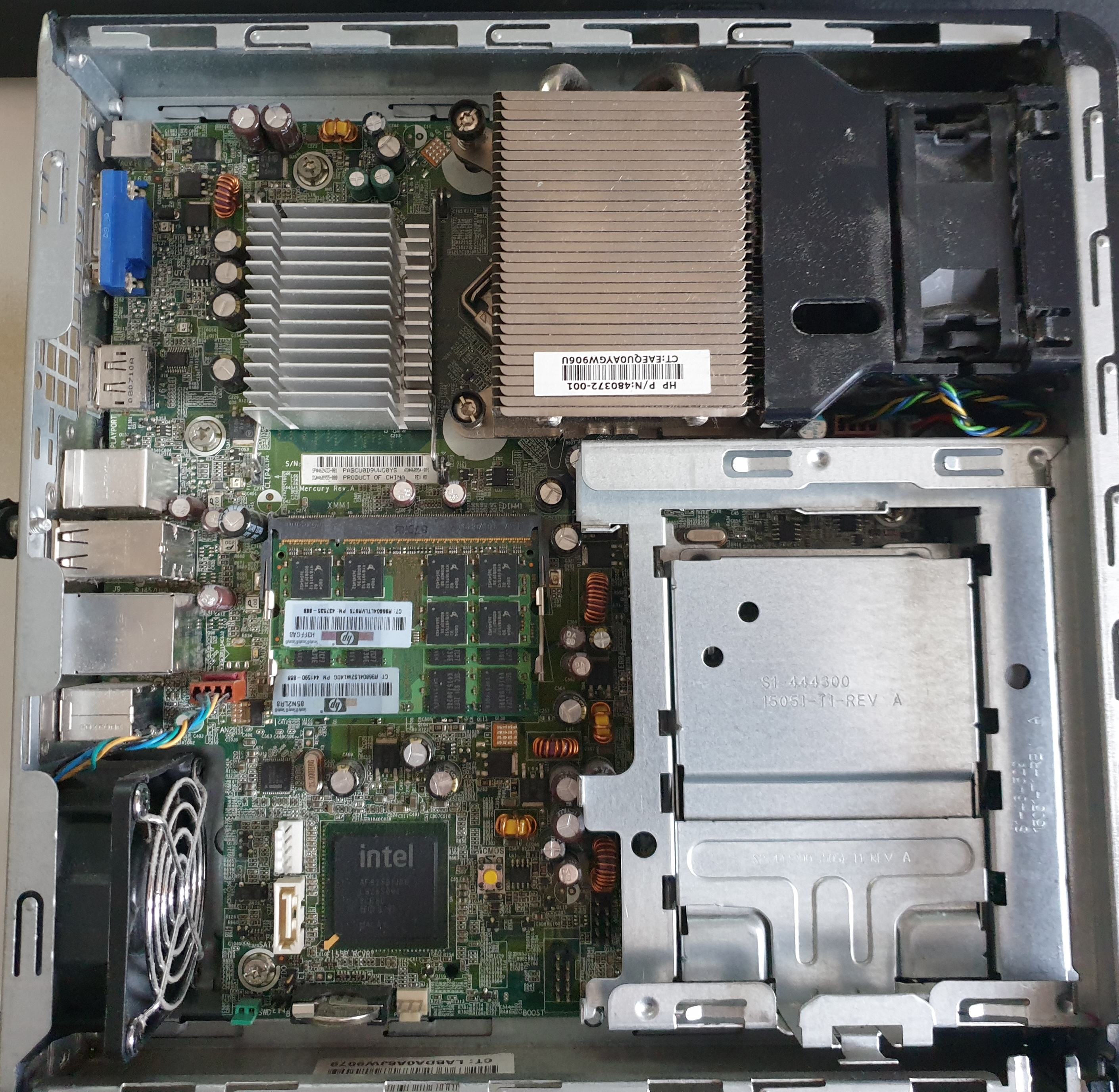

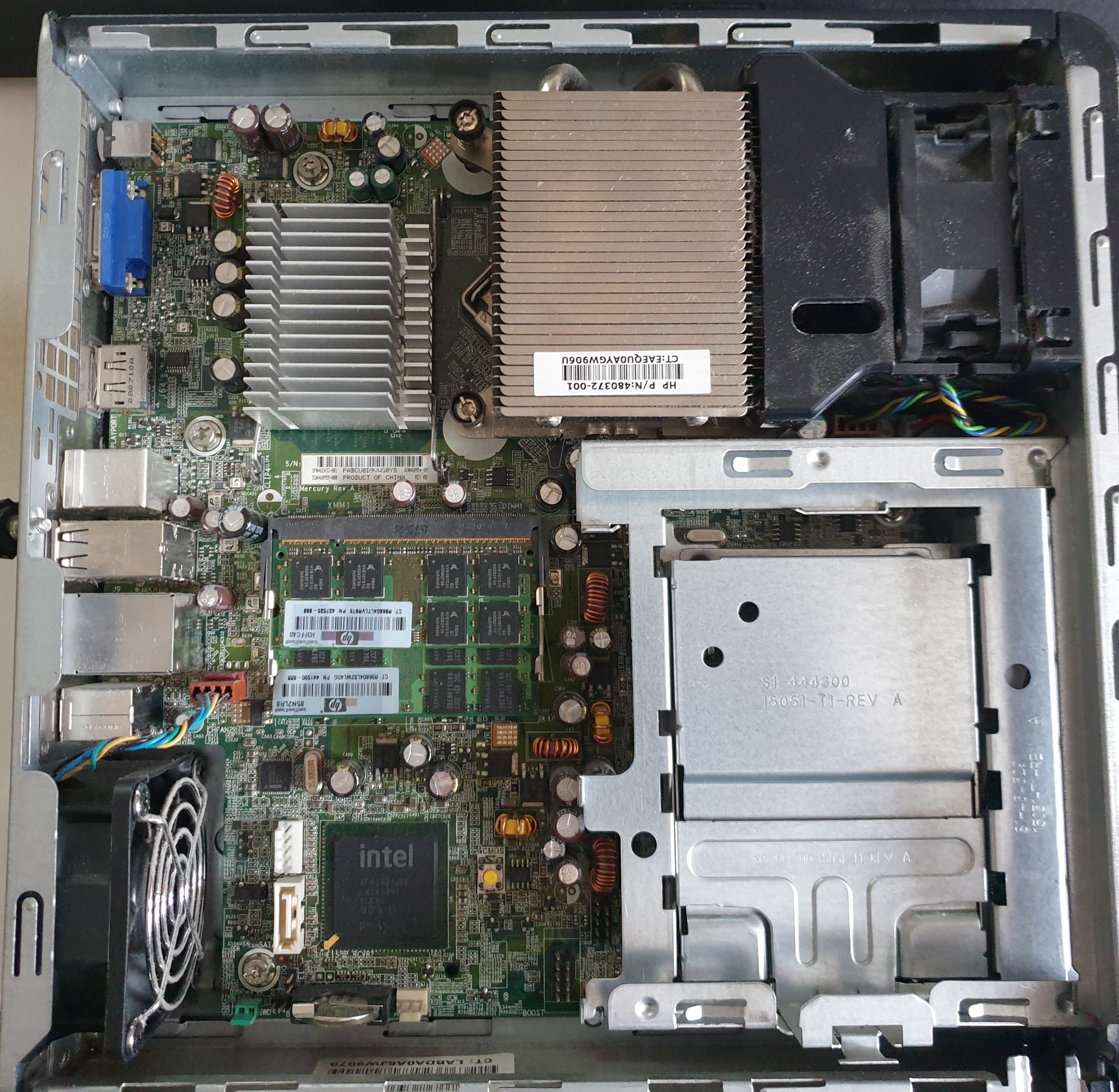

Huhu, recht alter HP DC7900 Ultra SlimDesktop.
Wollte ich nur wegen der Bauform mal zeigen, wirklich was besonderes ist da nicht drin, E8400 Core 2 Duo, S0 Dimms,

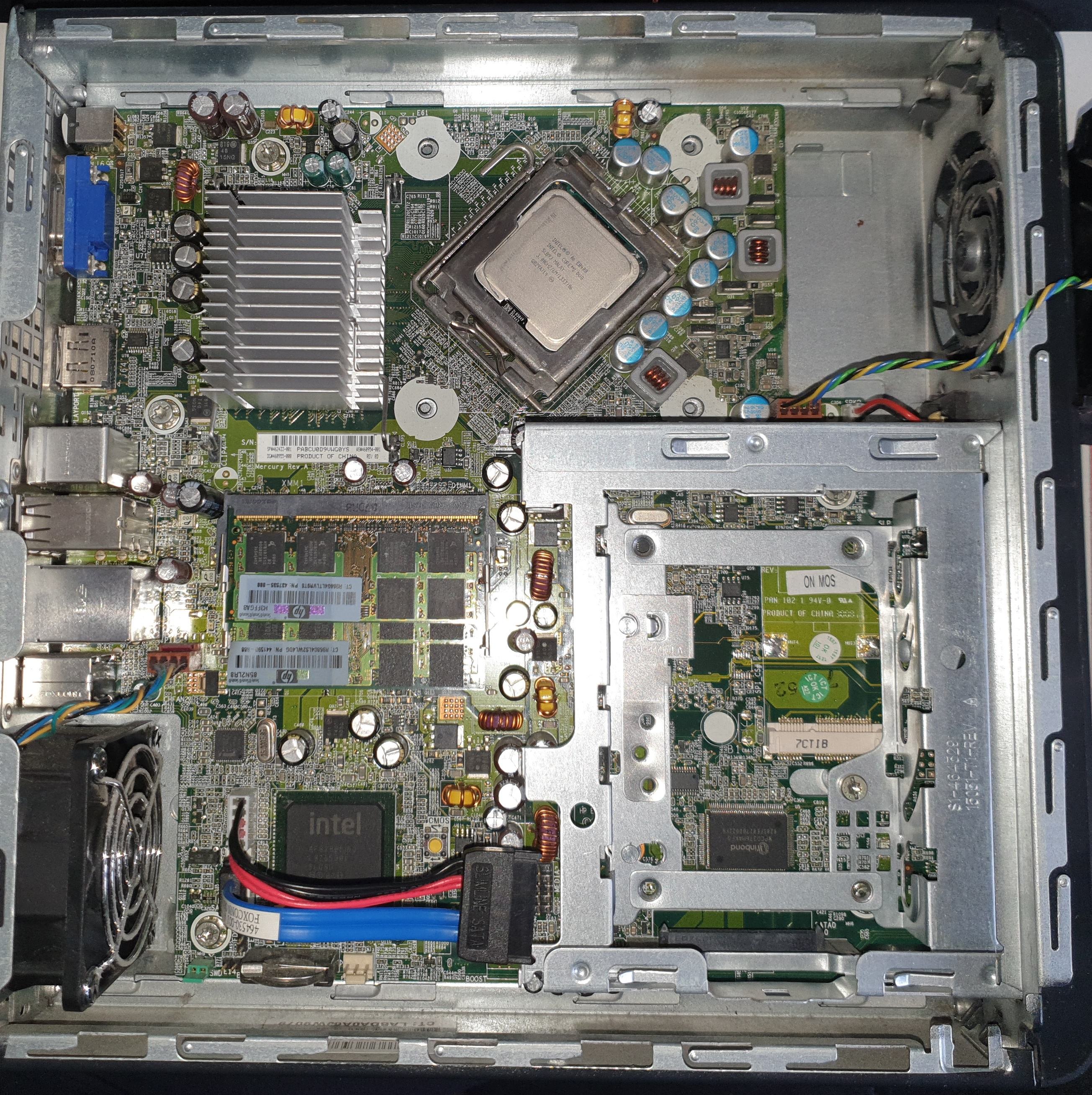

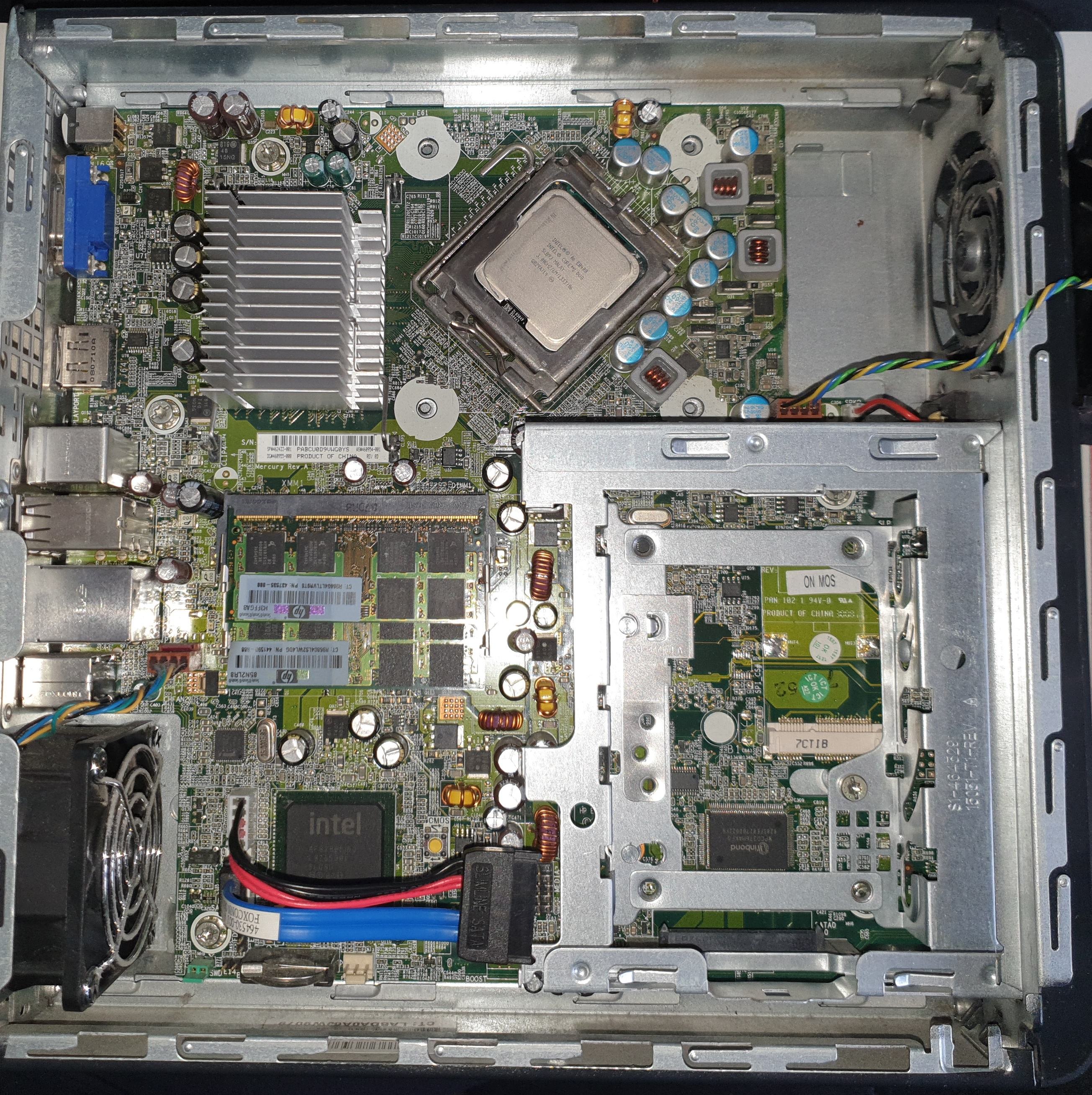

Hat jemand eine Idee, was der Anschluss im 2. Bild unten rechts ist? "7CTIB?" Für M2 ist der Kram viel zu alt, richtig? Bleibt nur MiniPCIe? Das wäre dann nur was für so ein Wlan Modul viel was anderes kann man da nicht rein stecken, oder?

danke



[XibariS]

@Nemac

Ja, das ist Mini-PCIe für WLAN und evtl. auch Bluetooth.

Der HP DC7900 kam ca. 2010 auf den Markt, da kann es kein M.2 sein, das erschien erst ungefähr fünf Jahre später.



[Blackpitty]

Hab ich mir nicht extra gekauft, war mit im Konvolut dabei

Point of View Gt440 1GB

Find die Farbkombination aus schwarzem großem Kühler mit der knackig grünen Platine und der Verpackung echt schick



[Jukes]

Mit einer der schönsten Karten meinerseits.



[stunned_guy]

Ja, die Verpackung hat was, sieht optisch gelungen aus. Der Kühler allerdings weniger.



[Jukes]

Das ist auch ne hübsche.



[GokuSS4]

Das ist auch ne hübsche.

sieht laut aus, aber nett



[Jukes]

Diese Lüfter waren (sind) sehr effektiv, was kühlung angeht.
Sind garnicht mal so laut.



[Neo52]

Das ist auch ne hübsche.

woher kenne ich diese denn nur ????

---

Achso



[Blackpitty]

@Jukes

falscher Thread, das gehört in den 2000 bis2010 (letztere AGP Karte)



[Neo52]

@Blackpitty

sorry, ich war zwar nicht gemeint, betrifft mich ja ebenfalls. Ich hatte nur drauf geantwortet und überhaupt nicht darauf geachtet in welchem Thread wir sind 🤦‍♂️.
BTW: ist mir garnicht aufgefallen dass er AGP und ich PCIe hab 🤦‍♂️🤦‍♂️🤦‍♂️



[XdevilX]

Meine letzte Neu gekaufte GPU. Das war 2013 glaube ich

MSI GTX770 2G



[Blackpitty]

@Blackpitty

sorry, ich war zwar nicht gemeint, betrifft mich ja ebenfalls. Ich hatte nur drauf geantwortet und überhaupt nicht darauf geachtet in welchem Thread wir sind 🤦‍♂️.
BTW: ist mir garnicht aufgefallen dass er AGP und ich PCIe hab 🤦‍♂️🤦‍♂️🤦‍♂️

war nicht bös gemeint, nur bevor ihr in Postinglaune seid und los legt 😂



[Neo52]

war nicht bös gemeint, nur bevor ihr in Postinglaune seid und los legt 😂

"wo Recht ist muss auch Recht bleiben" und Recht hast Du ja in diesem Fall 👌👌



[CryptonNite]

woher kenne ich diese denn nur ????

---

Achso
Anhang anzeigen 707151

Na ich erst xD



[XdevilX]

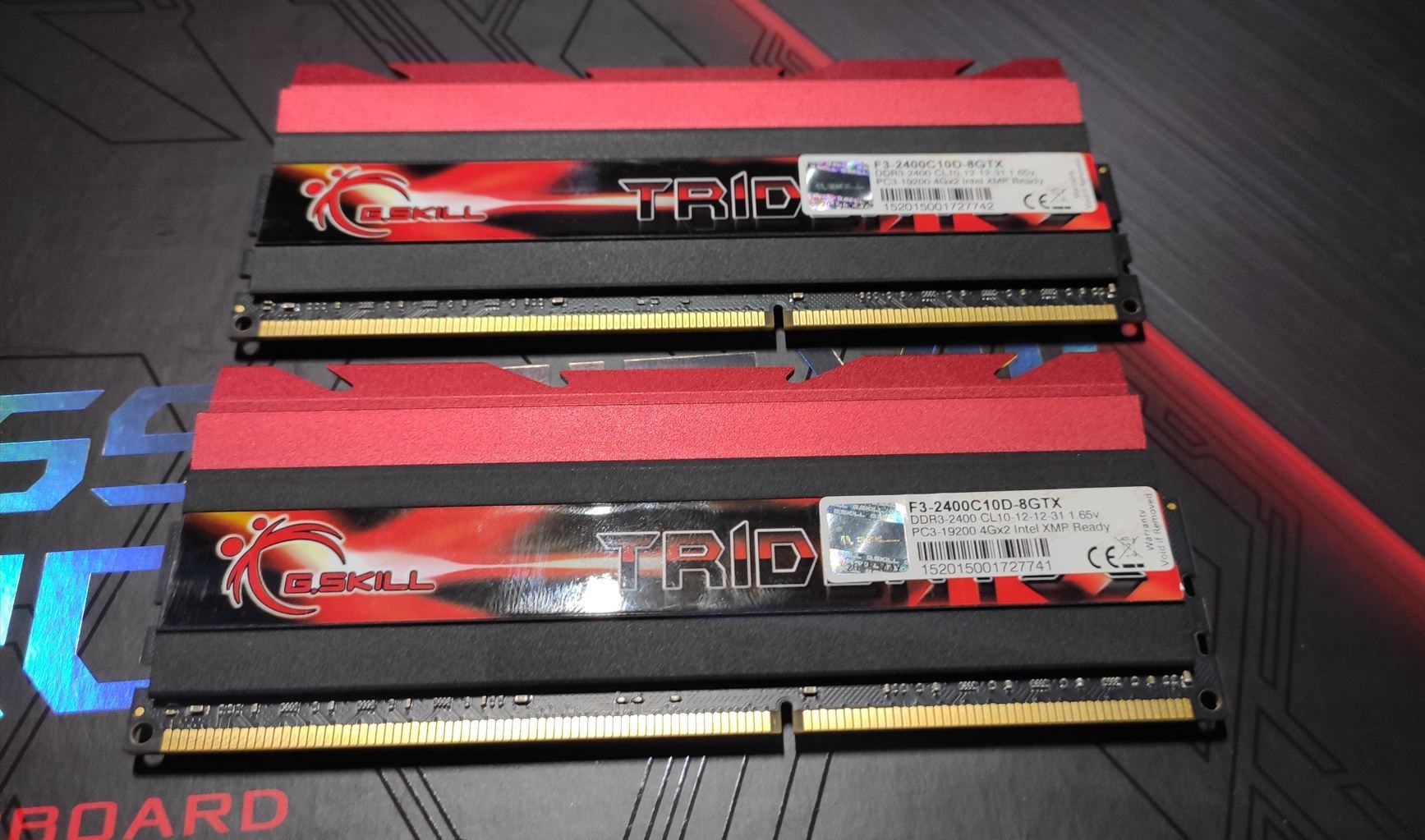

Zwar leider nurn 8 GB Kit aber dafür günstig



[stunned_guy]

Waren das die für 20 € bei ebay ?

Danke. Die hatte ich auch unter Beobachtung, aber zeitlich verpasst. Ist aber egal, spare ich mir die Kohle und genieße das Bild



[audianer]

HP ProBook 4740s mit i5 und ATI Grafik



Schade dass die GPU auf dem Board sitzt...



[XdevilX]

ersatzteilspender besorgen und ab gehts. hab ich damals bei meinem Aus F3JP auch gemacht.



[Tzk]

Für M2 ist der Kram viel zu alt, richtig? Bleibt nur MiniPCIe?

Ich rate, das das mSATA ist:

Serial ATA – Wikipedia

de.wikipedia.org



[XibariS]

Ich rate, das das mSATA ist

Nein, wirf mal einen Blick ins Datenblatt (im Bild J105).



[Tzk]

Jop, da hast du vollkommen Recht. Ich hatte wirklich nur auf die Form des Connectors geschaut und die ist bei miniPCIE und mSATA idiotischerweise identisch.



[Strikeeagle1977]

Für M2 ist der Kram viel zu alt, richtig? Bleibt nur MiniPCIe?

Die Diskussion hatten wir letztens schon mal, als ich meinen Ultra Slim Desktop von HP mal offen gezeigt hatte und MiniPCI vermutet hatte.
Es scheint MiniPCIe zu sein, da HP das laut Manual auch für einsprechende WLAN Module verwendet (Aussparung am Desktop hinten für ne Antenne. Das Handbuch spricht von MiniPCI ist aber MiniPCIe.



[HerrAbisZ]

Bleibt nur MiniPCIe?

Hier: https://www.hardwareluxx.de/communi...uche-untersagt.805237/page-1617#post-28873500

Ich habe noch ein bisschen gesucht

..Mein Lenovo T420 verfügt über einen "Mini-PCI-Express-WWAN-Steckplatz": Die Whitelist der Karten, die in diesem Steckplatz verwendet werden, enthält beide "mPCIe-WWAN-Karten" (reine USB-Modems, die auf Karten mit dem mPCIe-Formfaktor installiert sind und USB verwenden) Pass-Through-Signale) und "mSATA-Speicherkarten". Soweit ich das beurteilen kann, unterstützt dieser "mPCIe-Steckplatz" MSATA-Karten, aber keine tatsächlichen mPCIe-Karten (auch wenn Sie Pin 20 verdecken)......https://qastack.com.de/superuser/688904/whats-the-difference-between-mini-pcie-and-msata-interfaces-and-ssds

Mini PCI-E vs mSATA - HYSTOU Mini PC Tech Support Blog



[XibariS]

Das Handbuch spricht von MiniPCI ist aber MiniPCIe.

Im Datenblatt steht korrekt "PCI Express Mini Card". Hast Du da ein gedrucktes Handbuch?



[audianer]

Habe evtl. ein altes P4 Notebook 1-Kerner mit defektem Netzanschluss und angeblichem Hitzeschaden .... macht das Sinn es zu verschenken oder lieber gleich entsorgen?

Das vermeintliche P4 Notebook ist ein Asus X54C SX289V... Leider ohne Netzteil. Habe es zerlegt, Netzanschluss sieht gut aus und der i3 ist verlötet -_-



[Strikeeagle1977]

Im Datenblatt steht korrekt "PCI Express Mini Card". Hast Du da ein gedrucktes Handbuch?

Wir hatten das Thema bei nem HP Compaq 8000 USDT, da habe ich das Manual von mir mal runtergeladen. Dort war das auch der Fall. Hardware ist recht ähnlich aufgebaut, vom Mainboard her ...



[Sparksnl]

I was having some fun with my FX-9370 today. I ran it on my Single Stage (-60C on the head, -50C on my sensor).

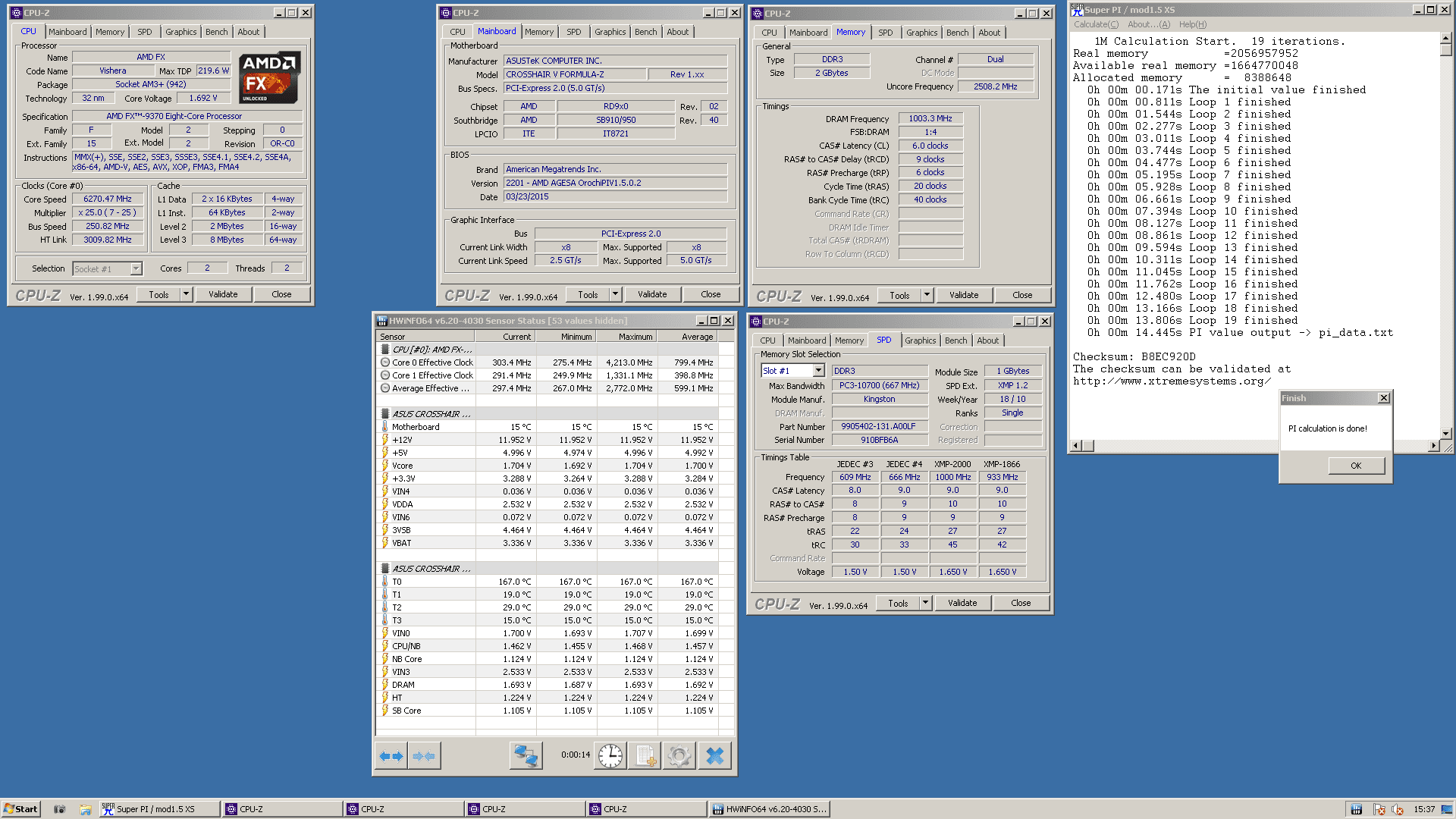

At 1.70v I could run PI Fast @6245MHz


Verify it at 6501MHz for 1 core

AMD FX @ 6501.17 MHz - CPU-Z VALIDATOR

[pbyfrw] Validated Dump by Sparks.nl (2022-01-15 17:30:30) - MB: Asus CROSSHAIR V FORMULA-Z - RAM: 2048 MB

valid.x86.fr

PI 1M


Or like this:

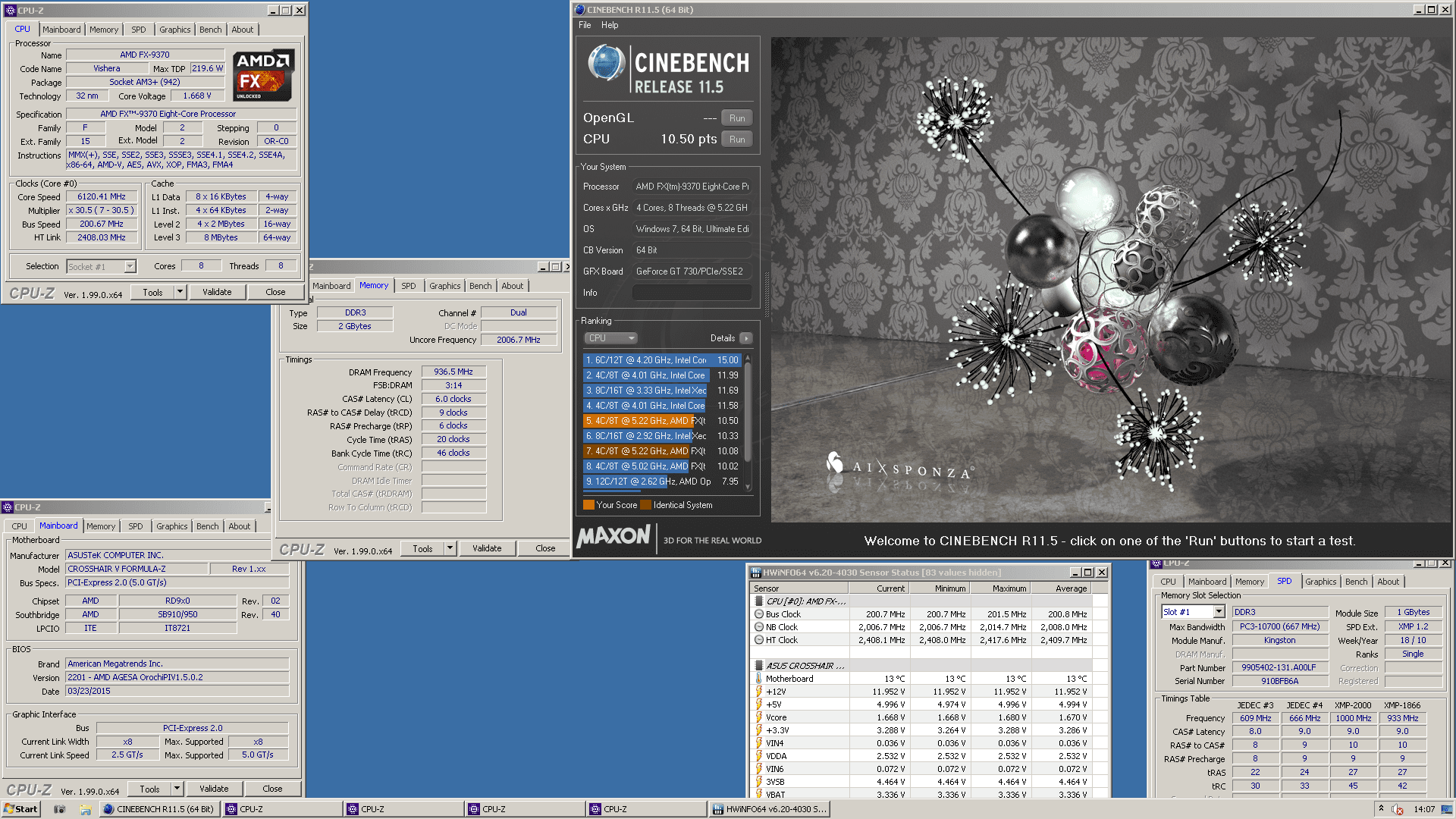

Cinebench 1.675v


CPUz validation @1.675v and 8 cores @6319MHz

AMD FX-9370 @ 6319.96 MHz - CPU-Z VALIDATOR

[shjycj] Validated Dump by Sparks.nl (2022-01-15 17:36:29) - MB: Asus CROSSHAIR V FORMULA-Z - RAM: 2048 MB

valid.x86.fr
