[Sammelthread] Zeigt eure Dual-Lösungen / Server / Workstation - Bilder + Kommentare

dv2130n schrieb:

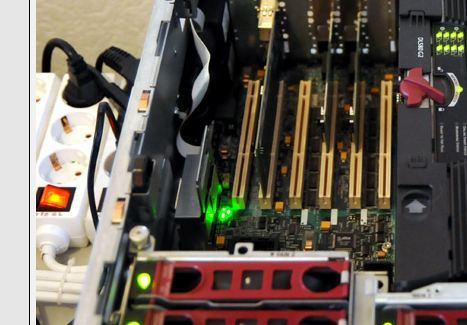

Anhang anzeigen 147855

interessante stromversorgung bei so nem hübschen quad server, innen in klingeldraht-qualität
nicht dass tbird's "dicker" deswegen mal die biege macht

bei der abnahme dieser dinger wurde ihm wohl noch was ausgezahlt ..
Zum Vergrößern anklicken....

das ding zieht wenns hoch kommt 400W ... was soll ich da ultra-highend dosen nehmen?!

:stupid:

die dosen sind ausgelegt bis 3kW, haben 1.5mm² verkabelung ... also so what?! :d

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Totaly Intel-Addicted :d
Hab jetzt meine beiden Storagesysteme soweit laufend, der 2te bekommt nächsten Monat nur noch ein neuen Case (Chenbro RM232-12)

Storage01:
Intel E5607, 6GB Ram, Intel Dualport Nic, HP SmartArray P410i, HP SAS Expander, 1x WD Blue 320GB fürs OS, 8x WD 2TB Black im Raid50 + 1x HotStandby, 3x WD Green im Raid5

main.php


main.php



Storage02:
Intel E5607, 6GB Ram, LSI SAS2008 OnBoard mit Raidkey, HP SAS Expander, 1x Fujitsu 160GB 2,5" fürs OS, 8x WD 2TB Green im Raid5

main.php


main.php



Dazu gibt es noch den ESX01:
Intel E5620, 36GB Ram, Tyan S7012, USB Stick mit ESXi

und ESX02:
Intel X5355, 16GB Ram, IDE Flassh mit ESXi

und ESX03:
Dell Poweredge 6650 mit 4x Intel Xeon 2GHz mit HT, 12GB Ram, 4x 36GB SCSI Raid5

und den Intel Atom Router.

Von den letzten kommen Bilder wenn ich mal wieder welche mache :d

Storage01 stellt neben SMB Shares noch per iSCSI Datastores für die ESX bereit.
Zur Sicherung fahren sie von Storage01 auf Storage02 ein Backup per Robocopy in der Nacht, die VMs werden per VMware Appliance auf ein SMB Share des Storage01 kopiert und ebenfalls danach kopiert.

Aktuell läuft das ganze noch etwas holprig aber ist in der mache :)

Die neue Workstation läuft nun auch seit einger Zeit:
Intel W3550, 12GB Ram, 120GB SSD, HD6950, Auzentech X-Fi

main.php


main.php

Zuletzt bearbeitet:
Och es kommt nicht unbedingt immer aufs Geld an, sondern eher ob und wofür man sowas braucht. Wobei für die Storageserver auch kleinere CPUs gereicht hätten ;)

So dann lass ich hier auch noch ein paar Bilder da. Sry wegen der schlechten Quali, die Bilder sind schon ein paar Jahre alt. Erkennt man vor allem daran, dass der DC1 darmals nur die beiden 300er Wechselplatten hatte. Werde in den kommenden Wochen mal ein paar neue Bilder machen, wenn der Umbau zum NFS Storage für die ESX'e fertig ist. Immerhin werket das komplette System bereits problemlos in ner VM weiter :)




Part I

Gerade mit KillerChris hier am basteln:


Klicken für Blogpost mit weiteren Bildern und Beschreibung

Grüße
MAFRI

Zuletzt bearbeitet:
Hm, da bin ich schon ein wenig neidisch ;) - vorallem muss ich aus optischen Gründen meine Hardware jetzt in nen RollContainer verfrachten... - den nen 19" Rack kommt sicher nicht ins Wohn/Arbeitszimmer - naja, die Cases kommen dann einfach ne Weile auf den Dachboden bei meinen Eltern ^^

aber Chris, warum iSCSI und nicht NFS?

Part II

Und es geht weiter ;)

Klick für Blogpost + weitere Bilders ;) Part 3 wird gelich zwischendurch mal hochgeladen ;)

Grüße
MAFRI

Und ich hab auch mal wieder ein kleines Update. Pentium 4 raus, Core 2 Duo rein :)





In den kommenden Tagen kommen noch zwei neue Wechselrahmen und ne Risercard für ne GBit NIC dazu. Das Board kann leider nur 100Mbit :(
Die Kühler sehen zwar etwas Provisorisch aus, und sind es auch ein wenig, aber sie erfüllen ihren Dienst. Die CPU liegt idle etwa bei Raumtemperatur und unter Volllast sinds maximal 47°
Der Chipsatzlüfter war ebenfalls nötig, denn über 80° müssen nunmal nicht sein^^
Der Verbrauch liegt nun bei maximal 45W unter Volllast und etwa 30W im Leerlauf (vorher warens locker 80W Idle)
Schade, dass die Lüfterregelung nur über 4Pin Lüfter funktioniert :( Aber naja, so laut ist er ja auch nicht...

Jo Leute, aufgrund der Regelanpassung zum Thema Bildgröße auch hier:

- Ab sofort dürfen Bilder in jeglichen Abmessungen (Auflösungen) gepostet werden. Die Forensoftware wird Bilder größer 1280x1280 auf diese Größe runter skallieren.
- Die maximale Bildgröße darf 600kB nicht überschreiten.

Empfehlung meinerseits:
Aufgrund der Resizefunktion kann es zu sichtbar schlechteren Bildergebnissen kommen, sofern diese greift. Ich empfehle daher die Fotos händisch auf maximal 1280x1280 zu resizen um optisch die besten Ergebnisse den Usern aufzuzeigen ;)

In diesem Sinne... :wink:



Von Oben nach unten:

2x Mikrotik RB450G
1x Longshine LCS-GS9120
4x Supermicro 5015A-EHF als Diskless Xen-Server die per PXE booten
1x Supermicro CSE-502L-200B mit Core i3 Mainboard, 3ware 9650 als NFS-Server mit dm-crypt
ganz unten 2 Lüfter, daneben Netzteil für die 8x 1TB WD Black hinter den Lüftern

19 Zoll Rahmen habe ich selbst geschweißt. Das ganze ersetzt die bisher eingesetzen 2x Dell Poweredge 2650 und 2x FSC RX300. Damit habe ich den Stromverbraucht von 28kWh/Tag auf 7kWh/Tag gesenkt.

Zuletzt bearbeitet:
Sieht gut aus ! :)

... aber da is ein ganz ganz böser Rechtschreibfehler :d



Alte Anlage, teilweise schon verkauft.
Im Winter beschwert sich meine Frau, dass sie im Keller die Fenster offen lassen muss damit die Temperatur unter 30° bleibt, als ich die neuen Server im März in Betrieb genommen hat wurde ihr die Wäsche dann nicht schnell genug trocken :wall:

Falls jemand interesse an Hardware oder Flightcase hat PM.

Ich freu mich schon wenn in 3-4 Wochen unsere neue EMC² VNX5100 plus 3x FTS RX200 in der Firma ankommen - da wirds dann von mir endlich auch mal wieder schöne Bilder geben ;)

Grüße
Kai

hier im richtigen Bereich meine Lösung...

Hi, ich habe das Forum hier gefunden und möchte auch ein wenig meine Technik sharen :)

Eingesetzt wird das ganze als Email Server und Intranet Server. Natürlich bleibt auf dem ESX noch genügend Platz, ein paar Test Server zu installieren.

Leider, wie so immer, fehlt mir jedoch der richtige Server Schrank dazu. Aus diesem Grund stapeln sich hier die Server halt im Keller. Da ich noch nicht ganz schlüssig bin, ob ich wirklich einen "gedämmten" und "schallisolierten" Serverschrank mir zulegen soll, wird dieser "Task" wohl auch etwas länger auf sich warten lassen.

Zur Verkabelung: Das ganze Haus (3 Etagen, im Keller gebündelt) habe ich mit CAT6 SSTP verkabelt und da wo es notwendig war, 2 Dosen angebracht. Leider ist mir immer wieder das Kabel ausgegeangen (siehe auch Patchkabel im Netzwerkschrank). Aus dem Grund musste ich dieses immer wieder nachbestellen :wall: In Summe liegen im Moment 250m CAT 6 Kabel im Haus. :fresse:

Leider bin ich auch noch nicht so weit, den Switch auf VLAN umzustellen, da ich mich im Moment noch zu wenig damit beschäftigt habe. Aber der Switch ist schon im Einsatz auf konventionelle Art und Weise .... :stupid:

Zum Netzwerkschrank: Da seht Ihr ein SuperMicro Server :coolblue: der sollte eigentlich meine Firewall werden, aber irgendwie hat mir Astaro da nicht so gefallen. Die Latenzzeiten waren einfach nur grottenhaft obwohl der Supermicro mit 3 GB RAM, Atom 510 und einer SSD ausgestattet war. Naja ... daher auch die Juniper, die nun Ihren Dienst ganz gut verrichtet. Hinzukommt, dass ich ein 2. Standort per VPN Tunnel immer aufrecht erhalte und brauche. Somit habe ich mir 2 Juniper 5GTs angeschafft.

Beziffern möchte ich die ganze Server- und Netzlandschaft lieber nicht, sonst schlägt mich meine Frau :motz:

und nun die Bilder :)





und hier die Detailed Specs für die technik Freaks unter uns...

FireWall: Juniper Netscreen 5GT
Code:
	Hardware Version: 	1010(0)
	Firmware Version:   	6.2.0r4.0 (Firewall+VPN)
	Host Name: 		ns5gt
Managed Switch: NetGear GS724T
Code:
Model Name 	Boot Version 	Software Version
GS724Tv3 	B5.1.1.1 	4.2.1.9
Server 1: Exklusiv für EXCHANGE 2010
Code:
System Subtype			HP ProLiant, x86 System
Product Model			ProLiant DL380 G4
OS Name				Microsoft® Windows Server® 2008 Standard
OS Type				WINNT
OS Version			6.0.6002
OS Description			Service Pack 2
Management Protocols		WBEM:1.0

Physical Memory
Location 	Size 	Data Width 	Total Data Width 	Module Type 	Type 	Speed
Memory Module 1 on Processor Board 0	1 GB	64 Bits	72 Bits	DIMM	DDR	400 MHZ
Memory Module 2 on Processor Board 0	1 GB	64 Bits	72 Bits	DIMM	DDR	400 MHZ
Memory Module 3 on Processor Board 0	1 GB	64 Bits	72 Bits	DIMM	DDR	400 MHZ
Memory Module 4 on Processor Board 0	1 GB	64 Bits	72 Bits	DIMM	DDR	400 MHZ
Memory Module 5 on Processor Board 0	1 GB	64 Bits	72 Bits	DIMM	DDR	400 MHZ
Memory Module 6 on Processor Board 0	1 GB	64 Bits	72 Bits	DIMM	DDR	400 MHZ


Processors(s)
Name 	Speed 	Capability 	Architecture Rev. 	Location 	No. Cores 	Threads
Proc 1	3400 MHz	64 Bits	Stepping 10	Processor in socket 1	1	2
Proc 2	3400 MHz	64 Bits	Stepping 10	Processor in socket 2	1	2

Smart Array Logical Drives
Array Name 	Vol. Name 	Block Size 	# Of Blocks
Smart Array 6i in Slot 0	Logical Drive 1 (RAID 1+0)
Smart Array 6i in Slot 0	Logical Drive 2 (RAID 5)

Smart Array Physical Drives
Array Name 	Extent Name 	Block Size 	# Of Blocks
Smart Array 6i in Slot 0	SCSIBus:0 SCSIID:2	512 Bytes	142255808
Smart Array 6i in Slot 0	SCSIBus:0 SCSIID:3	512 Bytes	142255808
Smart Array 6i in Slot 0	SCSIBus:0 SCSIID:4	512 Bytes	142255808
Smart Array 6i in Slot 0	SCSIBus:0 SCSIID:5	512 Bytes	142255808
Smart Array 6i in Slot 0	SCSIBus:1 SCSIID:0	512 Bytes	286741296
Smart Array 6i in Slot 0	SCSIBus:1 SCSIID:1	512 Bytes	286741296

Disk Drive(s)
Device ID 	Model 	I/F 	Part. 	Size
\\.\PHYSICALDRIVE0	HP LOGICAL VOLUME SCSI Disk Device	SCSI	2	136.7 GB
\\.\PHYSICALDRIVE1	HP LOGICAL VOLUME SCSI Disk Device	SCSI	1	203.4 GB

Disk Partitions(s)
Partition ID 	Size 	Partition Type
Disk #0, Partition #0	39.0 GB	Installable File System
Disk #0, Partition #1	97.6 GB	Installable File System
Disk #1, Partition #0	203.4 GB	Installable File System

Logical Disk(s)
Device ID 	Description 	File System Type 	Volume 	Size 	Free Space
C:	Lokale Festplatte	NTFS	 	39.0 GB	11.3 GB
D:	Lokale Festplatte	NTFS	Volume	97.6 GB	90.8 GB
E:	Lokale Festplatte	NTFS	EXCHG-DATA	203.4 GB	197.0 GB

Sensors
Name 	Type 	Current Reading 	Threshold
Temperature Sensor 1	CPU board	44 Degrees C	62 Degrees C
Temperature Sensor 2	CPU board	50 Degrees C	80 Degrees C
Temperature Sensor 3	I/O board	38 Degrees C	60 Degrees C
Temperature Sensor 4	CPU board	50 Degrees C	80 Degrees C
Temperature Sensor 5	Power Supply Bays	32 Degrees C	53 Degrees C
Server 2: ESXi 3.5 mit einer MSA30 auf einem SMART ARRAY 6400
Code:
System Subtype		x86 System, HP ProLiant, Virtual Machine Host, VMware ESX Host
Product Model		ProLiant DL380 G3
Hardware Description	Linux esx35.intranet.local 2.4.21-58.ELvmnix #1 Tue Nov 3 18:29:54 PST 2009 i686
OS Name			VMware ESX
OS Type			Hypervisor
OS Version		3.5.0
OS Description		VMware ESX Server 3.5.0 build-207095
Management Protocols	HTTP:1.0, SNMP:1.0, WBEM:1.0, SSH:SSH-2.0-OpenSSH_3.6.1p2, SMH:2.0

Processors(s)
Proc 1	Intel Xeon/3.20GHz  	32 Bits	Stepping 5	Cache:	 	L2 512 KB, L3 1024 KB
Proc 2	Intel Xeon/3.20GHz 	32 Bits	Stepping 5	Cache:	 	L2 512 KB, L3 1024 KB

Model:	 	Smart Array 6400
Controller Status:	 	OK	 	CPU Usage:	 	9 %
Firmware Version:	 	2.68	 	Command Count:	 	167 /sec
Product Revision:	 	B	 	Command Latency:	 	239 /100000 sec
Serial Number:	 	P578XXXXXXXXXXD	 	Daughter Board Type:	 	Array
Rebuild Priority:	 	Low	 	Expand Priority:	 	Low
Number of Ports:	 	2

Accelerator
Status:	 	Enabled	 	Battery Status:	 	OK
Serial Number:	 	P6757XXXXXXXXXX8	 	Read Errors:	 	0
Total Memory:	 	192 MB	 	Write Errors:	 	0
Read Cache:	 	50%	 	Error Code:	 	None
Write Cache:	 	50%	 	Bad Data:	 	None


Smart Array 6400 EM Controller in Slot 1b
Model:	 	Smart Array 6400 EM
Controller Status:	 	OK	 	CPU Usage:	 	7 %
Firmware Version:	 	2.68	 	Command Count:	 	25 /sec
Product Revision:	 	B	 	Command Latency:	 	185 /100000 sec
Serial Number:	 	P577XXXXXXXXXE
Rebuild Priority:	 	Low	 	Expand Priority:	 	Low
Number of Ports:	 	2

Accelerator
Status:	 	Enabled	 	Battery Status:	 	OK
Serial Number:	 	N/A	 	Read Errors:	 	0
Total Memory:	 	192 MB	 	Write Errors:	 	0
Read Cache:	 	50%	 	Error Code:	 	None
Write Cache:	 	50%	 	Bad Data:	 	None

/vmfs/volumes/4d7e8799-7cd1a788-02e4-00118564b632 on /vmfs/volumes/esx35:storage1	149108 MB	259212 MB	408320 MB
/vmfs/volumes/4d7e8958-24ff2e58-a5d9-00118564b632 on /vmfs/volumes/esx35:storage2	208128 MB	0 MB	208128 MB
/vmfs/volumes/4d98d057-b8f6f4fc-cc06-00118564b632 on /vmfs/volumes/msa30:Storage2	696896 MB	3008 MB	699904 MB
USV: SmartUPS 3000 RM
Code:
	Describes utility power status
	Input Voltage:			235.3 	VAC
	Input Frequency: 		50.00 	Hz
	Maximum Line Voltage: 		237.9 	VAC
	Minimum Line Voltage: 		234.0 	VAC
_
	Describes output power status
	Output Voltage: 		235.3 	VAC
	Output Frequency: 		50.00 	Hz
	Load Power: 			042.6 	% Watts
_
	Describes battery status
	Battery Capacity: 		100.0 	%
	Runtime Remaining: 		0006 	Minutes
	Battery Voltage: 		54.55 	VDC

Zuletzt bearbeitet:
Da ich noch nicht ganz schlüssig bin, ob ich wirklich einen "gedämmten" und "schallisolierten" Serverschrank mir zulegen soll, wird dieser "Task" wohl auch etwas länger auf sich warten lassen.
Zum Vergrößern anklicken....

Joa, dann viel Spaß mit der Kühlung. Ich weiß aus Erfahrung wie laut deine Racks sind, aber wenn du die komplett eindämmst, wirds denen recht schnell zu warm, wenn dein Schrank denn keine eingebaute Klimaanlage hat. Wenn deine Racks eh schon im Keller stehen, dann stell dir doch einfach nen normalen Schrank in den Keller ;)

Btw: Jetz bin ich nicht mehr der einzige, der noch nen ESX 3.5 auf nem DL380 G3 laufen hat(te)^^ Wobei ich meinen schon längst in den Ruhestand geschickt habe... Solltest du vielleicht auch mal machen. Deine Frau und die Stromrechnung werden es dir danken ;)

Und da das hier ein Bilderthread ist, die Quadsockel CPU Einheit von einem meiner ESX'e :fresse:
