Zeigt eure Raritäten - ***Bilder- und Kommentare-Thread***

[exxe]

das mit der voodoo graphics is klar

aber die voodoo2
G3V2A12 sagt mir mal garnix



[mongobart]

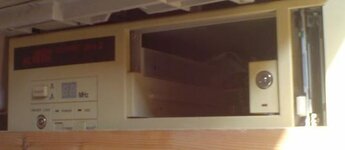

Mein alter Casemod
AMD Athlon 800 Mhz Slot A

endlich mal ein Slot A



[Spuggi]



[exxe]

endlich mal ein Slot A

passt quasi perfekt unter meine TFTs



[mongobart]

thx, mein 800èr ist mit der oc-karte damals @ R.I.P. 1000DM



[André [HWLUXX]]

Ich hatte den 800er sogar recht lang. Die Lüsterklemme diente damals weniger der Optik, hatte glaub ich keinen 3-Pin Anschluss mehr . Ich war so stolz auf meinen leuchtenden Lüfter.



[Pimok]

http://www.abload.de/img/img_0986ewz.jpg

gibst du mir ein paar?



[OC-Zwerg]

Ich war so stolz auf meinen leuchtenden Lüfter.

ich glaube jeder hatte mal seine Tannenbaum Phase



[elianda]

Ab einer bestimmten Hoehe steht es aber nichtmehr.



[DonGeilo]

liegen da 3 Cache Module ?



[tbird]

liegen da 3 Cache Module ?

nein sie schweben 5cm über dem tisch



im übrigen appeliere ich mal zu

MEHR BILDERN und WENIGER GELABER sonst muss ich hier wirklich mal aussortieren...



[elianda]

liegen da 3 Cache Module ?

Ja eher rechts 3x COAST, eher links SDRAM, unten rechts PS/2 und links SIMM, hinten rechts SIMMs und hinten links PS/2 SIMMs
Hinzugefügter Post:
Soo also TBird will Bilder?

Commodore PC-1 Mainboard

Baujahr 1987, Commodore PC-1 Mainboard mit 512 KB RAM, weitere 4 DIL-Steckplaetze zum aufruesten auf 640 KB vorhanden. Siemens 8088 Prozessor, mit freiem Sockel fuer 8087. Links oben Motorola MC6845 Grafikchip, Links unten Anschluss fuer das 5 1/4" DD Laufwerk. Rechts unten Paradise Chip fuer Parallel Port und WD8250 fuer Serial Port. Chipsatz typisch Commodore custom made.

286er Mainboard aus HP-Vectra

Baujahr 1986, Prozessor 286er mit 8 MHz , freier Sockel fuer 80287, 640 kB Speicher wird auf dem breiten Pinanschluss aufgesteckt.

386er Mainboard

Baujahr: 1992
Chipset: ETEQ
8xSIMM (2 Baenke)
aufgeloeteter AMD 386DX40 und freier EMC-Socket (Extended Math Coprocessor)
64 KB L2-Cache

386er CACHE-32A Mainboard

Baujahr: 1990
Chipset: Chips & Technologies
aelteres AMI Bios mit CMOS und XCMOS Setup - Chipset-Register-Editor
Besonderheiten: 32 Bit Intel Cache Controller 82385-33, Speicherbaenke als Steckkarte
zugehoerige Speicher-Steckkarte


4 Speicherbaenke a 4 SIMM Slots. Da der Chipset maximal 1 MB Riegelunterstuetzt => 16 MB, volle Baulaenge

386er Babyscreamer Mainboard

Ein Deluxe 386er Mainboard mit AMI Chipsatz. Das Bios ist in zwei EPROMs aufgeteilt, ein sogenanntes Odd/Even Bios. Die freien Steckplaetze sind fuer 80386 und 80387.8xSIMM, 8xISA, 2xSerial, 1xPara, 1xIDE, 1xFloppy, AMI Mark V Odd/Even BIOS.
Besonderheit: IDE-Controller onboard. Baujahr 1991.

486er Mainboard

Baujahr: 1993
Chipset UMC 82C481 / UMC 82C482
256 KB L2-Cache
8xSIMM, 7xISA (1x 8 Bit)

fruehes 486er Mainboard Model 486-VC-H

Chipset VIA VT82C495 / VT 82C481 , 8xSIMM , 6x 16Bit ISA

486er VLB-Mainboard

Baujahr 1994, Typ: PAT48AV-1.40 mit Ali M1429 Chipsatz. 7x 16 Bit ISA,
3x VLB, 8x SIMM, 2 Baenke mit Cache

486er PCI-Mainboard

Baujahr 1994, 486er Mainboard mit 4xPS2 4xISA 3xPCI IDE Floppy SCSI onboard, Cache 512KB, Chipset: iS82424ZX, iS82423TX, iS82378ZB, SCSI Controller, NCR53C810 onboard.
* supports most 486 processors including the 3.3V Intel DX4.
* Intel Saturn chipset
* Three PCI and 3 ISA slots (or two PCI and four ISA, but that would be silly)
* Four 72-pin SIMM sockets for up to 128 Megabytes of DRAM
* On-board PCI SCSI controller based on the NCR 53C810 chip.
* On-board National Semiconductor combo I/O chip:
o Two serial ports (16550 equivalent)
o One bidirectional parallel port with EPP and ECP support
o Floppy controller (supports 2.88M drives)
o IDE controller (unfortunately not EIDE, and not on PCI)
* PS/2 mouse port (needs optional cable)
* Flash BIOS

Gigabyte GA586AP

Chipset: Ali M1451 / M1449
Sockel 5 Board (P54C) mit PS/2 SIMM
FSB 50, 60, 66 MHz
max. 192 MB RAM

Shuttle i430VX Board

Baujahr 1995, Chipsatz Intel 430VX, Northbridge SB82437VX, Southbridge SB82371SB.
4xPS2 oder 2xDIMM, 4xPCI, 3xISA, COAST Steckplatz, TagRAM-L2 cacheable Size max. 64MB.
SDRAM Sockel arbeiten mit 5V , 66 MHz. Das Board kann Split Voltage fuer die kommenden MMX CPUs.

MSI MS6156 Pentium

II / III Mainboard
Pentium II/III Mainboard mit VIA Chipsatz. 133 MHz FSB support.
Revision: 2.1 BX7
Northbridge: VT82C693A
Southbridge: VT82C596B
1x AGP 2x
3x PCI
1x ISA (shared)
Soundchip: Creative ES1373 (intern vermutlich Ensoniq)

Gigabyte GA586SG Chipset SIS 5591 / 5595

Super Sockel 7 Board mit PS/2 SIMM und SDRAM.
Multiplikator bis 3x83 oder 5,5x66 (inoffiziell geht auch 5,5x83)
FSB 60,66,75,83.
Board kann K6-2CXT.
L2 Cacheable Size 64MB

Sockel 7 Mainboard mit TX-Pro Chipset

In Wahrheit hat dieses Mainboard einen SIS5591 Chipset.
Baujahr 1996, Hersteller vermutlich Shuttle.
4xISA,4xPCI (1 shared), 4xPS/2, 2xDIMM,IDE/Floppy/Serial/Parallel
Controller onboard, 512K L2-Cache
Der SIS5591 Chipsatz wurde als preiswerter Consumerchipsatz produziert
im Gegensatz zb zum HX. Der groesste Nachteil des SIS5591: Mit dem
L2-Cache kann es nur 64 MB abdecken.

Sockel 7 Mainboard mit VXPro+ Chipset

identifiziert als: Elpina M537D
wirklicher Chipset: Apollo VPX
Baujahr 1997
FSB 50,55,60,66,75,83 MHz
Multiplikator bis 3.0x
Spannungen: 2.5 V, 2.8 V, 2.9 V, 3.2 V, 3.5 V (fuer P54C, P55C)
USB ist nicht herausgefuehrt.

ASUS A7V266-E Sockel A Mainboard mit VIA KT266A Chipset, 3x DDR-SDRAM


Elitegroup K7AMA

Sockel A Mainboard mit Ali M1535. Ein sehr seltsames Board mit SDR- und
DD-SDRAM support. Der letzte PCI-Slot geht nicht und der onboard
LAN-Chip kann nur mit einer Zusatzkarte verwendet werden, die die
Signale auf eine RJ45 Buchse fuehrt.

Gigabyte GA7IXE

Baujahr 2000, Slot A Athlon Mainboard bis 1 GHz mit dem AMD 751/756
Irongate Chipset.
3xDIMM max. 768 MB Gesamt
1x AGP 2x
5x PCI / 2x ISA
UDMA 2 faehig.
bekannte Bugs:
AGP Sideband Adressing friert Rechner ein.
AGP 2x unzuverlaessig aufgrund von Rauschen auf dem AGP Port.

Elitegroup K7S0M

Sockel A Mainboard mit SIS 961 Chipset, kann SDR- und DD-SDRAM

MSI MS6330 Mainboard

ein weiteres Sockel A Mainboard mit DDR-SDRAM


Siemens 8088-P

Baujahr 1987
von www.cpu-collection.de:
Core Frequency: 5 MHz
Board Frequency: 5 MHz
Manufactured: week 12/1987
Package Type: Plastic
DIP-40
Introduced: 06/1979
Address bus: 20 Bit
Ext. data bus: 8 Bit
Transistors: 29,000
Circuit Size: 3.00 µ
Voltage: 5 V

Intel 80386DX-16 Baujahr 1987


Intel 80387-16


AMD 80386DX/DXL-25


von unten


AMD 80386DX/DXL-33


von unten


ULSI US83C87 Math Co


von unten


Intel 486SX-25


Cyrix 486DX-40GP Baujahr 1994

von www.cpu-collection.de:
Core Frequency: 40 MHz
Board Frequency: 40 MHz
Manufactured: week 13/1994
Made in: Japan
Package Type: Ceramic
PGA-168
Introduced: 09/1993
Address bus: 32 Bit
Ext. data bus: 32 Bit
Voltage: 5 V
L1 Cache: 8 KB
CPU Code: Cx486 DX
M6
Socket: 2/3

Intel 486DX-33


Intel 486DX4-100 Baujahr 1994

von www.cpu-collection.de:
Core Frequency: 100 MHz
Board Frequency: 33 MHz
Clock Multiplier: 3.0
Manufactured: week 19/1994
Package Type: Ceramic
PGA-168
Introduced: March 7, 1994
Address bus: 32 Bit
Ext. data bus: 32 Bit
Transistors: 1,600,000
Circuit Size: 0.60 µ
Voltage: 3 V
L1 Cache: 8 KB
CPU Code: i486 DX4
P24C
Intel S-Spec: SX900
Socket: 1/2/3
man beachte das kleine Detail, dass er eigentlich mit 3x 33 MHz laeuft.

AMD 5x86-P75

Baujahr 1996
Text von www.cpu-collection.de:
Core Frequency: 133 MHz
Board Frequency: 33 MHz
Clock Multiplier: 4.0
Manufactured: week 47/1996
Made in: Malaysia
Package Type: Ceramic
PGA-168
Introduced: 09/1995
Address bus: 32 Bit
Ext. data bus: 32 Bit
Circuit Size: 0.35 µ
Voltage: 3.45 V
L1 Cache: 16 KB
Socket: 1/2/3

Cyrix 6x86L-PR166


AMD K6 166ALR


Cyrix 6x86MX-PR200


AMD K6 300AFR

Baujahr 1998
von www.cpu-collection.de:
Core Frequency: 300 MHz
Board Frequency: 100 MHz
Clock Multiplier: 4.0
Manufactured: week 34/1998
Made in: Malaysia
Package Type: Ceramic
PGA-321
Heat Spreader
Introduced: April 7, 1998
Address bus: 32 Bit
Ext. data bus: 64 Bit
Transistors: 8,800,000
Circuit Size: 0.25 µ
Core / I/O Voltage: 2.2 / 3.45 V
L1 Cache: 32+32 KB
CPU Code: K6 (Little Foot - Model 7)
Socket: 7

AMD K6-2 300AFR

Quelle http://www.cpu-collection.de:
Core Frequency: 300 MHz
Board Frequency: 100 MHz
Clock Multiplier: 3.0
Manufactured: week 34/1998
Made in: Malaysia
Package Type: Ceramic
PGA-321
Heat Spreader
Introduced: 05/1998
Address bus: 32 Bit
Ext. data bus: 64 Bit
Transistors: 9,300,000
Circuit Size: 0.25 µ
Core / I/O Voltage: 2.2 / 3.3 V
L1 Cache: 32+32 KB
CPU Code: Chompers
Socket: 7

Athlon 500 MHz

Baujahr 1999
von http://www.cpu-collection.de :
Core Frequency: 500 MHz
Board Frequency: 100 MHz (x2)
Clock Multiplier: 5.0
Manufactured: week 41/1999
Made in: USA
Package Type: SECC-242
Introduced: 08/1999
Address bus: 32 Bit
Ext. data bus: 64 Bit
Transistors: 22,000,000
Circuit Size: 0.25 µ
Core / I/O Voltage: 1.6 / 3.3 V
L1 Cache: 64+64 KB
L2 Cache: 512 KB
CPU Code: K7 Argon
Socket: Slot A
interessantes Detail: nach dem oeffnen des Plastegehaeuses stand auf dem Chip selbst: K7650 - also 650 MHz. Nur der Multiplikator scheint von AMD auf 500 MHz eingestellt worden zu sein.

P3 Celeron Mobile 550 MHz


Video Seven Vega

Baujahr 1988
Chipset CL-GD520A , CL-GD510A, 8 Bit ISA, mit VGA und EGA Anschluss wurde aufgrund des digitalen Ausgangs auch fuer LCDs eingesetzt

Headland Video 1024i

Baujahr 1990
Chipset: Headland HT208
512 KB RAM, die Karte schafft 1024x768 interlaced.
Video Seven Treiber funktionieren fuer diese Karte

Octek EVGA-16 Chips F82C451 C

Baujahr 1991
256 kB RAM ?

Oaktech

Baujahr 1991
Chip: OTI 067

Oaktech

Baujahr 1992
Chip: OTI 087

Oaktech Spitfire Venus Solitaire

Baujahr 1996
Chip: OTI64111
2 MB RAM

Cirrus Logic CL-GD5420

Baujahr 1995
15 Bit DAC

Cirrus Logic CL-GD5422

Baujahr 1993
15/16/32 Bit DAC
AVGA3

STB Horizon+

Baujahr 1995
Chip: Cirrus LogicGD-5430
64bit RAM, 32bit BitBLT, 8/16bit acceleration

Cirrus Logic CL-GD5440

Baujahr 1996
PCI
5430 with video support 'SoftMPEG' and integrated
DAC CL-PX2070/2085

Trident TVGA8816CS_D

Baujahr 1990
Chip: TVGA 8800CS
512 KB RAM

Trident TVGA8900C

Baujahr 1992

Trident TGUI9420DGi

Baujahr 1994
Vesa Local Bus
1 MB DRAM
max 2MB, truecolor, onchip 24bit DAC + clock gen, with 3D acceleration [BitBLT, ...]

Trident TGUI9860

Baujahr 1996
PCI
1 MB DRAM

STB Sprint/32 VLB

Chip: Trident TGUI9440AGi
2 MB DRAM
Baujahr 1994
9420 with 16bit DAC interface + programmable clock, hardware Cursor

Trident TGUI9440

Baujahr 1995
PCI

Paradise PVGA1A

Baujahr 1988 - eine der ersten VGA Karten
256 kB RAM
freie Loetplaetze fuer weitere 256 kB.

neuere Paradise Baujahr 1991

Chip: WDC90C11-LR
RAM 512KB, 1024x768x16, 800x600x256

Paradise PVGA1D

Baujahr 1991
Chip: WDC90C30-LR
RAM: 1 MB, bis 1024x768x256

TSENG ET4000 AX

16 Bit ISA, 1 MB Speicher, VGA
Auszug von http://en.wikipedia.org/wiki/Tseng_Labs_ET4000:
At introduction (1991), the original ET4000 was notable for its outstanding host-interface (ISA) throughput. Twice as fast as VGA-chips from Trident Microsystems and Oak Technologies, the ET4000's only superior was a VRAM-based board from Video 7 along with ATI's VGAWonder+. Hardware graphics acceleration had not yet become mainstream, and so host-throughput was the dominating factor in a graphical-application's redraw speed. Equipped with an ET4000, a raw Windows PC would scroll text-windows noticeably faster and more smoothly. (According to Richard Ferraro's book Programmer's Guide to EGA, VGA, the original ET4000 devoted as much as 30% of its silicon die area to a large host-interface FIFO.)

andere TSENG ET4000AX

Baujahr 1992

TSENG ET4000 W32i / VLB

Die Vesa Local Bus Variante der ET4000 mit Windows GDI Beschleunigung, die schnellste hergestellte ET4000.

Hercules Dynamite 128/Video

Baujahr 1996
2 MB MDRAM
Chip: ET6000

Genoa EGA Karte

Baujahr 1987, 8 Bit ISA ( von http://www.inf.hs-zigr.de/~boehm/rt991/huettig_scholz/grafikindex.html )
Sie wurde ursprünglich von IBM eingeführt, wurde aber durch andere Hersteller noch verbessert. Im Gegensatz zur CGA erlaubte die EGA 25 Zeilen mit je 80 Zeichen. Die maximale Auflösung lag bei 640x350 Bildpunkten. Sie konnte nun 16 Farben aus einer Palette von 64 möglichen Farbtönen gleichzeitig darstellen. Die hohe Auflösung ermöglichte eine deutlich erkennbare Schrift und durch die farbige Darstellung konnte man Schriftattribute wie Kursiv oder Fett hervorheben. Da der Speicherbedarf ebenfalls gestiegen ist (649 x 350 x 4 Bit =109 Kbyte ), wurde auf dieser Karte erstmals ein eigener RAM-Speicher mit 256Kbyte integriert. Eine Auflösung bis 800x600 war möglich aber sehr teuer.

MDA-Grafikkarte

MDA ( Monochrom Display Adapter )
Kann nur Textmodus 80x25 mit 9x12 Zeichenmatrix.
Normal und Helle Zeichen moeglich.
Bevorzugt mit Gruen oder Bernsteinmonitor.
Chip: Motorola 6845

Intergraphics IGA1680

frueher IGS Systems, nun TVIA (16.04.2007)
1 MB DRAM
Baujahr 1995

Matrox Mystique

Baujahr 1996
4 MB

Matrox Millenium

Baujahr 1996
2 MB WRAM
Chip: MGA2064W

Matrox MGA-G100

Baujahr 1998, AGP

Spea V7-Mirage P-64

Chipset S3 Trio64, Es gab unter demselben Namen auch eine ISA-Karte
Baujahr 1994

eine weitere Spea V7-Mirage P64

Baujahr 1995
2 MB DRAM
Chip: 86C764-P

Diamond Stealth 64

Baujahr 1996
2 MB DRAM
Chip: 86C764X - Trio64 PnP

miroCrystal 20SV PCI

Baujahr 1995
Chip: 86C964-P (S3 Vision964)
Rev. 02 oder Rev. 03
2 MB VRAM
ATT 20C505 DAC

Diamond Stealth 64 Video

Baujahr 1995
Chip: 86C968-P (S3-Vision968)
Vision964 mit Video Support
2 MB VRAM
IBM DAC 526

mit Memory Upgrade auf 4 MB VRAM


Elsa Winner 1000 Trio/V

Baujahr 1997
Chip: S3 Trio 64V+ 86C765

Noname S3 Trio64V+

Baujahr 1996
Chip: 86C765
2 MB DRAM

S3 Virge/DX

Baujahr 1996
S3 Virge - eine der ersten Grafikkarten mit 3D-Funktionen in Hardware. War jedoch unverhaeltnismaessig langsam, oft langsamer als Rendering ueber Software. Karte hat 4 MB DRAM, Chip: S3 86C325 50 MHz Core, lustigerweise steht auf dem Chip dieser Karte: OnBoard.

weitere S3 Virge/DX


SIS 6326 AGP

2 MB ?

Version mit 4 MB ?


Movie Machine II FAST

ISA Karte zur Videobearbeitung, benoetigt ISA Busmastering und hat als Aufsteckarte MPEG Piggy 1.0 und 1.1 fuer MJPEG.
Baujahr 1995

miro Video DC1

ISA Video + Motion JPEG Encoder/Decoder Karte
Baujahr 1995

ATI VGAWonder XL

Baujahr 1992
Chip: ATI 28800-5
1 MB
auf dem Bild fehlt das BIOS und der Quartz

ATI Mach64 GX

Baujahr 1995
4MB DRAM

ATI Rage II PCI

Baujahr 1996

ATI Rage IIC AGP

Baujahr 1998

ATI Rage Pro Turbo

Baujahr 1999
Chip: Rage Pro
4 MB, PCI

ATI Rage Pro Turbo AGP

Baujahr 1998

ATI Rage Pro All in Wonder

Baujahr 1997
Chip: Rage Pro AGP (obwohl es eine PCI Karte ist)
Speicher: 4 MB DRAM

V7 Vega Plus

Baujahr 1994
Chip: Avance Logic Inc. ALG2301

Spea V7 Vega Video

Baujahr 1996
Chip: Avance Logic Inc. ALG2302.A

Avance Gala Vision 64

Chipset: Avance ALG2564

DSystems UltraCAD Papillo G1-2

mit Weitek P9100,IBM DAC RGB525 und 2 MB VRAM
PCI Grafikkarte mit 2 MB VRAM , Weitek P9100 Grafikprozessor und IBM RGB525. Wurde als CAD Grafikkarte verkauft. Preis war ca. 400 DM - hauptsaechlich wegen des VRAMs. War unter DOS eher langsam und kein echter VBE2 support, dafuer unter Windows sehr flott. Die Karte gab es mit 170 und 220 MHz DAC (die 2 MB Graka Version nur mit 170 MHz DAC), Version GV1-4x hatte den Videocoprocessor Weitek P9130 drauf.
Baujahr 1996

Elsa Victory Erazor

mit Riva128 (NV3), 4 MB SGRAM at 100 Mhz 128Bit, 3D-Beschleunigung, kein Fog Table Support und kein Multitexturing. Gabs als PCI und AGP Version. TV Ein- und Ausgang. NV3 Chip, nach dem NV1 -Flop der erste erfolgreiche Chip von NVidia dank DirectX Unterstuetzung. Der ITT Chip steuert die Video Eingaenge
-Flash BIOS
-DAC hat 230 MHz, max. 1600x1200x64k at 85Hz
-VBE3.0 support
-DDC1 und DDC2B
-3D Modi 640x480 und 800x600 mit 16Bit Farbtiefe. (vgl. Voodoo2 zur damaligen Zeit intern mit 22Bit)

Diamond Viper V330 (auch NV3)

Baujahr 1997

Maxi Gamer Phoenix

Chipset: Voodoo Banshee
16 MB

3Dfx Voodoo

Die erste erfolgreiche Consumer 3D-Add-On Karte.
Das Videosignal der Hauptgrafikkarte wurde durchgeschleift und im 3D-Betrieb ueberblendet.

Diamond Viper V550

Riva TNT
16 MB SDRAM

Diamond Velocity 4400

Riva TNT
16 MB SDRAM
AGP 2x
Baujahr 1999

Diamond Speedstar A90

16 MB @ 2 Chips
Chip: S3 Savage 4 Pro+
2x 8 MB mit jeweils 16 Bit Anbindung
Das macht die Karte gegebnueber dem Referenzdesign besonders langsam

Diamond Stealth III S540

16 MB @ 8 Chips
Chip: S3 Savage 4 Pro
Mit der Notiz von oben kann man sich die Bits ausrechnen.

Riva TNT2 M64

16 MB?
64 Bit Speicherbusanbindung

Version mit 32 MB

?

Elsa Erazor III

Baujahr 1999
Riva TNT2 mit 32 MB SDRAM
Chip Codename NV5
Process 250 nm von TSMC
ca. 15.000.000 Transistoren
128 Bit Speicheranbindung 2x64 Bit SDR
2 Textureinheiten mit Bilinearer Filter Unterstuetzung
DirectX6 compliant

Geforce 4 MX 420

Chip: NV17S

ATI Radeon 7200

Baujahr 2000
Chipset: ATI R100
128 Bit Speicherbus mit SDR-SDRAM.

Avance Logic ALS 100

SB16 kompatible ISA Soundkarte mit PnP und IDE Anschluss

Avance Logic ALS 100Plus

SB16 kompatible ISA Soundkarte mit PnP und Wavetable Anschluss

Avance Logic 120

SB16 kompatible ISA Soundkarte

Aztech Sound Galaxy BXII

Baujahr 1993 ?
wurde von Escom verkauft.
Vermutlich SB 2.0 kompatibel

baugleiche Soundkarte von KTL-Research-Unlimited

Baujahr 1993
aehnliches Design wie CPS SB 2.5.

Aztech Sound Galaxy Pro 16 II (old version)

Baujahr 1995
Kompatibilitaet: SB Pro2, WSS

Noname Crystal Soundkarte

Baujahr 1999 ?
Basiert auf Crystal 4235, SB 16 kompatibel, vermutlich auch WSS kompatibel, sogut wie keine onboard Anschluesse

Crystal Soundkarte CS4231/Opti 82C924

Baujahr 1995
CS4231: WSS kompatibel, unterstuetzt ADPCM de-/kompression in Hardware,
FullDuplex 16Bit
Opti 82C924: SB Pro kompatibel

Opti 82C931 ISA Soundkarte

Baujahr 1997
DOS kompatibel zu WSS, SB Pro.

andere Opti 82C931 ISA Soundkarte

Baujahr 1997, Wavetable Connector und IDE Anschluss

Terratec Base 1

Baujahr 1996
Chip: Analog Devices SoundPort AD1816JS, SB Pro kompatibel, unter Win 16 Bit stereo moeglich.
Naeheres bei Terratec

Soundblaster 1.5 CT1350B

ohne CMS (Creative Music System) Chips. Baujahr 1993. Soundblaster 1.5
(intern DSP 2.02) mit 22kHz, 8Bit, mono

CPS Soundblaster 2.5

Baujahr 1993
damals hat Creative noch unter dem Namen SoundBlaster in Lizenz fertigen lassen. Zum Einsatz kam ein Chip von Aztech.
Intern meldet sich der DSP mit Version 2.01 mit 44.1 kHz 8Bit mono. Weiterhin bietet die Karte Bass/Trebleund Ressourceneinstellung ueber Software und EEPROM. Das ist sozusagen eine proprietaere Vorgaengerloesung von ISA-PnP.

Soundblaster 16 ASP MCD CT2230

Baujahr 1994
CD-ROM Anschluesse fuer Sony, Mitsumi, Panasonic (Multi-CD)
Advanced Signal Processor
Wavetable Anschluss
non-PnP

Soundblaster 16 VibraC CT4180

Baujahr 1997, ohne Wavetable und IDE

Soundblaster 16 VibraXV CT4170

Baujahr 1997, ohne Wavetable und IDE, etwas andere PIN-Anschluesse als die CT4180

Soundblaster AWE32 IDE PnP CT3620

Soundblaster AWE32 mit IDE Connector und 2 freien SIMM Steckplaetzen bis max. 28 MB.

Soundblaster SB 32 IDE PnP CT3600

Baujahr 1996
Soundblaster AWE32 mit IDE Connector und 2 SIMM Steckplaetzen.
ohne 512 KB RAM, vgl. CT3620 oben.

Soundblaster AWE64 CT4380

Baujahr 1997. 1MB Wavetable ROM (uncompressed) und 512KB RAM, im Prinzip eine AWE32 mit proprietaeren Speicheranschluss, was sich Creative hat teuer bezahlen lassen als Upgradekarte.

Soundblaster Live Player 1024 Value Edition CT4830

Baujahr 1999
DSP: EMU10K1
proprietaerer Anschluss, kein Wavetable Connector
neuere Revision mit Sigmatel AC97 Codec, unterstuetzt AC97 V2.0.

Gravis Ultrasound Classic

GUS Erscheinungsjahr: 1991
Nachbau der Firma Primax. GUS Classic mit 1 MB Wavetable RAM, die Samples wurden dynamisch geladen. Per Emulator gibt es General Midi/SB Pro Kompatibilitaet. Der DSP interpoliert und spielt Samples von selbst ab (Hardware Mixing 32 Channel), so dass sie fuer Tracker Musik auf langsamen Rechnern keine Prozessorzeit benoetigt.
Mixer Revision 3.7

Guillemot Maxi Sound 64 Home Studio

Teure ISA Soundkarte (ca. 400 DM) mit Dream SAM9407 DSP und 16 MB Wavetable RAM als PS2/SIMM + 4 MB ROM. Als Bridge Chip kam der Crystal 4232 zum Einsatz. Ist SB Pro, WSS kompatibel (Crystal) und hat natuerlich sehr gute General Midi/ GS Wiedergabe (Dream). Der DSP bietet zum Crystal weitere 8 Wiedergabe und 2 Aufnahme Wave Geraete + Effekte usw.
Spezifikation des DSP Parts:
128 Instrumente, 97 Sound Variationen, 200 Perkussionssounds in 16 Drum Sets auf 4 MB ROM
64 Stimmen Polyphonie
Multi Timbral auf 16 Kanaelen
8 Reverb, 8 Chorusarten
4 Kanal Equalizer, Surround Sound
GM/GS kompatibel
Digital:
16Bit 44.1 kHz full duplex
Bis zu 8 Wave-Dateien werden gleichzeitig abgespielt, waehrend zusaetzlich eine weitere aufgezeichnet wird, mit Echtzeit Effekten auf jeder einzelnen Wave Spur Dynamischer Rauschfilter
Effekte:
4 Band Equalizer und Surround als Nacheffekte auf Midi, Wave, CD, Line-In, Micro Reverb, Chorus, Delay, Flanger sind pro Wave oder Midi Spur, zudem Pitch auf Wave Spur einsetzbar Echo und Reverb stehen Realtime auf den Eingaengen zur Verfuegung. Zusaetzlich kann man noch alle Funktionen des Crystal CS4236 Chips nutzen.

ALS 100 plus


ESS AudioDrive

ESS Audiodrive, leider nur SBPro kompatibel, Baujahr: Woche 40 / 1997

Yamaha OPL3-Sax

Chipset: YMF718-S
Baujahr 1996

Fortemedia FM801

Erster Soundchip, der Dolby 5.1 ueber analogen Ausgang zur Verfuegung stellte
Review

Standard Multi I/O Karte von Acer

Baujahr 1992, Chip: Acer M5105

eine weitere Multi I/O Karte von Acer


Goldstar Prime 2 Multi I/O Controller

Baujahr 1993

Single Channel IDE Controller

Baujahr: 1992
Chipset: SMC Paddle Chip

Adaptec AHA2940

Baujahr 1995, SCSI Controller, gab es auch als ISA Karte

Standard Multi I/O Karte von Winbond

Baujahr 1997

Adaptec AAA-UDMA IDE Raid Controller

Interessant ist die komplizierte Umsetzung eines SCSI Controllers auf ATA

2x Serial, 1x Parallel Controller

Baujahr 1988

Serial / Parallel Karte aus HP-Vectra HP24540A

Baujahr 1985

AT Disk Controller

Ein AT Disk Controller fuer AT-kompatible Festplatten.
Baujahr 1990.

MFM Controller Karte

Fuer 2 MFM Festplatten und 1 Floppy. Baujahr 1990.

16 bit ISA MFM Controller Karte

Ein weitere Controller fuer 2 MFM Festplatten und 1 Floppy. Diesmal Baujahr 1987 und damit entsprechend groesser.

ISA MFM Controller

Baujahr 1990
Chipset: WDC42C22A

Single Channel IDE Controller

Eine sehr kleine ISA Karte, die einen vollstaendigen zusaetzlichen IDE Kanal zur Verfuegung stellt.

alte Festplatte, geschaetztes Baujahr 1992
3.5" vierfache Einbauhoehe
isometrisch Seite

Platine


Quantum Bigfoot 1280AT

5.25" halbe Einbauhoehe
H2BenchWerte

Seagate ST-251

31 MB MFM Festplatte
5.25"

NEC D5655 (Oberseite)

Unterseite

150 MB RLL Festplatte
5.25"
C/H/S 1223 / 7 / 34
PreComp: N/A
Landing Zone: 1224 (eigentlich nicht notwendig, da Auto-Park)
Gesamtbytekapazitaet: 149,029,888
funktioniert 10. Mai 2007

Kalok KL3100

unten

105 MB ATA Festplatte
H2Benchw Werte

640 kB Speicherplatine aus HP-Vectra

mit BIOS (siehe 286er Mainboard aus HP-Vectra oben)

DAC / Counter / Timer Karte von Burr Brown

Baujahr: 1990?
DAC bzw. Counter/Timer sind Piggy-Packed auf einem Carrier Board ausgefuehrt.

unbekannte Messkarte Eigenbau auf Lochraster (Oberseite)

Unterseite

Baujahr vermutlich 1990
genaue Funktion unbekannt

COAST Modul fuer Pentium Systeme

256 kB Cache on a Stick

Novell Netzwerkkarte

Baujahr 1990

Intel Etherexpress 16 Netzwerkkarte

Baujahr 1992

Compex Netzwerkkarte

Baujahr 1992
10 MBit ISA

EN-3380 Netzwerkkarte

Baujahr 1992
Chip: UMC UM9001L

SMC Elite 16 Ultra Netzwerkkarte

Baujahr 1994
10 MBit ISA Netzwerkkarte mit Pufferspeicher, software konfigurierbar

DLINK DE-530CT+

Netzwerkkarte
Baujahr 1998
10 MBit PCI Netzwerkkarte mit Chip: Digital 21041-PB

3COM Etherlink III

3C509-Combo
Baujahr 1992 , 10 MBit ISA Netzwerkkarte

3COM Etherlink III

3C509B-C
Baujahr 1997, 10 MBit ISA Netzwerkkarte

ATC PCNet-Fast+

Baujahr 2002
optische 100 MBit Netzwerkkarte

Digitec BTX Modem

75 Baud Upstream, 1500 Baud Downstream
Bezieht seine Stromversorgung direkt aus dem COM-Port.

Creatix 14400 internes Modem

Baujahr 1993,Rockwell Chipsatz

Noname 14400 Faxmodem intern

Baujahr 1995, Chipset: UMC UM92144CF

U.S. Robotics Sportster Winmodem 33.600

Baujahr 1997
preiswertes Modem, das nur unter Win9x / NT4 funktioniert.
(auch nicht im DOS-Fenster)

AVM Fritzcard PCI ISDN Karte

Baujahr 1998

Video 1000 S/W

ISA Videokarte Schwarz / Weiss

Terratec TValue

TV Karte
Baujahr 1999
Chip: BT878

2 Port Game Card

Baujahr 1995
ISA

Competition Pro USB Joystick

Neuauflage des Klassikers, Digitaljoystick, 4 Buttons

Clock Card

Karte zum nachruesten der Jahr 2000 Kompatibilitaet?


//edited by tbird -> thumbnails eingefügt



[tbird]

Zeigt eure Raritäten - ***Quatsch-Thread***

Hier könnt Ihr über die Bilder aus dem Zeigt Eure Raritäten - Der offizielle Bilder-Thread quatschen.

Sämtliche Diskussionen zu den Bildern bitte **NUR HIER** und nicht im Bilder-Thread

Für alle anderen Diskussionen, die in keinen anderen Thread passen, gibt es noch unseren Hardware Nostalgie Treff.



[tbird]

So ich hab hier mal aufgeräumt und alle Kommentare in einen neuen Quatsch-Thread verschoben.

Bitte in Zukunft in diesen Thread hier nur noch Bilder posten, alle zugehörigen Kommentare evtl. mit Quote (keine Bilder-Quotes) in den oben genannten Thread.



[McGizmo]

nein sie schweben 5cm über dem tisch

Frei nach dem Motto "Hier ist dein Schild".



[DonGeilo]

Hier könnt Ihr über die Bilder aus dem Zeigt Eure Raritäten - Der offizielle Bilder-Thread quatschen.

Sämtliche Diskussionen zu den Bildern bitte **NUR HIER** und nicht im Bilder-Thread

Für alle anderen Diskussionen, die in keinen anderen Thread passen, gibt es noch unseren Hardware Nostalgie Treff.

Wieso ??????? Im Lukü Forum wurde der Quatsch-Thread abgeschafft weil es einfach nur nervig und umständlich war immer in einen anderen Thread zu gucken. Was soll das denn ? Kann man da nicht bitte eine abstimmung machen ? Im CPU, Speicher und Graka Thread ist es doch auch so das man Bilder zeigt und dann dort Diskutiert. Ich rufe zum Boykott auf !!!!!!!!!



[tbird]

nun ich hab mir schon was dabei gedacht, unter anderem weil schon im 4. (!!) post im lukü-bilder thread folgendes steht:

Die graka is geil

obwohl im 1. post die erste regel lautet:

1. KEINE Kommentare á la "Toll/Super/Will ich auch/Klasse/Schlecht/mies"! Wenn ihr eure Meinung kundtun wollt, dann bitte in einem Satz und wenns geht mit Begründung

und das geht den kompletten thread so durch...

der thread ist nur desshalb noch nicht aussortiert worden, weil die leute viele BILDER posten, was hier im nostalgie-bilder thread nicht der fall war. das sieht man auch am verhältnis bilderposts / laberposts nun in den beiden threads.

fazit: das bleibt so. im wakü-forum und im workstation-forum klappt das mit zwei getrennten threads auch.



[DonGeilo]

mir auch egal. Werde diesen Thread sowieso automatisch meiden.



[exxe]

is heut gekommen
2x PentiumPro 200 256
192MB RAM



@ TBird
gar keine comments (bzw in nem extra link) is n bischen hart, das macht den ganzen thread kaputt



[tbird]

man darf ja commenten, aber man muss halt nen bild anhängen

hier mal meine alphastation:

1GB EDO-Ram



[Stratotanker]

Hätte noch eine Trident Karte zu zeigen:

Nur wozu das hier genau gut ist liegt ausserhalb meines Wissens:

Das kann ich dir sagen. Das ist eine SBUS Karte für eine alte SUN Maschine. Unsere Ultra1 Kisten haben zwei SCSI/FastEthernet Kombokarten als SBUS Steckkarten.

@TBird 1gig EDO So viele kleine Chips. Gleich mal die RM400 morgen wieder ausgrab.



[exxe]

was man so alles beim aufräumen findet....



[SorcererSR]

Matrox Mystique 4 MB mit Rainbow Runner Studio



[NUMA]

Das Teil stand bis vor kurzem noch in unserem Abstellraum, leider nicht vollständig... Dürfte jedem Nostalgiker bekannt sein



[passat3233]

So, hier wie versprochen weitere alte Hardware von mir:

Biostar PCI-Grafikkarte S3 Virge/DX (86C375) mit 4 MB:

VL-Bus Grafikkarte Number Nine Vision 330 (S3 Trio64 (86C764) mit 4 MB):

Hercules Stingray Pro mit 1 MB (ARK1000PV-Chip), 1995:

Hercules Stingray Pro mit 1 MB (ARK1000PV-Chip), 1996, komplett anderes Boarddesign als die 1995er Ausführung:

ATI Mach 8 Graphics Vantage VGA-Karte mit 512 KB DRAM, 1 MB VRAM und BUS-Maus-Port, 1992:

OAK VGA/EGA-Grafikkarte mit 256 KB RAM, Oak OTI037B-Grafikprozessor, max. 800x600, 1991:

VL-Bus Multi-Karte (2x IDE, 2x RS232, 1x LPT, 1x Game, 1x Floppy):

Schnittstellenkarte mit 2x RS232 (16C550):

Soundblaster 16 (CT 2230), stammt aus einem Bundle mit einem 2x CD-Rom und MS-Office 4.3 Pro (Winword 6 etc.).

MediaVision Pro Audio Spectrum 16 Soundkarte, 1993:

MFM-Platte Seagate ST-251, 42 MB, 3600 RPM, 5 1/4", in der schnelleren -1 Ausführung (28 ms statt 40 ms durchschnittliche Zugriffszeit), Stromverbrauch durchschnittlich/max. 11/29 Watt Standard, 12/36 Watt -1 Ausführung, auf dem weißen Aufkleber steht eine Liste defekter Sektoren, der ist da ab Werk drauf! 1990:

IDE-Platte Seagate ST-157A, 44 MB, 3600 RPM, eine der ersten IDE-Platten, in der schnelleren -1 Ausführung (28 ms statt 40 ms durchschnittliche Zugriffszeit), Stromverbrauch durchschnittlich/max. 9/29 Watt, schon 3 1/2", aber doppelte Bauhöhe heutiger Platten, 1990:

IDE-Platte Seagate ST-3491A, 428 MB, 3811 RPM, Stromverbrauch min/durchschnittlich/max. 1,8/4,4/7,5 Watt, 1994:

ISA-Netzwerkkarte SMC 8013EWC mit Vollbestückung (BNC, AUI, TP):

RAM-Karte AST Rampage Plus 286:

286er Mainboard BAM/12S mit AMD 286-12 MHz und 1 MB RAM installiert (max. 4 MB möglich), Suntac-Chipsatz, 1988.
Im Handbuch dieses Boards sind sämtliche Signale, die an den Kontakten der ISA-Steckplätze anliegen, beschrieben!

Sockel 3 VL-Mainboard TMC PAT48PG mit 256KB L2-Cache und 32 MB RAM, 1994:

Prozessoren, Intel 486 DX-33, Intel Pentium 75, Intel Pentium 133:

Alle Hardware, die hier und im anderen Beitrag von mir gezeigt wurde, funktioniert noch und es sind auch noch fast alle Handbücher und Treiberdisketten vorhanden.

Das war aber immer noch nicht alles, mehr die nächsten Tage.



[elianda]

ATI Mach 8 Graphics Vantage VGA-Karte mit 512 KB DRAM, 1 MB VRAM und BUS-Maus-Port, 1992:

Verstehe ich nicht, das sieht alles nach DRAM drauf aus.
Wenn die 1 MB Video RAM hat, wozu sind dann die anderen 512 KB ?



[Würstle]

Hat hier noch jemand die Voodoo 5 5500 mit 4 GPU-Lüftern:

http://666kb.com/i/aqma3yvb68k4yzx5i.jpg

3DFX rox! Hatte früher eine Voodoo 2 Banshee + Voodoo 3 3500 (hab ich noch hier).

Ne leider nicht, nur ne Voodoo 5 6000.
Ist aber leider zu "neu" für den Thread.
Ich zeig sie euch trotzdem mal.



[TM30]

Dynamic meint wohl auch die 6000er wenn er was von 4 Lüftern schreibt und auch die 600er zeigt...

und ich finde schon, das die hier reingehört. Ist auf jeden Fall ne Rarität.

http://www.3dfx.ch/gallery/main.php?g2_view=core.DownloadItem&g2_itemId=10159&g2_serialNumber=3

http://www.3dfx.ch/gallery/main.php?g2_view=core.DownloadItem&g2_itemId=10162&g2_serialNumber=3

http://www.3dfx.ch/gallery/main.php?g2_view=core.DownloadItem&g2_itemId=10171&g2_serialNumber=3

---

Hier noch ne seltene Voodoo 5 5500 in der letzten Revision.



[Würstle]

Ne Rarität schon, ist aber neuer als 2000.

Die läuft übrigens immer noch bei mir in nem Server.



[TM30]

Nöö die kam 2000 raus. Erste Prototypen und Studien sogar noch 1999.
