Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

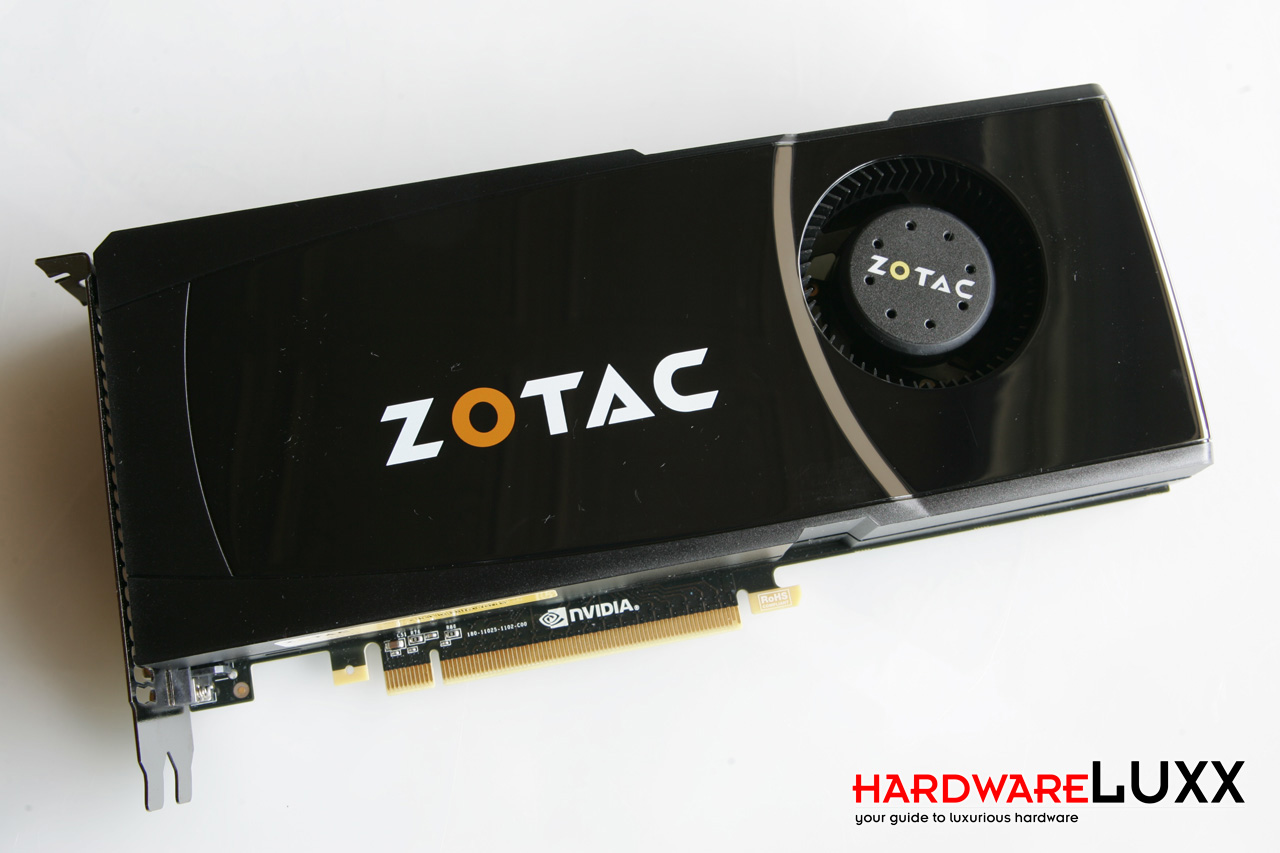

Die Zotac GeForce GTX 470 kommt mit einem schwarzen PCB daher, das 25 cm misst. Die Karte ist somit zwei Zentimeter kürzer als die GeForce GTX 480, aber etwas länger als die ATI Radeon HD 5850. Der Kühler ist weit weniger aufwendig konstruiert als bei der GeForce GTX 480 und kommt beispielsweise ohne Heatpipes und die große Metallfront aus. Ein 65-mm-Lüfter sorgt für die nötige Frischluft.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

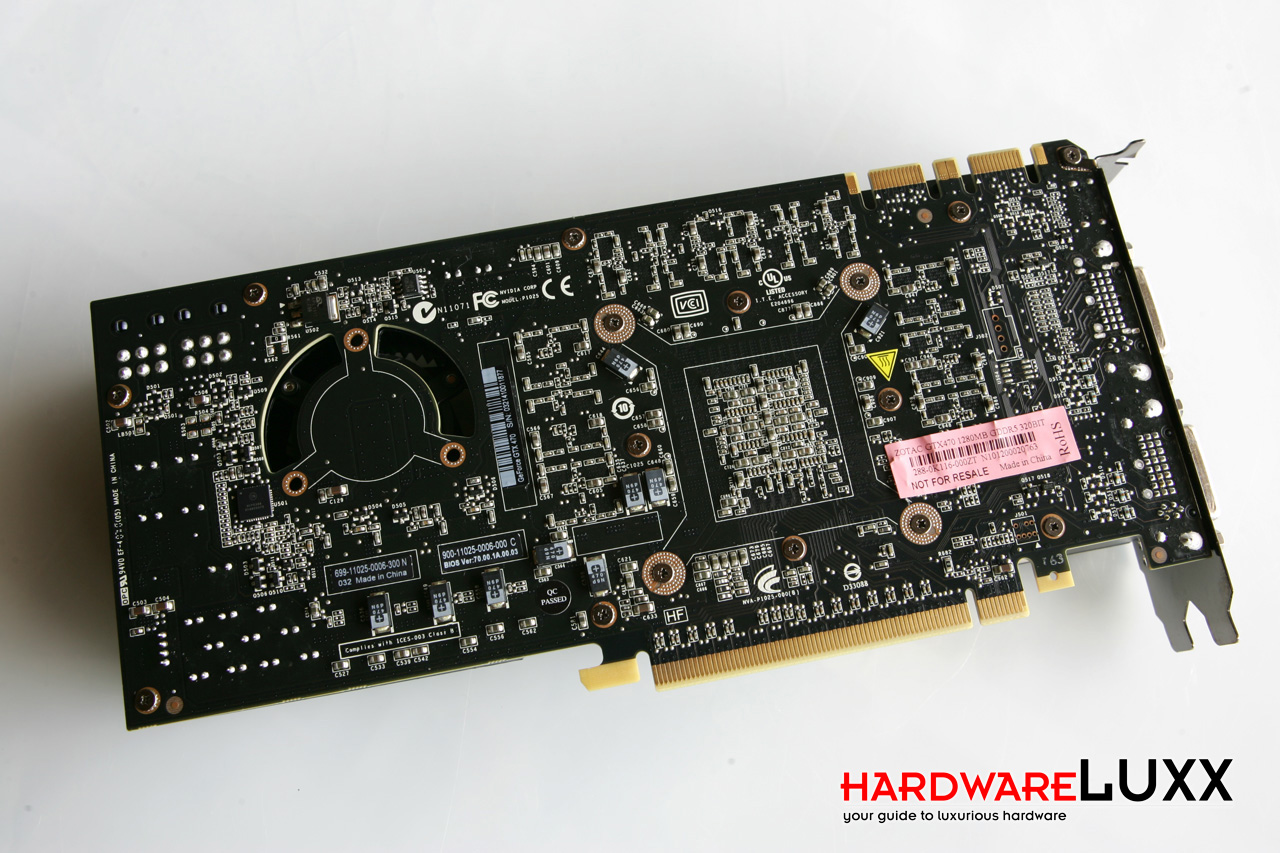

Die Rückseite präsentiert das schwarze PCB noch einmal etwas detaillierter. Ebenfalls sichtbar wird dann auch die Öffnung im PCB, über die der Lüfter frische Luft ansaugen kann.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

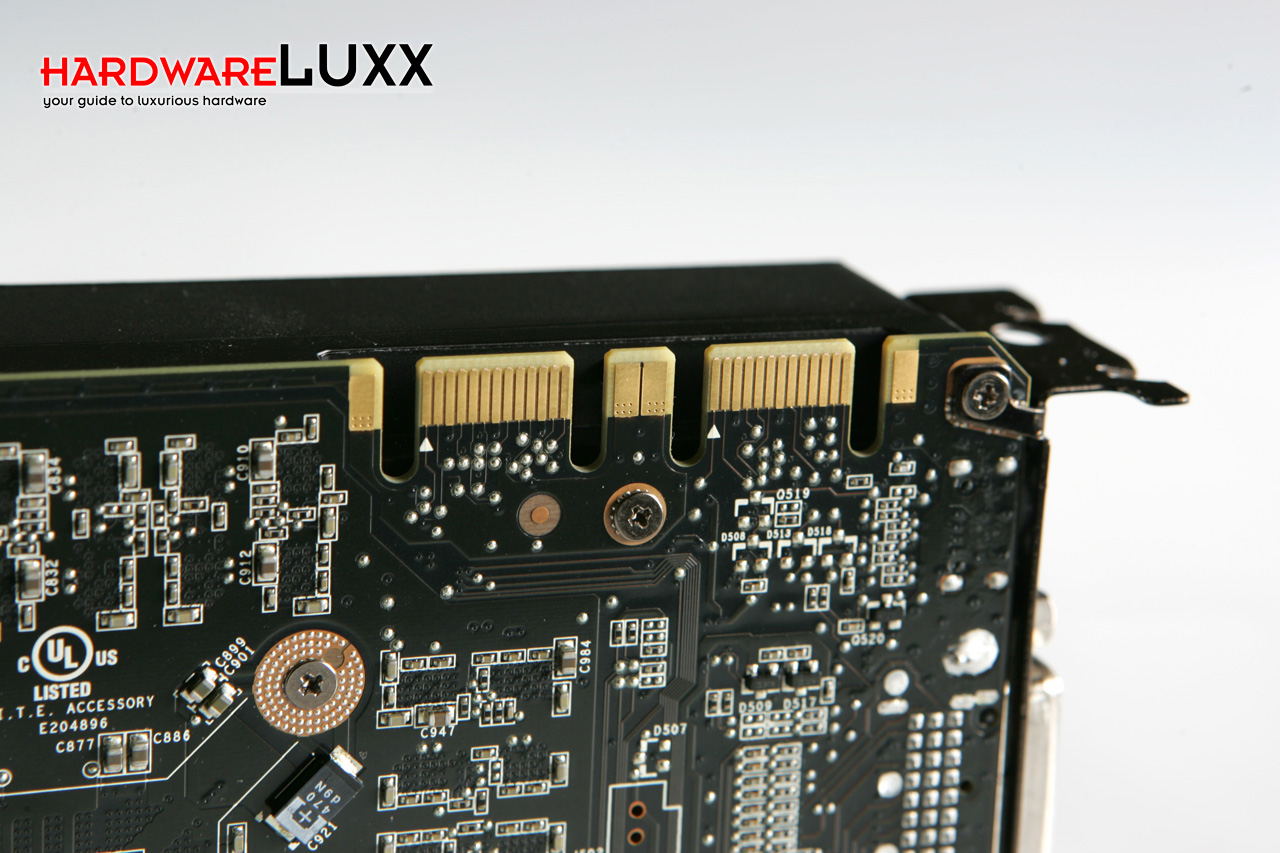

Über zwei SLI-Anschlüsse lassen sich alle GeForce-GTX-470-Karten auch im SLI und 3-Way-SLI betreiben.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

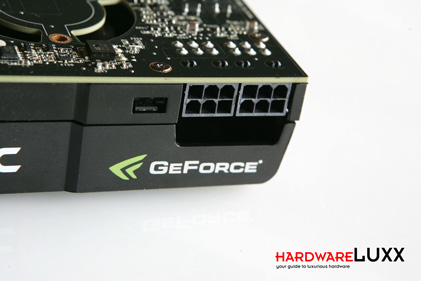

NVIDIA hat die maximale Leistungsaufnahme auf 225 Watt festgelegt. Daher reichen auch die beiden 6-Pin-PCI-Express-Stromanschlüsse aus.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

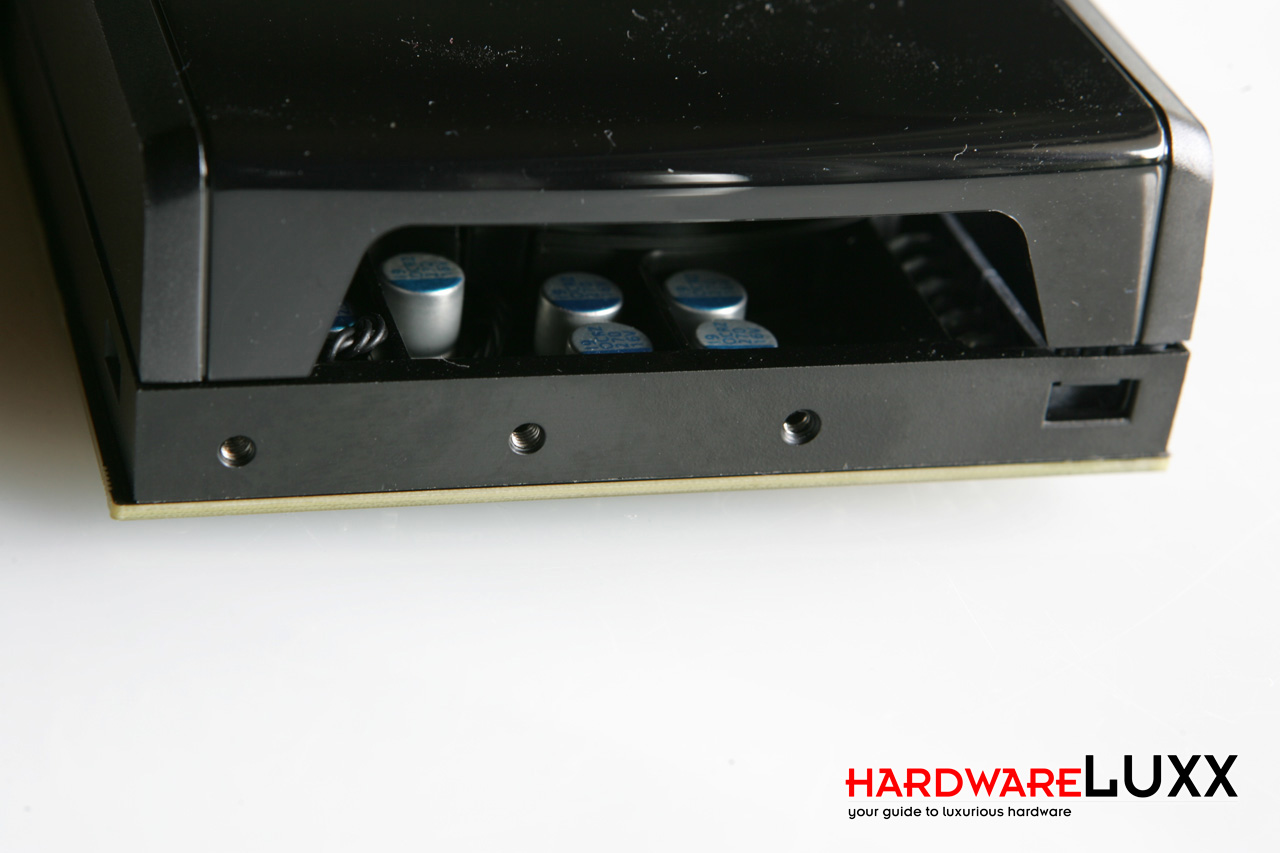

Auch am hinteren Ende der Karte greift das Kühlkonzept. Hier wird ein Teil der warmen Luft nach Außen geblasen.
Durch Klick auf das Bild gelangt man zu einer vergrößerten Ansicht

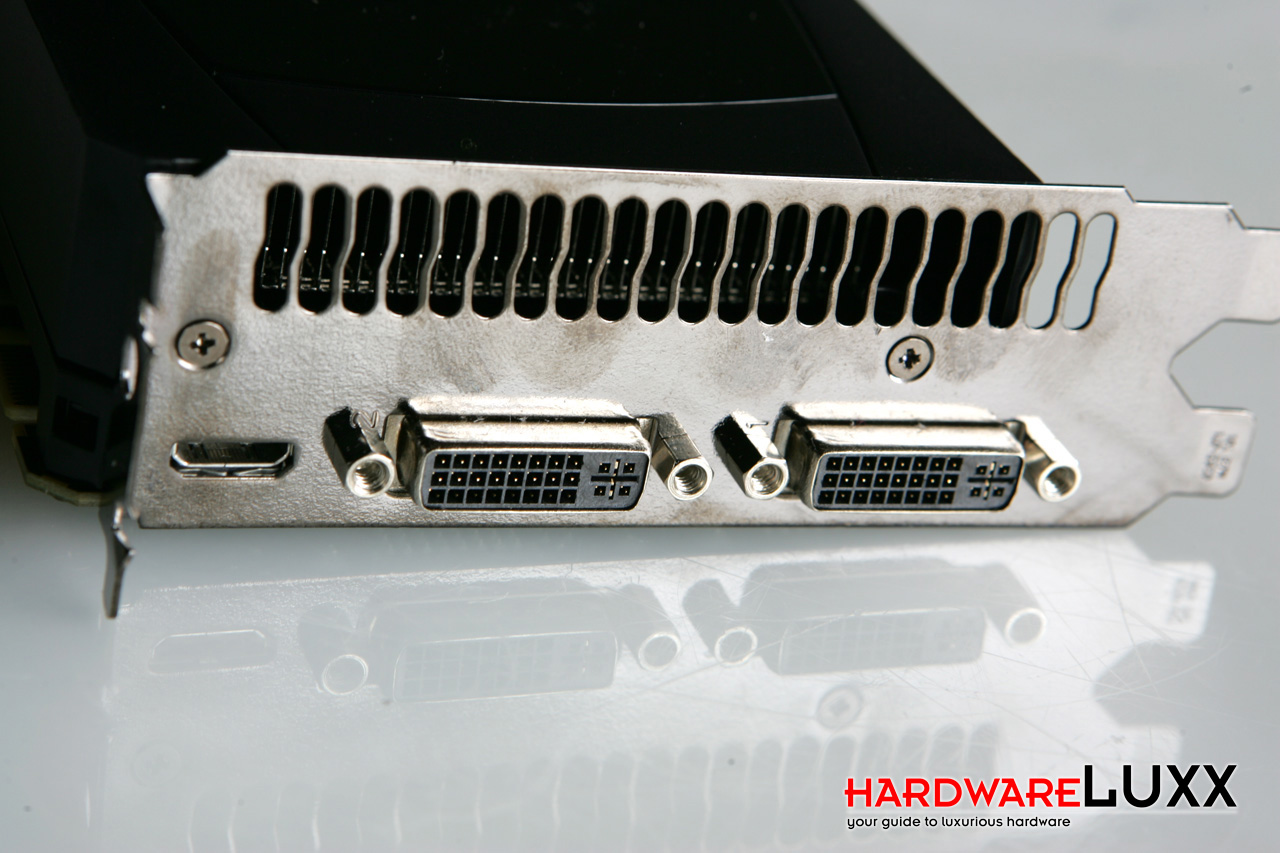

Neben der Lüfter-Öffnung, aus der die warme Luft hinausgeblasen wird, sieht NVIDIA auf der Slotblende noch zwei Dual-Link-DVI- sowie einen Mini-HDMI-Ausgang vor.
