Nun wollen wir uns noch die I/O-Leistung für angeschlossene SATA- und M.2-Laufwerke sowie die Netzwerkverbindungen anschauen. Bei den Benchmarks gilt, dass wir hier keinerlei Vergleiche zu anderen Mainboard-Tests anstellen können, da die verwendete Hardware sich vollkommen unterscheidet. Dies trifft sowohl auf die Tests der Datenübertragung für SATA und M.2 als auch für Messungen wie die Leistungsaufnahme zu.
M.2-NVMe-Leistung
Der M.2-Anschluss ist über den Chipsatz angebunden und bietet vier PCI-Express-3.0-Lanes. Wir haben eine Corsair MP600 Pro mit einer Kapazität von 1 TB eingesetzt und durch die Benchmarks gejagt. Diese bzw. der Controller versteht auch PCI-Express 4.0 und wird dementsprechend an dieser Stelle eingeschränkt in der Leistung.
Die Corsair MP600 Pro kann in dem M.2-Steckplatz des ASRock Rack 1U4LW-ICX/2T bzw. des Mainboards also nicht zeigen, was sie kann. Bei 3,5 bzw. 2,1 GB/s limitiert hier also die Anbindung der SSD an das System. Wer auf eine schnelle Anbindung der SSD angewiesen ist und diesen Vorteil auch nutzen kann, wird hier also eine andere Lösung finden müssen. Die PCI-Express-Anschlüsse lassen den Einsatz von schnellen SSDs über Adapterkarten zu.
SATA-Leistung
Für die Leistung der SATA-Ports haben wir eine Samsung 840 Evo mit 256 GB über einen der SATA-Anschlüsse an das ASRock Rack 1U4LW-ICX/2T angeschlossen.
Bei knapp über 500 MB/s ist das Maximum der SATA-Schnittstelle erreicht und entsprechend würden alle SATA-Laufwerke auf diese Durchsatzraten kommen. Die Anbindung stellt hier die Limitierung dar.
Netzwerk-Leistung
Mit zwei 10-GbE-Anschlüssen ist das ASRock Rack 1U4LW-ICX/2T mit schnellen Netzwerkverbindungen ausgestattet. Eben darum haben wir die Anschlüsse an einen Switch mit 10-GBit/s-Ethernet angeschlossen, die entsprechende Verbindung wurde ohne Probleme hergestellt.

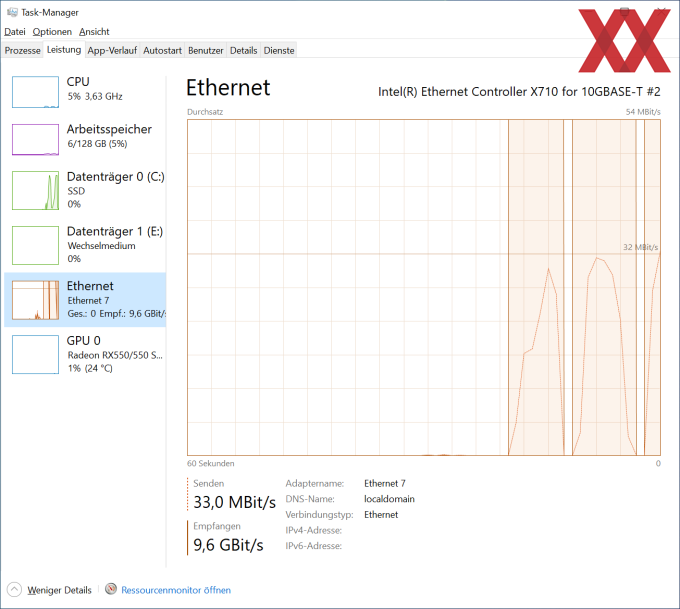

Natürlich haben wir uns auch angeschaut, welche Datenübertragungsraten hier erreicht werden. Dazu haben wir das per 10 GBit/s ans Netzwerk angebundene System genutzt, um ein paar Daten durch das Netzwerk zu bewegen.
An beiden 10GbE-Anschlüssen konnten wir den maximalen Durchsatz erreichen. Bei 9,2 GBit/s werden die theoretischen 10 GBit/s mit dem dazugehörigen Overhead weitestgehend ausgenutzt. Da das ASRock Rack 1U4LW-ICX/2T über zwei dieser Anschlüsse verfügt, können zwei Verbindungen mit 10GbE aufgebaut und diese auch zusammengefasst (Bonding) werden.
