Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
Corsair HX850

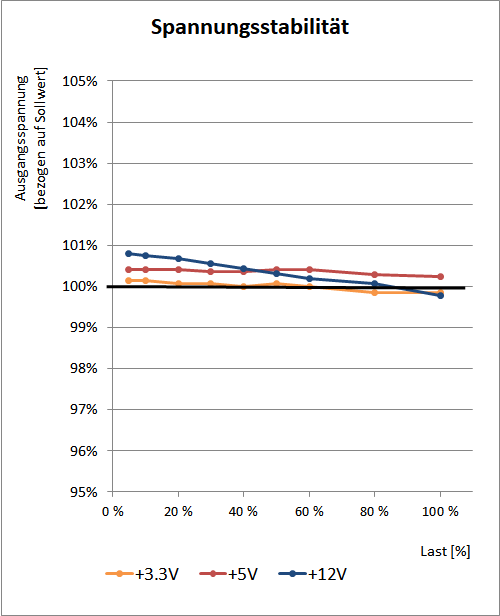

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Corsair HX850 mit einer sogar für diese Klasse ausgesprochen guten Performance überraschen. Die Nebenspannungen fallen über den Lastbereich nur um 0,3 % bzw. 0,2 % ab, womit sich das HX850 auch im Vergleich zur High-End-Konkurrenz sehr gut sehen lassen kann. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von zehn Prozent Last bis Volllast nur geringe 1,0 %. Auch macht die einheitliche Lage der Spannungen knapp oberhalb der Solllinie im Toleranzfeld einen guten Eindruck.

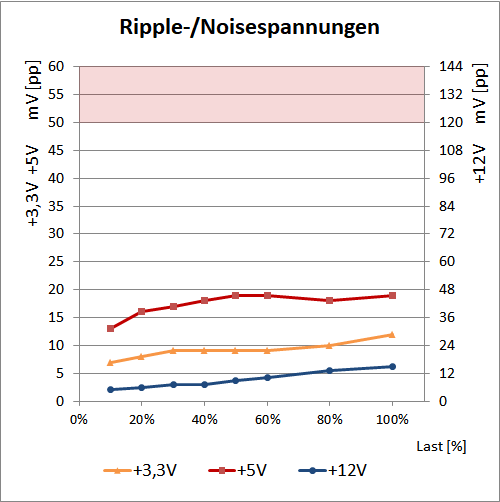

Exzellent sieht die Lage auch bei den Ripple-/Noise-Spannungen aus. Das Corsair HX850 kann mit max. 12 bzw. 19 mV(pp) auf 3,3 Volt und 5 Volt ordentliche Werte zeigen, welche dieser Klasse angemessen sind. Die 12V-Seite sieht noch etwas besser aus und bietet mit max. 15 mV(pp) einen für diese Klasse erstaunlich niedrigen Wert.
Das Corsair HX850 kann im Bereich Qualität der Ausgangsspannungen ein sehr gute Figur abgeben. Die Spannungen sind sehr gut ausgeregelt und die Ripple-/Noisespannungen sind ebenfalls sehr gut zu bezeichnen.
