Ausgangsspannungen
Werbung
Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
Thermaltake Smart Pro RGB 750W

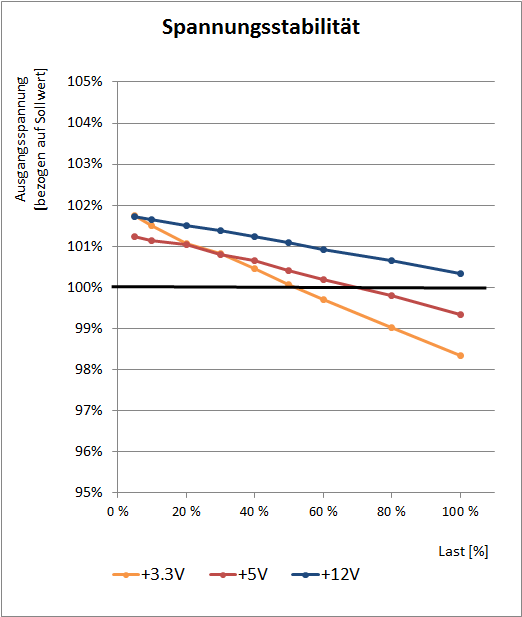

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Thermaltake Smart Pro RGB 750W eine solide Performance zeigen. Die Nebenspannungen fallen über den Lastbereich um 3,4 % bzw. 1,9 % ab, womit das Thermaltake Smart Pro RGB 750W sicher im zulässigen Toleranzbereich liegt. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von 10-%-Last bis Volllast nur vergleichsweise geringe 1,4 %. Für ein Mittelklasse-Netzteil, zwar mit DC-DC-Wandlern, aber ohne High-End-Topologie, eine solide Performance, wobei auch die Lage der Spannungen im Toleranzfeld einen guten bzw. zuverlässigen Eindruck macht.

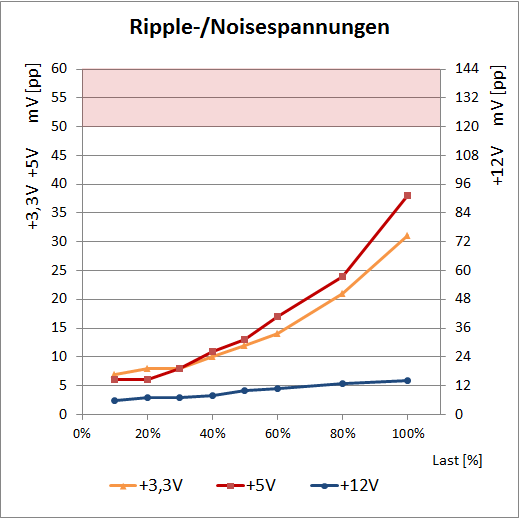

Brauchbar sieht die Lage auch bei den Ripple-/Noise-Spannungen aus. Das Thermaltake Smart Pro RGB 750W kann mit max. 31 mV(pp) auf 3,3 Volt und 38 mV(pp) auf 5 Volt ordentliche Werte zeigen, welche das erlaubte Maximum von 50 mV(pp) deutlich unterschreiten. Die 12V-Seite sieht deutlich besser aus und bietet mit max. 15 mV(pp) einen für diese Klasse erstaunlich niedrigen Wert.
Das Thermaltake Smart Pro RGB 750W kann im Bereich Qualität der Ausgangsspannungen keine neuen Bestwerte setzen, aber eine solide und zuverlässige Performance zeigen. Die Spannungen sind sicher ausgeregelt und die Ripple-/Noisespannungen sind ebenfalls als solide zu bezeichnen.
