Messwerte (Effizienz, Spannungsstabiltität)
Seit der Einführung des 80PLUS-Programms vor knapp acht Jahren ist der Netzteilwirkungsgrad immer mehr in den Mittelpunkt gerückt. Das für Kunden einfach zu verstehende System hinter 80PLUS ermöglicht auch eine werbewirksame Vermarktung des Qualitätsfaktors Wirkungsgrad. Da das System der Zertifizierung bei dem Unternehmen, welches hinter 80PLUS steht, nicht unbedingt als manipulationssicher zu betrachten ist und sich insgesamt auch eher an den Interessen der Unternehmen als an den der Endkunden orientiert, sollte 80PLUS nicht überwertet werden. Keinesfalls darf man es als Qualitätssiegel für das gesamte Netzteil verstehen, denn die Effizienz ist nur ein Merkmal von vielen, welche für ein gutes Netzteil relevant sind. Vor dem Kauf eines Netzteils sollte man sich daher auch weiterhin aus verschiedenen objektiven Quellen informieren.
Unabhängig von 80PLUS: Das Schöne am Thema Netzteileffizienz ist, dass der Kunde mittlerweile mehrere Gründe für den Kauf eines darin besonders guten Netzteils finden kann. Er kann es zum wirklichen Einsparen von Energiekosten nutzen, er kann sein grünes Gewissen durch das eingesparte Kraftwerks-CO2 etwas beruhigen, aber der wahrscheinlich wichtigste Grund ist, dass eine hohe Effizienz auch an neueste und beste Technik glauben lässt. Daher ist ein Blick auf die Qualität der Ausgangsspannungen weiterhin wichtig, denn ein gutes Netzteil soll effizient UND stabil arbeiten.
Wirkungsgrad
Da sich mit unserer Teststation neben der Leistungsaufnahme aus dem Stromnetz auch die an den (imaginären) PC abgegebene Leistung bestimmen lässt, können wir damit auch quantitative Vergleiche der getesteten Netzteile vornehmen. Wir bestimmen dabei einmal die Effizienz über den Lastbereich des Netzteils selber und dann noch zum praxisnahen Vergleich an drei für alle Netzteile gleichen Punkten.

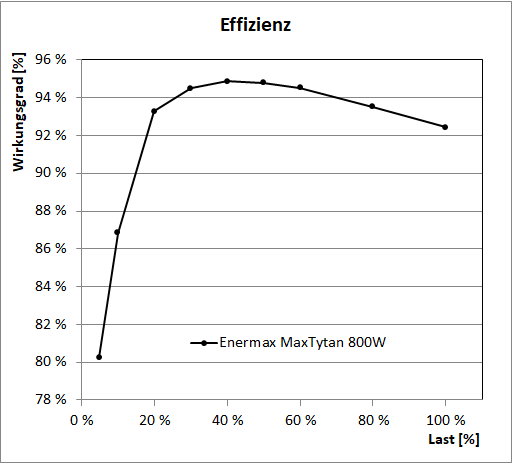

Die Effizienzmessungen lassen wir mittlerweile bei sehr niedrigen fünf Prozent Last beginnen, was hier 40 Watt an abgegebener Leistung entspricht. Aufgrund dieser sehr niedrigen Last und der Tatsache, dass dieser außerhalb des normalen und optimierten Arbeitsbereiches eines PC-Netzteils liegt, ist der Wirkungsgrad hier meist noch recht niedrig, wobei das Enermax MaxTytan 800W Platinum hier bei vergleichweise guten 80,3 % liegt. Bei zehn Prozent Last (80 Watt Ausgangsleistung) werden dann bereits ebenfalls gute 86,9 % erreicht.
Bei einer Belastung von 20 % erreicht unser Testkandidat langsam seinen eigentlichen Arbeitsbereich. Der Wirkungsgrad liegt dann bei exzellenten 93,3 %. Im Bereich von 40 bis 60 % an Auslastung erreichen die Netzteile üblicherweise ihr Wirkungsgradmaximum, so auch das 800 W starke MaxTytan von Enermax mit 94,9 % bei 40-%-Last. Positiv ist, dass das MaxTytan 800W im Last-Bereich von 20- bis 80-%-Last über der Wirkungsgradmarke von 93 % bleiben kann. Danach fällt die Wirkungsgradkurve wie üblich wieder etwas ab und erreicht bei Volllast noch sehr gute 92,7 %.
Auch bei diesem Test haben wir an den für die 80PLUS-Zertifizierung wichtigen Lastpunkten unsere Spannungsquelle kurz auf 115V / 60 Hz umgestellt, um die 80PLUS-Einstufung überprüfen zu können. Unsere Lastverteilung entspricht zwar nicht exakt der vom 80PLUS-Labor verwendeten, aber für eine grobe Einschätzung sollte es reichen.
| Lastpunkte | 10 % | 20 % | 50 % | 100 % |
| 80PLUS Titanium (Mindestwerte) | 90 % | 92 % | 94 % | 90 % |
| Enermax MaxTytan 800W | 90,0 % | 93,0 % | 93,7 % | 90,7 % |
Das Enermax MaxTytan 800W erreicht die für 80PLUS Titanium erforderlichen Mindestwerte an drei von vier Messpunkten. Den kleinen Rückstand von 0,3 Prozentpunkten am dritten Messpunkt (50 % Last) tolerieren wir aufgrund von Messungenauigkeiten und der leicht abweichenden Belastung.
Auch wenn das Enermax MaxTytan nicht ganz so souverän wie z.B. das Seasonic Prime 850W Titanium punkten kann, welches beim dritten Messpunkt übrigends auch nur äußerst knapp den Vorgabewert erreicht hat, so bietet das MaxTytan 800W dennoch eine außerordentlich hohe Effienz. Der Vollständigkeit halber sei erwähnt, dass die MaxTytan aktuell (noch?) nicht ein ETA-/LAMDA-Rating von Cybenetics erhalten haben.

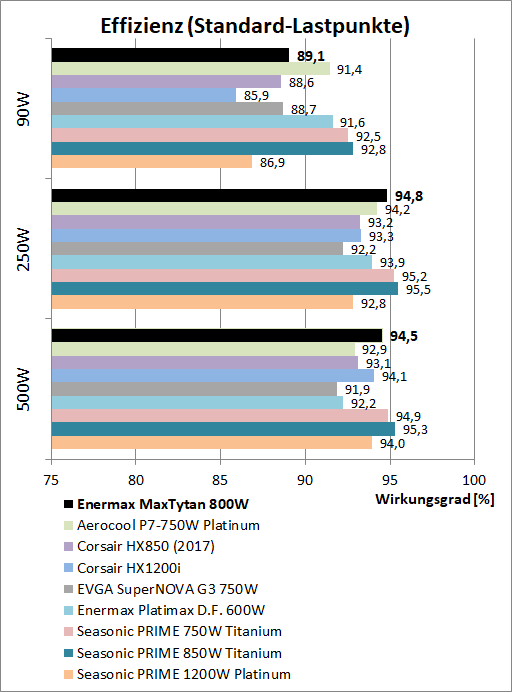

Interessant ist auch der direkte Vergleich an drei festen Lastpunkten, da sich hier die Netzteile direkt miteinander vergleichen lassen, als ob man sie in demselben Rechner verwendet. Der erste Punkt mit 90-Watt-Leistungsaufnahme entspricht älteren Office-PCs oder einem modernen Mittelklasse-System im Idle. Das Enermax MaxTytan 800W erreicht hier mit 89,1% einen insgesamt ordentlichen Effienzwert, welcher im Bereich liegt, den sehr gute Gold- oder gute Platinum-Modelle erreichen. Mit Seasonics Prime-Titanium-Serie kann das MaxTytan bei diesem niedrigen Lastpunkt allerdings nicht mithalten. Auch das hauseigene Platimax D.F. 600 W kann an diesem Niedriglastpunkt eine bessere Effizienz zeigen.
Bei etwas höheren Werten, in diesem Falle 250-Watt-Leistungsaufnahme des Systems, kann das Enermax MaxTytan 80 0W sich dann deutlich besser platzieren und fast zu den den Prime Titanium aufschließen. Bei 500 W ist die Effizienz des Enermax MaxTytan 800 W als ebenfalls exzellent zu bezeichnen, womit es sich auch wieder von den Vergleichsmodellen mit Platinum-Rating absetzen kann.
Der Wirkungsgrad des Enermax MaxTytan 800 W ist insgesamt als exzellent zu bezeichnen und liegt ab dem niedrigen Lastbereich auf sehr hohem Niveau, welches aktuell nur von Seasonics Prime Titanium geschlagen werden kann.
