Die Qualität der Ausgangsspannungen ist eines der wichtigsten Merkmale eines Netzteils, eigentlich noch deutlich wichtiger als seine Effizienz. Arbeitet ein Netzteil nicht stabil bzw. liefert stark schwankende Spannungen, kann die Funktion des Rechners beeinträchtigt werden. Wir schauen uns daher einmal an, wie sich die Spannungen unter Last verändern und ob sie im durch den ATX Design Guide festgelegten Toleranzbereich bleiben. Dieser erlaubt Abweichungen von +/- 5 % von der Sollspannung, der Wertebereich der Diagramme entspricht genau diesem Toleranzbereich.
Weiterhin schauen wir uns die Qualität der Ausgangsspannungen per Oszilloskop im Detail an. Die so genannten Ripple-/Noisespannungen sind hochfrequente Wechselspannungen, die auf die eigentliche Ausgangs-Gleichspannung aufgeprägt sind. Sie entstehen durch die Arbeitsweise von Schaltnetzteilen und werden je nach Güte des Netzteildesigns bzw. seiner Ausgangsfilter mehr oder weniger stark herausgefiltert. Im ATX Design Guide ist festgelegt, dass auf 12 Volt Werte von 120 mV (pp, "peak-to-peak"), bei 3,3 Volt und 5 Volt 50 mV (pp) auftreten dürfen.
Enermax MaxTytan 800W

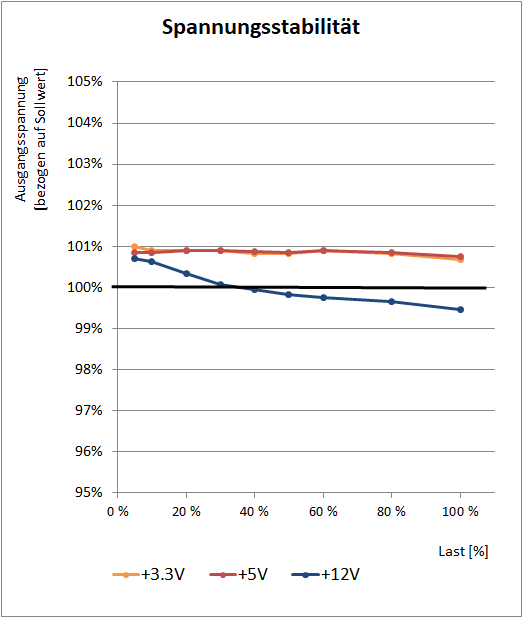

Beim Thema Spannungsregulierung unter gleichmäßig verteilter Last kann das Enermax MaxTytan 800W eine sehr gute Leistung zeigen. Die Nebenspannungen bleiben über den Lastbereich fast konstant und schwanken insgesamt nur um 0,3 % bzw. 0,2 %, was ein sehr niedriger Wert ist. Auf 12V-Seite beträgt die Schwankungsbreite im Bereich von 10-%-Last bis Volllast nur noch vergleichsweise niedrige 1,3 %. Auch macht die einheitliche Lage der Spannungen knapp oberhalb der Solllinie im Toleranzfeld einen guten Eindruck.

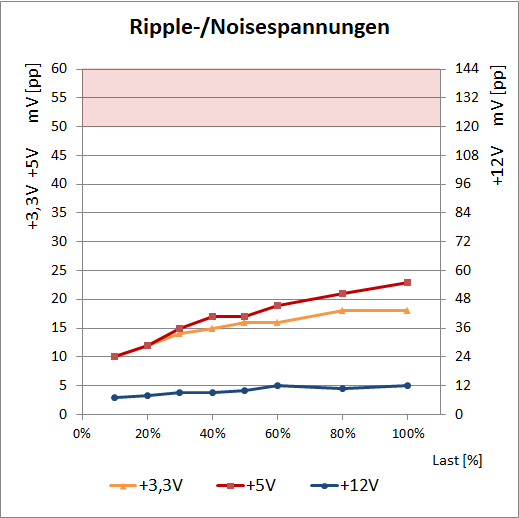

Bei den Ripple-/Noise-Spannungen sieht die Lage insgesamt gut aus. Das Enermax MaxTytan 800W kann mit max. 18 bzw. 23 mV(pp) auf 3,3 Volt und 5 Volt solide Werte zeigen, welche für ein High-End-Modell aber üblich sind. Die 12V-Seite sieht ein gutes Stück besser aus und bietet mit max. 12 mV(pp) einen auch für diese Klasse vergleichsweise niedrigen Wert.
Das Enermax MaxTytan 800W kann im Bereich Qualität der Ausgangsspannungen eine gute Figur abgeben. Die Spannungen sind teilweise sehr gut ausgeregelt und die niedrigen Ripple-/Noisespannungen sind auch als positiv zu bewerten.
