Am Verpackungsdesign hat Seasonic bei der neuen ATX-3.1-Version nur einige Kleinigkeiten verändert, was die Sache für die Kunden leider nicht einfacher macht. Die Farben auf dem Karton sind nun anders angeordnet und unterhalb des FOCUS ist ein ATX 3 hinzugekommen, aber zumindest bei unserem Testsample ist nirgendwo auf dem Karton ein Hinweis auf ATX 3.1 oder PCIe 5.1 zu finden, nur ATX 3 und PCIe 5 werden erwähnt.
Im Online-Handel sollte das aber weniger ein Problem sein, da die neuen Versionen dementsprechend andere EAN-Nummern tragen. Ein weiteres Unterscheidungsmerkmal ist die Tatsache, dass die neue Version nun auf dem Lüftergitter teilweise weiße Streifen trägt, was auf dem auf der rechten Seitenfläche des Kartons abgedruckten Produktbild zu sehen ist. Plus, dass die neue Version nun eine etwas kryptische Modellnummer trägt, z.B. SRP-FGX102-A5A32SF (ATX 3.1) statt SSR-1000FX³ (ATX 3.0) beim 1.000-W-Modell

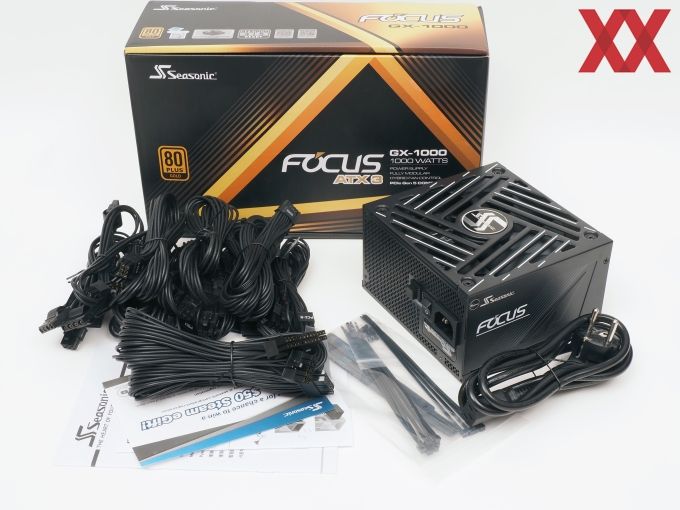

Der Lieferumfang des Seasonic FOCUS GX-1000 ATX 3.1 ist unverändert umfangreich und der Klasse angemessen. Neben den obligatorischen Dingen wie den modularen Anschlusskabeln, dem Netzkabel, einem Schraubenset und einem Handbuch liegen eine Reihe von weiteren Dingen bei. Neben vielen Kabelbindern in Einweg- und Klett-Ausführung wäre da der "Überbrückungsstecker" zu nennen, der auf den 24-Pin-ATX-Stecker gesteckt werden kann, um das Netzteil auch ohne angeschlossenes System starten zu können.

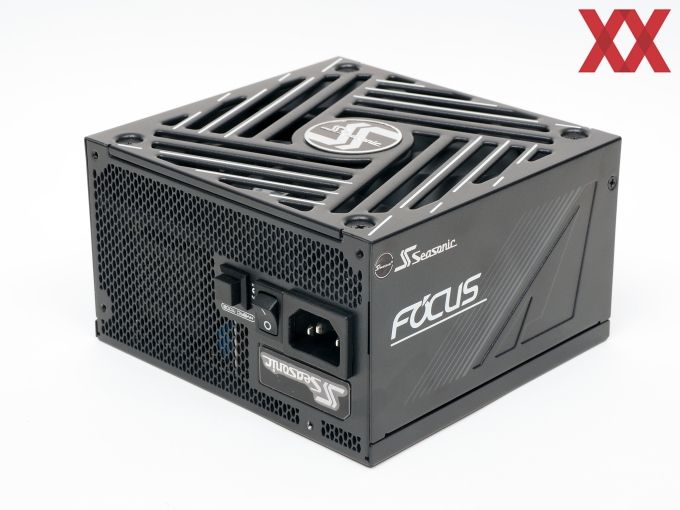

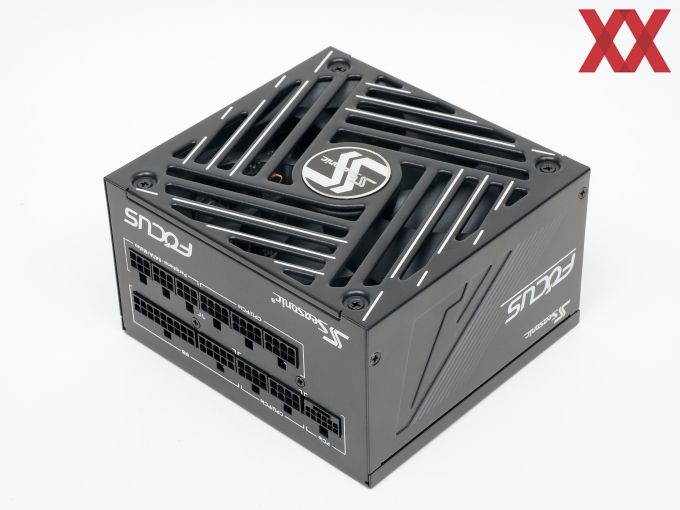

Die neuen FOCUS GX ATX 3.1 sind bezogen auf die Vorgängerrevision, die erstmalig ATX-3.0-Kompatibilität mitgebracht hat, äußerlich nahezu unverändert geblieben. Wie erwähnt sind die weißen Streifen auf einigen Stegen des Lüftergitters die einzig deutlich sichtbare Veränderung am Design. Das Design der Seitenflächen mit der Prägung sowie Hersteller- und Modellnamen ist bis auf eine Linie unter dem FOCUS-Schriftzug ist ebenfalls unverändert. Auch die Gehäusefarbe in Anthrazit ist gleichgeblieben.
Daher kommt auch beim FOCUS GX-1000W ATX 3.1 wieder der 135-mm-Lüfter zum Einsatz, den Seasonic bei der Vorgängerserie eingeführt hat. Der Einsatz eines 135-mm-Lüfters ist insofern eine Besonderheit, weil die Gehäuselänge der neuen FOCUS GX weiterhin nur 140 mm beträgt. Bei diesen Gehäuseabmessungen werden eigentlich immer 120-mm-Lüfter verwendet, da sonst zu wenig Platz für einen größeren Lüfter vorhanden ist. Von den 140 mm Außenmaß des Netzteilgehäuses gehen schließlich noch die Wandstärken auf beiden Seiten ab und damit bleiben bei einem 135-mm-Lüfter im Inneren nur ein knapper Millimeter Luft, um den Lüfter im Netzteilgehäuse unterzubekommen. Seasonic hat dies dadurch gelöst, dass die Verschraubung der Gehäuseteile nun an den Seitenteilen erfolgt, was an Front und Rückseite die wertvollen Millimeter Platz für den Lüfter schafft.

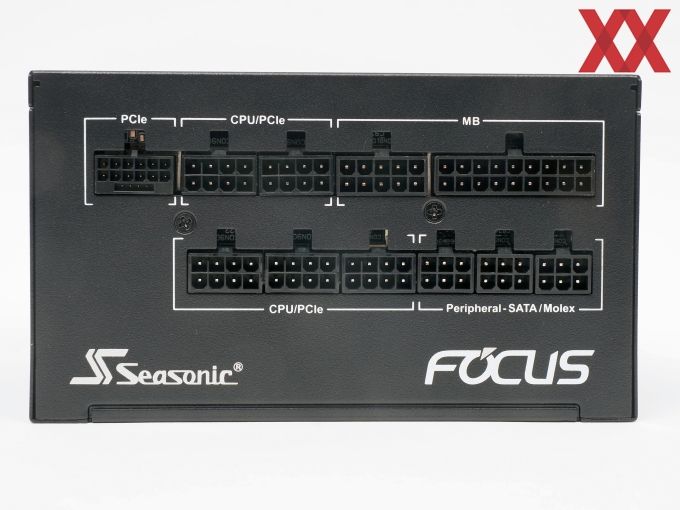

Das Anschlussfeld des voll-modularen Kabelmanagements wurde schon beim FOCUS GX-1000 ATX 3.0 überarbeitet, ist aber nun für das neue ATX-3.1-Modell erneut komplett verändert worden, was schon einen Hinweis darauf gibt, dass Seasonic auch das Innenleben grundlegend überarbeitet hat.
Die Anzahl der jeweiligen Typen von Anschlussbuchsen ist fast identisch geblieben, nur eine sechspolige Buchse für Peripherieanschlüsse ist weniger vorhanden. Auch wenn sich die Anordnung der Buchsen komplett verändert hat, so sind sie weiterhin vorbildlich beschriftet und durch Linien gruppiert.

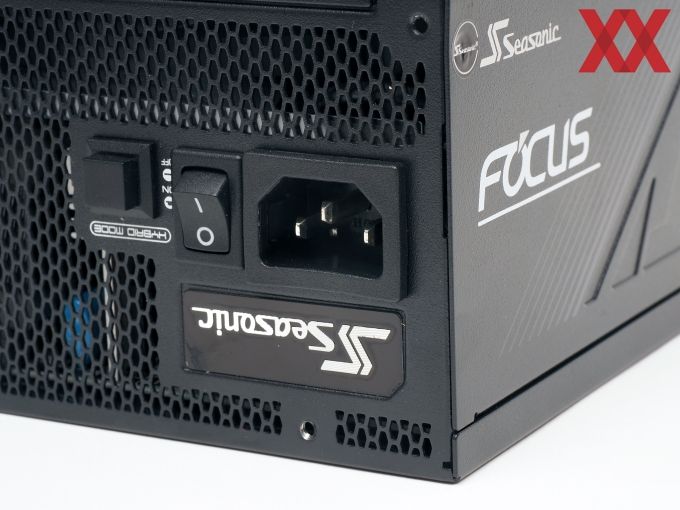

Auf der Außenseite sind neben Netzschalter und Netzbuchse wieder das Herstellerlogo und einen Druckschalter für den Modus der Lüftersteuerung verbaut. Mit diesem kann die Lüftersteuerung zwischen einem rein aktiven Modus, bei dem der Lüfter stets läuft, und einem semipassiven Modus, bei dem der Lüfter im Niedriglastbereich ausgeschaltet bleibt, umgeschaltet werden.

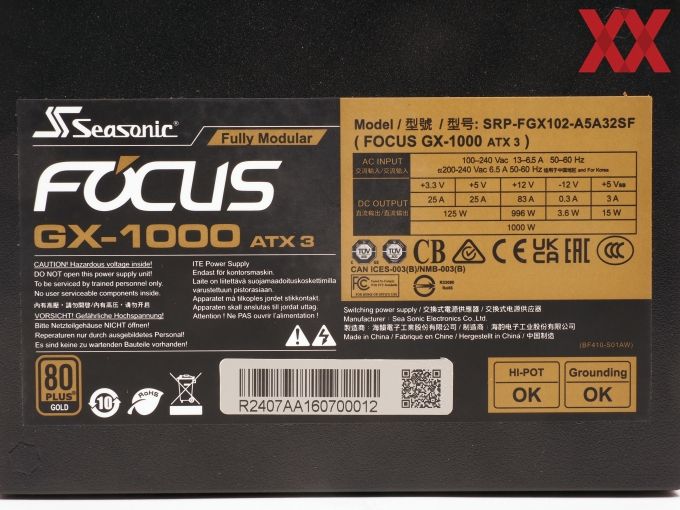

Beim Thema Leistungsfähigkeit weist das FOCUS GX-1000 ATX 3.1 identische Werte zum Vorgänger auf, was aber nicht weiter verwundert. Die Gesamtleistung von 1.000 W ist vollständig auf der 12-V-Schiene verfügbar, was einer nominalen maximalen Stromstärke von 83 A entspricht. Die Nebenspannungen 3,3 V und 5 V sind mit je 25 A dimensioniert und haben eine kombinierte Leistung von 125 W.

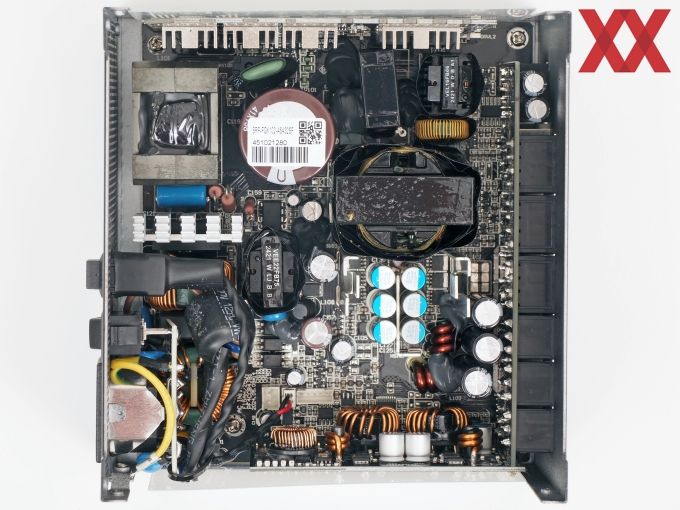

Im Inneren des FOCUS GX-1000 ATX 3.1 hat Seasonic hingegen eine Menge verändert, denn das Platinenlayout unterscheidet sich komplett von dem des ATX-3.0-Vorgängers. Seasonic hat bei den FOCUS GX-1000 ATX 3.1 erstmalig seine OptiSink-Technologie eingebaut, was die Kühlung der Netzteilkomponenten und damit auch die Stabilität und Lebensdauer der Bauteile erhöhen soll. Ein verbesserter "Airflow" ist natürlich potenziell auch gut für die Betriebslautstärke.

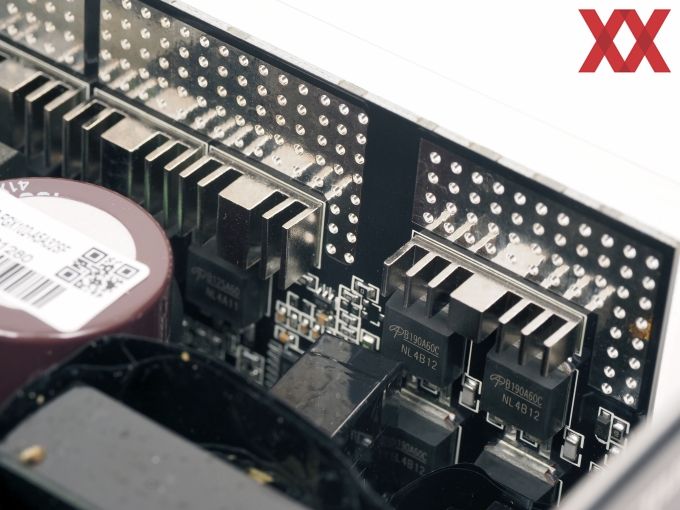

Die grundlegende Topologie auf Basis der LLC-Resonanzwandler-Topologie ist unverändert, aber Seasonic hat einige Baugruppen neu angeordnet und teilweise auf eigene Tochterplatinen ausgelagert. So sind u.a. die FETs, die üblicherweise auf der Hauptplatine aufrechtstehend platziert sind und mit großen Kühlkörpern auf Temperatur gehalten werden, auf eine Tochterplatine an der Seite verlegt worden. Mit dieser sind sie verlötet und mit weiteren eher kleinen Kühlkörpern versehen, was die Wärmeübertragung und -ableitung deutlich verbessern soll, siehe Bild unten.
Durch den Verzicht auf die großen FET-Kühlkörper in der Mitte der Hauptplatine steht insgesamt mehr Platz zur Verfügung, was u.a. auch einen besseren Airflow ermöglicht.
Im Eingangsbereich des Seasonic FOCUS GX-1000 ATX 3.1 ist ein Elektrolytkondensator von Nippon Chemicon mit einer Kapazität von 820 uF und einer Spannungsfestigkeit von 400 V verbaut. Sekundärseitig stammen die Elkos aus den Regalen von Nippon Chemicon, Nichicon und Rubycon, also allesamt von japanischen Marken.
Die Veränderungen von ATX 3.0 zu ATX 3.1 haben wir in der Einleitung bereits angesprochen. Aufgrund der lockeren Anforderungen in Sachen Stützzeit ist ein ATX-3.1-Netzteil streng genommen nicht abwärtskompatibel zu ATX 3.0, somit also de facto technisch schlechter, was für sich natürlich etwas seltsam ist. In der Praxis wird das wohl aber eher keine Rolle spielen. Zumindest nicht bei Premium-Netzteilherstellern, die Wert auf ihr Produkt legen.
So ist beim FOCUS GX-1000 ATX 3.1 die Kondensatorkapazität im Eingangsbereich mit 820 uF etwas geringer als beim Vorgänger mit 890 uF, aber das kann auch andere Gründe haben und nur eine Messung der tatsächlich erreichten Stützzeiten wäre aussagekräftig. Nicht direkt relevant für Netzteile ist ein weiterer neuer Teil von ATX 3.1, welcher deutlich höhere Lastspitzen bei der 12V-Versorgung über den PCIe-Slot erlaubt, was aber in erster Linie ein Thema - oder Problem - für Mainboard-Hersteller werden wird.
Erwartungsgemäß sind beim Seasonic FOCUS GX-1000 ATX 3.1 ebenfalls alle wichtigen bzw. nötigen Schutzschaltungen verbaut. Die Überstromsicherungen (OCP) auf den Nebenspannungen 3,3 V und 5 V lösen beide bei ca. 35 A aus. Auf 12 V konnten wir bei alleiniger Last auf dieser Schiene die Sicherung bei 115 A auslösen, was knapp 1.400 W an Leistung entspricht. Bei verteilter Last auf allen drei Spannungsschienen erfolgte die Abschaltung bei knapp über 1.400 W.
