Im Rahmen eines Editors Days zur GeForce-RTX-50-Serie konnten wir uns die Founders-Edition-Karten anschauen und auch einen Blick auf das PCB der GeForce RTX 5090 werfen. Wie bereits in den vorherigen Meldungen erwähnt, wird es eine Founders Edition der GeForce RTX 5090, GeForce RTX 5080 und GeForce RTX 5070 geben. Die GeForce RTX 5070 Ti wird jedoch vollends von den Boardpartnern abgedeckt.
Das Design der Founders Edition und die Tatsache, dass sich die Lüfter nun alle auf einer Seite befinden, der 12VHPWR-Anschluss um 90 ° gedreht und nach hinten ausgerichtet ist sowie das kompakte Design haben wir bereits angesprochen. Das extrem kompakte PCB eröffnet für NVIDIA neue Möglichkeiten, was die Kühlung betrifft. Mit der GeForce-RTX-40-Serie setzten NVIDIA und Boardpartner bei vielen ihrer Modelle auf ein Flow-Through-Design. Der hintere der zwei oder drei Axiallüfter kann dabei meist frei von irgendwelchen Hindernissen seinen Luftstrom durch den Kühler drücken.
Mit der GeForce RTX 5090 und GeForce RTX 5080 führt NVIDIA diese Idee nun offenbar einen Schritt weiter. Das extrem kompakte PCB sitzt in der Mitte der Karte. Rechts und links bleibt damit ausreichend Platz, sodass beide Lüfter, von der Rückseite der Karte aus, ihren Luftstrom weitestgehend frei durch den Kühler drücken können.

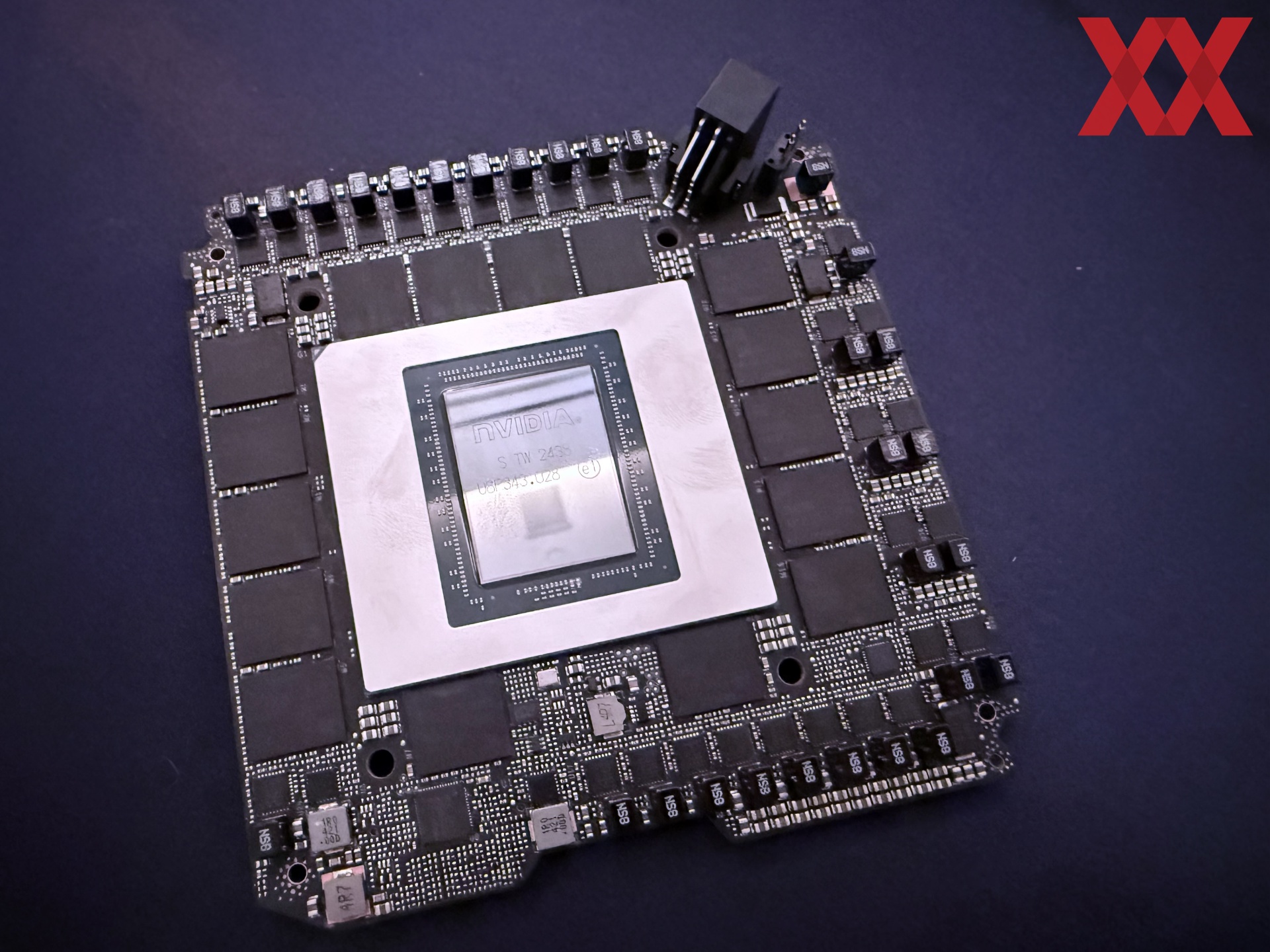

Wir hatten nun die Gelegenheit einen genaueren Blick auf das "Compute PCB" der GeForce RTX 5090 Founders Edition zu werfen. Auf diesem befinden sich das GPU-Package und die notwendige Spannungsversorgung. Als Teil der GeForce RTX 5090 Founders Edition gibt es noch zwei kleine weitere PCBs, welche den PCI-Express-Slots und die Display-Ausgänge beinhalten. Diese Tochter-PCBs sind per Flachbandkabel mit dem Compute-PCB verbunden.

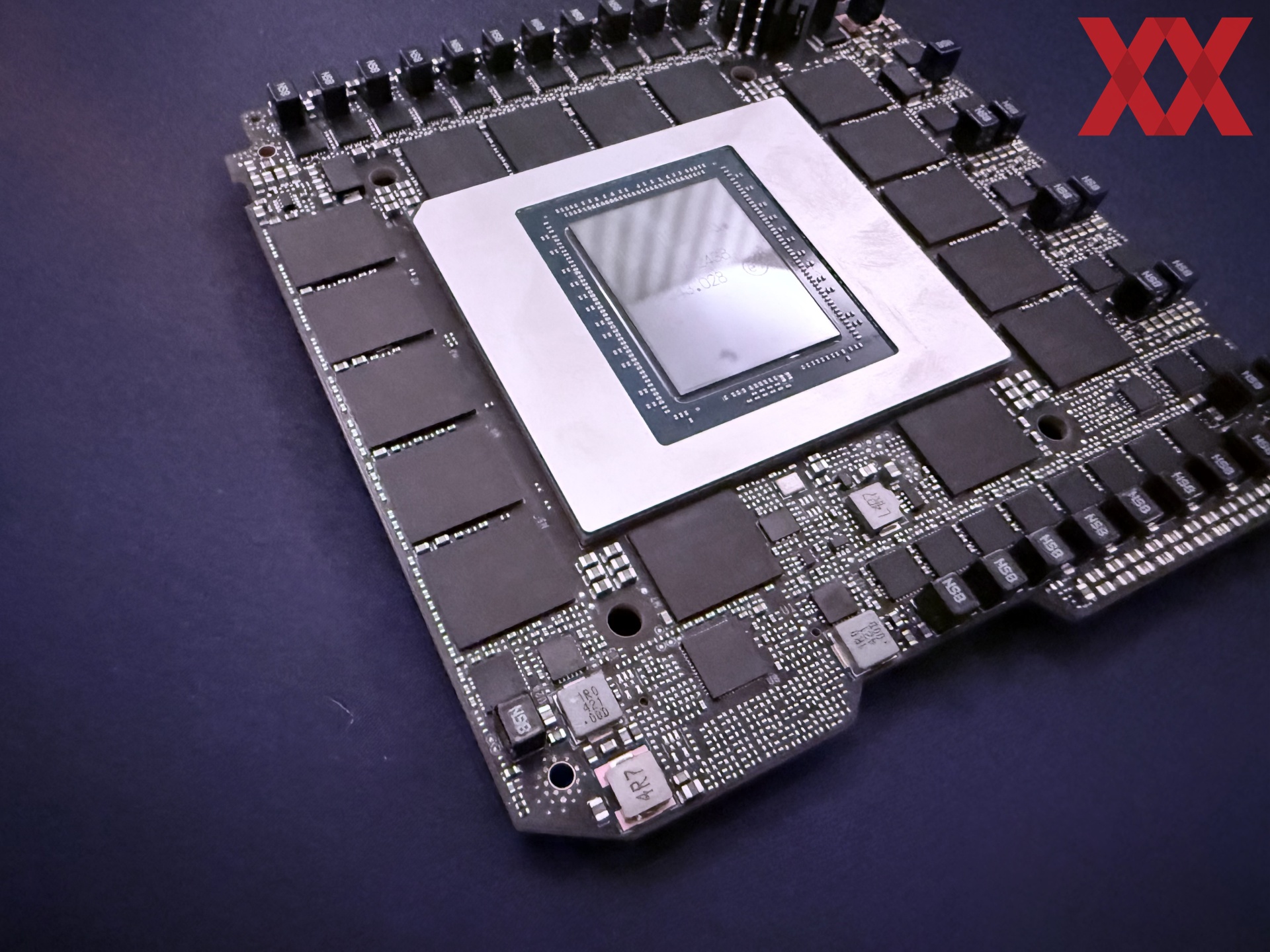

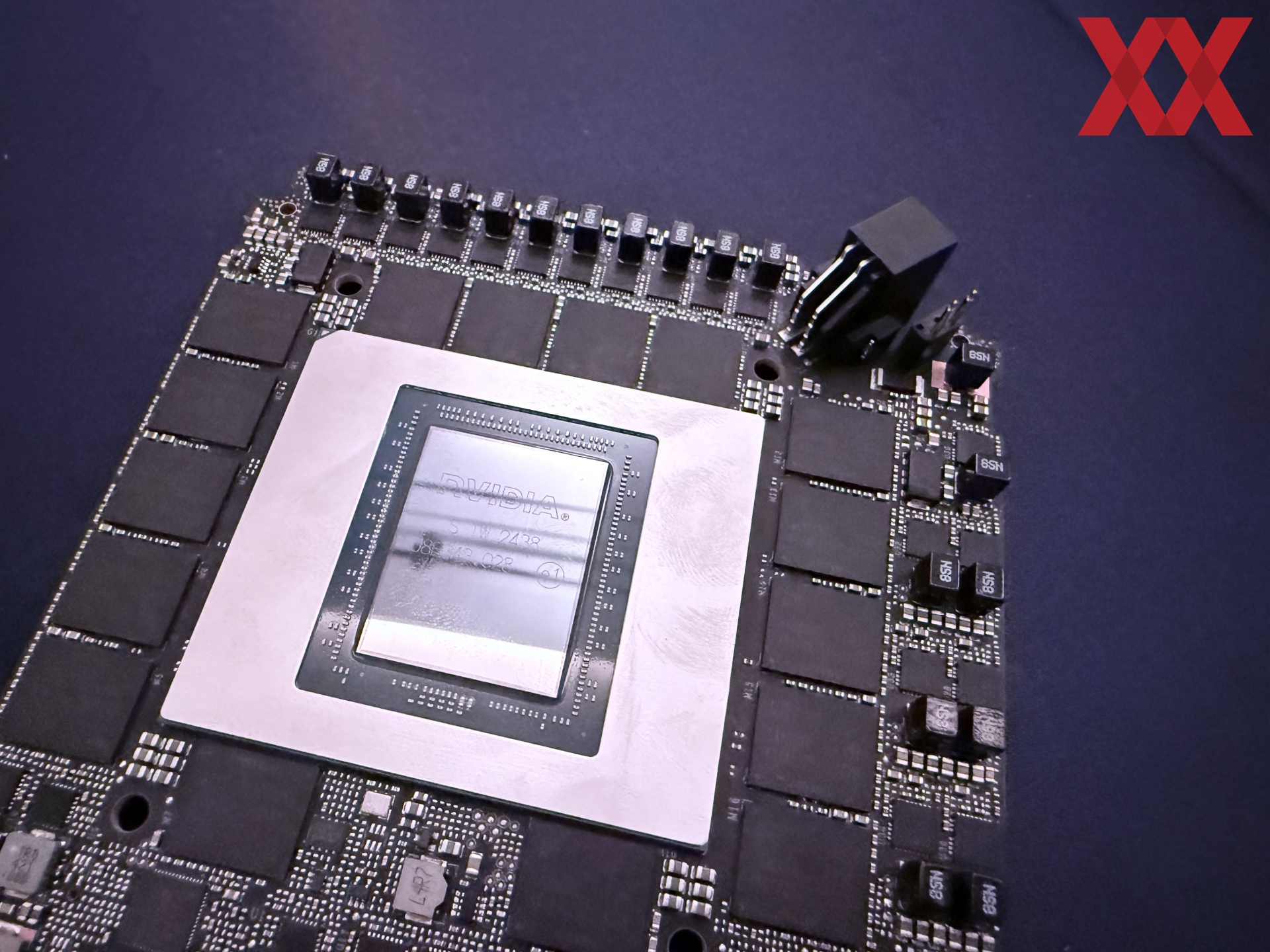

Auf der Vorderseite ist das GPU-Package gut zu erkennen – in diesem Fall mit der GB202-GPU. Für die GeForce RTX 5080 Founders Edition wird sich darauf die GB203-GPU befinden. Das PCB ist aber weitestgehend identisch. Dies gilt auch für die Kühlung und damit den Aufbau mit bei zwei Tochter-PCBs.

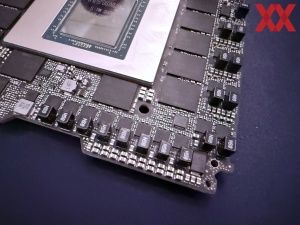

Neben dem GPU-Package befinden sich auf der Vorderseite auch noch sämtliche Komponenten der Spannungsversorgung. Dazu gehören der VRM-Controller, aber auch die Spulen der rund 30 Spannungsphasen. Wie sich diese auf die GPU, den Speicher und das PCI-Express-Interface aufteilen, ist uns aktuell noch nicht bekannt. Ein weiterer auffälliger Punkt ist die Tatsache, dass die Spulen deutlich kompakter sind, als dies bei der vorherigen Generation der Fall war.
Rings um das GPU-Package sind die 16 GDDR7-Speicherchips mit einer Kapazität von jeweils 2 GB zu erkennen. Im Falle der GeForce RTX 5090 sind diese über ein 512 Bit breites Speicherinterface angebunden. Das PCB der GeForce RTX 5080 dürfte allein schon durch die geringere Anzahl an Speicherchips und das schmalere Speicherinterface (256 Bit) kompakter sein.

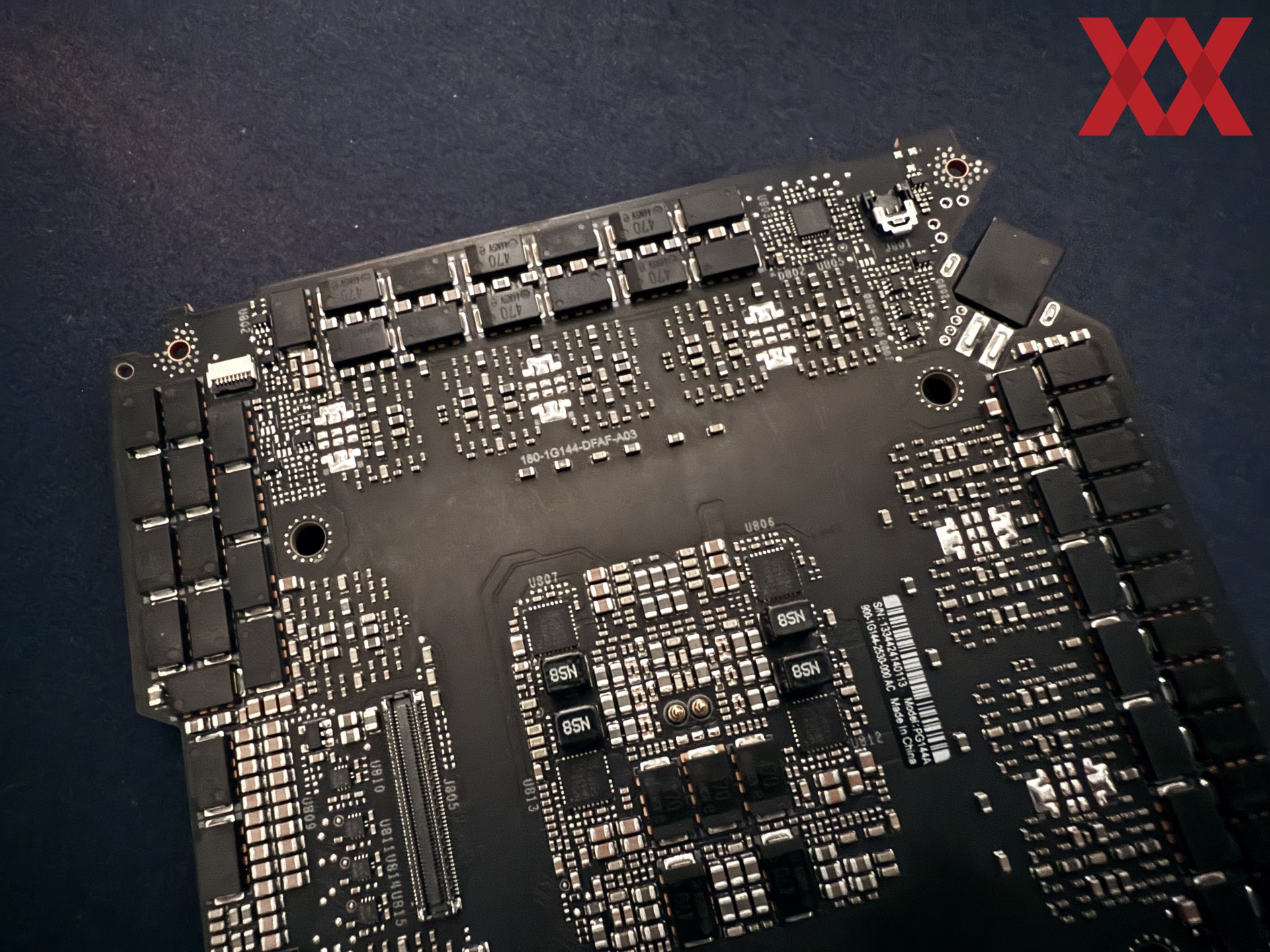

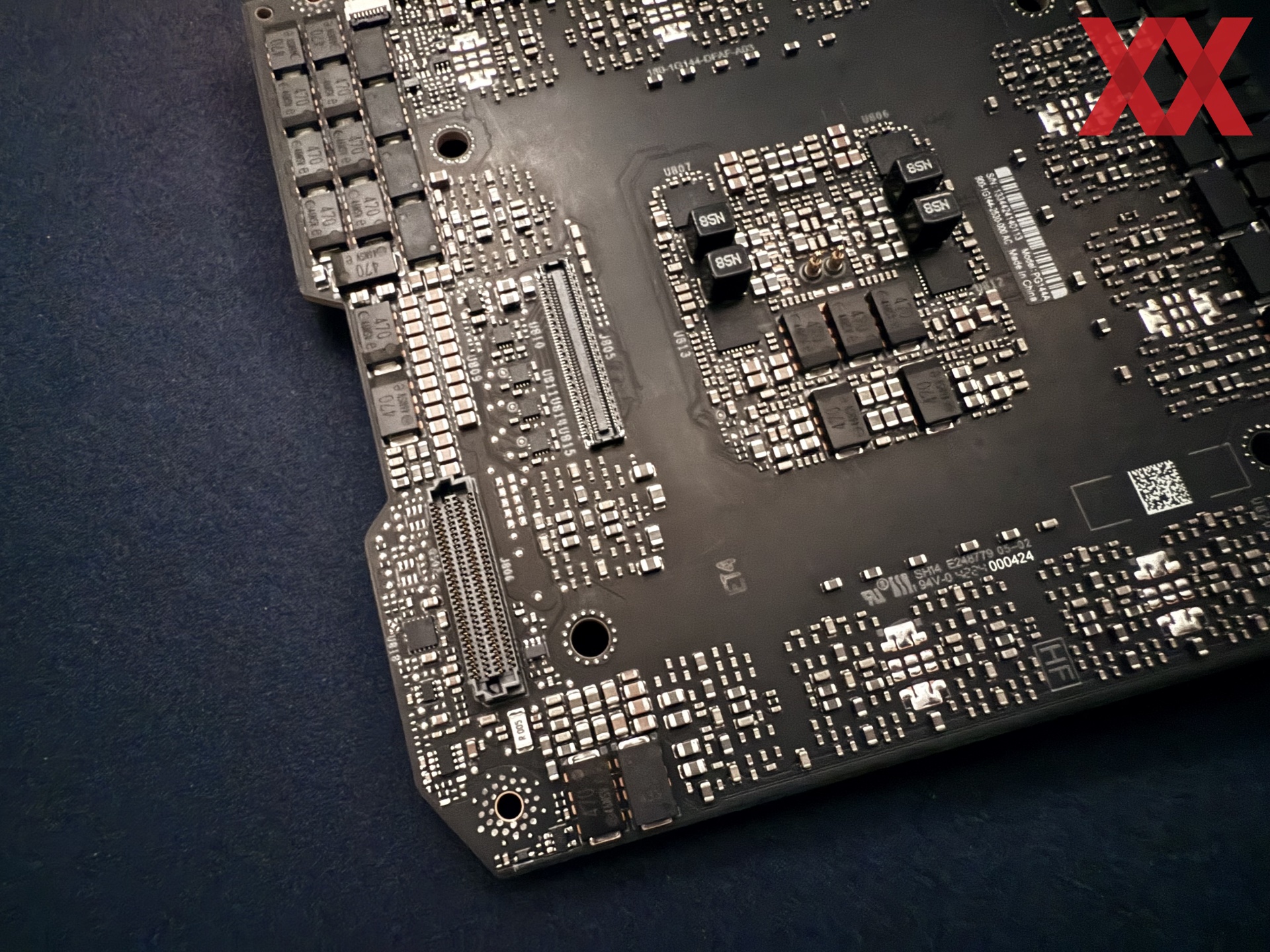

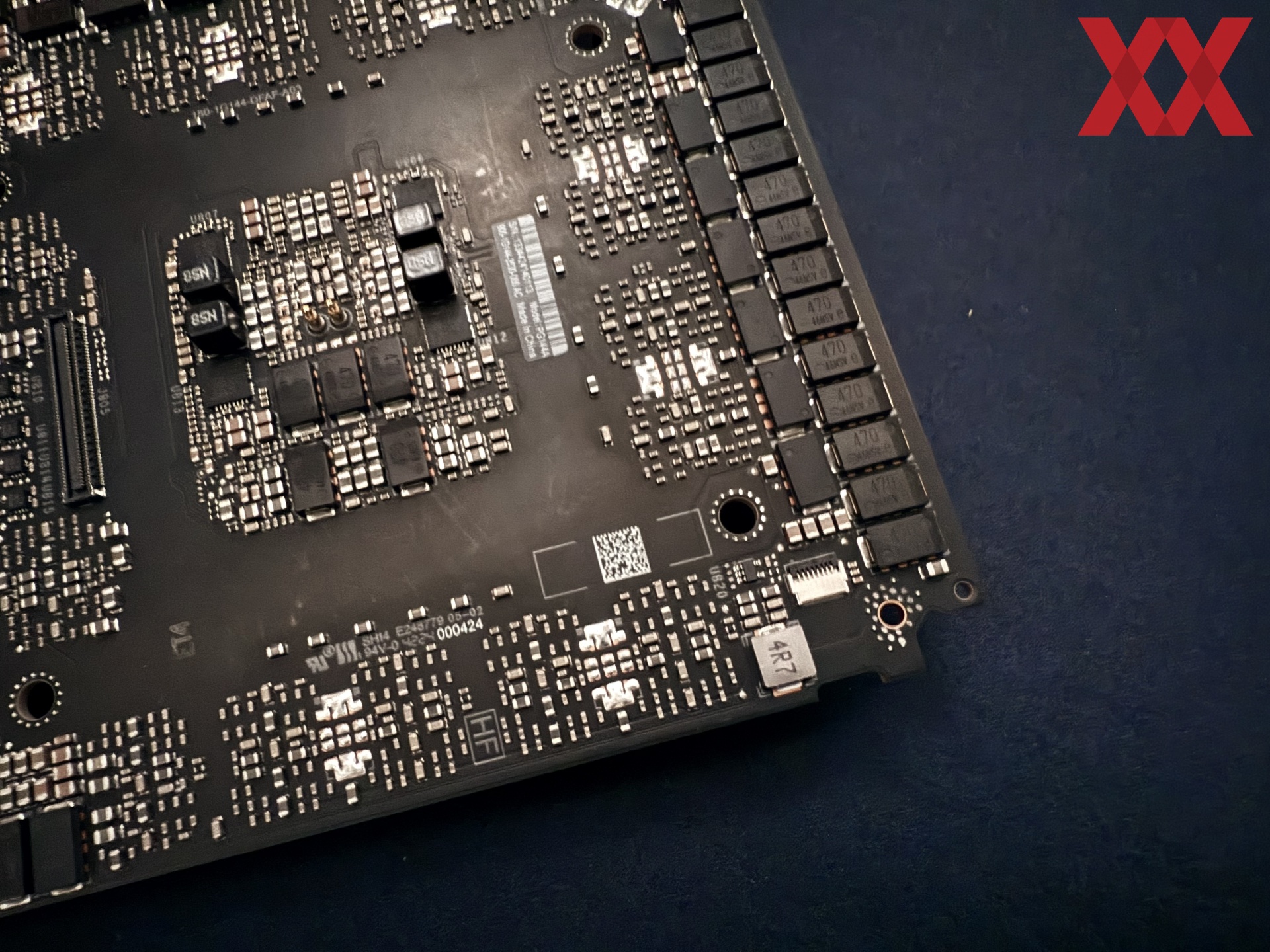

Auf der Rückseite des PCBs befinden sich ebenso zahllose Komponenten, die dafür verantwortlich sind, dass die GPU ihre Arbeit verrichten kann. Zudem sind zwei Anschlüsse für die Flachbandkabel zu den Tochter-PCBs zusehen.
Mit der GeForce-RTX-40-Serie präsentierte NVIDIA bereits ein sehr beeindruckendes Design des PCBs, mit Blackwell setzt man dem nun noch eine Schippe drauf. Die Tatsache, dass es sich um ein dreigeteiltes PCB mit hoher Komplexität im Aufbau von Kühler und PCB handelt, wird die Möglichkeit der Wasserkühlung einer GeForce RTX 5090 und GeForce RTX 5080 in der Founders Edition vermutlich gegen Null tendieren lassen.
Zum Abschluss haben wir noch ein paar Bilder der ausgestellten Founders-Edition-Karten:
