2nd Gen AM4 Mainboards
ft. X470, B450 and ### Chipsets​

Intro

Hier dürfen News und Produkte diskutiert, Informationen erfragt und zusammengetragen, technische Fragen gestellt und schließlich auch Erfahrungen mit eigenen AM4 Systemen ausgetauscht werden. Der Umfang des Threads hängt von eurer Beteiligung ab.

Was nicht in diesen Thread gehört:

Die 2nd Gen AM4 Mainboard Sammelthreads:

​


Die Plattformen

attachment.php


​

Der Sockel


Spezifikationen

NameAM4
TypPGA-ZIF
VerschlussLever Lock
Kontakte1331
Lochabstand
Retention Modul		90x45mm
(96x48mm bei AM2/AM2+/AM3/AM3+/FM1/FM2/FM2+)
Retention ModulNeuentwicklung, neuer Lochabstand aber Clipbefestigung ist abwärtskompatibel (Quelle: be quiet)

Backplate:
Boxed-Kühler1) Wraith Stealth
2) Wraith Spire
3) Wraith Max

Kühlerbefestigung / Retention Modul

Aus der Last Gen AM4 Übersicht:
  • Übersicht: Kühler-Umrüstkits für AMD RYZEN und Sockel AM4 - Hardwareluxx
  • Alpenföhn: Informationen siehe Spoiler (Quelle: Alpenföhn)
    AM4-Sockel Kompatibilität
    Von unseren Alpenföhn Produkten sind bereits der "Ben Nevis" und "Sella" für Sockel AM4 kompatibel.

    Für die aktuellen Produkte werden wir so schnell wie möglich ein entsprechendes Upgrade Kit bei unseren Distributionspartnern PC Systeme & Komponenten online kaufen | CASEKING und http://www.alternate.de anbieten.

    Für Käufer eines Alpenföhn Produktes ab 01.01.2017, bei denen die AM4 Komponenten noch nicht inkludiert sind bieten wir, sobald verfügbar, das benötigte Upgrade Kit auf Sockel AM4 gratis an. Nutzen Sie hierzu bitte das Formular Ersatzteilbedarf auf unserer Homepage und schreiben Sie im Feld Problembeschreibung „UpgradeKit AM4 “.
  • Antec: Antec offers upgrade kits for AMDs AM4 Platform @ TPU
  • Arctic Cooling: AM4 Kompatibilität, Press Release (PDF-Download)
  • Be Quiet: BeQuiet! kündigt kostenlose Umrüstkits auf AM4 an - Hardwareluxx --> be quiet! - AM4 Kit
  • Cooler Master: We ware ready for your AM4 socket
  • Corsair: ---> ARE YOU READY FOR RYZEN? (Corsair AM4 Bracket (CW-8960046) @ Corsair Shop)
    SQUEEZE EVERY LAST DROP OF PERFORMANCE FROM YOUR NEW PC

    Overclocking is the name of the game, and the biggest enemy of CPU performance is heat. CORSAIR knows exactly what your processor needs with fantastic Hydro Series CPU liquid coolers.

    Compatible out-of-the-box with Ryzen AM4:

    • H60
    • H110i (H110i GT)
    • H100i
    Compatible with Ryzen AM4 with additional mounting bracket:

    • H50
    • H55
    • H75
    • H80i v2 (H80i GT)
    • H90
    • H100i v2 (H100i GTX)
    • H105
    • H110i GTX
    • H115i
    Already own a CORSAIR Hydro series?
    For a limited time, click here for your discount code to order your AM4 bracket for free.
  • Cryorig: CRYORIG AM4 Kit | Research Idea Gear | Order Form
  • Deepcool: Deepcool CPU Coolers are ready for AMD AM4!
  • Enermax: ENERMAX.DE - AM4 Kit
  • EK(WB): EK confirms AMD socket AM4 compatibility
  • Noctua: Noctua Secufirm AM4 Update @ Computex 2016
  • NZXT: NZXT AM4 Bracket
  • Phanteks:
    Phanteks, the award-winning thermal cooling and chassis manfacturer today announces free AM4 upgrade kits to thier customers. Owners of Phanteks’ CPU Coolers that want to be able to use our coolers with the new AM4 socket can now receive a free upgrade kit from Phanteks.

    Phanteks AM4 upgrade kit will allow for full compatibility with the new AMD AM4 Socket. Starting January 25th, 2017, customers that have our CPU coolers can contact our service team to receive their free upgrade kit. To receive the AM4 upgrade kit, customers will need to provide a copy of the purchase invoice, copy of the purchase invoice of an AMD motherboard or AMD processor and email to our customer support team.

    All future Phanteks cooler products will include the required AMD AM4 mounting bracket.

    Canada and USA Customers, please email support@phanteksusa.com
    International Customers, please email support@phanteks.com
  • Prolimatech:
  • Scythe: siehe Spoiler + AMD AM4: CPU Kühler, Lüfter, Lüftersteuerung von Scythe
    Scythe confirms AM4 Compatibility and announces AM4 Mounting Kits

    Japanese cooling expert Scythe confirms compatibility to the new socket AM4 and announces availability of AM4 mounting kits for it’s CPU cooler product range. There are more than a handful of CPU cooler models, which are already compatible to the new Ryzen™ CPUs. Other models, such as the Scythe Mugen 5, can be easily upgraded thanks to the new AM4 mounting kit.

    Many of the Scythe CPU Coolers are already compatible to the new socket AM4. Scythe confirms the compatibility of those models, that are using the original AMD™ retention module. The following models are ready to be used with Ryzen™ CPU:

    • Katana 4 (SCKTN-4000)
    • Katana 3 (SCKTN-3000A)
    • Kabuto 3 (SCKBT-3000)
    • Shuriken Rev. B (SCSK-1100)
    • Tatsumi “A” (SCTTM-1000A)
    • Byakko (SCBYK-1000)
    • Iori (SCIOR-1000)

    Scythe EU GmbH offers the AM4 upgrade kit firstly for Mugen 5, which is based on the latest HPMS II mounting system. In order to receive one of the free AM4 upgrade kits, users just need to contact the Scythe EU GmbH Support Team and to supply the invoice of the purchased Mugen 5 along with proof of purchase of an AM4 motherboard or the Ryzen™ CPU. The HPMS II AM4 upgrade kits are ready to be shipped starting today to customers from Europe.

    In addition to that, the more recent CPU Coolers using the first generation of HPMS mounting system can also be upgraded thanks to a new AM4 mounting kit. The kit is ready to be ordered directly from Scythe EU GmbH Support Team for 3,99€ including shipping cost. Shipment of these kits is expected to role out in March or April 2017. The following list shows CPU coolers with first generation HPMS mounting system that can be upgraded to socket AM4 using the new kits:

    • Mugen 4 (SCMG-4000) / Mugen 4 PCGH (SCMG-4PCGH)
    • Kotetsu (SCKTT-1000)
    • Ninja 4 (SCNJ-4000)
    • Grand Kama Cross 3 (SCGKC-3000)
    • Fuma: (SCFM-1000)
    • Mugen Max (SCMGD-1000)
    • Ashura (SCASR-1000)

    Scythe EU GmbH is offering the AM4 mounting kits under the aforementioned conditions only to customers from Europe. Customers from other regions are kindly asked to contact the corresponding Scythe branch directly, to find out the applying procedures.
  • Thermalright: Thermalright AMD AM4 CPU Mount Upgrade
  • Watercool: HEATKILLER IV AM4 Conversion Kit
  • XS-PC: Get ready for Ryzen AMD Socket AM4

2nd Gen MB Waterblocks:



Die Chipsätze





TABELLE​

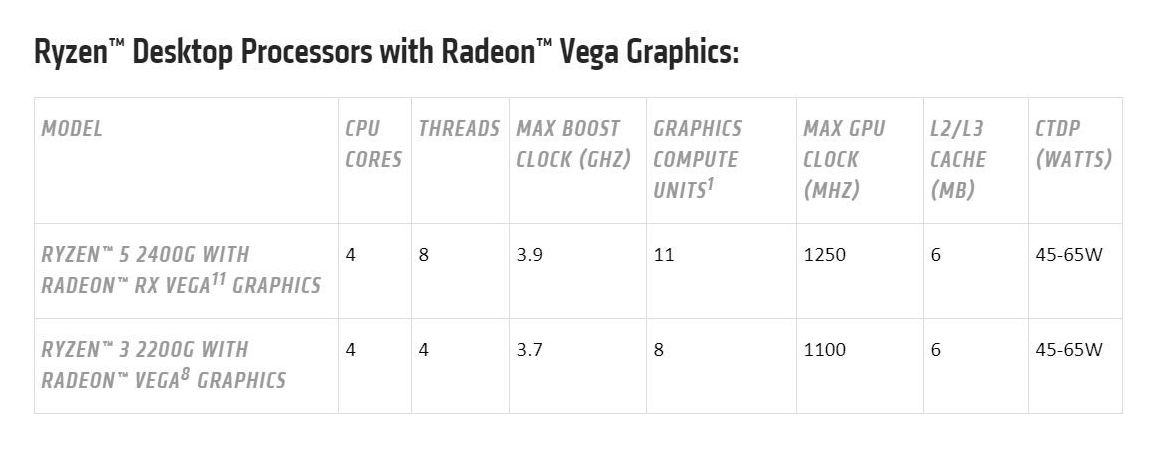

Die Prozessoren

Prerelease News & bilder (nach Hersteller sortiert)

ASRock
1) Exclusive: Upcoming Ryzen X470, Coffee Lake-S Z390, H370, H310 and B360 motherboards from ASRock - VideoCardz.com
ASRock Fatal1ty X470 Gaming K4
ASRock Fatal1ty X470 Professional Gaming
ASRock Fatal1ty X470 Gaming-ITX/ac
Zum Vergrößern anklicken....
2) ASROCK X470 Fatal1ty Gaming ITX/ac Mini-ITX motherboard leaked - VideoCardz.com

ASUS
1) ASUS ROG Crosshair VII Hero (WI-FI) @ SiSoft Sandra Database
2) Picture of ASUS X470 ROG motherboard leaks out - VideoCardz.com
Videocardz schrieb:
PRIME X470-PRO
ROG STRIX X470-F GAMING
ROG STRIX X470-I GAMING
ROG CROSSHAIR VII HERO
ROG CROSSHAIR VII HERO (WI-FI)
TUF X470-PLUS GAMING
Zum Vergrößern anklicken....
3) ASUS ROG STRIX X470-I Mini-ITX motherboard for Ryzen 2000 pictured - VideoCardz.com
4) ASUS X470 ROG STRIX PRIME motherboards leaked | VideoCardz.com
5) ASUS ROG Crosshair VII X470 motherboard for Ryzen 2000 leaked | VideoCardz.com



Spezifikationen - ASUS Prime X470-Pro



Spezifikationen - ASUS Strix X470-F Gaming


Biostar
1) BIOSTAR X470 Racing GT8 and GTN motherboards pictured - VideoCardz.com

Colorful

Gigabyte

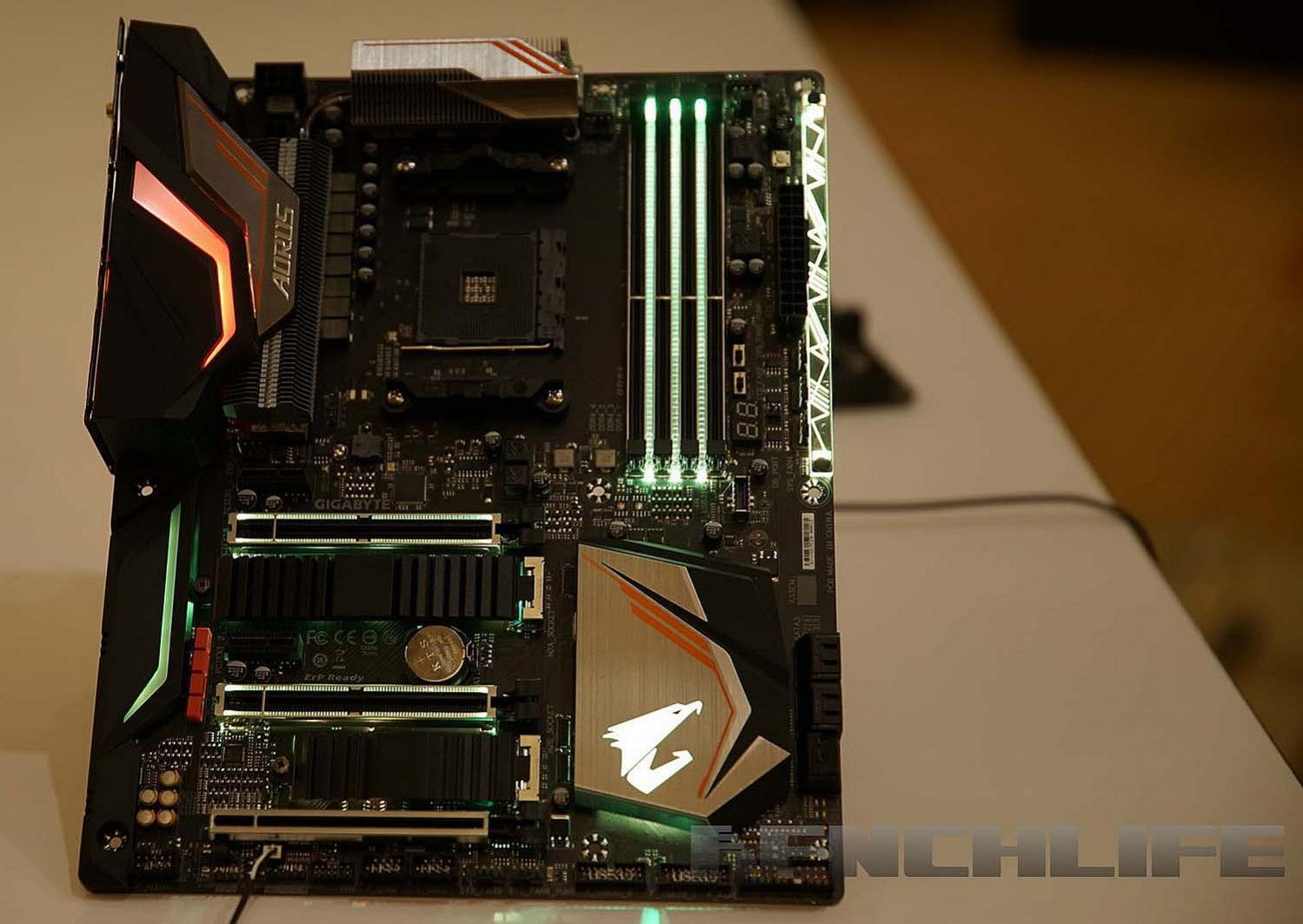

1) First X470 Motherboard in the Wild: Gigabyte Gaming 7 WiFi X470 | CES 2018 @ GamersNexus
2) Socket AM4 Gigabyte Aorus Gaming 7 WiFi @ BenchLife
3) More Pictures of GIGABYTE Aorus X470 Gaming 7, Because Moar @ TechPowerUp
4) Gigabyte offers a sneak peek at a future AMD motherboard at CES - The Tech Report
5) Gigabytes AORUS X470 Gaming motherboards have been leaked - VideoCardz.com
6) GIGABYTE AORUS X470 GAMING 7 WiFi leaked - VideoCardz.com
7) GIGABYTE X470 AORUS motherboards listed in Australian/American shops - VideoCardz.com

Gigabyte X470 Aorus Gaming 7 WiFi.jpg Anhang anzeigen 423795 Anhang anzeigen 423796 Gigabyte X470 Aorus Gaming 7 WiFi

Maxsun

MSI
1) MSI X470 Gaming Pro Carbon AC motherboard leaked | VideoCardz.com
2) MSI X470 GAMING M7 PLUS motherboards leaked | VideoCardz.com

Soyo

SUPoX

​

News

HARDWARELUXX


WWW

WWW Reviews

1) Preview


2) Launch Coverage


3) Mainboard Reviews


bald weitere?

​

Andere AM4 Relevante Threads im Luxx

emissary42 schrieb:
Nur zu Info: Vermutlich hat sich der eine oder andere schon gewundert, dass es von mir keine Updates mehr im Thread gab. Ich hatte mir über Ostern eine Auszeit vom Forum genommen. Da ein paar ganz bestimmte User wiederholt meine Aufforderungen beim eigentlichen Thema des Threads zu bleiben ignoriert haben, ich mich dafür auch noch anmachen lassen musste und mir meine Zeit inzwischen ehrlich gesagt zu schade ist, um hier non-stop aufzuräumen und zu ermahnen, werde ich diese Übersicht nicht mehr fortführen und auch keine weiteren MB-Übersichten mehr hier im Luxx pflegen.

Ihr könnt den Thread natürlich gern weiter zur Diskussion benutzen, aber ich bin an dieser Stelle raus.

:wayne:
Zum Vergrößern anklicken....


Anhänge

  • AMD Ryzen APU Desktop 2018.jpg
    AMD Ryzen APU Desktop 2018.jpg
    38,8 KB · Aufrufe: 2.387
  • AMD Plattform Q1 2018.jpg
    AMD Plattform Q1 2018.jpg
    102,5 KB · Aufrufe: 305
  • AMD Plattform Q1 2018.jpg
    AMD Plattform Q1 2018.jpg
    91,7 KB · Aufrufe: 2.476
Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Was ich bei "was nicht in den Thread gehört" hinzufügen würde wäre: Blablabla Sicherheitslücken blablabla.




Back to Topic, ich hoffe einfach es wird auch gute Boards OHNE RGB oder Designmüll geben, also eine AM4 Version von Supero C7Z370-CG-L Preisvergleich Geizhals Deutschland

Wunderschön, funktionell, hochwertig.



Hoffentlich bekommen die Boardhersteller es dieses mal hin ein paar mehr Boards rauszubringen, AM4 ist im Vergleich zu Coffee Lake und Sky/Kabylake Boards einfach zu stark vernachlässigt worden. (Am schlimmsten war es bei ITX)

Mist...scheinbar will Gigabyte bei den SATA-Anschlüssen kräftig sparen.
Hoffe mal das von den anderen noch Boards mit 8 Satas rauskommen, sonst wird es wohl doch ein X370 Board.

Schöner Thread, danke! Bin mal auf die top Boards von Asus gespannt. :)

Das Gigabyte sieht wirklich gut aus mit seinen PowIRstage VRM und funktionalen Kühlkörpern.

Dann habe ich die fehlenden Videoausgänge bemerkt :-[

Naja okay, aber wer bitte verwendet bei so nem Board schon die interne GPU bzw. überhaupt ne CPU mit iGPU? :wink:

<--- der da :d

:fresse2:
Okay,
<--- der nixe :shot:

Kann? Wohl eher muss.

Blöd das Gigabyte die m.2 SSD-Slots bei dem Mainboard auch wieder bei den PCIe-Slots angebracht hat.

Merks an meinem AX370 K7, dass die nvme drosselt da die Graka Hitze abstrahlt. Ob das "Blech" da Abhilfe schaffen soll muss man dann sehen...

Aber immerhin liefert man bei dem Modell wenigstens Hitzeschilder mit :)

Ne Sache die ich bei meinem Mainboard vermisst habe.

Evtl. gibt es ja dann wieder Alu-Dinger bei den Brettern, die ca. 115-135,- kosten?

Ob das ASUS ROG Crosshair VII Hero WI-FI (X470) wohl Grafikausgänge für die APUs besitzt?



Quelle: Details for Result ID AMD Ryzen: ZD2600BBM68AF_38/34_Y (6C 12T 3.4GHz, 1.1GHz IMC, 6x 512kB L2, 2x 8MB L3) : SiSoftware Official Live Ranker

AnandTech schrieb:
It would appear that there is no specific NDA/embargo around X470 for the motherboard manufacturers, however, GIGABYTE was the only one to be comfortable showing hardware at CES. When asked, the other manufacturers stated that with the launch several months away, they were not ready to show anything.
Zum Vergrößern anklicken....

Zuletzt bearbeitet:
Ich bin sehr gespannt über das April Lineup, zumal bei mir HTPC Upgade und Aufbau eines Single-Vsan ESX ansteht :)

Hoffe da auf ein paar schöne µATX Mainboards und hoffentlich eins mit ordentlich SATA Ports, ein/zwei m.2. Keys und 64 GB ECC RAM :)

Zuletzt bearbeitet:
emissary42 schrieb:
Ob das ASUS ROG Crosshair VII Hero WI-FI (X470) wohl Grafikausgänge für die APUs besitzt?
Zum Vergrößern anklicken....
Ich sag jetzt mal ganz frech: Nein!
Das Crosshair ist ein Enthusiasten Board, das sich zudem, wie auch schon die Namensgebung verrät (ROG = Republic of Gamers), an Gamer richtet. Und Gamer stecken sich eine oder zwei 1080 Ti aufs Brett. Die brauchen keine APU. Außerdem ist ein Markenzeichen der Crosshair Boards die Vielzahl an USB Ports am I/O Panel. Dazu die ClearCMOS und BIOS Flashback Tasten und ein Maximum an Audio Anschlüssen. Da bleibt gar kein Platz für ein oder zwei Videoausgänge.

War das eine Lock-/Fangfrage? :rolleyes:

wer sagt dass sich das alles ausschließen muss? 1 HDMI und 1 USB-C würden doch eigentlich schon ausreichen.
Wie sieht's mit dem Gegenbeispiel aus (ist zwar kein Crosshair, aber ist ja auch kein AMx-Sockel)? Ist wohl nix für Enthusiasten für den Sockel?

Mich würde es freuen wenn es tatsächlich so käme. Sagt ja nicht dass man eine benutzen muss, aber es schließt sie auch nicht von vornherein aus. Wichtiger sind natürlich die Mini-ITX Boards (also z.B. die Strix-Boards)

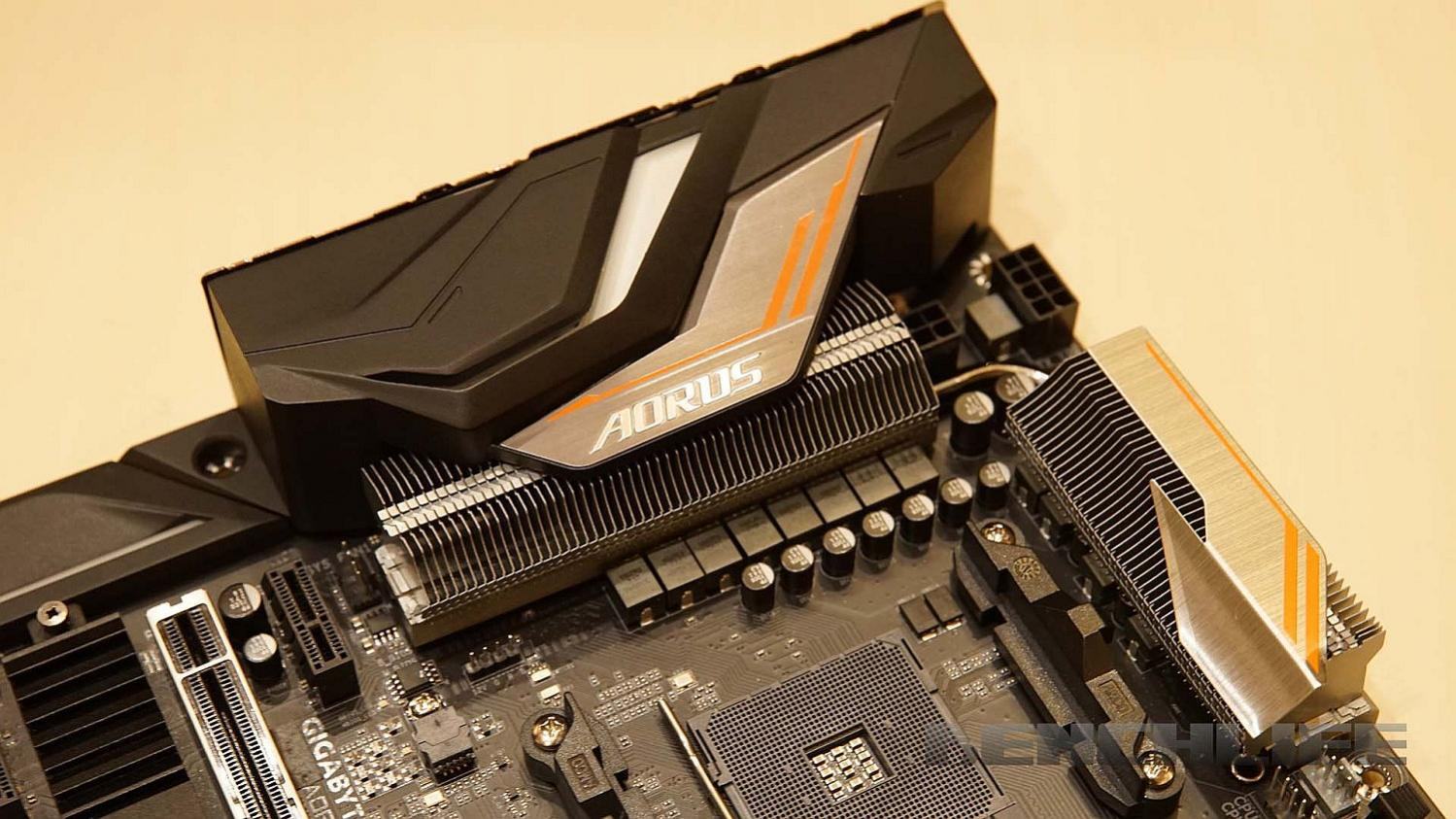

Noch mehr Bilder & Details zum Gigabyte X470 Aorus Gaming 7 WiFi: Gigabyte offers a sneak peek at a future AMD motherboard at CES - The Tech Report

@curious: Das war keine Fangfrage, sondern schon ganz ernst gemeint. Denn mir kommt nichts anderes als eine APU in den Rechner und das Hero ist bei ASUS ja eigentlich eher ein Mitteklasse-Modell im ROG Lineup. Tatsächlich sollten sich das Hero und Extreme bei der Next-Gen wohl tatsächlich mehr unterscheiden, da es bei den VIer Modellen kaum einen Grund gab überhaupt zum eigentlichen Flaggschiff dem Extreme (welches normalerweise der Devise folgt: Mehr von Allem!) zu greifen.

@Neo52: Ich hätte lieber DisplayPort als HDMI, weil man daran problemlos jeden anderen Ausgang adaptieren kann, oder besser gleich beides. Der FM2 Vergleich hinkt allerdings etwas, weil die High End CPUs für FM2+ eben die APUs selbst waren. In jedem Fall gibt es im µATX Bereich noch Platz für neue und besser ausgestattete Modelle, das ist im Moment noch immer der eine Formfaktor um den man besser einen Bogen machen sollte. Sonst haben die anderen Hersteller und zuletzt MSI mit dem B350I Pro AC ja schon gezeigt, wie ein gelungenes ITX Modell aussehen kann (mit gutem VRM und Videoausgängen).

Zuletzt bearbeitet:
natürlich hinkt der Vergleich etwas, aber auf AMDs Seite gibt es wohl kaum einen besseren, da das das einzige Board mit Display-Ausgängen war (ASUS ROG). Ich finde die Frage trotzdem recht ordentlich und bin auch auf die Antwort sehr gespannt.

Auf der Intel Seite ist das ja schon seit Ewigkeiten üblich, aber bei AMD wurden ja die APUs immer recht stiefmüttlerlich behandelt :(

P.S. DP ist mir auch wichtig, da ich meinen 34" eigentlich fast überall damit anbinde, aber HDMI ist auch nett, wenn man tatsächlich mal an nen TV möchte.


Ich würde mir dann mal wünschen, dass AMD bei den Ryzen der Neuauflage mal den ECC Support zertifiziert. Dann würden sich wohl auch MB Hersteller an (ernstzunehmende) AM4 Workstation Boards trauen...

Dies wäre schön, aber bei Heimanwendern ist dies Feature normalerweise nicht sehr nachgefragt. Dies würde ich vielleicht bei den Pro erwarten oder ggf. bei einer neuen Serie die dann gegen die kleineren Xeon positioniert wird.

Du bist hier im völlig falschen thread gelandet.

An Deiner Stelle würde ich lieber ein paar Kröten mehr in Riegel mit Samsung B-die investieren. Damit wirst Du glücklicher als mit den Hynix Chips auf den verlinkten Kits.

Ich muss sagen das liest sich alles recht vielversprechend. Mal sehen was der Test nach release so bringt.

Eventuell werde ich ja doch mal schneller mein Board wechseln als gedacht.

Gibt es eigentlich irgendwelche News bezüglich:
- Boards in MATX oder MITX mit HDMI2?
- Irgendwelche APU onboard boards?

Wäre beides, insbesondere letzteres, für einen HTPC interessant.

vor nem halben Jahr oder so hieß es aber mal das die neuen APUs kein HDMI 2.0 unterstützen wenn ich mich recht entsinne. Da wird das wohl auch nicht viel helfen, aber neue Boards bedeuten ja auch mehr Auswahl und ne höhere Wahrscheinlichkeit dass es mal passt
