[Sammelthread] Abit AW9D / MAX (Intel i975X)

Ich bin mal so frei und eröffne, da heute offiziell die ABIT AW9D Series vorgestellt wurde, einen Sammelthread:) !


Specs:

AW9D




Preis: http://www.geizhals.at/eu/a214105.html


Bios Downloads:
http://www.abit.com.tw/page/de/download/download_bios_detail.php?pFILE_TYPE=Bios&pMAIN_TYPE=Motherboard&pTITLE_ON_SCREEN=AW9D&pSOCKET_TYPE=LGA775

CPU
* Designed for Intel® LGA775 processors with1066/800MHz FSB
* Supports Intel® Core™ 2 Duo & Pentium® Extreme Edition & Pentium® D & Pentium® 4 Processors
* Supports Intel® Hyper-Threading / XD-bit / EM64T / EIST Technology / Virtualization Technology
* Intel® Quad Core ready.
Chipset
*Intel® 975X / Intel® ICH7R Express Chipset
Memory
* 4 X 240-pin DIMM sockets support max. memory capacity 8GB
* Supports Dual channel DDR2 800/667 Un-buffered / Non-ECC memory
Graphics
* Supports Dual PCI-Express X16 slots (dual ATI® CrossFire™ Graphics)
LAN
* On-board PCI-E Gigabit LAN controller supports 10/100/ 1000M Ethernet
Audio
* abit AudioMAX™ HD 7.1 CH
* Supports Jack Sensing and S/PDIF In/Out
* Dolby® Master Studio Certificated
Expansion Slots
* 2xPCI-EX16, 2xPCI-EX1, 1xPCI, 1xAudioMAX™
Internal I/O Connectors
* 1 x Floppy port, 1 x UDMA 100/66/33 connector,
* 4 x SATA 3Gb/s connectors
* 2 x USB 2.0 headers
* 1 x FP-Audio header, 1 x CD-IN
Back Panel I/O
* 1 x PS/2 Keyboard, 1 x PS/2 Mouse
* 4 x USB 2.0, 1 x RJ-45 LAN
Serial ATA
* ICH7R: 4 x SATA 3Gb/s supports Intel® Matrix Storage SATA RAID 0/1/0+1/5
* Support SATA AHCI, providing native command queuing and native hot plug
abit Engineered
* abit µGuru™ Technology
* abit AudioMAX™ HD 7.1 CH
* abit OTES™ Technology
* Quick Power & Reset Buttons
* Low ESR and high ripple conductive polymer aluminum solid capacitors
RoHS
* RoHS Compliancy
Form Factor
* ATX form factor 305 x 245mm
* PCB Color: Black





AW9D-MAX


http://img208.imageshack.us/my.php?image=aw9dmaxangle500lz4.jpg
http://img209.imageshack.us/my.php?image=aw9dmaxtop500al3.jpg
http://img234.imageshack.us/my.php?image=maxof9.jpg



Preis: http://www.geizhals.at/eu/a214107.html

Lieferumfang:

- AudioMax HD 7.1 Soundkarte
- SLI Bridge
- Quick Setup Manual, ausführliches Manual, **** Manual
- Jumper Settings Aufkleber
- 7! SATA Kabel
- 3 SATA RAID Floppys (32 und 64 Bit Sil, Intel RAID)
- Treiber CD
- Optisches Audiokabel
- Je 1 IDE und Floppy Kabel, gerundet
- Bracket mit 2x USB und 1x Firewire

Bios Downloads:
http://www.abit.com.tw/page/de/download/download_bios_detail.php?pFILE_TYPE=Bios&pMAIN_TYPE=Motherboard&pTITLE_ON_SCREEN=AW9D-MAX&pSOCKET_TYPE=LGA775

CPU
* Designed for Intel® LGA775 processors with1066/800MHz FSB
* Supports Intel® Core™ 2 Duo(Extreme Edition) & Pentium® Extreme Edition & Pentium® D & Pentium® 4 Processors
* Supports Intel® Hyper-Threading / XD-bit / EM64T / EIST Technology / Virtualization Technology
* Intel® Quad Core ready.
Chipset
*Intel® 975X / Intel® ICH7R Express Chipset
Memory
* 4 X 240-pin DIMM sockets support max. memory capacity 8GB
* Supports Dual channel DDR2 800/667 Un-buffered / Non-ECC memory
Graphics
* Supports Dual PCI-Express X16 slots (dual ATI® CrossFire™ Graphics)
LAN
* On-board Dual PCI-E Gigabit LAN controller supports 10/100/ 1000M Ethernet
Audio
* abit AudioMAX™ HD 7.1 CH
* Supports Jack Sensing and S/PDIF In/Out
* Dolby® Master Studio Certificated
Expansion Slots
* 2xPCI-EX16,2xPCI-EX1,1 xPCI, 1x AudioMAX™
Internal I/O Connectors
* 1 x Floppy port, 1 x UDMA 100/66/33 connector,
* 7 x SATA 3Gb/s connectors
* 2 x USB 2.0 headers, 2 x IEEE1394 headers
* 1 x FP-Audio header, 1 x CD-IN
Back Panel I/O
* 1 x PS/2 Keyboard, 1 x PS/2 Mouse
* 4 x USB 2.0, 2 x RJ-45 LAN,
* 1 x eSATA
Serial ATA
* ICH7R: 4 x SATA 3Gb/s supports Intel® Matrix Storage SATA RAID 0/1/0+1/5
* ICH7R: Support SATA AHCI, providing native command queuing and native hot plug & play
* Silicon Image:3132: 4 x SATA 3Gb/s, two SATA connectors of the same area can support SATA RAID 0/1
IEEE 1394
* 2 ports IEEE1394a at 400 Mb/s transfer rate
abit Engineered
* abit µGuru™ Technology
* abit AudioMAX™ HD 7.1 CH
* abit Silent OTES™ 2 Technology
* Quick Power & Reset Buttons
* Back-light Blue LED's
* Low ESR and high ripple conductive polymer aluminum solid capacitors
RoHS
* RoHS Compliancy
Form Factor
* ATX form factor 305 x 245mm
* PCB Color: Black & Blue



FAQ zum ABIT AW9D-MAX (Vielen Dank an Sicness):


Wichtige Links:

Produktseite bei abit
BIOS download
Manual download
abits interne Kompatibilitätstests
Thread @ XtremeSystems.org


Gelten die folgenden Angaben auch für das non-Max oder Fatality?
Nein, beide Boards sind bis heute nicht erhältlich. Daher gilt dieses FAQ ausschliesslich für die Max Version.

Passt meine PCI-Karte in den PCI Slot wenn ich CF/SLI nutze?
Wenn die GraKa nen Single Slot Kühler hat wird der PCI nicht blockiert, bei einer Flachen WaKü a la Inno oder AC ebenfalls nicht.

Hey, da ist ja ne SLI Bridge dabei. Wird SLI offiziell unterstützt?
Nein, SLI ist nur mit gehackten Treibern möglich.

Bei mir funzt µGuru nicht richtig! Was ist los?
Das Problem tritt beim Release Bios in Verbindung mit einem Raid auf!
Lösung ist das neue .12 Bios!

Laufen 7900/7950GX2 problemlos auf dem Board?
Ja, die 7900GX2 läuft absolut problemlos.

Meine 7950GX2 bringt nur die halbe Leistung! Was ist hier los?
Laut dem User Dr.Wakeman liegt das an der µGuru Software.
Es verträgt sich nicht mit den aktuellen Forceware Treibern!
Der SLI Algorithmus läuft weder mit SFR, AFR oder AFR2.

Gibt es bekannte Probleme mit irgendwelchen RAMs?
Bisher nur eine Meldung, OCZ XTC Gold PC6400 C5 mit Elpida Chips laufen nicht mit 1:1, mit anderen Teilern jedoch problemlos. Micron D9 laufen einwandfrei.

Kann ich die Heatpipe entfernen und die Passivkühler in Kombination mit meiner Chipsatzwakü nutzen?
Nein, die Heatpipes sind fest verlötet. Es müssten in diesem Fall seperate passive Kühlkörper besorgt werden.
Falsch! Turrican bestätigt dass die Heatpipe nicht verlötet ist!
Bilder:






Was taugt die Heatpipe Konstruktion?
Die Kühlung arbeitet überraschend effizient, einen gewissen Luftstrom vorrausgesetzt lassen sich moderate Übertaktungen ohne zusätzliche Kühlung bequem bewältigen.

Sehe ich richtig? Das Board hat Lochhalterungen? Ich dachte Intel benutzt Ösen.
Richtig, abit bildet hier eine Ausnahme.

Wie hoch geht denn nun der FSB?
Die bisher höchsten Meldungen liegen im Bereich 450-460MHz, jedoch sind hier wohl die Chipsatztimings straffer als bei anderen 975X Boards. Sicher ist aber wohl ~420 MHZ!
hipro5 schrieb:
I also would like to add that ABIT "played" my Fadbodies a bit tighter that ASUS or Bad Axe......In 2k5 I got about 80 to 100 points more with ABIT with the EXACT same config as with ASUS/INTEL.......No big deal especially on air BUT when you go for the max, it counts.....Those points will be 200 - 300 on LN2 so as for me it counts.....

Ist es besser als die anderen 975X Bretter?
Lässt sich bisher noch nicht sagen, das Board hat bisher noch kein offizielles BIOS Update erfahren und ist wesentlich kürzer am Markt als Asus & Co. Es ist in jedem Fall vielversprechend und scheinbar sein Geld wert.

Welche Spannungsoptionen sind vorhanden?
VCore: 1,32V - 1,725V
VDIMM: 1,80V - 2,65V
MCH: 1,50V - 2,00V

Hat das Board auch das Shutdown Problem nach Übertaktung (vgl. Asus P5WDH)?
Nein.

Welche Straps und Teiler gibt es?
PSB533: 1:2
PSB800: 3:4, 3:5, 1:2
PSB1066: 1:1, 4:5, 2:3

Wieviele Lüfter kann ich anschliessen und was kann die Lüftersteuerung?
Das Board hat 7 Lüfteranschlüsse, jeder Lüfter ist zwischen 6 und 12V regelbar. Ausgenommen ist der CPU Lüfter, dieser kann nach Temperatur geregelt werden.

Was taugt die **** Software?
Die Software liest unter Windows Temperaturen, Spannungen, Lüftergeschwindigkeit und sogar Power Cycles aus. Übertakten in Windows ist hiermit kinderleicht möglich und funktioniert absolut einwandfrei, sofern man nicht die Grenzen der Hardware überschreitet ;)

Gibt es schon Alternativen zur **** Software?
W1zzard wird diese Woche (18.09.2006 ff) ein AW9D-Max bekommen und Support fürs Brett in SysTool einbauen.

Hilfe! Mein Board bootet einwandfrei aber ich habe trotzdem ein Piepkonzert! Ich benutze eine Wasserkühlung.
Sehr wahrscheinlich handelt es sich um das Notsignal des Boards zu Warnung vor 0 RPM am CPU Lüfter Anschluss. Das lässt sich im BIOS (abit EQ) deaktivieren.

Was hat es mit den LEDs auf sich?
Das Board besitzt blaue LEDs, die folgende Optionen besitzen: Alle LEDs an, aus oder verschieden blinkende Modi.

Ich habe von einem fehlerhaften 8 Pin EPS Stecker gelesen. Muss ich beim Board Kauf aufpassen?
Nein, ein solch fehlerhaftes Modell ist bisher weltweit nur ein einziges Mal aufgetaucht und der Fall wurde von abit direkt untersucht. Dies wird nicht mehr vorkommen.

Mein Netzteil hat nur einen 4 Pin 12V Stecker, kann ich das Board auch damit betreiben?
Ja.

Funktioniert EIST mit einem übertaktetem System?
Ja.

Hat abit auch ein BIOS Flashtool für Windows?
Ja, das abit Flashmenu ist im **** Softwarepaket enthalten und funktioniert problemlos.

Kann ich den Multi meiner CPU verstellen?
Ja, seit dem beta BIOS vom 15.09. ist es möglich, den Multi nach unten hin zu ändern. Dies gilt sowohl für ES als auch Retail CPUs.
Seit Alpha Bios 13 ist es auch möglich Multi nach oben zu verändern!

Wie gut ist der Support seitens abit für das Board?
Exzellent. abit ist bestrebt alle auftretenden Probleme so schnell wie möglich aus der Welt zu schaffen und arbeitetet dazu mit Speicherherstellern und einigen Leuten von Anandtech und XtremeSystems.org zusammen. Fortschritte werden umgehend in BIOS Updates umgesetzt.

Welche RAM Bänke soll ich nutzen? 1 und 3 oder 2 und 4?
Macht nach bisherigem Kenntnisstand keinen Unterschied.

Ein paar Bilder des Boards und der OVP bitte!


Die LEDs möcht ich auch mal sehen!


Das BIOS dann bitte auch noch.




Warum zum Teufel komme ich nur bis zu einem FSB von 350MHZ?
Fürs schnelle Testen (natürlich auf eigene Gefahr!!) am besten folgendes einstellen:

C1 und EIST disabled
VMCH: 1,75V-1,9V
DDR2 Voltage: 2,0-2,1V
Ram Timings by SPD / oder manuell
Vcore: 1,4V
Speicherteiler 1:1

Dann Testen und vorsichtig heran tasten! Gegebenfalls dann Spannungen nach unten senken!
Das ABIT ist anscheinend sehr abhängig vom richtigem RAM!
Deshalb nicht gleich aufgeben:)

WICHTIG:
Laut Hipro aus Xtremesystems undervoltet die MCH Spannung mit 0,2V!

Hier der Link zum Statement und Mod:
http://www.forumdeluxx.de/forum/showpost.php?p=4447534&postcount=1118



Hier die Vcore Tabelle von w1zzard (THX):



MIPS Wasserkühler für das ABIT AW9D-MAX


Preise:
Freezer: 39,90€
Mosfet Bridge: 43,00€
Komplettset : 155,00€

die freezer sind wie immer aufgebaut, d.h. kupferboden 5mm, messingdeckel
5mm.






Unterschiede zwischen AW9D und AW9D MAX:



Das MAX hat ne Blaue LED Rückseitenbeleuchtung+
den angewinkelten IDE Port + Firewire


Links & Downloads:

Final Bios 12 (THX@Kabautermann):
http://www.hardwarextreme.de/dave/aw9d12.rar


BIOS Downloads vom ABIT ftp server:
ftp://ftp.abit.com.tw/pub/download/bios/

Die Biosversionen fürs Non-MAX und MAX sind anscheinend die gleichen, da nur ein
AW9D Verzeichnis vorhanden ist!



Thread zum Retail Board bei Xtremesystems (Sicness:):
http://www.xtremesystems.org/forums/showthread.php?t=115839

Thread zum Retail Board im ABIT Forum (Danke Sicness):
http://forum.abit-usa.com/showthread.php?t=112896



Vielen Dank an TuricanM3 und Latest für die Pics und Scines für die FAQ

Kann mir jemand sagen was der eintrag maximum payload size im bios bedeutet und was man da einstellen soll??


noch was: beim core 2 oc isdt es besser den takt zu steigern und die timings vom speicher zu vernachläßigen?
habe cl4 speicher würde den auf cl 5 stellen weiss aber nicht ob er dann zu langsam wird.dadurch könnte ich aber den fsb weiter hochschrauben

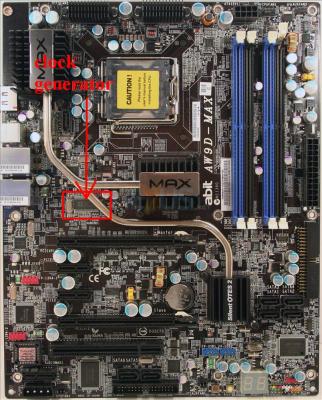

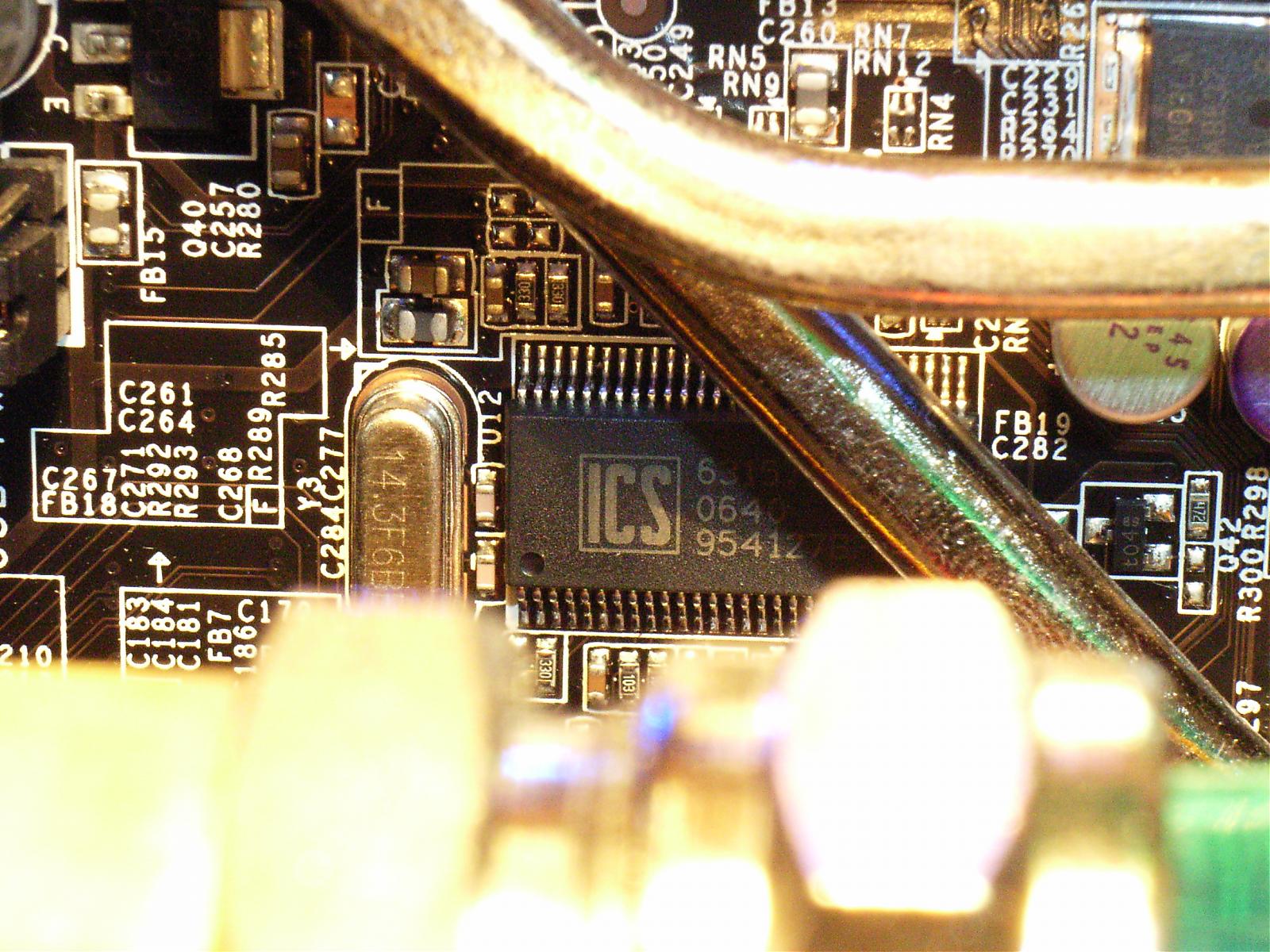

Ich bräuchte morgen Nachmittag möglichst jemanden im ICQ, der das AW9D vor sich liegen hat, bzw. es kurz ausbauen könnte, und der mit nem Multimeter umgehen kann. ;) Brauche ein bisschen Troubleshooting-Hilfe. Es geht um 2-3 Messungen (Durchgangsprüfung), die für mich wichtig sind, aber für die Hardware völlig gefahrlos sind. Brauche nur Vergleichswerte.

Wer sich das also zutraut, der meldet sich bitte heute schonmal kurz im ICQ, oder per PM. ;)

Danke schonmal im Voraus! Dafür gibt's danach wieder ein Paar Mod-Anleitungen von mir. :d



:wink:
...
@celemine1gig
uiuiui das ding brennt doch bei dir schon fast oder?;-)

Gott sei dank tut's das momentan trotz allem nur im übertragenen Sinne. Damit's dabei bleibt würde ich eben morgen kurz zur Sicherheit jemanden brauchen, der Vergleichsmessungen anstellt. ;)

Zuletzt bearbeitet:
:wink:
habs mal gegooglet

http://www.xilinx.com/xlnx/xil_ans_...BV_EngineID=ccchaddmgdljjklcefeceihdffhdfkf.0

das ist der link zur vernünftigen Antwort leider in Englisch, aber verständlich.

zum 2ten

im alten thread wurde das behandelt

beim 975er bringen nidrige latenzen meist mehr da der chipsatz diese für nen hohen Datendurchsatz benötigt.
vielleicht ist es besser, wenn du über den FSB ocen willst, nen anderen teiler zu benutzen; dan bekommt man den FSB bei niedrigerem Speichertakt höher
musst du aber einfach mal ausprobieren.

Denn alles über 400MHz ist wohl wie ich hier gelesen habe Glückssache
und bei mir ist bei ca 430Mhz Ram schluß.

also wird dir wohl nur die Try&Error methode bleiben


@celemine1gig
uiuiui das ding brennt doch bei dir schon fast oder?;-)

Zuletzt bearbeitet:
Wenn nun jemand Zeit hätte (oder auch in den nächsten Tagen irgendwann), einfach kurz melden. Wäre sehr freundlich. Will mir nicht extra noch ein Board kaufen um Vergleichsmessungen anzustellen. Hab nämlich versehentlich ein Paar Messungen vergessen, bevor ich umgebaut habe. Deshalb steh ich jetzt dumm da, weil mir genau diese Werte fehlen.

Zuletzt bearbeitet:
Vielleicht kann sich ja noch jemand an mich erinnern. Ich hatte Probleme mit dem Ramteiler, dass er nicht übernommen wurde.
Heute habe ich von G.Skill ne Antwort bekommen:
Hello,



Have you set the divider in the BIOS correctly? At 200MHz , you should set the RAM divider to 800MHz. This option must be visible.



Best regards,

Xue-Hao Chow

Technical/RMA support assistant

Was haltet ihr davon?

Hey, will mir neue OC Speicher kaufen da ich mit meinen nicht weit komme.
hat jemand nen wirkliche guten tipp für mich?will auf 3,6 ghz und möglichst nen im bereich von cl4 (oder vielleicht 3) kommen.
entweder nen 2gb set oder nen 4gb kit.
mushkin oder g-skill habe ich schon im alten thread gelesen meine ich.

Vielleicht kann sich ja noch jemand an mich erinnern. Ich hatte Probleme mit dem Ramteiler, dass er nicht übernommen wurde.
Heute habe ich von G.Skill ne Antwort bekommen:

Was haltet ihr davon?

Tja, die gehen eben davo aus, dass nix übertaktet ist und dass die Teiler funktionieren. Deshalb meinen sie wohl du hättest den falschen Teiler eingestellt.

Was wir nun davon halten sollen, k.A. .

Schilder nochmal ganz genau im Detail dein Problem. Vielleicht fällt uns ja doch noch was dazu ein. ;)


Hey, will mir neue OC Speicher kaufen da ich mit meinen nicht weit komme.
hat jemand nen wirkliche guten tipp für mich?will auf 3,6 ghz und möglichst nen im bereich von cl4 (oder vielleicht 3) kommen.
entweder nen 2gb set oder nen 4gb kit.
mushkin oder g-skill habe ich schon im alten thread gelesen meine ich.

Also wenn's günstig sein soll, dann kannst du so zeimlich alles mit Promos Chips nehmen. Die gehen ganz gut und sind bei weitem günstiger als Micron basierte Speicher. TeamGroup Team Elite sind momentan extrem günstig. Das wäre mein Tip. Und DDR2-800 bei 4-4-4-12 sollte kein großes Thema sein. Dann bis ca. DDR2-1000 bei ~5-5-5-15. Viel besser würd's mit Microns auch nicht gehen auf unserem Board.

So Leute, ich warte noch immer auf jemand netten, der mr hier kurz mal hilft. Wenn schon keiner messen kann/will, dann ist vielleicht jemand hier, der mir ein (sehr) hochauflösendes Bild machen kann. Wenn dem so ist, bitte im ICQ oder per PM melden für Details.

Mein AW9D wartet darauf wieder in Betrieb zu gehen. Momentan rebootet es sich ständig, da mir eben eine Information fehlt, um den Fehler zu beheben. ;)

Vielen Dank im Voraus!

test


Danke dir! Das obere Bild hilft mir zwar nicht weiter, aber das untere eventuell. Werde das morgen bei Tageslicht dann im wahrsten Sinne des Wortes genau unter die Lupe nehmen. BIG THX!

Kann man denn die MCH Spannung bedenkenlos auf 1.9V, wie im ersten Post angegeben, laufen lassen? Oder gar noch höher?

Prime95 bricht bei mir (vorallem beim "in-place large FFTs" Test) fix aber, obwohl ich es mit 400 x 6 1:1 zum RAM laufen lasse. Das kann aber nicht an der CPU oder dem RAM liegen (der läuft bis 425MHz mit 4-4-4-12..) Und die CPU läuft z.B. mit 350 x 8 noch bei der kleinsten Vcore..


Edit: Ist es eigentlich sinnvoll, bei einem E6420 den PSB auf 1333 anstatt der eigentlichen 1066 zu stellen? (Habe es vorhin mal ausprobiert, da hat mir CPU-Z die Timings des RAM nicht mehr angezeigt.. ^^)

Edit 2: Na tolle Wurscht.. Mit einer MCH von 1.9V lief zwar Prime95 über 4h durch, dafür ist der Rechner jetzt einfach ausgegangen und wollte erst mal 5 Minuten Pause haben bis zum Reboot. Und dabei hab ich schon einen 120mm Lüfter auf den Chipsatz gerichtet (welcher trotzdem ganz schön heiß wird). Also wohl doch entweder MIPS Freezer für das Board, oder einfach in die Tonne kloppen, sich freuen mal Intel gehabt zu haben und bei nächsten Board ganz feste an nVidia denken!

Zuletzt bearbeitet:
Kann man denn die MCH Spannung bedenkenlos auf 1.9V, wie im ersten Post angegeben, laufen lassen? Oder gar noch höher?

Prime95 bricht bei mir (vorallem beim "in-place large FFTs" Test) fix aber, obwohl ich es mit 400 x 6 1:1 zum RAM laufen lasse. Das kann aber nicht an der CPU oder dem RAM liegen (der läuft bis 425MHz mit 4-4-4-12..) Und die CPU läuft z.B. mit 350 x 8 noch bei der kleinsten Vcore..


Edit: Ist es eigentlich sinnvoll, bei einem E6420 den PSB auf 1333 anstatt der eigentlichen 1066 zu stellen? (Habe es vorhin mal ausprobiert, da hat mir CPU-Z die Timings des RAM nicht mehr angezeigt.. ^^)

Edit 2: Na tolle Wurscht.. Mit einer MCH von 1.9V lief zwar Prime95 über 4h durch, dafür ist der Rechner jetzt einfach ausgegangen und wollte erst mal 5 Minuten Pause haben bis zum Reboot. Und dabei hab ich schon einen 120mm Lüfter auf den Chipsatz gerichtet (welcher trotzdem ganz schön heiß wird). Also wohl doch entweder MIPS Freezer für das Board, oder einfach in die Tonne kloppen, sich freuen mal Intel gehabt zu haben und bei nächsten Board ganz feste an nVidia denken!


1.9V für 400Mhz kommen mir schon extrem hoch vor. Bist du sicher, dass es der Chipsatz ist, der dich zurück hält. Davon mal abgesehen, gehe ich mal davon aus, dass dein Board unmodifiziert ist --> VMch ist in Wirklichkeit geringer als im BIOS eingestellt (irgendwo um die 0.1-0.2V weniger). Kauf dir für den Chipsatz einfach nen Thermalright HR-05 oder dergleichen, dann sind die Temperaturprobleme gegessen (die anderen Kühler kann man locker weiterverwenden, wenn man die Heatpipes entfernt, was recht einfach ist).

Und zum Thema 1333er Strap: Hier werden chipsatzinterne Timings entschärft --> man sollte eigentlich mit dem FSB höher kommen. Aber so wie's aussieht limitiert bei dir eben die Chipsatzkühlung --> der höhere Strap bringt dir auch nix. Miss als erstes mal mit dem Multimeter die reale VMch nach, damit das realistischer einzuordnen ist. 1.9V für 400MHz halte ich für extrem hoch.

Zuletzt bearbeitet:
Ok, dann schilder ich mein Problem nochmal genauer:

Der Speicher läuft leider nicht über 400MHz, also wollte ich einen anderen Teiler einstellen. Aber egal welchen, der Takt des Speichers bleibt immer gleich, sprich die Teiler funktionieren einfach nicht. Übernommen wird er, zeigt aber keine Wirkung.:wall:
Speicher wären G.Skill 2GBHZ und das aktuelle Bios.
EDIT: Ach ja andere Timmings bringen auch nichts. Und dass:
C1 und EIST disabled
VMCH: 1,75V-1,9V
DDR2 Voltage: 2,0-2,1V
Ram Timings by SPD / oder manuell
Vcore: 1,4V
Speicherteiler 1:1
auch nichts.^^

Zuletzt bearbeitet:
Das hört sich sehr seltsam an. Mach auf alle Fälle mal nen langen CMOS-Clear, flash das BIOS neu und miss mal die Batteriespannung nach.

Danach schau'mer mal.

Achja, und eins noch: Ist denn der SPeicher wenigstens vollkommen in Ordnung(Memtest)?
Hinzugefügter Post:
So, vielen Dank! Mein Board läuft wieder und wird also demnächst wieder ans Limit getestet. Bin momentan noch auf der Suche nach den Modifikationen für die Northbridge-Spannungen für den FSB-PLL und den Speicher-PLL. Mal schauen ob sich noch was findet.

Zuletzt bearbeitet:
Also, hab nen langen cmos reset (2h, da ich eh weg war) gemacht. Die Batteriespannung beträgt 3,28V. kein Unterschied. Wenn ich Ram und CPU teste -->Fehler, nur Ram-->Fehler, nur CPU--> nichts
Flashen mach ich dann morgen.

@ celemine1Gig:

Ist definitiv der Chipsatz, die CPU läuft höher, der RAM läuft höher.. Nur der Chipsatz muckt selbst bei läppischen 400 schon rum.. Wie schon geschrieben, die längste Prime95 Zeit habe ich mit 1.9V erreicht. Bei 1.8V ist nach 5 Minuten Ende, bei 1.85V nach ca. einer Stunde und bei 1.9V lief es eben ca. 4h und dann ging der Rechner einfach aus.


Nervt mich schon ein wenig, schließlich sollte der X975i ja ein HighEnd Dingsbums sein!

Weiß von euch zufällig einer welchen Clock Generator das Abit AW9D-Max hat?? Möchte ein wenig mit SetFSB rumspielen, und auf der Homepage steht nix da

@ celemine1Gig:

Ist definitiv der Chipsatz, die CPU läuft höher, der RAM läuft höher.. Nur der Chipsatz muckt selbst bei läppischen 400 schon rum.. Wie schon geschrieben, die längste Prime95 Zeit habe ich mit 1.9V erreicht. Bei 1.8V ist nach 5 Minuten Ende, bei 1.85V nach ca. einer Stunde und bei 1.9V lief es eben ca. 4h und dann ging der Rechner einfach aus.


Nervt mich schon ein wenig, schließlich sollte der X975i ja ein HighEnd Dingsbums sein!


Das ist natürlich ärgerlich, nur musst du dir mal vor Augen halten wann der Chipsatz auf den Markt kam. Damals waren erstens 400MHz schon extrem hoch was den FSB angeht (das war HighEnd) und zudem ist das Board selbst mit diesen "niedrigen" FSB-Taktraten in Sachen 3D heute noch immer eins der schnellsten. Du kannst es also eigentlich nicht 1:1 mit neueren Boards vergleichen.
Ausserdem hast du nichts zu meiner Frage von oben gesagt. Wie sieht denn die reale, mit dem Multimeter gemessene VMch (Northbridge-Spannung) aus? Da du nichts am Board modifiziert hast, ist sie auf jeden Fall niedriger als das was du im BIOS einstellst. ;) Und nochwas: Welchen NB-Strap hast du denn im BIOS eingestellt, bzw. welche CPU nutzt du momentan (noch den E6420?), wenn der Strap auf "AUTO" steht?


Weiß von euch zufällig einer welchen Clock Generator das Abit AW9D-Max hat?? Möchte ein wenig mit SetFSB rumspielen, und auf der Homepage steht nix da

ICS 954127BFLF ;)

Zuletzt bearbeitet:
Das ist natürlich ärgerlich, nur musst du dir mal vor Augen halten wann der Chipsatz auf den Markt kam. Damals waren erstens 400MHz schon extrem hoch was den FSB angeht (das war HighEnd) und zudem ist das Board selbst mit diesen "niedrigen" FSB-Taktraten in Sachen 3D heute noch immer eins der schnellsten. Du kannst es also eigentlich nicht 1:1 mit neueren Boards vergleichen.
Naja, mein DFI für Sockel 939 mit nForce 4 kam bis auf 500MHz..
Ausserdem hast du nichts zu meiner Frage von oben gesagt. Wie sieht denn die reale, mit dem Multimeter gemessene VMch (Northbridge-Spannung) aus? Da du nichts am Board modifiziert hast, ist sie auf jeden Fall niedriger als das was du im BIOS einstellst. ;) Und nochwas: Welchen NB-Strap hast du denn im BIOS eingestellt, bzw. welche CPU nutzt du momentan (noch den E6420?), wenn der Strap auf "AUTO" steht?
Kann ich leider nicht messen, kein Multimeter zur Hand. Von den Mods weiß ich zwar, das ist aber nicht so mein Gebiet. Hilft es denn viel?

Ist "noch" der E6420 und der läuft mit 1066 und ist auch so eingestellt.

Naja, mein DFI für Sockel 939 mit nForce 4 kam bis auf 500MHz..

Entschuldige, aber genialer Vergleich. :bigok: Warum nutzt du dann deinen E6420 nicht drauf?
Sorry, aber völlig verschiedene Plattformen miteinander zu vergleichen ist Schwachsinn. Ich geh demnächst auch zum Obsthändler und frag warum der scheiß Apfel nicht nach Orange geschmeckt hat. :heul:
Nimm's mir nicht übel, aber das geht so einfach eben nicht. Ist auch nicht böse gemeint.


Kann ich leider nicht messen, kein Multimeter zur Hand. Von den Mods weiß ich zwar, das ist aber nicht so mein Gebiet. Hilft es denn viel?

Ist "noch" der E6420 und der läuft mit 1066 und ist auch so eingestellt.

Ist ja kein Problem. Hätte ja sein können. Du kannst auf alle Fälle mal von 0.1V weniger ausgehen, als du eingestellt hast. ;) Und ja, die Mods bringen schon was. Ich hatte schon 450Mhz FSB laufen und das war noch nicht das Maximum. Ich peile stabile 475MHz an. Schau'mer mal, ob's was wird (hab fast keine Zeit zum Testen). Allerdings sieht mein Board aber auch nicht mehr "ganz" original aus. :d

Entschuldige, aber genialer Vergleich. :bigok: Warum nutzt du dann deinen E6420 nicht drauf?
Sorry, aber völlig verschiedene Plattformen miteinander zu vergleichen ist Schwachsinn. Ich geh demnächst auch zum Obsthändler und frag warum der scheiß Apfel nicht nach Orange geschmeckt hat. :heul:
Nimm's mir nicht übel, aber das geht so einfach eben nicht. Ist auch nicht böse gemeint.
Kein Ding, ich weiß aber, das der 680i in solche Regionen locker vorkommt, aber Intels HighEnd nicht.. Das finde ich schon etwas komisch. (Und das wollte ich eigentich damit ausdrücken.)

Naja, habe mich inzwischen damit abgefunden. Werde wohl einfach auf den 790FX warten mitsamt Phenom und ner 3870.. :)

PS: Gibt es eigentlich auf für Intel eine Art MemFreq? (Das ist ein kleines Tool, wo man HTT, Multi und RAM-Teiler eingibt und es berechnet dann CPU- und RAM Takt.)

Zuletzt bearbeitet:
Kein Ding, ich weiß aber, das der 680i in solche Regionen locker vorkommt, aber Intels HighEnd nicht.. Das finde ich schon etwas komisch. (Und das wollte ich eigentich damit ausdrücken.)

Naja, habe mich inzwischen damit abgefunden. Werde wohl einfach auf den 790FX warten mitsamt Phenom und ner 3870.. :)

PS: Gibt es eigentlich auf für Intel eine Art MemFreq? (Das ist ein kleines Tool, wo man HTT, Multi und RAM-Teiler eingibt und es berechnet dann CPU- und RAM Takt.)

Sowas wird's schon irgendwo geben, nur frage ich mich was der Sinn des ganzen wäre. Bei Intel gibt's keine so dermaßen seltsamen Teilerverhältnisse wie bei AMD, wo plötzlich mal Frequenzen zu stande kommen, die eben genau nicht der Teilerformel entsprechen (wegen integer Rechnung). Ich lass mich aber gerne verbessern. Mir ist dahingehend nur nix bekannt.

Und wieder zum Thema Chipsatz: Ich weiß nicht was du hast. Hattest du wirklich geglaubt du packst mit dem Board über 500Mhz FSB, als du's gekauft hast? Du brauchst nur ne CPU mit passendem Multi, dann geht schon wieder was. Alles unter 9x ist einfach im Grunde genommen nix für ein unmodifiziertes i975x Board.

Und der Nvidia 680i ist auch nicht grade der Burner. Erstens kosten die Boards ~ nen Hunderter mehr als die i975x Boards und zum anderen sind sie Clock für Clock ohne extreme Einstellungsoptimierungen für gewöhnlich deutlich langsamer. Du vergleichst schon wieder 2 verschiedene Ansätze. Man muss sich immer entscheiden: Entweder Clock für Clock bessere Performance oder insgesamt höherer möglicher Takt. Der i975x war eben Clock für Clock optimiert. Interessanterweise hat Intel ja seine Quadcores bis vor kurzem auf i975x vorgestellt, obwohl es neueres gab. Ganz einfach weil die Benchmarks damit besser waren.




@[Chewbacca]:

attachment.php


Anhänge

  • aw9d clock-generator.jpg
    aw9d clock-generator.jpg
    40,1 KB · Aufrufe: 1.500
Zuletzt bearbeitet:
Sowas wird's schon irgendwo geben, nur frage ich mich was der Sinn des ganzen wäre. Bei Intel gibt's keine so dermaßen seltsamen Teilerverhältnisse wie bei AMD, wo plötzlich mal Frequenzen zu stande kommen, die eben genau nicht der Teilerformel entsprechen (wegen integer Rechnung). Ich lass mich aber gerne verbessern. Mir ist dahingehend nur nix bekannt.
Das ist sinnvoll, weil es somit keine Asynchronität mehr gibt. Einfach erklärt, passt der Chipsatz die RAM-Zyklen den Prozzi-Takt an, damit keine Wartezeit mehr entsteht.

Grob:

Der Prozzi taktet mit 200x10,5, der RAM eben mit 200MHz. Somit entsteht bei jedem Zyklus "100MHz Luft", weil ja der Prozessor vom RAM keine Daten erhält für diese Zeit. AMD löst das nur so, dass der RAM-Takt auf 210MHz angehoben wird, somit entfällt diese Phase. Dadruch kommt es natürlich gerade bei der Verwendung von ungeraden Multis und RAM-Teilern usw. zu verschiedenen RAM-Takten. Macht aber wesentlich mehr Sinn als das Intel-System.
Und wieder zum Thema Chipsatz: Ich weiß nicht was du hast. Hattest du wirklich geglaubt du packst mit dem Board über 500Mhz FSB, als du's gekauft hast? Du brauchst nur ne CPU mit passendem Multi, dann geht schon wieder was. Alles unter 9x ist einfach im Grunde genommen nix für ein unmodifiziertes i975x Board.
Naja, mit 500MHz habe ich nicht gerechnet, aber 400MHz sollten schon drin sein. Wollte schon 400x 8 erreichen...

Aber ich schätze, ich habe mich einfach nicht genug informiert. Muss wohl ein E6750 oder gar E6850 her, wenn ich mit dem System noch meinen vollen Spaß haben will. ;)

Zuvor lief mein System entweder mit 320x10 1:1 zum RAM, oder mit 250x8 1:1 zum RAM. Somit bin ich quasi voroptimiert, weil das Sockel 939 System so geil lief.. ^^

PS: Vielen Dank für deine Hilfe!


Edit: Oder ich beschenke mich zu Weihnachten mit den MIPS Kühlern für das Board. Diese in meinen Kreislauf zu integrieren wäre Null Problem und ich steh eh voll auf WaKü..

Zuletzt bearbeitet:
was kann ich den jetzt noch aus meinem system rausholen ....


mein system leuft auf 400x8 im 1:1 betrieb und ich hab keine einzige spannung angehoben hab nen zalman lüfter drauf den 7700 cu aber idle hat er 28° und unter volllast also bei zb boinc hat er 54/40 °

Wenn du aus dieser CPU noch einiges mehr rausholen willst, hol dir ein neues Board. Ich glaube kaum, dass du mit deinem AW9D noch extrem viel weiter kommen wirst. Der 8er Multi ist einfach ein bisschen wenig beim i975x, wie bereits erwähnt.
Kannst ja noch ein bisschen rumprobieren, aber ich denke nicht, dass noch viel gehen wird. Hast eh die 400MHz bisher auch nur geschafft, weil du den 1333er Strap über "Auto" gesetzt hast, da deine CPU ja nen Standard-FSB von 1333 hat. Stell den Strap mal testweise auf 1066Mhz für mehr Leistung und ich wette du wirst mit den Spannungen nachregeln müssen. ;)

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
