Case39 schrieb:
@x6 Danke. Deine Timings sehen schon mal sehr interessant aus! Hynix A-Die?
Ja, muss mal die Tage nen Screenshot machen.
Wäre persönlich auf minimalste Timings bei max 1,3V MemVDD interessiert.
Zum Vergrößern anklicken....
x6 Timings könnten bei bei 1,3V mit 6200 Laufen. Wenn du tatsächlich tRFC 130ns schaffst, hast du A-DIEs.
Beitrag automatisch zusammengeführt:

Geht auch etwas zahmer : )

Zuletzt bearbeitet:
Hier mal meine aktuellen Werte die soweit Stabil sind:

5200 MHz @ 1,30V

tCL: 32
tRCD: 32
tRP: 32
tRAS: 64
tRC: 68
tWR: 48

tRFC 1: 500
tRFC 2: 400
tRFC 4: 300
tREFI: 50000

tRTP: 12
tRRD_L: 8
tRRD_S: 4
tFAW: 20
tWTR_L: 16
tWTR_S: 6
tRDRDSCL: 8
tRDRDSC: 1
tRDRDSD: AUTO (only relevant for dual rank)
tRDRDDD: AUTO (only relevant for multi rank)
tWRWRSCL: 8
tWRWRSC: 1
tWRWRSD: AUTO
tWRWRDD: AUTO
tWRRD: 2
tRDWR: 16

Power Down Enabled: Disabled

ZEN Timings Screenshot folgt die Tage.

Mein Kit ist A-Die. Die 1,4V sind vom XMP. Das könnte evtl. auch noch mit 1,35-1,37V laufen bei 6400.
Wir können gerne zusammen mal schauen was noch geht. Das gehört dann aber in den Ryzen DDR5 RAM OC Thread

Ja klar👍

Wo ist denn der nette OT Hinweis denn hin😂

Die Ausrucksweise von unserem Neuling ging definitiv zu weit. ;) Aber ihr könnt euch ja entweder per PN oder im RAM-OC-Thread weiter unterhalten.

Neuer AMD Chipset Treiber Version 6.06.11.2153 auf ASUS Server

(Änderung zu Version 6.05.28.016: Neuer PSP Treiber Version 5.28.0.0)

Download: AMD Chipset Driver V6.06.11.2153

Weiss jemand zufällig ob das AsRock B650E Steel Legend ECLK hat?

Mein NZXT N7 B650E ist darauf aufgebaut und hat kein ECLK.

ASRock veröffentlicht Final Bios 3.05 für X670E Taichi mit AGESA 1.2.0.0a

Update AMD AGESA 1.2.0.0a for Ryzen 9000 CPU performance optimized.
Zum Vergrößern anklicken....

www.asrock.com

ASRock X670E Taichi

Supports AMD Ryzen™ 9000, 8000 and 7000 Series Processors; 24+2+1 Phase Power Design, SPS for Vcore+GT; 4 x DDR5 DIMMs, Supports Dual Channel, up to 7800+ (OC); 2 PCIe 5.0 x16; Graphics Output Options: 2 USB4 Type-C, 1 HDMI; Realtek ALC4082 5.1 CH HD Audio Codec,, ESS SABRE9218 DAC, WIMA Audio...
www.asrock.com www.asrock.com

B650E Taichi - BIOS 3.05
B650E Taichi Lite - BIOS 3.05
X670E Taichi Carrara- BIOS 3.05
X670E Taichi - BIOS 3.05

Folgender Sachverhalt:

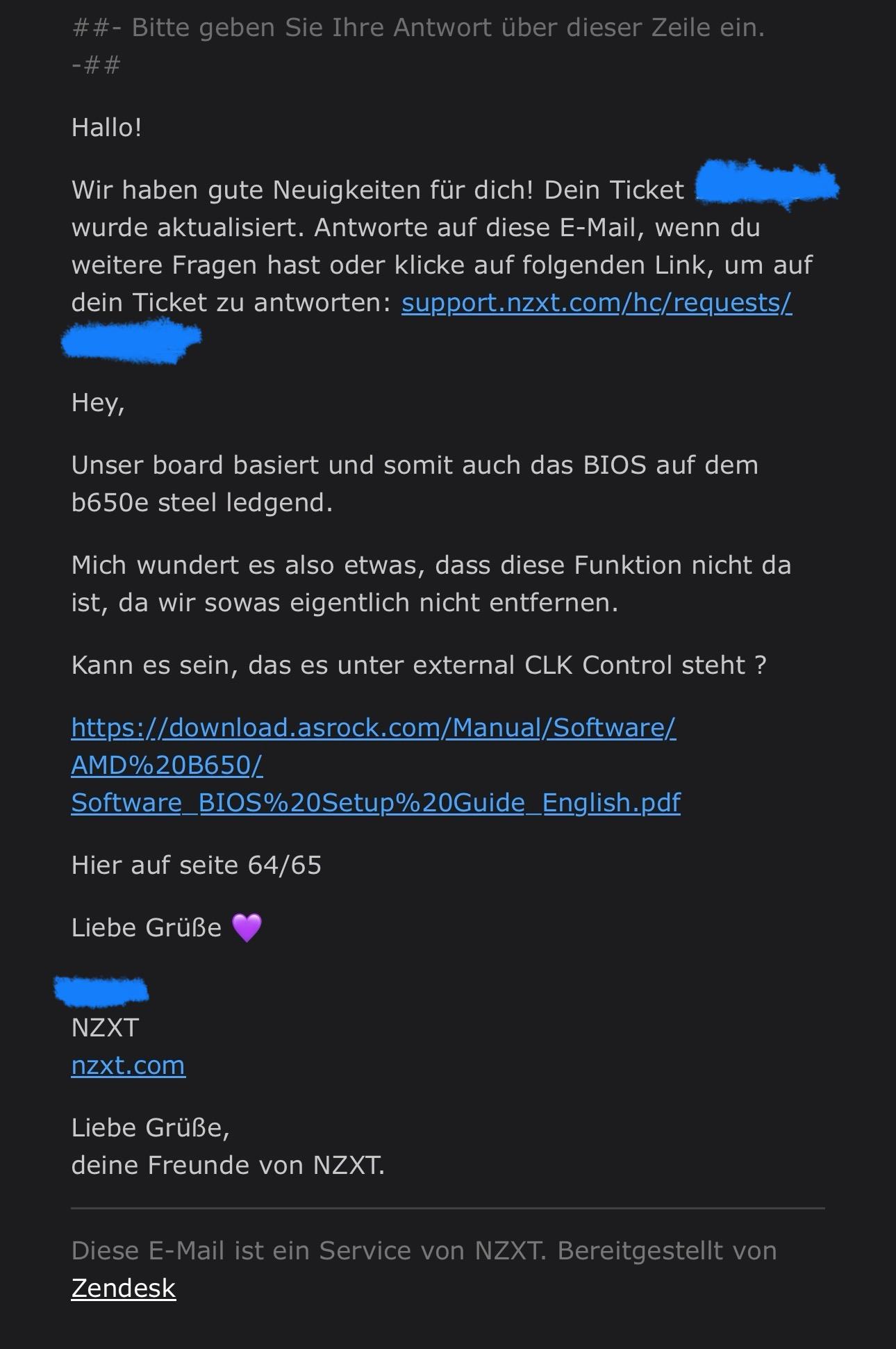

Ich schreibe seit 3-4 Tagen mit dem Support von NZXT hin und her bzgl. dem fehlendem ECLK auf dem B650E. Das Board sowie BIOS/UEFI basieren, gem. dem Supportmitarbeiter, auf dem AsRock B650E Steel Legend. Er meinte normalerweise entfernen sie nichts aus dem BIOS. Siehe Anhang 1.

Frage 1) Gemäss dem Link bzw. der Dokumentation, sollte jedoch der ECLK ja dann vorhanden sein?

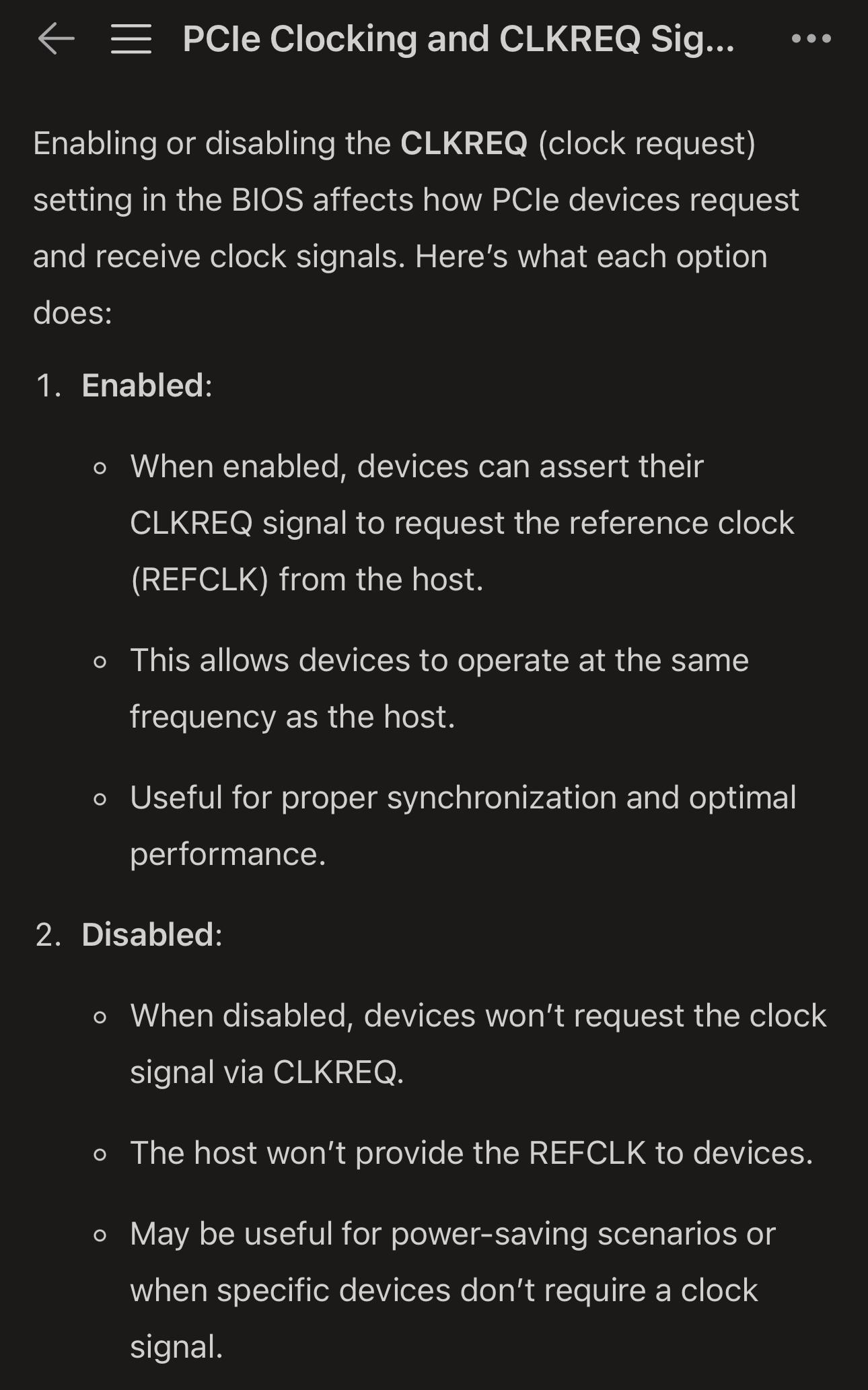

Im UEFI hab ich eine Option, bei welcher der Supportmitarbeiter meinte ich soll mal reinklicken. „Unused GPP Clocks Off“ standardmässig auf Disabled. Beim Aktivieren erscheint die Option „Clock Power Management(CLKREQ#)“ mit der Auswahl „Enabled“ oder „Disabled“. Nach kurzer Googlerecherche hab ich das so verstanden, dass es da um Power(saving) States für PCIE Geräte geht. Nach kurzer Unterhaltung mit ChatGPT entstehen aber mehr Fragen als Antworten. Siehe Anhang 2.

Frage 2) Geht es hier wirklich um Powermanagement oder ist das alles einbisschen komisch formuliert und es geht dabei um asynchrones PCIE Clocking?


Anhänge

  • IMG_0446.jpeg
    157,4 KB · Aufrufe: 33
  • IMG_0445.jpeg
    178,1 KB · Aufrufe: 33
roxor schrieb:
Folgender Sachverhalt:

Ich schreibe seit 3-4 Tagen mit dem Support von NZXT hin und her bzgl. dem fehlendem ECLK auf dem B650E. Das Board sowie BIOS/UEFI basieren, gem. dem Supportmitarbeiter, auf dem AsRock B650E Steel Legend. Er meinte normalerweise entfernen sie nichts aus dem BIOS. Siehe Anhang 1.

Frage 1) Gemäss dem Link bzw. der Dokumentation, sollte jedoch der ECLK ja dann vorhanden sein?

Im UEFI hab ich eine Option, bei welcher der Supportmitarbeiter meinte ich soll mal reinklicken. „Unused GPP Clocks Off“ standardmässig auf Disabled. Beim Aktivieren erscheint die Option „Clock Power Management(CLKREQ#)“ mit der Auswahl „Enabled“ oder „Disabled“. Nach kurzer Googlerecherche hab ich das so verstanden, dass es da um Power(saving) States für PCIE Geräte geht. Nach kurzer Unterhaltung mit ChatGPT entstehen aber mehr Fragen als Antworten. Siehe Anhang 2.

Frage 2) Geht es hier wirklich um Powermanagement oder ist das alles einbisschen komisch formuliert und es geht dabei um asynchrones PCIE Clocking?
Zum Vergrößern anklicken....

Laut liste kein ECLK

roxor schrieb:
@Case39 Eher im AM5 Mainboard Sammelthread?

@RedF hab die Liste gestern gesehen, danke nochmal dafür.

Aber laut der AsRock Dokumentation die der Mitarbeiter mir gesendet hat, sollte das vorhanden sein? Link PDF Seite 68, Dokumentation Seite 64 -> https://download.asrock.com/Manual/Software/AMD B650/Software_BIOS Setup Guide_English.pdf

Zumal der Mitarbeiter ja meinte, sie entfernen nichts aus dem BIOS.
Zum Vergrößern anklicken....
Ne. Der hat dir einfach die Standard BIOS Doku für alle 6XX Boards von denen geschickt.

@szaKaL23 genau das ist es ja. Soweit ich das verstehe, ist ECLK ein Chipset Feature und sollte demnach auf jedem B650E Board/BIOS/UEFI verfügbar sein oder liege ich da falsch?

@szaKaL23 Dann kannst du mir ja gern mal erklären ob ECLK ein Chipsatz Feature ist oder über einen separaten Controller läuft. Dass ich, stand jetzt, kein ECLK habe war mir auch bewusst bzw. war auch nicht die Frage ;)

Ein eCLK ist kein Chipsatz-Feature, sondern ein zusätzlicher Taktgeber, den nur wenige AM5-Mainboards bieten. Das Thema driftet aber nun sehr ab.

FM4E schrieb:
Ein eCLK ist kein Chipsatz-Feature, sondern ein zusätzlicher Taktgeber, den nur wenige AM5-Mainboards bieten. Das Thema driftet aber nun sehr ab.
Zum Vergrößern anklicken....
TIL (Today I learned), danke dir! Bin Davon ausgegangen, dass es ein Chipset Feature ist.

Damit ich aber auch mal was zum (richtigen) Topic sage, für das NZXT N7 B650E ist auch gerade das 3.04 BIOS erschienen mit AGESA 1.2.0.0 als einzige Änderung.

roxor schrieb:
@szaKaL23 Dann kannst du mir ja gern mal erklären ob ECLK ein Chipsatz Feature ist oder über einen separaten Controller läuft. Dass ich, stand jetzt, kein ECLK habe war mir auch bewusst bzw. war auch nicht die Frage ;)
Zum Vergrößern anklicken....

FM4E
Hat es ja schon beantwortet.
Sinnvoll wird es immer wenn du die Sachen ausschreibst.
Der eclk ist ein externer Taktgeber.

szaKaL23 schrieb:
FM4E
Hat es ja schon beantwortet.
Sinnvoll wird es immer wenn du die Sachen ausschreibst.
Der eclk ist ein externer Taktgeber.
Zum Vergrößern anklicken....
War eher ein Interpretationsproblem. Ausgeschrieben weiss ich, was das bedeutet.
Meine Interpretation davon war, extern = nicht BLCK. Was auch soweit stimmt. War jedoch der Annahme, das bei einem Overclocking Chipset (B650E), diese Funktion immer dabei ist, nur jenachdem im BIOS nicht implementiert. Dass es sich dabei um einen zusätzlichen Controller handelt, hab ich heute gelernt. Werde in Zukunft beim Wort ECLK das Wort „Modul“ dahinter leise mitlesen/schreiben.

roxor schrieb:
War eher ein Interpretationsproblem. Ausgeschrieben weiss ich, was das bedeutet.
Meine Interpretation davon war, extern = nicht BLCK. Was auch soweit stimmt. War jedoch der Annahme, das bei einem Overclocking Chipset (B650E), diese Funktion immer dabei ist, nur jenachdem im BIOS nicht implementiert. Dass es sich dabei um einen zusätzlichen Controller handelt, hab ich heute gelernt. Werde in Zukunft beim Wort ECLK das Wort „Modul“ dahinter leise mitlesen/schreiben.
Zum Vergrößern anklicken....

Die Kunden zahlen gutes Geld für das Feature.
Ist echt Offtopic, will das nur damit abschließen und sagen dass du dir keinen Stress machen brauchst.
Ist ein geiles Board. Und eclk bringt aktuell nichts. Beim kommenden 9xxx3xd muss sich erst zeigen ob das überhaupt Sinn macht auch wenn das OC offen ist.

Gamers Nexus Extreme Overclocking AMD RYZEN 9950X von 2 AMD Ingenieuren auf 6,6 GHz


Immer wieder schön zusehen das das ASUS X670E GENE sehr beliebt ist bei Übertaktern.
Aber mit Bios Version 2122 (?) das gibt es noch gar nicht, nicht mal als Beta.

Zuletzt bearbeitet:
