[Sammelthread] AMD AM5 / LGA1718 Mainboard - Info & Laberthread

AMD AM5 / LGA1718 Mainboard - Info & Laberthread

Plattformen / Prozessoren
2022 H2 - Ryzen 7000 (Raphael, Zen4)
2023 - Ryzen 8000 (Granite Ridge, Zen5)
2024 - Ryzen 8000 APU (Strix Point, Zen5/Zen4D)

AMD Ryzen 7000 - Raphael Zen4 - 2022.jpg AMD Computex 2022 Slide Deck - Zen4 Core.JPG AMD Computex 2022 Slide Deck - Total IO.JPG

AM4 Block diagram (Gigabyte Leak).jpg

Sockel


Vergleich mit Intel Alder Lake (Quelle: Videocardz)

Lochabstand Kühler: möglicherweise kompatibel zu AM4 (mit eingeschränkter Kühlerkompatibilität)

Referenzdesign & Mindestanforderungen AM5 CPU-Kühler (Quelle: TtLexignton)​

Chipsätze

AMD 600 Series (X670E, X670, B650E, B650, A620)

AMD AM5 Chipsets.png


Tabelle: Chipsatz-Features (vorläufig)
X670 / X670E
(2x B650)
B650 / B650EA620
Release Date
HerstellerASMediaASMediaASMedia
Fertigung
Package2x 19x19mm
FCBGA
19x19mm
FCBGA
19x19mm
FCBGA
AnbindungPCIe 4.0 x4PCIe 4.0 x4PCIe 4.0 x4
PCIe12x PCIe 4.0
bis zu 8x PCIe 3.0 (oder bis zu 8x SATA 6Gbps)
8x PCIe 4.0
bis zu 4x PCIe 3.0 (oder bis zu 4x SATA 6Gbps)
4x PCIe 4.0
bis zu 4x PCIe 3.0 (oder bis zu 4x SATA 6Gbps)
USB12x USB 3.2 Gen2
(vier davon kombinierbar zu USB 3.2 Gen2x2)
12x USB 2.0
6x USB 3.2 Gen2
(zwei davon kombinierbar zu USB 3.2 Gen2x2)
6x USB 2.0
6x USB 3.2 Gen2
(zwei davon kombinierbar zu USB 3.2 Gen2x2)
6x USB 2.0
TDP2x7W7W
Quelle: https://www.angstronomics.com/p/site-launch-exclusive-all-the-juicy?s=r
amd x870 block diagram.png

Mainboards (Leaks & Previews - nach Hersteller sortiert)

Computex 2022 - Slide Deck:
AMD Computex 2022 Slide Deck - Flagship.JPG


ASRock [AM5-Übersicht]
ASrock X670E Taichi Carrara.jpg ASrock X670E Taichi.jpg ASrock X670E Pro RS.jpg


ASUS
asus-rog-crosshair-x670e-extreme-1280.jpg ASUS ROG Crosshair X670 Extreme



Biostar [AM5 Models]
Biostar X670E Valkyrie.jpg Biostar X670E Valkyrie (back).jpg Biostar X670E Valkyrie

EVGA

Gigabyte
gigabyte-X670E-AORUS-XTREME-1280.jpg Gigabyte X670 Aorus Master.jpg Gigabyte X670 Aorus Pro AX.jpg Gigabyte X670 Aero D.jpg
X670 Aorus Xtreme | X670 Aorus Master | X670 Aorus Pro AX | X670 Aero D


MSI
msi-meg-x670e-ace-1280.jpg MSI MEG X670E Ace

MSI X670E Ace 1480x833.jpg MSI X670-P WIFI 1480x833.jpg MSI X670E Carbon 1480x833.jpg MSI AM5 Model Table 1480x833.jpg MSI X670 Model Table 2 1480x833.jpg



Test, Reviews & Interessante Links

Hardwareluxx Tests

Launch Coverage & WWW Reviews
AMD Ryzen 7 9800X3D Launch Coverage

WWW X870 Launch Coverage

Round-Ups:


Verwandte Themen im Forum

Im Web:
AM5 Motherboard Sheet by Thriplerex (3_Three_3)​

AMD-Sockel-AM5-CES2022.jpg AMD Ryzen 7000 - Raphael Zen4 - 2022.jpg AMD-Zen4-Raphael-AM5-Intel-AlderLake-LGA1700.jpg AM4 Block diagram (Gigabyte Leak).jpg

Work In Progress. Ergänzungen und Korrekturen bitte nur mit Quellenangabe.

Zuletzt bearbeitet:
So, Kiste läuft und Windows bootet immerhin schomal :fresse:
Ich installiere mal die ganzen Treiber auf der Support Seite von Asus, braucht man sonst noch irgendwas extra bei AMD?

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Berichte mal morgen über die ersten Gehversuche.
Mit was gekühlt usw.

Was mich brennend interessiert, sind die Kontaktframes kompatibel zu 9800 x3d.
Auf der Seite von TG steht nix dazu

Hab Gigabyte mal nach nehm Relaise Datum gefragt mal schauen was die mir schreiben.. aber das dauert ja eh 5 Tage biss eine Antwort kommt

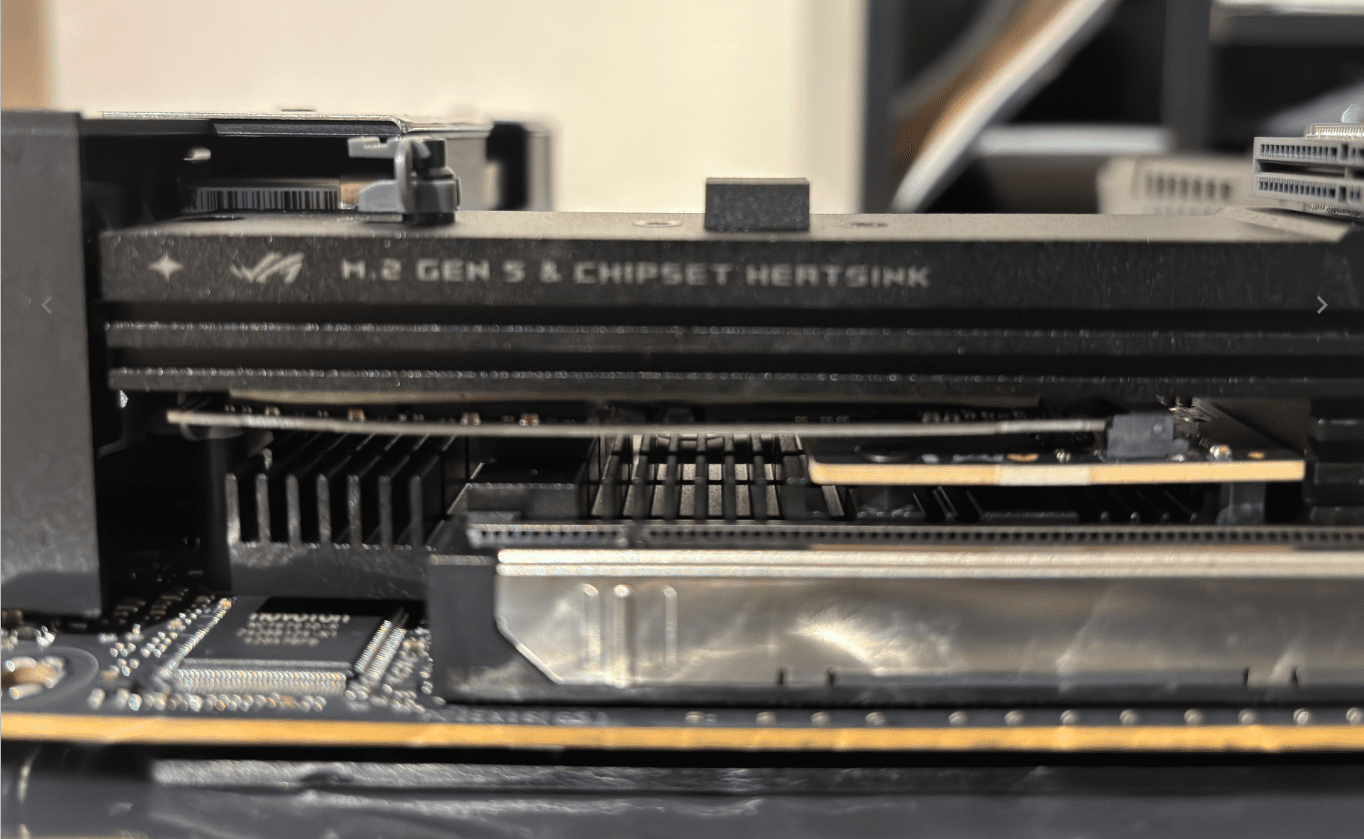

Ich hab grad mal die 990 Pro schon mal in den unteren Slot des Asus X870-I montiert und dann gesehen, dass sie sich richtig durchbiegt.
Hier sitzt alles korrekt, die Schrauben sind nicht zu fest angezogen sondern wirklich nur leicht bis sie eben drin sind. Das ist doch übel oder?

Ich hab die linke, dem IO Shield näher gelegene Schraube jetzt etwas zurückdrehen müssen, damit die Biegung etwas besser ist. Aber sie ist jetzt nicht 100% angezogen.
Was ist denn das für ne Konstruktion?

EDIT:

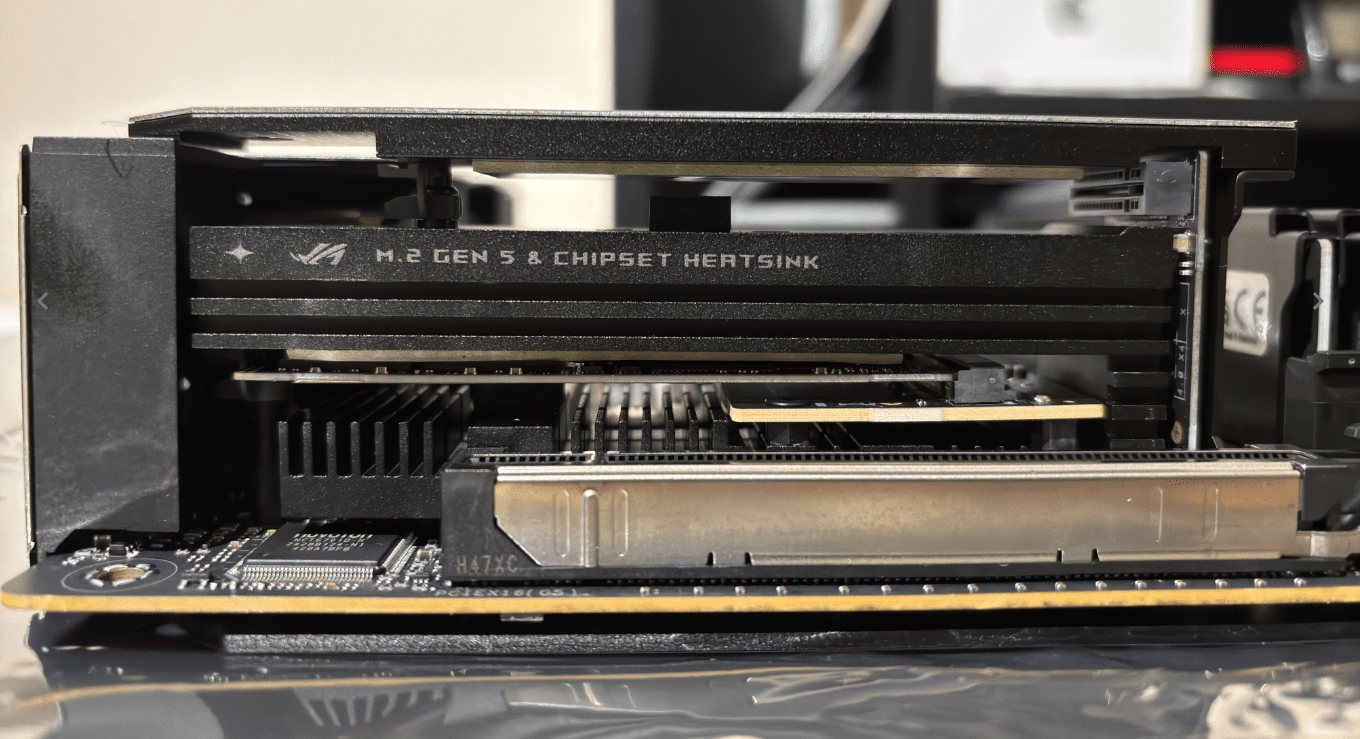

Mein Fehler, single sided M2 gehört wohl ein Gummipad drunter..
sieht besser aus


Anhänge

  • 1731013920575.png
    378,2 KB · Aufrufe: 67
  • 1731015827098.png
    388,4 KB · Aufrufe: 63
Zuletzt bearbeitet:
Berichte mal morgen über die ersten Gehversuche.
Ich hab nen Cuplex Kryos drauf, hab gerade nur schnell CineBench laufen lassen, da kommt er im Multicore nicht über 82°C.

Kommend vom 12700k hat sich das Ding schon gelohnt, hab nur kurz Dragon Age getestet, da hing ich vorher ziemlich hart im CPU Limit (4090 war nie mehr als 70% ausgelastet), jetzt hab ich 30-40FPS mehr (ca. 130-140 statt knapp unter 100 mit DLSS Quality ohne FG). Morgen wird weiter getestet, für heute ist erstmal genug :d

Abgesehen davon wenn du dich richtig informiert hättest

Wozu, ich habe nicht vor den Kram zu kaufen, hatte zwei neue X670E Gene und habe beide wieder hergegeben, passt mir deutlich besser als der X870E Kram.

Die Boards sind insbesondere was die PCH-Anbindung angeht sowieso auf geteilte Bandbreite ausgelegt, da jeder PCH mit nur 4 Gen4 Lanes angebunden ist.

Der eigentliche Flaschenhals liegt also ganz wo anders ...

da jeder PCH mit nur 4 Gen4 Lanes angebunden ist.

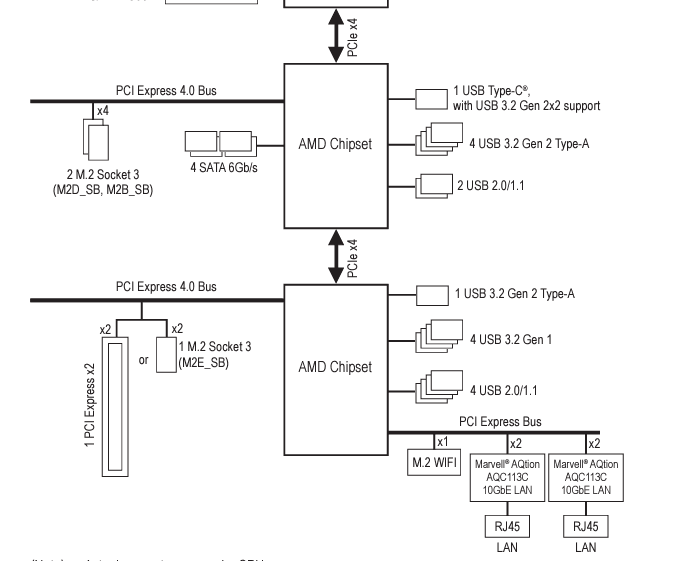

Das ist noch nicht mal richtig, denn beide PCHs teilen sich einen 4.0 x4 Link, aber ein Bild sagt mehr als tausend Worte. :d
Das alles teilt sich den 4.0 x4 Link zur CPU.

An m2. hat man:
1x 5.0 x4 (CPU)
2x 4.0 x4 (SB)
1x 4.0 x2 (SB), dann fällt aber der unterste PCIe weg, sprich Lanesharing.

Zum vergleich das Asus B650E-E für vmtl. 1/3 bis 1/4 des Preises:
1x 5.0 x4 (CPU)
1x 4.0 x4 (CPU)
1x 4.0 x4 (SB)
Sowie den PCIe 4.0 x4, wo man per Adapter auch noch ne m.2 rein stecken kann.

Per Lanesharing mit dem erstem 5.0 x16 ginge dann bei beiden Boards noch eine m.2 5.0 x4 mehr.

So es ist passiert auch ich als riesiger Intel fanboy werde das Lager wechseln 🤣🙈

Nachdem gestern mein arbeitgeber mir mitteilte das ich jetzt eine Workstation bekomme zum arbeiten wird mein Rechner nur noch zum zocken verwendet und da ist es ja ein nobrainer nicht zum 9800x3d zu greifen

So jetzt kommen die ganzen noob Fragen weil mein letzter amd war die Black Edition 6400+ 🤣

Verstehe ich das richtig vom b650 bis x870e können alle CPU OC und RAM OC und es gibt da keine Beschränkung wie bei Intel das nur die z chipsätze das können?

Weil ich habe mir das b650e strix e ausgesucht und erfüllt alle meine Anforderungen weil ich brauche weder thunderbolt noch usb 4

Und werden die ryzen 9000 out of the Box erkannt beim b650e oder ist das wie bei Intel das bei selben sockel erst ab bestimmten BIOS Versionen die CPU erkannt wird siehe Intel 13/14gen?

Dann RAM habe ich so verstanden das 6000-6400 mit möglichst cl30 oder 28 der beste für gaming ist? Und brauch der RAM noch eine aktive Kühlung dann wie bei Intel und jenseits der 8000?

Zuletzt bearbeitet:
Wozu, ich habe nicht vor den Kram zu kaufen, hatte zwei neue X670E Gene und habe beide wieder hergegeben, passt mir deutlich besser als der X870E Kram.

Die Boards sind insbesondere was die PCH-Anbindung angeht sowieso auf geteilte Bandbreite ausgelegt, da jeder PCH mit nur 4 Gen4 Lanes angebunden ist.

Der eigentliche Flaschenhals liegt also ganz wo anders ...
Achso lieber Blabla hauptsache was sagen dann hättest du dir deinen Kommentar sparen können

Soweit alles richtig (y)
Wenn das BIOS nicht will kann mans per Flashback updaten, sogar ohne CPU.
Aktive Kühlung kommt halt auf den generellen Airflow an und wie weit man Übertakten will...

Solangsam liebäugel ich auch mitm neuen X3D :fresse2: nur bei den Boards wird mir schlecht.. dieser USB4 Müll mit Lanesharing und keine ordentliche 2 DIMM Boards :rolleyes2:

Aus meiner Sicht gewinnt X670E/B650E immer gegen X870E. Keine Ahnung was AMD da im Kopf vorgegangen ist. Ist ja nicht so als hätten die Hersteller auf 6er Boards kein USB4 verbaut, nur eben ohne zwanghaftes Müll Lanesharing. Die Hersteller geben jetzt z.B. bei einem X870E Hero 8600MHz bei RAM OC an, während ein X670E nur 8000 unterstützen soll. Auch da kann man die Frage stellen, ist das in der Realität überhaupt wirklich so? Nicht das es in der Praxis ein unterschied macht, weil Gear1 bis ~6600Mhz eigentlich sowieso der Beste und einfachste Weg ist. Aber diese Angabe ist aus meiner Sicht die einzige Verbesserung (vielleicht eben auch nur auf dem Papier) ggü. dem X670E Hero.
Das ist nicht nur beim Hero so, sondern zieht sich konsequent durch alle Lineups.

Der USB4-Zwang ist notwendig, weil man kaschieren will, dass die Chipsets und damit die Boards keinerlei Weiterentwicklung erfahren haben. Man darf gespannt sein, ob sich AMD dazu herablässt, die Chipsets mit der nächsten AM5-Generation gründlich zu überarbeiten.

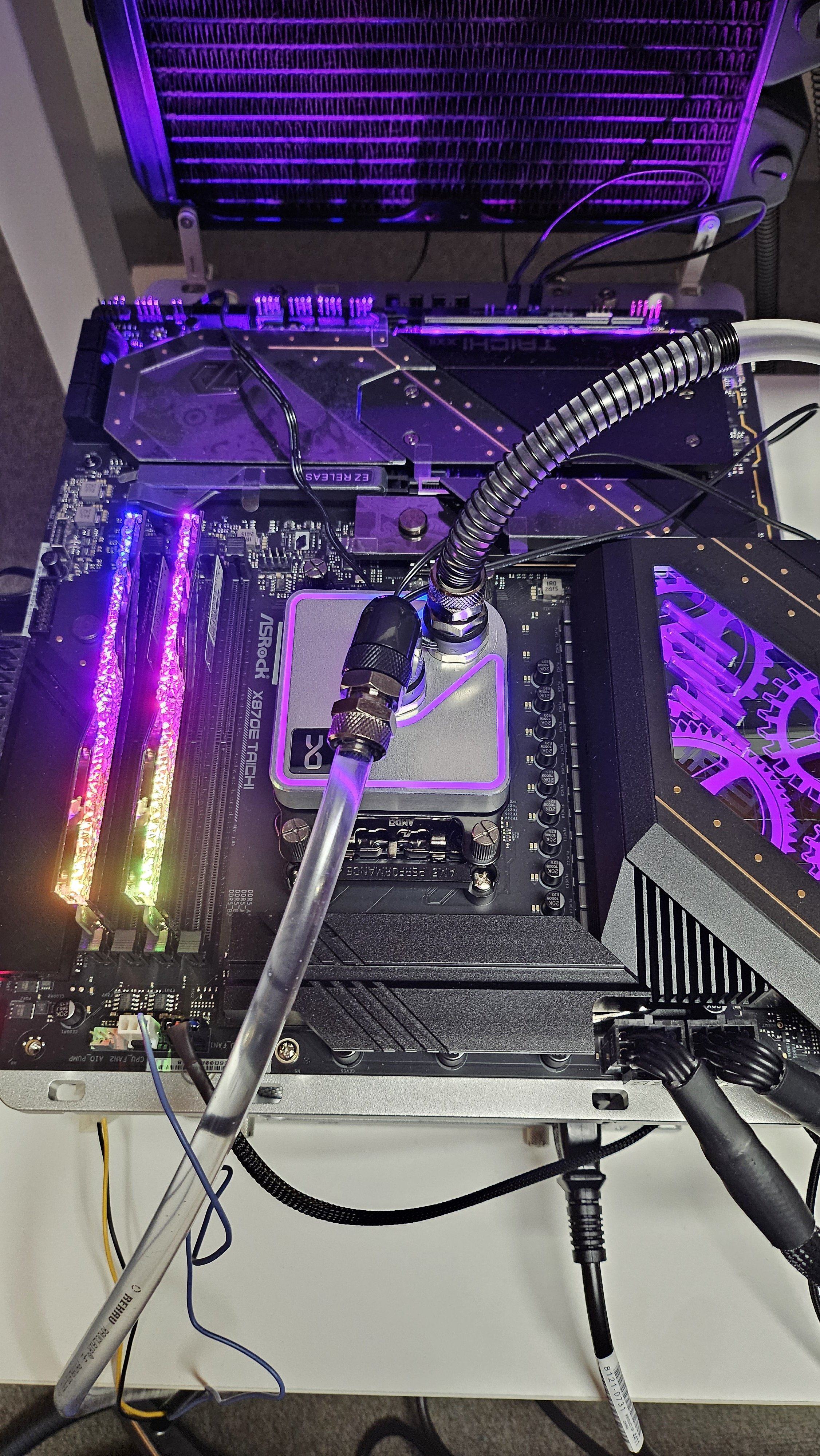

erste starts


Anhänge

  • 17311643351297501027817491906871.jpg
    1,6 MB · Aufrufe: 82
Hab bei Amazon ein Asus X670E Hero für 300€ ergattert. Stand dabei, akzeptabel mit Kratzern.
Das Ding ist einfach komplett Neu. Alle Folien noch drauf und Verpackungen zu. Die Kratzer waren nur äußerlich auf der abziehbaren Plastikfolie der Slotabdeckung.
Läuft auch einwandfrei. Guter Deal.

Top absoluter Schnapper ich habe mein b650e Strix-E auch für 254€ ergattert weil es im Angebot war

Da inzwischen ja einige ein Board vom Asus Shop haben: hattet ihr nen Cashback Code bekommen?

Ich musste über Amazon anfragen und die haben mir dann einen Code geschickt und habe schon die Bestätigung das mein Cashback genehmigt wurde

ASUS bzw. Ninepoint reizen leider gerne die 90 Werktage bis zur CB-Auszahlung komplett aus. Die Genehmigung geht immer schnell.

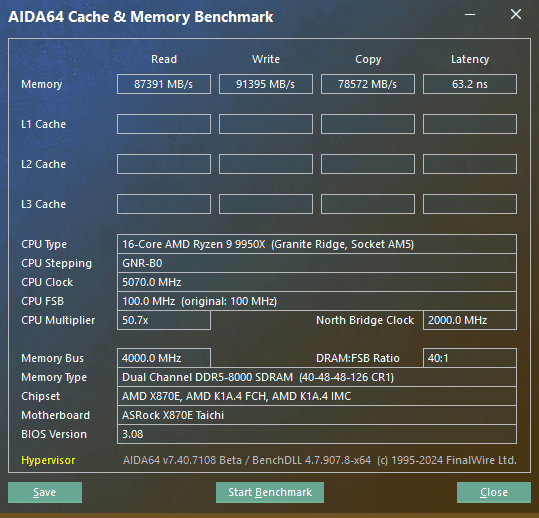

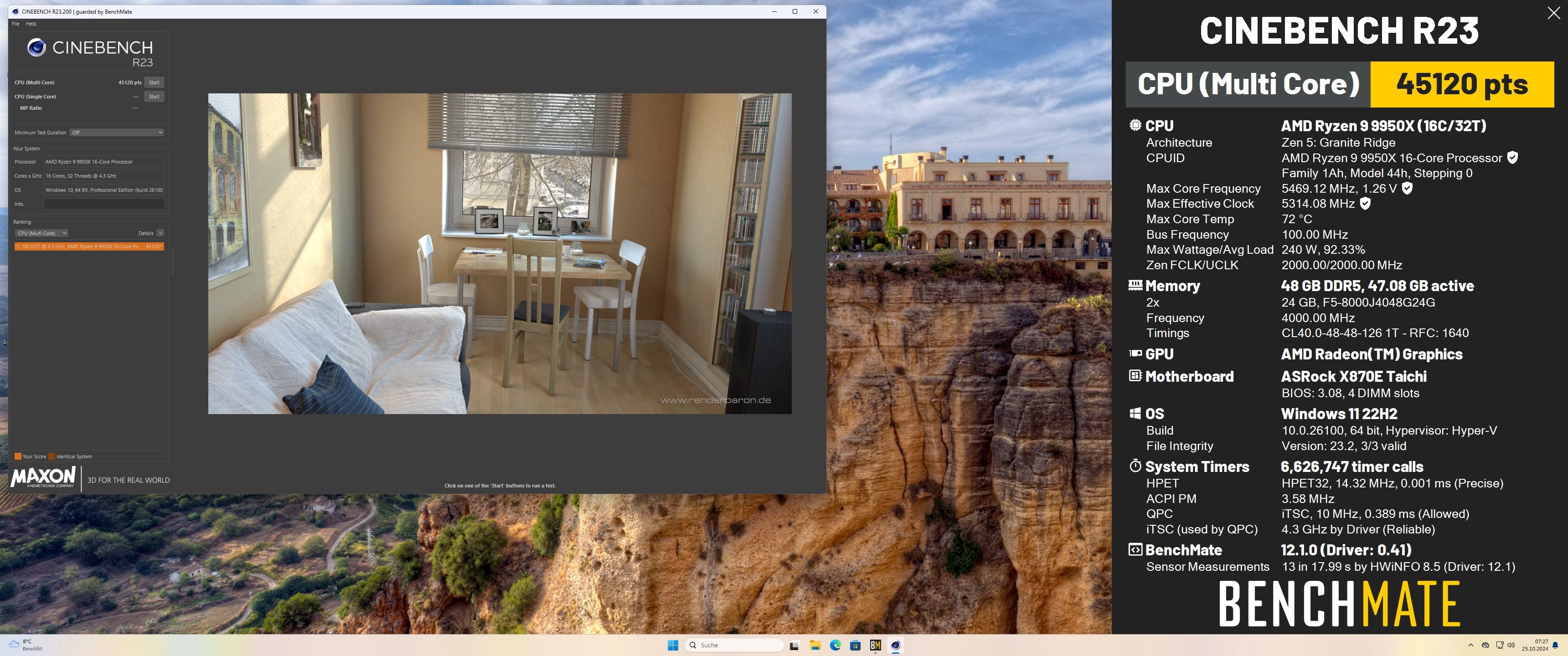

Also im Moment bin ich sehr zufrieden. PBO -20mV und Expo 8000 eingestellt und läuft . Okay die Rams muss ich noch eingehender testen. Auch sonst ist das AMD Bios anders wenn man jahrelang Intel hatte, z.b. weiß ich noch nicht wie ich den Takt nur mit einer leichten Erhöhung der Leistung in Watt anheben kann. Hier bei dem Cb R23 run hat er 240 Watt gebraucht, ich würde den nun mal testweise auf 255 Watt anheben wollen.....



Edit: sehe gerade Benchmate vertut sich da es ist 24H2

Das schaut aber top aus, für first try 8000.
Natürlich muss getestet werden ob die 8000 sauber laufen und die Fehlerkorrekt vom IMC da nicht reinfunkt.

Es wäre schon ein Fortschritt 6600 mit cl30 sauber zu fahren.
In vielen Shooter üblichen Games waren die 6000 cl28 am schnellsten und Aufbau ala Anno1800 mit 7200 aufwärts.

Neues im Alten Kleid 🥰 der 9800X3D läuft auf Anhieb mit DDR5 6000 CL30, ich werde mir wohl eine blende bauen für den Bereich unter den Laufwerken 😅
Was mich wunder ist das der speicher noch ein Profil für 6200 cl32 hat, obwohl er als 6000 CL30 verkauft wird :hmm:


Sehr geehrter GIGABYTE Kunde,

vielen Dank für Ihre Anfrage.

Wir erwarten die erste Lieferung X870E AORUS XTREME AI TOP noch vor Ende November.
Ein genaueres Datum können wir leider noch nicht nennen.

Mit freundlichen Grüßen

Ihr GIGABYTE-Team.

Na wenigstens etwas 😄 hoffentlich werden die nicht wrggeskalpt

Macht ziemlich viel richtig das Board. Wenn ich nur nicht das Gigabyte Bios so hassen würde :ROFLMAO:
