[Sammelthread] AMD K7 - Sockel A (462)
- Ersteller ItsFun
- Erstellt am
bschicht86
Nippelmessie
- Mitglied seit
- 03.12.2018
- Beiträge
- 4.027
Also mein 3200+ aus 0340 ist auch unlocked. Vieleicht klappts ja
digitalbath
Mr. Oldschool-Bios
@Nonaamee
Sieht echt gut aus! Müsste doch unlocked sein? Jetzt muss der sich noch gut takten lassen. Interessant, dass bei deinem ein anderer Bereich vom L2 cache deaktiviert wurde. Bei meinen Duron CPUs ist bei den L2 Brücken nur die letzte Brücke (rechts) getrennt. Bei deinem ist auch die Brücke links getrennt. Bin gespannt, wie gut deiner sich takten lässt.
Ich hänge bei meinem 1800er grade bei 2400MHz / 1,80V. Mehr macht das System nicht mit. Ich muss herausfinden warum.
EDIT: der 1000e Beitrag
Sieht echt gut aus! Müsste doch unlocked sein? Jetzt muss der sich noch gut takten lassen. Interessant, dass bei deinem ein anderer Bereich vom L2 cache deaktiviert wurde. Bei meinen Duron CPUs ist bei den L2 Brücken nur die letzte Brücke (rechts) getrennt. Bei deinem ist auch die Brücke links getrennt. Bin gespannt, wie gut deiner sich takten lässt.
Ich hänge bei meinem 1800er grade bei 2400MHz / 1,80V. Mehr macht das System nicht mit. Ich muss herausfinden warum.
EDIT: der 1000e Beitrag
Zuletzt bearbeitet:
Sparksnl
Enthusiast
The issue is that when you activate the extra cache it is recognized as an Athlon XP and not a Duron. Too bad
It is known that there are 2 versions to deactivate the cache.
It is known that there are 2 versions to deactivate the cache.
digitalbath
Mr. Oldschool-Bios
I was asking myself what happens if the extra cache is activated. Thanks for the clarification!
So, no extra cache for the TeamCup...
Jap, der Duron hat von Haus aus einen freien Multi
Das ist schonmal was! Allerdings hab ich grad keinen Silberleitlack mehr zur Hand um den Cache Mod zu testen. Mit Bleistift bekomme ich leider keine leitende Verbindung her, bestätigt auch das Multimeter. Und löten will ich nicht...
@Sparksnl
Thats sad, i hoped, that it would show up as a Duron with 256K of Cache...
Das ist schonmal was! Allerdings hab ich grad keinen Silberleitlack mehr zur Hand um den Cache Mod zu testen. Mit Bleistift bekomme ich leider keine leitende Verbindung her, bestätigt auch das Multimeter. Und löten will ich nicht...@Sparksnl
Thats sad, i hoped, that it would show up as a Duron with 256K of Cache...
The Sandman
Urgestein
Ein Glück nicht! Schon beim Boot hat das Asus X-X die CPU richtig gemeldet. Athlon XP! Mod succeed!
Löten muss man da nichts. Gefühl für die Sache war damals echt wichtig. Tesa, Alleskleber, Rasierklinge, Leitlack, entfetten, Nadel - presto.
Löten muss man da nichts. Gefühl für die Sache war damals echt wichtig. Tesa, Alleskleber, Rasierklinge, Leitlack, entfetten, Nadel - presto.
Zuletzt bearbeitet:
isulk
Urgestein
Sein Board geht auch ganz gut...
https://hwbot.org/submission/4535055_terraraptor_reference_frequency_a7n8x_e_deluxe_288.77_mhz
https://hwbot.org/submission/4535055_terraraptor_reference_frequency_a7n8x_e_deluxe_288.77_mhz
The Sandman
Urgestein
Kompressorkühlung für alle. YaY
Singelchannel halt aber, 4V VDimm und 2.2V NB. Das ist schon etwas kronk.
valid.x86.fr
Singelchannel halt aber, 4V VDimm und 2.2V NB. Das ist schon etwas kronk.
AMD Duron @ 1877 MHz - CPU-Z VALIDATOR
[47t5uc] Validated Dump by TerraRaptor (2020-08-28 21:20:19) - MB: Asus A7N8X-E - RAM: 256 MB
valid.x86.fr
Habe auch schon ein paar Durons (erfolgreich) gemoddet. Mit einer Kanüle die Lötaugen frei gekratzt und dann Silberleitlack mit einem Zahnstocher aufgetragen. Ist kein Hexenwerk. Hab nur leider keinen Silberleitlack mehr zur Hand, muss wieder einen besorgen. Das mit dem Bleistift als Alternative hat leider überhaupt nicht funktioniert.
digitalbath
Mr. Oldschool-Bios
Das stimmt. TerraRaptor hat ein außergewöhnliches ASUS board. Das können nicht viele DFI und Abit boards. Während die Abit und DFI boards gerne in extremen Bereichen sterben, macht das ASUS board das ganze problemlos mit.
digitalbath
Mr. Oldschool-Bios

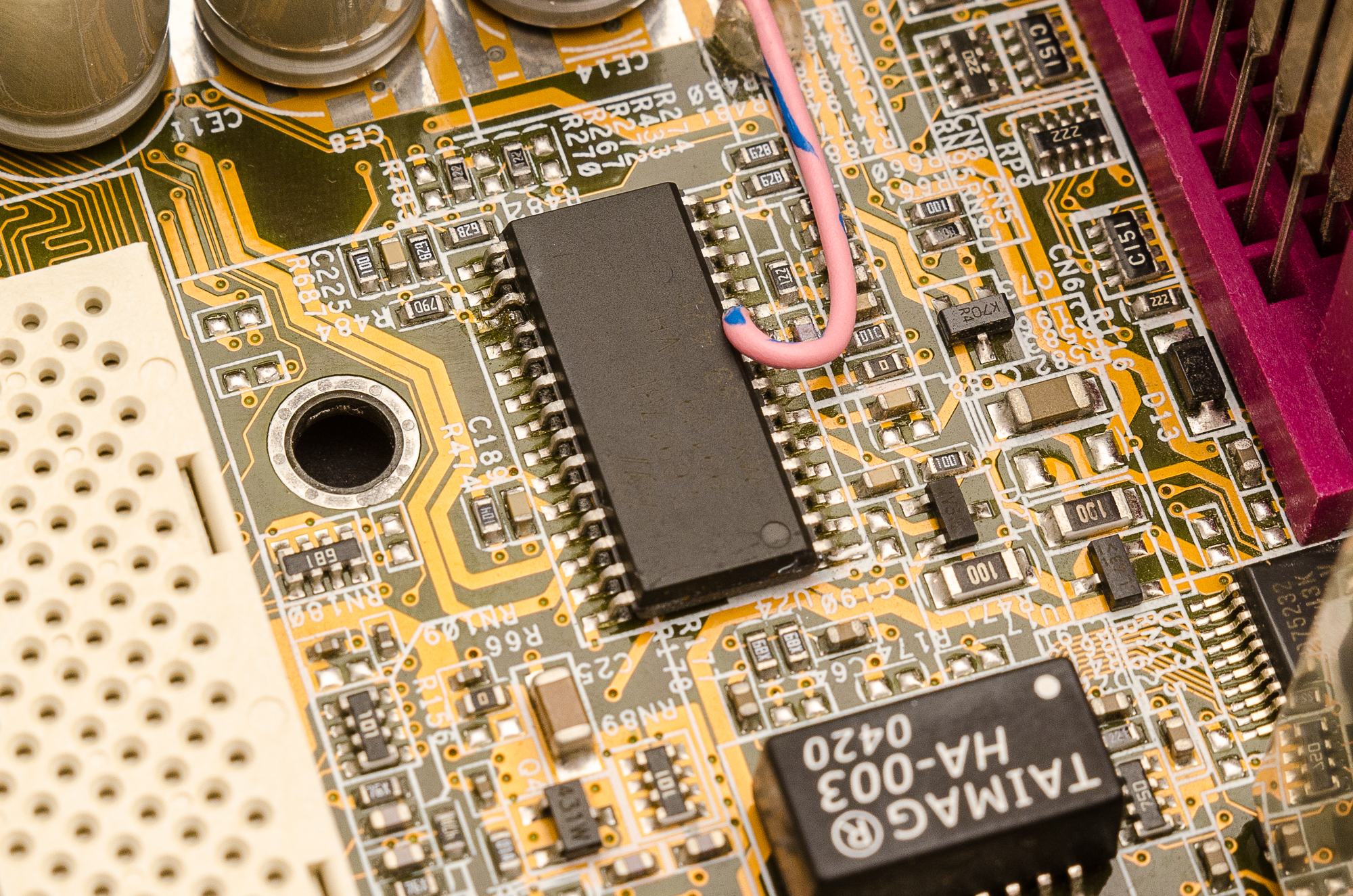

Den Pin muss man dann beim L6917B (pin #17) vom board machen. Der L6917B benutzt dann, wenn ich es richtig verstanden habe, die eigene Frequenz von 300kHz. Er hat auch die caps durch solid caps getauscht. Das ASUS kommt anscheinend trotz 2-Phasen VRM mit den solid caps klar.Terraraptor hat mittlerweile auch die schaltfrequenz seiner spawas auf dem asus hochgesetzt. Kann man bei der cpu wohl durch anheben eines pins machen...
Ich vermute das durch die höhere Schaltfrequenz die solidcaps weniger große Spannungsspitzen ertragen müssen und so insgesamt die vcore stsbiler wird. Andersrum dürfte der 12v rail mod die schaltdauer vorher auch verkürzt, aber so die stützzeit der elkos verlängert haben. Der 300khz mod steuert dann quasi wieder gegen, so das die belastung der caps abnimmt.
Zumindest ist das mein Verständnis, was die regelung angeht... so oder so rin interessanter mod. Müsste mir wohl auch mal einen stärkeren lötkolben oder ne entlötststion besorgen und das umbasteln...
Zumindest ist das mein Verständnis, was die regelung angeht... so oder so rin interessanter mod. Müsste mir wohl auch mal einen stärkeren lötkolben oder ne entlötststion besorgen und das umbasteln...
digitalbath
Mr. Oldschool-Bios
@Atlan1980 Gutes Ergebnis. Bin gespannt, ob du die 1GB Riegel auf dem ASUS zum laufen bekommst. Meine ASUS boards mögen eigentlich nur 256MB Riegel. 512MB Riegel (TCCD, DT-D43) bekomme ich bis ca. 250MHz getaktet, die 1GB Riegel schlechter. NF7 kommt mit 1GB Riegel besser zurecht.

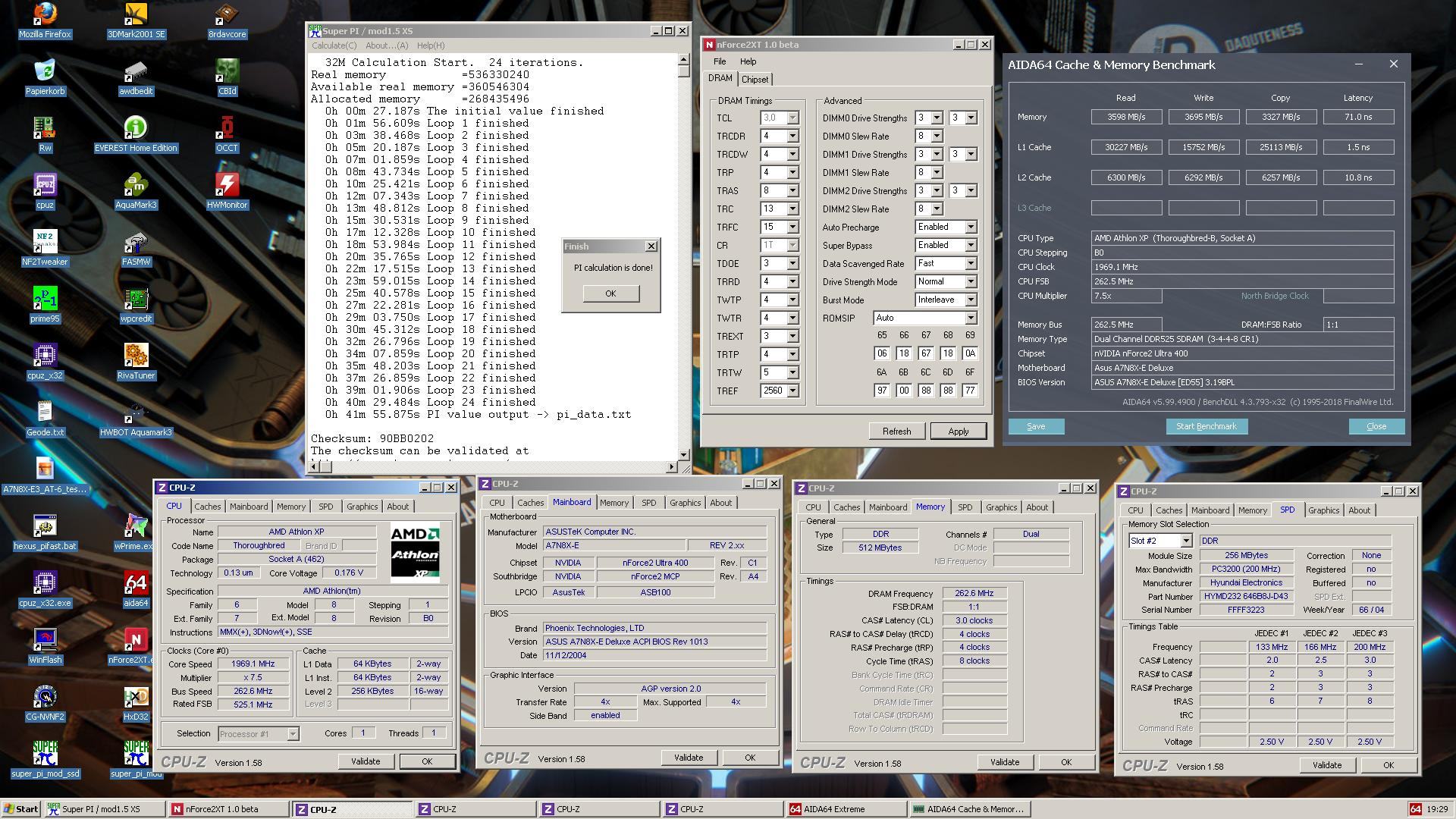

Hänge ich mit ran wenn ich wieder am Rechner bin. Immer noch das Tzk BIOS wie beim letzten Post. Wollte nur kurz den Regler ausprobieren.
Sind die gleichen 512MB Single Sided Riegel. 1GB hatte ich Kingston CE-5 versucht.
Auf dem Astrock hattest Du ja 2x1GB auch sehr hoch. Habe auch 1 Board hier. Wenn das funktioniert baue ich es auch mal um.
Sind die gleichen 512MB Single Sided Riegel. 1GB hatte ich Kingston CE-5 versucht.
Auf dem Astrock hattest Du ja 2x1GB auch sehr hoch. Habe auch 1 Board hier. Wenn das funktioniert baue ich es auch mal um.
Zuletzt bearbeitet:
digitalbath
Mr. Oldschool-Bios
Voltmods und modBios sind für das ASRock ja vorhanden. Ohne Voltmods wird man mit dem ASRock nicht glücklich. Es ist im Gegenzug weniger wählerisch beim Speicher als das ASUS.
Edit: vergiss nicht Foto vom Chip für die Liste
Edit: vergiss nicht Foto vom Chip für die Liste
Deine Mods habe ich vor nehmen Top Arbeit! Werde mir dafür noch ein NT für einen Rail Mod umbauen. Dauert alles ein bischen. Ihr seid ja noch eine Weile hier ;-)
Anbei die Einstellungen für 260 (nur die 255 wegdenken)
Update:

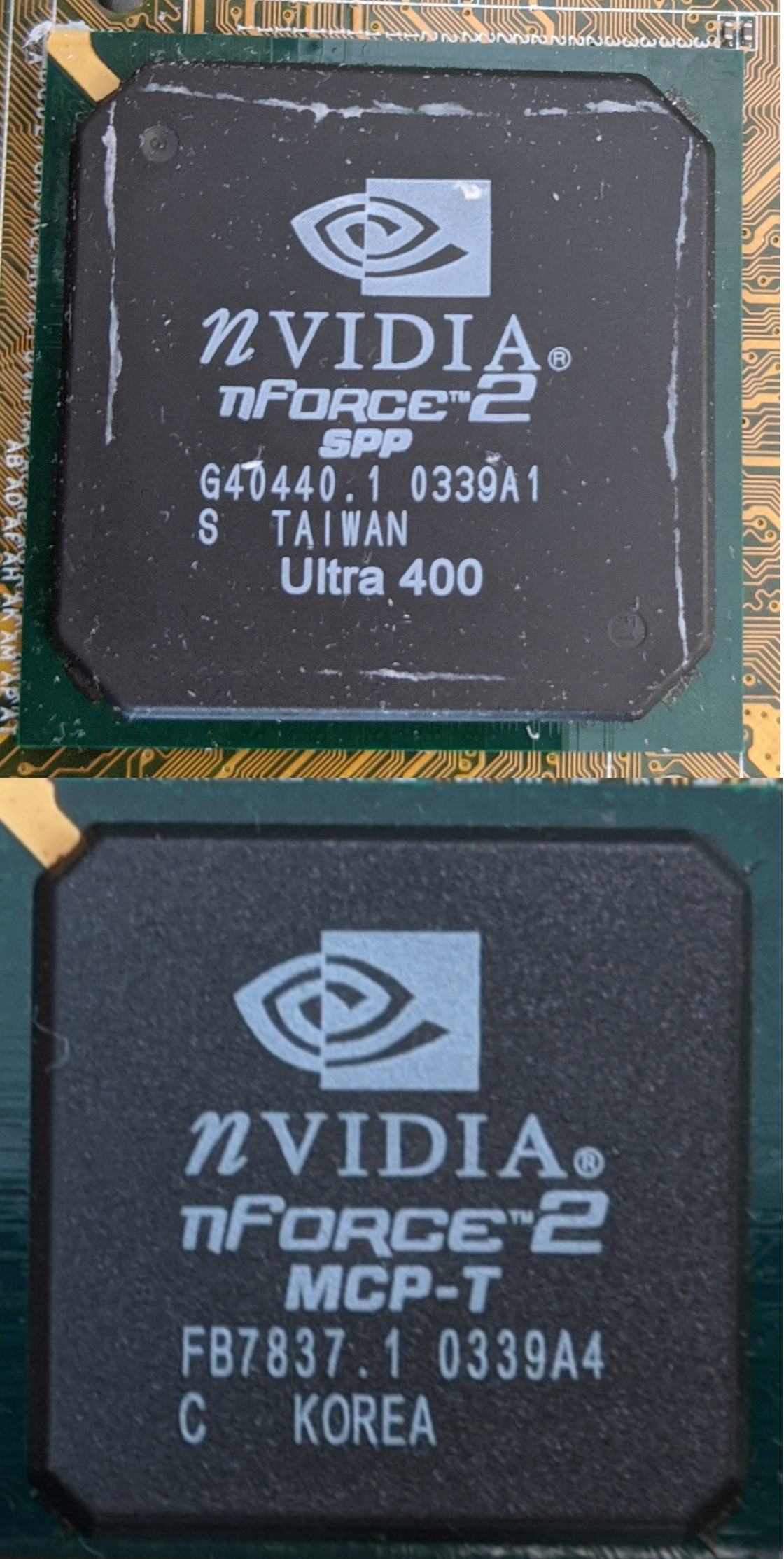

Northbridge / Southbridge meines Boards
Top Arbeit! Werde mir dafür noch ein NT für einen Rail Mod umbauen. Dauert alles ein bischen. Ihr seid ja noch eine Weile hier ;-)Anbei die Einstellungen für 260 (nur die 255 wegdenken)
Update:
Northbridge / Southbridge meines Boards
Anhänge
Zuletzt bearbeitet:
Asus A7N8X Deluxe v2.00 Board 5
Northbridge: 0321 A1
Southbridge: 0321 A4
Asus A7N8X Deluxe v2.00 Board 6
Northbridge: 0319 A1
Southbridge: 0329 A4
UPDATE der Liste !
Northbridge: 0321 A1
Southbridge: 0321 A4
Asus A7N8X Deluxe v2.00 Board 6
Northbridge: 0319 A1
Southbridge: 0329 A4
UPDATE der Liste !
Biostar M7NCG 400 v.1.0
Northbridge: 0434 A3 IGP
Southbridge: 0432 A4 MCP
Gigabyte GA-7N400L Rev. 2.0
Northbridge: 0434 A1 SPP Ultra 400
Southbridge: 0435 A4 MCP
UPDATE der Liste. Je mehr Einträge sind, um so mehr kann ich in der Liste fehlende Eintragungen ergänzen, was Version der Boards betrifft usw.
Northbridge: 0434 A3 IGP
Southbridge: 0432 A4 MCP
Gigabyte GA-7N400L Rev. 2.0
Northbridge: 0434 A1 SPP Ultra 400
Southbridge: 0435 A4 MCP
UPDATE der Liste. Je mehr Einträge sind, um so mehr kann ich in der Liste fehlende Eintragungen ergänzen, was Version der Boards betrifft usw.
Zuletzt bearbeitet:

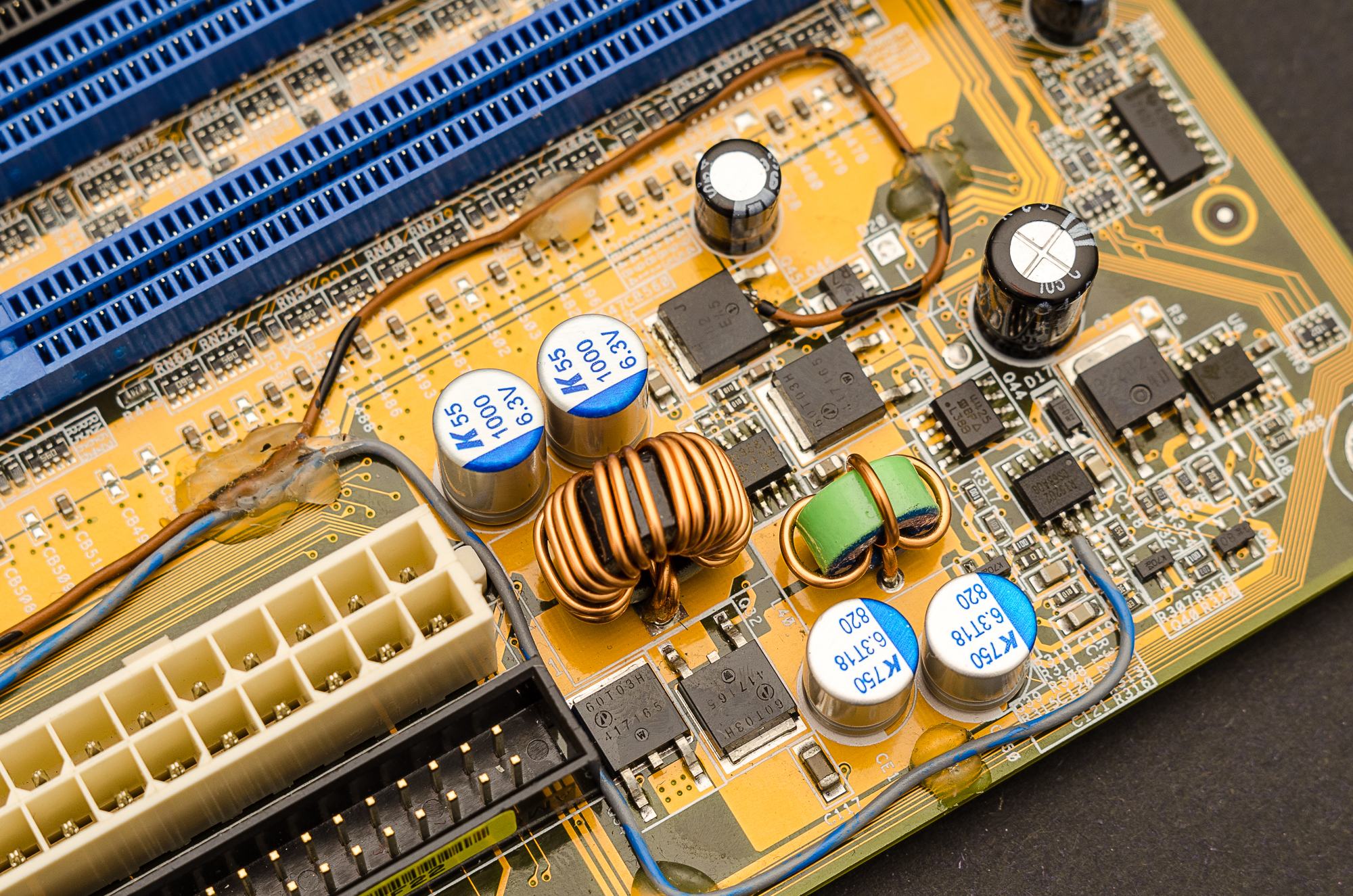

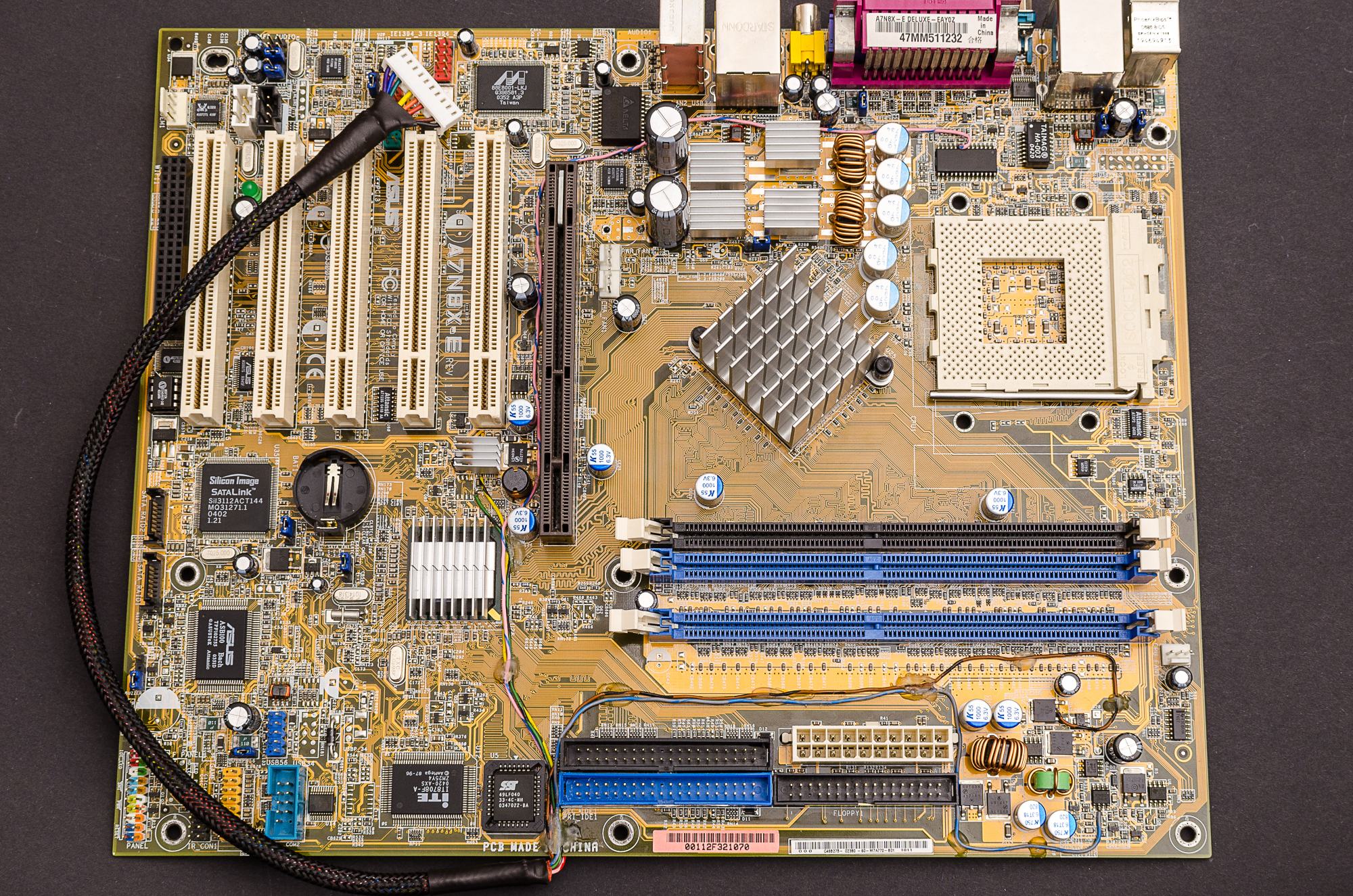

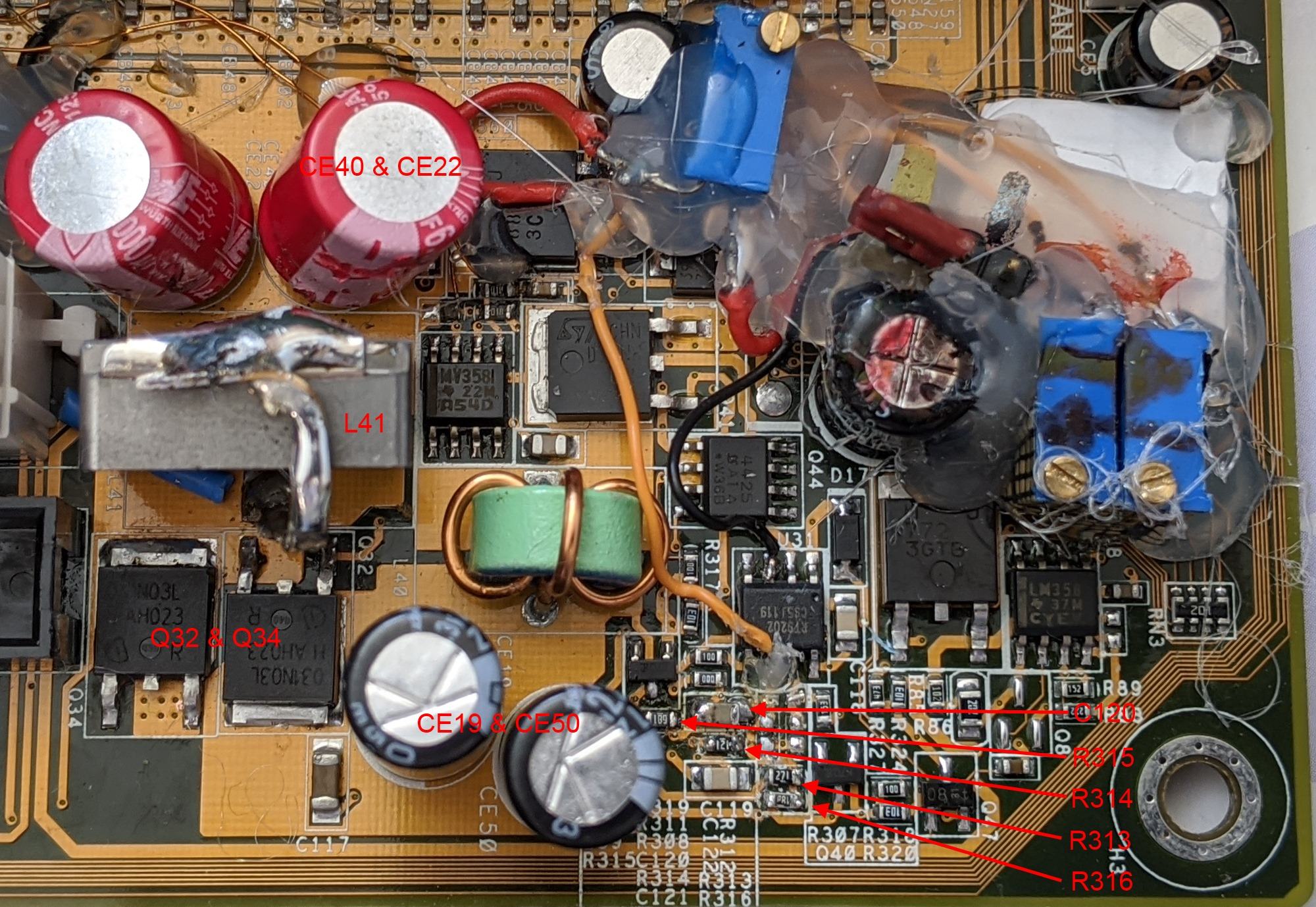

Ich habe den Regler (Richtek RT9202) auf meinem Asus Board (A7N8X rev. 2.0) endlich hinbekommen. Der Spannungsripple mit 2x512MB CE-5 Single Sided liegt bei ca.21mV. Für Winbond muss ich den VDimm-Mod noch nacharbeiten (die alten Werte passen nicht). Wird dann wieder spannend wie weit es die 6A schaffen. Leider müsst ihr dazu ein wenig in die Anhänge schauen. Anbei also meine Arbeitsschritte sowie ein kleines Austesten meines Boards. Es musste fast die ganze Außenbeschaltung getauscht werden bis ich das Problem eingekreisen konnte.

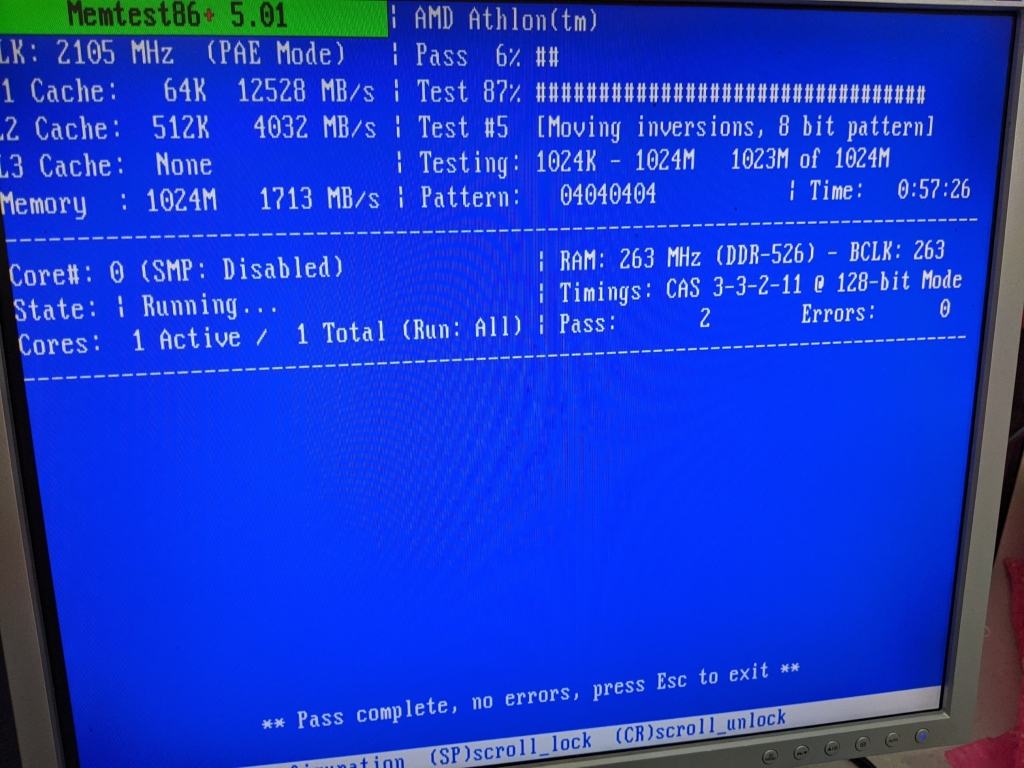

Das Board habe ich nebenbei weiter ausgetestet. Für 263MHz GM stabil brauche ich 1.96V Chipsatzspannung. Hier höre ich auf, nachher raucht das Board noch ab. Ich hänge nur einen MemTest Screen mit ran da bei GoldMemory kein Takt angezeigt wird.
Das Board habe ich nebenbei weiter ausgetestet. Für 263MHz GM stabil brauche ich 1.96V Chipsatzspannung. Hier höre ich auf, nachher raucht das Board noch ab. Ich hänge nur einen MemTest Screen mit ran da bei GoldMemory kein Takt angezeigt wird.
Anhänge
digitalbath
Mr. Oldschool-Bios
Saubere Arbeit! Du hast da einen großen Auffand betrieben.
Wenn ich deine Arbeit richtig verstehe, trägt die Hauptschuld für die höhere Spannungen unter Last die hochohmigen Spannungsteiler. Durch den Tausch der Spule und den beiden Kondensatoren kann man Ripple in der Spannung senken.

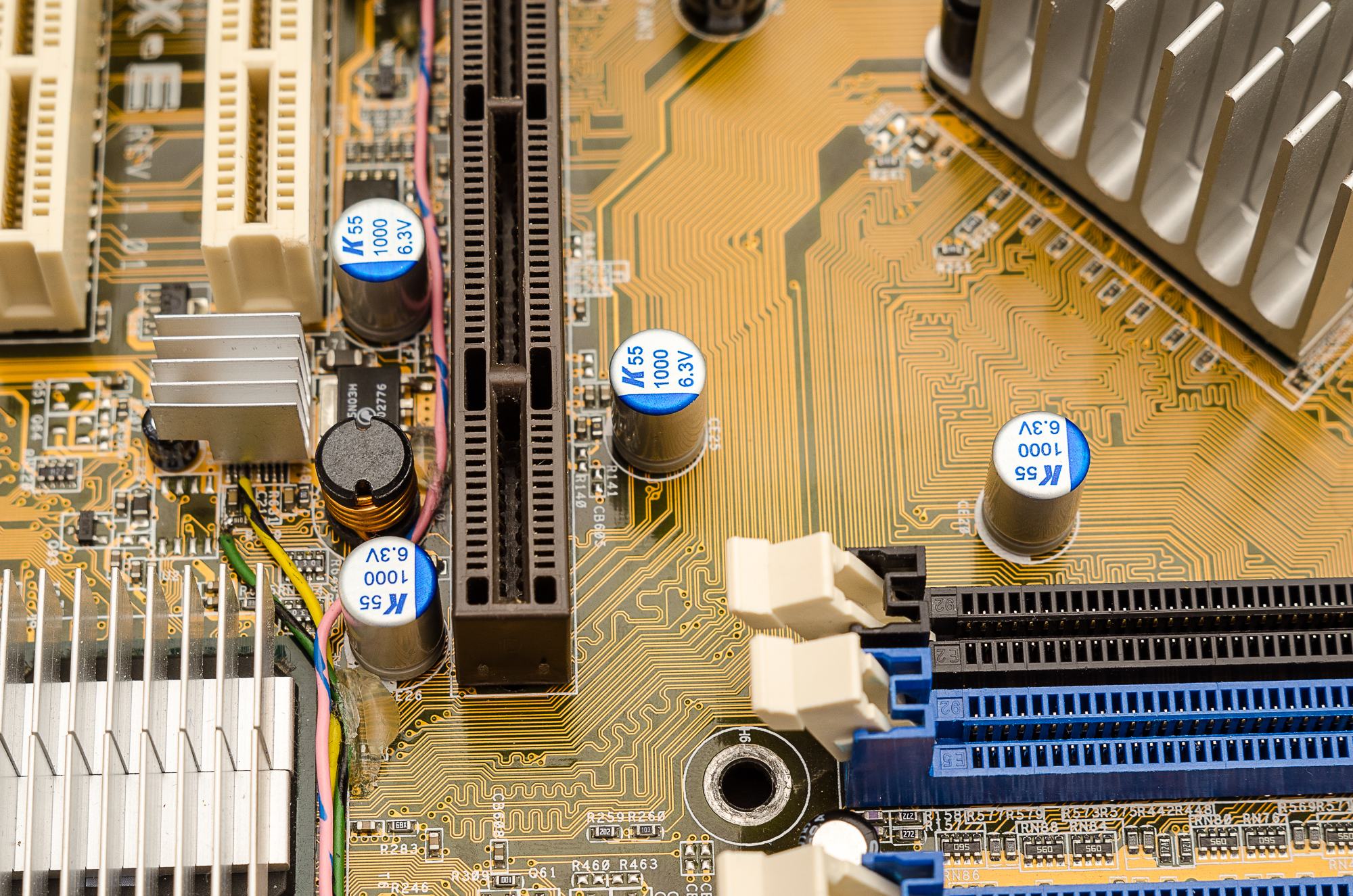

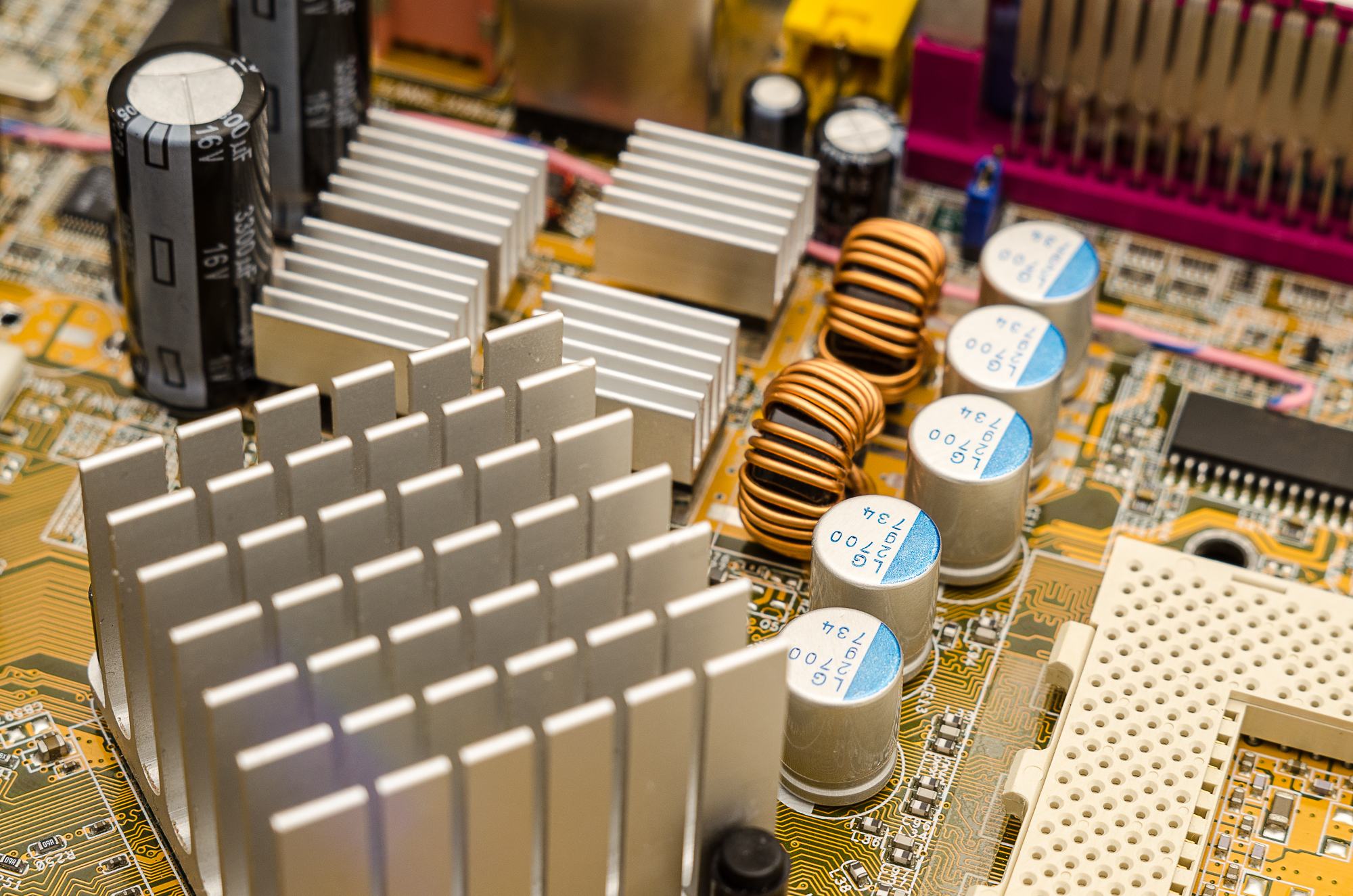

Ich werde an meinem ASUS board vorerst die vier Caps tauschen. Irgendwann später auch die Spule, vielleicht auch die Spannungsteiler nach deiner Anleitung. Bin gespannt, Was man da noch raus holen kann. Danke!
Wenn ich deine Arbeit richtig verstehe, trägt die Hauptschuld für die höhere Spannungen unter Last die hochohmigen Spannungsteiler. Durch den Tausch der Spule und den beiden Kondensatoren kann man Ripple in der Spannung senken.
Ich werde an meinem ASUS board vorerst die vier Caps tauschen. Irgendwann später auch die Spule, vielleicht auch die Spannungsteiler nach deiner Anleitung. Bin gespannt, Was man da noch raus holen kann. Danke!
Der Feedback Teiler bringt meiner Meinung am Meisten, dann Spule, dann Kondensatoren. Aber Du hast es richtig verstanden
Ich habe mir die brauchbarsten Bauteile gegriffen ohne auf Logistik zu achten. Gerade eine passende Spule zu finden die man auf die Stelle bekommt ist am Schwierigsten. Beim letzten Test (nur Kapazitäten, ohne Spule und Teiler) und Infineon 6A waren 3.2V eingestellt. Ausschläge gab es bis 3.5V hoch. So kann man niemals ans Maximum kommen.
Könnt ihr mal die Kondensatoren für die NB benennen? Auch den Link zu diesem 300kHz VCore Mod?
Ich habe mir die brauchbarsten Bauteile gegriffen ohne auf Logistik zu achten. Gerade eine passende Spule zu finden die man auf die Stelle bekommt ist am Schwierigsten. Beim letzten Test (nur Kapazitäten, ohne Spule und Teiler) und Infineon 6A waren 3.2V eingestellt. Ausschläge gab es bis 3.5V hoch. So kann man niemals ans Maximum kommen.
Könnt ihr mal die Kondensatoren für die NB benennen? Auch den Link zu diesem 300kHz VCore Mod?
Zuletzt bearbeitet:
digitalbath
Mr. Oldschool-Bios
Die Spule da zu integieren ist nicht leicht. Du hast es lösen können. Kann man das etwas eleganter lösen? Gibt es Spulen, die da besser rein passen (ich habe da keine Ahnung)?
Ich denke, früher oder später muss ich das auch machen. Bei mir werden die 6A Riegel ab 250MHz / 3,30V immer instabiler. >250MHz bekomme ich keinen sauberen 32M Durchlauf hin.
Ich denke, früher oder später muss ich das auch machen. Bei mir werden die 6A Riegel ab 250MHz / 3,30V immer instabiler. >250MHz bekomme ich keinen sauberen 32M Durchlauf hin.
Hätte ich eine gefunden hätte ich was Schöneres platziert. Wie das am Ende aussieht ist doch egal. Hauptsache es geht. Wenn die VDimm Elkos runter sind kommt man auch besser ran. Wichtig ist ordentlich dicke Verbindungen zu setzen. Kein dünnes Drähtchen!
Ich bin auch gespannt wie der 3.3V Bereich nun aussieht.
Ich bin auch gespannt wie der 3.3V Bereich nun aussieht.
digitalbath
Mr. Oldschool-Bios
Für den 300kHz mod gibt es von TerraRaptor nur diese Aussage. Man muss den pin#17 anheben, damit dieser keinen Kontakt hat. Der L6917B hat laut Datenblatt eine integrierte eigene Frequenz von 300kHz. Solid caps für die NB hat WDMK hier #1.248 genannt. Ich habe heute meine solid caps bekommen. Kann dir in den nächsten Tagen mehr dazu sagen. Bei TerraRaptor hat das Tauschen der Kondensatoren jedenfalls was gebracht.
Zuletzt bearbeitet:
@Atlan1980

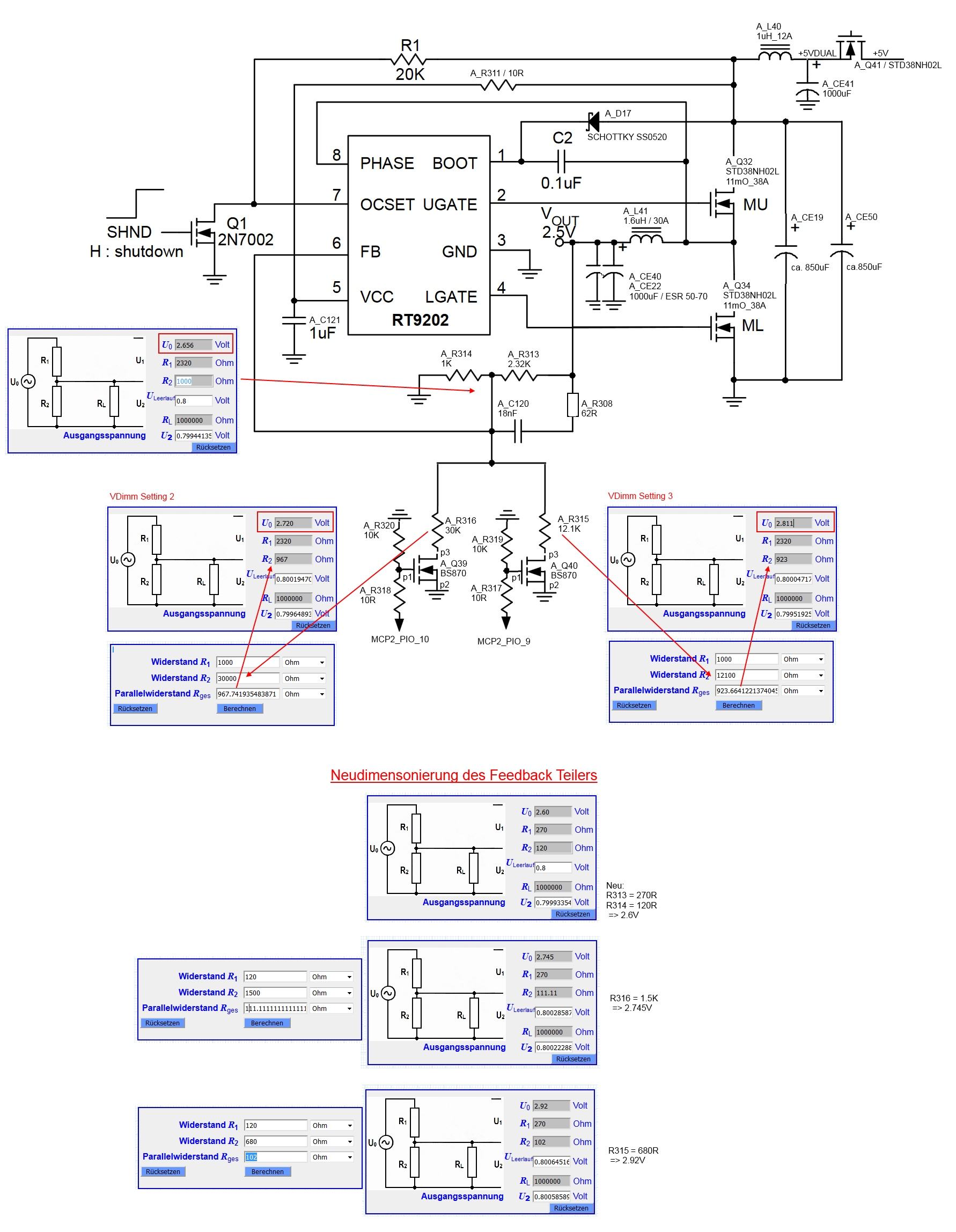

Schaut etwas wild aus mit den ganzen Pfeilen... Sehe ich das richtig, das du die Widerstände für den/die Spannungsteiler im Feedback Loop verkleinert hast und somit mehr Strom fließt? Falls ja kannst du evtl. kurz erklären warum und vorallem wie du vorgegangen bist? Also das du dir mehrere Arbeitspunkte mit der Vfb von 0.8V errechnet hast, hab ich kapiert
Schaut etwas wild aus mit den ganzen Pfeilen... Sehe ich das richtig, das du die Widerstände für den/die Spannungsteiler im Feedback Loop verkleinert hast und somit mehr Strom fließt? Falls ja kannst du evtl. kurz erklären warum und vorallem wie du vorgegangen bist? Also das du dir mehrere Arbeitspunkte mit der Vfb von 0.8V errechnet hast, hab ich kapiert
@Tzk
Umso hochohmiger der Teiler wird umso mehr EMV Störungen fängt er sich ein. Das Datenblatt weisst darauf hin daß der Regler ab 1K für den 2ten Widerstand zu störempfindlich wird. Asus sitzt genau darauf, reicht ja auch für 200MHz. Heutige Regler sind noch hochohmiger aufgebaut um Strom im Idle zu sparen, aber es sind ja auch 15Jahre später und die Schaltkreise sind dafür gedacht. Das Layout zum Teil genau vorgegeben.
Das Applikations Beispiel benutzt hier als Beispiel viel kleinere Widerstände. Ich habe das leicht angepasst für 2.6V. Die NB schaltet über die beiden unteren Transistoren die beiden anderen Spannungsstufen. Nach BIOS Reset startet das Board ja mit der 2,7V Einstellung.
@digitalbath
Wie lauten die Asus Bezeichner für NB Kondensatoren? Spart halt das suchen. Oder zeige es Mal kurz auf einem Bild wenn möglich?
Umso hochohmiger der Teiler wird umso mehr EMV Störungen fängt er sich ein. Das Datenblatt weisst darauf hin daß der Regler ab 1K für den 2ten Widerstand zu störempfindlich wird. Asus sitzt genau darauf, reicht ja auch für 200MHz. Heutige Regler sind noch hochohmiger aufgebaut um Strom im Idle zu sparen, aber es sind ja auch 15Jahre später und die Schaltkreise sind dafür gedacht. Das Layout zum Teil genau vorgegeben.
Das Applikations Beispiel benutzt hier als Beispiel viel kleinere Widerstände. Ich habe das leicht angepasst für 2.6V. Die NB schaltet über die beiden unteren Transistoren die beiden anderen Spannungsstufen. Nach BIOS Reset startet das Board ja mit der 2,7V Einstellung.
@digitalbath
Wie lauten die Asus Bezeichner für NB Kondensatoren? Spart halt das suchen. Oder zeige es Mal kurz auf einem Bild wenn möglich?
