[Sammelthread] AMD K7 - Sockel A (462)

[funkflix]

Ganz ehrlich, hast du mal überlegt dir Hilfe zu holen? Weil so schreibt man eigentlich nur mit > 2 Promille und bei dir kommt das leider recht häufig vor. Nicht abwertend, oder böse gemeint.



[digitalbath]

Yes, that's not it.
I think it is based on the current PLL (1MHz step) and the actual FSB is then calculated from that PLL value, current FID and CPU frequency.
Reading and settings FSB works, just need to add that calculation, so it can predict better what would be the actual FSB.

For example, if target is 208.00 (FSB derived from selected PLL value), then actual can be 207.xx or 208.xx. The selected divider is still the one that is used for 208.

Ahh, okay.
I understand now your problem. I am not sure if I can help you.
I looked at the PCI register on my MSI Delta2 board. It uses different values to show the FSB speed:

FSB 220,97 = 10 DD 19 (221*25/25)
FSB 235,95 = 10 EC 19 (236*25/25)

Do you know what register A0 does?



[I.nfraR.ed]

Register A0 displays some sort of a counter and when you write a new PLL value it has to be reset to 0.
According to the code in the linux kernel you have to write the PLL 64 times to the A4 and each time this A0 register increases value.
A0 is named "PLL Address", A4 is "PLL Register", A8 is "PLL Enable".
On first write, after booting, reg A8 is set to 0. In order to be able to control the PLL, this register needs to be set to 1.
Then you "feed" the PLL with the new (or the boot) PLL value through the A4 register.
The source code mentions that 64 PLL registers need to be set and apparently that A4 register is like a data port.
That's why a single manual write to A4 doesn't change the FSB.

I'm not sure why the kernel driver writes 0x40 in register A0 after successful FSB change, it seems to work without it.

What I think happens is this counter is the ID of the PLL register to be set and it increases automatically. 0 resets it and "tells" it there's going to be a new sequence.



[stunned_guy]

Hier können sich die Asus A7N8X Nutzer mal versuchen:

dejan_bin_laden`s 252.68 MHz score: Reference Frequency with aA7N8X (rev2.0)

The A7N8X (rev2.0) @ 252.7MHzscores getScoreFormatted in the Reference Frequency benchmark. dejan_bin_ladenranks #null worldwide and #2 in the hardware class. Find out more at HWBOT.

hwbot.org

Sollte doch machbar sein, @digitalbath oder @Tzk



[digitalbath]

@stunned_guy
Ich habe nur 2x ASUS A7N8X-E und ein A7N8X Deluxe 2.0. Das 2.0 ohne Deluxe habe ich nicht. Beim Deluxe 2.0 führt der Kollege die Spitze an. Du hast bestimmt ein 2.0 ohne Deluxe. Mach ein Vdd mod dran und los!



[stunned_guy]

Hmm...
Ich habe 3 Stück hier. Was meinst du ist ohne Mod drin ? Ich brauche jedenfalls eine CPU mit 200 MHz Referenztakt.



[digitalbath]

um die 252MHz zu schlagen wirst du dem Chipsatz mehr Spannung geben müssen ---> Vdd mod.
Für den max FSB screen brauchst du nur eine XP-M CPU oder einen ungelockten XP Prozessor



[Der Namenlose]

Tzk hält ja schon den dritten Platz mit einem stark gemoddeten Board

Tzk`s 250.57 MHz score: Reference Frequency with aA7N8X (rev2.0)

The A7N8X (rev2.0) @ 250.6MHzscores getScoreFormatted in the Reference Frequency benchmark. Tzkranks #null worldwide and #null in the hardware class. Find out more at HWBOT.

hwbot.org

Die 2,5MHz sind bei ihm vielleicht noch drin



[Tzk]

Ich meine die 250Mhz waren 32M stabil. Da sollte also noch was gehen...



[I.nfraR.ed]

I've probably solved the issue.
Can you test if the CPU frequency, multiplier and real FSB are close enough to what CPUZ shows?
It's shown on app open and when Apply is clicked from Chipset tab.
Setting new FSB works, but doesn't show the real FSB yet.

There's a lot in it, I'm measuring current frequency with a performance counter. Multiplier is selected from a lookup table, based on the current FID which is read from a MSR.
Then the real FSB is calculated by dividing the frequency to the multiplier. Currently missing the x23 and x24 in the table, but all other multipliers should work.

Don't mind the ugly FSB slider, it's a work in progress.

Thanks!

nForce2XT_Debug_20210509_detection_test.zip

drive.google.com



[digitalbath]

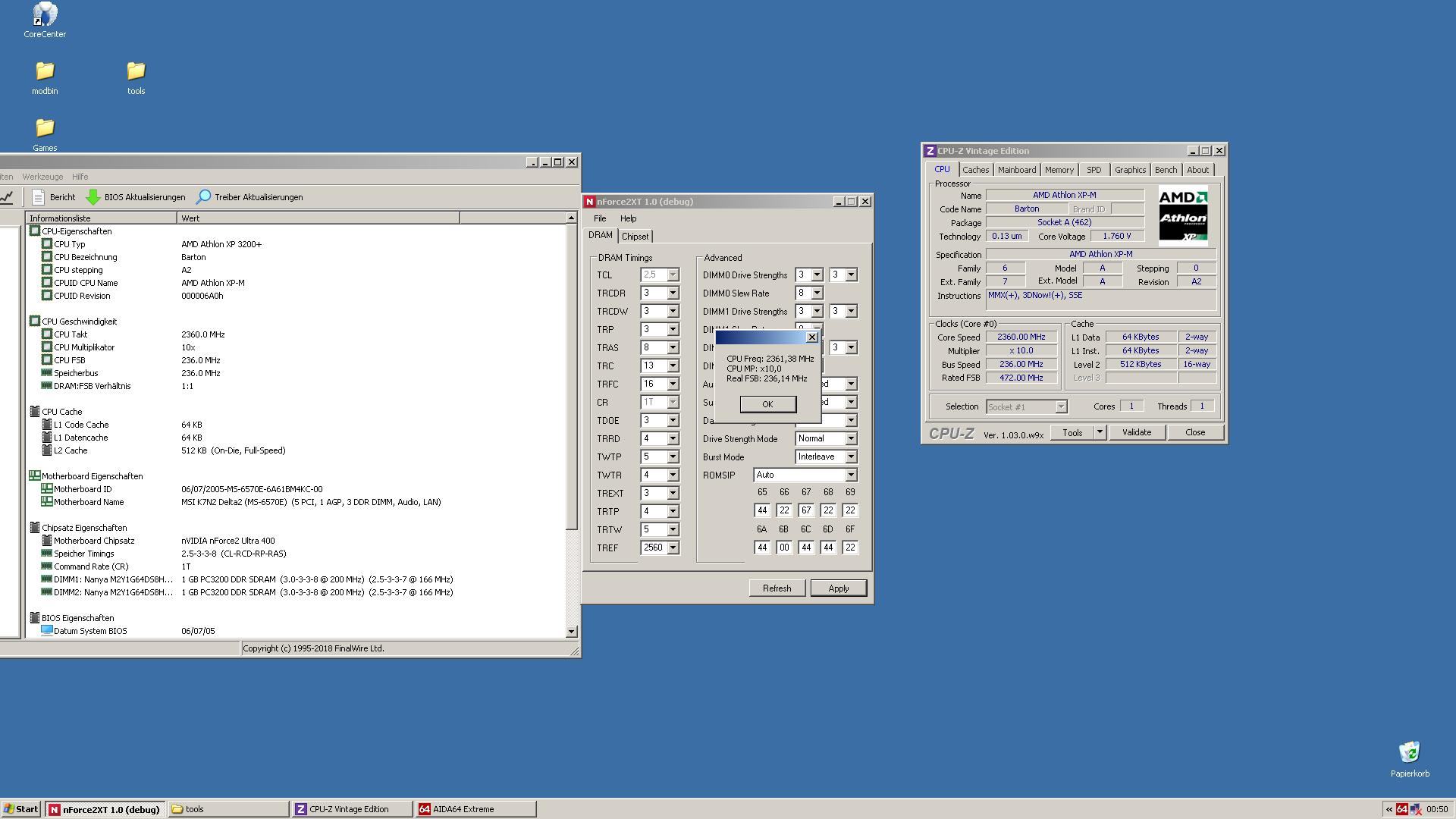

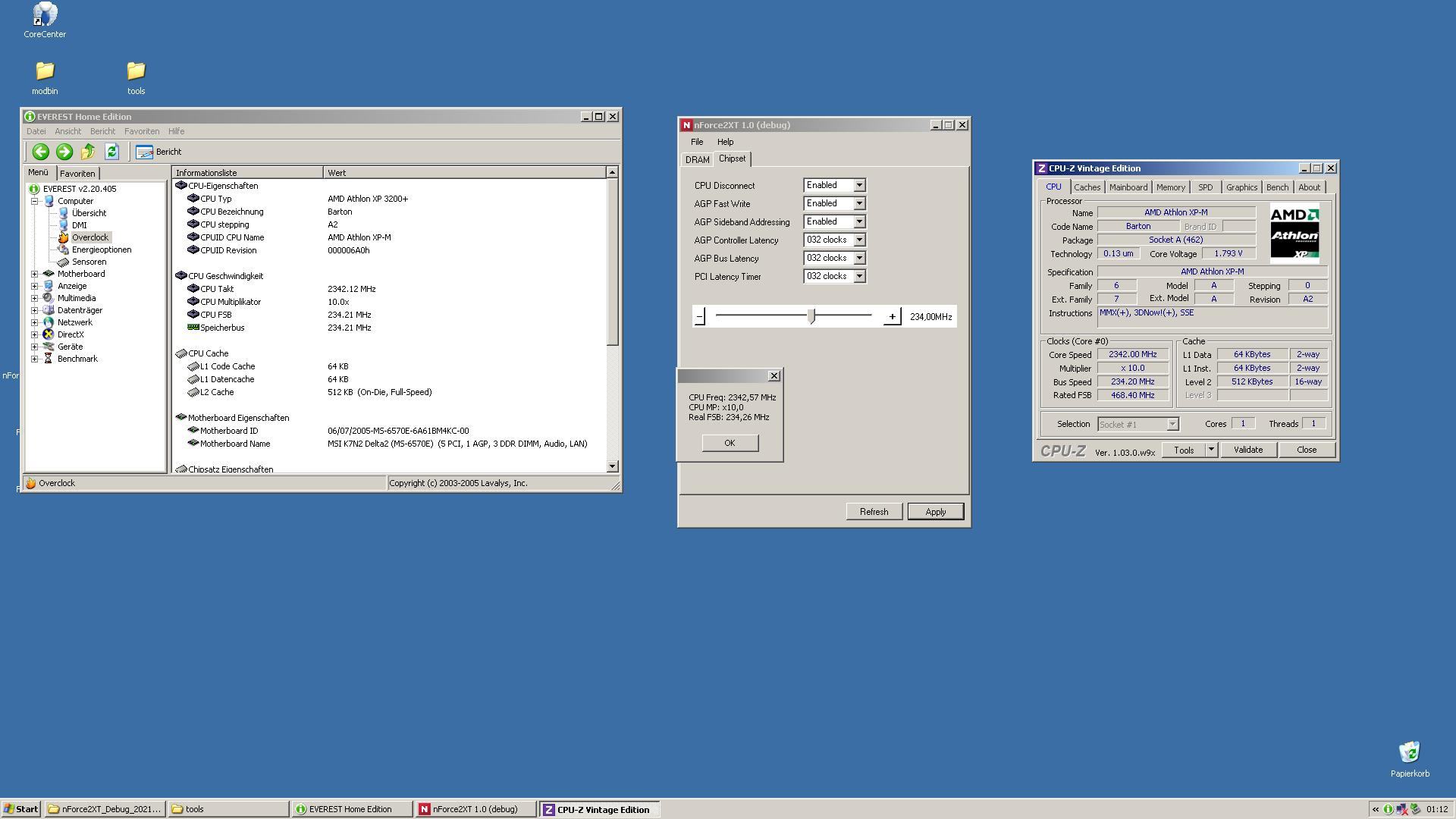

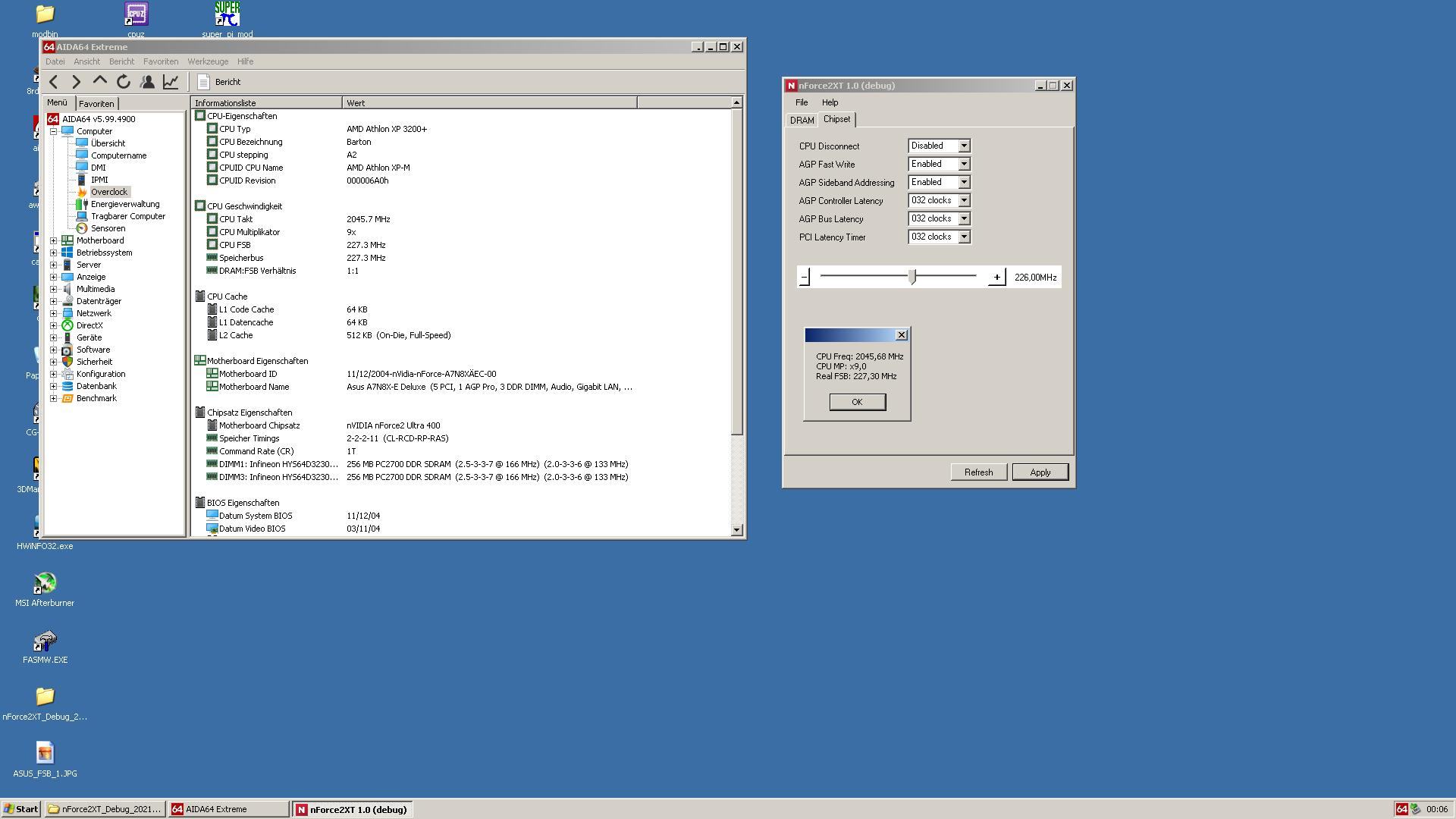

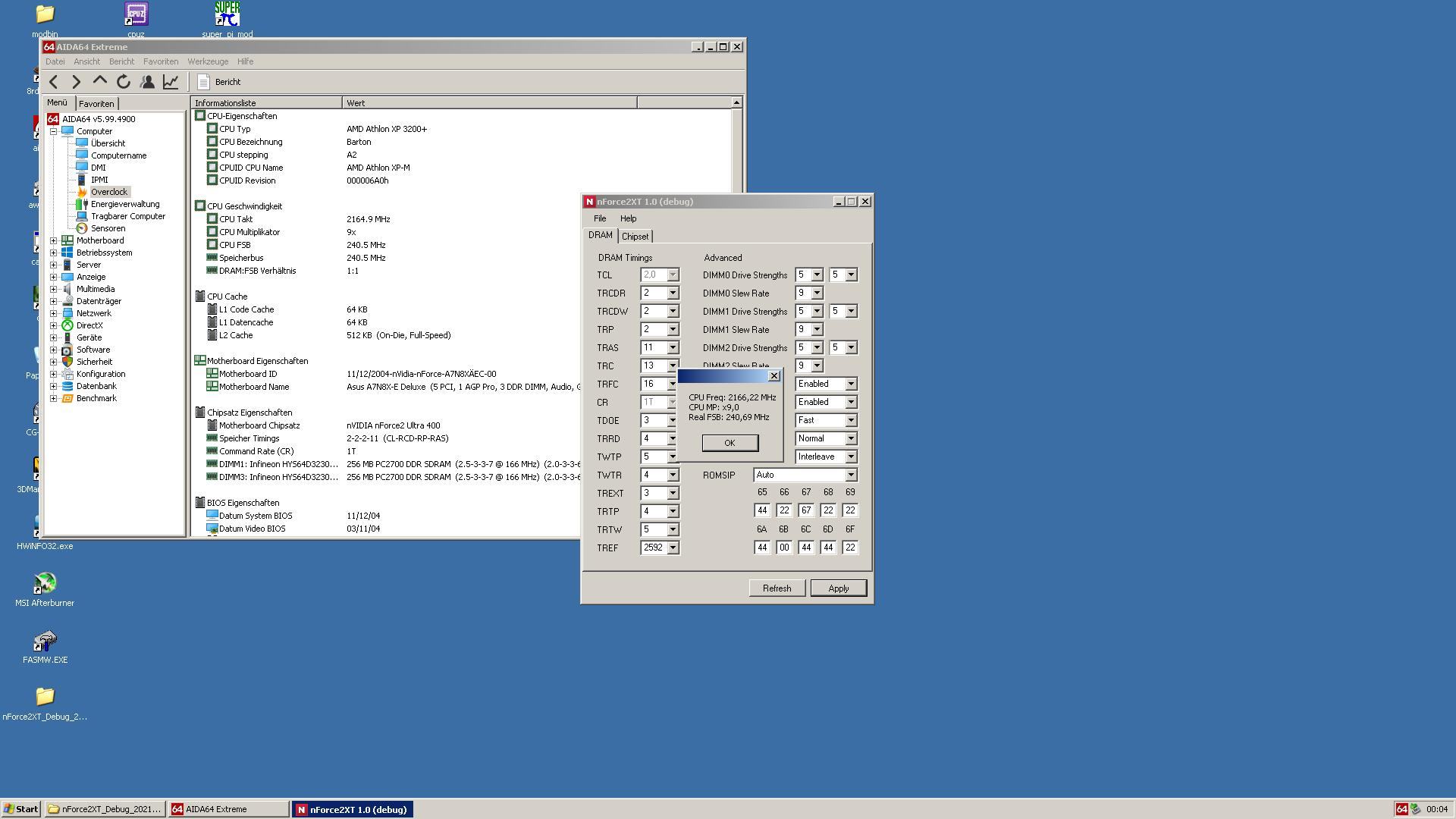

I did some quicktests on A7N8X-E and MSI Delta2 boards.

FSB screen did not fit to other tools, but this is fine for me!
MSI / ASUS:

after aplying FSB speed, FSB screen fits perfect (at least in my opinion)!

MSI / ASUS

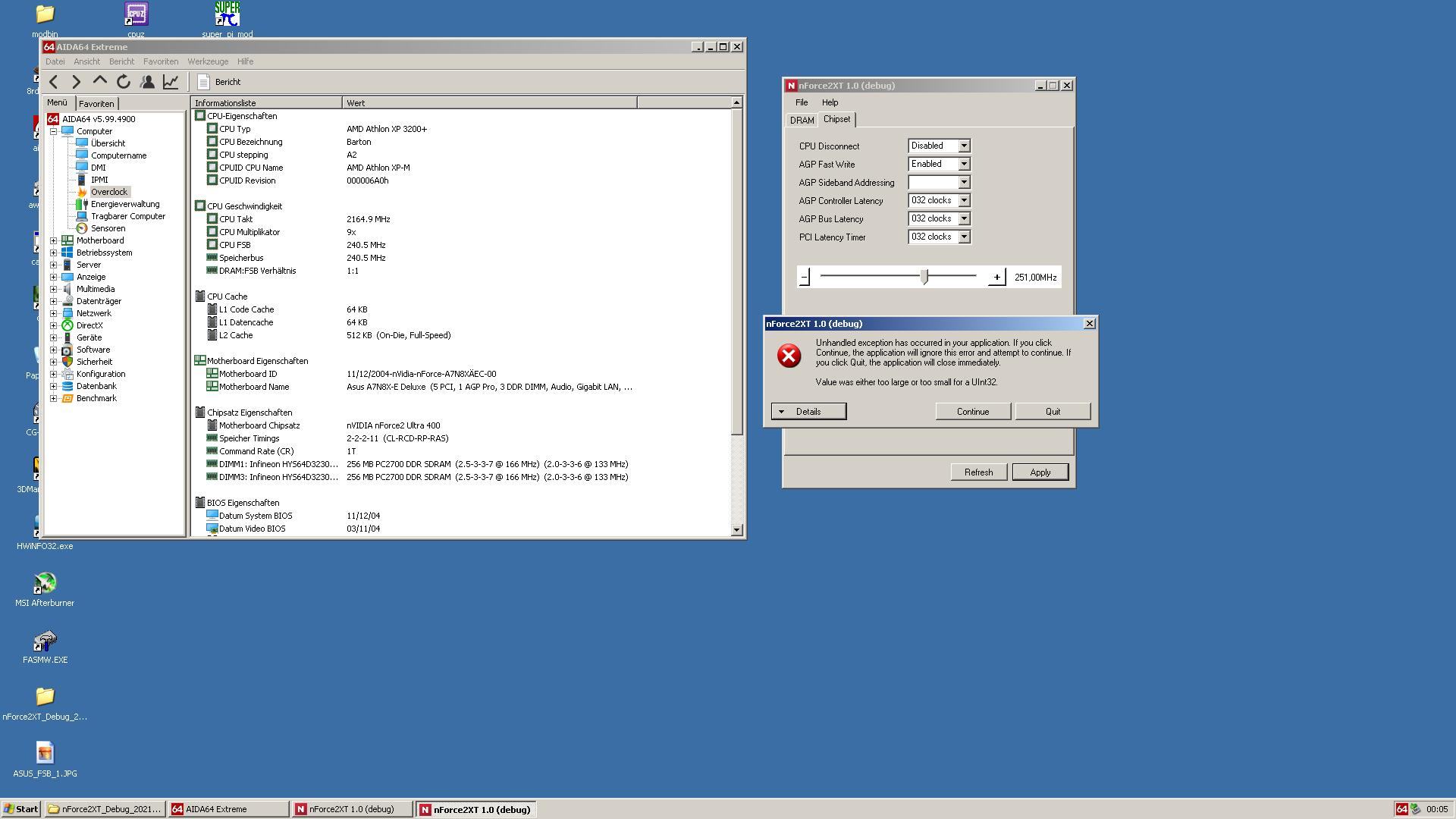

one sidenote: sidebank adressing gives me errors on MSI and ASUS. Older versions have also this issue.

many thanks for programming this tool!!!!



[The-Unliving]

x85 Pci-E 2.o
x89 Pci E 3.0 weis nimmer FM2 mit + aber auch nur Prozessorseitig ! Nur zur anmerkung



[Tzk]

Ich habe 3 Stück hier. Was meinst du ist ohne Mod drin ? Ich brauche jedenfalls eine CPU mit 200 MHz Referenztakt.

Ich tippe bei 230MHz ist Schluss, wenn es stabil sein soll. Und wenn du das Trats Bios nimmst, dann ist bei 245Mhz und massiv Vdd Feierabend. Ich hab bei meinem komischen 4MBO Board den Vorteil, das das Deluxe Bios darauf läuft, obwohl es kein Deluxe ist. Sprich ich nehm ein Modbios und Feuer frei. Wobei man nur für den max FSB sicher ein DDEB Bios basteln kann, was z.B. die Alphatimings auch fest auf was langsames setzt.

It's shown on app open and when Apply is clicked from Chipset tab.
Setting new FSB works, but doesn't show the real FSB yet.

Nice! Thanks for all the hard work you're putting into the Tweaker.



[I.nfraR.ed]

after aplying FSB speed, FSB screen fits perfect (at least in my opinion)!

one sidenote: sidebank adressing gives me errors on MSI and ASUS. Older versions have also this issue.

Thanks!

Yes, after app load the frequency seems more accurate, it's probably due to the higher load while loading. I tried to make the detection as light as possible without long cycles.
Doesn't need to be 100% accurate in my opinion.

As for Sideband addressing, it works on Abit, but I will have to check it on an Asus board to see what's going on.

@Tzk: Thanks!



[Nonaamee]

Schonmal für die Liste



[digitalbath]

Yes, after app load the frequency seems more accurate, it's probably due to the higher load while loading. I tried to make the detection as light as possible without long cycles.
Doesn't need to be 100% accurate in my opinion.

100% agree. What about including the dram clock?

As for Sideband addressing, it works on Abit, but I will have to check it on an Asus board to see what's going on.

According to the datasheet from Antinomy, sidebank addressing capability should be PCI register (b0d0f0) 44h [bit 9] and sidebank addressing register 48h [bit 9]. Deaktivating in register 48h [9] works on my MSI. Deaktivating in your tool causes black screen.


@Nonaamee
Schatz ausgegraben?



[Tzk]

Ich rate mal: das ist das Board von Dryline aus dem CB Marktplatz



[digitalbath]

Ich rate mal: das ist das Board von Dryline aus dem CB Marktplatz

🤣🤣🤣 Den Gedanken hatte ich auch.

@Nonaamee
Viel Spaß mit dem board!

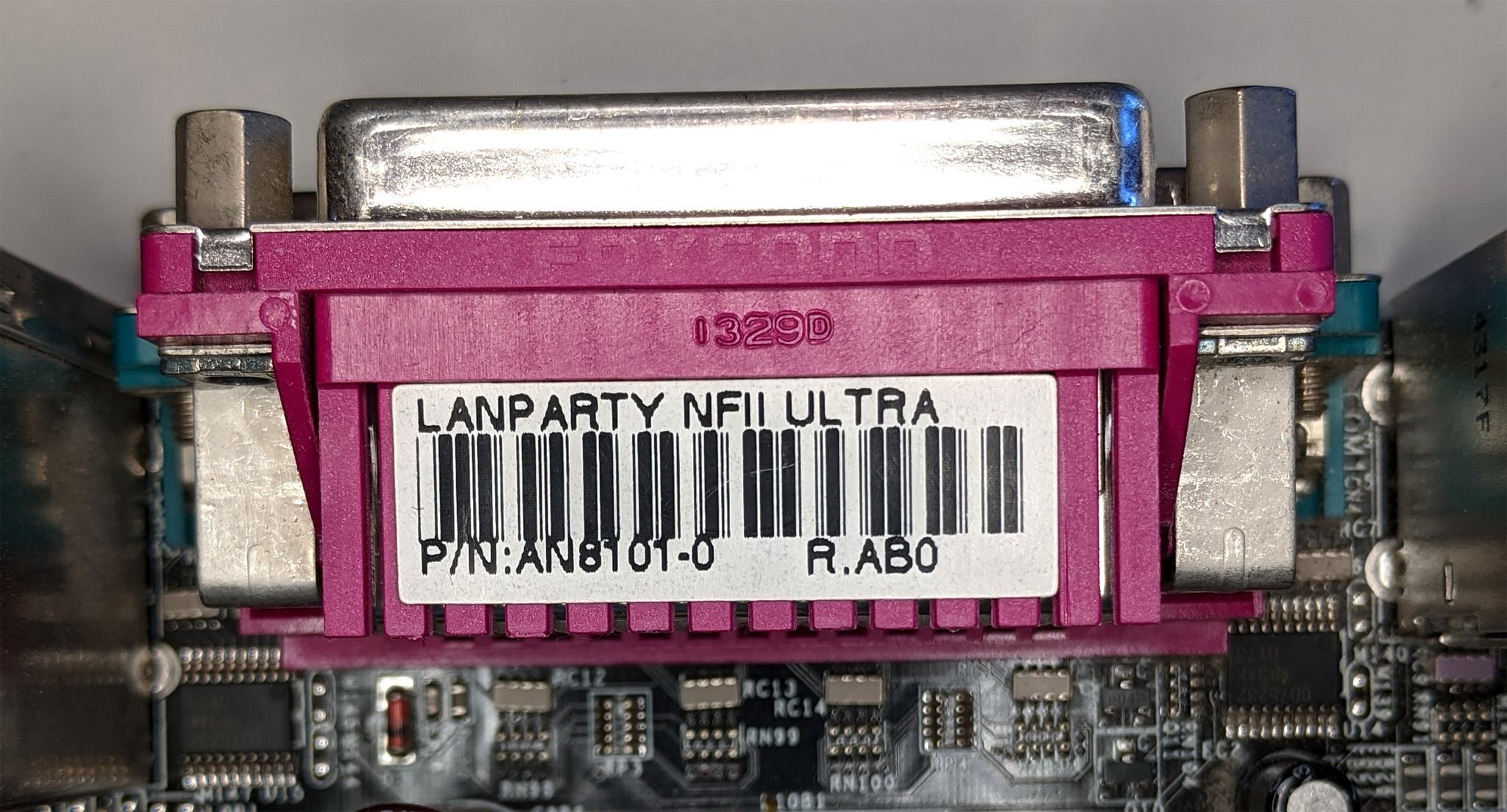

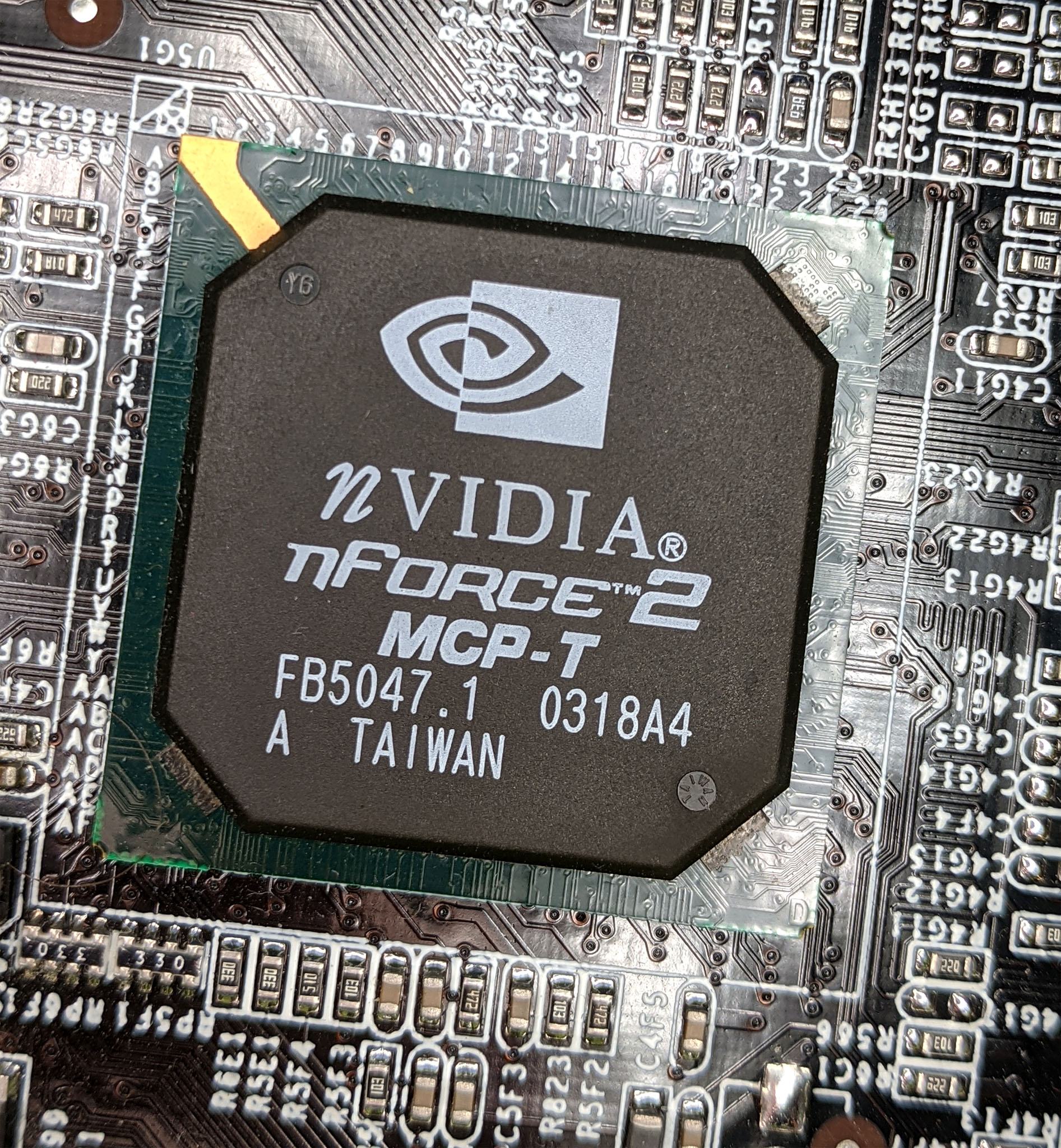

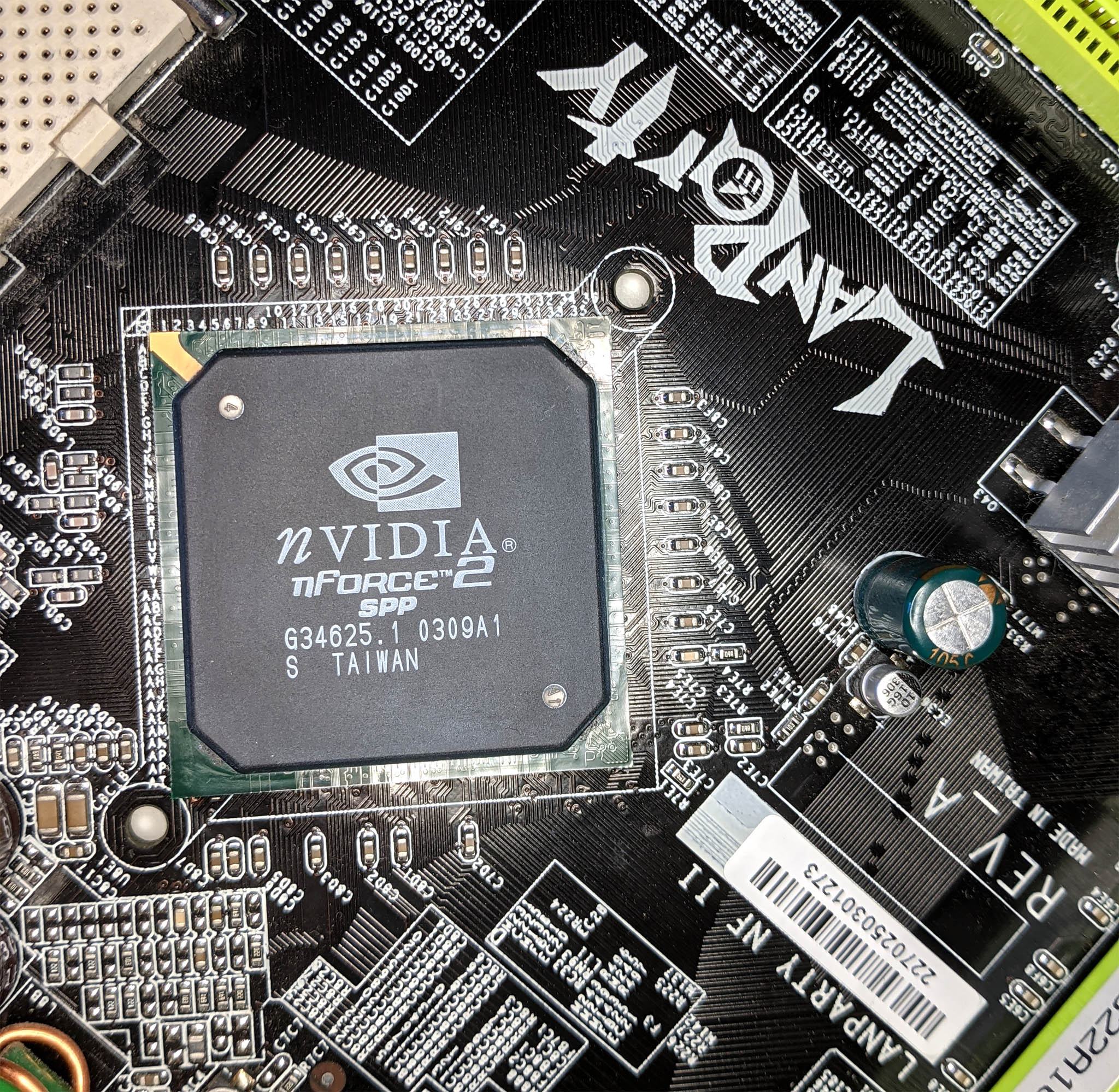

[Nonaamee]

Ja, da habt ihr beide recht. Jeden Tag steht ein Dummer auf, man muss ihn nur finden... Und was soll ich sagen, ich bin an dem Tag aufgestanden

War jetzt kein Schnapper, aber wer weiß wann man wieder an ein NFII Ultra rankommt. So wie ihr die Dinger hamstert 😅 Außerdem ist die 6800GT ein richtiger Klopper und gefällt mir, jetzt wo sie hier liegt echt gut.



[digitalbath]

Ich würde das nicht als dumm bezeichnen. DFI boards sind wohl seeeehr selten. Um daran zu kommen muss man manchmal auch in die Tasche greiffen. Da eine 6800GT bei war, ist das doch gar nicht so schlimm...

PS. Ich habe kein einziges DFI board, weine aber auch nicht nach. Ein weiteres NF7 wäre mir lieber.



[Nonaamee]

Absolut selten, habe schon immer wieder gesucht, aber es wird echt fast nix angeboten und wenn es doch mal der Fall ist gehen die für echt horrende Summen weg, teils sogar als defekt.

Ist jetzt auch mein erstes DFI und habe (zum Glück) keinen Drang, dass es mehr werden. Aber ein (sehr) gutes Sockel A Board reizt mich ja schon lange. Und nachdem ich kein 7nnxp aufgetrieben bekomme...



[Sparksnl]

Schonmal für die Liste

I have an NF II Ultra as well. Sadly it’s NB is defective and needs to be replaced.



[bschicht86]

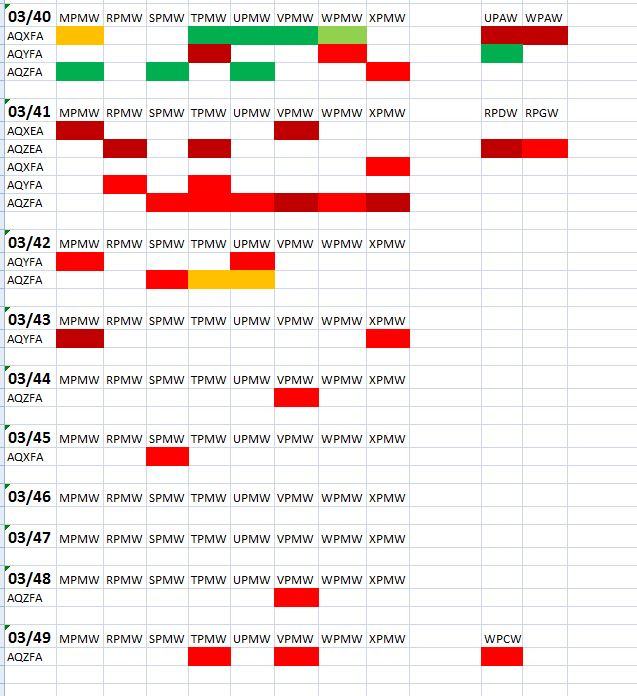

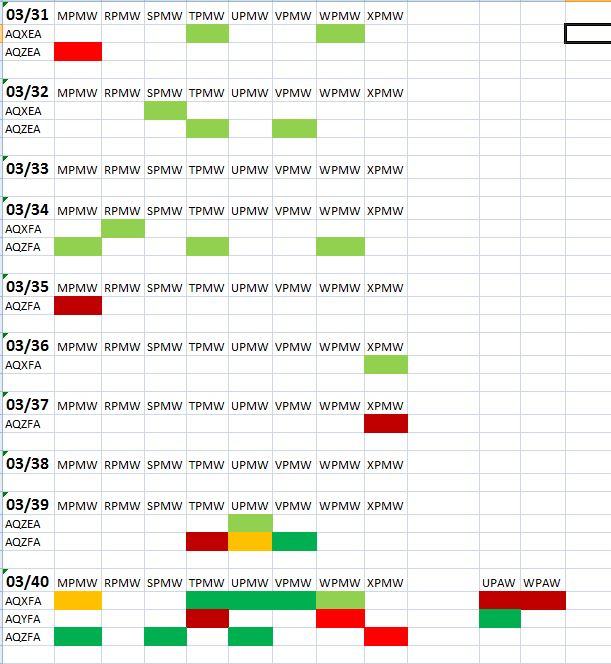

So, ich hab mal die Erkenntnisse zu Barton und superlocked gesammelt, einmal aus dem zitierten Post von Tzk, seine und Sparksnl's Liste durchsucht und meinen Fundus an Prozessoren durchgetestet, sofern sie noch liefen. Sieht aber dennoch ziemlich lückenhaft aus, kann sie aber auch noch weiterpflegen. Da in Excel, mal nur als Bild:



dunkelrot / dunkelgrün: Erkenntnis von anderen
hellrot / hellgrün: Eigene Erkenntnisse
Orange: wohl beides möglich

EDIT: Was ich auch interessant finde: Die meisten superlocked CPU's blieben laut Diagnosekarte in C1 hängen, wollte man den Multi verstellen. Nur der 3000+ (soweit mich meine Erinnerung nicht trügt) startete durch, ignorierte aber den Multi.



[stunned_guy]

Ja, da habt ihr beide recht. Jeden Tag steht ein Dummer auf, man muss ihn nur finden... Und was soll ich sagen, ich bin an dem Tag aufgestanden

War jetzt kein Schnapper, aber wer weiß wann man wieder an ein NFII Ultra rankommt. So wie ihr die Dinger hamstert 😅 Außerdem ist die 6800GT ein richtiger Klopper und gefällt mir, jetzt wo sie hier liegt echt gut.

Glückwunsch, ich freue mich für dich.
Laufen zur Zeit noch seine ebay Auktionen ? ich finde die nicht mehr. Gab es das DFI Ultra B einzeln oder war das die Auktion mit dem Komplett-PC ?



[Tzk]

War ein Ultra A und ja, der Komplettpc



[stunned_guy]

Ok, dann hatte ich den auch auf dem Kicker und wollte ihn zusammen mit den 2 anderen Pentium 4 Extreme Edition Komplett-PCs einfach bei ihm abholen. Mal schauen, ob ich es durchziehe und ihn von dem Krempel erlöse.



[Nonaamee]

Glückwunsch, ich freue mich für dich.
Laufen zur Zeit noch seine ebay Auktionen ? ich finde die nicht mehr. Gab es das DFI Ultra B einzeln oder war das die Auktion mit dem Komplett-PC ?

Wie Tzk geschrieben hat, ist ein Ultra A im Komplettpc gewesen. War noch eine 300GB Velociraptor dabei sowie ein altes Enermax NT.

Teilweise sind seine Preise einfach Banane, aber das fand ich für mich persönlich i.O.



[jumpel]

So, ich hab mal die Erkenntnisse zu Barton und superlocked gesammelt [...]

Ein bisschen was kann ich auf die Schnelle auch beisteuern:
EDIT: Alle haben braunes PCB

Multi offen:
AXDA 1800 DUT3C JIUCB 0241 MPM
AXDA 2400 DKV3D AIUHB 0245 VPAW
AXDA 2600 DKV3D AIUGB 0244 SPCW

Multi geschlossen:
AXDA 2600 DKV4D AQYFA 0401 WPBW

Kann gerne jemand in eine Liste einfügen wenn gewünscht. Ich suche noch ein wenig, müsste noch mehr Daten haben...



[bschicht86]

Kann gerne jemand in eine Liste einfügen wenn gewünscht. Ich suche noch ein wenig, müsste noch mehr Daten haben...

Danke, aber ich hatte wegen der Vielzahl meiner CPU nur Barton zwischen 03/31 und 03/49 untersucht. Deine ersten 3 sind TBred und der letzte wär außerhalb des Zeitraums.



[WMDK]

usammen mit den 2 anderen Pentium 4 Extreme Edition Komplett-PCs

Da war ich auch schon ein paar mal dran, aber nachdem die Auktionen auf Grund eines ihm wohl zu geringen Preises immer wieder abgebrochen wurden und dann irgendwann das nur noch zur Abholung drin stand, hab ich es inzwischen aufgegeben. Ist zu müßig mit dem Jungen. Läuft es nicht gut genug oder er hat einfach kein Bock, kommst du eh nicht an die Ware. Er ist und bleibt ein Vollhorst.
