[Sammelthread] AMD K7 - Sockel A (462)

Ich poste morgen meine 3 Boards mit den Chipsätzen. 2x Ultra 400 und 1x non Ultra 400.

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Mein drittes A7N8X v2.0 kam heute auch. Southbridge 0337, A4 Stepping. Northbridge 0331 mit Ultra 400 Schriftzug :d
Bei 15€ inkl. für Board, 2x1gb DDR400, einen 1700+ und nen Thermaltake Kühler kann man wohl nicht meckern.

Zuletzt bearbeitet:
Der Kühler hat seit seinem Kauf Glysantin (G48) und dest. Wasser gesehen, sonst nix. Hatte den damals neu gekauft...
Denke ich hab die eine Schraube irgendwann mal etwas zu fest angezogen, was den Deckel dann gehimmelt hat.

Wenn ich den nachfertigen lassen sollte dann sicher nicht mehr in PMMA, sondern eher in PC oder POM. Insbesondere schwarzes POM mit geschliffener Oberfläche (wie AnFiTec Soleil) fand ich schon immer klasse.

@ TzK
Die gleiche Boardkombination mit 2x NF7 v2.0 und Asus A7N8X habe ich hier auch :d

1.) ABIT NF7 v2.0
NB mit Ultra 400 Beschriftung 0418A1, SB 0426A4


2.) ABIT NF7 v2.0
NB mit Ultra 400 Beschriftung 0426A1, SB 0427A4


3.) Asus A7N8X v1.04, S/N: 2BZG1B8630
NB ohne Beschriftung 0241A2, SB 0240A3


4.) Asus A7N8X-X, S/N: 4BMM1V9746
NB mit NF2 400 Beschriftung 0436A1, SB 0440A4


5.) Shuttle AN35N Ultra v1.1
NB mit Ultra 400 Beschriftung 0401A1, SB 0352A4

Zuletzt bearbeitet:
Tzk schrieb:
Mein drittes A7N8X v2.0 kam heute auch. Southbridge 0337, A4 Stepping. Northbridge 0331 mit Ultra 400 Schriftzug :d
Bei 15€ inkl. für Board, 2x1gb DDR400, einen 1700+ und nen Thermaltake Kühler kann man wohl nicht meckern.
Zum Vergrößern anklicken....

Also 215MHz schafft das Board gerade so für ein paar Benchmarks. Danach flackert der Desktop und es ist kaum mehr was zu machen. :d


Also bisher ohne HW-Mods, nur Trats Bios für die 2.90v Vdimm.

Das kannst du doch auch ohne Netzteil machen, das Nachschauen ;)

Eigentlich nicht, da ich sonst alles zerlegen muss. Heute oder morgen beim Kollegen schauen, ob da noch ein Enermax liegt.

@stunny
Das sieht gut aus! Die NF7 gehn bestimmt relativ gut, das A7N8X eher nicht (weil ganz alter NF2), das -X könnte auch was sein.

@Digg
Ich vermute das du auch noch ne "alte" Northbridge auf dem Board hast, so wie bei stunny auf dem A7N8X, also mit silbernem Metall in der Mitte. Die Boards machen soweit ich weiß meist bei ~215-218Mhz dicht. Ansonsten kann sicher ein VDD Mod helfen, aber vermutlich auch nicht allzu viel.

Aber ein schönes Ergebnis und die Cpu geht echt gut. Ich brauche bereits 1,825V für 2,4ghz Primestable mit meinem 2700+.

Tzk schrieb:
@stunny
Das sieht gut aus! Die NF7 gehn bestimmt relativ gut, das A7N8X eher nicht (weil ganz alter NF2), das -X könnte auch was sein.

@Digg
Ich vermute das du auch noch ne "alte" Northbridge auf dem Board hast, so wie bei stunny auf dem A7N8X, also mit silbernem Metall in der Mitte. Die Boards machen soweit ich weiß meist bei ~215-218Mhz dicht. Ansonsten kann sicher ein VDD Mod helfen, aber vermutlich auch nicht allzu viel.

Aber ein schönes Ergebnis und die Cpu geht echt gut. Ich brauche bereits 1,825V für 2,4ghz Primestable mit meinem 2700+.
Zum Vergrößern anklicken....

Hatte die CPU mit der SS gekühlt.. Air geht nur bis ~2330. Max waren 2610MHz drin. Dafür musste aber Multi hoch und FSB runter. Problem ist halt auch, dass ich nur 1.85v einstellen kann. Mit 2.0v+ würde noch ein wenig mehr gehn.
Ka ob ich die Mods machen soll.. könnte auch leihweise ein NF7 haben. Geht ja hauptsächlich um den Score für Teamp Cup. :)
Na mal sehn... wenn ich was modden sollte, werd ich auch Pics posten.
The Sandman schrieb:
Mehr Power anlegen! Oder gute TCCD's
Hier endlich was mit Messpunkt


Rest hier https://www.overclockers.at/mainboards/memory-voltage_mod_am_asus_a7n8x-e_erfolgreich_141275/page_1
Sobald ich ein besseres Netzteil gefunden habe, schaue ich auch mal bei mir unter den Kühler vom nForce2.
Zum Vergrößern anklicken....

Feuer Frei! :bigok:
Achso, ist gar nicht von dir gemacht. :fresse:

Zuletzt bearbeitet:
Ich brauch das ja auch nicht. Beim meinem Abit gehen die Molex-Kabel hinter dem Board direkt an ein Mosfet für 3.3V. Zum anderen habe ich keine 2x256'er BH5 :)

Also mit Vcore Mod geht am Asus schon ein bisschen was. 1,975V hatte ich schon drauf, allerdings geht dann die 5V Schiene extrem in die Knie. Wo wir dann beim 12V Mod sind... Ich denke ich werde in den kommenden Wochen mal das neu angekommene A7N8X unter Wasser setzen, ein bissel schauen was so geht und dann ggf. modden. Vdd kommt definitiv und dann mal sehen ob ich den 12V Mod mache. Hab hier noch ein -X liegen, auf dem ich Vmem, Vdd und Vcore gemacht hatte. Die Punkte kann ich gerne mal fotografieren. Nur die Widerstandswerte hab ich leider nicht mehr.

Teamcup klingt nach ner guten Möglichkeit endlich mal wieder (sinnvoll) zu benchen :d

Das NF7 kann bis 2,25V Vcore. Da geht natürlich mehr... Vorallem wenns ein gutes NF7 ist, was dabei dann noch 240FSB+ macht.

Diese Mods habe ich gemacht, aber kurz danach habe ich den VDD-Mod wieder abgelötet, da es nichts gebracht hat. VDimm ist noch drauf, für vllt. irgendwann mit BH5 benchen.




Holt euch doch einfach Mobiles, da ist das mit der CPU-VCore auch nicht mehr so wild. Schont auch die Hardware
Inzwischen:
Die Drei Fragezeichen ???

Zuletzt bearbeitet:
@ Tzk
Das Asus A7N8X-X habe ich bereits verkauft. Die anderen Boards habe ich noch da. Die beiden NF7 hatte ich bei ebay erworben, die Funktion war so lalala....habe auch nciht wirklich angetestet.

Sandman: XP-m mit 2,7ghz ist vorhanden, daran scheitert es nicht. Aber trotzdem muss die Basis (also das Board) passen, denn FSB bringt auf Sockel A ordentlich Leistung. Vdd bringt am NF7 übrigens kaum was bis nichts, dafür aber bei Asus. Die waren mit der Vdd extrem geizig, was die Boards einbremst.

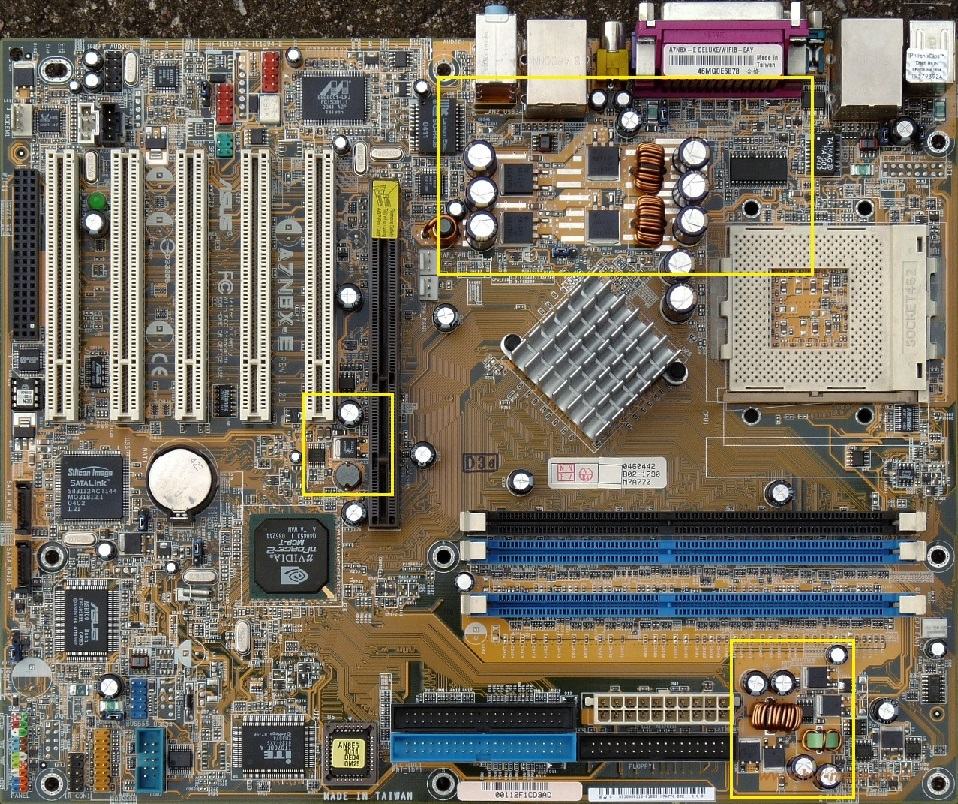

An NF7 würde ich immer als erstes das Mantarays XT D26 flashen und dann FSB testen. Alles andere ist ziemlich sinnfrei :d

Wie kommst du drauf das das den anderen Boards fehlt? Das was du markiert hast sind die Vdimm Spannungswandler. Hier mal bei Asus für Vdd, Vdimm und Vcore markiert:


Zuletzt bearbeitet:
okay...Beim Abit ist es dann nur einer für die Dimms? Der bei dem bei mir der Enzo-Kühler pappt.
E: muss ja so sein, unter dem blauem Kühler steckt das gleiche Bauteil aka Spawa wie oben bei der CPU

Zuletzt bearbeitet:
Epox EP-8RDA3+
-NB mit Ultra 400- Beschriftung und 0342A1
-SB klebt fest ein Kühler drauf

Asus A7N8X-E
-NB ist der Kühler bombenfest
-SB 0352A4

Abit AN7
-NB mit Ultra 400- Beschriftung und 0347A1
-SB 0348A4

Die Kühler sind mit einem Kleber befestigt. Das kannst du aber gefühlvoll abmachen, indem du einen Schraubenzieher nimmst und leicht einen Hebel ansetzt. Nicht mit Gewalt, sondern leicht dosiert immer mehr. Irgendwann gibt der Kleber nach und der Kühler kommt dir entgegen. Den Kühler kannst du hinterher ohne Probleme wieder drauf stecken, der klebt wieder an ;)

@ TzK
Kannst mal eine Liste mit den verschiedenen Chipsatzproduktionsdaten zusammenstellen, hier sind ja recihhaltige Informationen gepostet worden. ;)

Sockel-A-Traum

Eine zusammenfassende Liste mache ich sehr gerne, kann aber ein paar tage dauern ;)

Was den kühler auf dem Asus angeht: einfach den kühler mit einem fön auf so anwärmen, das man ihn grade noch anfassen kann. Dann den kühler drehen und schwupp bekommt man ihn locker ab. Das ist so ne kaugummiähnliche Masse die bei 50c schon sehr weich wird.

Zuletzt bearbeitet:



Sockel A nForce2 Chipsatzliste

Allgemeine Informationen zum nForce2: Nvidia nForce2 @ Wikipedia

ABIT - ASRock - ASUS - Biostar - Chaintech - Cybis / Albatron - DFI - Elitegroup - ENMIC - EPOX - Gigabyte - HP - Jetway - Leadtek - MSI - SHUTTLE - Soltek

Board-Varianten beim MSI - Seriennummer Entschlüsselung



ABIT

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBPCB Revisionmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
AN7v1.02003/46A1SPP Ultra 4002003/47A4MCP-Tdunkelbraunv0.32-keinedigitalbathLink-RD460352027010530
AN7v1.02003/47A1SPP Ultra 4002003/48A4MCP-Tdunkelbraunv0.32-keinebschicht86Link-RD460352027016867
AN7v1.02003/44A1SPP Ultra 4002003/48A4MCP-Tdunkelbraunv0.32-keineI.infrR.edLink-RD460406002007509
AN7v1.02003/47A1SPP Ultra 4002003/47A4MCP-Tdunkelbraunv0.32-keinejumpelLink-RD460408028019957
AN7v1.02003/48A1SPP Ultra 4002003/49A4MCP-Tdunkelbraunv0.32-keineZombieeeeLink-?
AN7v1.02004/17A1SPP Ultra 4002004/24A4MCP-Tdunkelbraunv0.32-keineFusseltuchLink-RD460436003063084
AN7v1.02004/28A1SPP Ultra 4002004/24A4MCP-Tdunkelbraunv0.32-keineWMDKLink-RD460436003062998
AN7v1.02004/28A1SPP Ultra 4002003/52A4MCP-Tdunkelbraunv0.32-keinedigitalbathLink-RD460441001069006
AN7v1.0???2004/35A4MCP-Tdunkelbraunv0.32-keineWMDKLink-RD460447041081704
NF7v1.22003/01A3SPP2002/50A3MCPdunkelbraunv0.51-keinelord86Link-?
NF7v2.02003/09A1SPP2003/06A3MCPdunkelbraunv0.51220keineTzkLinkBoard #2, schwarze SlotsRA890313034010098
NF7v2.02003/09A1SPP2003/09A3MCPdunkelbraunv0.51-keineWMDKLinkBoard 8RA890324016026280
NF7v2.02003/10A1SPP2003/05A3MCPdunkelbraunv0.51-keinebschicht86Link-RA890314045013343
NF7v2.02003/10A1SPP2003/07A3MCPdunkelbraunv0.51-keineWMDKLinkBoard 7RA890314048013817
NF7v2.02003/11A1SPP2003/06A3MCPdunkelbraunv0.51-keineRodarioLink-RA890317038021887
NF7v2.02003/11A1SPP2003/18A4MCPdunkelbraunv0.51-keineJoneLink-RA890326042029141
NF7v2.0?A1SPP Ultra 4002003/18A4MCPdunkelbraunv0.52-keineWMDKLinkBoard 1RA890326042030109
NF7v2.02003/16A1SPP Ultra 4002003/15A4MCPdunkelbraunv0.51-keinejumpelLinkschwarze SlotsRA890330040042459
NF7v2.02003/19A1SPP Ultra 4002003/15A4MCPdunkelbraunv0.51-keinebschicht86Link-RA890330040041979
NF7v2.02003/46A1SPP Ultra 4002003/45A4MCPdunkelbraunv0.52-keineSparksnlLink-RA890352032145569
NF7v2.02003/48A1SPP Ultra 4002003/52A4MCPdunkelbraunv0.52-keineI.nfraR.edLinkblaue SlotsRA890409052049955
NF7v2.02004/04A1SPP Ultra 4002004/01A4MCPdunkelbraunv0.52252keineTzkLinkBoard #1, Mantarays XT D26, bunte SlotsRA890411021069632
NF7v2.02004/04A1SPP Ultra 4002003/52A4MCPdunkelbraunv0.52-keinestunned_guyLinkBoard 3RA890411021074619
NF7v2.02003/52A1SPP Ultra 4002003/52A4MCPdunkelbraunv0.52-keineWMDKLinkBoard 2RA890414055098441
NF7v2.02004/02A1SPP Ultra 4002003/46A4MCPdunkelbraunv0.52306keineI.nfraR.edLinkblaue SlotsRA890414060094604
NF7v2.02004/20A1SPP Ultra 4002004/14A4MCPdunkelbraunv0.53-keineWMDKLinkBoard 4RA890432002177670
NF7v2.02004/26A1SPP Ultra 4002004/27A4MCPdunkelbraunv0.53-keinestunned_guyLinkBoard #2, bunte SlotsRA890433019202012
NF7v2.02004/20A1SPP Ultra 4002004/26A4MCPdunkelbraunv0.53-keinedigitalbathLinkbunte SlotsRA890433019202552
NF7v2.02004/26A1SPP Ultra 400?A4MCPdunkelbraunv0.53-keinekOr3Link-RA890433019202999
NF7v2.02004/18A1SPP Ultra 4002004/26A4MCPdunkelbraunv0.53-keinestunned_guyLinkBoard #1, bunte SlotsRA890434037210973
NF7v2.02004/17A1SPP Ultra 4002004/27A4MCPdunkelbraunv0.53-keineWMDKLinkBoard 3RA890436012250735
NF7v2.02004/28A1SPP Ultra 4002004/28A4MCPdunkelbraunv0.53-keineWMDKLinkBoard 5RA890441010277913
NF7v2.02004/27A1SPP Ultra 4002004/27A4MCPdunkelbraunv0.53-keineWMDKLinkMetallsockelhebelRA890442032281027
NF7v2.02004/28A1SPP Ultra 4002004/34A4MCPdunkelbraunv0.53240keineEric CantonaLinkMantarays XT D26, bunte Slots, FSB 32M stable?
NF7v2.02004/35A1SPP Ultra 4002004/37A4MCPdunkelbraunv0.53-keineWMDKLinkBoard 6RA890446065307359
NF7v2.02004/35A1SPP Ultra 4002004/37A4MCPdunkelbraunv0.532503.3v Rail ModI.nfraR.edLinkblaue Slots, MOD-BIOSRA890448065307093
NF7-Sv1.02002/39A2SPP2002/39A3MCP-Tdunkelbraunv0.51-keineWMDKLinkschwarze SlotsRA800301018000226
NF7-Sv2.02003/03A1SPP2003/06A3MCP-Tdunkelbraunv0.51-keineItsFunLinkschwarze Slots?
NF7-Sv2.02003/09A1SPP2003/07A3MCP-Tdunkelbraunv0.51-keinebschicht86Link-RD020313033007535
NF7-Sv2.02003/10A1SPP2003/06A3MCP-Tdunkelbraunv0.51-keinethe_patchelorLink-?
NF7-Sv2.02003/11A1SPP?A3MCP-Tdunkelbraunv0.51246keinedigitalbathLinkschwarze Slots?
NF7-Sv2.02003/11A1SPP2003/08A3MCP-Tdunkelbraunv0.51-keinethe_patchelorLink?RD020323005045321
NF7-Sv2.02003/11A1SPP2003/09A3MCP-Tdunkelbraunv0.51-keineWMDKLink-RD020322001040078
NF7-Sv2.02003/11A1SPP2003/08A3MCP-Tdunkelbraunv0.51-keineSparksnlLink??
NF7-Sv2.02003/11A1SPP2003/16A3MCP-Tdunkelbraunv0.51-keineWMDKLink?RD020324015049273
NF7-Sv2.02003/12A1SPP2003/20A3MCP-Tdunkelbraunv0.51-keineisulkLink??
NF7-Sv2.02003/16A1SPP Ultra 4002003/20A3MCP-Tdunkelbraunv0.51-keineWMDKLink-RD020329029068390
NF7-Sv2.02003/18A1SPP Ultra 4002003/19A4MCP-Tdunkelbraunv0.51-keineTAGGLink-RD020336008100568
NF7-Sv2.02003/17A1SPP Ultra 4002003/19A4MCP-Tdunkelbraunv0.51-keineTzkLinkBoard 2RD020333027084760
NF7-Sv2.02003/19A1SPP Ultra 4002003/20A3MCP-Tdunkelbraunv0.51-keineWMDKLinkBoard 6, scharzw SlotsRD020330039071865
NF7-Sv2.02003/16A1SPP Ultra 4002003/10A4MCP-Tdunkelbraunv0.51-keineWMDKLinkBoard 4RD020336008099021
NF7-Sv2.02003/23A1SPP Ultra 4002003/10A4MCP-Tdunkelbraunv0.52-keineWMDKLinkMetallhebel, schwarze SlotsRD020339086118704
NF7-Sv2.02003/25A1SPP Ultra 4002003/34A4MCP-Tdunkelbraunv0.52-keineWMDKLinkschwarze SlotsRD020342029125459
NF7-Sv2.02003/25A1SPP Ultra 4002003/34A4MCP-Tdunkelbraunv0.52-keinestunned_guyLinkBoard 1RD020342029126678
NF7-Sv2.02003/25A1SPP Ultra 4002003/34A4MCP-Tdunkelbraunv0.52-keineTAGGLinkBoard 1RD020342029126690
NF7-Sv2.02003/40A1SPP Ultra 4002003/39A4MCP-Tdunkelbraunv0.52-keineWMDKLink-RD020345010153063
NF7-Sv2.0?A1SPP Ultra 4002003/33A4MCP-Tdunkelbraunv0.52-keineWMDKLinkBoard 2, schwarze SlotsRD020346023153184
NF7-Sv2.02003/41A1SPP Ultra 4002003/33A4MCP-Tdunkelbraunv0.52-keineWMDKLinkBoard 3, schwarze SlotsRD020347038160946
NF7-Sv2.02003/42A1SPP Ultra 4002003/47A4MCP-Tdunkelbraunv0.52273keineThe SandmanLinkschwarze Slots, R.I.P.RD020349006163214
NF7-Sv2.0?A1SPP Ultra 4002003/47A4MCP-Tdunkelbraunv0.52-keineWMDKLinkBoard 5, schwarze SlotsRD020349006163738
NF7-Sv2.02003/44A1SPP Ultra 4002003/47A4MCP-Tdunkelbraunv0.52-keineWMDKLink 1, Link 2Board 1, schwarze SlotsRD020349006166173
NF7-Sv2.02003/47A1SPP Ultra 4002003/48A4MCP-Tdunkelbraunv0.52303keineThe SandmanLink-RD020402011000488
NF7-Sv2.02003/46A1SPP Ultra 4002003/48A4MCP-Tdunkelbraunv0.52-keineWMDKLinkBoard, bunte SlotsRD020403026005393
NF7-Sv2.02003/46A1SPP Ultra 4002003/48A4MCP-Tdunkelbraunv0.52-keineWMDKLink-RD020403026010629
NF7-Sv2.02003/47A1SPP Ultra 4002003/48A4MCP-Tdunkelbraunv0.52-keineSparksnlLinkblaue Slots?
NF7-Sv2.02003/48A1SPP Ultra 4002003/48A4MCP-Tdunkelbraunv0.52-keineZombieeeeLinkblaue Slots?
NF7-Sv2.02003/52A1SPP Ultra 4002004/07A4MCP-Tdunkelbraunv0.52-keinebschicht86LinkRD020410007045137
NF7-Sv2.02004/10A1SPP Ultra 400?A4MCP-Tdunkelbraunv0.52-keinejumpelLinkblaue SlotsRD020420006065206
NF7-Sv2.02004/09A1SPP Ultra 4002003/52A4MCP-Tdunkelbraunv0.52-keineWMDKLink-RD020420006069270
NF7-Sv2.02004/17A1SPP Ultra 4002004/24A4MCP-Tdunkelbraunv0.53-keineI.nfraR.edLinkblaue SlotsRD020436013096057
NF7-Sv2.02004/17A1SPP Ultra 4002004/24A4MCP-Tdunkelbraunv0.53-keineJoneLinkbunte SlotsRD020437025103012
NF7-Sv2.02004/17A1SPP Ultra 4002004/25A4MCP-Tdunkelbraunv0.53-keinebschicht86Link-RD020439059108202
NF7-Sv2.02004/28A1SPP Ultra 4002004/25A4MCP-Tdunkelbraunv0.53-keineTAGGLink-RD020439059105432
NF7-Sv2.02004/35A1SPP Ultra 4002004/32A4MCP-Tdunkelbraunv0.53-keineI.nfraR.edLinkblaue SlotsRD020444071124584
NF7-Sv2.02004/35A1SPP Ultra 4002004/35A4MCP-Tdunkelbraunv0.53-keineI.nfraR.edLinkblaue Slots?
NF7-S2v1.02004/28A1SPP Ultra 4002004/19A3MCP-RAIDdunkelbraunv0.22-keineshurik88Link-RD730442034057565
NF7-S2Gv1.02004/20A1SPP Ultra 4002004/19A3MCP-RAIDdunkelbraunv0.22-keineJoneLink-?
NF7-S2Gv1.02004/26A1SPP Ultra 4002004/19A3MCP-RAIDdunkelbraunv0.22-keinebeschicht86Link-RD740432016025958
NF7-S2Gv1.02004/27A1SPP Ultra 4002004/15A3MCP-RAIDdunkelbraunv0.22-keineNonaameeLink-RD7304370260266681

Zurück zum Index



ASRock

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
K7NF2-RAIDv1.042004/51A1SPP Ultra 4002005/04A3MCP RAIDblau-keinethe_patchelorLink-?
K7NF2-RAIDv1.042004/51A1SPP Ultra 4002005/12A3MCP RAIDblau-keinestunned_guyLinkBoard 269M0X1807406
K7NF2-RAIDv1.042005/02A1SPP Ultra 4002005/03A3MCP RAIDblau-keineStrikeeagle1977Link-71M0X1110300
K7NF2-RAIDv1.042005/02A1SPP Ultra 4002005/12A3MCP RAIDblau-keineStrunkenboldLink-69M0X1774700
K7NF2-RAIDv1.042005/12A1SPP Ultra 4002004/52A3MCP RAIDblau-keinedigitalbathLink-69M0X1547980
K7NF2-RAIDv1.042005/02A1SPP Ultra 4002005/12A3MCP RAIDblau264Vdd, Vcore, VdimmdigitalbathLinkBoard 169M0X1548720
K7NF2-RAIDv1.042005/12A1SPP Ultra 4002004/53A3MCP RAIDblau-keinestunned_guyLinkBoard 169M0X1020502
K7NF2-RAIDv1.042005/12A1SPP Ultra 4002005/03A3MCP RAIDblau-keineTAGGLink-6BM0X1341525
K7NF2-RAIDv1.042005/12A1SPP Ultra 4002005/03A3MCP RAIDblau-keineRodarioLink-69M0X1806648
K7NF2-RAIDv1.042005/12A1SPP Ultra 4002005/12A3MCP RAIDblau-keinebschicht86Link-6BM0X1342889
K7NF2-RAIDv1.042005/12A1SPP Ultra 4002004/53A3MCP RAIDblau264Vdd, Vcore, Vdimm, dirtypunk, recappeddigitalbathLinkBoard 26CM0X1303253

Zurück zum Index



Asus

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
A7N8X-Xv2.002003/14A14002003/14A4MCPhellbraun-keinestunned_guyLinkBoard 237MG0W6252
A7N8X-Xv2.002003/15A14002003/14A4MCPhellbraun-keinebschicht86Link-35MG0I6177
A7N8X-Xv2.002003/15A14002003/15A4MCPhellbraun-Board 6stunned_guyLink-37MM3Q1895
A7N8X-Xv2.002003/22A14002003/22A4MCPhellbraun-keineRodarioLink-39MM935819
A7N8X-Xv2.002003/15A14002003/22A4MCPhellbraun-keinebschicht86Link-39MM936928
A7N8X-Xv2.002003/40A14002003/40A4MCPhellbraun-keineRodarioLink-3BMM4H0056
A7N8X-Xv2.002003/39A14002003/39A4MCPhellbraun-keinebschicht86Link-41MM1M6661
A7N8X-Xv2.002003/39A14002003/40A4MCPhellbraun225keineTzkLink-?
A7N8X-Xv2.002003/39A14002003/42A4MCPhellbraun-keinebschicht86Link-41MM1M3954
A7N8X-Xv2.002003/40A14002003/39A4MCPhellbraun-keineRodarioLink-3CMM7Z3809
A7N8X-Xv2.002003/41A14002003/41A4MCPhellbraun-keinestunned_guyLinkBoard 442MM627996
A7N8X-Xv2.002004/07A14002004/14A4MCPhellbraun-keinestunned_guyLinkBoard 346MM6N9807
A7N8X-Xv2.002004/10A14002004/25A4MCPhellbraun-keineRodarioLink-48MM8W8613
A7N8X-Xv2.002004/16A14002004/29A4MCPhellbraun-keinestunned_guyLinkBoard 549MM7E1846
A7N8X-Xv2.002004/16A14002004/40A4MCPhellbraun-keineshurikLink-4BMM2E6360
A7N8X-Xv2.002004/33A14002004/32A4MCPhellbraun-keinebschicht86Link-49MM6I5676
A7N8X-Xv2.002004/36A14002004/40A4MCPhellbraun-keinestunned_guyLinkBoard 14BMM1V9746
A7N8X-Xv2.002004/52A14002004/50A4MCPhellbraun-keinebschicht86Link-51MM359489
A7N8X-Xv2.002005/01A14002004/52A4MCPhellbraun-keineRodarioLink-51MM8R9031
A7N8X-Xv2.002005/04A14002004/51A4MCPhellbraun-keinebschichtLink-52MM221246
A7N8X-XEv1.012004/53A1SPP Ultra 4002004/53A3MCP RAIDhellbraun-keinebschicht86Link-58MM8H1237
A7N8X-XEv1.012004/47A1SPP Ultra 4002004/53A3MCP RAIDhellbraun-keinestunned_guyLinkBoard 258MM8H7217
A7N8X-XEv1.012004/50A1SPP Ultra 4002004/53A3MCP RAIDhellbraun-keinedigitalbathLink-58MM8H7440
A7N8X-XEv1.012005/20A1SPP Ultra 4002005/12A3MCP RAIDhellbraun-keinestunned_guyLinkBoard 159MM7D3773
A7N8X-VMv1.022003/45A3IGP2003/41A4MCPhellbraun-keinestunned_guyLinkBoard 13BMM5R5064
A7N8X-VMv2.022004/37A3IGP2004/40A4MCPhellbraun-keinebschicht86Link-4BMA061224
A7N8Xv1.042002/39A2SPP2002/41A3MCP-Thellbraun-keinestunned_guyLinkBoard 32BZG0X5919
A7N8Xv1.042002/39A2SPP2002/41A3MCP-Thellbraun-keinestunned_guyLinkBoard 52BZG0Z4492
A7N8Xv1.042002/41A2SPP2002/41A3MCP-Thellbraun-keinestunned_guyLinkBoard 22BZG0N8540
A7N8Xv1.042002/41A2SPP2002/40A3MCP-Thellbraun-keinestunned_guyLinkBoard 1, 4 MBO OEM2BZG1B8630
A7N8Xv1.042002/48A3SPP2002/47A3MCPhellbraun-keinestunned_guyLinkBoard 631MG069346
A7N8Xv1.042002/49A3SPP2002/47A3MCP-Thellbraun-keineRodarioLink-31ZG0I1684
A7N8Xv1.04???2002/51A3MCPhellbraun218keineDiggLink-?
A7N8Xv1.042002/52A3SPP2003/03A3MCP-Thellbraun-keineRodarioLink-32ZG0U5648
A7N8Xv1.042003/02A3SPP2003/04A3MCP-Thellbraun-keinestunned_guyLinkBoard 432ZG0Y3696
A7N8Xv1.042003/03A3SPP2003/02A3MCP-Thellbraun-keinebschicht86Link-32ZG172010
A7N8Xv1.042003/03A3SPP2003/02A3MCP-Thellbraun-keineTAGGLink-32ZG1E4374
A7N8Xv1.042003/02A3SPP2002/52A3MCPhellbraun-keineRodarioLink-33MG0C7391
A7N8Xv1.042003/03A3SPP2002/52A3MCPhellbraun-keineisulkLink-33MG0C7435
A7N8Xv1.062003/05A3SPP2002/48A3MCPhellbraun-keinestunned_guyLinkBoard 233MG0X9853
A7N8Xv1.062003/05A3SPP2003/01A3MCPhellbraun-keinestunned_guyLinkBoard 133MG0R3213
A7N8Xv2.002003/07A1SPP???hellbraun-keineComputerbaseLink-?
A7N8Xv2.002003/08A1SPP2003/06A4MCP-Thellbraun-keinebschicht86Link-33ZG0L7440
A7N8Xv2.002003/09A1SPP2003/02A4MCPhellbraun-keineStrunkenboldLink-33MG0Z4850
A7N8Xv2.002003/09A1SPP2003/06A4MCPhellbraun-keineP4schisselLink-33MG176057
A7N8Xv2.002003/09A1SPP2003/09A4MCP-Thellbraun-keinestunned_guyLinkBoard 133ZG118362
A7N8Xv2.002003/09A1SPP2003/09A4MCP-Thellbraun-keinestunned_guyLinkBoard 233ZG130674
A7N8Xv2.002003/13A1SPP2003/16A4MCP-Thellbraun-keinestunned_guyLinkBoard 537ZG089444
A7N8Xv2.002003/21A1SPP Ultra 4002003/13A4MCPhellbraun-keinebschicht86LinkBoard 438MG0N2150
A7N8Xv2.002003/21A1SPP Ultra 4002003/21A4MCP-Thellbraun-keinebschicht86LinkBoard 339ZG016160
A7N8Xv2.002003/26A1SPP Ultra 4002003/28A4MCP-Thellbraun-keinebschicht86LinkBoard 139ZG0B6822
A7N8Xv2.002003/26A1SPP Ultra 4002003/35A4MCP-Thellbraun-keinebschicht86LinkBoard 33AZG014279
A7N8Xv2.002003/31A1SPP Ultra 4002003/37A4MCP-Thellbraun253Vdd, VDimm, 12V Rail ModTzkLink 1, Link 2, Link 3, Link 44MBO OEM Board mit Mod Bios: Link 2; Voltmods + 12V VRM Mod: Link 3; OC Ergebnisse: Link 4; 1008RS [EB][ED] Bios3AZG086560
A7N8Xv2.00?A1SPP Ultra 4002003/37A4MCP-Thellbraun-keinejhonnyXLink-3AZG086871
A7N8Xv2.002003/31A1SPP Ultra 4002003/37A4MCP-Thellbraun-keinestunned_guyLinkBoard 33AZG0G8301
A7N8Xv2.002003/37A1SPP Ultra 4002003/34A4MCP-Thellbraun-keinebschicht86LinkBoard 23AZG010101
A7N8Xv2.002003/37A1SPP Ultra 4002003/34A4MCP-Thellbraun-keinestunned_guyLinkBoard 43AZG010101
A7N8X Deluxev1.042002/47A2SPP2002/46A3MCP-Thellbraun-keinebeschicht86Link-2CZG084321
A7N8X Deluxev1.042002/49A3SPP2003/02A3MCP-Thellbraun-keinestunned_guyLinkBoard 132ZG0T0239
A7N8X Deluxev1.042003/03A3SPP2003/04A4MCP-Thellbraun-keinestunned_guyLinkBoard 233ZG0F7145
A7N8X Deluxev2.002003/07A1SPP2003/07A4MCP-Thellbraun-keinestunned_guyLinkBoard 433ZG150361
A7N8X Deluxev2.002003/09A1SPP2003/09A4MCP-Thellbraun-keinePlanet 3Dnow.deLink-?
A7N8X Deluxev2.002003/10A1SPP2003/09A4MCP-Thellbraun-keinebschicht86Link-34ZG0D6404
A7N8X Deluxev2.002003/11A1SPP2003/09A4MCP-Thellbraun-keinestunned_guyLinkBoard 734ZG0D6404
A7N8X Deluxev2.00???2003/09A4MCP-Thellbraun-keineItsFunLink-?
A7N8X Deluxev2.002003/01A1SPP2003/10A4MCP-Thellbraun-keinestunned_guyLinkBoard 834ZG0R1815
A7N8X Deluxev2.002003/09A1SPP2003/09A4MCP-Thellbraun-keinestunned_guyLinkBoard 1134ZG0A1956
A7N8X Deluxev2.00???2003/10A4MCP-Thellbraun-keineLumpyLink-?
A7N8X Deluxev2.002003/14A1SPP2003/22A4MCP-Thellbraun-keinestunned_guyLinkBoard 1337ZG053687
A7N8X Deluxev2.002003/19A1SPP Ultra 4002003/29A4MCP-Thellbraun-keinestunned_guyLinkBoard 539ZG039391
A7N8X Deluxev2.002003/21A1SPP Ultra 4002003/22A4MCP-Thellbraun-keinestunned_guyLinkBoard 1038ZG026508
A7N8X Deluxev2.002003/21A1SPP Ultra 4002003/21A4MCP-Thellbraun-keinestunned_guyLinkBoard 63AZM119848
A7N8X Deluxev2.002003/23A1SPP Ultra 4002003/28A4MCP-Thellbraun-keineAszuLinkBoard 238ZG039103
A7N8X Deluxev2.002003/26A1SPP Ultra 4002003/28A4MCP-Thellbraun-keinestunned_guyLinkBoard 1239ZG0A2558
A7N8X Deluxev2.002003/26A1SPP Ultra 4002003/28A4MCP-Thellbraun-keinestunned_guyLinkBoard 939ZG0A2954
A7N8X Deluxev2.002003/31A1SPP Ultra 4002003/37A4MCP-Thellbraun-keinestunned_guyLinkBoard 13AZG078331
A7N8X Deluxev2.002003/37A1SPP Ultra 4002003/35A4MCP-Thellbraun-keineAszuLinkBoard 33AZG054794
A7N8X Deluxev2.002003/39A1SPP Ultra 4002003/38A4MCP-Thellbraun-keinedigitalbathLink-3AZG099218
A7N8X Deluxev2.002003/39A1SPP Ultra 4002003/37A4MCP-Thellbraun-keinestunned_guyLinkBoard 23AZG0B1898
A7N8X Deluxev2.002003/39A1SPP Ultra 4002003/39A4MCP-Thellbraun-keineRodarioLink-3AZG0B7411
A7N8X Deluxev2.002003/39A1SPP Ultra 4002003/35A4MCP-Thellbraun-keineAszuLinkBoard 13AZG0E0366
A7N8X Deluxev2.002003/41A1SPP Ultra 4002003/41A4MCP-Thellbraun264Vdd, Vdimm, 12V Rail ModTzkLink1008RS [EB][ED] Bios3BZG074094
A7N8X Deluxev2.002003/41A1SPP Ultra 4002003/43A4MCP-Thellbraun-keinestunned_guyLinkBoard 33BZG0A2387
A7N8X-E Deluxev1.012003/37A1SPP Ultra 4002003/41A4MCP-Thellbraun-keinebschichtLink-3CMM7J1074
A7N8X-E Deluxev1.012003/37A1SPP Ultra 4002003/39A4MCP-Thellbraun-keinestunned_guyLinkBoard 43CMM860254
A7N8X-E Deluxev1.012003/41A1SPP Ultra 4002003/38A4MCP-Thellbraun-keinebschicht86Link-41MM1T4419
A7N8X-E Deluxev1.012003/41A1SPP Ultra 4002003/47A4MCP-Thellbraun-keinedigitalbathLink-?
A7N8X-E Deluxev1.012003/41A1SPP Ultra 4002003/41A4MCP-Thellbraun-keinebschicht86Link-3BZG052679
A7N8X-E Deluxev1.012003/42A1SPP Ultra 4002003/43A4MCP-Thellbraun-keinestunned_guyLinkBoard 33BZG0G5996
A7N8X-E Deluxev1.012003/45A1SPP Ultra 4002003/47A4MCP-Thellbraun-keinehoästLink-3CMG134468
A7N8X-E Deluxev1.012003/45A1SPP Ultra 4002003/47A4MCP-Thellbraun-keineTAGGLinkBoard 43CMG137863
A7N8X-E Deluxev1.012003/42A1SPP Ultra 4002003/39A4MCP-Thellbraun-keineRodarioLink-3CZG017156
A7N8X-E Deluxev1.012003/42A1SPP Ultra 4002003/44A4MCP-Thellbraun-keinebschicht86Link-3CZG022340
A7N8X-E Deluxev1.012003/45A1SPP Ultra 4002003/47A4MCP-Thellbraun-keinestunned_guyLinkBoard 13CZG043988
A7N8X-E Deluxev1.012003/41A1SPP Ultra 4002003/39A4MCP-Thellbraun-keinestunned_guyLinkBoard 741MM1T5508
A7N8X-E Deluxev1.012003/52A1SPP Ultra 4002003/52A4MCP-Thellbraun-keinebschicht86Link-45MG0A2723
A7N8X-E Deluxev1.012003/52A1SPP Ultra 4002003/52A4MCP-Thellbraun-keineTAGGLink-45MM2E4761
A7N8X-E Deluxev1.012004/01A1SPP Ultra 4002004/07A4MCP-Thellbraun-keinestunned_guyLinkBoard 644MM429605
A7N8X-E Deluxev1.012004/01A1SPP Ultra 4002003/52A4MCP-Thellbraun-keineJoneLink-45MM506388
A7N8X-E Deluxev1.012004/02A1SPP Ultra 4002003/52A4MCP-Thellbraun-keineTAGGLinkBoard 345MM1Y4379
A7N8X-E Deluxev1.012004/02A1SPP Ultra 4002004/06A4MCP-Thellbraun-keinebeschicht86Link-43MM4E4340
A7N8X-E Deluxev1.012004/02A1SPP Ultra 4002004/07A4MCP-Thellbraun264keinedigitalbathLink-47MM511232
A7N8X-E Deluxev1.012004/02A1SPP Ultra 4002004/09A4MCP-Thellbraun-keineRodarioLink-46MM3C5371
A7N8X-E Deluxev1.012004/14A1SPP Ultra 4002003/52A4MCP-Thellbraun-keinebschicht86Link-47MM830488
A7N8X-E Deluxev1.012004/14A1SPP Ultra 4002003/52A4MCP-Thellbraun-keinestunned_guyLinkBoard 547MM830488
A7N8X-E Deluxev1.012004/15A1SPP Ultra 4002003/50A4MCP-Thellbraun-keineTAGGLinkBoard 247MM6L7412
A7N8X-E Deluxev1.012004/15A1SPP Ultra 4002004/22A4MCP-Thellbraun-keineRodarioLink-49MG063257
A7N8X-E Deluxev1.012004/28A1SPP Ultra 4002003/31A4MCP-Thellbraun-keinebschicht86Link-48MM3B1844
A7N8X-E Deluxev1.012004/28A1SPP Ultra 4002003/41A4MCP-Thellbraun-keineMuzavaLink-?
A7N8X-E Deluxev1.012004/28A1SPP Ultra 4002004/31A4MCP-Thellbraun-keineJoneLink-49MM9W9288
A7N8X-E Deluxev1.012004/40A1SPP Ultra 4002004/35A4MCP-Thellbraun-keineRodarioLink-4AMM387019
A7N8X-E Deluxev1.012004/45A1SPP Ultra 4002004/41A4MCP-Thellbraun-keinebeschicht86Link-51MM746145
A7N8X-E Deluxev1.012004/46A1SPP Ultra 4002004/45A4MCP-Thellbraun-keinedigitalbathLink-4CMM9W7374
A7N8X-E Deluxev1.012004/46A1SPP Ultra 4002004/45A4MCP-Thellbraun-keinebschicht86Link-4CMM945533
A7N8X-E Deluxev1.012004/46A1SPP Ultra 4002004/45A4MCP-Thellbraun-keineRodarioLink-4CMM9K1412
A7N8X-E Deluxev1.012004/47A1SPP Ultra 4002004/45A4MCP-Thellbraun-keinestunned_guyLinkBoard 251MM813902
A7N8X-E Deluxev1.012004/48A1SPP Ultra 4002004/45A4MCP-Thellbraun-keinestunned_guyLinkBoard 854MM5C3419
A7N8X-E Deluxev1.012004/51A1SPP Ultra 4002004/41A4MCP-Thellbraun-keineRodarioLink-55MM2P3934
A7N8X-E Deluxev1.012005/08A1SPP Ultra 4002004/45A4MCP-Thellbraun-keinebschicht86Link-57MM3Y9048

Zurück zum Index



Biostar

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
M7NBAv1.22003/17A3IGP2003/09A3MCP-Trot-keinestunned_guyLinkBoard 11204K33343416
M7NCDv3.02003/39A14002003/39A4MCProt-keinestunned_guyLinkBoard 13008K35139028
M7NCG 400v1.02004/26A3IGP2004/37A4MCProt-keinebschichtLink-72027K50303993
M7NCG 400v1.02004/34A3IGP2004/32A4MCProt-keinestunned_guyLinkBoard 110021K44419886
M7NCG 400v7.22004/23A3IGP2004/25A4MCProt-keineStrikeeagle1977Link-72021K43832055
M7NCG 400v7.22004/23A3IGP2004/32A4MCProt-keineRodarioLink-72024K44411086
M7NCG 400v7.22004/26A3IGP2004/37A4MCProt-keineStrikeeagle1977Link-72027K50303993

Zurück zum Index



Chaintech

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
7NIF2-2003/09A3IGP2003/07A3MCPschwarz-keineMr. KrabsLink-0304061952
7NJS Zenith-2002/38A2SPP2002/40A3MCP-Tschwarz-keineItsFunLink-?
7NJS Zenith-2002/41A2SPP2002/41A3MCP-Tschwarz-keineWMDKLink-0050709A1048
7NJS Zenith Ultra-2003/08A1SPP2003/15A3MCP-Tschwarz-keineWMDKLink-?

Zurück zum Index



Cybis / Albatron

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
KX18D ProII-2003/22A1SPP Ultra 4002003/17A4MCP-Tblau-keineWMDKLink-0333000141
KX18D ProII-2003/25A1SPP Ultra 4002003/21A4MCP-Tblau-keineJoneLink-?

Zurück zum Index



DFI

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
Ultra Infinity A-2004/11A1SPP Ultra 4002004/07A4MCP-Trot-keinebschicht86Link-U42308723
NFII Ultra A-2003/45A1SPP Ultra 4002003/49A4MCPbraun-keineborstiLink-?
NFII Ultra AL-2004/14A1SPP Ultra 4002004/32A4MCPbraun-keineWDMKLink-U44003439
Lanparty NFII Ultra A-2003/09A1SPP2003/18A4MCP-Tschwarz-keineNonaameeLink-?
Lanparty NFII Ultra A-2003/09A1SPP2003/18A4MCP-Tschwarz-keineSparksnlLink-?
Lanparty NFII Ultra A-2003/12A1SPP2003/18A4MCP-Tschwarz-keineMr. KrabsLink-?
Lanparty NFII Ultra B-2003/22A1SPP Ultra 4002003/37A4MCP-Tschwarz-keineI.nfraR.edLinkBoard 1?
Lanparty NFII Ultra B-2003/22A1SPP Ultra 4002003/37A4MCP-Tschwarz-keineI.nfraR.edLinkBoard 2?
Lanparty NFII Ultra B-2003/37A1SPP Ultra 400???schwarz-keineWMDKLinkBoard 3D35001950
Lanparty NFII Ultra B-2003/38A1SPP Ultra 400???schwarz-keineWMDKLinkBoard 2U34604685
Lanparty NFII Ultra B-2003/48A1SPP Ultra 4002003/47A4MCP-Tschwarz-keineWMDKLinkBoard 1?
Lanparty NFII Ultra B-2003/52A1SPP Ultra 4002004/07A4MCP-Tschwarz-keineTzkLink-U41516804
Lanparty NFII Ultra B-2004/09A1SPP Ultra 400???schwarz-keinebloodzeroLink-?
Lanparty NFII Ultra B-2004/16A1SPP Ultra 400???schwarz-keineSparksnlLink-?
Lanparty NFII Ultra B-2004/27A1SPP Ultra 400???schwarz-keineSparksnlLink-U45104913
Lanparty NFII Ultra B-2004/27A1SPP Ultra 400???schwarz277keineThe SandmanLink-?

Zurück zum Index



Elitegroup

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
N2U400-Av1.02003/37A1SPP Ultra 4002003/28A4MCPlila-keineAgentPayneLink-K3110F34801223
N2U400-Av1.02003/45A1SPP Ultra 4002003/46A4MCPlila-keinestunned_guyLinkBoard 1K31100E40200191
N2U400-Av1.02003/46A1SPP Ultra 4002003/45A4MCPlila-keinestunned_guyLink-K31100F40307867
N2U400-Av1.02003/46A1SPP Ultra 4002003/45A4MCPlila-keineNonaameeLink-?
N2U400-Av1.02003/47A1SPP Ultra 4002003/46A4MCPlila-keineStrikeeagle1977Link-K31100E40100432
N2U400-Av1.02004/45A1SPP Ultra 4002004/43A4MCPlila-keinebeschicht86Link-?
N2U400-Av1.0A2004/38A1SPP Ultra 4002004/40A4MCPlila-keineRodarioLink-K31100E44301950

Zurück zum Index



ENMIC

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
8NAX+v1.12003/01A3SPP2003/01A4MCP-Tgrün-keinestunned_guyLinkBoard 2030129000890
8NAX+v1.12003/05A3SPP2003/02A3MCP-Tgrün-keineBen PsychoLink-030219000480
8NAX+v1.12003/01A3SPP2003/01A4MCP-Tgrün-keinestunned_guyLinkBoard 1031010100367

Zurück zum Index



Epox

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
EP-8RDA3v1.12002/36A2SPP2002/39A3MCP-Tgrün-keineAszuLink-?
EP-8RDA3v1.12003/09A1SPP2003/07A3MCP-Tgrün-keineStrikeeagle1977Link-3307503768
EP-8RDA3v2.02003/19A1SPP Ultra 4002003/17A4MCPgrün-keinestunned_guyLinkBoard 1030728000036
EP-8RDA3+v1.12003/07A1SPP2003/06A3MCP-Tgrün-keineJoneLink-?
EP-8RDA3+v1.12003/09A1SPP2003/07A3MCP-Tgrün-keinebschicht86Link-030331000009
EP-8RDA3+v1.12003/11A1SPP???grün-keineStrunkenboldLink-?
EP-8RDA3+v2.12003/24A1SPP Ultra 400???grün-keineStrunkenboldLink-?
EP-8RDA3+v2.12003/24A1SPP Ultra 4002003/25A4MCPgrün-keinebschicht86Link-031017B01047
EP-8RDA3+v2.12003/24A1SPP Ultra 400?A4MCPgrün-keineTAGGLink-031025000807
EP-8RDA3+v2.12003/24A1SPP Ultra 4002003/40A4MCPgrün-keineJoneLink-?
EP-8RDA3+v2.12003/42A1SPP Ultra 400???grün-keinebschicht86Link-?
EP-8RDA3+v3.12003/44A1SPP Ultra 400???grün-keineStrunkenboldLink-?
EP-8RDA3+v3.12003/48A1SPP Ultra 400???grün-keinethe_patchelorLink-040117001622
EP-8RDA3+ Prov1.42004/38A1SPP Ultra 4002004/36A3MCP RAIDgrün-keineJoneLink-?
EP-8RDA3+ Prov1.42004/45A1SPP Ultra 400???grün-keineItsFunLink-?
EP-8RDA6+ Prov1.42004/34A1SPP Ultra 400???grün-keineItsFunLink-?
EP-8RDA3Iv2.02003/14A1SPP Ultra 4002003/22A4MCPgrün-keinestunned_guyLinkBoard 1030909A00074
EP-8RDA3Iv2.02003/24A1SPP Ultra 4002003/25A4MCPgrün-keineRodarioLink-031023B01267
EP-8RDA3Iv2.02004/18A1SPP Ultra 4002004/28A4MCPgrün-keineJoneLink-?
EP-8RDA3Iv2.12003/42A1SPP Ultra 4002003/41A4MCPgrün-keineTzkLink-3B000301313
EP-8RDA3Iv3.32004/18A1SPP Ultra 4002004/28A4MCPgrün-keinestunned_guyLink-040906D02626

Zurück zum Index



Gigabyte

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
GA-7N400v1.02003/22A1SPP Ultra 4002003/24A4MCPblau-keinebschicht86Link-0338001125
GA-7N400v2.02003/20A1SPP Ultra 4002003/22A4MCPblau-keinestunned_guyLinkBoard 10337800121
GA-7N400v2.02004/20A1SPP Ultra 4002004/24A4MCPblau-keinebschicht86Link-0433647126
GA-7N400Lv2.02004/34A1SPP Ultra 4002004/35A4MCPblau-keinestunned_guyLinkBoard 10442511808
GA-7N400 Pro1.02003/11A1SPP2003/16A4MCP-Tblau-keinebeschicht86Link-0330000907
GA-7N400 Pro21.02003/22A1SPP Ultra 4002003/21A4MCPblau-keinebeschichtLink-0334001437
GA-7N400 Pro21.02003/39A1SPP Ultra 4002003/40A4MCPblau-keineSparksnlLink-?
GA-7N400 Pro22.02003/47A1SPP2003/51A4MCPblau-keinemalmööLink-?
GA-7N400 Pro22.02004/08A1SPP Ultra 4002004/08A4MCPblau-keinestunned_guyLink-0425000163
GA-7N400 Pro22.02004/28A1SPP Ultra 4002004/14A4MCPblau-keineRodarioLink-0436001111
GA-7N400S-Lv1.02004/51A1SPP Ultra 4002004/45A3MCP RAIDblau-keinestunned_guyLinkBoard 10511001407
GA-7N400S-Lv1.02004/52A1SPP Ultra 4002004/43A3MCP RAIDblau-keinestunned_guyLinkBoard 20539615565
GA-7N400S-Lv1.02004/52A1SPP Ultra 4002004/51A3MCP RAIDblau-keinebschicht86Link-0539616446
GA-7N400V-Lv1.02003/25A3IGP2003/21A4MCP-Tblau-keinestunned_guyLinkBoard 10334000549
GA-7NNXPv1.02003/24A1SPP Ultra 4002003/21A4MCP-Tblau-keineRodarioLink-0347000122
GA-7NNXPv1.02003/39A1SPP Ultra 4002003/27A4MCP-Tblau-keineAszuLink-?
7NF-RZv1.02003/17A3SPP2004/27A4MCPblau-keinestunned_guyLinkBoard 1?
7NF-RZv1.02004/17A1SPP???blau-keineStefan PayneLinkNB mit Metalldeckel?
7NF-RZv1.02004/17A3SPP2004/24A4MCPblau-keinestunned_guyLinkBoard 20438632084

Zurück zum Index



HP

BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
Skyhawk-2004/53A3IGP2004/46A4MCP-Tgrün-keinebschichtLink-C0U5401596
Zurück zum Index

Jetway
BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
N2PAP-Ultra-?A1SPP Ultra 4002003/42A4MCProt-keineborstiLink-41SET4539873
N2PAP-Ultra-2003/37A1SPP Ultra 4002003/41A4MCProt-keinestunned_guyLinkBoard 142SET4743593
Zurück zum Index

Leadtek
BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
WinFast K7NCR18D-2002/48A3SPP2002/47A3MCPhellbraun-keineStrunkenboldLink-00300402D952
WinFast K7NCR18D ProRev. B2003/10A1SPP2003/06A3MCP-Thellbraun-keinestunned_guyLinkBoard 100300403AC2E
WinFast K7NCR18D ProRev. B2003/11A1SPP2003/09A3MCP-Thellbraun-keinestunned_guyLinkBoard 200300403D006
WinFast K7NCR18D Pro II Limited Edition-2003/17A1SPP Ultra 400???schwarz-keineWMDKLink-0030040475E2
Zurück zum Index

MSI
BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
K7N2-Lv1.02003/09A1SPP2003/04A3MCProt-keinestunned_guyLinkBoard 1L03040211771
K7N2 Delta-Lv1.02003/11A1SPP2003/07A3MCProt-keinestunned_guyLinkBoard 6B0304053387
K7N2 Delta-Lv1.02003/10A1SPP2003/06A3MCProt-keinestunned_guyLinkBoard 9K0305004594
K7N2 Delta-Lv1.02003/09A1SPP2003/07A3MCProt-keineTzkLinkBoard 1K0305006883
K7N2 Delta-Lv1.02003/14A1SPP2003/14A3MCProt-keineTzkLinkBoard 2K0305023745
K7N2 Delta-Lv1.02003/12A1SPP Ultra 4002003/21A4MCProt-keinestunned_guyLinkBoard 4B0307129972
K7N2 Delta-Lv1.02003/20A1SPP Ultra 4002003/24A4MCProt-keinestunned_guyLinkBoard 5B0308079513
K7N2 Delta-Lv1.02003/23A1SPP Ultra 4002003/21A4MCProt-keinebschicht86Link-K0308077545
K7N2 Delta-Lv1.02003/34A1SPP Ultra 4002003/25A4MCProt-keinestunned_guyLinkBoard 11K0310100980
K7N2 Delta-Lv1.02003/45A1SPP Ultra 4002003/47A4MCProt-keineRodarioLink-?
K7N2 Delta-Lv1.02003/50A1SPP Ultra 4002003/47A4MCProt-keinestunned_guyLinkBoard 7K0401049319
K7N2 Delta-Lv1.02004/14A1SPP Ultra 4002004/13A4MCProt-keinestunned_guyLinkBoard 12K0406014397
K7N2 Delta-Lv1.02004/12A1SPP Ultra 4002004/13A4MCProt-keineSparksnlLink-?
K7N2 Delta-Lv1.02004/28A1SPP Ultra 4002004/32A4MCProt-keinestunned_guyLinkBoard 3K0409035758
K7N2 Delta-Lv1.02004/40A1SPP Ultra 4002004/42A4MCProt-keinelamy28Link-?
K7N2 Delta-Lv1.02004/40A1SPP Ultra 4002004/42A4MCProt-keinestunned_guyLinkBoard 8K0411921636
K7N2 Delta-Lv1.02004/41A1SPP Ultra 4002004/41A4MCProt-keinestunned_guyLinkBoard 1K0412906313
K7N2 Delta-Lv1.02004/45A1SPP Ultra 4002004/41A4MCProt-keinestunned_guyLinkBoard 2K0503901212
K7N2 Delta-Lv1.02004/46A1SPP Ultra 4002004/45A4MCProt-keinestunned_guyLinkBoard 10K0412914179
K7N2 Delta-ILv1.02003/52A1SPP Ultra 4002003/51A4MCP-Tgrün-keinebschicht86Link-IL0402900412
K7N2 Delta-ILv1.02004/01A1SPP Ultra 4002004/02A4MCP-Tgrün-keinebschicht86Link-IL0402905064
K7N2 Delta-ILSRv1.02003/20A1SPP Ultra 4002003/26A4MCP-Trot-keinestunned_guyLinkBoard 4K0309035828
K7N2 Delta-ILSRv1.02003/23A1SPP Ultra 4002003/26A4MCP-Trot-keinestunned_guyLinkBoard 3K0308068366
K7N2 Delta-ILSRv1.02003/23A1SPP Ultra 4002003/26A4MCP-Trot-keinestunned_guyLinkBoard 2K0308234538
K7N2 Delta-ILSRv1.02003/25A1SPP Ultra 4002003/34A4MCP-Trot-keinebschicht86Link-K0310158299
K7N2 Delta-ILSRv1.02003/45A1SPP Ultra 4002003/47A4MCP-Trot-keinebschicht86Link-K0312027046
K7N2 Delta-ILSRv1.02003/45A1SPP Ultra 4002003/47A4MCP-Trot-keineAszuLink-K0312035199
K7N2 Delta-ILSRv1.02003/51A1SPP Ultra 4002003/51A4MCP-Trot-keinestunned_guyLinkBoard 1K0402140249
K7N2 Delta-ILSRv1.02004/01A1SPP Ultra 4002004/02A4MCP-Trot-keineTAGGLink-K0402143279
K7N2 Delta2 Platinumv1.02004/27A1SPP Ultra 400?A3?schwarz-keineStefan PayneLink-?
K7N2 Delta2 Platinumv1.02004/27A1SPP Ultra 4002004/28A3MCP Gigabitschwarz-keinestunned_guyLinkBoard 2K0408061731
K7N2 Delta2 Platinumv1.02004/27A1SPP Ultra 4002004/28A3MCP Gigabitschwarz250keinedigitalbathLink-K0409005933
K7N2 Delta2 Platinumv1.02004/27A1SPP Ultra 4002004/29A3MCP Gigabitschwarz-keinebschicht86Link-K0409009940
K7N2 Delta2 Platinumv1.02004/27A1SPP Ultra 4002004/29A3MCP Gigabitschwarz-keinedigitalbathLink-K0409096380
K7N2 Delta2 Platinumv1.02004/41A1SPP Ultra 4002004/38A3MCP Gigabitschwarz-keinestunned_guyLinkBoard 1K0501904334
K7N2 Delta2-FSRv1.02004/36A1SPP Ultra 4002004/37A3MCP Gigabitschwarz-keinedigitalbathLink-K0412900044
K7N2 Delta2-FSRv1.02004/36A1SPP Ultra 4002004/37A3MCP Gigabitschwarz-keinestunned_guyLinkBoard 1K0412900492
K7N2 Delta2-LSRv1.02004/14A1SPP Ultra 4002004/27A3MCP RAIDschwarz-keineWMDKLinkSB mit RAID4820037171
K7N2 Delta2-LSRv1.02004/53A1SPP Ultra 4002005/12A3MCP RAIDschwarz-keineWMDKLink 1, Link 2SB mit RAID601-6570E-030K0601002767
K7N2 Delta2-LSRv1.02004/53A1SPP Ultra 4002005/12A3MCP RAIDschwarz-keinedigitalbathLink-601-6570E-030K0601003334
K7N2 Delta2-LSRv1.02005/12A1SPP Ultra 4002005/12A3MCP RAIDschwarz-keinestunned_guyLinkBoard 1601-6570E-030K0601003616
K7N2 Delta2-LSRv10C2004/27A1SPP Ultra 4002004/27A3MCP RAIDrot-keinedigitalbathLink-K0408055922
K7N2 Delta2-LSRv10C2004/27A1SPP Ultra 4002004/19A3MCP RAIDschwarz-keineRodarioLinkSB mit RAIDK0409023289
K7N2 Delta2-LSRv10C2004/36A1SPP Ultra 4002004/38A3MCP RAIDrot-keinestunned_guyLinkBoard 2K0410902928
K7N2 Delta2-LSRv10C2004/41A1SPP Ultra 4002004/39A4MCP RAIDrot-keinestunned_guyLinkBoard 1K0502905342
K7N2Gv1.02003/03A3IGP2003/01A3MCProt-keinetyrannusLink-?
K7N2Gv1.02003/04A3IGP2003/04A3MCProt-keinestunned_guyLinkBoard 2G0303232091
K7N2Gv1.02003/21A3IGP2003/24A4MCProt-keinestunned_guyLinkBoard 1G0309900066
K7N2Gv1.02003/25A3IGP2003/24A4MCProt-keinebschicht86Link-G0309900145
K7N2G-Lv1.02002/48A3IGP2002/49A3MCProt-keinestunned_guyLinkBoard 10301120151
K7N2G-ILSRv1.02003/03A3IGP2003/03A3MCP-Trot-keinebschichtLink-ILSR0302124251
K7N2G-ILSRv1.02003/18A3IGP2003/10A3MCP-Trot-keinestunned_guyLinkBoard 1K0306019228
K7N2GM-Lv12003/21A3IGP2003/23A4MCProt-keinebschicht86Link-G0309002051
K7N2GM-Lv12003/35A3IGP2003/25A4MCProt-keinebschicht86Link-G0310904496
Zurück zum Index

Shuttle
BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
AN35N Ultrav1.12003/14A1SPP2003/15A4MCPblau-keineZombieeeeLink-AN35NJ49010E32401165
AN35N Ultrav1.12003/28A1SPP Ultra 4002003/40A4MCPblau-keineWMDKLink-?
AN35N Ultrav1.1???2003/45A4MCPblau-keinechrisiweberLink-?
AN35N Ultrav1.12003/48A1SPP Ultra 4002003/45A4MCPblau-keineJoneLink-AN35NJ49010E40600034
AN35N Ultrav1.12003/48A1SPP Ultra 4002003/45A4MCPblau-keinestunned_guyLink-AN35NJ49010E40600034
AN35N Ultrav1.12003/48A1SPP Ultra 4002003/45A4MCPblau-keineRodarioLink-AN35NJ49010E40606504
AN35N Ultrav1.12003/48A1SPP Ultra 4002003/47A4MCPblau-keineJoneLink-AN35NJ49010E40703410
AN35N Ultrav1.12004/01A1SPP Ultra 4002003/52A4?blau-keinestunned_guyLinkBoard 1AN35NJ49010E41303562
AN35N Ultrav1.12004/28A1SPP Ultra 4002004/32A4MCPblau-keineWMDKLink-AN35NJ49010E43703252
AN35N Ultrav1.12004/28A1SPP Ultra 4002004/32A4MCPblau-keineTzkLink-AN35NJ49010E43704640
FN41v1.42002/52A3IGP???hellbraun-keinePoultonLink-?
FN41v1.42003/46A3IGP2003/39A4MCP-Thellbraun-keinebschicht86Link-FN410000072590
FN45v1.02003/10A1SPP2003/10A4MCP-Thellbraun-keinejumpelLink-FN450000002292
FN45v1.02003/11A1SPP2003/11A4MCP-Thellbraun-keineRodarioLink-N45G00324D05176
FN45v2.02003/26A1SPP Ultra 4002003/17A4MCP-Thellbraun-keinestunned_guyLinkBoard 1N45G00345D02251
FN45v2.02003/41A1SPP Ultra 400??MCP-Thellbraun-keineBen PsychoLink-N45G00350D02320
SN45v1.32004/36A1SPP Ultra 4002004/38A3MCP-RAIDhellbraun-keineRodarioLink-FN45U000008100
Zurück zum Index

Soltek
BoardVersionNorthbridgeRevisionAufdruckSouthbridgeRevisionAufdruckPCBmax. FSBModifikationenNutzerLinkAnmerkungSeriennummer
SL-NV400-L64-2003/16A14002003/21A4MCPlila-keineWMDKLinkSingle Channel only?
SL-75FRN2-L-2003/46A1SPP2003/45A4MCPgolden-keineMr. KrabsLink-040B000C004440
SL-75FRN2-L-2004/11A1SPP Ultra 4002003/25A4MCPgolden-keineWMDKLink-030H000C024064
SL-75MRN-L-2003/18A1IGP2003/18A3MCPgolden-keineZombieeeeLink-030G000C063781
Zurück zum Index

Board-Varianten beim MSI
Poweraderrainer schrieb:
@TzK, WMDK, TzK

Ich versuche mal etwas Licht ins Dunkel zu bringen bezüglich der MSI Delta2 Bretter:

Das Delta2 gibt es in 3 Versionen: LSR (das hat WMDK), FSR (das hat stunned_guy) und Platinum

Platinum:
Vollausstattung, also mit Firewire Headern, SPDIF Out und Marvell PHY (der große Chip über dem AGP Port), MCP-gb. Nur auf PCB Version 1.0 (schwarz)

FSR:
Wie Platinum, nur ohne Firewire. Nur PCB Version 1.0 (schwarz), soweit ich weiß

LSR:
Standard Ausstattung mit Realtek 100 Mbit PHY (der kleine Chip vor dem AGP Port). ohne Firewire, und SPDIF Out, nur 1x Line Out, nur MCP-Raid. Auf PCB Version 1.0 (schwarz) und PCB Version 10C (rot)

Die Nomenklatur damals bei MSI:
L = 100 Mbit Lan
F = Gigabit Lan
I = Firewire
S = Sata
R = RAID

Keines der Boards hat Duallan. Der Marvel Chip ist kein eigenständiger NIC. Nvidia MAC + externer transceiver (PHY) ist zusammen der NIC in diesem Fall (Osi Schichtenmodell mal anschauen)
Auf alle 3 Boards kommt das gleiche BIOS. Kann also durchaus sein, dass auch bei einem FSR oder LSR auf schwarzem PCB das Platinum Logo erscheint.

Es gibt keine unterschiedlichen Layouts. Delta und Delta2 Serie nicht verwechseln.
Zum Vergrößern anklicken....


Seriennummer Entschlüsselung
Bei Asus A7N8X beginnt die Seriennummer mit je einem Zeichen für Produktionsjahr und Monat.
Das Jahr ist dezimal (4 = 2004) während der Monat hexadezimal codiert ist (9 = September, A = Oktober, C = Dezember).

Beispiel:
Ein Board aus der Liste hat eine Northbridge mit KW36 2004 und eine Southbridge mit KW40 2004. Die Seriennummer beginnt mit 4B.

KW36 ging vom 30.8. bis 5.9.2004
KW40 ging vom 27.9. bis 3.10.2004

4B... = 2004, Monat 11 -> November

Die Differenz der Chipset Produktionswochen kann durch Produktionsabläufe und Lagerhaltung bedingt sein.
Bei Abit deutet das fünfte bis achte Zeichen der Seriennummer auf Produktionsjahr und Kalenderwoche hin.

Beispiel:
Ein Board aus der Liste hat eine Northbridge mit KW28 2004 und eine Southbridge mit KW24 2004. Die Seriennummer beginnt mit RD46043600.....

0436 = 2004, KW36

Die Differenz der Chipset Produktionswochen kann durch Produktionsabläufe und Lagerhaltung bedingt sein.
Bei MSI sind Produktionsjahr und Kalenderwoche im letzten Block der Seriennummer versteckt, direkt nach dem K.

Beispiel:
Ein Board aus der Liste hat eine Northbridge mit KW53 2004 und eine Southbridge mit KW12 2005. Die Seriennummer lautet: 601-6570E-030K0601002767

0601 = 2006, KW01

Die Differenz der Chipset Produktionswochen kann durch Produktionsabläufe und Lagerhaltung bedingt sein.

Anmerkungen zur Tabelle:
1. Der Wechsel von der A2 Revision der Northbridge (Metallisch blank) zur A1 Revision (komplett Kunststoff, mit FSB200 Freigabe) erfolgte 2003, in den ersten Wochen. CB hat ein Board mit KW07 '03 getestet welches bereits die neue Northbridge hat.
2. Generell scheinen die älteren A2 Revisionen der Northbridge nicht sehr taktfreudig zu sein.
3. Die Ergänzung des "400" bzw. "Ultra 400" Schriftzug auf der Northbridge muss zwischen KW09 '03 und KW12 '03 erfolgt sein. Ob sich aus dieser Ergänzung auch eine Änderung der Übertaktbarkeit ergibt ist unklar.

Generelle Anmerkungen:
1. Athlon XP Cpus sind ab etwa KW39 2003 mit einem gelockten Multiplikator versehen (Link 1, Link 2), der sich nicht per Pinmod oder Bleistifttrick umgehen lässt. Lediglich das Modden zu einer Mobile Cpu und anschließendes Verstellen des Multiplikators bei gebootetem System ist möglich. Letzteres funktioniert nicht auf Nforce 2 Boards.

eingetragene Mainboards: 370

Teilnehmer:
102: stunned_guy
61: bschicht86
41: WMDK
27: Rodario
17: digitalbath
12: Jone
11: TAGG + Tzk
9: I.nfraR.ed
8: Sparksnl
6: Aszu + Strunkenbold
5: ItsFun + Strikeeagle1977
4: jumpel + the_patchelor + Zombieeee
3: Mr. Krabs + Nonaamee + The Sandman
2: Ben Psycho + borsti + isulk + shurik + Stefan Payne
1: AgentPayne + bloodzero + chrisiweber + Digg + Eric Cantona + Fusseltuch + hoäst + jhonnyX + kOr3 + lamy28 + lord86 + Lumpy + malmöö + Muzava + P4schissel + Poulton + tyrannus + +2 Sonstige

Zurück zum Index

Stand: 17.04.2024, Post 9299

Zuletzt bearbeitet von einem Moderator:
Schöne Liste :) Werde mit der Zeit noch weitere Werte / Daten dazu bereitstellen, wenn ich dazu komme zu testen und nachzuschauen :-)

Ich werde wohl auch nochmal alle Boards gründlich auf max. FSB testen und das dann in der Liste nachtragen. Eventuell geht da ja noch was...

Ich bekomm auch immer mehr Bock! :banana: Aktuell besiegt mich in den freien Minuten jedoch meistens noch die Müdigkeit. :fresse:

Ich habe den Start-Post mal editiert, damit man die Liste später wieder findet...

So, NB/SB und max. FSB abgelichtet.





In der Tabelle könnte man bei max. FSB vielleicht auch noch die Timings bzw. 1T/2T, Anzahl/Größe der Module,IC's und am besten ob es 32M stabil lief eintragen. Bringt ja nichts den FSB kurz im Windows anzuheben und nen Screenie zu machen.
Abit NF7-S V.2.0, schwarze Slots.Bios war das Merlin 26D CPC ON,2x256-MB Samsung TCCD 2.5/3/3/11@2.8V

Mods: Diverse Kühler, VDimm (inaktiv)

Zuletzt bearbeitet:
Anmelden, um zu antworten.

Ähnliche Themen

R
Lesertest Be Quiet! Dark Rock Pro 5
Antworten
0
Aufrufe
744
_roman_
R
R
[User-Review] Lesertest zur Synology DiskStation DS224+
Antworten
0
Aufrufe
6K
_roman_
R
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
