[Sammelthread] AMD K7 - Sockel A (462)

[BlueFireXD]

Eigentlich wenn sich irgendwas erwärmt. 5V z.B. gehen fast überall hin.

Anhang anzeigen 1034648

Oha!!!!! Wie kommt man an sowas dran? 😅


OK dann werde ich mal schauen ob sich iwas im ausgeschaltetenen Zustand stark erwärmt. Vermutlich wird's ein paar Teile geben wegen dem wake on LAN. Fand es aber dennoch komisch das unten links im Eck der MOSFET/Transistor (habs nicht geprüft was es ist) gut warm war im ausgeschalteten Zustand



[bschicht86]

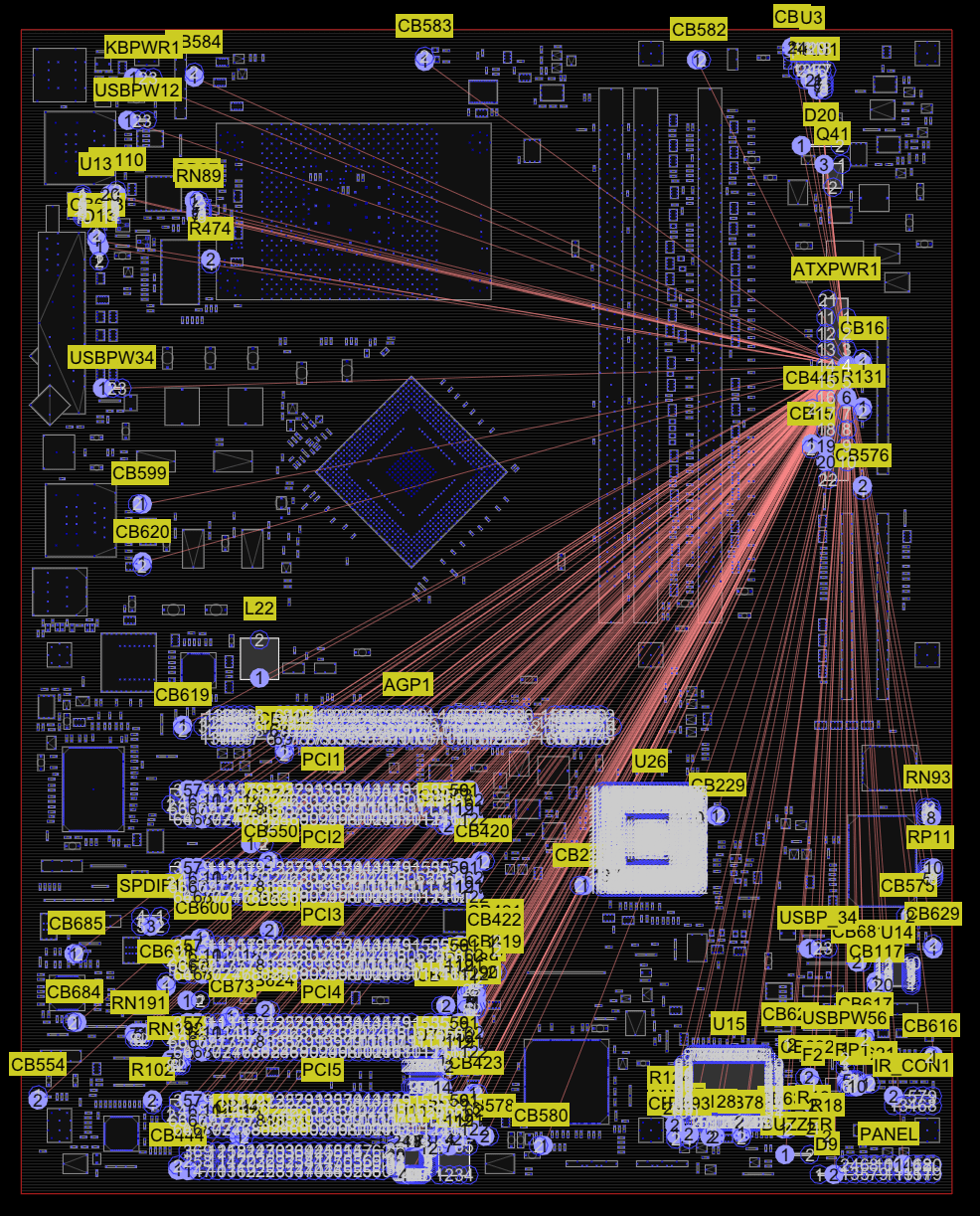

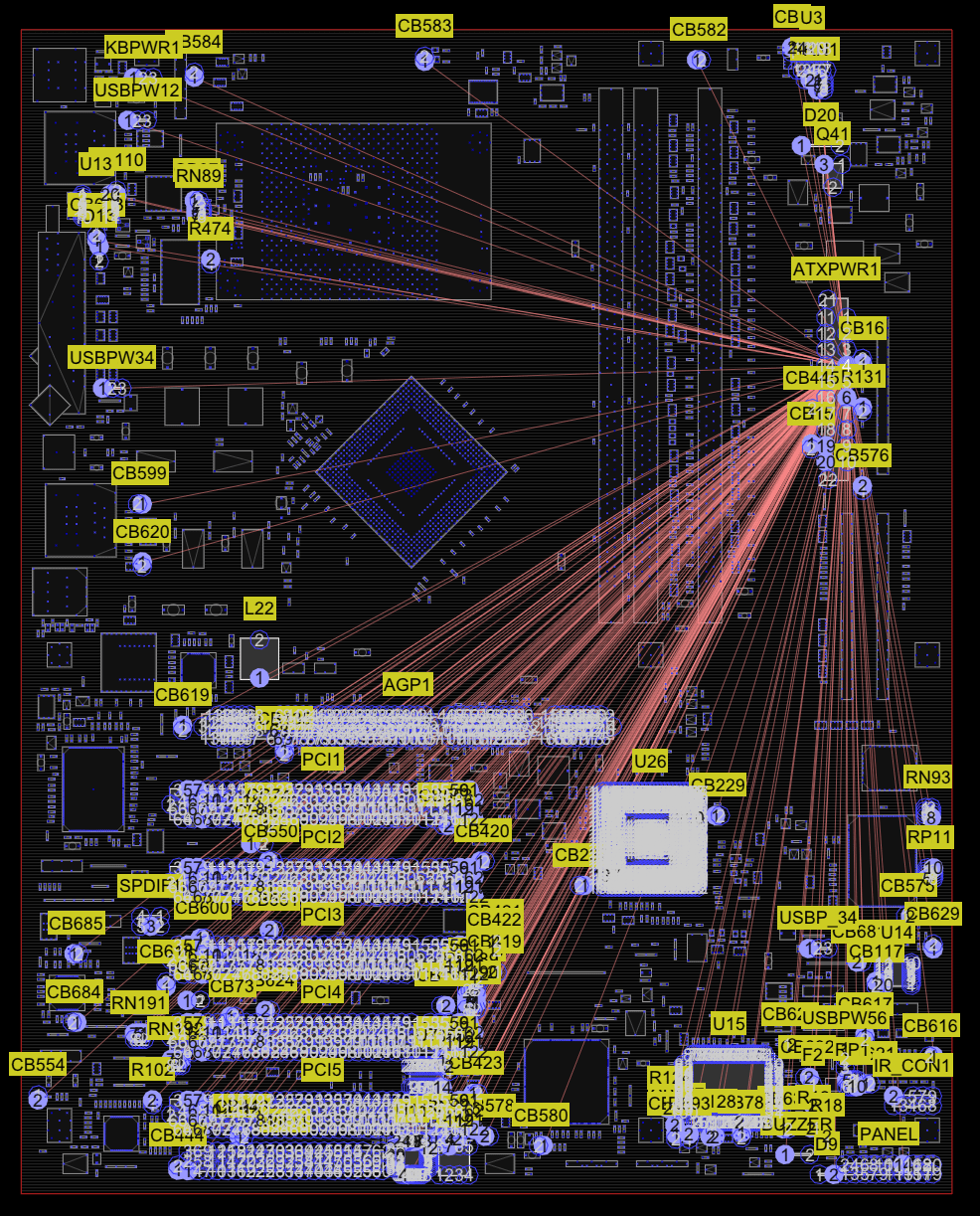

Das ist ein Boardviewer mit einigen Asus-Plänen dabei. Der war hier auch irgendwo mal verlinkt, glaub ich.



[WMDK]

z.B.:

GitHub - OpenBoardView/OpenBoardView: View .brd files

View .brd files. Contribute to OpenBoardView/OpenBoardView development by creating an account on GitHub.

github.com

und Schematics gibts von ASUS z.B. hier:

Asus Motherboard Schematic Diagram

A selection of circuit diagrams for Asus motherboards. Downloading is free, just find the pattern you need and click on the name. Schematic Diagrams and service manuals for Asus laptops

www.schematic-expert.com

Leider ist nicht für alle Boards aus der Zeit was zu bekommen. Was würde ich für die Schematics von einem NF7 geben oder für die vom i975x Aopen.



[Tzk]

@bschicht86 welcher boardviewer ist das im Screenshot genau? Der schaut besser aus als meiner…

Boardviews von Asus hab ich ein paar liegen. Suche die gerne raus…



[maxpower1984]

Was würde ich für die Schematics von einem NF7 geben oder für die vom i975x Aopen.

Dann bekommst du meinen T7600G für das Aopen



[BlueFireXD]

Danke

Hab das nochmal nachgemessen. ATX Stecker 5V gegen Masse habe ich ein dauer beep und ca 28 Ohm. ATX 3,3V gegen Masse habe ich auch ein beep und ca 15 Ohm
Hab Grad geschaut. Der Marvelchip wird auf jeden Fall warm und ein APL1117 der scheinbar 5V auf 3,3 bringen muss ca 60-70°C



[bschicht86]

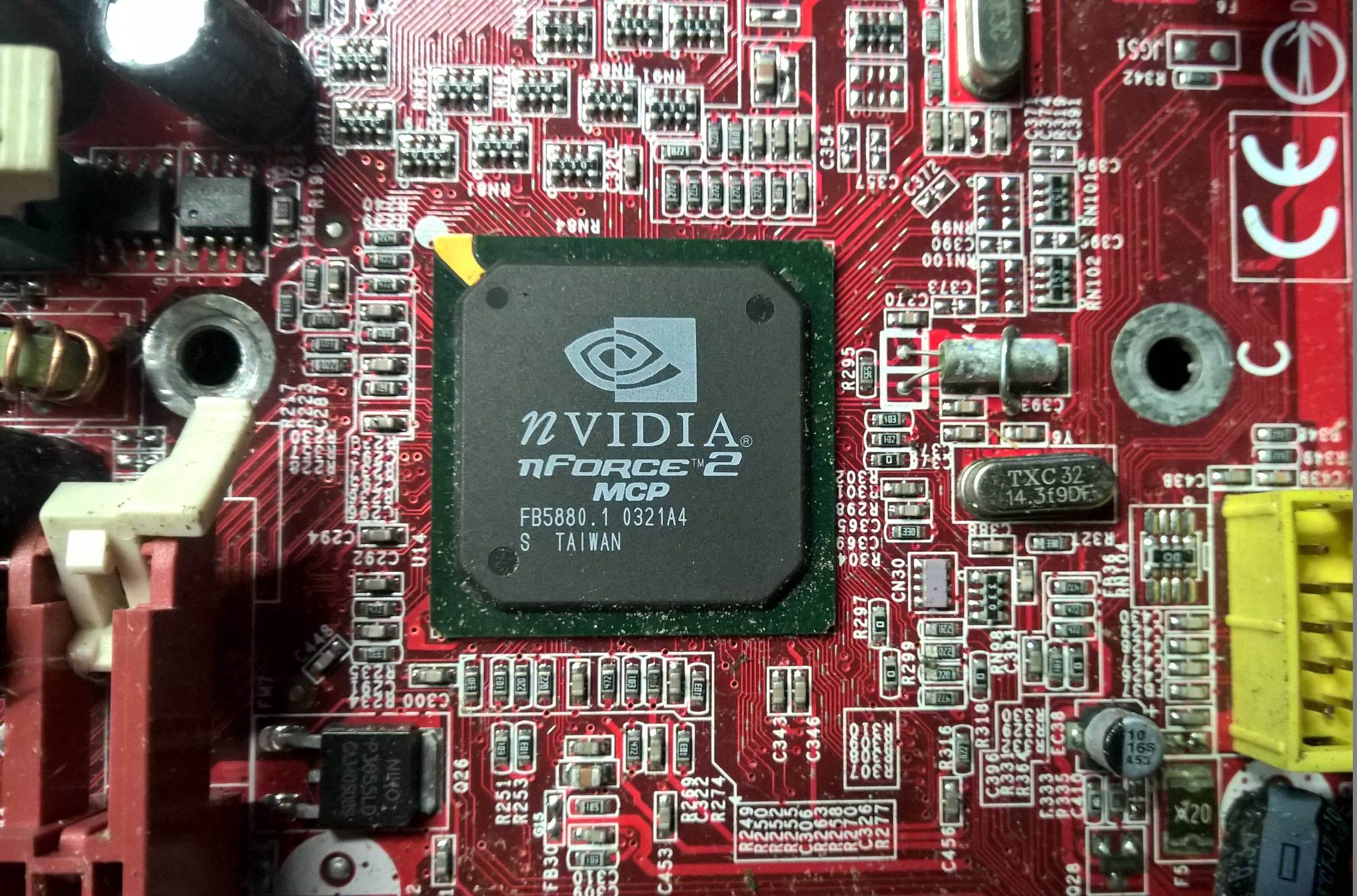

MSI MS6777 oder K7N2GM-L Ver 1

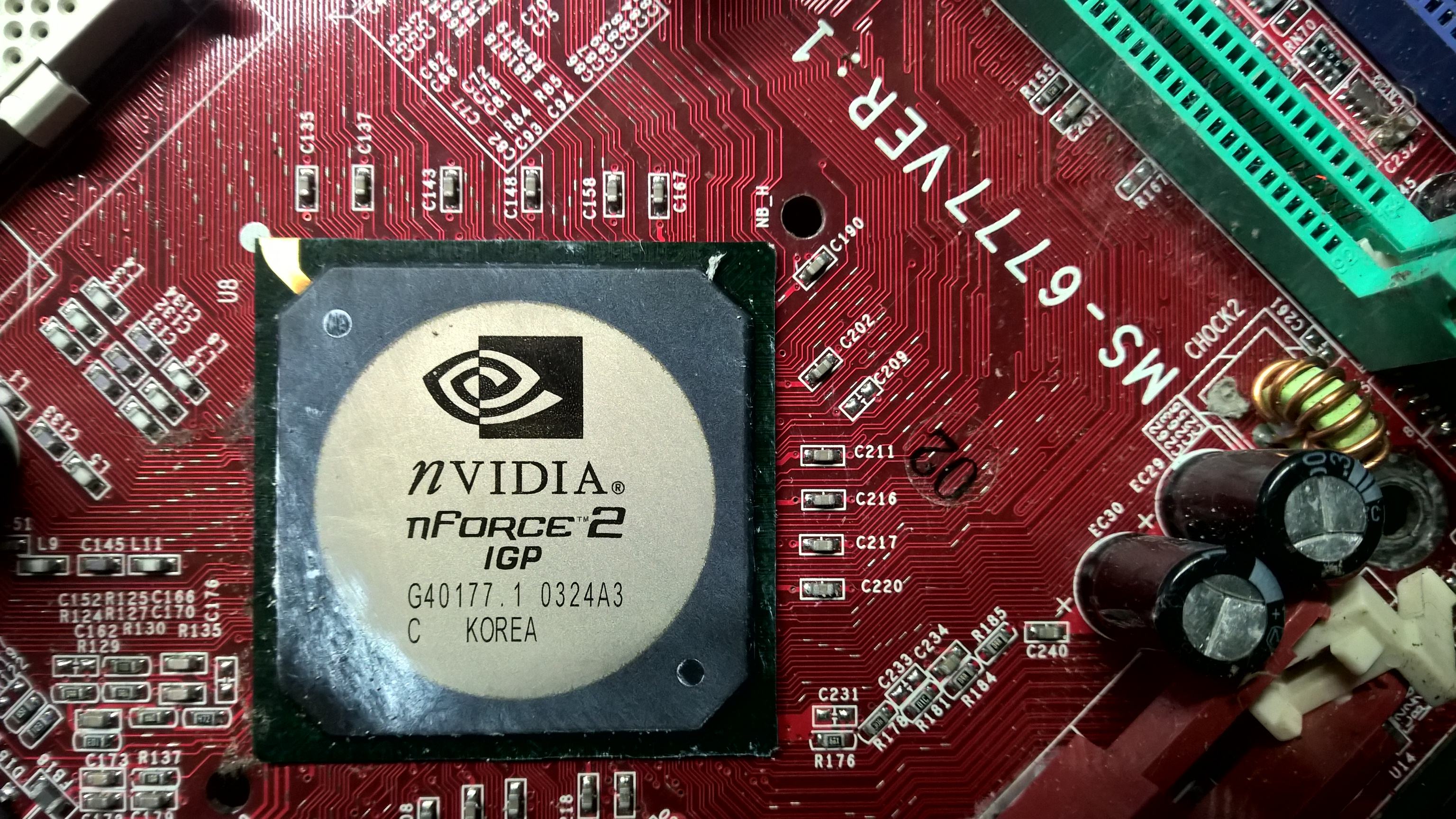

IGP 0324 A3
MCP 0321 A4

Seriennummer war nicht mehr lesbar.



[BlueFireXD]

Yey die CPU ist wieder angelaufen auf dem Asus A7N8X-E
Hab den Gigabit Lan Jumper auf disabled gesetzt. Vermutlich muss iwo dort das Problem herkommen... Muss die Elkos einlöten und dann mal schauen was passiert.



[BlueFireXD]

Yey die CPU ist wieder angelaufen auf dem Asus A7N8X-E
Hab den Gigabit Lan Jumper auf disabled gesetzt. Vermutlich muss iwo dort das Problem herkommen... Muss die Elkos einlöten und dann mal schauen was passiert.

Zu früh gefreut ☹️ War wohl nen fieser Zufall. Hatte die Elkos dann wieder drin und nix mehr. Elkos wieder raus auch nix. Hab aber mal noch nen paar andere Boards auf der 5V Leitung geprüft und die haben alle keine 28 Ohm Durchgang zu Masse. Ist denk definitiv nicht gut. So langsam hab ich alle Elkos ausgelötet.L 😅 Scheint dann an was anderem zu leigen. Was verursacht sonst noch gern solch ein Verhalten auf Mainboards?



[Ben Psyko]

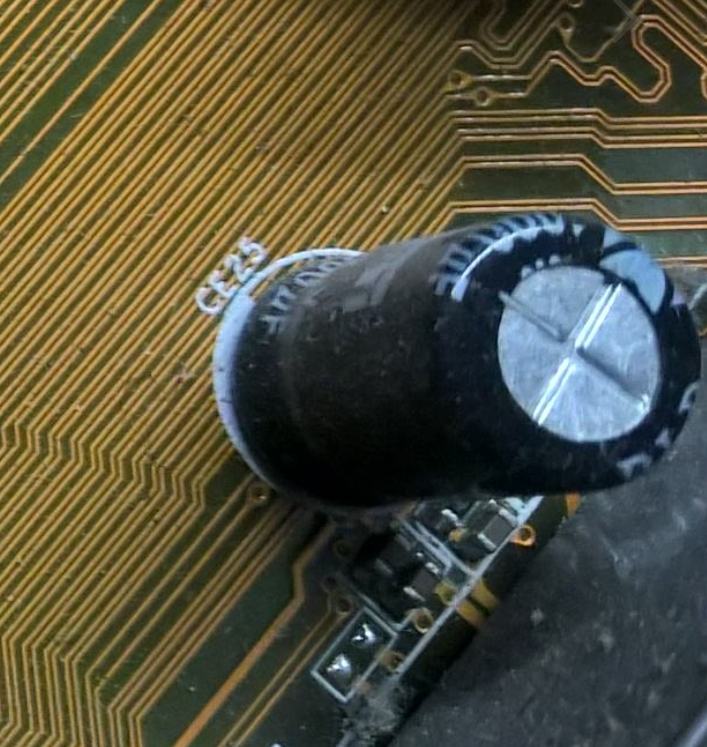

Sorry, mal ganz doof, auf die andere Polarität Markierung als üblich hast du geachtet ?
Asus gehört ja zu denen die das anders machen als man sich das denkt. (Keine Ahnung wie ich das als Laie besser beschreiben soll😅)
Meist haben die Boardhersteller den Minus des Kondensators auf dem Board auch mit Minus-Markierung auf dem PCB, nur u.A. Asus referenziert das anders.
Auf dem Foto kann man das leicht erkennen wie Asus das macht.
Nicht das du ausversehen die Caps verkehrt drin hast, du scheinst 1000x mehr Ahnung zu haben als ich aber vielleicht ist dir einer durch gegangen 🫣🤷



[BlueFireXD]

Sorry, mal ganz doof, auf die andere Polarität Markierung als üblich hast du geachtet ?
Asus gehört ja zu denen die das anders machen als man sich das denkt. (Keine Ahnung wie ich das als Laie besser beschreiben soll😅)
Meist haben die Boardhersteller den Minus des Kondensators auf dem Board auch mit Minus-Markierung auf dem PCB, nur u.A. Asus referenziert das anders.
Auf dem Foto kann man das leicht erkennen wie Asus das macht.
Nicht das du ausversehen die Caps verkehrt drin hast, du scheinst 1000x mehr Ahnung zu haben als ich aber vielleicht ist dir einer durch gegangen 🫣🤷

Ne viel Ahnung habe ich auch nicht 😅
Jap, aber das ist mir auch aufgefallen. Sollte sie richtig drin haben in dem Fall... Trotzdem komisch wie die es machen



[BlueFireXD]

Hab jetzt so langsam jeden Elko ausgelötet. Das Problem mit den 28 Ohm zwischen 5V und Masse bleibt. Ist nur die Frage warum eigentlich das Netzteil nicht ausgeht und scheinbar ja 12V und 5 Volt Spannung verfügbar sind (ob stabil weiß ich nicht).

Ggf ist auf dem Board ine Schaltung die alle positiven Leitungen nach Abfall der Spannung gegen Masse ziehen und kp z b. Elkos zu entladen? Gibt es sowas?

Ggf liegt es an was anderem und ich suche bzgl den 28 Ohm eh am falschen Ort.



[Tzk]

Ich hab das zwar noch nie selbst nachgemessen, hätte aber erwartet dass das Board immer einen gewissen Widerstand zwischen Masse und den Rails (3,3 / 5 / 12V) hat. Einfach weil gewisse Sachen wie z.B. Spannungsteiler fest verlötet sind. Zumindest auf GPUs ist das bei Ram und Chip so... Vergleichsmessung mit einem anderen Asus müsste man mal machen.



[bschicht86]

Das Problem mit den 28 Ohm zwischen 5V und Masse bleibt. Ist nur die Frage warum eigentlich das Netzteil nicht ausgeht

Mit Nachrechnen ergibt sich das von alleine. Wieviel Ampere kann das Netzteil 5V, bevor es ausgeht? 28 Ohm sind mal eben "nur" 0,180 A und damit deutlich unterhalb der Abschaltgrenze.



[BlueFireXD]

Mit Nachrechnen ergibt sich das von alleine. Wieviel Ampere kann das Netzteil 5V, bevor es ausgeht? 28 Ohm sind mal eben "nur" 0,180 A und damit deutlich unterhalb der Abschaltgrenze.

Hmm stimmt, extrem ist es gar nicht.
Hab leider kein zweites Board. Ggf ist es sogar normal und ich suche an der komplett falschen Stelle. Wobei ich bei Stichproben mit diversen anderen Boards kein "28 Ohm Durchgang" zwischen 5V und Masse messen konnte.

Sollte eigentlich der Marvel Chip so wie folgende Chips im ausgeschalteten Zustand warm werden? Hat ggf wer das Board und kann es prüfen?

Ansonsten noch ine Idee was man testen könnte? Ich denk ich gebs ansonsten langsam mal auf damit ich sie anderen Boards noch testen kann die ich habe^^.



[bschicht86]

Ansonsten noch ine Idee was man testen könnte?

Heißluftföhn schnappen und den Marvel-Chip auslöten. Die anderen 3 drumherum könnten die Support-Spannungen für den Marvel erzeugen. Wegen WOL muss der Chip durchaus Standby-Spannung bekommen. Und wenn der Marvel einen weg hat, könnte das Auslöten helfen.



[BlueFireXD]

Heißluftföhn schnappen und den Marvel-Chip auslöten. Die anderen 3 drumherum könnten die Support-Spannungen für den Marvel erzeugen. Wegen WOL muss der Chip durchaus Standby-Spannung bekommen. Und wenn der Marvel einen weg hat, könnte das Auslöten helfen.

Hmm k, das kann ich mal noch machen. Ist die fragen wie warm so ein Teil im Standby werden darf? Hätte jetzt gedacht dass die nahezu kaum warm werden wenn die nur auf ein Signal warten müssen um aufzuwachen.
Oben links neben der CPU wird der kleine Attansic ATTP3 (Over Temperature Protection Controller) auch warm... kp warum der überhaupt aktiv ist wenn der PC aus ist...prüft der noch andere Temperaturen



[bschicht86]

Was heißt warm? Auch >40°C Was für eine Spannung bekommt der? Es gibt dort gewisse Bauteile, die für eine Power On-Freigabe nötig sind. Ich meine, der gehört dazu.



[BlueFireXD]

Was heißt warm? Auch >40°C Was für eine Spannung bekommt der? Es gibt dort gewisse Bauteile, die für eine Power On-Freigabe nötig sind. Ich meine, der gehört dazu.

Jap, in dem Fall wird der ATTP3 ~50-57°C warm.

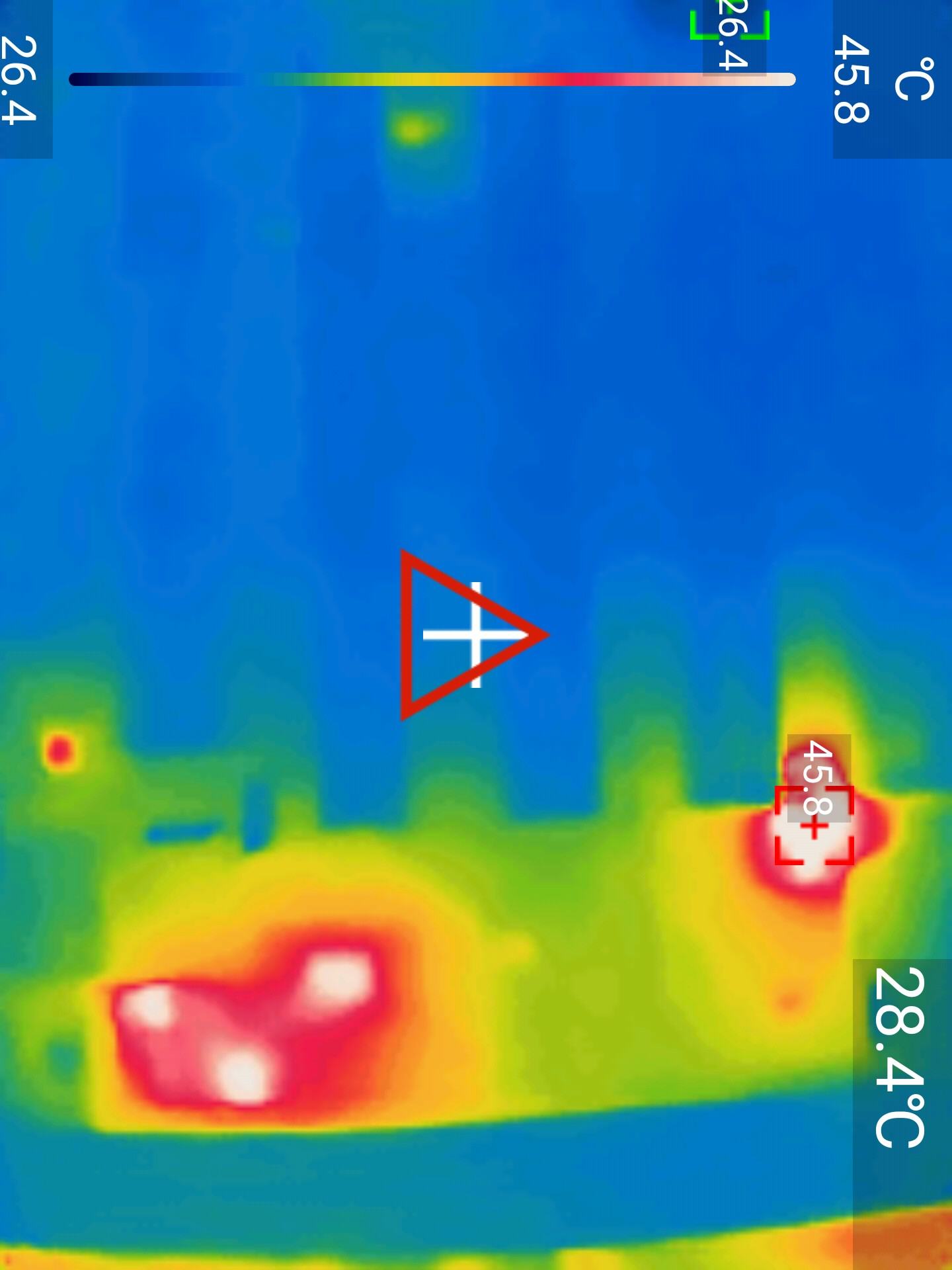

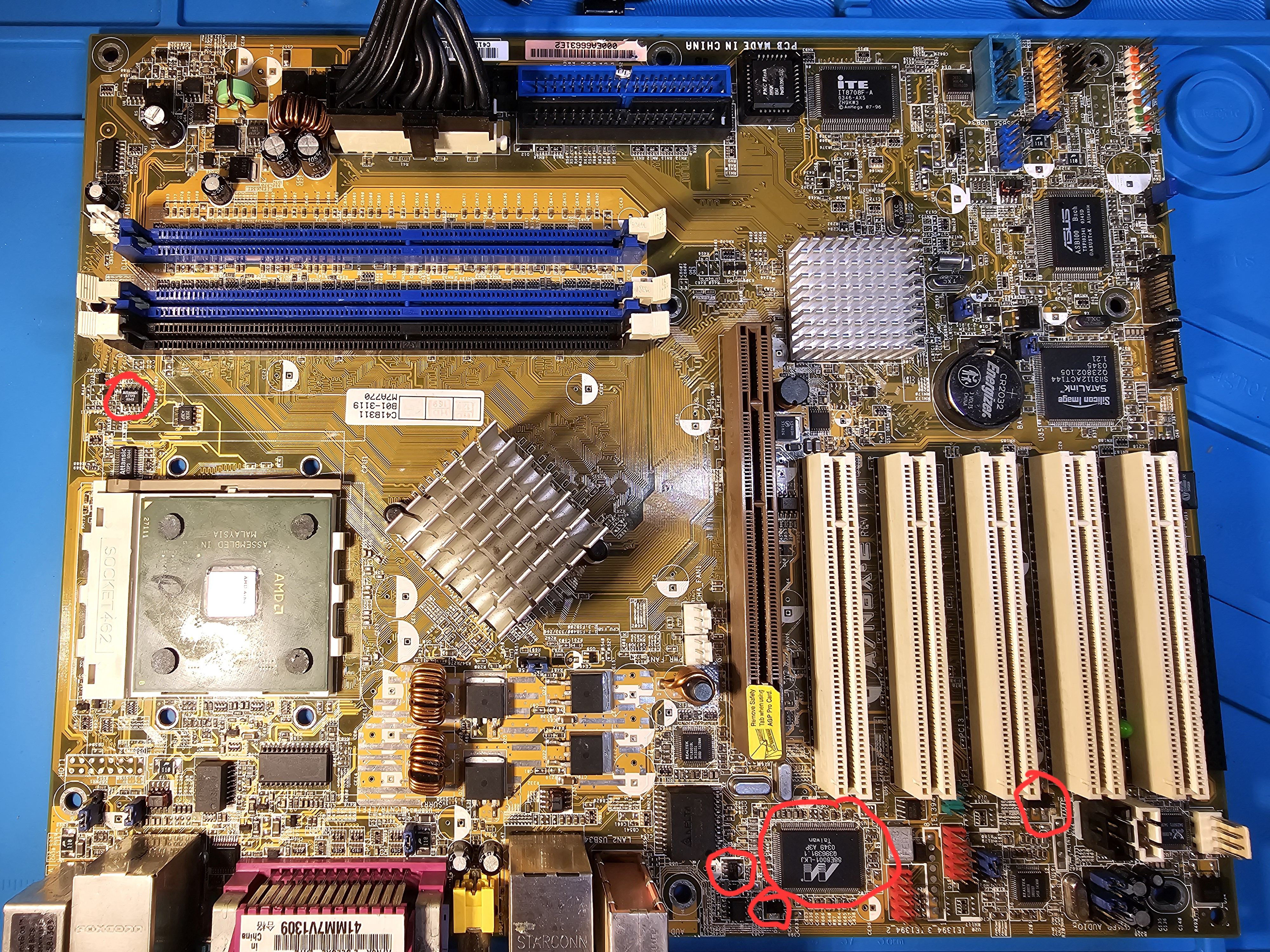

Der Marvel ~47°C und der Spannungsregler unten rechts der von 5V auf 3,4V regelt ~65°C (wenn das Board dann mal langsam mit warm ist). Die 3,4V scheinen auch mit mehreren Pins des Marvel verbunden.
Zum ATTP3 finde ich keine Infos. Pin 2 scheint GND zu sein. Die anderen Pins hatten alle entweder 5V oder 3,7V



[BlueFireXD]

Kleines Update zum Asus A7N8X-E
Hatte mal den Attansic ATTP3 und den kleinen APL1117 Regulator der scheinbar den Marvel versorgt hat ausgelötet. In beiden Fällen ging das System dann gar nicht mehr an.

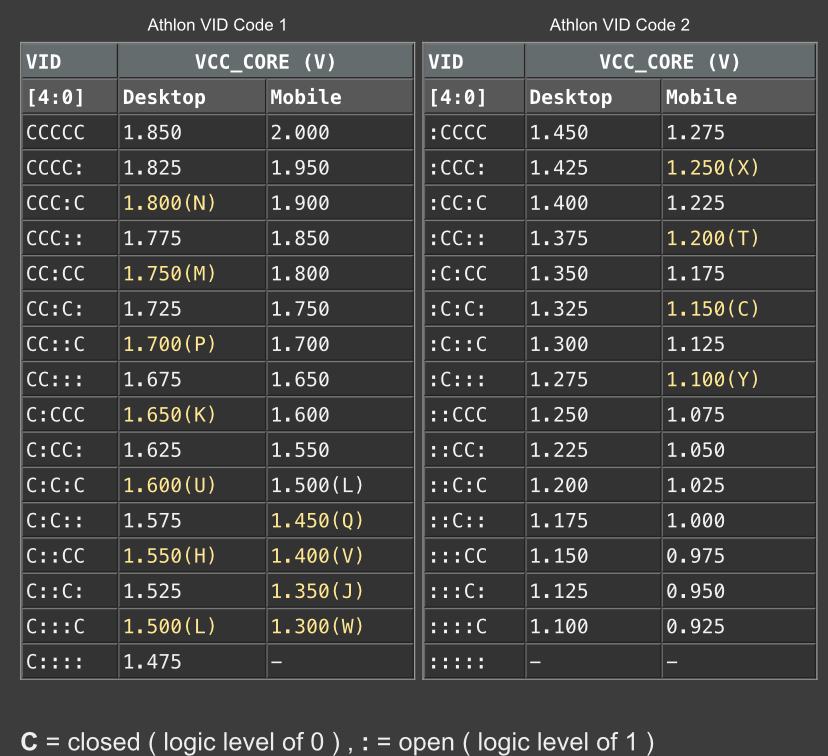

Was bei den tausend Mal Einschalten auch noch aufgefallen ist, ist dass wenn man ca. 20 Sek. nach einschalten des Netzteils wartet, dass dann die CPU warm wird. Schaltet man den PC aus und wartet wieder 20 Sek. passiert das selbe und die CPU wird warm. Eine Spannung von 1,8V ist dann auch messbar. Macht man nur einen kurzen Reset oder schaltet sofort nach dem Ausschalten wieder ein bekommt die CPU keinen Strom. Das dürfte am L6917B Controller liegen der wenn ich mich recht erinnere sichen ein fehlerhaften Zustand "merkt". Es kommt allerdings egal ob die PCU warm wird kein Beep oder inen POST Code.
Scheinbar ist es auch komplett egal ob ich mit oder ohne Elkos bei der CPU Spannungsversorgung messe. Habe mal testweise neue Elkos eingesteckt aber das ändert nichts.

Mein zweiter POST Analyzer zeigt immer: "Signal Error: Check the PCU or the Power Box". Dabei leuchtet die LED CLK (clock?) etc nicht wenn die CPU Spannung hat. Auf dem anderen Asus Board wo funktionier leuchtet die CLK mittel stark. Sobald die CLK LED auf dem defekten A7N8X-E maximal hell leuchtet, kann ich mir sicher sein, dass die CPU keine Spannung bekommt und nicht arbeitet. Vermutlich sollte die auch eher (frequenzbedingt?) mittel stark leuchten wenn alles funktionieren würde? Auch klickt der Speaker dann immer so ganz leise und kurz wenn die CPU Spannung hat. Aber wie gesagt, ein POST Code oder so kommt dennoch nicht auch wenn die CPU Spannung hat und warm wird. Außerdem lässt sich der Zustand nur mit den ca. 20 Sek Warten vor jedem Anschalten herstellen



[Tzk]

Hatte mal den Attansic ATTP3 und den kleinen APL1117 Regulator der scheinbar den Marvel versorgt hat ausgelötet. In beiden Fällen ging das System dann gar nicht mehr an.

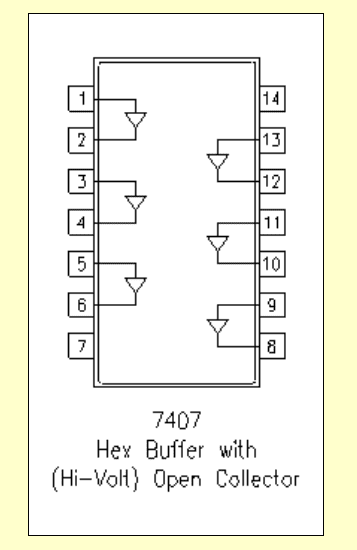

Soweit kein Wunder, denn der ATTXP3 oder wie das Teil heißt ist essenziell für den initialen Boot. Ich hab gerade nicht im Kopf was genau dort angekabelt ist, aber ich meine sowas wie Power_good läuft da drüber.



[BlueFireXD]

Lol ich habe gerade mit einem Asus A7V8X aus nem Lidl Targa PC (mit kleinerem Krüppel-Bios) den selben Fehler bekommen. Kein Beep, kein POST Code nur wieder "Signal Error: Check the PCU or the Power Box"
Das kommt aber nur bei einer bestimmten CPU --> Athlon AX1800DMT3C. Mit ner anderen CPU geht wieder alles ohne Probleme. Hinzukommt das die 20 Sek. Warten um überhaupt eine CPU Spannung zu bekommen nicht anfallen.
Hab gerade mal 2 andere CPUs auf den Deluxe Board getestet. Keine Chance. Man muss immer vor Einschalten die ca. 20 Sek warten um überhaupt ne CPU Spannung zu bekommen und dann wird die CPU schön warm aber kein Beep, kein Code nur "Signal Error: Check the PCU or the Power Box". Am FSB Jumper habe ich auch die beiden Configs wieder ausprobiert. Nix. Vielleicht brauchts doch nochmal den 700Mhz Prozessor



[WinstonChurchill]

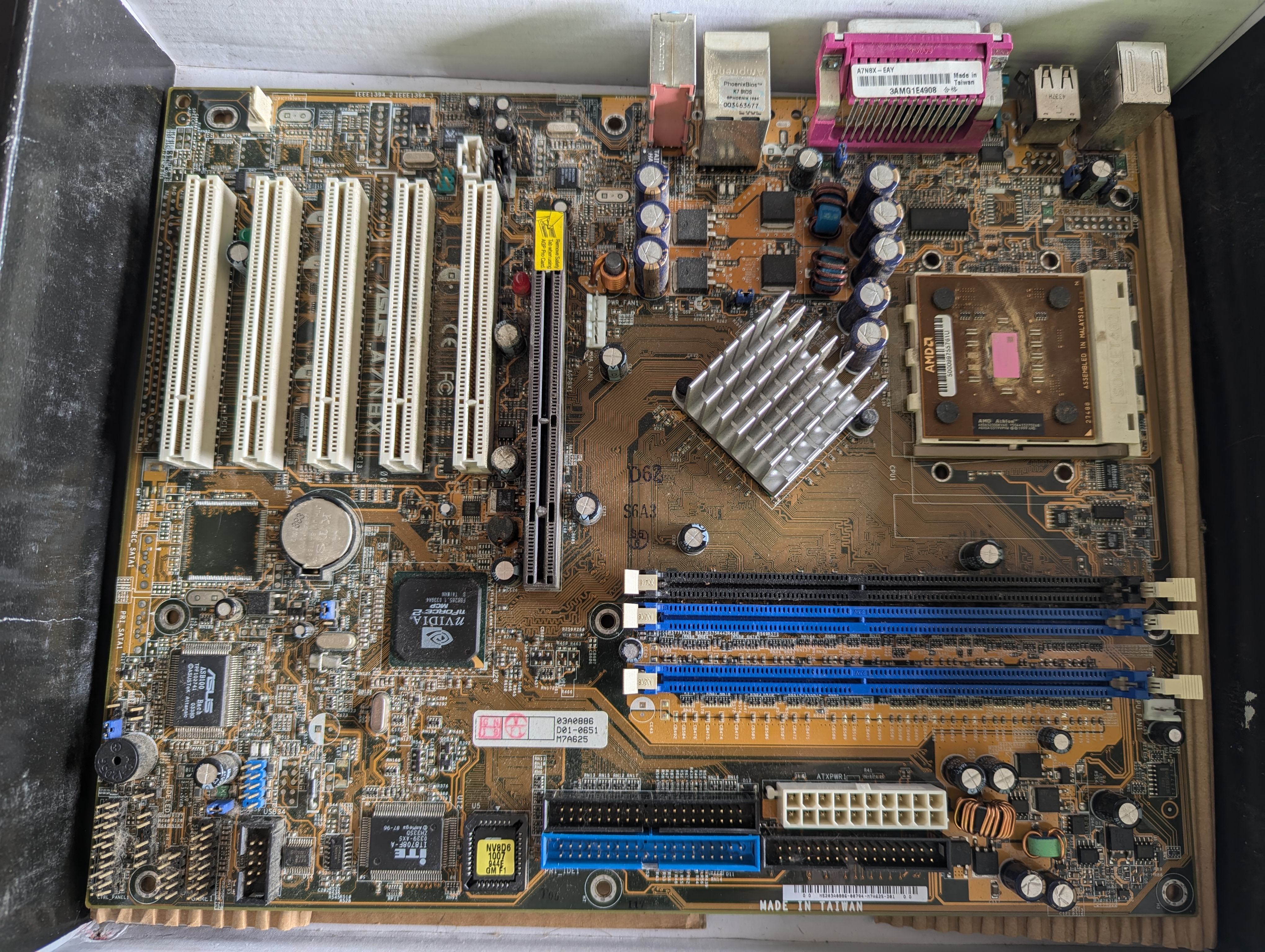

ein weiteres Motherboard für die Sammlung 🤠
