C
chicco
Guest
So, hier mal ein Ergebnis von meinen neuen Crucial Ballistix Elite 2133MHz CL9:
DDR3-2395 | 9-11-11-32 | 1.71V | 2x4GB | Crucial Ballistix Elite 2133MHz CL9 | Gigabyte F2A85X-UP4 | F3k | SPI32M | chicco | Screen
Was muss man beim BLK Overclocking beachten? Mir ist nur bekannt, dass im IDE Mpdus gebootet werden muss. Gibt es einen bestimmten RAM Teiler der zu bevorzuegen ist?
DDR3-2395 | 9-11-11-32 | 1.71V | 2x4GB | Crucial Ballistix Elite 2133MHz CL9 | Gigabyte F2A85X-UP4 | F3k | SPI32M | chicco | Screen
Was muss man beim BLK Overclocking beachten? Mir ist nur bekannt, dass im IDE Mpdus gebootet werden muss. Gibt es einen bestimmten RAM Teiler der zu bevorzuegen ist?
emissary42
Kapitän zur See
Ist eingetragen. Du kannst aber vermutlich mit deutlich weniger Spannung arbeiten, wenn du auf CL10 herunter gehst (und die tRAS reduzieren).
IDE Mode & DVI-Ausgang verwenden. Außerdem andere Teiler anpassen (NB, GPU, CPU, RAM - diese sind alle von der BCLK abhängig).
C
chicco
Guest
Alles klar! Ab welchem Takt ersetzt der Zusatzchip den normalen BCLK Taktgeber eigentlich?
emissary42
Kapitän zur See
Beim Gigabyte F2A85X-UP4 ab 136MHz. Ich stehe aber schon im Kontakt zu Gigabyte, ob man eventuell einen Schalter ins UEFI implementieren könnte, mit dem manuell zwischen beiden Taktgebern umschalten kann (die Vorteile sollten auf der Hand liegen).
Novma
Enthusiast
- Mitglied seit
- 12.04.2009
- Beiträge
- 335
Neue Erkenntnisse zum Thema Asus F2A85 V-Pro + Samsung Speicher auf 2400 Mhz
...es läuft wunderbar! Warum? Dank den super Timings, die emissary42 gepostet hat. Meine damit auch in sofern stabil, dass selbst 1 Stunde Diablo III damit kein Thema war (vorher nach 10-15 Sekunden sofort Abstürze bei 2400Mhz Ram-Takt). Nur mit der Ramspannung muss ich dann noch Feintuning betreiben. Zwischen 1.625v und 1.6v wird sich wohl alles abspielen.
Nun versuche ich alles mal über die 2400 Mhz zu treiben. Gerade den Run mit Bus 102 hinter mir. Läuft
Mal sehen, ob noch eine Runde drin ist?
@emissary42 - bei den Third Timings sieht dies im Asus Bios wie folgt aus...
Aida gibt bis auf die Idle Cycle Limit (bei Dir 96 bei mir 16 (?)) die gleichen Werte an.
Hättest Du dazu eventuell noch einen Tip bzw. noch Hinweise zu den Third Timings? Danke Dir schon jetzt!
PS - Wie mache ich das eigentlich mit den "Spoiler" - so dass man z.B. den Screenshot aufklappen könnte?
...es läuft wunderbar! Warum? Dank den super Timings, die emissary42 gepostet hat. Meine damit auch in sofern stabil, dass selbst 1 Stunde Diablo III damit kein Thema war (vorher nach 10-15 Sekunden sofort Abstürze bei 2400Mhz Ram-Takt). Nur mit der Ramspannung muss ich dann noch Feintuning betreiben. Zwischen 1.625v und 1.6v wird sich wohl alles abspielen.
Nun versuche ich alles mal über die 2400 Mhz zu treiben. Gerade den Run mit Bus 102 hinter mir. Läuft
Mal sehen, ob noch eine Runde drin ist?
@emissary42 - bei den Third Timings sieht dies im Asus Bios wie folgt aus...
Aida gibt bis auf die Idle Cycle Limit (bei Dir 96 bei mir 16 (?)) die gleichen Werte an.
Hättest Du dazu eventuell noch einen Tip bzw. noch Hinweise zu den Third Timings? Danke Dir schon jetzt!
PS - Wie mache ich das eigentlich mit den "Spoiler" - so dass man z.B. den Screenshot aufklappen könnte?
Zuletzt bearbeitet:
C
chicco
Guest
Ja das mach Sinn.
Gerade mal den Heaven Bench gestartet. Eine Veringerung des GPU Taktes hatte bei mir zu keinem besseren Ergebnis geführt. Mehr Punkte konnte ich nicht herauskitzeln:
1250 MHz | 1372 Punkte | A10-5800K @ 4600 MHz | DDR3-2400 9-11-11-32 | NB: 2000 MHz | Gigaybte F2A85X-UP4| F3k | chicco | screen
Gerade mal den Heaven Bench gestartet. Eine Veringerung des GPU Taktes hatte bei mir zu keinem besseren Ergebnis geführt. Mehr Punkte konnte ich nicht herauskitzeln:
1250 MHz | 1372 Punkte | A10-5800K @ 4600 MHz | DDR3-2400 9-11-11-32 | NB: 2000 MHz | Gigaybte F2A85X-UP4| F3k | chicco | screen
emissary42
Kapitän zur See
Na also, geht doch. Mit den Timings solltest du auch noch viel Luft nach oben haben oder mit der Spannung auf ~ 1.550-1.575v runter gehen können.
Ich habe die offensichtlichen Timing-Modifikationen für mehr Performance eigentlich oben aufgezählt. Die kannst du einzeln und auch in Kombination mal durchtesten. Der Erfolg hängt vom RAM, der APU und dem Mainboard ab. Die Drive Strength und Setup Times würde ich für 08/15 OC normalerweise nicht anfassen, weil das Mainboard diese eigentlich passend setzen sollte (wenn ASUS seinen Job richtig gemacht hat).
[ Spoiler ] BILD [ / Spoiler ]
Ebenfalls eingetragen. Deine Punktewertung kommt mir immer noch etwas niedrig vor, hast du das System neu aufgesetzt für die Tests oder ist das ein "zugemülltes" Alltagssystem?
C
chicco
Guest
@emissray
Kannste den Run bitte gegen den in der Liste ersetzen? Danke!
Zuletzt bearbeitet:
Habe was für die iGPU-Liste:

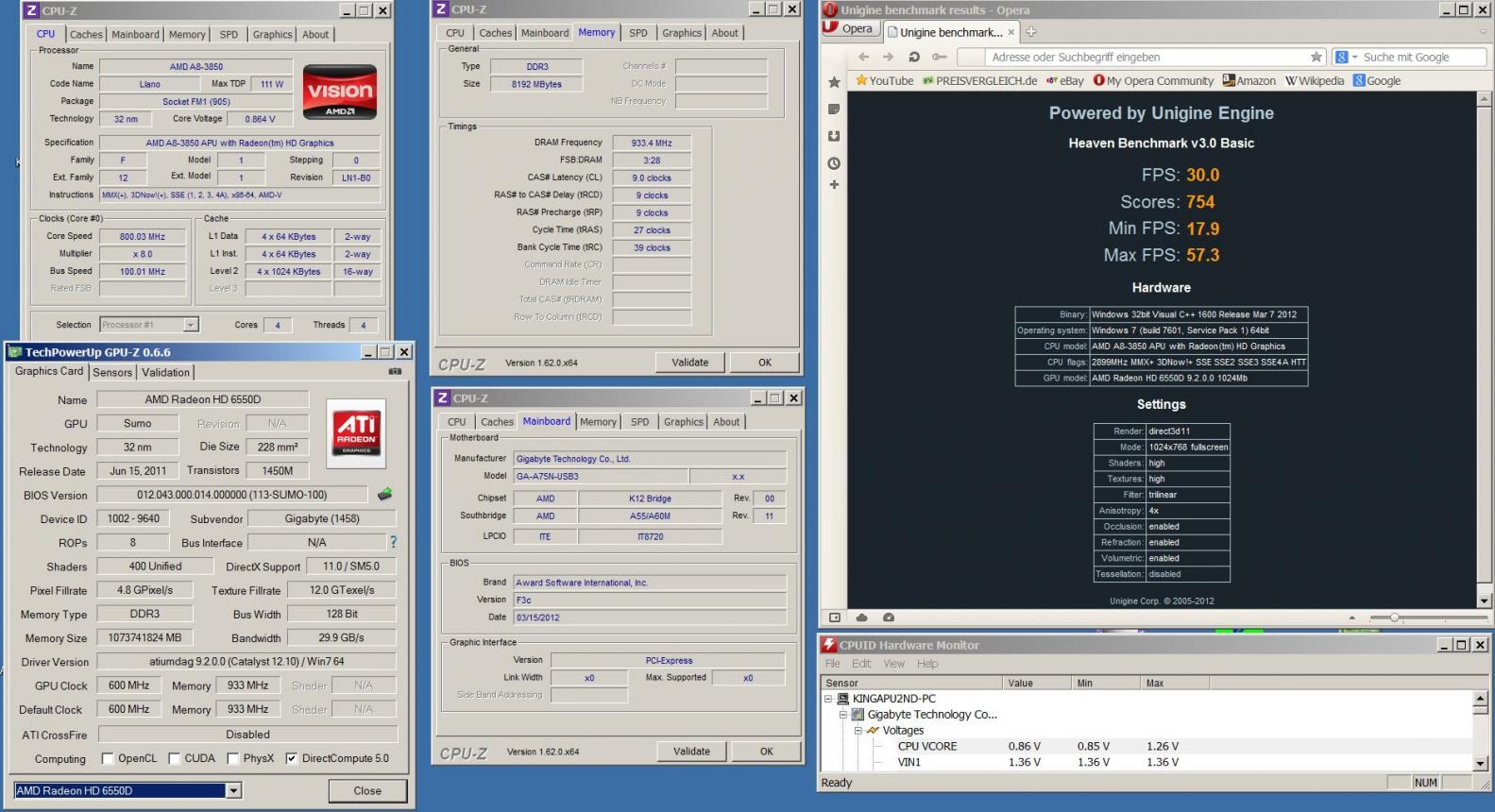

600 MHz | 754 Punkte | A8-3850 @ 2900 MHz | DDR3-1866 9-9-9-27 | NB: 720 MHz | GA-75N-USB3 | F3c | Bunghole Beavis | Screen
Das System ist bis auf den RAM (von 1600 Mhz auf 1866 Mhz), des VRAM (1 GB anstatt 512 MB) und VCore (Undervolting) unangetastet. Kann somit als FM1 Referenz herangezogen werden. Mir kommen die 754 Punkte im Vergleich zu den FM2 Systemen auf Trinity-Basis einbißchen wenig vor. Im 3D Mark 2011 komme ich mit der Konfiguration auf P1150. Der verwendete Treiber ist 12.10 WHQL.
Added:
Wenn ich mir die Werte von Novma anschaue, hat sich die Leistung von Trinity (12.11 Beta) gegenüber Llano (12.10 WHQL) @Stock @DDR3 1866 MHz in etwa um 35% Prozent gesteigert.
600 MHz | 754 Punkte | A8-3850 @ 2900 MHz | DDR3-1866 9-9-9-27 | NB: 720 MHz | GA-75N-USB3 | F3c | Bunghole Beavis | Screen
Das System ist bis auf den RAM (von 1600 Mhz auf 1866 Mhz), des VRAM (1 GB anstatt 512 MB) und VCore (Undervolting) unangetastet. Kann somit als FM1 Referenz herangezogen werden. Mir kommen die 754 Punkte im Vergleich zu den FM2 Systemen auf Trinity-Basis einbißchen wenig vor. Im 3D Mark 2011 komme ich mit der Konfiguration auf P1150. Der verwendete Treiber ist 12.10 WHQL.
Added:
Wenn ich mir die Werte von Novma anschaue, hat sich die Leistung von Trinity (12.11 Beta) gegenüber Llano (12.10 WHQL) @Stock @DDR3 1866 MHz in etwa um 35% Prozent gesteigert.
Anhänge
Zuletzt bearbeitet:
Novma
Enthusiast
- Mitglied seit
- 12.04.2009
- Beiträge
- 335
Hallo zusammen,
heute mal ein wenig Zeit gehabt, den Speicher mit dem empfohlenen Einstellungen zu testen. Ergebnisse:
DDR3-2424 | 10-12-12-31-2T | 1.64v | 2x4GB | Samsung Green HYK0 | Asus F2A85-V Pro | 5109 | SPI32M | Novma | Screen GA 1235SUT
DDR3-2448 | 10-12-12-31-2T | 1.64v | 2x4GB | Samsung Green HYK0 | Asus F2A85-V Pro | 5109 | SPI32M | Novma | Screen GA 1235SUT
DDR3-2472 | 10-12-12-31-2T | 1.665v | 2x4GB | Samsung Green HYK0 | Asus F2A85-V Pro | 5109 | SPI32M | Novma | Screen GA 1235SUT
heute mal ein wenig Zeit gehabt, den Speicher mit dem empfohlenen Einstellungen zu testen. Ergebnisse:
DDR3-2424 | 10-12-12-31-2T | 1.64v | 2x4GB | Samsung Green HYK0 | Asus F2A85-V Pro | 5109 | SPI32M | Novma | Screen GA 1235SUT
DDR3-2448 | 10-12-12-31-2T | 1.64v | 2x4GB | Samsung Green HYK0 | Asus F2A85-V Pro | 5109 | SPI32M | Novma | Screen GA 1235SUT
DDR3-2472 | 10-12-12-31-2T | 1.665v | 2x4GB | Samsung Green HYK0 | Asus F2A85-V Pro | 5109 | SPI32M | Novma | Screen GA 1235SUT
Zuletzt bearbeitet:
emissary42
Kapitän zur See
Ist eingetragen. Endlich noch ein bisschen FM1 Action. Ich mache auch bald wieder mit. Zu deinem Ergebnis: Wenn du die Systemtakte (CPU, GPU, RAM) noch hoch bekommst, dann sind 800+ Punkte kein Problem. Gerade beim GPU-Takt sollte dein 3850 noch ordentlich Luft haben, ich habe eigentlich kaum eine APU gesehen, die mit 08/15 Luftkühlung nicht 800MHz geschafft hätte.
Die Timings in deinen Screenshots sehen aber etwas anders aus. Hast du eventuell die falschen Bilder hochgeladen?
Würde ja gerne aber der Kozuti und das Case lassen dies sehr schlecht zu. Viellecht wenn ich das Setup wechsle, baue ich ein anderen Kühler und Netzteil temporär ein, um einbißchen zu probieren. Was mich wurmt, ich kann zwar im Bios an der iGPU tüfteln, aber die Änderungen werden nicht übernommen.
@Novma
Wenn AMD einen neuen WHQL Treiber released, können wir ja mal Llano vs. Trinity iGPU @Stock und @1866 MHz DDR3 durchführen oder @600 MHz @1866 MHz DDR3. Somit ließe sich die Performance 5D (VLIW5 SP) vs. 4D (VLIW4) vergleichen.
Zuletzt bearbeitet:
emissary42
Kapitän zur See
Kein Problem, hab es mir dann schon gedacht und die Einträge direkt korrigiert =)
Ich hoffe Reous nimmt es mir nicht übel, aber ich konnte es nicht lassen: emissary42`s Reference Clock score: 178 MHz with a F2A85X-UP4
emissary42
Kapitän zur See
Bin im Moment dabei herauszubekommen, wie man Samsung D 2Gbit richtig auf FM2 für hohe Taktraten konfiguriert. Wenn ich mir ansehe, dass es im HWBOT einen DDR3-2844er Screen gibt (im übrigen mit dem MSI FM2-A85XA-G65, also Hoffnung für Stunned), dann gibt es da wohl viel Optimierungspotenzial. Da mein 3570K auf dem Maximus V Extreme sich nicht dazu überreden lässt, den 2600er Teiler mit Samsung Modulen zu booten, weis ich noch gar nicht, was meine TridentX wirklich taugen.
Vielleicht habe ich wirklich noch einen Backup Screen...
Vielleicht habe ich wirklich noch einen Backup Screen...
emissary42
Kapitän zur See
Dann wird es ja noch richtig spannend. Ich habe schon mal gelesen, dass der Taktgeber beim ASUS eigentlich etwas besser sein soll.Mal schauen wann ich meine Backups Screens verwende, sofern ich welche habe
Ich kann aber schon mal sagen, dass meine beiden besten Valis leider ungültig sind
Ist eingetragen. Hast du einen Verdacht, warum dein anderes Ergebnis trotz weniger GPU-Takt besser war? Liegt es nur an den Speicher-Settings?
Waren deine zwei Valis sehr viel besser? Aber wenn es einmal geschafft hast wird es auch ein zweites mal klappen.
Zwecks Punkte. Bin ich selbst etwas am rätseln. Entweder Ram Timings oder RAM selbst (Samsung/Crucial), BCLK oder allgemein das GPU-RAM Takt Verhältnis.
Wenn meine SSD von der RMA zurück ist teste ich ausführlicher. Mit ner HDD dauert das booten/laden ja ewig
Edit: Blödes Dauer-Doppeltpost
Zwecks Punkte. Bin ich selbst etwas am rätseln. Entweder Ram Timings oder RAM selbst (Samsung/Crucial), BCLK oder allgemein das GPU-RAM Takt Verhältnis.
Wenn meine SSD von der RMA zurück ist teste ich ausführlicher. Mit ner HDD dauert das booten/laden ja ewig
Edit: Blödes Dauer-Doppeltpost
emissary42
Kapitän zur See
Ich habe ein paar Screenshots davon, aber ohne Vali bringt mir das für den BOT leider nichts. In nächster Zeit werde ich da auch keine weiteren Versuche mehr machen... Hab das System danach direkt neu aufsetzen müssen und sowas nervt tierisch. Deshalb geht es nun erst mal mit dem Speicher weiter, damit habe ich mir im ganzen letzten Jahr kein OS gefragged.
Novma
Enthusiast
- Mitglied seit
- 12.04.2009
- Beiträge
- 335
Können wir dann gerne machen. Wäre dabei.
C
chicco
Guest
@emissary
Kannste den Run bitte gegen den in der Liste ersetzen? Danke!
emissary42
Kapitän zur See
Hätte ich gern getan, aber der Screenshot Link funktioniert leider nicht.
C
chicco
Guest
Jetzt funktioniert's:
1250 MHz | 1387 Punkte | A10-5800K @ 4600 MHz | DDR3-2400 9-11-11-32 | NB: 2000 MHz | Gigaybte F2A85X-UP4| F3k | chicco | screen
---------- Post added at 20:01 ---------- Previous post was at 17:39 ----------
Für die Speicherliste:

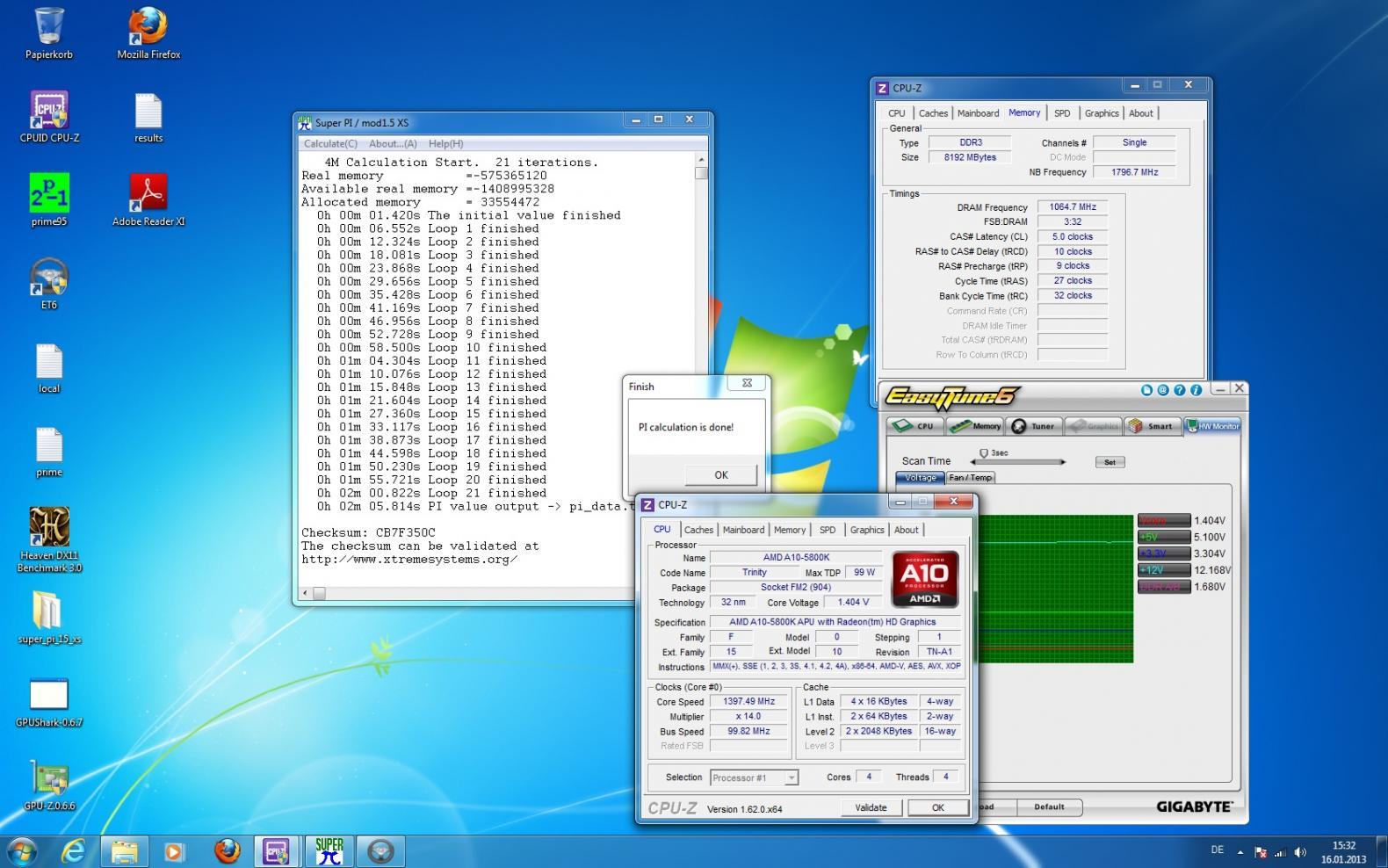

DDR3-2129 | 8-10-9-27 | 1.68V | 2x4GB | Crucial Ballistix Elite 2133MHz CL9 | Gigabyte F2A85X-UP4 | F3k | SPI32M | chicco | Screen
Zuletzt bearbeitet:
Novma
Enthusiast
- Mitglied seit
- 12.04.2009
- Beiträge
- 335
Habe heute meine Testkarte bekommen:
Sapphire 6670 Ultimate 1 GB DDR5
Muss sagen...das Ding rockt im Dual Graphics Mode
Hier mal eine Bench nach ein wenig Spezifikation der Karte (neue Wärmeleitpaste + 12 cm Sythe Low (800 u/min) Lüfter)
2179 Punkte im Heaven - Dazu läuft Diablo III mit nahezu doppelter FPS
Ich war am Anfang skeptisch - nun bin ich begeistert. Mal sehen ob in der Kombi die Ram gut auf 2400 Mhz laufen
Sapphire 6670 Ultimate 1 GB DDR5
Muss sagen...das Ding rockt im Dual Graphics Mode
Hier mal eine Bench nach ein wenig Spezifikation der Karte (neue Wärmeleitpaste + 12 cm Sythe Low (800 u/min) Lüfter)
2179 Punkte im Heaven - Dazu läuft Diablo III mit nahezu doppelter FPS
Ich war am Anfang skeptisch - nun bin ich begeistert. Mal sehen ob in der Kombi die Ram gut auf 2400 Mhz laufen
Zuletzt bearbeitet:
Nicht schlecht Novma
Ich hab heut morgen auch ein paar Tests mit verschiedenen Einstellungen probiert:
* optimierte Subtimings
** Erreichtes Ergebnis erst beim 3x Versuch. Bei den ersten 2 Versuchen hat sich Heaven beim Start minimiert und dadurch schlechtere Werte erreicht.
Ich hab heut morgen auch ein paar Tests mit verschiedenen Einstellungen probiert:
* optimierte Subtimings
** Erreichtes Ergebnis erst beim 3x Versuch. Bei den ersten 2 Versuchen hat sich Heaven beim Start minimiert und dadurch schlechtere Werte erreicht.
C
chicco
Guest
Was zum Henker sind da für Chips auf den Crucial verbaut?
Leider nur Single-Channel.... Kann im BIOS den Dual-Channel nicht "erzwingen".
Leider nur Single-Channel.... Kann im BIOS den Dual-Channel nicht "erzwingen".
