[Sammelthread] AMD RX VEGA Sammelthread + FAQ

AMD RX Vega Sammelthread + FAQ




Die technischen Daten der AMD Radeon RX Vega in der Übersicht:




Was zur Netzteilleistung: Einige User haben mit Netzteilen bei einer Leistung um 500 Watt von Stabilitätsproblemen berichtet, nach Tausch auf ein NT mit einer Leistung um 700 Watt sind diese behoben worden, die Empfehlung von AMD als Minium ein NT mit 750 Watt Leistung zu verwenden, scheint hier in der Praxis sehr relevant zu sein. Es empfiehlt sich außerdem zwei getrennte Stränge der 8-Pin Stecker vom NT zu verwenden.

User Erfahrungen und Empfehlungen/Ergänzungen:

VEGA-FEATURES
- Shader Insintrincs (nur unzureichend bei den Dev´s eingesetzt)
- TressFX (performant)
- AMD-Schatten (performant und präziser als GW)
- VR (Cyan Room stark verbessert)
- Async Compute (flexibel + performant)
- DX11 (bei 1080p stark verbessert)
- Tess. ( bis 16x besser als 1080)
- Mining (eigene Liga)
- Bios (V56-->V64LC bei Bedarf - nur Ref.)
- Wattmann (Hardwaresettings: Profile+OSD+Chill+Tess.-opt.+fps-Limiter+Framepacing+flex.Sync)
- Undervolting (7..10%)
- Energieeff. (Bsp. RX56 UV Bios 2 PT-10 = 138W)
- ALLONE STANDING FEATURES
primitive Shader (kommen 2018 nach und nach)
HBCC (bei 32GB bis zu 20GB - sinnvoll für echte 4k-Texturen und im prof. Bereich z.Bsp.TByte-Punktewolken aus Scan + 4k HDR-Videoediting)
Freesync 2 (Tonmapping im Monitor entfällt --> schnellere Darstellung+weniger Lag und preiswerte+lieferbare Monitore HDR600)
HDR10 (FP16-10bit - bei PASCAL NA)
FP16 ( 2x16 gleichzeitig)
- P/L (Bsp. RX56= 1070, RX64= 1080 - Customs +59,-€; 2x RX56ref.= Ti6GBs; 2x RX64LC= Txp, 2xFE<Tv)
- Lieferbarkeit (noch nicht top)
- Treiber (low level ready - Dev´s sind noch nicht Alle ready)
- Ref.-Karten (Kühlerqualität gegenüber Polaris stark verbessert)
- Wakü. (lieferbar - ab RX64 zu empfehlen bei OC)
OVERCLOCKING
- Chiplotterie (wie immer, aber sinnvoll )
- eff.Takt ( mit UV+ OC+PT >100 gegenüber Reviews - PT mit Bedacht einsetzen, i.d.R. UV besser;
VEGA mag es COOL-->Lüfter+Zieltemp.!)





Aktuelle Treiber: noch keiner, nur Beta:
Radeon Software Crimson ReLive Edition for Radeon RX Vega Series Release Notes


Radeon Software Crimson ReLive Edition 17.8.1 Release Notes


Radeon Software Crimson ReLive Edition 17.8.2 Release Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.1-Release-Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.2-Release-Notes


Radeon Software Crimson ReLive Edition 17.9.3 mit verbesserter mGPU-Unterstützung - Hardwareluxx

Radeon Software Crimson ReLive Edition 17.10.1 Release Notes



Radeonâ„¢ Software Crimson ReLive Edition 17.10.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.10.3 Release Notes


Radeon Software Crimson ReLive Edition 17.11.1 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.3 Radeon RX Vega Hotfix Release Notes


New Version Adrelanie
Radeon Software Adrenalin Edition 17.12.1 Release Notes



Treiber für Mining:
Radeon Software Crimson ReLive Edition Beta for Blockchain Compute Release Notes

Anmerkung: User haben berichtet, dass im Gegensatz zum Beta Treiber mit dem Mining Treiber CrossfireX aktivieren lässt!

Bzgl. CF Support hat AMD in Aussicht gestellt, das dieser zu einem späteren Zeitpunkt in gewohnter Form wieder zur Verfügung steht:
"There is no difference regarding CF but as we said previously, it's support for RX Vega will come at a later point."

Tool zum Boisflash:
ATI Winflash - Download - CHIP

Und Bios Kollektor
VGA Bios Collection | TechPowerUp

[/B][/B]Tool zum einstellen der P-States:
WattTool: A simple tool that combines overclocking with VRM monitoring/tweaking for RX 400 series

Tutorial zum Watt tool:
Vega 56 OC + UV gut oder Müll? - YouTube

saaphire trixx funktioniert offiziell mit vega
SAPPHIRE Technology

Custom Karten: noch keine ab Oktober 2017

Radeon RX Vega 64 56: Die Custom-Design-Situation ist ein Chaos

Asus ROG Strix RX Vega64 O8G Preview - YouTube

RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK by user pickebuh
[Guide] RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK

User BerntBrandon gibt folgendes zu bedenken bzgl. RX Vega56/64 und Raijintek Morpheus II Core Edition

Anscheinend ist die Kombination aus RX Vega56/64 und Raijintek Morpheus II Core Edition nicht zu empfehlen.
Das Problem bei montierten Morpheus II Core Edition ist eine gegenüber der GPU ca.65°C und HBM ca.70°C Temperatur stark erhöhte HotSpot Temperatur, teilweise in einen bedenklichen bereich von weit über 90°C. (Temperaturen sind je nach Belüftung und Last abweichend)
Der Referenz Kühler weißt keine so hohe Abweichung auf. 4Stroke hat Werte zu Verfügung gestellt.
Mehr vergleichswerte ob vom Referenz Kühler oder anderen sind erwünscht, gemessen wurde mit: Unigine Valley Benchmark @ DX11, Quality:Ultra, AA 8x, 1920x1080p, bitte die GPU /HBM/ HotSpot Temperaturen und GPU Chip Power angeben.

Die Ursache des Problems ist anscheinend das der Morpheus II im Gegensatz zum Referenzkühler nur mit einer relativ kleinen Fläche direkt auf dem Vega10 Chip aufliegt.
Was ein vergleich der Verteilung von Wärmeleitpaste auf Referenzkühler und Morpheus II Core Edition aussagt.

Morpheus: Anhang anzeigen 417227
Referenzkühler:Anhang anzeigen 417228

Vermutet wird das der Morpheus II Core Edition einen leicht konvexen schliff hat, wenn das so ist hat das gute Gründe und wäre kein Mangel!
Raijintek wurde auf Facebook gefragt ob die Kupferbasis des Morpheus II Core Edition plan ist, wenn eine Antwort vorliegt wird das hier ergänzt.

Das soll keine Kaufwarnung sein, es sollte aber beachtet werden das der Morpheus II Core Edition vom Hersteller nicht für die RX Vega56/64 freigegeben ist!

User Beitrag original lüfter von rx64@lc als pull betrieb:
hier das bild von push/pull betrieb.

wie man vll sieht ist der original lüfter von rx64@lc als pull betrieb verlegt von mir und der push lüfter ist ein nzxt air rgb 140mm.

und den nzxt lüfter steuere ich über den msi tool command center, da ich den lüfter direkt an das mainboard angeschlossen habe.

den original lüfter steuere ich natürlich über wattman.

Falls die Karte fiept eine Lösung von User ragman1976:

Vielleicht ergänzend falls es immer noch fiept:

Gehäuse aufschrauben und den Stecker im Bild (roter Kreis) abziehen. Somit ist zwar die Beleuchtung (Schriftzug und Quadrat im Eck) aus, aber das Fiepen, bei mir zumindest, gänzlich verschwunden.

Anhang anzeigen 426044

Gruß






Test/Multimedia:
AMD Radeon RX Vega 64 und RX Vega 56 im Test - Seite 46

AMD Radeon RX Vega 64 und Vega RX 56 im Test: Heiße Vega?

Seite 4: Radeon RX Vega 64 Liquid Cooled - Vergleich mit Nvidias GTX 1080 (Ti) - GameStar

The RX Vega Liquid Edition Review - YouTube

UV mit Vega im Test:
AMD Radeon RX Vega 56 und Vega 64 im Undervolting-Test - Hardwareluxx

TechPowerUp GPU-Z v2.3.0 Released | techPowerUp

user Review:

[User-Review] XFX AMD Vega 64 Air - Unboxing und Einbau

Aktuelle Preise:
amd rx vega bei idealo.de

Overclocking guide:
RX Vega 56 Overclocking Undervolting GUIDE - YouTube

Overclocking Ergebnisse user: (Auszug, beste Ergebnisse)
Fire Srtike vega64 Grafik Score 23124 OC: 1750mhz 1750/1015 @Holzmann
Pic-Upload.de - strike.png

Fire Strike vega64 Grafik Score 24421 stock @RoughNeck mit vega 64 LC
Forum de Luxx

Fire Strike vega64 Grafik Score 24651 OC: 1752/1070 stock @Shevchen
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION


25235 GPU Score @DerEisbär
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i5-6600K,ASRock Z170 Gaming K4


20423 GPU Score Vega56 Undervolted Vega 56, Eingestellt 1700 Mhz Core, 900 Ram, 850mv Vcore, PT 50% @salzcracker
Bild: vegaturbowruvk.jpg - abload.de

24299 GPU Score Vega56 1750-1200mV/1100 HBM mit 64 LC Bios @Spankmaster

26115 GPU Score Vega64 1655/1100 HBM @iLLuminatusANG
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i7-6700K,ASUSTeK COMPUTER INC. Z170 PRO GAMING

25490 GPU Score Vega 64 lc P7: 1752 MHZ/1240mV HBM: 1150MHz/1005mV @ragman1976
AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)



Superposition Score vega64 4536 OC: 1750mhz/1015 @Holzmann


Superposition Score vega64 4259 OC: 1700/1100 @Shevchen
Forum de Luxx
Superposition Score 5078 mit VegaLC @ignis
Pic-Upload.de - Superposition_Benchmark_v1.0_5078_1503375389.jpg

Superposition Score 5006 vega64 OC@G3cko
XFX Vega 64 @ EKWB
GPU-P6 1600MHz @ 1080mV
GPU-P7 1660MHz @ 1150mV (real liegen "nur" 1630MHz an)
HBM2 1100MHz @ 1050mV

Super Position Score 5220 1750mhz@hbm2@1100mhz mit 64LC @crynis
http://saved.im/mja5otq0azjl/04-09-_2017_01-14-51.jpg

Super Position Score 5311 Vega64 mit 1780 mhz und HBM 1150mhz / Bios von der Vega LC version. GPU UV 1080 mVolt.
Treiber 17.9.1 @Motkachler
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 16

Super Position Score 4434 mit Vega56 1750-1200mV/1100 HBM / mit 64 LC Bios air @Spankmaster

Super Position Score 4827 Vega56 1680/1100 @ 1,05V (Vega64 Air Bios). Effektiv liegen 1,05V an durch den VDrop, Wattmann eingestellt 1712 GPU Takt @Spankmaster
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 64

Superposition Score Vega 64 LC 5359 OC: 1741/1150 @blazethelight

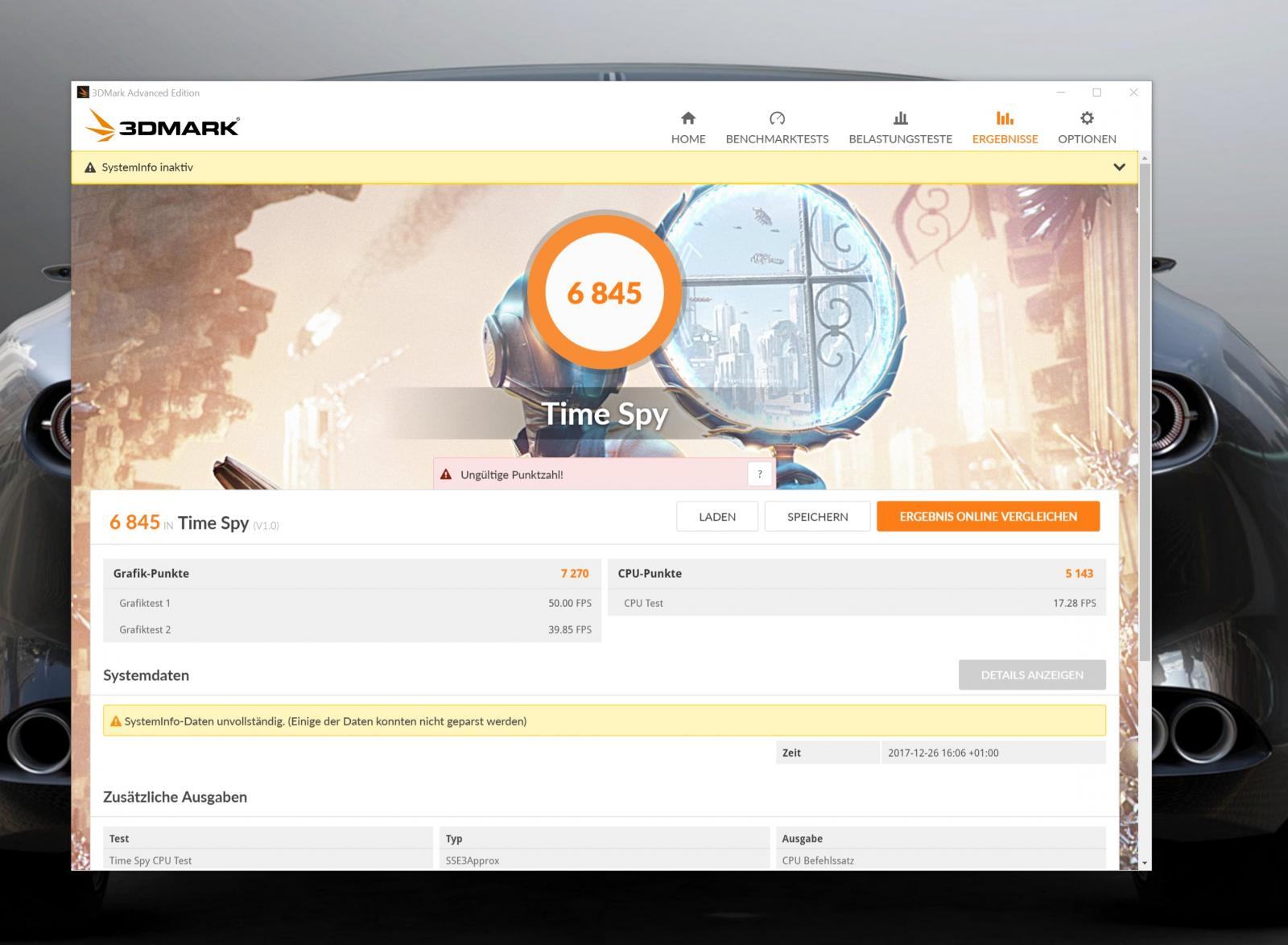

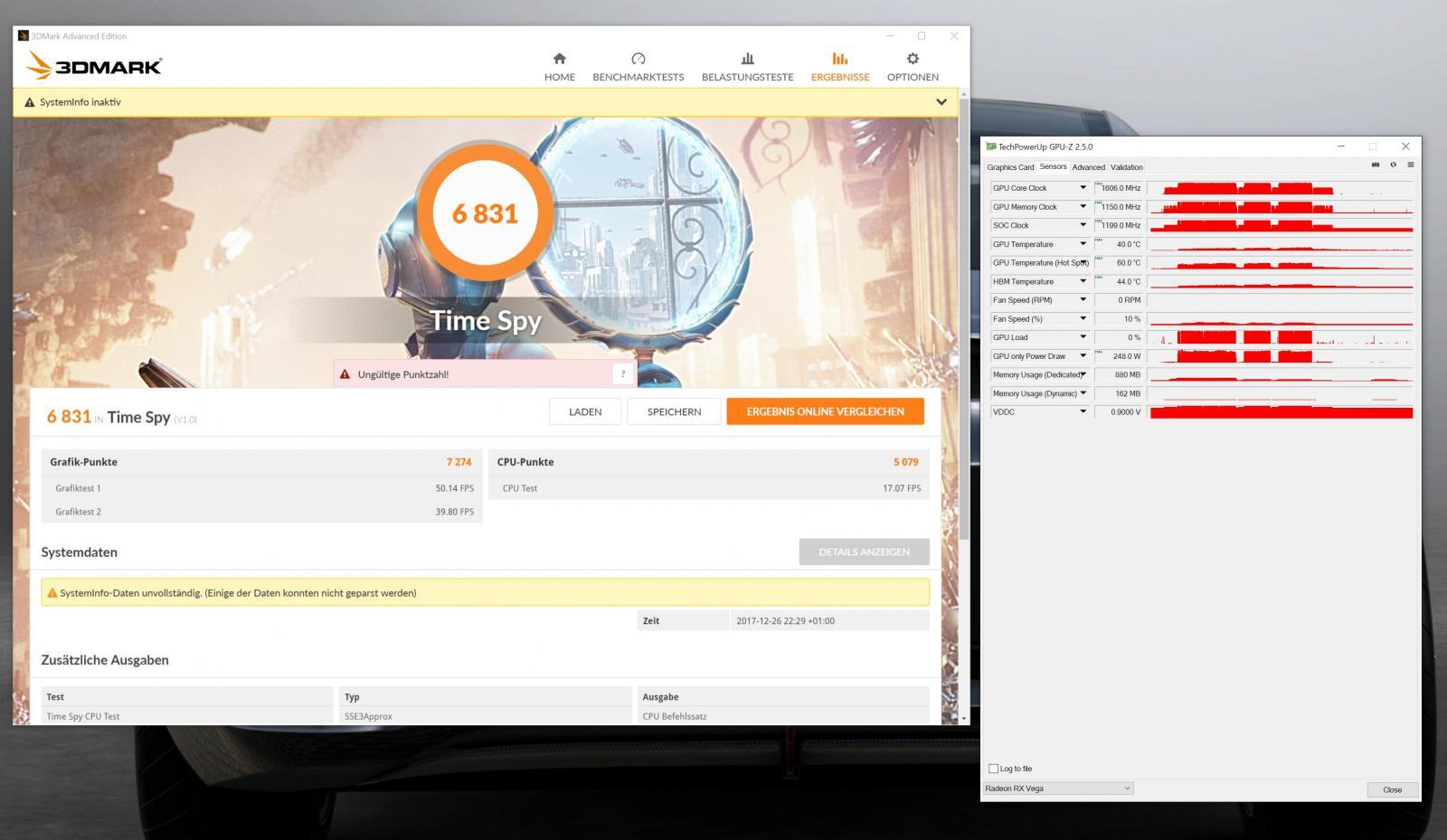

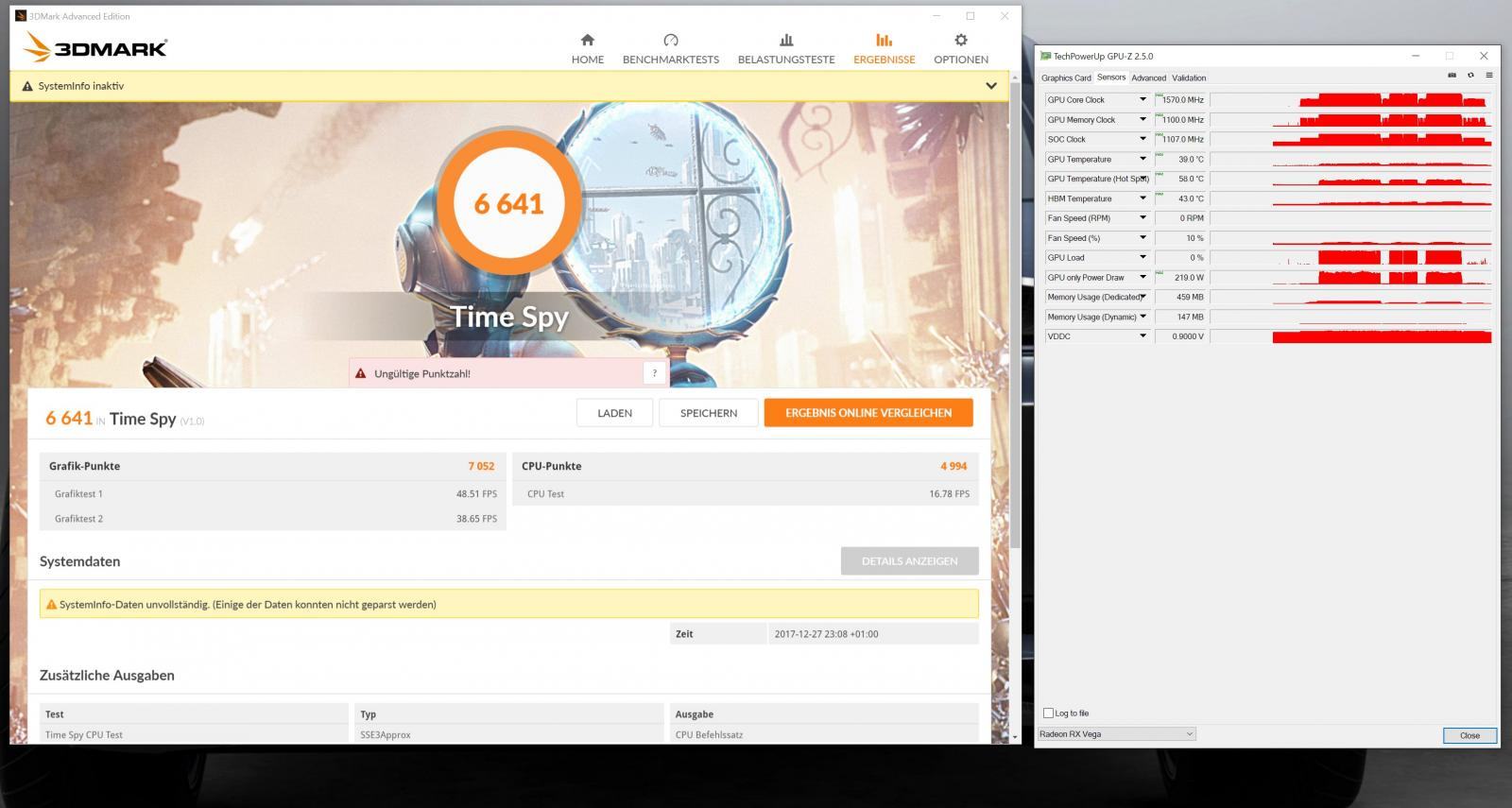

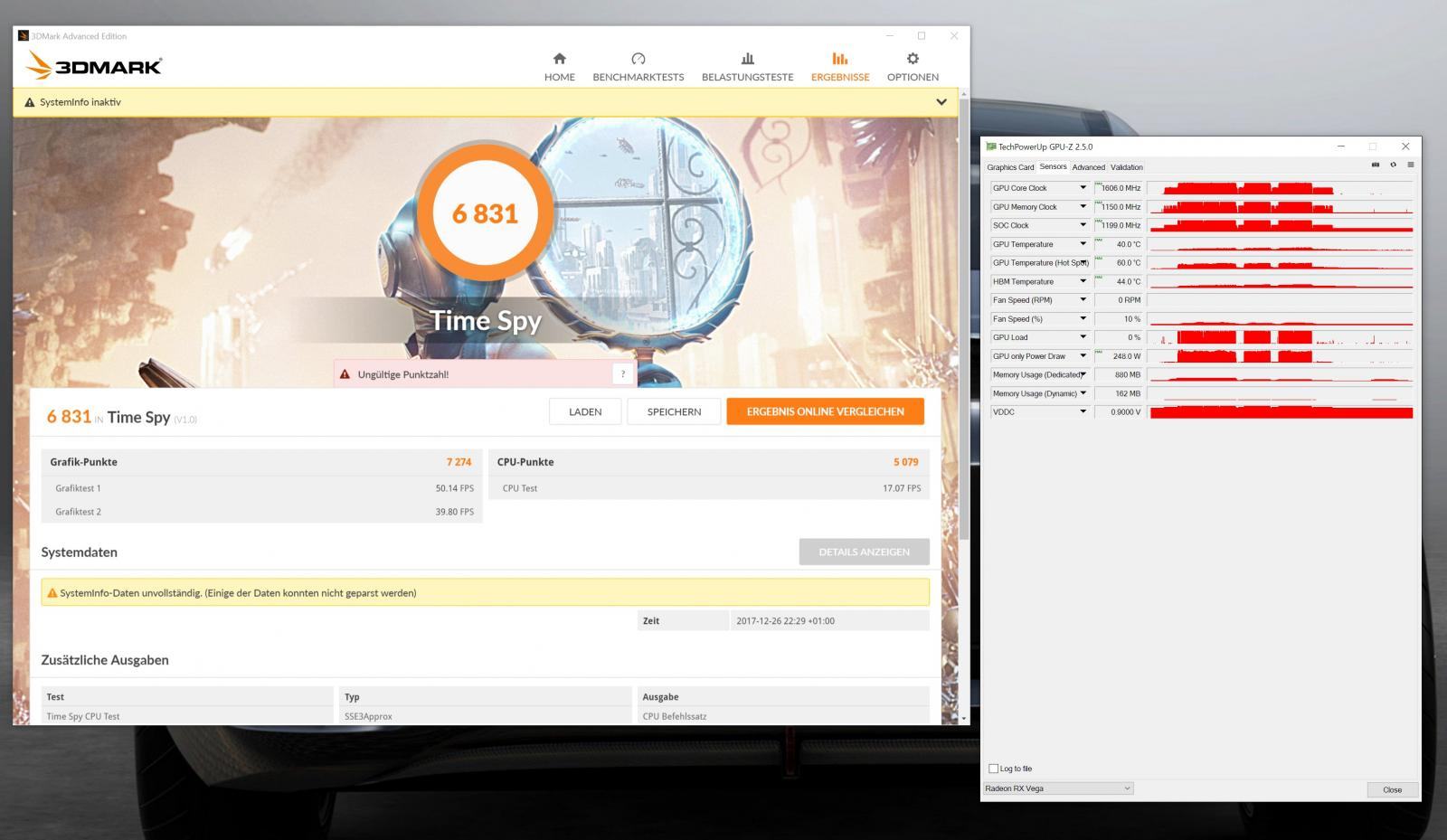

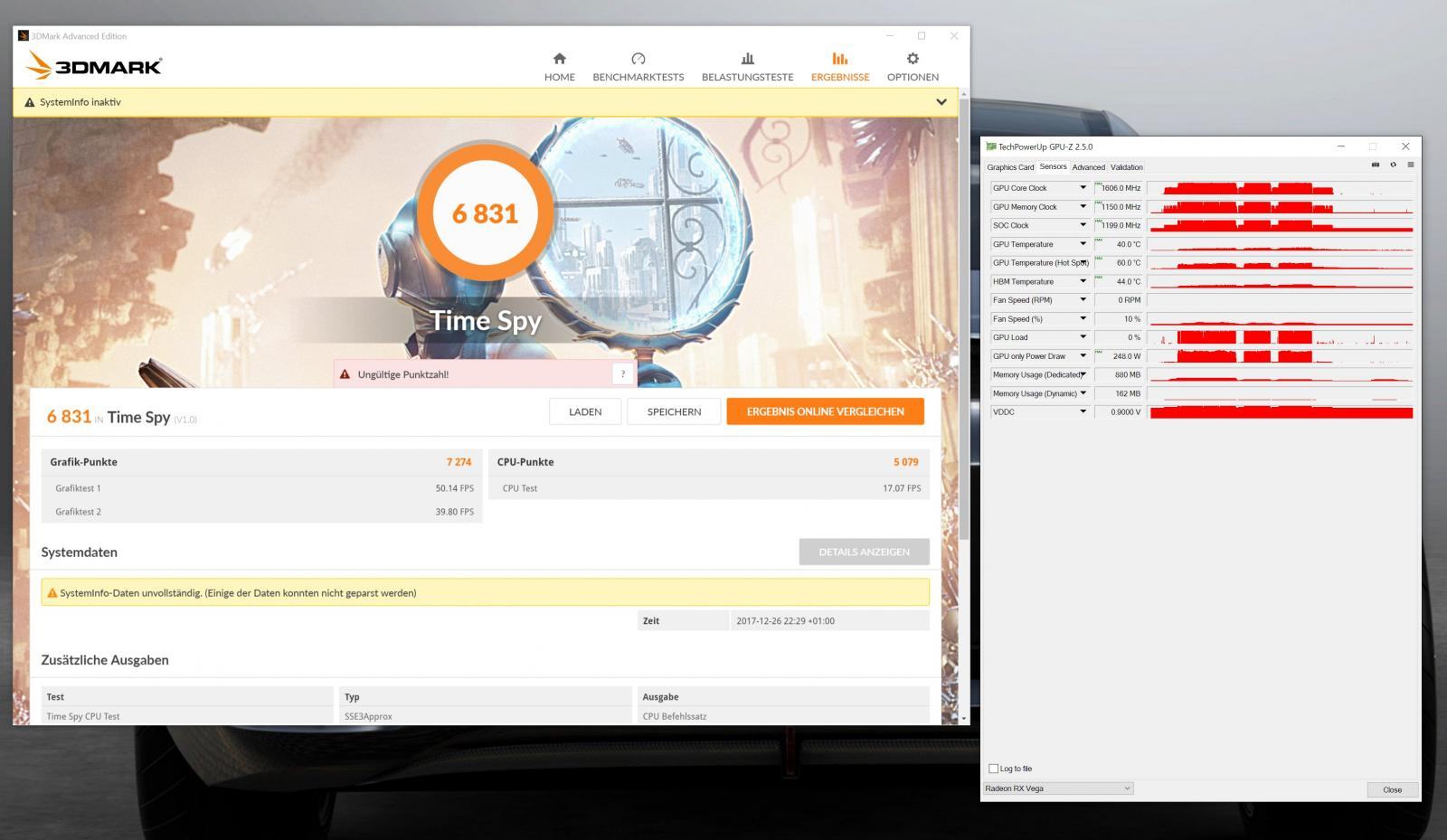

Auf User Wunsch wird die Übersicht auf Bench: Time Spy aufgebohrt, entsprechend höhere Scores werden hier nachfolgend eingetragen :




Für die Analen tu ich doch alles :bigok:

Hier noch ein weiterer Versuch - wobei ich mit P6 noch nicht hoch genug bin?

Sag mir doch einfach direkt, was ich einstellen soll :cool:

Habe HBM von 1150 auf 1180 erhöht.

Die 56 / 45 FPS schaffe ich auch noch...

Anhang anzeigen 421180

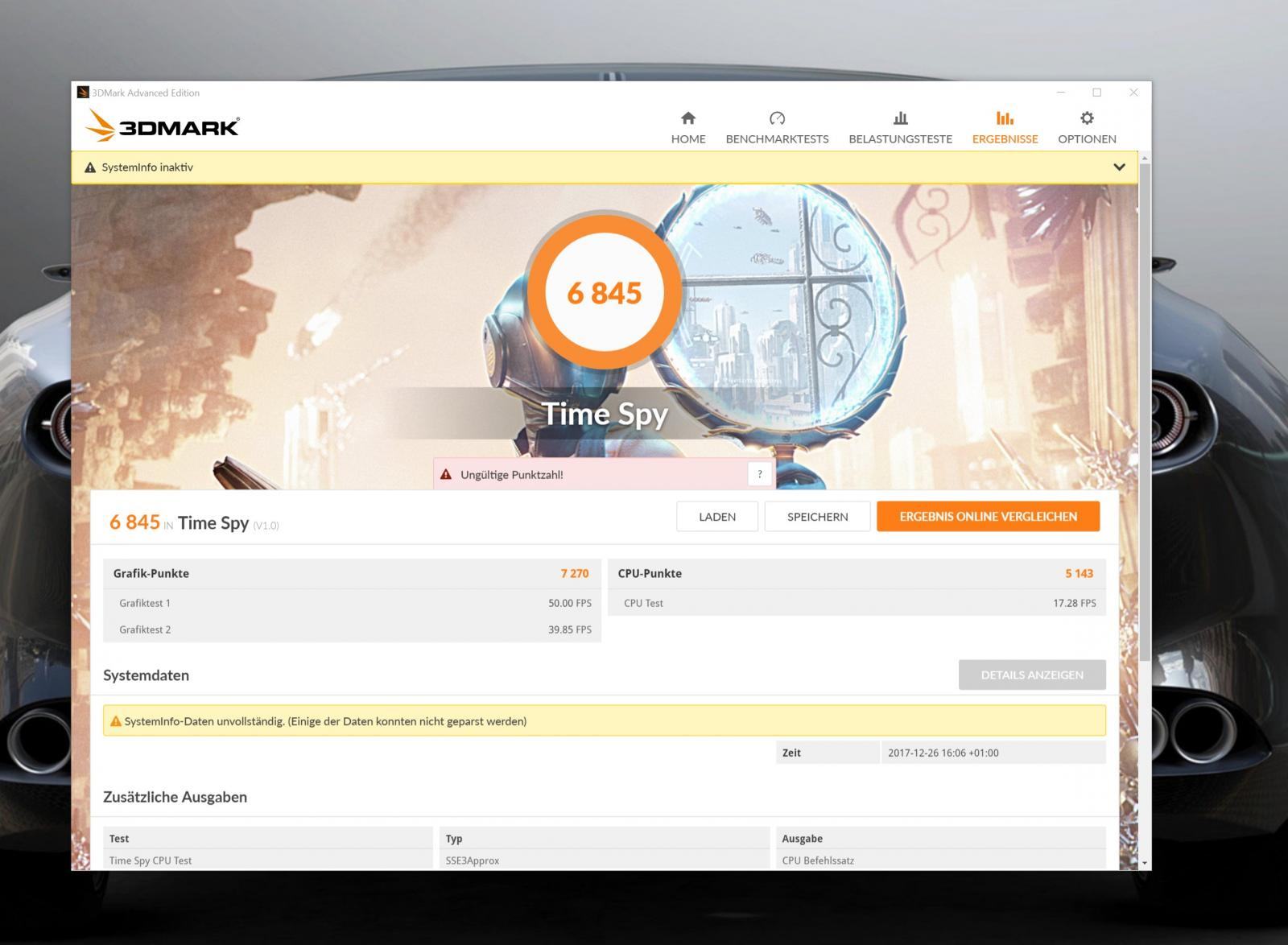

Heute Morgen ging es in die nächste Runde, die 55 FPS Grenze in TimeSpy Grafiktest 1 lies mir keine Ruhe :-)

GPU: RX Vega 64 lc
BIOS-Typ: lc Performance Mode
P7: 1740 MHz
HBM: 1150 MHz
PT: +50
GPU only Watt: 318 W
CPU-Takt: 4500 MHz
Ram-Takt:

Macht Grafiktest 1 55,1 FPS (Grafikscore 8015):

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)






Last but not least

eine Einstellungsempfehlung mit freundlicher Unterstützung von User GerryB mit Fokus auf Leistung bei möglichst geringem Verbrauch für 24/7:

@Holzmann >5366

24/7-SETUP für REFERENZKARTEN

Ziel:
Bei realem Gaming soll die Air-Graka mit ca. GPU 60°C betrieben werden.
Damit ist eine Gute Effizienz bei niedrigen Spannungen möglich.
Benchmark-Scores sollen damit nicht erzielt werden = unwichtig.

Zusammen mit fps-Limit verwenden!
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.
DAS FPS-LIMIT SOLL DIE TEMPS+WATT BEGRENZEN.

CPU+RAM auf Stock und NUR Wattman benutzen.
Vorher ein ausreichendes NT einbauen bzw. das Vorh. auf Eignung checken.
Instabile Systeme und inkompatible Tools müssen ausgeschlossen werden !

WATTMAN
Wattman-Profile 851+951+1001 und 1051 für LC und 1101 für LC-P+P
(Die Namen 851 etc. basieren auf der HBM-Controller-Spannung; für RX56 reicht Bios 2.)

Zieltemp. = 55°C Setzen ! Guter Air-Flow ist Vorraussetzung!(im Thread beraten lassen)

851: RX56(64) P6 1477/875+5mV P7 1617-10/906mV HBM 800+80/851mV (RX64 HBM-Takt 900..980)
Lüfter 1750/2750(2950) PT+50(RX64 PT+10)
901: RX56(64) P6 1477/860+15mV P7 1617-10/912mV HBM 880+40/901mV (RX64 HBM-Takt 945..1020)
Lüfter 1750/2950(3200) PT+50(RX64 PT+10)

951: RX56(64) P6 1477/925+5mV P7 1617-10/960mV HBM 880+40/951mV (RX64 HBM-Takt 980..1080)
Lüfter 1750/3250(3500) PT+50(RX64 PT+10)
1001: RX56(64) P6 1477/950+5mV P7 1617-10/1010mV HBM 880+40/1001mV (R64 HBM-Takt 1020..1140)
Lüfter 1750/3750(4000) PT+50(RX64 PT+10)

LC1001: RX64LC P6 1577/975..985mV P7 1632..1657/1035mV HBM 1080..1140/1001...1037mV PT+50
LC1051: RX64LC P7 1672..1682/1060mV HBM 1080..1140/1051mV PT+50
LC1101: RX64LC(P+P) P7 1687..1692/1080..1110mV HBM 1080..1150+/1101mV(mit P+P) PT+50
Hinweis: Alle instabilen HBM fallen sofort auf! Vor dem Testen reduzieren.

Customs (Devil, Nitro, Strixx etc.) dürften ungefähr wie LC laufen. Vorsichtshalber P6+5..+15mV und P7-Takt -10, PT +10..+20..+40(testen).

Spiele: sinnvolle Settings für AMD
- Umgebungsverdeckung (HBAO+) AUS oder niedrig (Testen, was die besten fps/Watt bringt)
- Tiefenschärfe (DOF) AUS
- Kantenglättung (AA) mit TAA= niedrig (ältere Games mit SMAA oder FXAA)
- falls nur MSAA verfügbar, max. 4x MSAA (oder MLAA im WAttmann)
- Auflösungsskalierung > Standard ist VSR, daher kann dann MSAA entfallen.
- Film-xyz AUS
- Bloom+Blur AUS
- Details von Ultra-->Hoch (reduziert i.d.R. vor Allem die Details im Hintergrund, entlastet die CPU)
- im Wattman-Gameprofil Tess. auf 6x setzen und AF=8x

Stabilitätstest:
Es ist sinnvoll nach großen OC-Schritten 2-3x längere Zeit zu spielen.
Da greift auch Treiber Tess.=6x.
Benchmarks ala Heaven+Firestrike+TS-Test2 haben keine Bedeutung!!!, weil da Treiber Tess.=6x nicht greift,
daher vollkomen egal ob solcher Benchmark-Quark stabil ist.
Bei schlechter Qualität des DP-Kabels kann das HDMI2.0-Kabel besser funzen.




TIPP #1: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

TIPP #2: Uralte Games bei Problemen besser mit "Ausgewogen" spielen,
da eh nur in sehr niedrigen States(0-1) Aktivität.

TIPP #3: Bei Customs kann bei Experimenten mit OverdrivN-Tool o.ä. die VDDC ausser Kontrolle geraten.
--> DDU abgesicherter Modus, Treiber 17.11.4 installieren, im Wattman bei Graka Einstellungen ZURÜCKSETZEN
--> Neustart, Testlauf = normale Temps ?!, dann erst mit neuen Einstellungen weitermachen.
Die alten Profile löschen/nicht verwenden !

Sonstiges:
Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit dem neuen Wattman-Profil!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting Balanced.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

Bios Modder RX56air-->64air-Bios
Das RX64Air ist am Günstigsten wg. dem niedrigen P5. An alle Bios-Modder der Hinweis, RX56 auf RX64air = PT-5..+10!!! Der Mod ist nicht dazu da, mehr Watt zu verbraten. Er dient ausschließlich der HBM-Übertaktung, mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!

Für RX-Mods mit h2o im Thread beraten lassen. (Da kann LC-Bios mit UV Sinn machen,
aber es sind auch Fälle aufgetreten, wo es Probleme gab!)




DANK
An die Threadteilnehmer Ragman, 4stroke, berntBrandon, Crynis + Holzmann und an BERNIE für die HTPC-Ideen
sowie SATUAN für die gute Range und free-server für das Thailand-Experiment.








User Wash mit einer Vega FE Erfahrung: Vielen Dank

Guten Abend,

nachdem ich mit Gerry einige PM's wegen den Settings ausgetauscht habe, wollte ich mal die Ergebnisse sichern ;)

GPU
  • P7: 1597 MHz @ 1070 mV
  • P6: 1502 MHz @ 960 mV
  • P5: 1452 MHz @ 950 mV
  • P4: 1352 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P3: 1267 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P2: 1137 MHz @ 900 mV (nicht weiter nach unten ausgelotet)
  • P1: 992 MHz @ 850 mV (nicht weiter nach unten ausgelotet)

HBM
  • P3: 1110 MHz @ 1040 mV

Powertarget: +50%

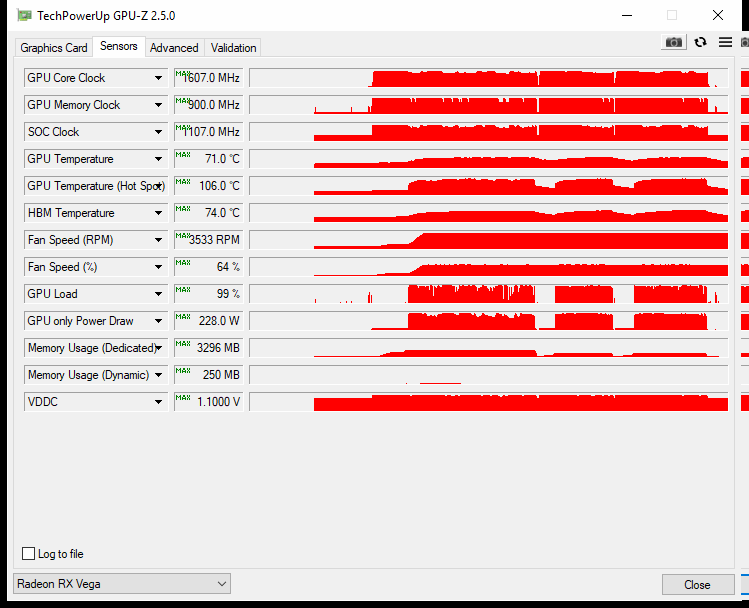

Anbei noch ein LogFile von GPU-Z während TS
Anhang anzeigen 426443

Abschließend:

Nicht jede FE wird den HBM Takt schaffen (habe hier wohl ein gutes Exemplar ergattert ^^)
BTW: Es handelt sich um eine FE @ Air auf HEatkiller umgebaut (Bilder stehen weiter vorne im Topic)

Ergänzung Thema Monitore:
@Holzmann für S.1

SINNVOLLE MONITOR+VEGA-KOMBINATIONEN

RX56 (+) 2560x1440
RX56(---) 3440x1440
RX64 (-) 3440x1440
RX64-Customs (+) 3440x1440
RX64LC (++) 3440x1440

@Holzmann
Bitte die Zeilen zu 3820x2180 mit auf S.1.
Die Besucher von S.1 sollen nicht mit übertriebenen Erwartungen ne RX64Ref. für 4k benutzen.
Selbst LC ohne P+P ist da an der Grenze.

btw.

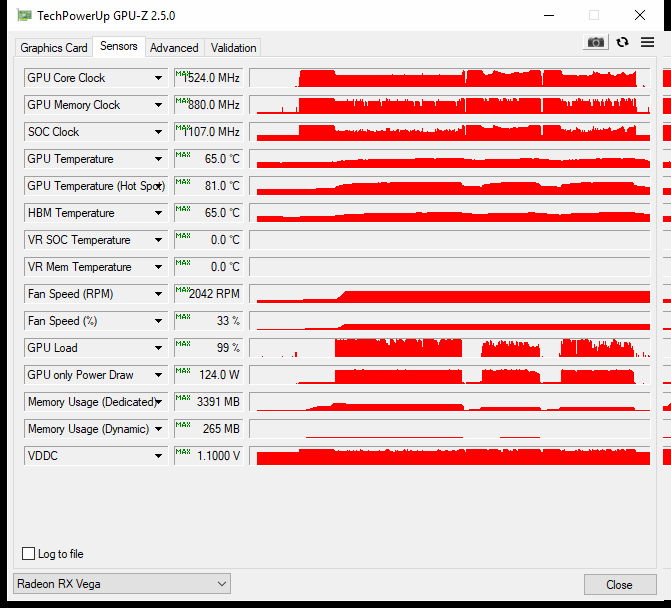

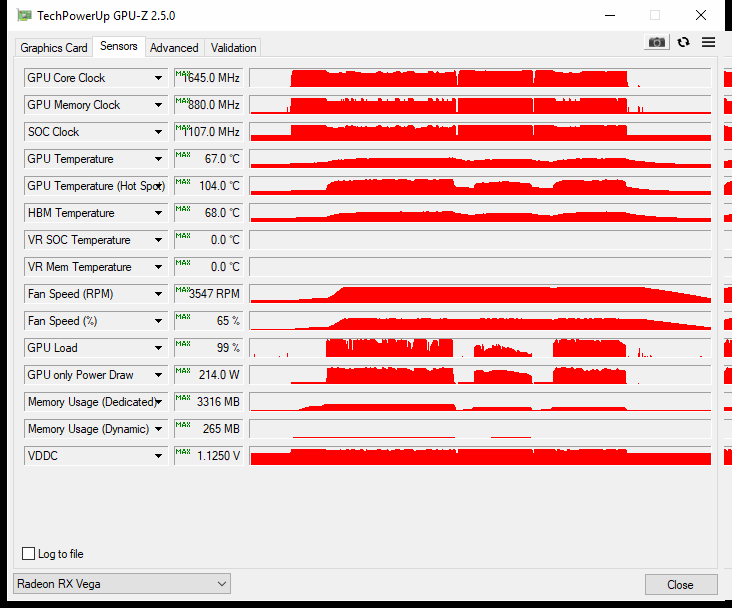

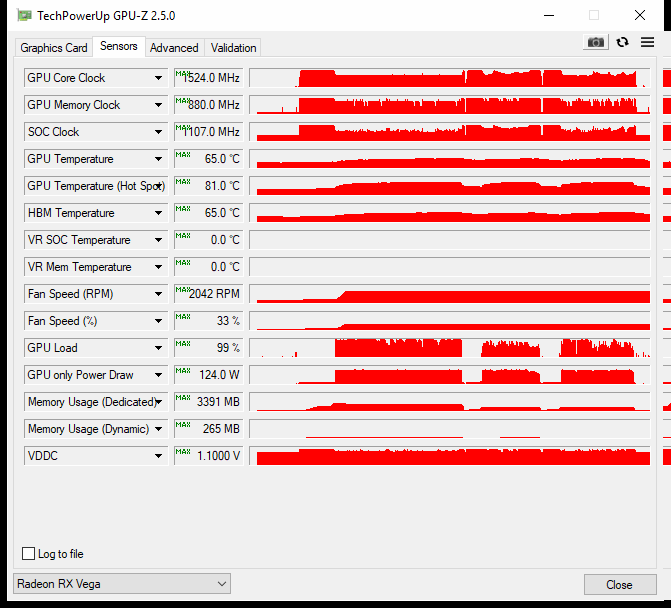

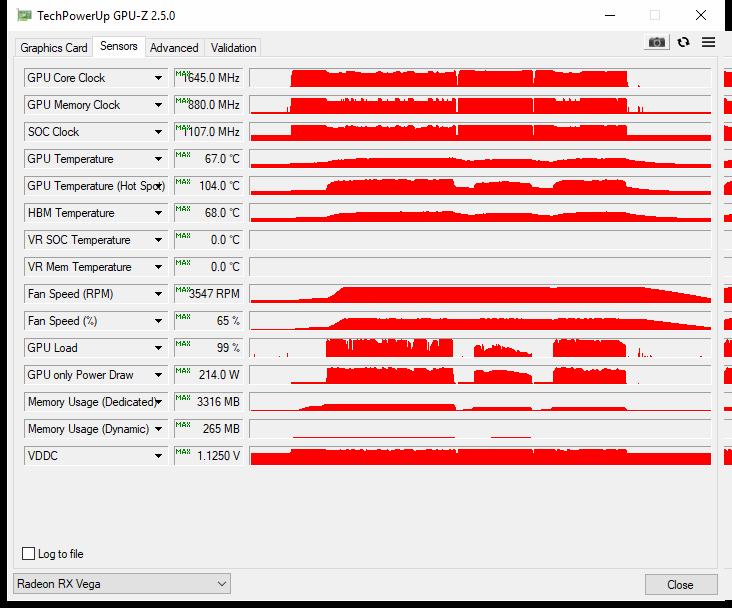

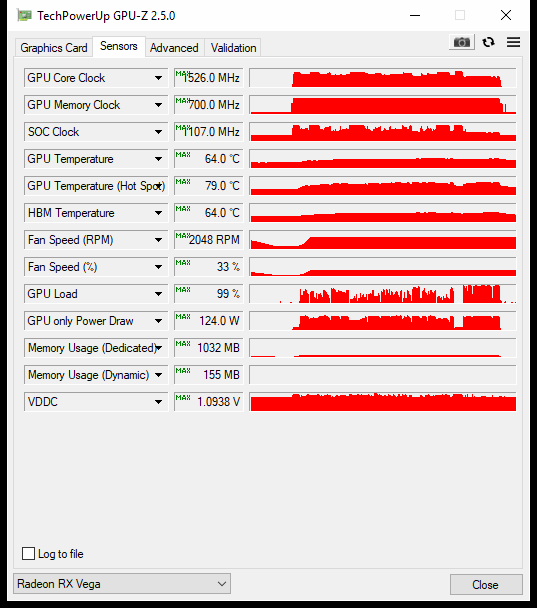

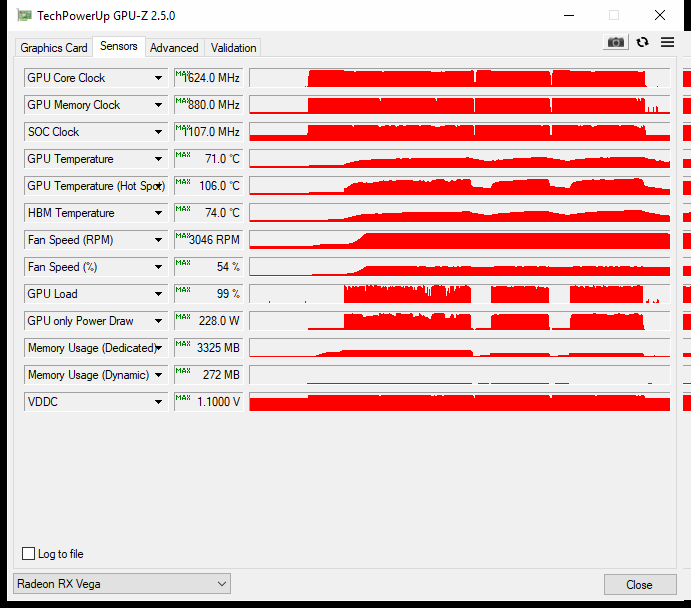

meine GPU-Z zu TS
>5101
Valley analog ohne Probs.

fps
HTPC = 83 (mit HBM-Takt 840; Empfehlung bleibt trotzdem HBM@stock-Takt wg. Stabilität)
Low = 86,5
OC = 89

btw.
Bei einer 56+LC ist HBM>950mV = OC, weil der Uncore maßgeblich die W verändert.

btw.
ZIEL ist Gamen am Sweetspot mit ca.<90% Auslastung durch fps-Limit + Gamesettings,
wie Beispielhaft von Ragman in SWBF2 demonstriert.
(h2o wurde auf S.1 auf den Thread verwiesen und nicht explizit auf die Settings,
weil da Reserven bestehen, bzw. der Chip << 40°C ganz anders reagiert.
Siehe Hierzu free-server mit seinem Thailand Experiment. )

UPDATE 11.04.2018 ODT + Reg.file:

RX56 Bios1 975_900 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1460-1495MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P7 1590-1625MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX56 Bios 1 1025_950 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1510-1555MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

ODT GPU-P7 1590-1640MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~200-220W GPU-only(Spitze)

________________________________________________________________

RX64LC Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1515-1550MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P6 1600MHz GPU-P7 1620-1650MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64LC Bios 1 1025_950 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1570-1595MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

Für HBM max 1190MHz SOC 1199MHz, Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=925-P2=975-P3=985-P4=995-P5=1005-P6=1015-P7=1025


ODT GPU-P6 1620MHz GPU-P7 1640-1665MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64Air Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=825-P2=850-P3=875-P4=900-P5=925-P6=950-P7=975

ODT GPU-P7 1600-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64Air Bios 1 1025_950 HBM max 1190 SOC 1199MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=875-P2=900-P3=925-P4=950-P5=975-P6=1000-P7=1025

ODT GPU-P7 1600-1640MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64RedDevil Bios OC 925_850 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=830-P2=835-P3=840-P4=845-P5=850-P6=900-P7=925

ODT GPU-P6 1501-1531 GPU-P7 1590-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~180-200W GPU-only(Spitze)


RX64RedDevil Bios OC 975_900 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=835-P2=850-P3=865-P4=885-P5=900-P6=925-P7=975

ODT GPU-P6 1506-1536 GPU-P7 1600-1640MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~210-235W GPU-only(Spitze)


P6 Takt= ca. 50% +/- zu P7 angepasst (Beispiel= P7 +20Mhz gegenüber Org takt P6 +10Mhz gegenüber Org takt der RD)

Vielen Dank an User "DEVIL" für die Ausarbeitung und Stabilitätstests der Range für Custom-Vega(Verknüpfung Chip-P5).

________________________________________________________________

Die Spannungswerte für die neue Tabelle können allgemein angewendet werden, auch für Biosmod.

Erklärung für die Min- und Max- Werte:
In diesen Bereichen der effektiv ausgelesenen maximalen Taktraten(GPU-Z) ist ein stabiler Betrieb mit der jeweiligen Vddc-Regelung möglich.
Diese sind zusätzlich noch Temperaturabhängig. Im Vorfeld wurden Erfahrungen für Bereiche zwischen ~40-75°C mit einbezogen.
Es können daher bei eingestellten ODT GPU-P7 etwas geringere effektive Taktraten entstehen, diese dann nur im OC-Umfang versuchen nachzuregeln.
Um seinen stabilen effektiven Takt für jedes reg.file zu finden(eigene Temperatur, Lautstärke Lüfter), zu Beginn erst über GPU-P7 diesen schrittweise(5-10MHz) ausloten.
Erst danach den HBM-Takt schrittweise(10MHz) nach oben nehmen, dadurch wird sich nach und nach der effektive Takt reduzieren(stärke Belastung,Temperatur).
Den ausgeloteten effektiven Takt nach erhöhten HBM-Takt nicht nachregeln um wieder auf den selben Takt wie zuvor mit niedrigen HBM-Takt zu kommen.
Unter Umständen wird das sonst ein unendliches Spiel bis für die eigene Karte der stabile Betrieb gefunden wird.

Es wird sich auszahlen schritt für schritt an die Einstellungen zu gehen.
Mit den niedrigsten angegebenen Werten beginnen.
Danach zuerst GPU-Takt(bis max) dann HBM-Takt, je in 5-10MHz Schritten, nach oben nehmen.

SOC 1199MHz mit HBM-Takt >=1110MHz werden erst mit HBM-Temperaturen <= ~50°C möglich.(h2o)

Für Air die Lüftersteuerung so wählen damit Temperaturen über 75°C Chip vermieden werden.
Bei Bedarf oder Unsicherheit kann im Thread gerne weiter geholfen werden.

Zieltemperatur 50-55 hat sich bisher bewährt. Drehzahl max 2000-3000

Im Grundsatz kann man sagen, je kühler desto bessere Ergebnisse.

Die Einstellungen wurden auf Stabilität im Bench + InGame geteset.
FPS-Limit an/aus(Treiber, InGame)
Tesslation AMD optimiert/6x(Treiber)
AF 16x/8x Gamesettings
Verschiedene InGame Grafikeinstellungen (HBAO, HBAO+, HDAO, SSAO, 3D usw.)

Firestrike, Timespy, Overwatch, SWBF1(DX11), SWBF2, BF1(DX11), DOOM(Vulkan), Starcraft II, DragonAge Inq., Destiny 2, TombRaider(2013), RotTR(2016,DX12), BF4

HBCC vorzugsweise deaktivieren. Bei aktuellen Games nach Tests/Reviews schauen und 12GB bzw. 16GB verwenden.
Ältere Spiele wie z.b. Starcraft II, BF4, TombRaider(2013) produzieren teilweise Abstürze mit HBCC.



Erstellen + Nutzung des reg.file:

1. Wattman auf "Default" zurücksetzen


2. GPU-Z mit Administrator über Rechtsklick öffnen


3. Auf das markierte Symbol klicken um die Bios.rom mit gewünschten Namen zu speichern


4. ODT mit Administrator über Recktsklick öffnen


5. Rechtsklick auf die Titelleiste in ODT und "PPTable editor" anklicken


6. Create new using bios file auf "Open bios file" klicken und die zuvor gespeicherte "Bios.rom" auswählen


7. In der angezeigten Tabelle die Spannungswerte eingeben(rot), (blau) wird durch die Verknüpfung automatisch übernommen.
Taktraten für GPU + HBM nicht verändern für das reg.file. Anpassungen über ODT erfolgen später.
Nach korrekter Eingabe "Save to .reg file" und das reg.file mit gewünschten Namen in gewünschten Ordner speichern.


8. Doppelklick auf das erstellte und gespeicherte "reg.file" und die Aufforderungen bestätigen, danach Windows neustarten.


9. ODT durch Doppelklick öffnen,(grün) einmal "Reset all" und danach "Apply" anklicken um die neuen Werte zu übernehmen.
Es kann passieren das trotzdem noch die original Wattman Vddc-Regelung greift, daher Power Target 1x auf den Wert -1(rot) stellen und mit "Apply" übernehmen.
Danach kann Power Target für die Profile frei gewählt werden und die neue Vddc-Regelung greift.
(blau) vorrangig P7 aber auch P6 für den gewünschten/erforderlichen effektiven Takt nachträglich einstellen und mit "Apply" übernehmen.
Diese Werte können dann als Profile gespeichert werden(Save) und jederzeit entsprechend abgerufen werden (Load)


10. Reg.file wieder rückgängig machen:
Dazu wie in Punkt 4 + 5 vorgehen, bei bestehenden reg.file wird nun direkt die Tabelle angezeigt(hier kann auch direkt ein neues reg.file erstellt werden).
Zum löschen in der oberen Zeile 1x auf "Delete" klicken und die Aufforderungen bestätigen.
Der Treiber wird dadurch schon einmal neugestartet, zusätzlich aber einen Windows Neustart durchführen.
Jetzt ist wieder alles auf default gesetzt.
Wechseln zwischen reg.files benötigt diesen Schritt nicht, dort einfach ab Schritt 7 beginnen.


Nach Treiber-Update oder -Neuinstallation muss wieder Punkt 8 durchgeführt werden.
Nach Neustart einmal in ODT PT -1 übernehmen(apply), anschließend sein ODT-Profile für das entsprechende V-Offset laden und übernehmen(apply).


Angegebenen Max P7 effektiv Takt auslesen und Einstellen.
PC nach Kaltstart/Energiesparen noch einmal Neustart durchführen.
Es können ansonsten zwischen 5-20MHz GPU-Takt fehlen.


Für weiteres vorgehen oder andere Settings in Bezug auf meine Staffelung.
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 229

Stock-Value Referenz_Vega inklusive Verknüpfungen/Abhängigkeiten:

Danke an alle Threadteilnehmer für die bisherigen und künftigen Erfahrungen/Ideen.
Dank an Ragman + Devil für die Unterstützung.


ODT-Download

OverdriveNTool - tool for AMD GPUs | guru3D Forums

- - - Updated - - -

Zuletzt bearbeitet:
Hallo,

ich habe mich die letzten Tage durch dieses Forum gelesen. Nach etlichen Versuchen mit meiner Powercolor Vega 56 Referenz@ Watercool Heatkiller bin ich nun bei diesen 24/7 Einstellungen gelandet.

P6 1547/1000mV P7 1642/1050mV HBM 1150/1100mV PT 50% @64er Air Bios

Das ganze resultiert in effektiv 1600MHz Boost in Games und Bench und im durchschnitt 230W und kleinen Peaks bis max 250W.
Treiber Adrenalin 17.12.1

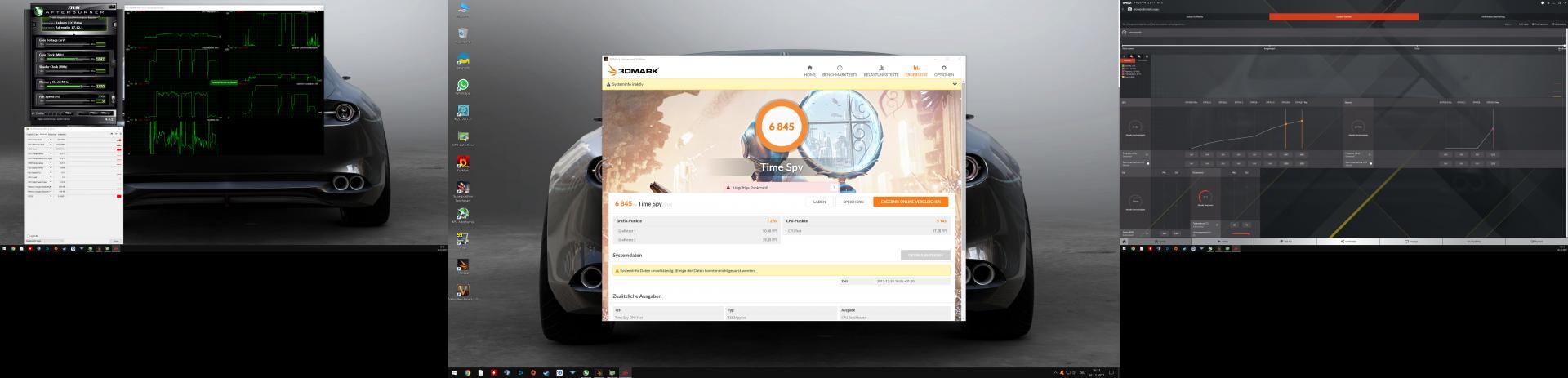

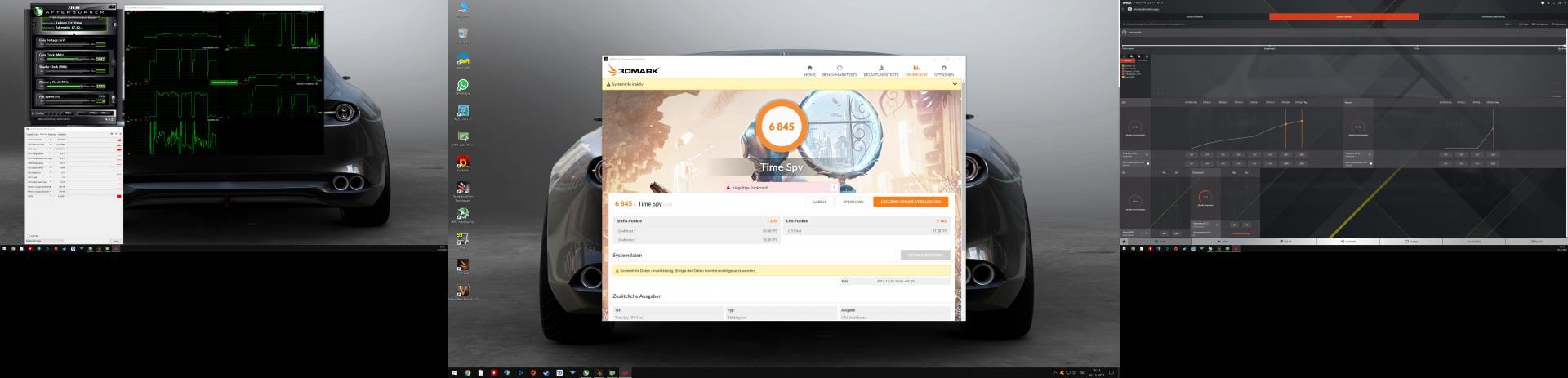

Ein Screenshot Timespy @4K. GPU-Z konnte ich nicht mit laufen lassen, 3d Mark hängt sich jedes mal auf und macht Treiber reset wenn GPU-Z mit läuft.
Temps halte ich durch die Wakü bei 38/59/41.

Mit Max bin ich noch nicht zurecht gekommen. Sobald meine Karte über 1690MHz boostet bekomme ich einen treiber reset. Mit 64er LC Bios ging auch nicht mehr. Außerdem taktet meine Karte mit LC Bios bei gleichen Einstellungen ca 30-40MHz niedriger und verbraucht dafür 50-60W mehr, im Vergleich zum Air Bios.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Ja , macht auch Sinn selbst bei 24/7.
(vor allem bei Deinen niedrigen Spannungen)

Da wäre dann P7 1732/1080 HBM 1120/1080 ideal für 55+ fps
(Wenn Du das bereits mit 1722 geschafft hast ?)
oder
P7 1700/1065 HBM 1100/1065 für 54+fps
prinzipiell:
Ich würde P7 nicht so tief gehen in der Spannung, lieber 20mV mehr.
Das ist doch der Vorteil der Wakü. (niedrige Temps) und bringt dann mehr BOOST.

Gratulation GOLDEN CHIP
btw.
mit P7 1792/1170 HBM 1140/1120 mal einen TimeSpy für uns zum Schauen ? 56+fps @ eff.1812Takt ?
(um User42 aufzuwecken)

- - - Updated - - -

Hi,

ich hatte heute mal wieder etwas Zeit um rumzuspielen:

Alles was ich über 1745 MHz P7 läuft mit meinem Chip nicht, entweder es gibt einen Treibercrash oder einen kompletten Freeze. Ich habe alles mögliche probiert, P7 SPannung, HBM Takt und Spannung, aner 1745 MHz ist wohl die rote Linie, die ich nicht übertreten kann.

Auf der anderen Seite habe ich mit den folgenden Einstellungen P7 1732/1080 HBM 1120/1080 einen TimeSpy Stresstest durchlaufen lassen (20 Loops). Lief ganz geschmeidig durch:

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)

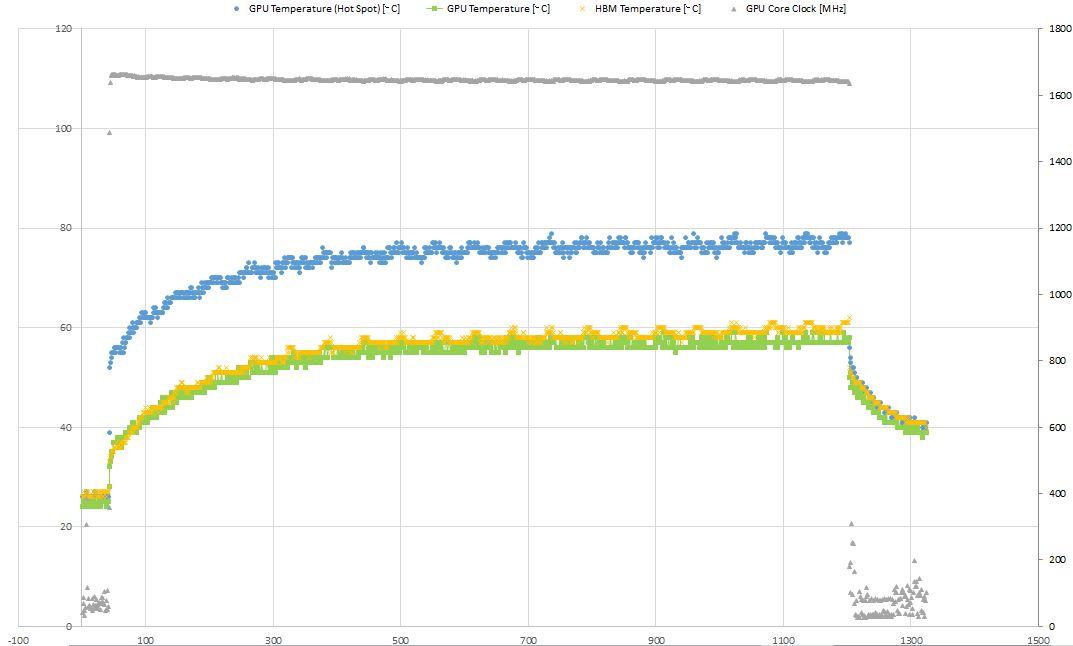

TimeSpy Stress.JPG


Mit den gleichen Einstellungen habe ich dann versucht Star Wars Battlefront II (alle Grafik-Einstellungen medium)zu starten und was passiert........?
Schon im Menü hatte ich einen Freeze. Ehrlich gesagt verstehe ich das alles nicht mehr?!
Jemand Rat?

Gruß

@ragman1976

Auf das selbe Problem bin ich auch schon gestoßen, Stresstest, Superposition usw ohne rum zu mucken durch gelaufen und dann sporadisch trotzdem freeze oder Treiber-reset In-Game.

Hast du schon mit der höheren "HBM-Spannung" getestet? Für mich hat es funktioniert diese einfach höher als P7 zu stellen.

Nach meinem Verständnis hat sich die "HBM-Spannung" für mich mittlereweile unter anderem als eine Art Load-Line-Calibration für die P-States herausgestellt und hilft das ganze zu stabilisieren.

Z.b. ist p7 bei 1050mV und der HBM steht bei 1050mV schwankt die Vdcc zwischen 1038mV-max 1050mV, tendenziell aber immer unter 1050mV. Gehe ich auf P7 1050mV und HBM 1100mV schwankt das ganze wieder leicht jedoch werden die 1050mV ziemlich genau gehalten mit extrem kurzen peaks auf 1056mV. Danach waren dann die freeze und Treiber-resets bei mir erledigt.

Das ganze ist jetzt meine Erfahrung, evtl lässt sich meine These von anderen Stützen? So 100% schlau bin ich aus der "HBM-Spannung" auch noch nicht geworden.

4Stroke deine SSD ist mit 53°C recht warm obwohl die laut deinen HWinfo Screenshot nicht viel zu tun hatte ;)
Das Problem ist dass die CPU Däumchen dreht und die Lüfter still stehen, dann pustest das Ref-Design der Vega alle Luft raus ohne drinnen für Wind zu sorgen, alles unter 60° soll aber unbedenklich für die SSD sein, die Samsungs throtteln glaub ab knapp 70°. Hab jetzt aber den Seitenlüfter auf kleiner Drehzahl und die SSD wird auch beim A SSD-benchen nicht wärmer als 44°

Dann ist gut, 44° sind schon schöner ^^. Lässt du die Gehäuse Lüfter anhalten im Idle? Meine habe ich Idle auf 500 1/min laufen aber ganz anhalten soll ja auch gehen.

@GerryB

Habe bis jetzt leider noch keine Einstellung gefunden, mit der ich 380W erreicht habe, max war ca. 330 ;)

Du kannst wirklich gerne machen, was Du möchtest. Das ist nicht persönlich gemeint.

Bei meiner RX56Air denke ich, daß 220W so der kritische Bereich bei der Lüftung ist.
Manche Ref.Air vllt. bis 260W und LC-AiO bis 300W.
Da gab es schon User die max. 250W für die LC-AiO als 24/7 max. befunden haben, deshalb dann auch der Noctua Modd.

Das ist wirklich Geschmackssache.

- - - Updated - - -

@ragman1976

Auf das selbe Problem bin ich auch schon gestoßen, Stresstest, Superposition usw ohne rum zu mucken durch gelaufen und dann sporadisch trotzdem freeze oder Treiber-reset In-Game.

Hast du schon mit der höheren "HBM-Spannung" getestet? Für mich hat es funktioniert diese einfach höher als P7 zu stellen.

Nach meinem Verständnis hat sich die "HBM-Spannung" für mich mittlereweile unter anderem als eine Art Load-Line-Calibration für die P-States herausgestellt und hilft das ganze zu stabilisieren.

Z.b. ist p7 bei 1050mV und der HBM steht bei 1050mV schwankt die Vdcc zwischen 1038mV-max 1050mV, tendenziell aber immer unter 1050mV. Gehe ich auf P7 1050mV und HBM 1100mV schwankt das ganze wieder leicht jedoch werden die 1050mV ziemlich genau gehalten mit extrem kurzen peaks auf 1056mV. Danach waren dann die freeze und Treiber-resets bei mir erledigt.

Das ganze ist jetzt meine Erfahrung, evtl lässt sich meine These von anderen Stützen? So 100% schlau bin ich aus der "HBM-Spannung" auch noch nicht geworden.

Superposition ist wie Furmark untauglich, weil vom Treiber erkannt.

GREAT
!!! HBM 20mV > P7 funzt !!!

Das hat mir bei Valley von 40fps-Limit auf 45fps-Limit im Demo-Loop geholfen.
1440p Ultra AA=8x mit PT= +40 SingleRX56Air (Tess.=off AF=2x im Wattman; Übernommen ?)

Anhang anzeigen 422014

PT= +50 will er leider noch nicht. Hätte gern den eff. Takt über P5 gebracht.
Aber ich werde das in meinen Wattmanprofilen HBM+20mV übernehmen.
DANKE

btw.
bei den Customs soll das schon stabiler sein

@Ragman
Da hilft dann nur noch ein fps-Limit je nach Spiel.
(siehe meine Versuche mit Valley)

@BERNIE
Hatte mal Zeit mit Lüfter=2000 zu testen.
Das funzt mit PT= -20 ganz gut. Danke für die Idee.
passend dazu mein Valley mit Cf:

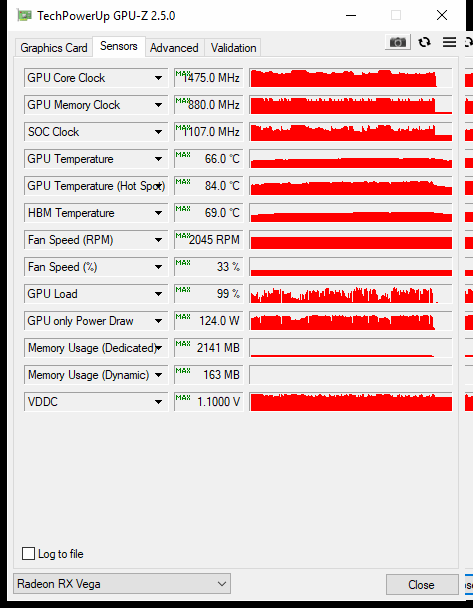

100fps Valley 1440p Ultra AA=off RX56Cf PT= -20.gif

Da muss man dann natürlich ganz schön an den Gamesettings und fps-Limit drehen.
Erstaunlicherweise ist mein VDCC jetzt oft unter 1,10V obwohl ich unter P5-Takt bin.
P7 =1020V und HBM+20mV.
Also würde ich bei PT=-20 gar nicht mehr nach dem Takt schauen, solange die HBM-Temp. passt.

Damit könnte man die RX56 als Cf auch im Notebook einsetzen.
z.Vgl.:
Anhang anzeigen 422023

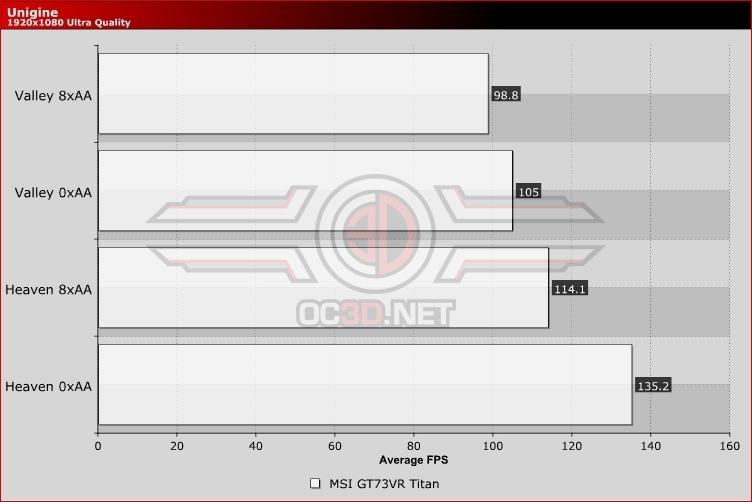

MSI GT73VR Titan SLI Gaming Laptop Review | Unigine | Systems | OC3D Review

Zuletzt bearbeitet:
Habe ich auch schon bei 143 FPS fixiert, via RTSS 7.0.2

143fps oder Vsync doch nur bei W2 ?

Bei TimeSpy würde bei Dir 72..75fps-Limit reichen. Oder hast Du höhere fps in Test 1 Ende ?

Das könnte ich mir auch für viele andere Games gut vorstellen 72fps bei 144Hz Moni, oder ?

P7 1745/1120..1150 und HBM 1150/1140..1170 wäre doch schon Spitze.

Zuletzt bearbeitet:
Furmark nutze ich eigentlich nur um zu schauen bei welchen effektiven Takt ich lande. Mit 3840x2160 4xMSAA entspricht eigentlich immer meinem effektiven Takt den ich bei Games und z.B. Timespy halten kann. 3840x2160 8xMSAA dann Max Takt den ich mit meinen Einstellungen erreichen kann. Dort ist mir auch das mit dem schwanken der Vddc aufgefallen. Zum testen wie Vega sich verhält, ohne ständig wegen freeze einen neustart zu machen, hats mir geholfen.

Furmark nutze ich eigentlich nur um zu schauen bei welchen effektiven Takt ich lande. Mit 3840x2160 4xMSAA entspricht eigentlich immer meinem effektiven Takt den ich bei Games und z.B. Timespy halten kann. 3840x2160 8xMSAA dann Max Takt den ich mit meinen Einstellungen erreichen kann. Dort ist mir auch das mit dem schwanken der Vddc aufgefallen. Zum testen wie Vega sich verhält, ohne ständig wegen freeze einen neustart zu machen, hats mir geholfen.

Machst Du uns mal bitte einen TimeSpy (Test 1 = ??fps) und zeigst uns Dein GPU-Z ?
(Ich staune, daß für Dich 4k die bevorzugte Auflösung ist.)

Zuletzt bearbeitet:
In SWBF2 DX11 Modus habe ich auch mit Ultra Settings >110 FPS, bis der Treiber flupp macht :-)

Machst Du uns mal bitte einen TimeSpy (Test 1 = ??fps) und zeigst uns Dein GPU-Z ?
(Ich staune, daß für Dich 4k die bevorzugte Auflösung ist.)

Sooo.... gerade etwas rum probiert. Das abschmieren von 3DMARK durch GPU_Z liegt wohl an meinem Triple-Monitoring ^^. Habs im Hauptbildschirm in der Taskleiste geparkt(ging soweit mal Gut).


Ich bin vor 2 Jahren schon auf 4k umgestiegen mit der Fury X hat eigentlich gut funktioniert mit bisl Feintuning bei den Gamesettings. Halbes Jahr später ist es aber dann doch CF mit ner zweiten Fury x geworden um im Freesync-Berreich von 40-60Hz mit meinem Moni zu bleiben. Die zweite Karte ist dann diesen Sommer wieder raus geflogen durch einen unschlagbaren Preis den ich bekommen habe (Mining räusper) und dem dann für mich irgendwann nervigen anpassen von CF nach Updates und Patches. Ich war damals hin und her gerissen wegen 1440p und 4k. Aber ich kauf mir nicht alle 2-3 Jahre mit der Grafikkarte noch einen neuen Bildschirm, deswegen gleich 4K. Beräuen tu ichs nicht. Und Vega skaliert wirklich top in 4K. Ich kann jetzt ohne CF rumstellerei mit ner Single-Karte alles in 4K bei High-Ultra Settings bei 60fps mit limiter spielen. Im Vergleich zur 1080 OC sind die Frametimes und minimum Fps einfach besser. (durfte ich schon Vergleichen). Und bevor die Frage kommt warum nicht ne Vega64. Bei Fury hatte sich schon abgezeichnet das die Non X Version bei gleichen oder annähnernd gleichen Takt nicht langsamer ist als die X. Bei Vega hat sich das selbe abgezeichnet. Daher wollte ich mir diesmal einfach die 100€ sparen.

Sooo.... gerade etwas rum probiert. Das abschmieren von 3DMARK durch GPU_Z liegt wohl an meinem Triple-Monitoring ^^. Habs im Hauptbildschirm in der Taskleiste geparkt(ging soweit mal Gut).

Anhang anzeigen 422021

Ich bin vor 2 Jahren schon auf 4k umgestiegen mit der Fury X hat eigentlich gut funktioniert mit bisl Feintuning bei den Gamesettings. Halbes Jahr später ist es aber dann doch CF mit ner zweiten Fury x geworden um im Freesync-Berreich von 40-60Hz mit meinem Moni zu bleiben. Die zweite Karte ist dann diesen Sommer wieder raus geflogen durch einen unschlagbaren Preis den ich bekommen habe (Mining räusper) und dem dann für mich irgendwann nervigen anpassen von CF nach Updates und Patches. Ich war damals hin und her gerissen wegen 1440p und 4k. Aber ich kauf mir nicht alle 2-3 Jahre mit der Grafikkarte noch einen neuen Bildschirm, deswegen gleich 4K. Beräuen tu ichs nicht. Und Vega skaliert wirklich top in 4K. Ich kann jetzt ohne CF rumstellerei mit ner Single-Karte alles in 4K bei High-Ultra Settings bei 60fps mit limiter spielen. Im Vergleich zur 1080 OC sind die Frametimes und minimum Fps einfach besser. (durfte ich schon Vergleichen). Und bevor die Frage kommt warum nicht ne Vega64. Bei Fury hatte sich schon abgezeichnet das die Non X Version bei gleichen oder annähnernd gleichen Takt nicht langsamer ist als die X. Bei Vega hat sich das selbe abgezeichnet. Daher wollte ich mir diesmal einfach die 100€ sparen.

WOW
RX56h2o > RX64Air-Ref.
NICE

Ist klar die Monis kosten ne Menge und müssen ein paar Jahre halten.
Ich bin nur durch HDR von 4k runter auf 1440p.(4k dann lieber per VSR und mit Cf kein Probl.)

Danke für den Test.

Mit dem Tipp zur HBM-Controller-Spannung hast Du mir sehr geholfen.
Mit fps-Limit bleibt jetzt der HBM-Takt oben in Test 1.
Die Einbrüche sind nur in den Bereichen mit viel Tess..


Zuletzt bearbeitet:
@GerryB

Immer wieder Gerne ^^.

HDR ist auch eine nette Geschichte, wird mein nächster Moni auch irgendwann haben.

Freut mich wenn ich helfen konnte. Die Sache mit der HBM-Controler-Spannung, dem schwanken der Vddc und die dadurch enstehen probleme haben mich bis zu dieser Erkenntnis ein paar Nerven gekostet.

Das wird dann vielen mit Ref design evtl. einigen Frust ersparen ;)

@GerryB

Immer wieder Gerne ^^.

HDR ist auch eine nette Geschichte, wird mein nächster Moni auch irgendwann haben.

Freut mich wenn ich helfen konnte. Die Sache mit der HBM-Controler-Spannung, dem schwanken der Vddc und die dadurch enstehen probleme haben mich bis zu dieser Erkenntnis ein paar Nerven gekostet.

Das wird dann vielen mit Ref design evtl. einigen Frust ersparen ;)

Wir bräuchten mal Einen mit ner DEVIL. Da soll VDCC stabiler sein.
Da mal testen HBM-Controller-Spannung <=> P7-Spannung.
Lt. Free-server sollen an ganz neuen Modellen sogar die Spawas anders sein.

Zuletzt bearbeitet:
Wir bräuchten mal Einen mit ner DEVIL. Da soll VDCC stabiler sein.
Da mal testen HBM-Controller-Spannung <=> P7-Spannung.
Lt. Free-server sollen an ganz neuen Modellen sogar die Spawas anders sein.

Das wäre wirklich interessant, ob das ganze ne Softwarekalibrierungs oder Hardwareseitige Geschichte ist.

Was mich aber teilweise irritiert ist, wie du oder 4stroke bei boost über 1600MHz mit Spannungen >1,1V unter 220W bleibt.

Sobald ich meiner ohne den Hbm-Takt anzufassen, Spannungen in dem Bereich gebe schießt sie mir immer an die 300W.
Wenn ich sie dann über PT runter ziehe geht auch der Takt wieder runter.

In SWBF2 DX11 Modus habe ich auch mit Ultra Settings >110 FPS, bis der Treiber flupp macht :-)

Dann sei mal nicht so verfressen. 100fps reichen doch.
HBM-Controller-Spannung +5mV > P7-Spannung reicht.
(gerade getestet)

- - - Updated - - -

Das wäre wirklich interessant, ob das ganze ne Softwarekalibrierungs oder Hardwareseitige Geschichte ist.

Was mich aber teilweise irritiert ist, wie du oder 4stroke bei boost über 1600MHz mit Spannungen >1,1V unter 220W bleibt.

Sobald ich meiner ohne den Hbm-Takt anzufassen, Spannungen in dem Bereich gebe schießt sie mir immer an die 300W.
Wenn ich sie dann über PT runter ziehe geht auch der Takt wieder runter.

Bei mir 2x 200W bei eff.Takt ca. 1595 !!!
Warte mal ne Minute ich lass mal mein Cf@PT=-20 mit 50fps laufen, dann kann ich Dir zeigen wieviel W ich für Deine fps brauche.

Test 1 i.M. = 2x115W:


Das Erstaunliche ist VDCC, was trotz P7=1020mV und HBM=1025mV sich fast durchgehend 1,10V genehmigt. Daher wahrscheinlich die Grundeinstellung von AMD für P5.
Bei 60%Watt ist der Wirkungsgrad richtig optimal. Da passt die RX56 dann auch gut in die Mac´s.

Zuletzt bearbeitet:
Dann sei mal nicht so verfressen. 100fps reichen doch.
HBM-Controller-Spannung +5mV > P7-Spannung reicht.
(gerade getestet)

- - - Updated - - -



Bei mir 2x 200W !!!
Warte mal ne Minute ich lass mal mein Cf@PT=-20 mit 50fps laufen, dann kann ich Dir zeigen wieviel W ich für Deine fps brauche.

Test 1 i.M. = 2x115W:

Anhang anzeigen 422025

Das Erstaunliche ist VDCC, was trotz P7=1020mV und HBM=1025mV sich fast durchgehend 1,10V genehmigt. Daher wahrscheinlich die Grundeinstellung von AMD für P5.

Ok gut dann nimmt sich das ganze doch nicht mehr so viel. Wobei Du natürlich für später deutlich mehr luft nach oben hast mit CF =).

Ich habe gerade getestet, im Grunde würde sogar +1mV>p7 den gewünschten Effekt erzielen o_O

Das werde ich mal die Tage In-Game testen ob es genauso stabil läuft.

Zuletzt bearbeitet:
Ich habe gerade getestet, im Grunde würde sogar +1mV>p7 den gewünschten Effekt erzielen o_O

Genau, wie Du gesagt hast am Anfang.
Der Spannungscontroller muß nur die Richtung wissen und für P7+HBM-Takt vorgeben.

Genau, wie Du gesagt hast am Anfang.
Der Spannungscontroller muß nur die Richtung wissen und für P7+HBM-Takt vorgeben.

Bei dem Wissen, sind dann die von vielen eingestellten 1,2V für P7 MaxOut eigentlich sinnfrei. Solange man nicht mit Hack über 1,2V HBM-Controll Spannung kommt.

In dem Bereich sollen sich Leute mit Golden Chip + H2O+Chiller betun.
Natürlich wäre P7 1797/1197 HBM 1199/1199 dann sinnvoller.
(HBM>1199 soll wohl auch Probleme machen)

Zuletzt bearbeitet:

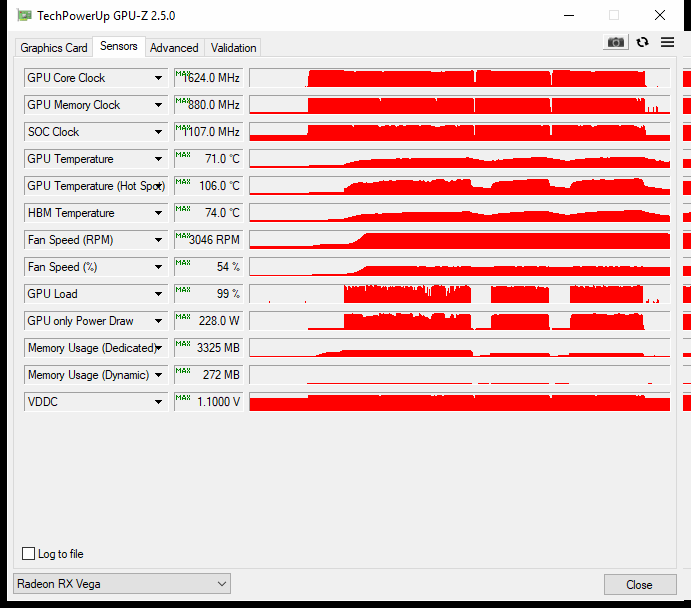

IST PT=+50 ALLTAGSTAUGLICH ?

Nach den guten Tipps von Kintaro habe ich mal Richtung HBM optimiert und im Gegenzug
den P7 + fps-Limit gesenkt. (bei mir Bios 2 und CPU@Stock)

SURPRISE=TimeSpy Test 1 = 88fps (SingleRX56@Stock =41,5fps)
PT=+50 P7 1597/1050 HBM 880/1055----vs.---P7 1587 HBM900 nur mit fps-Limit stabil


HBM-Takt bleibt jetzt konstant = NICE.

Wie sieht das mit real Gamesettings aus ?
--> fps-Limit muß um weitere 5 fps gesenkt werden, um stabil zu bleiben !!!

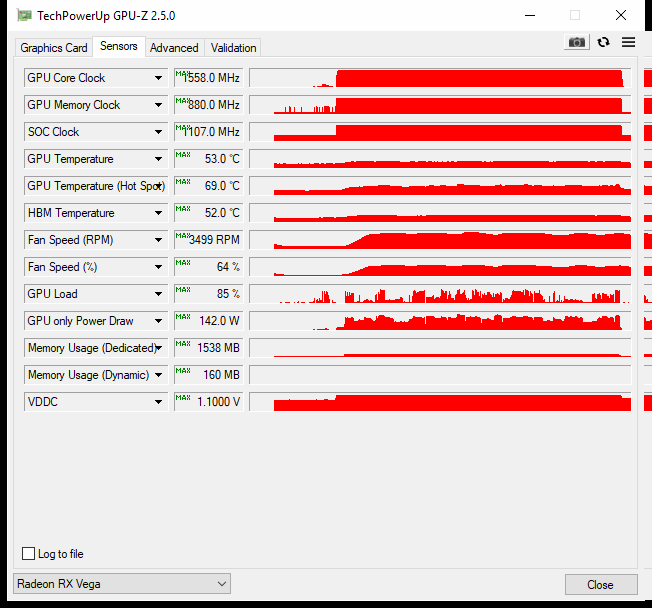

Valley mit 1440p/100Hz-Moni--> 50fps Limit bei Cf


Da spart der Kollege durch das fps-Limit Strom ohne Ende. Passt gut für 24/7 und hat gute min.fps .

Zuletzt noch Stabilitätstest mit der Singlegraka:
Wer eine gute Freesyncrange hat sollte sich bei einigen Games mit 40fps zufrieden geben.
Valley mit 1440p/ULTRA 8xAA

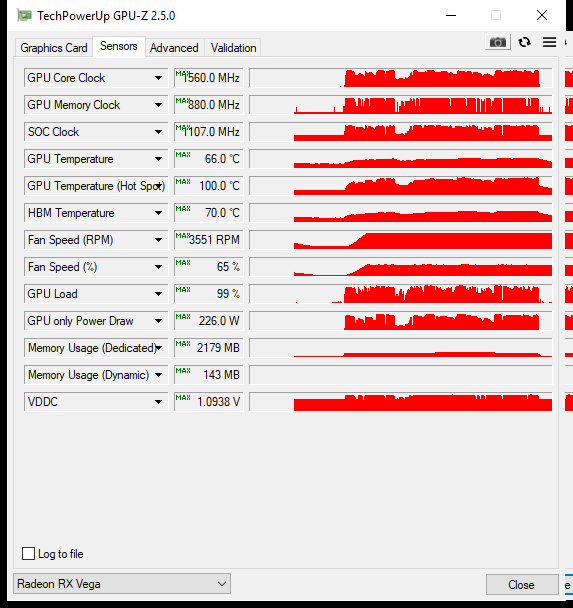

40fps_Single Ultra 8xAA.gif

Endlich kommt der Shadertakt mal ein bisschen aus dem Knick.

Prinzipiell fällt auf, daß mit HBM+5mV > P7 die VDCC bei 1,10V bleibt (obwohl 1,055V eingestellt).
Optimal für die Spawas ?!
Die VDCC=1,10V ist aber überhaupt nicht schlimm solange die HBM-Temp. <70°C bleibt.
P5 muss nicht mehr ausgetrickst werden.
Eine Ausnahme bleibt:

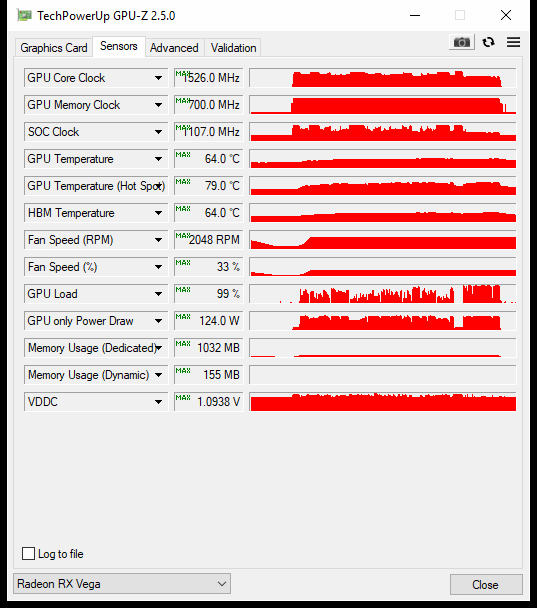

LÜFTER=2000 Setting PT=-20 P6 1477/1004 P7 1512/1020 HBM 700/1020 (gesenkt wg. Cf)
Damit habe ich dann SLI-Notebook-Niveau bei 100fps Valley 1440p/Ultra AA=off (Review mit 1080p)

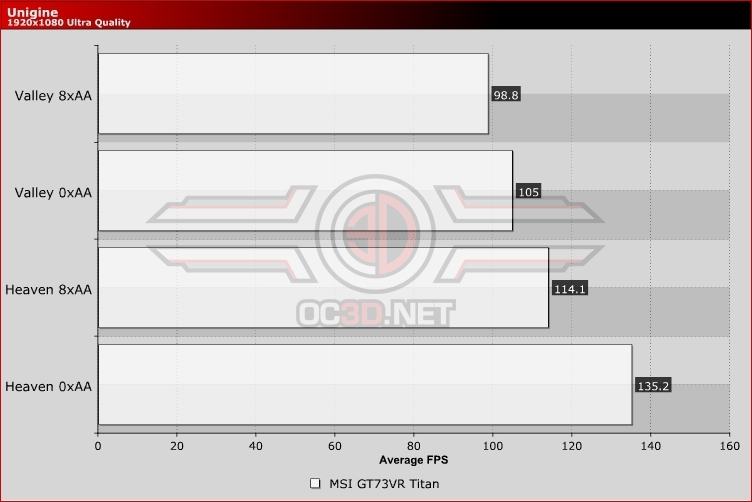

MSI GT73VR Titan SLI Gaming Laptop Review | Unigine | Systems | OC3D Review



@Ragman
Kleinerer P7 mit weniger Spannung scheint optimal zu sein.
Geh evtl. wieder auf P7 1722/1080 HBM 1180/1085 zurück und erhöhe schrittweise PT und senke fps-Limit auf STABIL.(eff.Takt dann 1750?)
Dann sind die Temps und die min.fps optimal.
z.Bsp. SWBF2 mit 90fps-Limit bei min.fps=80 wäre eine Superrange für die Frametimes+Streaming
(dagegen ist 110 : 70 deutlich unruhiger)

Zuletzt bearbeitet:
PT50 nicht alltagstauglich ;)

Sers,

hab heut die Luftführung etwas ummodifiziert, d.h. einen neuen Spoiler aus Hartschaum bei der Ref-Air vor der Slotblende eingebaut, ausserdem hab ich wieder das Airbios drauf weil man für 24/7 einfach bessere Settings über P5 hinkriegt. Auch bekomme ich jetzt den HBM bei Bedarf auf über 1100MHz, ergo mal schaun was so bei Timespy rauskommt (reines Benchsetting):



:d;)

Sers,

hab heut die Luftführung etwas ummodifiziert, d.h. einen neuen Spoiler aus Hartschaum bei der Ref-Air vor der Slotblende eingebaut, ausserdem hab ich wieder das Airbios drauf weil man für 24/7 einfach bessere Settings über P5 hinkriegt. Auch bekomme ich jetzt den HBM bei Bedarf auf über 1100MHz, ergo mal schaun was so bei Timespy rauskommt (reines Benchsetting):



:d;)

WOW
Ich bin immer wieder begeistert, was Du mit Deinem Modd für Temps/W schaffst.

Schau Dir mal bitte meinen Post oben an.
Durch den Tipp von Kintaro mit HBM>P7-Spannung ist es eigentlich jetzt besser mit durchweg niedrigen Spannungen zu arbeiten.

Fallst Du magst bitte mal testen.
P7 1639/1080..1100 HBM1120/1085..1105
Bei mir boostet Der von ganz alleine über P7, so daß Du auch wieder über 1650 kommen müßtest bei besserer Temp/W.

- - - Updated - - -

Bei Timespy bekomme ich nicht mehr raus als die 53,xx fps wie mit PT+20=260W Chip Power. Letzter versuch PT+30=280W, P6 1612/1100 P7 1632/1130 HBM 1050/1100. Punkte steigen nicht mehr nur verbrauch. Die Karte läuft dann zwischen 1,06-1,09v bei 1600mhz also geht vielleicht gar nicht auf P6/7?

Hallo bB,
bei Dir limitiert der HBM-Takt. Lt. Kintaro HBM>P7-Spannung (+5mV reicht)
Für 54+fps sollte 54x20 +20Reserve = 1100 HBM-Takt erforderlich sein.

Wenn Du magst bitte mal testen:
P6 1597/1070 P7 1632/1080..1100 HBM 1100..1120/1085..1105
Wenn HBM auf 1120 kommt hättest Du dann ähnlich viel Luft bei den fps wie 4stroke.

Das wird mit Dir + 4stroke ein Kopf an Kopf Zieleinlauf.

Zuletzt bearbeitet:
Ich habe jetzt auch nochmal ein paar Timespy-Runden laufen lassen.

Bei meinen Versuchen wollte ich herausfinden wie sich z.b. HBM mit über 1100MHz für SOC-Takt 1199MHz auf die Performance auswirkt.
Außerdem bin ich mit meinen Einstellungen noch mal etwas in Richtung Effizienz gegangen.

Mein neues Set für 24/7 250W PT+50 ist nun P6 1557MHz/1000mV P7 1652MHz/1050mV HBM 1150MHz/1055 SOC 1199MHz:


Im Vergleich mein 24/7 250W mit HBM 1100MHz/1055 SOC 1107MHZ:


Nachdem ich mit den Spannungen weiter runter gegangen bin habe ich ein neues Set mit 24/7 220W gefunden, dafür musste P7 wieder etwas runter.

Set 220W PT+50 P6 1547MHz/950mV P7 1642MHz/1000mV HBM 1150MHz/1005 SOC 1199MHz:


Im Vergleich 24/7 220W mit HBM 1100MHz/1005 SOC 1107MHz:



Insgesamt unterscheidet sich die Performance zwischen den Einstellungen nur minimal. Der höhere HBM mit SOC 1199MHz hat mich jeweils reproduzierbar nach mehreren Läufen einmal über 49FPS bei 220W und über 50FPS bei 250W gehieft.

Noch höhrere Taktraten haben keine mehr Performance gebracht. P7 1702MHz/1195mV mit dann effektiv 1685MHz kam nie über die 50.6FPS, hat sich aber 310W gegönnt :d.

Entweder habe ich damit das Ende der Fahnenstange für RX56 erreicht oder irgendwas limitiert bei mir noch.

Zuletzt bearbeitet:
Hallo Kintaro,
in welcher Zeitzone bist Du eigentlich unterwegs ?

Schön, daß mal wieder was zum Gucken da ist.(mein Kaffee ist gerade fertig)
VEGA ist schon ein schönes Spielzeug und die States eine Wundertüte.
Da war ja Polaris gar nichts dagegen.

Eigentlich müßte der Mittelweg der Beste sein.
Mit weniger HBM hast Du mehr Watt für die GPU übrig.
Für 55fps brauchst Du ca.55x20+30Reserve= 1130 HBM-Takt.

Der geht manchmal mit dem Takt nicht hoch, wenn der HBM limitiert.

Du hast auch einen Golden Chip.
Vllt. reicht ja P7 1597/980 HBM 1130/985 aus.
Wenn Der wie bei mir boostet bist Du dann wieder über 1600.

Zuletzt bearbeitet:
Hallo Kintaro,
in welcher Zeitzone bist Du eigentlich unterwegs ?

Schön, daß mal wieder was zum Gucken da ist.(mein Kaffee ist gerade fertig)
VEGA ist schon ein schönes Spielzeug und die States eine Wundertüte.
Da war ja Polaris gar nichts dagegen.

Hallo GerryB,

Ich bin in Deutschland unterwegs ^^.

Ich komme unter der Woche nur meist spät Abends dazu mich an den PC zu setzen.

Da sagst du was, Wundertüte trifft es ziemlich gut. Nach 3 Wochen rum probieren hat sich aber mein teilweise etwas entgeisterter Gesichtsausdruck gelegt.

Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
