[Sammelthread] AMD RX VEGA Sammelthread + FAQ

AMD RX Vega Sammelthread + FAQ




Die technischen Daten der AMD Radeon RX Vega in der Übersicht:




Was zur Netzteilleistung: Einige User haben mit Netzteilen bei einer Leistung um 500 Watt von Stabilitätsproblemen berichtet, nach Tausch auf ein NT mit einer Leistung um 700 Watt sind diese behoben worden, die Empfehlung von AMD als Minium ein NT mit 750 Watt Leistung zu verwenden, scheint hier in der Praxis sehr relevant zu sein. Es empfiehlt sich außerdem zwei getrennte Stränge der 8-Pin Stecker vom NT zu verwenden.

User Erfahrungen und Empfehlungen/Ergänzungen:

VEGA-FEATURES
- Shader Insintrincs (nur unzureichend bei den Dev´s eingesetzt)
- TressFX (performant)
- AMD-Schatten (performant und präziser als GW)
- VR (Cyan Room stark verbessert)
- Async Compute (flexibel + performant)
- DX11 (bei 1080p stark verbessert)
- Tess. ( bis 16x besser als 1080)
- Mining (eigene Liga)
- Bios (V56-->V64LC bei Bedarf - nur Ref.)
- Wattmann (Hardwaresettings: Profile+OSD+Chill+Tess.-opt.+fps-Limiter+Framepacing+flex.Sync)
- Undervolting (7..10%)
- Energieeff. (Bsp. RX56 UV Bios 2 PT-10 = 138W)
- ALLONE STANDING FEATURES
primitive Shader (kommen 2018 nach und nach)
HBCC (bei 32GB bis zu 20GB - sinnvoll für echte 4k-Texturen und im prof. Bereich z.Bsp.TByte-Punktewolken aus Scan + 4k HDR-Videoediting)
Freesync 2 (Tonmapping im Monitor entfällt --> schnellere Darstellung+weniger Lag und preiswerte+lieferbare Monitore HDR600)
HDR10 (FP16-10bit - bei PASCAL NA)
FP16 ( 2x16 gleichzeitig)
- P/L (Bsp. RX56= 1070, RX64= 1080 - Customs +59,-€; 2x RX56ref.= Ti6GBs; 2x RX64LC= Txp, 2xFE<Tv)
- Lieferbarkeit (noch nicht top)
- Treiber (low level ready - Dev´s sind noch nicht Alle ready)
- Ref.-Karten (Kühlerqualität gegenüber Polaris stark verbessert)
- Wakü. (lieferbar - ab RX64 zu empfehlen bei OC)
OVERCLOCKING
- Chiplotterie (wie immer, aber sinnvoll )
- eff.Takt ( mit UV+ OC+PT >100 gegenüber Reviews - PT mit Bedacht einsetzen, i.d.R. UV besser;
VEGA mag es COOL-->Lüfter+Zieltemp.!)





Aktuelle Treiber: noch keiner, nur Beta:
Radeon Software Crimson ReLive Edition for Radeon RX Vega Series Release Notes


Radeon Software Crimson ReLive Edition 17.8.1 Release Notes


Radeon Software Crimson ReLive Edition 17.8.2 Release Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.1-Release-Notes


Radeon-Software-Crimson-ReLive-Edition-17.9.2-Release-Notes


Radeon Software Crimson ReLive Edition 17.9.3 mit verbesserter mGPU-Unterstützung - Hardwareluxx

Radeon Software Crimson ReLive Edition 17.10.1 Release Notes



Radeonâ„¢ Software Crimson ReLive Edition 17.10.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.10.3 Release Notes


Radeon Software Crimson ReLive Edition 17.11.1 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.2 Release Notes


Radeonâ„¢ Software Crimson ReLive Edition 17.11.3 Radeon RX Vega Hotfix Release Notes


New Version Adrelanie
Radeon Software Adrenalin Edition 17.12.1 Release Notes



Treiber für Mining:
Radeon Software Crimson ReLive Edition Beta for Blockchain Compute Release Notes

Anmerkung: User haben berichtet, dass im Gegensatz zum Beta Treiber mit dem Mining Treiber CrossfireX aktivieren lässt!

Bzgl. CF Support hat AMD in Aussicht gestellt, das dieser zu einem späteren Zeitpunkt in gewohnter Form wieder zur Verfügung steht:
"There is no difference regarding CF but as we said previously, it's support for RX Vega will come at a later point."

Tool zum Boisflash:
ATI Winflash - Download - CHIP

Und Bios Kollektor
VGA Bios Collection | TechPowerUp

[/B][/B]Tool zum einstellen der P-States:
WattTool: A simple tool that combines overclocking with VRM monitoring/tweaking for RX 400 series

Tutorial zum Watt tool:
Vega 56 OC + UV gut oder Müll? - YouTube

saaphire trixx funktioniert offiziell mit vega
SAPPHIRE Technology

Custom Karten: noch keine ab Oktober 2017

Radeon RX Vega 64 56: Die Custom-Design-Situation ist ein Chaos

Asus ROG Strix RX Vega64 O8G Preview - YouTube

RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK by user pickebuh
[Guide] RX VEAG64 Umbau auf Morpheus 2 Core Edition von RAIJINTEK

User BerntBrandon gibt folgendes zu bedenken bzgl. RX Vega56/64 und Raijintek Morpheus II Core Edition

Anscheinend ist die Kombination aus RX Vega56/64 und Raijintek Morpheus II Core Edition nicht zu empfehlen.
Das Problem bei montierten Morpheus II Core Edition ist eine gegenüber der GPU ca.65°C und HBM ca.70°C Temperatur stark erhöhte HotSpot Temperatur, teilweise in einen bedenklichen bereich von weit über 90°C. (Temperaturen sind je nach Belüftung und Last abweichend)
Der Referenz Kühler weißt keine so hohe Abweichung auf. 4Stroke hat Werte zu Verfügung gestellt.
Mehr vergleichswerte ob vom Referenz Kühler oder anderen sind erwünscht, gemessen wurde mit: Unigine Valley Benchmark @ DX11, Quality:Ultra, AA 8x, 1920x1080p, bitte die GPU /HBM/ HotSpot Temperaturen und GPU Chip Power angeben.

Die Ursache des Problems ist anscheinend das der Morpheus II im Gegensatz zum Referenzkühler nur mit einer relativ kleinen Fläche direkt auf dem Vega10 Chip aufliegt.
Was ein vergleich der Verteilung von Wärmeleitpaste auf Referenzkühler und Morpheus II Core Edition aussagt.

Morpheus: Anhang anzeigen 417227
Referenzkühler:Anhang anzeigen 417228

Vermutet wird das der Morpheus II Core Edition einen leicht konvexen schliff hat, wenn das so ist hat das gute Gründe und wäre kein Mangel!
Raijintek wurde auf Facebook gefragt ob die Kupferbasis des Morpheus II Core Edition plan ist, wenn eine Antwort vorliegt wird das hier ergänzt.

Das soll keine Kaufwarnung sein, es sollte aber beachtet werden das der Morpheus II Core Edition vom Hersteller nicht für die RX Vega56/64 freigegeben ist!

User Beitrag original lüfter von rx64@lc als pull betrieb:
hier das bild von push/pull betrieb.

wie man vll sieht ist der original lüfter von rx64@lc als pull betrieb verlegt von mir und der push lüfter ist ein nzxt air rgb 140mm.

und den nzxt lüfter steuere ich über den msi tool command center, da ich den lüfter direkt an das mainboard angeschlossen habe.

den original lüfter steuere ich natürlich über wattman.

Falls die Karte fiept eine Lösung von User ragman1976:

Vielleicht ergänzend falls es immer noch fiept:

Gehäuse aufschrauben und den Stecker im Bild (roter Kreis) abziehen. Somit ist zwar die Beleuchtung (Schriftzug und Quadrat im Eck) aus, aber das Fiepen, bei mir zumindest, gänzlich verschwunden.

Anhang anzeigen 426044

Gruß






Test/Multimedia:
AMD Radeon RX Vega 64 und RX Vega 56 im Test - Seite 46

AMD Radeon RX Vega 64 und Vega RX 56 im Test: Heiße Vega?

Seite 4: Radeon RX Vega 64 Liquid Cooled - Vergleich mit Nvidias GTX 1080 (Ti) - GameStar

The RX Vega Liquid Edition Review - YouTube

UV mit Vega im Test:
AMD Radeon RX Vega 56 und Vega 64 im Undervolting-Test - Hardwareluxx

TechPowerUp GPU-Z v2.3.0 Released | techPowerUp

user Review:

[User-Review] XFX AMD Vega 64 Air - Unboxing und Einbau

Aktuelle Preise:
amd rx vega bei idealo.de

Overclocking guide:
RX Vega 56 Overclocking Undervolting GUIDE - YouTube

Overclocking Ergebnisse user: (Auszug, beste Ergebnisse)
Fire Srtike vega64 Grafik Score 23124 OC: 1750mhz 1750/1015 @Holzmann
Pic-Upload.de - strike.png

Fire Strike vega64 Grafik Score 24421 stock @RoughNeck mit vega 64 LC
Forum de Luxx

Fire Strike vega64 Grafik Score 24651 OC: 1752/1070 stock @Shevchen
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION
Generic VGA video card benchmark result - Intel Core i7-4930K,ASUSTeK COMPUTER INC. RAMPAGE IV BLACK EDITION


25235 GPU Score @DerEisbär
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i5-6600K,ASRock Z170 Gaming K4


20423 GPU Score Vega56 Undervolted Vega 56, Eingestellt 1700 Mhz Core, 900 Ram, 850mv Vcore, PT 50% @salzcracker
Bild: vegaturbowruvk.jpg - abload.de

24299 GPU Score Vega56 1750-1200mV/1100 HBM mit 64 LC Bios @Spankmaster

26115 GPU Score Vega64 1655/1100 HBM @iLLuminatusANG
AMD Radeon RX Vega 64 video card benchmark result - Intel Core i7-6700K,ASUSTeK COMPUTER INC. Z170 PRO GAMING

25490 GPU Score Vega 64 lc P7: 1752 MHZ/1240mV HBM: 1150MHz/1005mV @ragman1976
AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)



Superposition Score vega64 4536 OC: 1750mhz/1015 @Holzmann


Superposition Score vega64 4259 OC: 1700/1100 @Shevchen
Forum de Luxx
Superposition Score 5078 mit VegaLC @ignis
Pic-Upload.de - Superposition_Benchmark_v1.0_5078_1503375389.jpg

Superposition Score 5006 vega64 OC@G3cko
XFX Vega 64 @ EKWB
GPU-P6 1600MHz @ 1080mV
GPU-P7 1660MHz @ 1150mV (real liegen "nur" 1630MHz an)
HBM2 1100MHz @ 1050mV

Super Position Score 5220 1750mhz@hbm2@1100mhz mit 64LC @crynis
http://saved.im/mja5otq0azjl/04-09-_2017_01-14-51.jpg

Super Position Score 5311 Vega64 mit 1780 mhz und HBM 1150mhz / Bios von der Vega LC version. GPU UV 1080 mVolt.
Treiber 17.9.1 @Motkachler
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 16

Super Position Score 4434 mit Vega56 1750-1200mV/1100 HBM / mit 64 LC Bios air @Spankmaster

Super Position Score 4827 Vega56 1680/1100 @ 1,05V (Vega64 Air Bios). Effektiv liegen 1,05V an durch den VDrop, Wattmann eingestellt 1712 GPU Takt @Spankmaster
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 64

Superposition Score Vega 64 LC 5359 OC: 1741/1150 @blazethelight

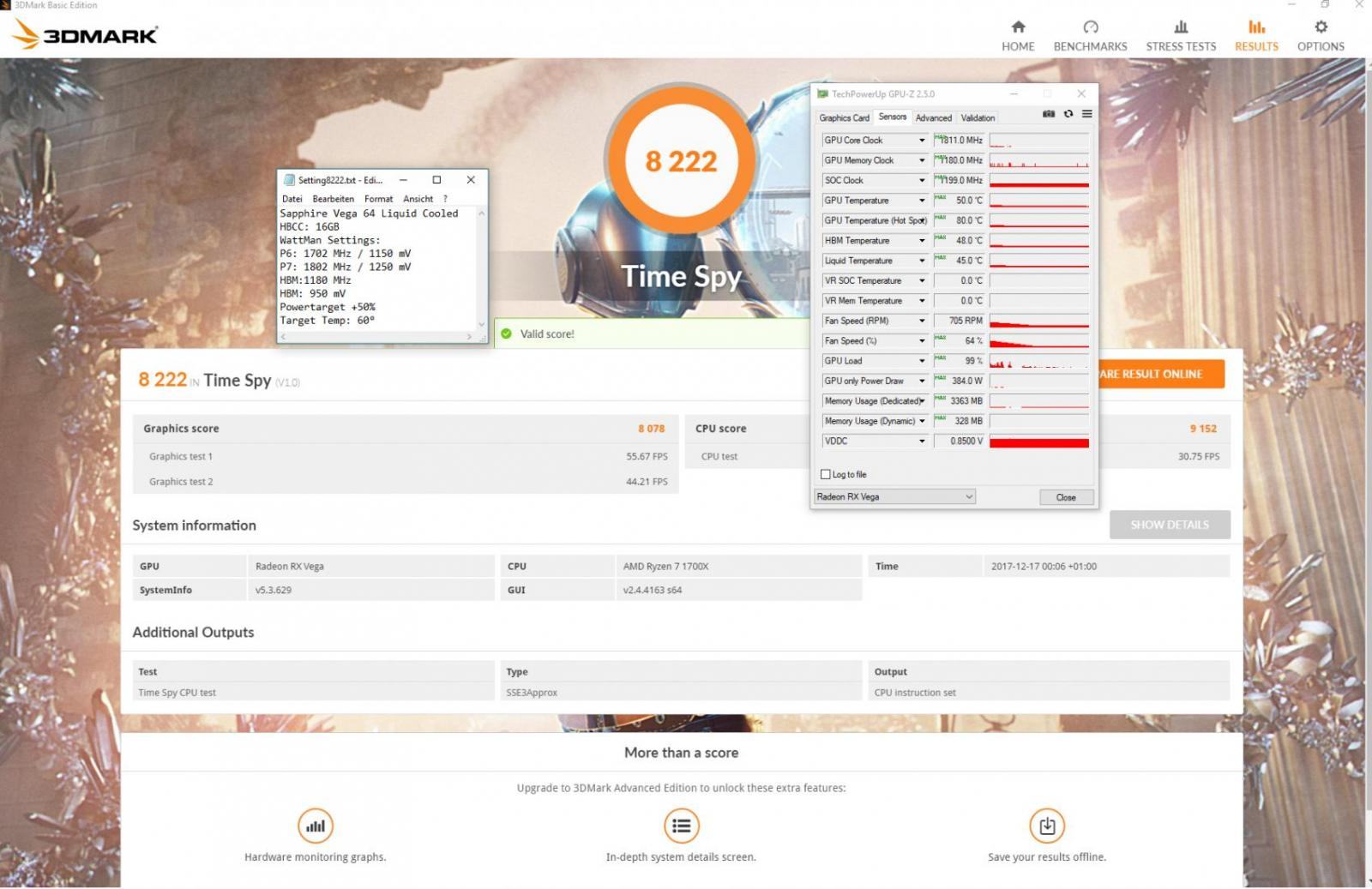

Auf User Wunsch wird die Übersicht auf Bench: Time Spy aufgebohrt, entsprechend höhere Scores werden hier nachfolgend eingetragen :




Für die Analen tu ich doch alles :bigok:

Hier noch ein weiterer Versuch - wobei ich mit P6 noch nicht hoch genug bin?

Sag mir doch einfach direkt, was ich einstellen soll :cool:

Habe HBM von 1150 auf 1180 erhöht.

Die 56 / 45 FPS schaffe ich auch noch...

Anhang anzeigen 421180



Heute Morgen ging es in die nächste Runde, die 55 FPS Grenze in TimeSpy Grafiktest 1 lies mir keine Ruhe :-)

GPU: RX Vega 64 lc
BIOS-Typ: lc Performance Mode
P7: 1740 MHz
HBM: 1150 MHz
PT: +50
GPU only Watt: 318 W
CPU-Takt: 4500 MHz
Ram-Takt:

Macht Grafiktest 1 55,1 FPS (Grafikscore 8015):

AMD Radeon RX Vega 64 Liquid video card benchmark result - Intel Core i5-4690K,MSI Z97 GAMING 5 (MS-7917)






Last but not least

eine Einstellungsempfehlung mit freundlicher Unterstützung von User GerryB mit Fokus auf Leistung bei möglichst geringem Verbrauch für 24/7:

@Holzmann >5366

24/7-SETUP für REFERENZKARTEN

Ziel:
Bei realem Gaming soll die Air-Graka mit ca. GPU 60°C betrieben werden.
Damit ist eine Gute Effizienz bei niedrigen Spannungen möglich.
Benchmark-Scores sollen damit nicht erzielt werden = unwichtig.

Zusammen mit fps-Limit verwenden!
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.
DAS FPS-LIMIT SOLL DIE TEMPS+WATT BEGRENZEN.

CPU+RAM auf Stock und NUR Wattman benutzen.
Vorher ein ausreichendes NT einbauen bzw. das Vorh. auf Eignung checken.
Instabile Systeme und inkompatible Tools müssen ausgeschlossen werden !

WATTMAN
Wattman-Profile 851+951+1001 und 1051 für LC und 1101 für LC-P+P
(Die Namen 851 etc. basieren auf der HBM-Controller-Spannung; für RX56 reicht Bios 2.)

Zieltemp. = 55°C Setzen ! Guter Air-Flow ist Vorraussetzung!(im Thread beraten lassen)

851: RX56(64) P6 1477/875+5mV P7 1617-10/906mV HBM 800+80/851mV (RX64 HBM-Takt 900..980)
Lüfter 1750/2750(2950) PT+50(RX64 PT+10)
901: RX56(64) P6 1477/860+15mV P7 1617-10/912mV HBM 880+40/901mV (RX64 HBM-Takt 945..1020)
Lüfter 1750/2950(3200) PT+50(RX64 PT+10)

951: RX56(64) P6 1477/925+5mV P7 1617-10/960mV HBM 880+40/951mV (RX64 HBM-Takt 980..1080)
Lüfter 1750/3250(3500) PT+50(RX64 PT+10)
1001: RX56(64) P6 1477/950+5mV P7 1617-10/1010mV HBM 880+40/1001mV (R64 HBM-Takt 1020..1140)
Lüfter 1750/3750(4000) PT+50(RX64 PT+10)

LC1001: RX64LC P6 1577/975..985mV P7 1632..1657/1035mV HBM 1080..1140/1001...1037mV PT+50
LC1051: RX64LC P7 1672..1682/1060mV HBM 1080..1140/1051mV PT+50
LC1101: RX64LC(P+P) P7 1687..1692/1080..1110mV HBM 1080..1150+/1101mV(mit P+P) PT+50
Hinweis: Alle instabilen HBM fallen sofort auf! Vor dem Testen reduzieren.

Customs (Devil, Nitro, Strixx etc.) dürften ungefähr wie LC laufen. Vorsichtshalber P6+5..+15mV und P7-Takt -10, PT +10..+20..+40(testen).

Spiele: sinnvolle Settings für AMD
- Umgebungsverdeckung (HBAO+) AUS oder niedrig (Testen, was die besten fps/Watt bringt)
- Tiefenschärfe (DOF) AUS
- Kantenglättung (AA) mit TAA= niedrig (ältere Games mit SMAA oder FXAA)
- falls nur MSAA verfügbar, max. 4x MSAA (oder MLAA im WAttmann)
- Auflösungsskalierung > Standard ist VSR, daher kann dann MSAA entfallen.
- Film-xyz AUS
- Bloom+Blur AUS
- Details von Ultra-->Hoch (reduziert i.d.R. vor Allem die Details im Hintergrund, entlastet die CPU)
- im Wattman-Gameprofil Tess. auf 6x setzen und AF=8x

Stabilitätstest:
Es ist sinnvoll nach großen OC-Schritten 2-3x längere Zeit zu spielen.
Da greift auch Treiber Tess.=6x.
Benchmarks ala Heaven+Firestrike+TS-Test2 haben keine Bedeutung!!!, weil da Treiber Tess.=6x nicht greift,
daher vollkomen egal ob solcher Benchmark-Quark stabil ist.
Bei schlechter Qualität des DP-Kabels kann das HDMI2.0-Kabel besser funzen.




TIPP #1: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

TIPP #2: Uralte Games bei Problemen besser mit "Ausgewogen" spielen,
da eh nur in sehr niedrigen States(0-1) Aktivität.

TIPP #3: Bei Customs kann bei Experimenten mit OverdrivN-Tool o.ä. die VDDC ausser Kontrolle geraten.
--> DDU abgesicherter Modus, Treiber 17.11.4 installieren, im Wattman bei Graka Einstellungen ZURÜCKSETZEN
--> Neustart, Testlauf = normale Temps ?!, dann erst mit neuen Einstellungen weitermachen.
Die alten Profile löschen/nicht verwenden !

Sonstiges:
Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit dem neuen Wattman-Profil!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting Balanced.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

Bios Modder RX56air-->64air-Bios
Das RX64Air ist am Günstigsten wg. dem niedrigen P5. An alle Bios-Modder der Hinweis, RX56 auf RX64air = PT-5..+10!!! Der Mod ist nicht dazu da, mehr Watt zu verbraten. Er dient ausschließlich der HBM-Übertaktung, mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!

Für RX-Mods mit h2o im Thread beraten lassen. (Da kann LC-Bios mit UV Sinn machen,
aber es sind auch Fälle aufgetreten, wo es Probleme gab!)




DANK
An die Threadteilnehmer Ragman, 4stroke, berntBrandon, Crynis + Holzmann und an BERNIE für die HTPC-Ideen
sowie SATUAN für die gute Range und free-server für das Thailand-Experiment.








User Wash mit einer Vega FE Erfahrung: Vielen Dank

Guten Abend,

nachdem ich mit Gerry einige PM's wegen den Settings ausgetauscht habe, wollte ich mal die Ergebnisse sichern ;)

GPU
  • P7: 1597 MHz @ 1070 mV
  • P6: 1502 MHz @ 960 mV
  • P5: 1452 MHz @ 950 mV
  • P4: 1352 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P3: 1267 MHz @ 950 mV (nicht weiter nach unten ausgelotet)
  • P2: 1137 MHz @ 900 mV (nicht weiter nach unten ausgelotet)
  • P1: 992 MHz @ 850 mV (nicht weiter nach unten ausgelotet)

HBM
  • P3: 1110 MHz @ 1040 mV

Powertarget: +50%

Anbei noch ein LogFile von GPU-Z während TS
Anhang anzeigen 426443

Abschließend:

Nicht jede FE wird den HBM Takt schaffen (habe hier wohl ein gutes Exemplar ergattert ^^)
BTW: Es handelt sich um eine FE @ Air auf HEatkiller umgebaut (Bilder stehen weiter vorne im Topic)

Ergänzung Thema Monitore:
@Holzmann für S.1

SINNVOLLE MONITOR+VEGA-KOMBINATIONEN

RX56 (+) 2560x1440
RX56(---) 3440x1440
RX64 (-) 3440x1440
RX64-Customs (+) 3440x1440
RX64LC (++) 3440x1440

@Holzmann
Bitte die Zeilen zu 3820x2180 mit auf S.1.
Die Besucher von S.1 sollen nicht mit übertriebenen Erwartungen ne RX64Ref. für 4k benutzen.
Selbst LC ohne P+P ist da an der Grenze.

btw.
meine GPU-Z zu TS
>5101
Valley analog ohne Probs.

fps
HTPC = 83 (mit HBM-Takt 840; Empfehlung bleibt trotzdem HBM@stock-Takt wg. Stabilität)
Low = 86,5
OC = 89

btw.
Bei einer 56+LC ist HBM>950mV = OC, weil der Uncore maßgeblich die W verändert.

btw.
ZIEL ist Gamen am Sweetspot mit ca.<90% Auslastung durch fps-Limit + Gamesettings,
wie Beispielhaft von Ragman in SWBF2 demonstriert.
(h2o wurde auf S.1 auf den Thread verwiesen und nicht explizit auf die Settings,
weil da Reserven bestehen, bzw. der Chip << 40°C ganz anders reagiert.
Siehe Hierzu free-server mit seinem Thailand Experiment. )

UPDATE 11.04.2018 ODT + Reg.file:

RX56 Bios1 975_900 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1460-1495MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P7 1590-1625MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX56 Bios 1 1025_950 HBM max 980MHz SOC 1107MHz GPU-Z max Takt=1510-1555MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

ODT GPU-P7 1590-1640MHz Memory P3 800-980MHz PT 50
Belasteter Verbrauch ~200-220W GPU-only(Spitze)

________________________________________________________________

RX64LC Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1515-1550MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=850-P2=900-P3=915-P4=930-P5=945-P6=960-P7=975

ODT GPU-P6 1600MHz GPU-P7 1620-1650MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64LC Bios 1 1025_950 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1570-1595MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=900-P2=950-P3=965-P4=980-P5=995-P6=1010-P7=1025

Für HBM max 1190MHz SOC 1199MHz, Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=925-P2=975-P3=985-P4=995-P5=1005-P6=1015-P7=1025


ODT GPU-P6 1620MHz GPU-P7 1640-1665MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64Air Bios 1 975_900 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=825-P2=850-P3=875-P4=900-P5=925-P6=950-P7=975

ODT GPU-P7 1600-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~170-190W GPU-only(Spitze)


RX64Air Bios 1 1025_950 HBM max 1190 SOC 1199MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=875-P2=900-P3=925-P4=950-P5=975-P6=1000-P7=1025

ODT GPU-P7 1600-1640MHz Memory P3 945-1150MHz PT 50
Belasteter Verbrauch ~200-225W GPU-only(Spitze)

________________________________________________________________

RX64RedDevil Bios OC 925_850 HBM max 1100MHz SOC 1107Mhz GPU-Z max Takt=1500-1535MHz
Vddc Lastbereich (avg) 0,925-0,9583V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=830-P2=835-P3=840-P4=845-P5=850-P6=900-P7=925

ODT GPU-P6 1501-1531 GPU-P7 1590-1630MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~180-200W GPU-only(Spitze)


RX64RedDevil Bios OC 975_900 HBM max 1100MHz SOC 1107MHz GPU-Z max Takt=1550-1580MHz
Vddc Lastbereich (avg) 0,975-1V

Spannungen(Volt-Offset) für reg.file in mV:
P0=800-P1=835-P2=850-P3=865-P4=885-P5=900-P6=925-P7=975

ODT GPU-P6 1506-1536 GPU-P7 1600-1640MHz Memory P3 945-1100MHz PT 50
Belasteter Verbrauch ~210-235W GPU-only(Spitze)


P6 Takt= ca. 50% +/- zu P7 angepasst (Beispiel= P7 +20Mhz gegenüber Org takt P6 +10Mhz gegenüber Org takt der RD)

Vielen Dank an User "DEVIL" für die Ausarbeitung und Stabilitätstests der Range für Custom-Vega(Verknüpfung Chip-P5).

________________________________________________________________

Die Spannungswerte für die neue Tabelle können allgemein angewendet werden, auch für Biosmod.

Erklärung für die Min- und Max- Werte:
In diesen Bereichen der effektiv ausgelesenen maximalen Taktraten(GPU-Z) ist ein stabiler Betrieb mit der jeweiligen Vddc-Regelung möglich.
Diese sind zusätzlich noch Temperaturabhängig. Im Vorfeld wurden Erfahrungen für Bereiche zwischen ~40-75°C mit einbezogen.
Es können daher bei eingestellten ODT GPU-P7 etwas geringere effektive Taktraten entstehen, diese dann nur im OC-Umfang versuchen nachzuregeln.
Um seinen stabilen effektiven Takt für jedes reg.file zu finden(eigene Temperatur, Lautstärke Lüfter), zu Beginn erst über GPU-P7 diesen schrittweise(5-10MHz) ausloten.
Erst danach den HBM-Takt schrittweise(10MHz) nach oben nehmen, dadurch wird sich nach und nach der effektive Takt reduzieren(stärke Belastung,Temperatur).
Den ausgeloteten effektiven Takt nach erhöhten HBM-Takt nicht nachregeln um wieder auf den selben Takt wie zuvor mit niedrigen HBM-Takt zu kommen.
Unter Umständen wird das sonst ein unendliches Spiel bis für die eigene Karte der stabile Betrieb gefunden wird.

Es wird sich auszahlen schritt für schritt an die Einstellungen zu gehen.
Mit den niedrigsten angegebenen Werten beginnen.
Danach zuerst GPU-Takt(bis max) dann HBM-Takt, je in 5-10MHz Schritten, nach oben nehmen.

SOC 1199MHz mit HBM-Takt >=1110MHz werden erst mit HBM-Temperaturen <= ~50°C möglich.(h2o)

Für Air die Lüftersteuerung so wählen damit Temperaturen über 75°C Chip vermieden werden.
Bei Bedarf oder Unsicherheit kann im Thread gerne weiter geholfen werden.

Zieltemperatur 50-55 hat sich bisher bewährt. Drehzahl max 2000-3000

Im Grundsatz kann man sagen, je kühler desto bessere Ergebnisse.

Die Einstellungen wurden auf Stabilität im Bench + InGame geteset.
FPS-Limit an/aus(Treiber, InGame)
Tesslation AMD optimiert/6x(Treiber)
AF 16x/8x Gamesettings
Verschiedene InGame Grafikeinstellungen (HBAO, HBAO+, HDAO, SSAO, 3D usw.)

Firestrike, Timespy, Overwatch, SWBF1(DX11), SWBF2, BF1(DX11), DOOM(Vulkan), Starcraft II, DragonAge Inq., Destiny 2, TombRaider(2013), RotTR(2016,DX12), BF4

HBCC vorzugsweise deaktivieren. Bei aktuellen Games nach Tests/Reviews schauen und 12GB bzw. 16GB verwenden.
Ältere Spiele wie z.b. Starcraft II, BF4, TombRaider(2013) produzieren teilweise Abstürze mit HBCC.



Erstellen + Nutzung des reg.file:

1. Wattman auf "Default" zurücksetzen


2. GPU-Z mit Administrator über Rechtsklick öffnen


3. Auf das markierte Symbol klicken um die Bios.rom mit gewünschten Namen zu speichern


4. ODT mit Administrator über Recktsklick öffnen


5. Rechtsklick auf die Titelleiste in ODT und "PPTable editor" anklicken


6. Create new using bios file auf "Open bios file" klicken und die zuvor gespeicherte "Bios.rom" auswählen


7. In der angezeigten Tabelle die Spannungswerte eingeben(rot), (blau) wird durch die Verknüpfung automatisch übernommen.
Taktraten für GPU + HBM nicht verändern für das reg.file. Anpassungen über ODT erfolgen später.
Nach korrekter Eingabe "Save to .reg file" und das reg.file mit gewünschten Namen in gewünschten Ordner speichern.


8. Doppelklick auf das erstellte und gespeicherte "reg.file" und die Aufforderungen bestätigen, danach Windows neustarten.


9. ODT durch Doppelklick öffnen,(grün) einmal "Reset all" und danach "Apply" anklicken um die neuen Werte zu übernehmen.
Es kann passieren das trotzdem noch die original Wattman Vddc-Regelung greift, daher Power Target 1x auf den Wert -1(rot) stellen und mit "Apply" übernehmen.
Danach kann Power Target für die Profile frei gewählt werden und die neue Vddc-Regelung greift.
(blau) vorrangig P7 aber auch P6 für den gewünschten/erforderlichen effektiven Takt nachträglich einstellen und mit "Apply" übernehmen.
Diese Werte können dann als Profile gespeichert werden(Save) und jederzeit entsprechend abgerufen werden (Load)


10. Reg.file wieder rückgängig machen:
Dazu wie in Punkt 4 + 5 vorgehen, bei bestehenden reg.file wird nun direkt die Tabelle angezeigt(hier kann auch direkt ein neues reg.file erstellt werden).
Zum löschen in der oberen Zeile 1x auf "Delete" klicken und die Aufforderungen bestätigen.
Der Treiber wird dadurch schon einmal neugestartet, zusätzlich aber einen Windows Neustart durchführen.
Jetzt ist wieder alles auf default gesetzt.
Wechseln zwischen reg.files benötigt diesen Schritt nicht, dort einfach ab Schritt 7 beginnen.


Nach Treiber-Update oder -Neuinstallation muss wieder Punkt 8 durchgeführt werden.
Nach Neustart einmal in ODT PT -1 übernehmen(apply), anschließend sein ODT-Profile für das entsprechende V-Offset laden und übernehmen(apply).


Angegebenen Max P7 effektiv Takt auslesen und Einstellen.
PC nach Kaltstart/Energiesparen noch einmal Neustart durchführen.
Es können ansonsten zwischen 5-20MHz GPU-Takt fehlen.


Für weiteres vorgehen oder andere Settings in Bezug auf meine Staffelung.
[Sammelthread] AMD RX VEGA Sammelthread + FAQ - Seite 229

Stock-Value Referenz_Vega inklusive Verknüpfungen/Abhängigkeiten:

Danke an alle Threadteilnehmer für die bisherigen und künftigen Erfahrungen/Ideen.
Dank an Ragman + Devil für die Unterstützung.


ODT-Download

OverdriveNTool - tool for AMD GPUs | guru3D Forums

- - - Updated - - -

Zuletzt bearbeitet:
Mein Ergebnis mit dem Setting, bin sehr angetan vom niedrigen Verbrauch+Temp., wirklich gute Arbeit!

Darf ich fragen ob es auslese Fehler gab?

Zum Verständnis warum ich Frage: Alle Karten haben sich bisher bei Taktraten zwischen 1550-1650 190-280W genommen.

Und könnt ihr mir vielleicht sagen wo bzw. wann der spike mit 1,08V Vddc kam?

Danke

@Berni_ATI

Reg.file wäre auch eine Lösung, das würde dir sogar etwas Luft für mehr Takt verschaffen.
Mit standart Anpassung rein über Spannungskurve kommst du schon über die 1420MHz effekitv.

Vergleichswärte wie Reg.file sind aber auch mit Wattman möglich.

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
Was hattest Du für ein PT ? Boost auf 1630 war eigentlich nicht geplant. Evtl. mit HBM980 dann nicht mehr zuviel W übrig für Boost. Du bist ja mit 145W < 166W von bB.

PT liegt bei +15 HBM980 probiere ich mal ...

- - - Updated - - -

HBM bei 980, das wilde Ding boostet immer noch so hoch :d


Moin.

@Holzman

Irgendetwas haut da bei dir nicht hinne. Entweder Auslesefehler oder aber da Wurschtelt dir was rein. Takt<->MAxW/VDDC<->Temp passt nicht.
Für 1630Eff Takt brauch ich P7 1667/1070 (VDDC schwankt dann um die 1.0700 +- max 0,0250) bei dann aber Max W von 250. (bei TS)
Mich interessiert brennend ein TS run damit. :)

mfg

Edit. Lass mal bitte mitloggen und schau mal wo und wie der Takt und die VDDC erscheint.

Zuletzt bearbeitet:

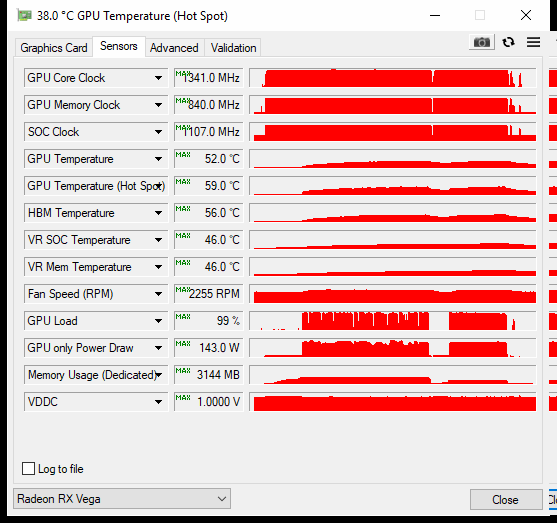

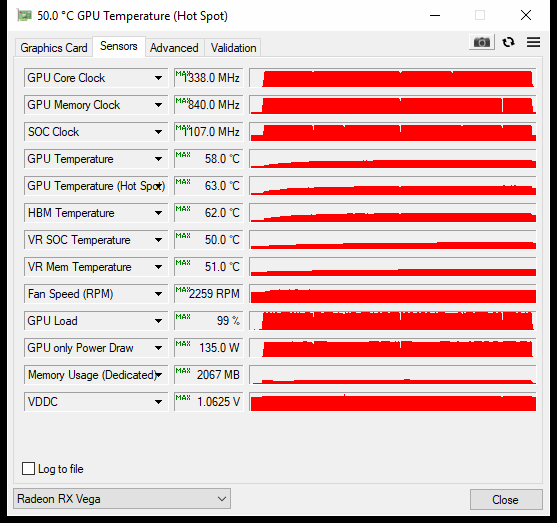

Einmal TS mit dem Setting ;)




Zuletzt bearbeitet:
Geiles Ding. :fresse:

Ist halt stark von der Anwendung abhängig TS hatte ich mit dem aktuellen Setting S.1 noch nicht gemacht, ist doch im Rahmen oder? :)

Absolut. Kanns sogar fast nachvollziehen. :)

@BERNIE
Ich habe nochmal über Deinen Airflow nachgedacht. Das Case mit nur 1x 120 INBLOW ist ja echt ne Krücke. (Deine Neues 1+)
Das Einfachste für JETZT mit dem Alten wäre eine Graka-Tausch ala Remy/Blaze.

Hast Du einen Bekannten mit einer 56 ?
Die 56 hätte den Vorteil von nur 1,2V beim HBM.
Mit dem eingesparten Geld ne AiO für die CPU.
Und den 120er Front gegen eine EK Vardar EVO tauschen. Der hat mehr Druck.
EK Water Blocks Vardar EVO 120 120x120x25mm 3000 U/min 42 dB(A) schwarz | Mindfactory.de - Hardware,
Oder gleich 2x als P+P. Durch die AiO entfällt Dein RearOut-Lüfter, den kannst Du dann quasi mit nach vorn nehmen.




@berntBrandon
Bei Dir ist VRM rel. warm gegenüber GPU.
Das passt bei mir besser.

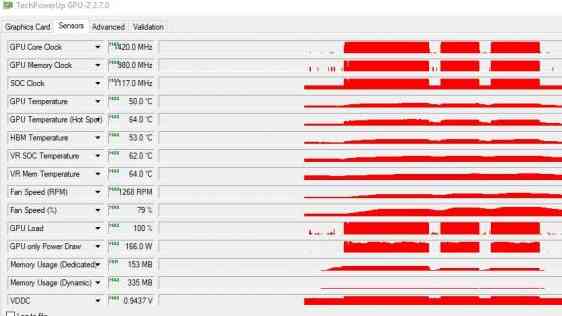

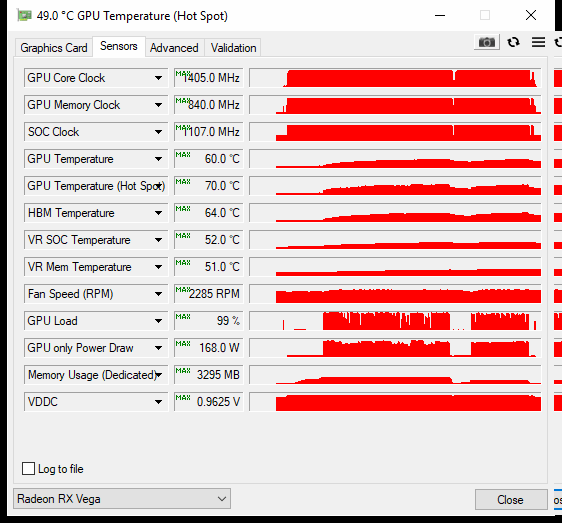

bB bB166W.jpg GBGerry168W.gif
Doch vllt. mal die EVOs testen und die NF im Gehäuse mit verbauen ?



@Holzmann
PT=-10 bis PT=-15 bei 145W war eigentlich für OHNE Boost gedacht.
Das ist erst mal wg. der Stabilität.
ALLERDINGS
Deine neue Graka scheint besonders gut zu laufen, sogar PT+15. Wenn der Boost nicht stört, dann bitte mal Langzeit testen.
Du bist auch kein Einzelfall.

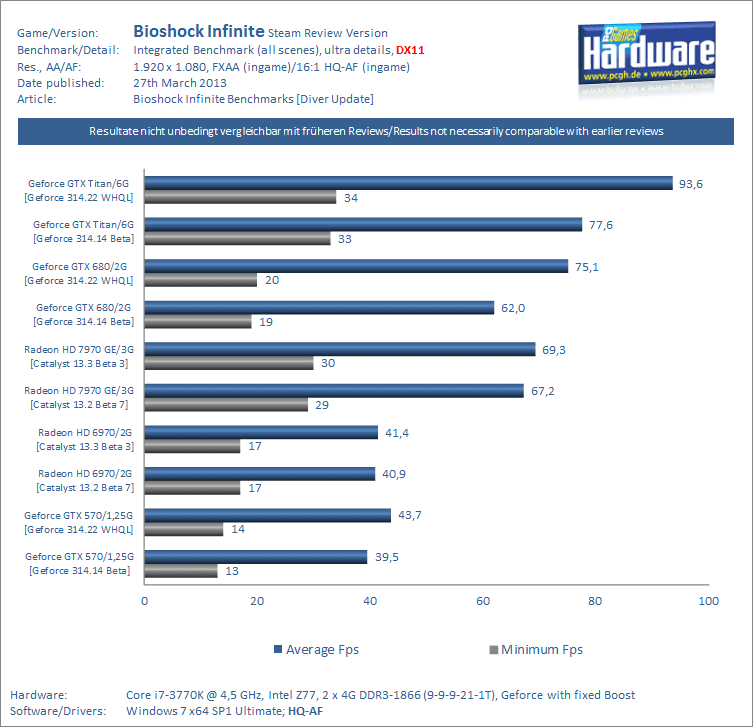

Bei PCGH hat jetzt einer in Bioshock die 2000 geknackt. Die Quali. in der Prod. scheint zu steigen.

Zuletzt bearbeitet:
DafuQ 2000 MHz Core? Die wär ja gut 20% schneller als meine wenn der Takt zu ca. 90% skaliert.

DafuQ 2000 MHz Core? Die wär ja gut 20% schneller als meine wenn der Takt zu ca. 90% skaliert.

Das ist sehr Spielabhängig. Bioshock Infinite bei dem Post + Gamesettings + Auflösung 1080p ?
Vermute mal Alles low und Null bandbreitenlimitiert, so das die GPU boostet o.E. .
Wer weiß wie dann inGame nach dem Ladeboost der Takt war.
Das wäre mal was für User42. Der kommst auch über 1800 bei TS. Da sollte doch bei light Games+Settings was gehen.
Da muss man sicher auch schauen bei welchem Game die CPU>200fps schafft, wenn die die alten Grakas schon bei knapp 100fps sind:



@ Devil+Holzmann
Lüfter@HTPC war eigentlich nicht für 245W gedacht !
Da müßte Ihr den Lüfter auf Normal zurückstellen. (1200/3500 u. Devil 2500)

Zuletzt bearbeitet:
mit pt -10 Lüftrer stock Einstellung


Bei PCGH hat jetzt einer in Bioshock die 2000 geknackt. Die Quali. in der Prod. scheint zu steigen.

Bei 218 GPU only?, ich glaub das ist Fake Gerry, man sieht ja auch das der HBM gewaltig geflattert hat, da wurde irgendein Müll gebencht bestimmt kein Spiel. 1758 sind drinne, aber bei weit über 300w. Bios kann man in gupsterg Thread downloaden. Verlinken tue ich das nicht.

Das max Power Limit liegt bei 386w (Referenz), PT+50 402w und mit OC (bis auf den letzten/stabilen Zahn) mit Peaks bei 486w. Damit erreicht man keine 2GHz. Der Treiber macht vorher einfach zu. Schon nicht bei einer Air mit 70-80°C am HS und irgendeiner Lüfterdrehzahl. Quatsch...lasst euch damit nicht euren schönen Thread hier vermiesen. PCGH halt...

@2084 zeigt an, das er irgendwo mit der Maus auf einen Wert gescrollt hatte, wo sieht man den Mauspfeil? Nirgends...der Wert wurde vermutlich nachträglich eingefügt, wahrscheinlich von einer 1080...

Zuletzt bearbeitet:
@Satuan
Wenn man den Boost nicht ausstellt hat man bei TS-LadeBoost >1600 bei unter max.W . Das hat also erstmal gar nichts zu sagen.
Bei dem Bioshock(PCGH) ging dann auch der Takt gleich ein ganzes Stck. nach unten wo das Gamen anfing. Braucht kein Fake sein.
Wenn Einer im Thread das Game hat, wäre es natürlich schön z.Vgl. .
Ich finds gut Das doch immer wieder neues verrücktes Zeug kommt.
Da gibt es sicher ne Menge alter Games, die man mal wieder anschauen sollte.

- - - Updated - - -

mit pt -10 Lüftrer stock Einstellung

Danke für die Idee HTPC PT= -10 und dazu Lüfter@2400.
Da noch min Lüfter 1500 und Zieltemp. 55°C .
Dann kommst Du auch mit 200W über die Runden.

Wobei ich persönlich bei 200+W doch eher das Low-Setting nehmen würde und bei 240+W das OC-Setting.
Das muss halt Jeder mal für sich testen.

Weil das Interesse doch groß ist und die HBM850mV bei PT= -10 gut funzen, werde ich heute Abend mal noch das HTPC mit in den Txt. für S.1 reinfädeln. Ist halt für Air ne gute Sache.
Die Customs+LC können sich derweil gut mit 1,0V ala Devil helfen.
btw.
Irgendwann kommt der Punkt wo HBM850mV nicht mehr zu P6+P7-Spannung passt!
Daher bei Low+OC nicht vorgesehen.

Zuletzt bearbeitet:
@Satuan
Wenn man den Boost nicht ausstellt hat man bei TS-LadeBoost >1600 bei unter max.W . Das hat also erstmal gar nichts zu sagen.
Bei dem Bioshock(PCGH) ging dann auch der Takt gleich ein ganzes Stck. nach unten wo das Gamen anfing. Braucht kein Fake sein.
Wenn Einer im Thread das Game hat, wäre es natürlich schön z.Vgl. .
Ich finds gut Das doch immer wieder neues verrücktes Zeug kommt.
Ich habe es z.Z. nicht installiert, aber fast 2.1, nee.:)

Hier mal bei 1,06v.


- - - Updated - - -

Einmal TS mit dem Setting ;)
Versuch mal die Version 2.7.0 und den neusten Treiber 18.2.1.

Ich habe es z.Z. nicht installiert, aber fast 2.1, nee.:)
Hier mal bei 1,06v.

Es geht nicht um Gamingtakt sondern nur Boosteffekt bei Nulllast. (unabhängig von W)
Du müßtest mal viele Seiten zurückblättern. Da haben USER42+Ragman mit P7 1800/1200 mit PT+50 rumgetestet zwecks Ahnengalerie für S.1.
Da könnte man TS starten den Anfang überstehen und rausgehen und hätte ein GPU-Z>18xx.
btw.
Manche bei PCGH haben vllt. noch den morepowerReghack drauf und P7/1,25V.

Ich geb Dir naürlich Recht, das ne Air bei 216W Grenzen hat.
Aber seit Dargo wundere ich mich über Nichts mehr. Der hat mit 160W aus seiner LC auch viel gemacht.
Er kommt in Forza da auf 1600@VDDC 0,96V mit P7 1000mV und könnte bestimmt 1700 mit 250W.
Hier mit P7 1000mV
LIGHT-Games ohne große Load (W) sind halt was ganz Anderes.

Zuletzt bearbeitet:
Es geht nicht um Gamingtakt sondern nur Boosteffekt bei Nulllast.
Manche bei PCGH haben vllt. noch den morepowerReghack drauf und P7/1,25V.
Achso, ja meine steigt bei NL auch bei 1720 und mehr ein (kalt). Ich lass lieber HW mitlaufen um mich an gemittelten und max Werte zu orientieren.

Der hat mit 160W aus seiner LC auch viel gemacht.Er kommt in Forza da auch über 1700.
Peaks werden ja nicht festgehalten dafür ist der Treiber viel zu "träge". Die LC hat auch viel mehr Luft nach oben, über stabile Durchschnitttaktraten sagt das aber nichts aus.

Bei der 480 z.B. gibt es 50W oder auch mal 300w auf den Rails zu messen (Peak-Droop). Mit dem gemittelten Messung lässt sich die Leistungsaufnahme über die Rails aber gut abbilden.

So wirds auch bei Dargos Karte sein, die nimmt mal 140w oder aber 345w (Peak mehr), das sie dann bis 1700 boostet ist normal. Darf sie ja.

Wattman nimmt eh nie die Werte die du im manuell eingibst, sondern nur was in der State hinterlegt ist. Dann musst du andere Tools nutzen. So siehst bei meiner wohl aus:
http://www.overclock.net/photopost/data/1659257/1/17/1758bcca_VEGASoft.jpeg

Könnt ja mal das Bios der LC flashen, aber heute wird das nix.:)

Wenn man es genauer nimmt, ist der GFX Clock an die VDD der Stage gekoppelt (z.B. von 0,8 bis 0,9v) und wenn Vega was nicht passt, wirft sie das eigene Gefrickel einfach über den Haufen.

Ich finde die Gigabyte Custom 64 Recht interessant die Igor auch schon auf den Zahn gefühlt hat: Vernunft statt Ãœbergewicht: Gigabyte RX Vega64 Gaming OC im Test, was die derzeit kosten wie ein anderes Thema.

Zuletzt bearbeitet:
@Satuan
Dargo hatte 164W für 1620 bei ner VDDC von 0,96V.
Das kannst Du Dir doch mal FH3 selbst anschauen.
btw.
Dargo hätte mal lieber mit FH3 statt Eff. bei Witcher hier im Thread für sich Werbung machen sollen.
Dann hätte man den Reghack sicher noch mehr in der Breite mitgemacht.
Schön ist FH3=dx12. Ist mir lieber als altes Zeug.
Wobei Reghack ist für 0,96VDDC auch nicht notwendig, wie gerade mit HTPC gesehen.
Man müßte für LIGHT-Games nochmal gesondert P7 17xx untersuchen.

btw.
Jeder kann bei HTPC auch den P7-Takt anheben. das bringt vlt. nochmal eff.Takt +5..+10.
Aber bitte das PT nicht verändern. Das PT ist für den Lüfter fix ! (<180W wäre gut)

Zuletzt bearbeitet:
@Satuan
Irgendwann muss aber auch für normale R56+64 nochmal auf diese Games geschaut werden.
Also falls Einer im Thread FH3 hat mal bitte testen.
Für heavy Games sind Deine >1600 eff. absolut Sahne.

@berntBrandon
Bei Dir ist VRM rel. warm gegenüber GPU.
Das passt bei mir besser.

Das passt eigentlich, da VRM max 80°C die vertragen deutlich mehr. solange es nicht über 90 geht mach ich mir keine sorgen. Für einen vergleich müssten wir schon TS Stresstest heran ziehen oder vergleichbares da es dauert bis sich die VRM richtig aufheizen bzw bis die alles um sich herum richtig aufgeheizt haben.

Und zu Bernis Airflow Problem: denke ein neues Gehäuse ist die einfachste Lösung aber gegen eine LC tauschen wäre natürlich in jeden Fall leiser.

@Satuan
Irgendwann muss aber auch für normale R56+64 nochmal auf diese Games geschaut werden.
Also falls Einer im Thread FH3 hat mal bitte testen.
Für heavy Games sind Deine >1600 eff. absolut Sahne.
Bei 1,06x sicher. Was mich etwas ärgert ist das AMD die States über WM nicht alle öffnet, man kann soviel UV wie wie man will, wenn Vega nicht will geht sie einfach auf State 5. Irgendwie idiotisch für die Allgemeinheit (muss man ehrlicherweise sagen), bei Fiji habe jede einzelne State meinen Bedürfnissen anpassen können. Das machte die Karte verdammt sparsam. Wäre bei Vega sicher auch möglich. Wenn ich mit anderen Tools crampen muss, brauche ich WM dann nicht wirklich.

Igor hat im übrigen seine FE tunen lassen, die dreht jetzt immer minimum mit 800udm, was stabiler sein soll.

Zuletzt bearbeitet:
Das passt eigentlich, da VRM max 80°C die vertragen deutlich mehr. solange es nicht über 90 geht mach ich mir keine sorgen. Für einen vergleich müssten wir schon TS Stresstest heran ziehen oder vergleichbares da es dauert bis sich die VRM richtig aufheizen bzw bis die alles um sich herum richtig aufgeheizt haben.

Und zu Bernis Airflow Problem: denke ein neues Gehäuse ist die einfachste Lösung aber gegen eine LC tauschen wäre natürlich in jeden Fall leiser.

Er hat schon ein NEUES für R2 bereitgestellt.
Würde den Alten aber als 2.Rechner noch ein bisschen zurechtmachen. Wenn Er den 56 Tausch macht
kann Er mit 50,-€ noch lange Spass haben evtl. sogar als 2. = W7-Rechner wie bei mir.
Für den großen W10-Rechner da wäre eh ne LC@P+P sinnvoll . Da hast Du Recht die 38°C bei Crynis sind einfach nur supi. 1099,90€ geht gerade noch so.

- - - Updated - - -

@Satuan
P5 hast Du aber über längere Zeit nur bei Crapp-Games + schlechten Game+Wattman-Settings oder im Beta-Status(auch Tag 0).
Wg. Cf bin ich eh schon wählerisch und kaufe nur gut ausgereifte Sachen zum kleinen Preis.
bzgl.
IGOR macht auch nur was bei uns auf S.1 auch gefordert wird min.Lüfter 1200 und für HTPC 1500
und Zieltemp. niedrig. Ist ja auch klar für Air:
Der Lüfter(zu klein) kann nicht Runterkühlen, sondern max. die Temp. halten. Deswegen muss Aufheizen
unbedingt mit Airflow und Kühlungsvorlauf verhindert werden.
Und die LC ist bei 250W auch schon an der Grenze.


HTPC
NEU mit 910mV Dank Bernie gestern Abend !

Lüfter 1500/2250 Zieltemp. 55°C
RX64 PT= -20..-15(testen Was stabil) und P6 1409/890 P7 1487..1497/910+20 HBM 980/850
RX56@Bios2 PT+20
P6 1477/908+20 P7 1497/910+20 HBM 840/850

TS(80fps@2x125W)

Valley

P5 Spikes sind gut für die VRMs. Da schlafen Die nicht ein. VRM-Temps sind TOP.
!!! avg. VDDC<0,9V, d. h. P3-5 spielen keine Rolle selbst mit eff.Takt <1350 !!!

Zuletzt bearbeitet:
@Satuan
P5 hast Du aber über längere Zeit nur bei Crapp-Games + schlechten Game+Wattman-Settings oder im Beta-Status(auch Tag 0).
Wg. Cf bin ich eh schon wählerisch und kaufe nur gut ausgereifte Sachen zum kleinen Preis.
bzgl.
IGOR macht auch nur was bei uns auf S.1 auch gefordert wird min.Lüfter 1200 und für HTPC 1500
und Zieltemp. niedrig. Ist ja auch klar für Air:
Der Lüfter(zu klein) kann nicht Runterkühlen, sondern max. die Temp. halten. Deswegen muss Aufheizen
unbedingt mit Airflow und Kühlungsvorlauf verhindert werden.
Und die LC ist bei 250W auch schon an der Grenze.
Habe jetzt mal etwas umher gebastelt, auf Basis des Referenz-Bios. Voltage bei 975mV und nicht höher als 947mV. bei ca 1500MHz und 150-160W GPU Only, gefällt mir ganz gut. Ist halt eine XT keine XTX.

Werde es erstmal so lassen, immerhin ergeben 100MHz weniger gleich mal knapp 40-50W weniger:

@Holzmann

24/7-SETUP für REFERENZKARTEN = lowE-Profil (LowEnergie) + OC-Profil(moderates OC) + HTPC

Ziel:
Bei realem Gaming soll die Air-Graka unter GPU 55°C betrieben werden.(OC 60°C)
Damit ist eine Gute Effizienz bei niedrigen Spannungen möglich.
Benchmark-Scores sollen damit nicht erzielt werden = unwichtig.

Zusammen mit fps-Limit verwenden!
!!! Im Zweifelsfall ist fps-Limit im Wattman unter Globale Settings der sicherste Weg !!!
Bei Spielen wo, Das nicht funzt dann sicherheitshalber Vsync nehmen.

Nicht alle RUCKLER kommen vom Übergang auf P5+6+7 mit dem neuen lowE-Profil!
Manchmal ist es einfach Streamen von SSD, das schlechte GAME oder CPU+RAM+Board.
Bitte gegentesten mit AMD-Standard-Setting Balanced.
Ansonsten hilft evtl. eine kleine Erhöhung von Fps-Limit von 3..5 fps.

@Alle Bios Modder RX56-->64
!!! Das RX64Air ist am Günstigsten wg. dem Niedrigen P5 !!!
An alle Bios-Modder der Hinweis, RX56@RX64air = PT0..-5!!!
Der Mod ist nicht dazu da, mehr Watt zu verbraten.
Er dient ausschließlich der HBM-Übertaktung,
mit dem zusätzlichen Goodie vom niedrigen P5= SMOOTH.
Es gelten dann die Einstellungen der RX64air !!!
!!! Das RX64LC BIOS ist für AIR daher sinnlos.!!!
Für RX-Mods mit h2o im Thread beraten lassen.

CPU+RAM@Stock und NUR Wattman benutzen für SAFE Undervolting/Overclocking.
Vorher ein ausreichendes NT einbauen bzw. das Vorh. auf Eignung checken.
Instabile Systeme und inkompatible Tools müssen ausgeschlossen werden !


WATTMAN-SETTINGS

Lüfter 1200/3500 (2500 Devil) inGame mit fps-Limit ist der Lüfter dann auch noch OK
Temp. 85°C / 55°CC
- Bei RX64LC Zieltemp. = ca.50..55° -
!!! UV/OC hängt nur von der TEMP ab !!!

Im Treiber Globale Settings gibt es sinnvolle AMD-Optionen:
Tesselation-->6x , AF-->4..8x (Ist nicht bei Benchmarks, wie 3dMark aktiv)

Settings ABSPEICHERN
Nach Eingeben der Settings im Wattman oben Rechts ÜBERNEHMEN + Profil SPEICHERN.
Dann Neustart des PC`s, damit sicher alle Einstellungen übernommen werden.
(restart64.exe nicht verwenden!)



!!! lowE-Profil: Ist ausgerichtet auf Air@55°C-Gaming !!!
P6=988mV P7=1018mV HBM=1010mV(falls instabil 990mV..960mV bei RX64)
Rx56-Originalbios HBM 950mV bleibt 950mV.Bei mir OK !!!
!!! Das PT muss so gewählt werden, das kein Boost auftritt !!! (ist noch in der Testphase)

RX56 PT+30..35 P6=1532 P7=1577-5 HBM=880..900
RX64 PT0..10 P6=1512 P7=1577-5 HBM=1040..1110
RX64LC PT-5..+5 P6= 1577 P7=1627..37 HBM=1070..1110
Devil PT+15..35 P6 1512 P7 1617..32 HBM=1040..1110
!!! HBM erst als LETZTES vorsichtig übertakten in einem extra Profil+Test !!!
HBM-Takt>1100 wird meistens nur mit h2o < 60°C stabil.



!!! OC-Profil: Ist ausgerichtet auf Air@60°C-Gaming !!!
PT um ca. +5..+10 erhöhen und HBM-Takt auf ganz sichere Werte(-10..-20) zurücknehmen !
!!! Das PT muss so gewählt werden, das kein Boost auftritt !!!

Rx56 P7 1617-5/1025mV (Lüfter +250) mehr ist NICHT eff.
Rx64 P7 1617-5/1025mV (Lüfter +250) mehr ist NICHT eff.
RX64LC PT+20..+45 P6 1632/1018+5mV P7 1672..77/1060mV (mit Push+Pull P7 1687..92/1080mV)
Devil P7 1632..52/1018..25mV (mit Lüfter +250 P7 1672..82/1060..1070mV)
Anschließend HBM-Takt erhöhen, 1110+ ist das Ziel für RX64 wg. SOC 1199 !


HTPC-SETUP Dank an BERNIE (für R56Cf i.d.R. ausreichend; ca. Titan-VOLTA@Stock)
!!! Hierfür ist DRINGEND ein guter AirFlow erforderlich !!! (im Thread beraten lassen)
Lüfter 1500/2250 Zieltemp. 55°C
RX64 PT= -15..-10(testen Was stabil ohne Boost) mit
P6 1409/890 P7 1487..1497/910+20 HBM 980-35..-80/850 (HBM-Takt 900 falls die Temps zu stark ansteigen; Bernie 1+)
RX56@Bios2 PT+20
P6 1477/908 P7 1497/910+20 HBM 840-40/850



Spiele: sinnvolle Settings für AMD
- Umgebungsverdeckung (HBAO+) AUS oder niedrig (Testen, was die besten fps/Watt bringt)
- Tiefenschärfe (DOF) AUS
- Kantenglättung (AA) mit TAA= niedrig (ältere Games mit SMAA oder FXAA)
- falls nur MSAA verfügbar, max. 4x MSAA (oder MLAA im WAttmann)
- Auflösungsskalierung > Standard ist VSR, daher kann dann MSAA entfallen.
- Film-xyz AUS
- Bloom+Blur AUS
- Details von Ultra-->Hoch (reduziert i.d.R. vor Allem die Details im Hintergrund, entlastet die CPU)

Stabilitätstest:
Es ist sinnvoll nach großen OC-Schritten 2-3x längere Zeit zu spielen.
Da greift auch Treiber Tess.=6x.
Benchmarks ala Heaven+Firestrike+TS-Test2 haben keine Bedeutung!!!, weil da Treiber Tess.=6x nicht greift,
daher vollkomen egal ob solcher Benchmark-Quark stabil ist.
Bei schlechter Qualität des DP-Kabels kann das HDMI2.0-Kabel besser funzen.




TIPP #1: Beleuchtungs AUS (kleiner Schalter auf der Rückseite) beseitigt
evtl. vorh. Fiepen der LEDs.

TIPP #2: Uralte Games bei Problemen besser mit "Ausgewogen" spielen,
da eh nur in sehr niedrigen States(0-1) Aktivität.

TIPP #3: Bei Customs kann bei Experimenten mit OverdrivN-Tool o.ä. die VDDC ausser Kontrolle geraten.
--> DDU abgesicherter Modus, Treiber 17.11.4 installieren, im Wattman bei Graka Einstellungen ZURÜCKSETZEN
--> Neustart, Testlauf = normale Temps ?!, dann erst mit neuen Einstellungen weitermachen.
Die alten Profile löschen/nicht verwenden !

DANK
An die fixen Betatester Ragman, 4stroke, Devil, berntBrandon und free-server + Holzmann

WIN WIN durch die niedrigen Temps
Mit P6+7 wie HTPC und Lüfter 1750/2850+ bei Zieltemp. 48°C ist HBM 840-->905/850 bei mir kein Problem. (Lüfter hängt vom AirFlow ab!)
Da sollte bei RX64 auch was gehen. 980-->1020

Bonus = 1fps mehr in TS.

Sowas würde ich als zusätzliches Profil abspeichern, damit man in einem heavy Endlevel
nochmal Performance und min fps zulegen kann. (ala Bernie W2-Manhattan)

Zuletzt bearbeitet:
Neue Settings HBM auf 900 Mhz abgesenkt und Lüfter läuft zwar mit 2250 U7min
wirkt aber wesentlich angenehmer, fast schon "leise" da wohl der Speicher und die gesamte Karte weniger warm wird

@Gerry B kannst gern gegentesten, das Absenken des HBM wirkt sich auf das Geräusch des Lüfters aus.

Hier der ScreenShot und ca. 1350 Mhz stabil ...


Neue Settings HBM auf 900 Mhz abgesenkt und Lüfter läuft zwar mit 2250 U7min
wirkt aber wesentlich angenehmer, fast schon "leise" da wohl der Speicher und die gesamte Karte weniger warm wird
@Gerry B kannst gern gegentesten, das Absenken des HBM wirkt sich auf das Geräusch des Lüfters aus.
Hier der ScreenShot und ca. 1350 Mhz stabil ...

Danke Bernie für die Info. Ich habe den Tweak von Dir ja auch schon mit auf S.1 nehmen lassen.
HBM-Takt 900 ist eine gute Notlösung.
Ich schau mir dann noch Dein GPU-Z an.
Momentan versuche ich gerade meinen Lüfter ideal für HBM-OC einzustellen.
2700 war leider noch nicht genug für längere Zeit Valley. Die Temps gehen immer noch ganz langsam hoch.

Deine Temps scheinen sich echt stabil einzupegeln. Das wäre dann ja genau Das was Du brauchst.
Du kannst ja sicherheitshalber den Lüfter auf 2300 nehmen und inGame testen.
Hast Du mal über den Tausch 64 gegen 56 nachgedacht ? Da hättest Du durch die niedrigere Spannung gleich mehr Luft.

Zuletzt bearbeitet:
Nun, danke schonmal
Mein Ziel wäre selbe Settings, dafür aber auch die 1425 bis 1475 Mhz stabil
und wenns geht die Lüfter nicht dochdrehen zu lassen.
Fehlt also nochmals 75 - 125 Mhz und dies wäre schaffbar mit neuem Gehäuse, mit dem Alten wohl kaum!

Gehäusebelüftung ist sehr schlecht, kannst ja mal meinen Link angucken vom ThermalTake Matrix VX

PS: Lasse mal auf 75 Grad laufen die GehäuseLüfter
und den HBM auf Stock 945

Bild mit deinen Settings und Lüfter des Gehäuse auf 75%




PS:Rechne die 960 mv sind viel zu hoch angesetzt
Bei meinen Settings hatte ich 865 bis 875 mv

Endlich mal eine Ref-Jungfrau ;) mangels Daten weiss ich jetzt erst was meine Mods wie Luftführung, angepasste Die&Kühlerflächen sowie Flüssigmetall wert sind, hier ein Test mit vergleichbarer Last und Lüfterdrehzahl:


Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
