Gibts von euch eine Plexi version eines Rampage II Gene Fusionblocks ?
oooooder anders gefragt, was würde so eine sonderanfertigung kosten ?
EDIT hat gerade eure Problematik mit plexi kühlern herausgefunden, daher gibts von euch auch nur ne POM version und daher kann ich mir auch gleich einen Mips bestellen.
Trotz alledem macht weiter so ich liebe eure maßanfertigungen
dann wäre ja alles geklärt :P ^^

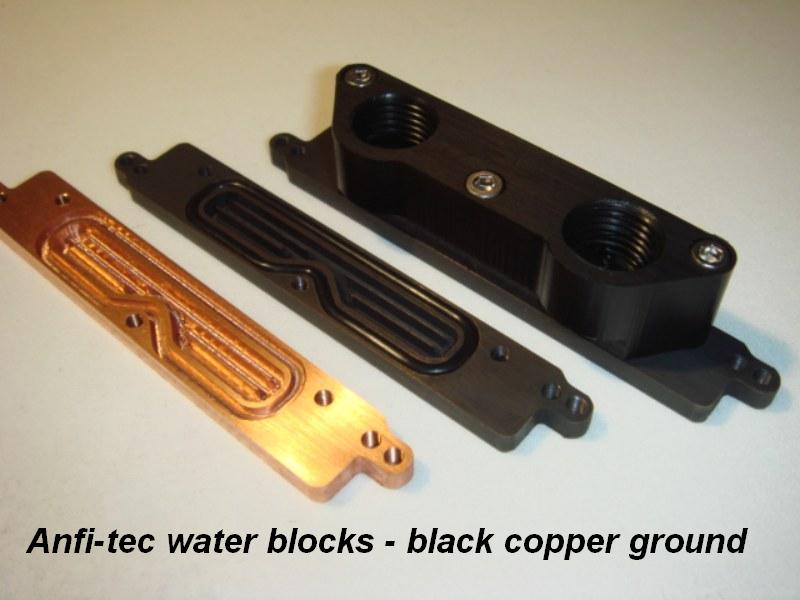

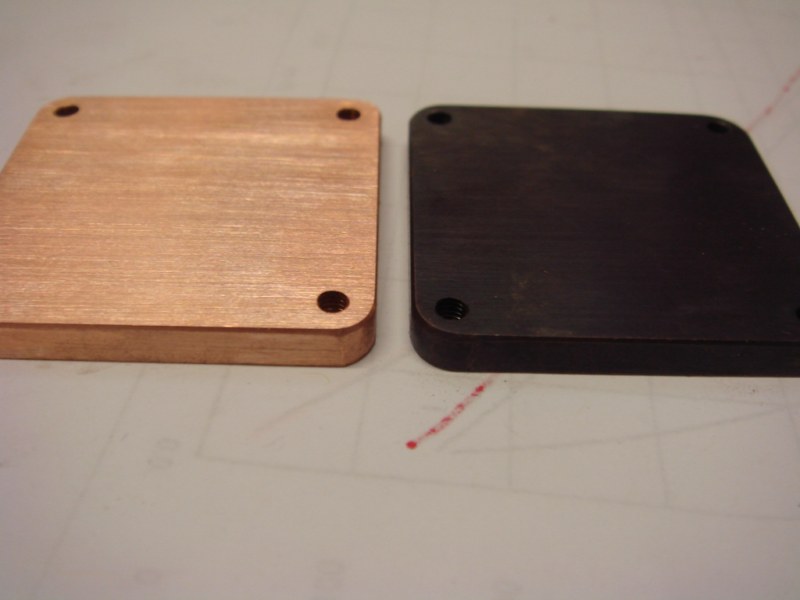

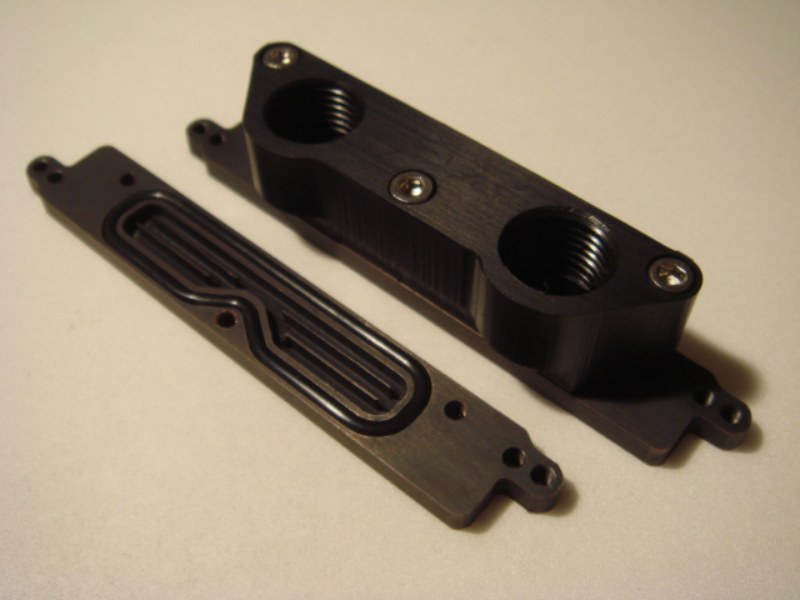

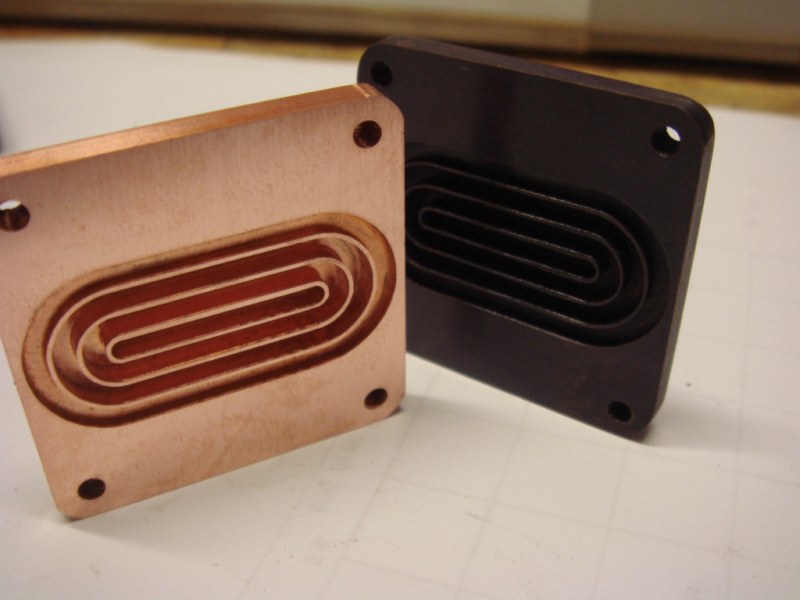

btw...die böden werden chemisch oberflächenbehandelt ganz ohne farbpartikel die die wärmeleistung einschränken
Nach den Chipsatzkühlern sind wir nun auch bei den Spannungswandlern
bei einer beachtlichen Menge an Modellen angekommen.
Atm zählen wir 31 verschiende Modelle.

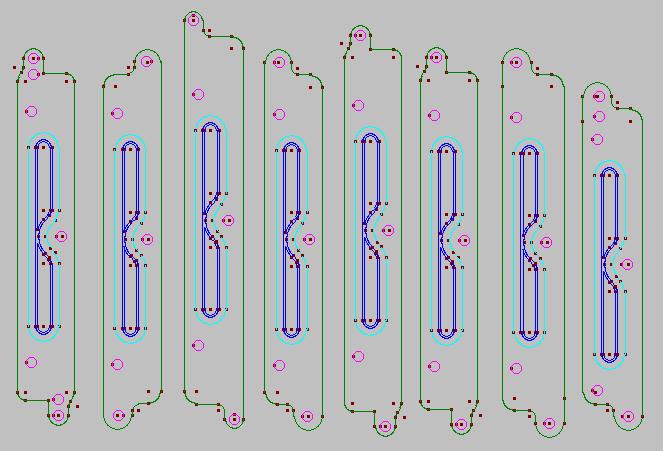

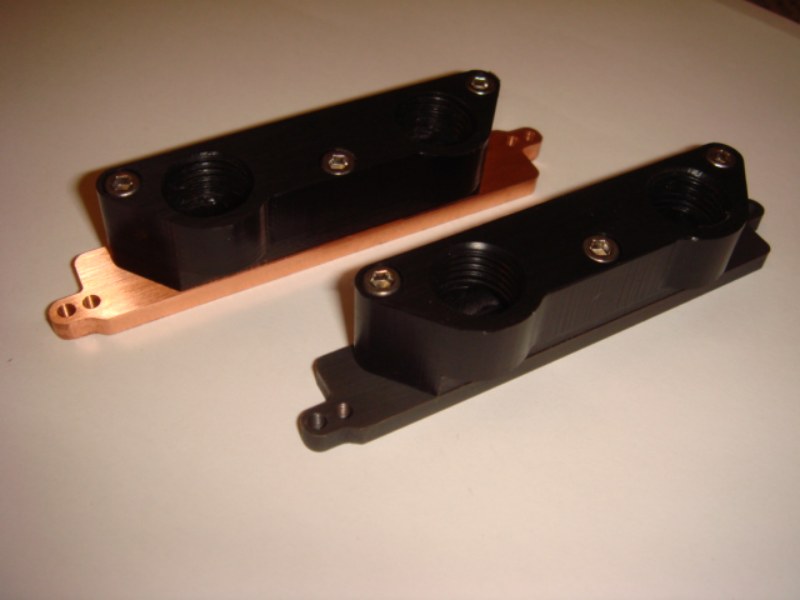

Habe mal änliche SpawaKühler zusammengesammelt:
v.l.n.r. PWM 031, 030, 024, 023, 021, 015, 014, 013
Naja das sind nun schon ein paar und alle mit dem gleichen Deckel..

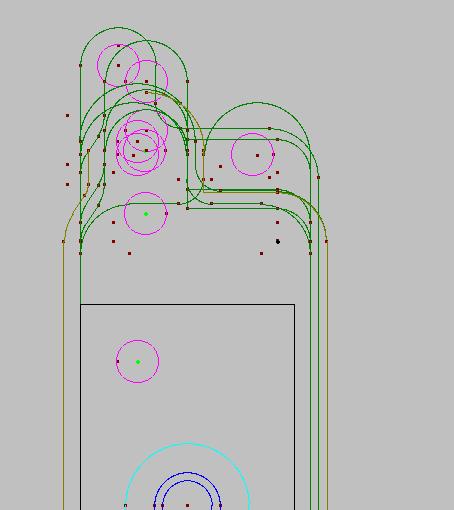

wenn ich die jetzt alle übereinanderlege habe ich die benötigten Lochabstände:
Aber schon recht ätzend wenn man für jedes neue Board einen um 1mm
abweichenden Kühler zeichnen und fräsen darf ...findet ihr nicht auch?
Letzes Woe habe ich mal einen Prototypen mit UCDlaschen gefertigt aber nicht mehr geschafft Bilder zu machen
...ist im endeffekt nur ein beschnittener normaler PwmKühlerboden ^^
so sieht der in der 3D CAD aus:
mit den 3 verschienden Laschen wie bei den UCDs und 4 Montagelöcher...
Ich Habe Finns, schon sehr guten, Deckel noch etwas verfeinert.
Der Boden ist nun 13mm schlank und die engste Stelle des Kühlers
hat eine strömungsoptimierte Querschnittsverengung um den
Flusswiderstand möglichst gering zu halten.

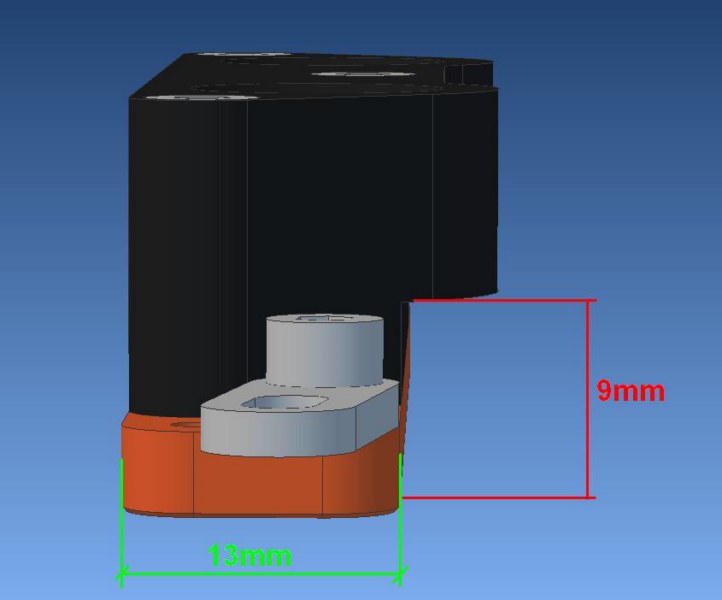

Hier mal eine Schnittansicht:
Der Deckel besteht auf einem Stück Pom und hat G1/4" Gewinde.
Der Balkon, oder besser "Vorbau" ^^ ist 9mm hoch und macht so Platz
für RIO Bauteile oder Kondensatoren im CPU-PWM-Bereich
Hier mal eine 3D PDF,.zum drehen, Bauteile ausblenden...reingucken...etc
nur kühlen tut der nicht ^^
(als Tip: am bessten die "CAD-optimierte-Beleuchtung" und "gefüllte Kontur" in den Einstellungen wählen)
http://www.anfi-tec.de/forenbilder/UCD4PWM.pdf
jetzt die frage ob wir alte Modelle beibehalten sollten..
die UCDs haben die alten NBSB Modelle fast komplett verdrängt...und das recht erfolgreich.
Nach dem Erfolg der UCDs und das daraufhin auch andere deutsche Hersteller an universallösungen versuchten
würde es mich nicht wundern wenn nach der Markteinführung dieser universellen
PMWKühler auch noch ein paar deutsche Hersteller änliches entwickeln werden.
Das g1/4" Original gibts nur von Anfi-tec XD hehe
. Sind die Kühler eigentlich zu 100% von anfi-tec oder wurde nur der pom deckel für einen mips kühler angefertigt? mfg nobundu
^^
