[Sammelthread] ASRock AB350 Fatal1ty K4 | AB350 Pro 4 | AB350M Pro 4 | (AMD B350)

Sammelthread für Asrock B350 Boards

(Fatal1ty K4 Gaming , AB350 Pro 4 , AB350M Pro 4 , AB350M , AB350M-HDV)
​

Bilder:
​

- Spezifikationen:

[LIST]
[*][COLOR=#FFFFFF]Gaming Armor[/COLOR]
[B]Memory
- 15μ Gold Contact in DIMM Slots
[B]Audio
- Creative Sound Blaster™ Cinema 3[/B][/B]
[*][COLOR=#FFFFFF][B]Unique Feature[/B][/COLOR]
[B]ASRock Super Alloy
- Premium Power Choke
- Matte Black PCB
- High Density Glass Fabric PCB
- 2oz Copper PCB
[B]ASRock Steel Slots
[B]ASRock Ultra M.2 (PCIe Gen3 x4)
[B]ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
[B]ASRock Live Update & APP Shop[/B][/B][/B][/B][/B]
[*][COLOR=#FFFFFF][B]CPU[/B][/COLOR]
[B]- Supports AMD Socket AM4 A-Series APUs (Bristol Ridge) and Ryzen Series CPUs (Summit Ridge)
- Digi Power design
- 9 Power Phase design
- Supports 95W Air Cooling[/B]
[*][COLOR=#FFFFFF][B]Chipset[/B][/COLOR]
[B]- AMD Promontory B350[/B]
[*][COLOR=#FFFFFF][B]Memory[/B][/COLOR]
[B]- Dual Channel DDR4 Memory Technology
- 4 x DDR4 DIMM Slots
- AMD Ryzen series CPUs support DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- AMD 7[SUP]th[/SUP] Gen A-Series APUs support DDR4 2133 ECC & non-ECC, un-buffered memory[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- Max. capacity of system memory: 64GB[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 15μ Gold Contact in DIMM Slots

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]Please refer to Memory Support List on ASRock's website for more information.
Please refer to below table for DDR4 UDIMM maximum frequency support.
A-Series APUs:[TABLE="class: Table, width: 979"]
[TR]
[TH="colspan: 4, align: center"]UDIMM Memory Slot[/TH]
[TH="align: center"]Frequency(MHZ)[/TH]
[/TR]
[TR]
[TH]A1[/TH]
[TH="align: center"]A2[/TH]
[TH="width: 20%, align: center"]B1[/TH]
[TH="width: 20%, align: center"]B2[/TH]
[/TR]
[TR]
[TD]-[/TD]
[TD]SR[/TD]
[TD]-[/TD]
[TD]-[/TD]
[TD]2400[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]DR[/TD]
[TD]-[/TD]
[TD]-[/TD]
[TD]2400[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]SR[/TD]
[TD]-[/TD]
[TD]SR[/TD]
[TD]2400[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]DR[/TD]
[TD]-[/TD]
[TD]DR[/TD]
[TD]2133[/TD]
[/TR]
[TR]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]1866[/TD]
[/TR]
[TR]
[TD]SR/DR[/TD]
[TD]DR[/TD]
[TD]SR/DR[/TD]
[TD]DR[/TD]
[TD]1866[/TD]
[/TR]
[/TABLE]

Ryzen Series CPUs:[TABLE="class: Table, width: 979"]
[TR]
[TH="colspan: 4, align: center"]UDIMM Memory Slot[/TH]
[TH="align: center"]Frequency(MHZ)[/TH]
[/TR]
[TR]
[TH]A1[/TH]
[TH="align: center"]A2[/TH]
[TH="width: 20%, align: center"]B1[/TH]
[TH="width: 20%, align: center"]B2[/TH]
[/TR]
[TR]
[TD]-[/TD]
[TD]SR[/TD]
[TD]-[/TD]
[TD]-[/TD]
[TD]2667[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]DR[/TD]
[TD]-[/TD]
[TD]-[/TD]
[TD]2667[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]SR[/TD]
[TD]-[/TD]
[TD]SR[/TD]
[TD]2667[/TD]
[/TR]
[TR]
[TD]-[/TD]
[TD]DR[/TD]
[TD]-[/TD]
[TD]DR[/TD]
[TD]2400-2667[/TD]
[/TR]
[TR]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]SR[/TD]
[TD]2133-2400[/TD]
[/TR]
[TR]
[TD]SR/DR[/TD]
[TD]DR[/TD]
[TD]SR/DR[/TD]
[TD]DR[/TD]
[TD]1866-2133[/TD]
[/TR]
[/TABLE]


SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows[SUP]®[/SUP] 32-bit OS. For Windows[SUP]®[/SUP] 64-bit OS with 64-bit CPU, there is no such limitation.[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]BIOS[/B][/COLOR]
[B]- 128Mb AMI UEFI Legal BIOS with multilingual GUI support
- Supports "Plug and Play"
- ACPI 5.1 compliance wake up events
- Supports jumperfree
- SMBIOS 2.3 support
- DRAM Voltage multi-adjustment[/B]
[*][COLOR=#FFFFFF][B]Graphics[/B][/COLOR]
[B]- Integrated AMD Radeon™ R7/R5 Series Graphics in A-series APU
- DirectX 12, Pixel Shader 5.0
- Max. shared memory 2GB
- Three graphics output options: D-Sub, DVI-D and HDMI
- Supports Triple Monitor
- Supports HDMI with max. resolution up to 4K x 2K (4096x2160) @ 24Hz / (3840x2160) @ 30Hz
- Supports DVI-D with max. resolution up to 1920x1200 @ 60Hz
- Supports D-Sub with max. resolution up to 1920x1200 @ 60Hz
- Supports Auto Lip Sync, Deep Color (12bpc), xvYCC and HBR (High Bit Rate Audio) with HDMI Port (Compliant HDMI monitor is required)
- Supports HDCP with DVI-D and HDMI Ports
- Supports Full HD 1080p Blu-ray (BD) playback with DVI-D and HDMI Ports[/B]
[*][COLOR=#FFFFFF][B]Audio[/B][/COLOR]
[B]- 7.1 CH HD Audio with Content Protection (Realtek ALC892 Audio Codec)[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- Premium Blu-ray Audio support
- Supports Surge Protection
- ELNA Audio Caps
- PCB Isolate Shielding
- Individual PCB Layers for R/L Audio Channel
- Supports Creative Sound Blaster™ Cinema 3

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]To configure 7.1 CH HD Audio, it is required to use an HD front panel audio module and enable the multi-channel audio feature through the audio driver.[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]LAN[/B][/COLOR]
[B]- PCIE x1 Gigabit LAN 10/100/1000 Mb/s
- Realtek RTL8111GR
- Supports Wake-On-LAN
- Supports Lightning/ESD Protection
- Supports LAN Cable Detection
- Supports Energy Efficient Ethernet 802.3az
- Supports PXE[/B]
[*][COLOR=#FFFFFF][B]Slots[/B][/COLOR]
[B]- 1 x PCI Express 3.0 x16 Slot (PCIE2: x16 mode)[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 1 x PCI Express 3.0 x16 Slot (PCIE4: x4 mode)[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 4 x PCI Express 2.0 x1 Slots

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]Supports NVMe SSD as boot disks
AMD Ryzen series CPUs support PCIE2: x16 mode
AMD 7[SUP]th[/SUP] A-Series APUs support PCIE2: x8 mode

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]AMD Ryzen series CPUs support PCIE4: x4 mode
AMD 7[SUP]th[/SUP] A-Series APUs support PCIE4: x2 mode
If M2_1 is occupied, PCIE4 will be disabled.[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]Storage[/B][/COLOR]
[B]- 4 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
- 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 PCI Express module up to Gen3 x4 (32 Gb/s) (with Ryzen Series CPU) or Gen3 x2 (16 Gb/s) (with A-Series APU)[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280/22110 M.2 SATA3 6.0 Gb/s module[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]M2_2 and SATA3_3 share lanes. If either one of them is in use, the other one will be disabled.

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]If M2_1 is occupied, PCIE4 will be disabled.
Supports NVMe SSD as boot disks
Supports ASRock U.2 Kit[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]Connector[/B][/COLOR]
[B]- 1 x COM Port Header
- 1 x TPM Header
- 1 x Power LED and Speaker Header
- 1 x RGB LED Header[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 1 x AMD Fan LED Header
- 1 x CPU Fan Connector (4-pin)[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 3 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]
- 1 x 24 pin ATX Power Connector
- 1 x 8 pin 12V Power Connector
- 1 x Front Panel Audio Connector
- 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
- 1 x USB 3.0 Header (Supports 2 USB 3.0 ports) (Supports ESD Protection)

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]Supports up to 12V/3A, 36W LED Strip

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

[COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR][COLOR=red][FONT=inherit]*[/FONT][/COLOR]CHA_FAN2 and CHA_FAN3 can auto detect if 3-pin or 4-pin fan is in use.[/COLOR]
[/B]
[*][COLOR=#FFFFFF][B]Rear Panel I/O[/B][/COLOR]
[B]- 1 x PS/2 Mouse/Keyboard Port
- 1 x D-Sub Port
- 1 x DVI-D Port
- 1 x HDMI Port
- 2 x USB 2.0 Ports (Supports ESD Protection)[COLOR=red][FONT=inherit]*[/FONT][/COLOR] 1 x Fatal1ty Mouse Port (USB 2.0) is included
- 1 x USB 3.0 Type-C Port (Supports ESD Protection)
- 5 x USB 3.0 Ports (Supports ESD Protection)
- 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
- HD Audio Jacks: Line in / Front Speaker / Microphone[/B]
[*][COLOR=#FFFFFF][B]Software and UEFI[/B][/COLOR]
[B]Software
- ASRock RGB LED
- ASRock Key Master
- ASRock APP Charger
- ASRock XFast LAN[COLOR=red][FONT=inherit]*[/FONT][/COLOR]
[B]UEFI
- ASRock Full HD UEFI
- ASRock Instant Flash
- ASRock Internet Flash
- ASRock Crashless BIOS
- ASRock Easy RAID Installer

[COLOR=#AAAAAA][COLOR=red][FONT=inherit]*[/FONT][/COLOR]These utilities can be downloaded from ASRock Live Update & APP Shop.[/COLOR]
[/B][/B]
[*][COLOR=#FFFFFF][B]Support CD[/B][/COLOR]
[B]- Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar[/B]
[*][COLOR=#FFFFFF][B]Accessories[/B][/COLOR]
[B]- Quick Installation Guide, Support CD, I/O Shield
- 2 x SATA Data Cables
- 2 x Screws for M.2 Sockets[/B]
[*][COLOR=#FFFFFF][B]Hardware Monitor[/B][/COLOR]
[B]- CPU/Chassis temperature sensing
- CPU/Chassis Fan Tachometer
- CPU/Chassis Quiet Fan
- CPU/Chassis Fan multi-speed control
- Voltage monitoring: +12V, +5V, +3.3V, Vcore[/B]
[*][COLOR=#FFFFFF][B]Form Factor[/B][/COLOR]
[B]- ATX Form Factor: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm
- Solid Capacitor design[/B]
[/LIST]

CPU Kühler Kompatibilität:





RAM Kompatibilität:
- Corsair CMK32GX4M2A2400C14 Vengeance LPX 32GB
- Corsair CMK16GX4M2B3000C15 Vengeance LPX 16GB


QVL Liste von Asrock

Link zur Hersteller Seite

Preise


BIOS Versionen:
3.20: 1.Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes.
2.Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature.
3.With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
PS1. Windows update is available for version P3.00 or later.
3.00: Update AGESA to 1.0.0.6a
2.60: Update AGESA to 1.0.0.6.
2.50: Update Agesa Version string "SummitPI-AM4 1.0.0.4a"
2.22: Improve ASMedia SATA port compatibility for Windows 7. (BETA Version)
2.20 : 1.Ryzen 5 ready. 2.Support DDR4 Voltage control in Ryzen Master. 3.Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup.
1.44 : Add CPU Voltage item in BIOS setup. (BETA Version)
1.43 : 1.Add DRAM timing item in OC Tweaker. 2.Add CPU Voltage item in OC Tweaker. ( BETA Version )
1.42 : 1.Improve XMP DRAM compatibility. 2.Add Simultaneous Multi-Threading(SMT) item in BIOS setup. ( BETA Version )
1.41 : Add Enable RGB LED option. ( BETA Version )
1.40 : 1.Add Instant flash function. 2.Add "CPU Frequency Multiplier Change" item.

--------------------------------------------------------------------------------------------------------------------------------------------------------------



[croni-x]

Warte dann halt noch 1005 AGESA update ab.



[Holzmann]

Warten wir nicht alle schon auf das 1006 AGESA update?



[rab]

Gibt es denn jetzt mittlerweile ein 16GB-Kit, dass auf einem AB350M-Pro4 mit 3200Mhz läuft?

Siehe Signatur.



[LittleTester]

Weis jemand, ob auf dem ASRock Fatal1ty AB350 Gaming K4 AMD B350 die HX426C13SB2K4/16 (16GB HyperX Savage DDR4-2666 DIMM CL13 Dual Kit) auf dem Board laufen?
Sie stehen nicht auf der Liste, allerdings die HX426C13SB2K4/32 mit 8GB

Alternativ die HX424C15FBK2/16 (16GB HyperX FURY schwarz Dual Rank DDR4-2400 DIMM CL15 Dual Kit). Stehen aber auch nicht auf der Liste, dafür aber die HX424C15FB2K4/32 mit 8GB

Die Zahl nach dem Schrägstrich gibt doch nur die Speicher-/Kitgröße an, oder?



[JZ_]

Gibt es denn jetzt mittlerweile ein 16GB-Kit, dass auf einem AB350M-Pro4 mit 3200Mhz läuft?

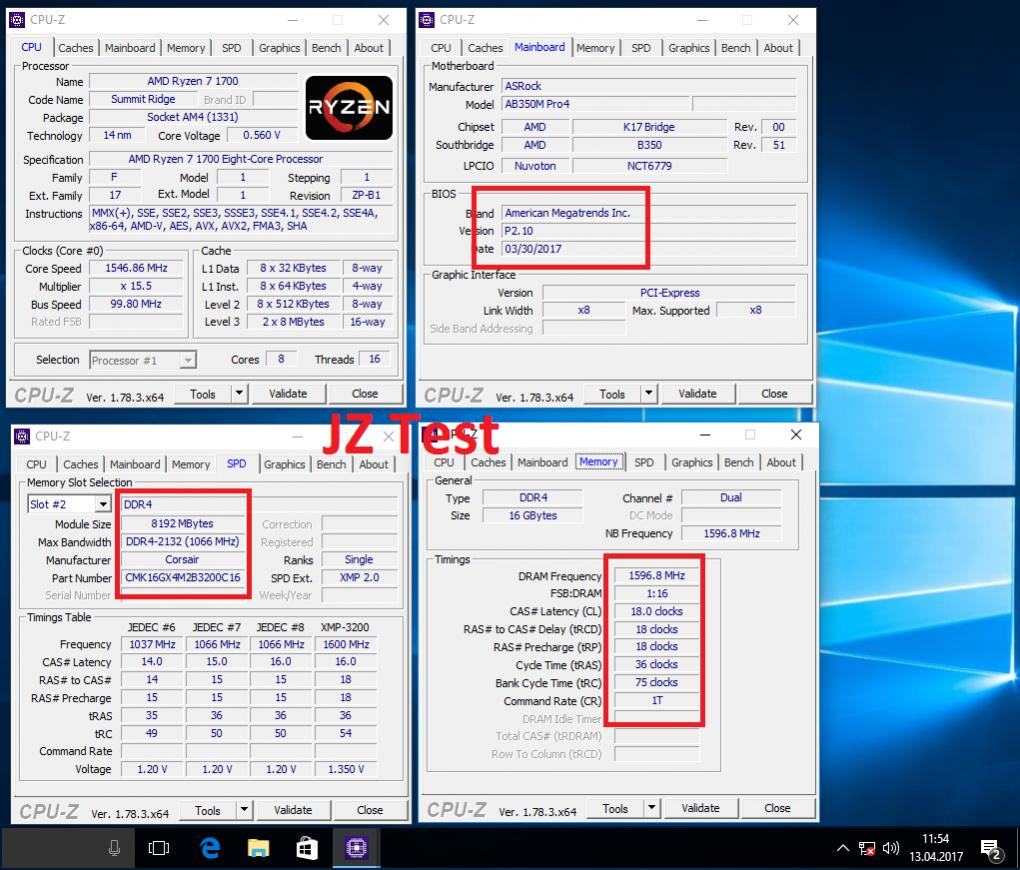

Siehe Screen



[Sightus]

Also fasse ich mal zusammen: @3200Mhz laufen
1) G.Skill Trident Z F4-3000C14D-16GTZ
2) Corsair Vengeance LPX schwarz (CMK16GX4M2B3200C16)

Den G.Skill gibt es auch als 3200er (wäre dann vermutlich besser,o der). Gibt es (signifikante) Unterschiede zwischen dem Corsair und dem G.Skill (3000er & 3200er)?



[rab]

Bei den Corsair ist es ein Lotteriespiel, da man nie genau weiß welche Speicherchips verbaut sind.
Auf den Trident Z sind die gleichen Chips wie auch auf den Flare X Modulen von G Skill, welche ja als AMD kompatibel verkauft werden, verbaut. Die Kits haben leider alle Ihren Preis. Zu erkennen meist an hohen Taktraten in Kombination mit niedrigen Latenzen:
z.B. 3200MHz - CL14, 3600MHz - CL16 usw.
Auf den Modulen sind immer die gleichen Chips verbaut, nur eben in unterschiedlicher Güte.



[Sightus]

Also wenn ein G.Skill 3200Mhz aber CL16 hat, dann wird das eher nix?



[rab]

Richtig.



[Sightus]

Dann bleibt also folgende Liste lt. Geizhals übrig. Wie bereits von euch erwähnt, saftige Preise, sodass man ja fast überlegen kann, ob man nicht lieber mit den Corsair sein Glück versuchen soll.



[rab]

Ja, so dachte ich auch und bin auf die Nase gefallen. Also ich hatte hier schon drei Speicherkits liegen
Wenn du schnellen Speicher willst, spar dir den Stress und nimm gleich etwas mehr Geld in die Hand.

Hatte ich hier schon mal gepostet:
[Übersicht] Die ultimate HARDWARELUXX Samsung 8Gb B-Die Liste - alle Hersteller (170+ Modelle)



[croni-x]

Hängt halt auch noch vom IMC im Prozzi ab..



[Mufflon7]

Kann man das XMP Profil beim Asrock AB350 Pro4 eigentlich nicht abschalten?



[Sightus]

@rab
Danke für die Ausführungen und den Link. Hast Du mal gebencht, wie groß der Unterschied zwischen 3000Mhz und 3200Mhz ist? Ich habe hier ein paar ziemlich RAM-lastige Aufgaben und es stellt sich mir halt die Frage, wie das skaliert.



[rab]

Nee, mir gings primär um Spiele und da sprechen die Benches im Netz ja eine deutliche Sprache.
Eigene Vergleiche hab ich bis dato nicht bemüht, da ich bis vor Kurzem noch ne angestaubte GTX 660 Ti im System hatte.

Um welche Aufgaben geht es dir denn? Ich könnte morgen mal ein paar Tests machen



[Mufflon7]

Und kann mir mal jemand verraten wo ich am besten den RAM reinstecke? Aus der Beschreibung im Handbuch werd ich nicht schlau.



[croni-x]

A2 und B2 im Normalfall



[croni-x]

Im aktuellen BIOS vom AB350M Pro4 kann man jetzt auch Timings und ProcODT in nem extra Tab einstellen. Schaffe leider aber trotzdem keine 2999MHz auf meinen Dual Ranks



[Bergbube]

Jetzt fährt mein Rechner auch nicht mehr richtig runter. Habe keine Updates oder sonstige Veränderungen gemacht



[oooverclocker]

Liegt es eventuell an Windows? Mein Rechner fuhr mit Windows 10 früher mit der Intel-CPU auch nicht immer richtig runter, und ich bekam ständig Speicherzugriffsfehler. Die Speicherzugriffsfehler bekomme ich in Windows beim Runterfahren auch jetzt noch, aber nur wenn Skype gleichzeitig installiert ist. Mit Ubuntu und anderen Linux-Distributionen bisher keine Probleme mehr. Seit dem RC1 vom Kernel 4.12 wird auch meine RAM-Belegung gescheit angezeigt:

[    3.463461] EDAC amd64: Node 0: DRAM ECC enabled.
[    3.463462] EDAC amd64: F17h detected (node 0).
[    3.463494] EDAC MC: UMC0 chip selects:
[    3.463495] EDAC amd64: MC: 0:     0MB 1:     0MB
[    3.463495] EDAC amd64: MC: 2: 16383MB 3: 16383MB
[    3.463496] EDAC amd64: MC: 4:     0MB 5:     0MB
[    3.463496] EDAC amd64: MC: 6:     0MB 7:     0MB
[    3.463498] EDAC MC: UMC1 chip selects:
[    3.463498] EDAC amd64: MC: 0:     0MB 1:     0MB
[    3.463498] EDAC amd64: MC: 2: 16383MB 3: 16383MB
[    3.463499] EDAC amd64: MC: 4:     0MB 5:     0MB
[    3.463499] EDAC amd64: MC: 6:     0MB 7:     0MB
[    3.463499] EDAC amd64: using x8 syndromes.
[    3.463499] EDAC amd64: MCT channel count: 2
[    3.463597] EDAC MC0: Giving out device to module amd64_edac controller F17h: DEV 0000:00:18.3 (INTERRUPT)
[    3.463606] EDAC PCI0: Giving out device to module amd64_edac controller EDAC PCI controller: DEV 0000:00:18.0 (POLLED)

Sicher, dass CPU und RAM vollständig stabil sind?



[Schori]

Dass der Rechner nicht richtig runterfährt hatte ich auch mal, damals lag es am RAM OC bzw. an zu scharfen Timings.



[Vokans]

Hallo zusammen,
habe mir heute meinen kleinen Rechner zusammengebaut. Ryzen 1600 mit Standardlüfter, Asrock AB350m Pro4 und leider nur die G.Skill RipJaw V 16GB DDR4 3200 mit den CL16-18-18-38.
Kann mir bitte jemand kurz erklären was ich im BIOS einstellen muss damit ich mit Glück auf 2666 oder wenigstens 2400 komme?

Habe 2400 ausprobiert und dabei nur die 2400 aus der Liste ausgewählt und sonst nichts geändert (was leider nicht funkioniert hat - 5x Rechnerstart gab es und dann war es wieder auf 2133). Was muss/darf auf AUTO sein und welche Sachen muss ich Manuell einstellen?

Danke



[oooverclocker]

Ich würde an Deiner Stelle zuerst die VDIMM(RAM)-Spannung auf 1,35V feststellen, weil Deine Riegel so angegeben sind. Dann den Takt erhöhen. Wenn er nicht mehr höher geht, die Latenz erhöhen, bis er wieder eine Stufe höher geht. Bei der Latenz reicht es, den obersten Wert von Auto hochzustellen - die restlichen kann man auf Auto lassen, das Board passt sie dann an. Die Latenz ist ziemlich vernachlässigbar - vor allem der Takt bringt beim Ryzen was. Edit: Und natürlich das neueste Bios benutzen.



[Vokans]

Danke aber leider habe ich keine Chance höher zu kommen.
BIOS 2.40 ist drauf.

Ich wollte noch probieren die Spannung der CPU runterzusetzen also von Auto auf Manuell und bin dann auf 1,175V runter. Hatte tatsächlich funktioniert also nächster Versuch.

1,150V eingestellt und wieder Windows 10 gestartet und dann mich gewundert. CPU taktet nicht mehr runter und die Spannung wurde auch nicht runtergesetzt. Seitdem kann ich die Spannung nicht mehr von Hand einstellen weil die CPU dann unter max. Takt läuft wobei 2 Kerne mit 3,7Ghz angezeigt werden.
Kann es sein das bei manueller Eingabe der Vcore Q&C dann nicht mehr funkioniert?

Das heißt dann das ich nur in den P-States über-und untertakten kann?

Werden eigentlich beide CHA_FAN1 und CHA_FAN2 angesprochen wenn ich die im BIOS H/W Monitoring anpasse? FAN1 ist der rückseitige Lüfter angeschlossen und FAN2 für vorne wobei der Vordere wohl immer gleich dreht.



[Schori]

@Vokans
Wegen deinem RAM, den hatte ich auch. Der lief bei mir nur auf 2400MHz bei CL16-18-18-38, mehr ging nicht. Timings manuell einstellen und Spannung reicht auf 1,25V. Die 1,35V brauchst du nur bei höherem Takt.

Die Lüfter solltest du einzeln im Bios einstellen können. Aber nur der CHA_FAN1 erkennt ob ein 4- oder 3-PIN Lüfter dranhängt.

Was du mit deiner CPU vorhast kapier ich jetzt nicht. Willst du undervolten oder übertakten oder beides?



[Vokans]

@Vokans
Wegen deinem RAM, den hatte ich auch. Der lief bei mir nur auf 2400MHz bei CL16-18-18-38, mehr ging nicht. Timings manuell einstellen und Spannung reicht auf 1,25V. Die 1,35V brauchst du nur bei höherem Takt.

Die Lüfter solltest du einzeln im Bios einstellen können. Aber nur der CHA_FAN1 erkennt ob ein 4- oder 3-PIN Lüfter dranhängt.

Was du mit deiner CPU vorhast kapier ich jetzt nicht. Willst du undervolten oder übertakten oder beides?

Es gibt einmal unter dem Reiter OC die Möglichkeit die Ramtimings einzustellen und unter dem Reiter Erweitert wo ich das auch noch einstellen kann welches davon hat Priorität?
Ich habe es mit beiden ausprobiert aber 2400 will einfach nicht klappen. Nach 5x mal Neustart scheint es wieder auf 2133 zu stehen.

Ich möchte gerne meinen RAM hochtakten und versuchen mit weniger Spannung für die CPU zu fahren.

Edit: Im Bios finde ich nur Chassis Fan 1.



[Schori]

Ich habe die Erfahrung gemacht das es egal ist wo ich die RAM Timings einstelle, stelle es aber immer über den OC Reiter ein. Hast du mal höhere Timings versucht? 18-18-18-40 z.B. evtl. mal über das Ryzen Master Tool probieren.

Die CPU zu undervolten würde ich aktuell noch sein lassen. Das wird mit neueren Bios Versionen wahrscheinlich besser, außerdem kann es dann sein dass Cool n quiet nicht mehr funktioniert.

Was deinen Lüfteranschluss angeht, wenn er im Bios nicht anwählbar ist wird der Lüfter wohl immer auf 100% betrieben. Du könntest einen anderen Anschluss, ein Y-Stück oder einen 7 Volt widerstand nehmen.



[Vokans]

Ich werde das mit den Timings nochmal ausprobieren und da ich gelesen hatte das man mit den Ohm-Werten auch noch was versuchen kann.

C&Q wird deaktiviert, die Frage ist nun ob es etwas bringt in den P-States die Spannung anzupassen für die CPU?

Y-Kabel habe ich zum Glück noch gefunden und beide Lüfter an CHA_FAN1 angeschlossen, es wird halt leider keine Drehzahl mehr angezeigt im Bios oder unter HWInfo.



[BloodySuicide]

Hey Leute
ich habe das K4, finde aber die Option für USB Power nicht. Mein KVM Switch denkt ständig das mein PC noch an ist und wechselt nicht automatisch auf den Mac.
Kann mir da jemand helfen?



[Geschlossen]

@dewil

Welche Prime95 Version hast du verwendet, welche Einstellung hast du 12 Stunden durchlaufen lassen? Ich habe den Prime95 Stabillitätstest von DerBauer durchgeführt (Custom: Min_FFT:1334, Max_FFT:1334 15 Minuten pro Test), und erreiche bei 1 Stunde 3,7GHz mit meinem 1700 1,232V (Last). Idle Spannung ist ziemlich hoch (1,27V). Wie sieht es bei anderen noch bezüglich OC Verhalten aus?
