[Sammelthread] Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

Sammelthread Asrock X370 Taichi / Fatal1ty X370 Professional Gaming

attachment.php



X370 Taichi

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php





Fatal1ty X370 Professional Gaming

-Herstellerlink- -Handbuch- -Preisvergleich-
attachment.php

​

Inhaltsverzeichnis:

  • Spezifikationen
  • Links & Reviews
  • UEFI History
  • Q&A
  • Ram & Kühler Kompabilitäts-Liste
  • OC


Technische Daten / Spezifikationen:

Gemeinsame Technische Spezifikationen:

  • CPU:
    AMD AM4 Socket Ryzen Series (Summit Ridge)
  • Chipsatz:
    AMD X370 Promontory
  • Memory:
    Supports DDR4 3200+ (OC)
  • Expansion-Slots:
    2 PCIe 3.0 x16 (16/0 - 8/8), 1 PCIe 2.0 x16, 2 PCIe 2.0 x1, 1 M.2 (Key E - belegt mit WiFI-BT-Modul)
  • Storage:
    10 Sata3, 1 UltraM.2 (PCIe Gen3 x4 & Sata3), 1 M.2 (PCIe Gen2 x4)
  • USB:
    2 USB 3.1 (Type-A, Type-C), 10 USB 3.0 (4 Front, 6 Rear)
  • Network :
    1 Intel Gigabit Lan (10|100|1000 Mb/s - Intel I211AT), 1 Intel 802.11ac (IEEE 802.11a/b/g/n/ac, Dual-Band (2,4|5Ghz))
  • Audio:
    7.1 Channel HD Audio (Realtek ALC 1220)
  • Others:
    1 PS/2 Maose/Keyboard-Port (with Y-Cable Support), 1 Clear CMOS Switch
X370 Taichi:

  • Audio-Software:
    Purity Sound 4
  • Vollständige Spezifikationen:
    Code:
    Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

 Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC and non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133

    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Supports Purity Sound™ 4
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB isolate shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports DTS Connect

LAN
    - Gigabit LAN 10/100/1000 Mb/s
    - GigaLAN Intel® I211AT
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)**
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks

    **If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)****
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)*****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    *****CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)
    - 6 x USB 3.0 Ports (Supports ESD Protection)
    - 1 x RJ-45 LAN Port with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

Software und UEFI

    Software
    - ASRock A-Tuning
    - ASRock RGB LED
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Fatal1ty X370 Professional Gaming

  • Audio-Software:
    Creative Sound Blaster Cinema 3
  • Network zusätzlich:
    1 Aquantia 5 Gigabit Lan (10|100|1000|2500|5000 Mb/s - Aquantia AQC108)
  • Onboard:
    1 COM Port Header, 1 TPM Header, 1 Power Switch, 1 Reset Switch
  • Vollständige Spezifikationen:
    Code:
    Gaming Armor
    Power
    - Hi-Density Power Connectors (24 pin and 8 pin)
    Memory
    - 15μ Gold Contact in DIMM Slots
    VGA Card
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)
    Internet
    - AQUANTIA 5G LAN
    - Intel® LAN
    Cooling
    - XXL Aluminum Alloy Heatsink
    - Heat Pipe Design
    Audio
    - Creative Sound Blaster™ Cinema 3

Einzigartige Features
    ASRock USB 3.1
    - ASRock USB 3.1 Type-A Port (10 Gb/s)
    - ASRock USB 3.1 Type-C Port (10 Gb/s)
    ASRock Super Alloy
    - XXL Aluminum Alloy Heatsink
    - Premium 60A Power Choke
    - Premium Memory Alloy Choke (Reduces 70% core loss compared to iron powder choke)
    - Dual-Stack MOSFET (DSM)
    - Nichicon 12K Black Caps (100% Japan made high quality conductive polymer capacitors)
    - I/O Armor
    - Matte Black PCB
    - High Density Glass Fabric PCB
    - 2oz Copper PCB
    AQUANTIA 5G LAN
    Intel® 802.11ac WiFi
    ASRock Steel Slots
    ASRock Ultra M.2 (PCIe Gen3 x4 & SATA3)
    ASRock Ultra USB Power
    ASRock Full Spike Protection (for all USB, Audio, LAN Ports)
    ASRock Live Update & APP Shop

CPU
    - Supports AMD AM4 Socket Ryzen Series CPUs (Summit Ridge)
    - IR Digital PWM
    - 16 Power Phase design
    - Supports 300W EX OC
    - Supports ASRock Hyper BCLK Engine II

Chipsatz
    - AMD Promontory X370

Arbeitsspeicher
    - Dual Channel DDR4 Memory Technology
    - 4 x DDR4 DIMM Slots
    - Supports DDR4 3200+(OC)/2933(OC)/2667/2400/2133 ECC & non-ECC, un-buffered memory*
    - Max. capacity of system memory: 64GB**
    - 15μ Gold Contact in DIMM Slots

    *Please refer to Memory Support List on ASRock's website for more information.
    Please refer to below table for DDR4 UDIMM maximum frequency support.
    Ryzen Series CPUs:
    UDIMM Memory Slot    Frequency(MHZ)
    A1    A2    B1    B2
    -    SR    -    -    2667
    -    DR    -    -    2667
    -    SR    -    SR    2667
    -    DR    -    DR    2400-2667
    SR    SR    SR    SR    2133-2400
    SR/DR    DR    SR/DR    DR    1866-2133


    SR: Single rank DIMM, 1Rx4 or 1Rx8 on DIMM module label
    DR: Dual rank DIMM, 2Rx4 or 2Rx8 on DIMM module label

    **Due to the operating system limitation, the actual memory size may be less than 4GB for the reservation for system usage under Windows® 32-bit OS. For Windows® 64-bit OS with 64-bit CPU, there is no such limitation.

BIOS
    - 128Mb AMI UEFI Legal BIOS with GUI support
    - Supports "Plug and Play"
    - ACPI 5.1 compliance wake up events
    - Supports jumperfree
    - SMBIOS 2.3 support
    - CPU, VCORE_NB, DRAM, VPPM, PCH 1.05V, +1.8V, VDDP, PROM 2.5V, Voltage Multi-adjustment

Grafik
    - n/a

Audio
    - 7.1 CH HD Audio with Content Protection (Realtek ALC1220 Audio Codec)
    - Premium Blu-ray Audio support
    - Supports Surge Protection
    - Nichicon Fine Gold Series Audio Caps
    - 120dB SNR DAC with Differential Amplifier
    - TI NE5532 Premium Headset Amplifier for Front Panel Audio Connector (Supports up to 600 Ohm headsets)
    - Pure Power-In
    - Direct Drive Technology
    - PCB Isolate Shielding
    - Impedance Sensing on Line Out port
    - Individual PCB Layers for R/L Audio Channel
    - RGB LED
    - Gold Audio Jacks
    - 15μ Gold Audio Connector
    - Supports Creative Sound Blaster™ Cinema 3

LAN
    1 x 5 Gigabit LAN 100/1000/2500/5000 Mb/s (AQUANTIA AQC108):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports PXE
    1 x Intel® Gigabit LAN 10/100/1000 Mb/s (1 x Intel® I211AT):
    - Supports Wake-On-LAN
    - Supports Lightning/ESD Protection
    - Supports Energy Efficient Ethernet 802.3az
    - Supports PXE

Drahtloses LAN
    - Intel® 802.11ac WiFi Module (Free Bundle)
    - Supports IEEE 802.11a/b/g/n/ac
    - Supports Dual-Band (2.4/5 GHz)
    - Supports high speed wireless connections up to 433Mbps
    - Supports Bluetooth 4.2 / 3.0 + High speed class II

Steckplätze
    - 2 x PCI Express 3.0 x16 Slots (single at x16 (PCIE2); dual at x8 (PCIE2) / x8 (PCIE3))*
    - 1 x PCI Express 2.0 x16 Slot (PCIE5 @ x4 mode)
    - 2 x PCI Express 2.0 x1 Slots
    - Supports AMD Quad CrossFireX™ and CrossFireX™
    - Supports NVIDIA® Quad SLI™ and SLI™
    - 1 x Vertical M.2 Socket (Key E) with the bundled WiFi-802.11ac module (on the rear I/O)
    - 15μ Gold Contact in VGA PCIe Slot (PCIE2)

    *Supports NVMe SSD as boot disks
    If PCIE5 slot is occupied, M2_2 will be disabled

Storage
    - 8 x SATA3 6.0 Gb/s Connectors, support RAID (RAID 0, RAID 1 and RAID 10), NCQ, AHCI and Hot Plug
    - 2 x SATA3 6.0 Gb/s Connectors by ASMedia ASM1061, support NCQ, AHCI and Hot Plug
    - 1 x Ultra M.2 Socket (M2_1), supports M Key type 2242/2260/2280 M.2 SATA3 6.0 Gb/s module and M.2 PCI Express module up to Gen3 x4 (32 Gb/s)*
    - 1 x M.2 Socket (M2_2), supports M Key type 2230/2242/2260/2280 M.2 PCI Express module up to Gen2 x4 (20 Gb/s)*

    *If M2_2 is occupied, PCIE5 slot will be disabled
    Supports NVMe SSD as boot disks
    Supports ASRock U.2 Kit

Anschluss
    - 1 x COM Port Header
    - 1 x TPM Header
    - 1 x Power LED and Speaker Header
    - 1 x AMD Fan LED Header
    - 2 x RGB LED Headers*
    - 1 x CPU Fan Connector (4-pin)**
    - 1 x CPU Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)***
    - 2 x Chassis Fan Connectors (4-pin) (Smart Fan Speed Control)
    - 1 x Chassis Optional/Water Pump Fan Connector (4-pin) (Smart Fan Speed Control)****
    - 1 x 24 pin ATX Power Connector (Hi-Density Power Connector)
    - 1 x 8 pin 12V Power Connector (Hi-Density Power Connector)
    - 1 x Front Panel Audio Connector (15μ Gold Audio Connector)
    - 1 x AMD LED Fan USB Header
    - 2 x USB 2.0 Headers (Support 4 USB 2.0 ports) (Supports ESD Protection)
    - 2 x USB 3.0 Headers (Support 4 USB 3.0 ports) (Supports ESD Protection)
    - 1 x Dr. Debug with LED
    - 1 x Power Switch with LED
    - 1 x Reset Switch with LED

    *Supports up to 12V/3A, 36W LED Strip

    **The CPU Fan Connector supports the CPU fan of maximum 1A (12W) fan power.

    ***The CPU Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.

    ****The Chassis Optional/Water Pump Fan supports the water cooler fan of maximum 1.5A (18W) fan power.
    CPU_FAN1, CHA_FAN1, CHA_FAN2 can auto detect if 3-pin or 4-pin fan is in use.

Blende
    - 2 x Antenna Ports
    - 1 x PS/2 Mouse/Keyboard Port
    - 1 x Optical SPDIF Out Port
    - 1 x USB 3.1 Type-A Port (10 Gb/s) (Supports ESD Protection)
    - 1 x USB 3.1 Type-C Port (10 Gb/s) (Supports ESD Protection)*
    - 6 x USB 3.0 Ports (Supports ESD Protection)**
    - 2 x RJ-45 LAN Ports with LED (ACT/LINK LED and SPEED LED)
    - 1 x Clear CMOS Switch
    - HD Audio Jacks: Rear Speaker / Central / Bass / Line in / Front Speaker / Microphone (Gold Audio Jacks)

    *Ultra USB Power is supported on USB3_5_6 ports.
    ACPI wake-up function is not supported on USB3_5_6 ports.

    **1 x Fatal1ty Mouse Port (USB 3.0) is included

Software und UEFI

    Software
    - ASRock F-Stream
    - ASRock RGB LED
    - ASRock Key Master
    - ASRock APP Charger
    - ASRock XFast LAN*

    UEFI
    - ASRock Full HD UEFI
    - ASRock Instant Flash
    - ASRock Internet Flash
    - ASRock Crashless BIOS
    - ASRock Easy RAID Installer

    *These utilities can be downloaded from ASRock Live Update & APP Shop.

Support-CD
    - Drivers, Utilities, AntiVirus Software (Trial Version), Google Chrome Browser and Toolbar

Produktzubehör
    - Quick Installation Guide, Support CD, I/O Shield
    - 4 x SATA Data Cables
    - 1 x ASRock SLI_HB_Bridge_2S Card
    - 2 x ASRock WiFi 2.4/5 GHz Antennas
    - 2 x Screws for M.2 Sockets

Hardware überwachung
    - Temperature Sensing: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Tachometer: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Quiet Fan (Auto adjust chassis fan speed by CPU temperature): CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Fan Multi-Speed Control: CPU, CPU Optional/Water Pump, Chassis, Chassis Optional/Water Pump Fans
    - Voltage monitoring: +12V, +5V, +3.3V, CPU Vcore, VCORE_NB, DRAM, PCH 1.05V, +1.8V, VDDP

Formfaktor
    - ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm

Betriebssystem
    - Microsoft® Windows® 10 64-bit*

    *For the updated Windows® 10 driver, please visit ASRock's website for details.

Zertifizierungen
    - FCC, CE
    - ErP/EuP ready (ErP/EuP ready power supply is required)

Links & Reviews:

Allgemeine Links

X370 Taichi:

Fatal1ty X370 Professional Gaming

UEFI History:

X370 Taichi:
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.20
    With JEDEC 2666MHz DDR4 module, default set DDR4 frequency to 2666MHz. Test with SANMAX SMD4-U8G48MH-26VR and SMD4-U16G48MH-26VR.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)

Fatal1ty X370 Professional Gaming
Link Asrock
  • 2.00
    Update AGESA to 1.0.0.4a, Precision Boost - Adjusts clock speeds in 25MHz increments in BIOS setup
  • 2.20
    Update Agesa Version string "SummitPI-AM4 1.0.0.4a
  • 2.30
    Enhance OC setting for advanced Overclocker
  • 2.40
    Update AGESA to 1.0.0.6
  • 3.00
    Update AGESA to 1.0.0.6a
  • 3.10
    Update AGESA to 1.0.0.6b. No memory ABL(AGESA Boot Loader) or training changes. Add setup options to select SMART fan temperature source. Change default to monitor external CPU temperature. Windows update is available for version P3.00 or later.
  • 3.30
    Bridge BIOS
  • 4.40
    Update AGESA for future coming processors.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly
  • 4.60
    Update AMD AGESA to PinnaclePI-AM4_1.0.0.1a.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 schon drauf ist)
  • 4.70
    Enhance compatibility for Raven CPU with Intel WiFi.
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)
  • 4.80
    Update PinnaclePI-AM4_1.0.0.4
    * Before updating this BIOS, please update the BIOS to P3.30 firstly     (Einwurf: Wenn nicht das 4.40 oder höher schon drauf ist)



Q&A:

Allgemeingültige Q&A:
  • Spannungsversorgung Bios
    It is our BIOS extra setting instead of a bug.
    Normally, users could only modify CPU internal voltage.
    But on this model, we mounted with extra PWM IC to let users control CPU external voltage.
    In BIOS \ OC Tweaker \ CPU Configuration \ CPU Voltage, this option is to adjust CPU internal voltage.
    In BIOS \ OC Tweaker \ Voltage Configuration \ Fixed (Offset) Voltage, this option is to adjust CPU external voltage.
    Note: If users set CPU internal voltage and CPU external voltage at the same time, CPU voltage would only change based on CPU external voltage setting.
    Quelle
  • Offizelle AMD Ram-Support Liste Agesia 1.0.0.6 (06-2017)

X370 Taichi:
  • folgt, sobald was gesammelt wird

Fatal1ty X370 Professional Gaming
  • folgt, sobald was gesammelt wird

CPU-Kühler & Ram Kompabilitäts-Liste

X370 Taichi:
Ram:

CPU-Kühler:

Fatal1ty X370 Professional Gaming
Ram:

CPU-Kühler:

OC:

  • AMD Ryzen Processor and AMD Ryzen Master Over-clocking User’s Guide
  • Overclockers Ryzen Overclocking Guide
  • AMD Ryzen (Zen) "Summit Ridge" Socket AM4 OC Thread
  • AMDs Community Update #4: Let's Talk DRAM! (RamSpecs)
  • P-State Values:
    Code:
    Values for P State Overclocking -
FID (Clock Speed) 90 - 3600mhz, 91 = 3625, 92 = 3650, 93 = 3675, 94 = 3700, 95 = 3725, 96 = 3750, 97 = 3775, 98 = 3800, 99 = 3825,
9a = 3850, 9b = 3875, 9c = 3900, 9d = 3925, 9e = 3950, 9f = 3975
a0 = 4000, a1 = 4025 (my max sweetspot OC), a2 = 4050, a3 = 4075, a4 = 4100, a5 = 4125, a6 = 4150, a7 = 4175, a8 = 4200 = a9 = 4225, aa = 4250, ab = 4275, ac = 4300, ad = ugh you win the lottery.

Values for DID (Increment adjustment adjuster and or bclk adjustments, not too sure what it does TBH, as I found an overclock that I was already comfortable with and have not spent much time with this yet, though looking at it more closely, here are the values) - 8 = 25 mhz increments, 9 =22.2196, a = 20 b = 18.18, c = 16.667, d (final recommendation) = 15.384mhz - 3943mhz cap).

Values for VID Voltage Control = 30 = 1.25v, 2f = 1.256v, 2e, 1.2562v, 2d = 1.268, 2c = 1.275v, 2b = 1.2812v, 2a = 1.287v, 29 = 1.293v, 28 = 1.3v, 27 = 1.3062v, 26 = 1.3125v, 25 = 1.318v, 24 = 1.325v, 23 = 1.3312v, 22 = 1.3375v, 21 = 1.343v, 20 = 1.35v, 1f = 1.356v, 1e = 1.3625v, 1d = 1.368v, 1c = 1.375v, 1b = 1.3812v, 1a = 1.3875v, 19 = 1.3937v, 18 = 1.4v, 17 = 1.406v, 16 = 1.4125v, 15 = 1.418v, 14 = 1.425v, 13 = 1.4321v, 12 = 1.4375v, 11 = 1.443v, 10 = 1.45v, *next set is from f - a, 9 - 9 (1.45 - 1.55v), though be very careful overclocking in this voltage range*.
  • Ryzen Timing Checker
  • AMD Memory OC Showdown: Frequency vs. Memory Timings
  • Ryzen DRAM Calculator

Ergbenisse:
(Blau = Taichi | Rot = Prof Gamnig)
  • Ryzen Modell | Quelle | Geschwindigkeit | Spannung | LLC | Bios
  • R7 1700 | immortuos | 3,9Ghz | 1,35V| 3 | 2.00
  • R5 1600 | darkpope| 3,85Ghz| 1,28V | 3 | 2.40
  • R7 1800X | jc110 | 4,05Ghz| 1,3925V | 3 | 2.40
  • R7 1700 | Nimrais | 3,50 Ghz| 1,2V | 3 | 2.40
  • R7 1700x | HW-Mann | 4,075 Ghz| 1,488V | ? | 3.00
  • R7 1600x | 4Stroke | 4,09 Ghz| ca. 1,4V | ? | 3.20
  • R7 1600x | reinhardrudi | 4,0Ghz | 1,376V| 3 | 3.20
  • R7 1600x | 4Stroke | 3,9 Ghz | 1,256V | ? | 3.10

to be continued

Zuletzt bearbeitet:
Zum Vergrößern anklicken....
Kommt bald in englisch :d

Es ist ein klasse Tool, was ich immer gerne nutze, um die Leistung in Flops zu vergleichen :)

Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
HW-Mann schrieb:
Die Trident Z mit Sammie B scheinen sogar 1T 3600 zu machen, WENN man wirklich 1,200 vSoC anlegt und mit 16-18-18-36 reingeht. Natürlich mit 1,40-1,45vDimm.
Zum Vergrößern anklicken....

Ja, mit genug Spannung machen die das. Dann kommste auf 52500 mb/s.
In CB15 bringts aber gar nix...

JZ_ Kannst du mal bitte die Tage Prime95 small FFTs laufen lassen und mal mit HWiNFO die Core + SoC Power auslesen? Meine scheint exorbitant hoch auszufallen und die CPU Temperatur ist auch recht hoch bei mir trotz dickstem Kühler.

Andere mit gleichem Setup aber anderem Mainboard haben da weniger auf der Karte stehen - ich bin aktuell bei 76-80°C tDie bei 180-230W mit 3,8 Ghz und 1,300v vCore + 1,05vSoC.


Im AsRock Forum gabs noch andere die die Frage danach stellten, da die erst dachten, dass das Taichi dafür verantwortlich ist.

Selbst ohne OC hab ich über 63°C auf der CPU und nen sehr hohen Verbrauch - 3,5 Ghz und 1,200vCore und 0.850 vSoC.

Wird das falsch ausgelesen?

Beim AsRock A-Tuning Tool ( Taichi vers. ) wird die CPU mit ganz anderen Werten ausgelesen. o_O max. 56°C.

siehe HIER

Wäre nett, wenn du da was in Erfahrung bringen könntest.

Die Werte stimmen hinten und vorne nicht.

Zuletzt bearbeitet:
Kann es sein, dass bei Dir noch der Offset reinspielt? Weil dann wären es nur noch 56 bis 60℃ und alles völlig normal.

darkpope schrieb:
Kann es sein, dass bei Dir noch der Offset reinspielt? Weil dann wären es nur noch 56 bis 60℃ und alles völlig normal.
Zum Vergrößern anklicken....



siehe da -> tdie und tcl trennen 20°C und die temperaturen sind abartig hoch. bei 21°C raumtemperatur und nem riesen klotz auf der cpu sollte man keine 75°C sehen.

und die power draw werte von cpu + soc stimmen auch nicht. da sagt meine steckdose mit messgerät was anderes.

@HW-Mann
Tja, jetzt ist die Frage wer schneller Abfrägt und auf das Display ausgibt. ;)
Die Steck-Dosen Werte sind jetzt nicht ganz uninteressant...

So - PC aus, neu angesteckt, wieder an und es kommen brauchbare Werte raus, wenn man das passende Knöpfchen drückt.

Prime 95 small FFTs
HWiNFO: 204,xx Watt
Brennenstuhl Messgerät: 204 Watt ( da hängt NUR der PC kann allein, kein Monitor oder anderer Klimbim! )

Dazu mit prime AN noch The Witcher 3 angeschalten ( GTX 1070 ) und schon stehen 355 Watt auf der Uhr. Eigentlich nicht übel für 8 Kerne /16 Threads

Zuletzt bearbeitet:
HW-Mann schrieb:
So - PC aus, neu angesteckt, wieder an und es kommen brauchbare Werte raus, wenn man das passende Knöpfchen drückt.

Prime 95 small FFTs
HWiNFO: 204,xx Watt
Brennenstuhl Messgerät: 204 Watt ( da hängt NUR der PC kann allein, kein Monitor oder anderer Klimbim! )

Dazu mit prime AN noch The Witcher 3 angeschalten ( GTX 1070 ) und schon stehen 355 Watt auf der Uhr. Eigentlich nicht übel für 8 Kerne /16 Threads
Zum Vergrößern anklicken....
:fresse: kann ja mal passieren...
204W ? Das selbe bei mir ohne Energieoptionen und aufgedrehter DIGI+ Einstellungen: 172W idle in Windows X...
+ 14W Tauchpumpe@230V ungeerdet mit 2-Pol Stecker...

Kannst daraus was zusammen Basteln?

Passt soweit:

Idle: 52-54 W wenn man wirklich nichts tut und keine Software aktiv hat
Load CPU only max: 200-204 W wenn prime95 rennt mit max. Powerdraw Test
Load CPU max (p95 max powerdraw) + GPU mit The Witcher 3 mit GPU Limit ( DSR 4K max. Settings ): 354 W

Irgendwie bekomme ich meine E-Dies nicht über 2933 stabil zum laufen. 3200@16-18-18-18-38 bootet zwar, läuft aber auch nur 3 minuten Primestable. Dannach steigt der PC aus. Habs mit einem Offset von 0.05V auf den SOC probiert (1.15V), die DimmV auf 1.4V und die CR auf 2T gesetzt. Vielleicht muss ich die Timings noch wieter entschärfen, nur glaube ich da, dass die Mehrleistung gegenüber 2933 nicht mehr existent wäre.

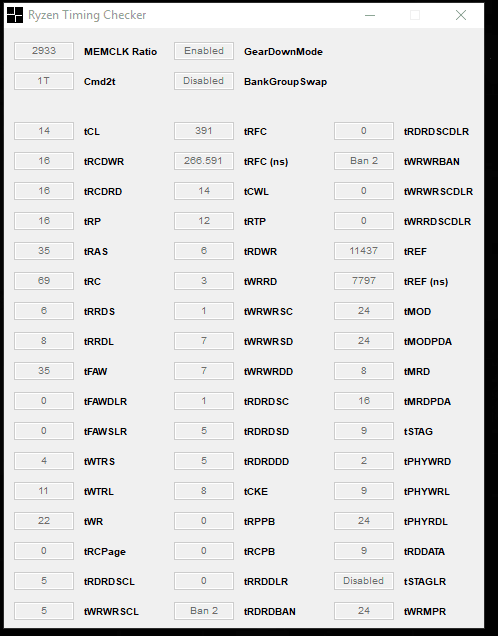

Anbei der Screen des RTC mit 2933. Das läuft absolut stabil.

2017-06-12 23_21_06-Ryzen Timing Checker.png

darkpope schrieb:
@Ray
Kannst Du vielleicht deinen Ram sowie dein Kühllösung für mich posten. Dann kann ich das ebenfalls im Startbeitrag verlinken.
Zum Vergrößern anklicken....

Board:
Asrock Fatal1ty X370 Professional Gaming

Ram:
Corsair Vengeance LPX schwarz DIMM Kit 32GB, DDR4-3000, CL15-17-17-35 (CMK32GX4M2B3000C15) | 2 x 16GB | DR | Ray| kompatibel |@2400 CL15 mit XPM Profil | BIOS 2.0, Hynix Chips

Auch Komplettbestückung 64GB, 4 x 16GB, läuft mit dem XMP Profil bei 2400 MHz.
Höhere Taktraten mit 2 x 16 GB bislang nicht 100% stabil (zwar ca. 8h Prime95/Memtest64 stabil, aber dennoch sporadisches Fehlverhalten im normalen Betrieb)
Das RAM war eigentlich für ein Sockel 2011-3 System gedacht, 2 Monate vor Ryzen Start gekauft.

CPU-Kühler:
Scythe SCMG-5000 Mugen 5 | Ray | kompatibel | keine Einschränkungen, AM4 mounting Kit included

Die Luftkühlung ist nur temporär. Das Board steht zum Testen z.Z. auf Abstandshaltern auf dem Schreibtisch ;-)

Für eine Wasserkühlung stehen zur Verfügung:
EK Water Blocks EK-Supremacy EVO AMD - Full Nickel
Aqua computer aquaero 6 Pro

Aus altem Bestand:
Laing DDC-Ultra 12 with Alphacool DDC-Case
Thermochill PA120.3 Triple Radiator
Tygon R3400 11/8 mm black
11/8 mm screw connections
Blower:
Yate Loon D12SL-12
SilenX iXtrema 120

Und dieses vor 9 Jahren umgebaute Lian Li PC201B:
Rays Lian Li PC201B

Zuletzt bearbeitet:
Danke Ray, hab ich nachgetragen.

@HW-Mann,
wegen deinem Temperaturproblem. Hast du mal den Luftstrom im Gehäuse bzw. Im Kühler überprüft? Nicht dass sich die beiden Lüfter gegenseitig anblasen.

Und nun? Hab ich immernoch bis 80 Grad unter Last. Und das ist die Tdie. Offset sinds dann 100 Grad.

AsRock liest halt Temperaturen aus oder generiert die, die 40 Grad über der Sockeltemperatur liegen.

Das geht garnicht, vor allem spiket die Tdie sobald Last kommt auf 65-70 Grad. In 2-3 Sekunden.

Zuletzt bearbeitet:

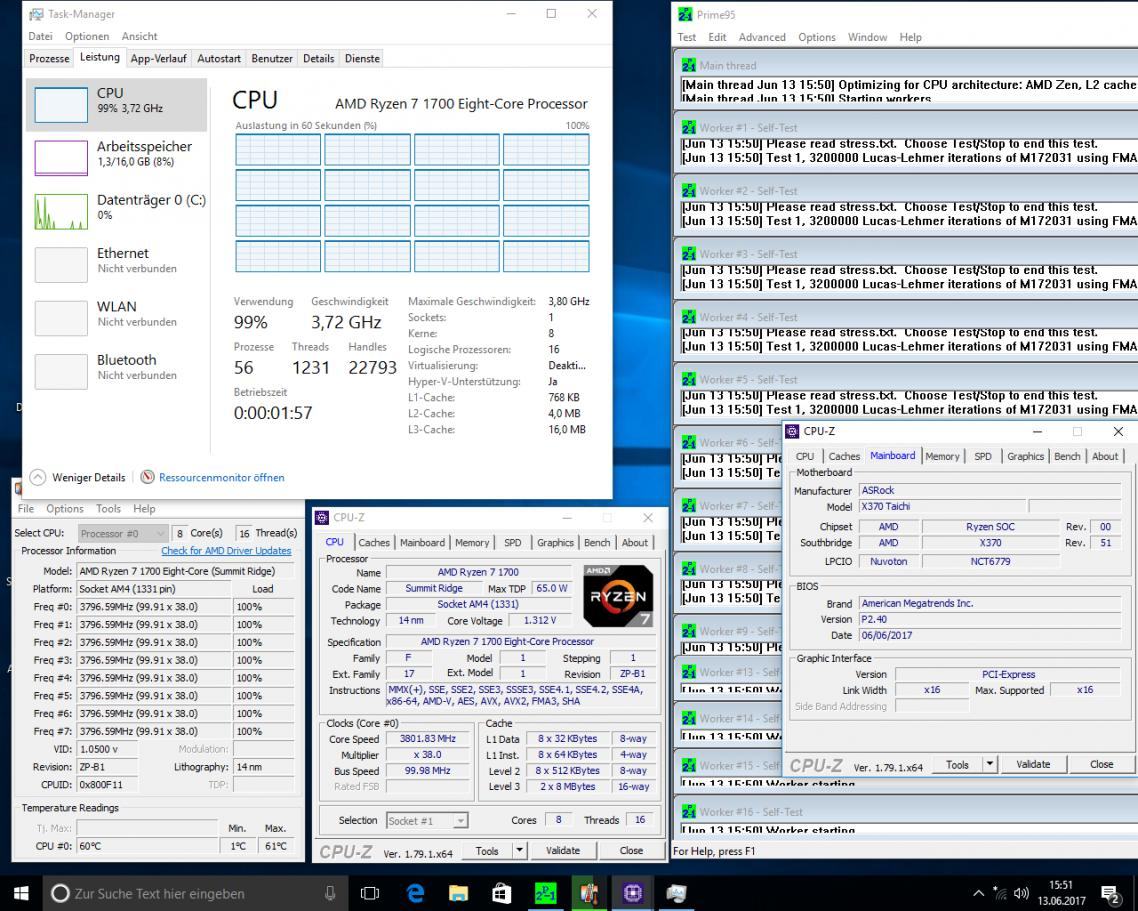

Gerade einen Aufbau gemacht -> Taichi -> P2.40 -> Ryzen 1700 -> 16 GB 2933 -> OC 3.80 GHz -> Prime95 29.1 mit 8K Custom

Im Idle lt. CoreTemp 24° und bei Volllast (siehe Screen) 61°


Anhänge

  • Screenshot (63).jpg
    Screenshot (63).jpg
    198 KB · Aufrufe: 63
Geht aber um HWiNFO.

Coretemp bringt mir nichts. Check ich gern gegen aber die Threads zu dem Thema sind ja nicht aus Langeweile offen.

Tcl und Tdie werden ausgelesen und alle Nutzer haben da urst hohe Werte. Sowohl im Ryzen Master, als auch bei HWiNFO und Aida.

Warum sollte CoreTemp was anderes als die anderen Tools auslesen :hmm:
Die 75°C Tdie sind zwar nicht kalt, imo aber auch nicht extrem hoch oder?
Wird der Kühler den richtig heiss? Welche WLP verwendest du etc?

Drei Werte stehen zur Debatte:

1) Tctl -> Tdie + 20° Offset
2) Tdie -> die CPU Temperatur, welche aber so spike-artig hochgeht, sobald Last kommt, dass man kaum glauben kann, wie innerhalb von 2-3s direkt mal eine Differenz zwischen Idle und Load von 40° entstehen
3) CPU Temp vom Mobo -> scheinbar eine Sockeldiode, welche immer bei 50-60°C rumdümpelt unter Last

So - und wenn die Tdie bei Last direkt mal um 40° nach oben springt, dann frag ich mich was da nun los ist. Zumal laut tDie auch nicht mehr soviel Platz nach oben ist zum Shutdown.

Der Kühler wird heiß, aber auch nur so schnell wie bei meinen anderen PCs bisher und meinem aktuellen 2.-System mit einem i5 3570k. Da wird alles ( auch ein AsRock Brett ) sauber und nachvollziehbar ausgelesen. Da spiket die Temperatur nicht einfach nach oben und steigt noch weiter an. Da klettert die Temperatur normal wie bei allen PCs zuvor fortschreitend an und wird beim Maximum langsamer im Anstieg. So ala 30, 34, 40, 45, 50, 53, 57, 58, 59 innerhalb einer Minute oder so.

Beim Ryzen direkt mal 28, 53, 61, 68 innerhalb von wenigen Sekunden und dann pegelt es sich über 2-3 min bei 75-80°C ein.
Der Kühler dagegen bleibt wie bei allen Systemen in den ersten Minuten recht kühl, wird dann handwarm und wird dann heißer.

Also bei mir blasen vorn 2 140mm Lüfter direkt vor der CPU rein, über den Ram durch den NH-D15 SE und durch 120mm + 140mm zum Heck wieder raus. direkter Airflow ohne auch nur IRGENDWAS im Weg. Noch direkt geht es einfach nicht.

WLP wurde getestet: Noctua NT-H1 ( das Zeugs, was dem Kühler beiliegt ), Arctic MX-4, ThermalGrizzly Kryonaut. Mehrfach aufgetragen ( Punkt, Kreuz, komplett verstrichen ).

Wenn die Tdie tatsächlich der Realität entsprechen sollte bei AsRock, was lesen dann bitte andere Boardhersteller aus, dass da alle niedrigere Werte haben?
Wieso haben Nutzer von anderen Brettern mit selbem Kühler und CPUs mit 4,0 Ghz und 1,4-1,5v einfach niedrigere Temperaturen? Mit gleichem Kühler?

Und was passiert dann im echten Sommer? Bis jetzt ist das hier mit 22°C Raumtemperatur echt milde - Südseite, da kommt diesen Sommer noch gut 30°C+ auf mich zu in dem Raum.



-> Witcher 3 + OBS = 220 Watt ( CPU Core + SoC Power ) und dank sehr kühler Luft von draussen ( 18°C ) blieb es bei 76°C

Zuletzt bearbeitet:
Irgendwas kann da nicht passen, hattest Du das Problem auch mit dem 2.3 oder 2.36? Wenn nicht, dann mach mal ein Rollback auf das vorherige Bios und teste es gegen.
Ansonsten hat sich vielleicht der Fühler verabschiedet.
Ich hab den kleineren und älteren Noctua, und komme unter Last Grad so auf 61℃.

Wenn bei einem 1700 bei Last 61° angezeigt wird, ist es beim 1700X 81° wegen dem +20° Offset

Bitte gleiche CPUs vergleichen 1700 zu 1700 oder 1700X zu 1700X

Und nun haben die Nutzer immernoch abstrus hohe angezeigte Temperaturen. OHNE Offset. Und die Screens von vergleichbaren Systemen sind genauso. Siehe overclock oder anandtech oder oder oder.

Am "besten" währe es wohl, mit einem Temperaturfühler die Tcase zu messen. Wenn die auch um 60°C ist, sind die 75°C im Die realistisch. @HW: Könntest du mal testen, ob unter Last die Headpipes ganz unten (bei der CPU) richtig heiss sind? Bei 75°C sollten die Pipes so heiss sein, dass ein Loslass-Reflex einsetzt. Ansonsten ist es evt. ein kaputter Sensor.
ODER: Es fliesst bei dem Board ein Leckstrom auf die Fühler, welcher diesen höher anzeigen lässt als er soll (ist mir auch schon passiert bei Messungen mit Thermoelementen!)

Was ganz andres, hat jemand den RAM HyperX HX432C16PB3K4 auf einem der Bretter laufen? Gemäss QVL sollten die auf das Taichi passen. Ich möchte nur verhindern, dass die dann nur mit 2.6GHz oder so laufen :S
Ansonsten gibt's bei mir dann halt die Corsair CMK16GX4M2B3200C16. Die sind zwar nicht auf der QVL aber sollen laufen (gemäss Liste im Startpost)

JZ_ schrieb:
Wenn bei einem 1700 bei Last 61° angezeigt wird, ist es beim 1700X 81° wegen dem +20° Offset

Bitte gleiche CPUs vergleichen 1700 zu 1700 oder 1700X zu 1700X
Zum Vergrößern anklicken....

Kann es sein, dass das F-Stream Utility die CPU-Temps schon ohne den Offset anzeigt?
Knapp 40° unter Last scheinen für 4GHz trotz WaKü ein bisschen wenig zu sein, wenn ich den Offset abzieh^^ :hmm:

Anmelden, um zu antworten.

Ähnliche Themen

#d3nis
[Kaufberatung] Mini ITX System als reiner Streaming Rechner
Antworten
11
Aufrufe
708
#d3nis
#d3nis
Shutterfly
  • Artikel
[User-Review] LG gram 16 pro: 16 Zoll Notebook mit Intel Core Ultra 7 Prozessor, 32 GB LPDDR5x RAM, 2 TB SSD und 77-WH-Akku (16Z90SP-G.AD7BG)
Antworten
3
Aufrufe
438
Shutterfly
Shutterfly
M3ph15t
[Kaufberatung] Die letzte Aufrüstung für AM4 - CPU und RAM
Antworten
25
Aufrufe
1K
n3cron
n3cron
S
CPU-Limit umgehen mit Upgrade
Antworten
21
Aufrufe
691
n3cron
n3cron
S
[Kaufberatung] Upgrade GPU für R6S 360 hZ
Antworten
16
Aufrufe
464
Standex
S
Hardwareluxx setzt keine externen Werbe- und Tracking-Cookies ein. Auf unserer Webseite finden Sie nur noch Cookies nach berechtigtem Interesse (Art. 6 Abs. 1 Satz 1 lit. f DSGVO) oder eigene funktionelle Cookies. Durch die Nutzung unserer Webseite erklären Sie sich damit einverstanden, dass wir diese Cookies setzen. Mehr Informationen und Möglichkeiten zur Einstellung unserer Cookies finden Sie in unserer Datenschutzerklärung.


Zurück
Oben Unten refresh
