[Sammelthread] ASRock X79 Extreme/Fatal1ty Series (Intel X79)

Aktuelle Modelle:
X79 Extreme4 - X79 Extreme4-M
X79 Extreme6 - X79 Extreme9 - X79 Extreme11
Fatal1ty X79 Professional - Fatal1ty X79 Champion


In Entwicklung:
​

Hey Luxxer,

Hier nun der Sammelthread für die neuen X79 Mainboards von ASRock Sockel 2011.
Alles rund um die neuen Mainboards könnt ihr hier Besprechen.
Die neusten Bios Update's und andere Downloads gibt es zu den jeweiligen Boards am ende des Spoilers.


Über ASRock,

Die Firma ASRock Inc. wurde im Jahr 2002 gegründet und hat sich auf das Gebiet Motherboards spezialisiert. ASRock ist dabei bestrebt, seine eigene Marke weiter aufzubauen. Mit dem 3C-Design-Konzept „Creativity, Consideration, Cost-effectiveness”, (Kreativität, sorgfältige Überprüfung, Wirtschaftlichkeit) geht das Unternehmen an die Grenzen bei der Herstellung von Motherboards und richtet seine Aufmerksamkeit dabei aber gleichzeitig auch auf die Umwelt. So werden Umweltfreundliche und Klimaschonende Konzepte entwickelt und umgesetzt.

ASRock ist der weltweit drittgrößte Motherboard Hersteller mit Hauptsitz in Taipeh, Taiwan und Niederlassungen in Europa und den USA. Die junge und dynamische Firma ist sowohl im Mainstream als auch dem Enthusiasten Segment bei Mainboards aktiv, um so jedem User das passende Produkt bieten zu können und seinen guten Ruf auf dem Weltmarkt mit Zuverlässigkeit und Kompetenz zu festigen.


Modellübersicht und Kurzbeschreibung

Spoiler

X79 Extreme4-M Preisvergleich

Spoiler

• Micro ATX Form Factor: 9.6-in x 9.6-in, 24.4 cm x 24.4 cm
• Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Intel® Core™ i7 processor family for the LGA 2011 Socket
• Supports Quad Channel DDR3 2400+(OC)
• Digi Power, Advanced 6 + 2 Power Phase Design
• 3 x PCIe 3.0 x16 Slots, Supports AMD Quad CrossFireX™ and NVIDIA® Quad SLI™
• Dr. Debug, Smart Switch Design: Power/Reset/Clear CMOS Switch with LED
• Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, XFast Charger, Graphical UEFI, UEFI System Browser, AXTU
• 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
• Free Bundle : CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite

Link zum Board:
ASRock > Products > X79 Extreme4-M
Bios Download:
ASRock > Produkte > X79 Extreme4-M > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme4-M > Speicher Support Liste

X79 Extreme4 Preisvergleich

Spoiler

• ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Intel® Core™ i7 processor family for the LGA 2011 Socket
• Supports Quad Channel DDR3 2400+(OC)
• Digi Power, Advanced 6 + 2 Power Phase Design
• 3 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
• Dr. Debug, Smart Switch Design: Power/Reset/Clear CMOS Switch with LED
• Supports ASRock XFast LAN, XFast Charger, XFast USB, XFast RAM Technologies
• Supports graphical UEFI, AXTU, SmartView, APP Charger
• 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
• Free Bundle : ASRock X-FAN, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite

Link zum Board:
ASRock > Products > X79 Extreme4
Bios Download:
ASRock > Produkte > X79 Extreme4 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme4 > Speicher Support Liste

X79 Extreme6 Preisvergleich

Spoiler

• Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Intel® Core™ i7 processor family for the LGA 2011 Socket
• Supports Quad Channel DDR3 2400+(OC), 8 DIMM slots, Max capacity up to 64GB
• Digi Power Design, 12 + 2 Power Phase Design
• 3 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
• Broadcom Gigabit LAN
• Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, Graphical UEFI, UEFI System Browser, AXTU
• 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio
• Free Bundle : 1 x Front USB 3.0 Panel, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite

Link zum Board:
ASRock > Products > X79 Extreme6
Bios Download:
ASRock > Produkte > X79 Extreme6 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme6 > Speicher Support Liste

X79 Extreme9 Preisvergleich

Spoiler

• ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Intel® Core™ i7 processor family for the LGA 2011 Socket
• Supports Quad Channel DDR3 2400+(OC), 8 DIMM slots, Max. capacity up to 64GB
• Digi Power Design, Advanced 16 + 2 Power Phase Design
• 5 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
• Broadcom Dual LAN with Teaming Function
• Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, XFast Charger, Graphical UEFI, UEFI System Browser, AXTU
• Creative Sound Core3D 7.1 CH, Supports THX TruStudio PRO
• Free Bundle : ASRock Game Blaster, Front USB 3.0 Panel, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suit

Link zum Board:
X79 Motherboard Series Manufacturing - ASRock Inc.
Bios Download:
ASRock > Produkte > X79 Extreme9 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme9 > Speicher Support Liste

X79 Extreme11 Preisvergleich

Spoiler

In der Entwicklung!

Link zum Board:
X79 Motherboard Series Manufacturing - ASRock Inc.
Bios Download:
ASRock > Produkte > X79 Extreme11 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme11 > Speicher Support Liste

Fatal1ty X79 Professional Preisvergleich

Spoiler

• Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Digi Power Design, 16 + 2 Power Phase Design
• Supports Quad Channel DDR3 2600+(OC)
• 4 x PCI-E 3.0 x16 slots, supports AMD 4-Way CrossFireX™ , NVIDIA® 4-Way SLI™
• Dr. Debug, Smart Switch Design: Power/Reset/Clear CMOS Switch with LED
• 8 x USB 3.0 (4 Front, 4 Back), 6 x SATA3, 1 x Fatal1ty Mouse Port (USB 2.0)
• Supports Fatal1ty XFast USB, XFast RAM, XFast LAN, XFast Charger
• Supports Fatal1ty F-Stream, Graphical UEFI, UEFI System Browser, APP Charger, SmartView
• 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
• Free Bundle : 1 x Front USB 3.0 Panel, CyberLink MediaEspresso 6.5 Trial, MAGIX Multimedia Suite

Link zum Board:
X79 Motherboard Series Manufacturing - ASRock Inc.
Bios Download:
ASRock > Produkte > Fatal1ty X79 Professional > Download
Ram Support Liste:
ASRock > Produkte > Fatal1ty X79 Professional > Speicher Support Liste

Fatal1ty X79 Champion Preisvergleich

Spoiler

• Premium Gold Caps (2.5 x longer life time), 100%
• Japan-made high-quality Conductive Polymer Capacitors
• Digi Power Design, 12+ 2 Power Phase Design
• Supports Quad Channel DDR3 2500+(OC)
• Supports Dual-Stack MOSFET (DSM)
• 5 x PCI-E 3.0 x16 slots, supports AMD 4-Way CrossFireX, NVIDIA® 4-Way SLI
• Creative Sound Core3D 7.1 CH HD Audio,
  Supports Premium Headset Amplifier (PHA)
• Broadcom PCIE Dual LAN with Teaming Function
• 12 x USB 3.0 (4 Front, 8 Back), 6 x SATA3, 1 x Fatal1ty
  Mouse Port (USB 2.0), 1 x Post Status Checker (PSC)
• Supports Fatal1ty XFast RAM, XFast LAN, XFast USB,
  OMG, Internet Flash, HyperDuo Plus
• Free Bundle : 1 x Front USB 3.0 Panel, 1 x Rear USB 3.0
  Bracket, CyberLink MediaEspresso 6.5 Trial, MAGIX
  Multimedia Suite

Link zum Board:
X79 Motherboard Series Manufacturing - ASRock Inc.
Bios Download:
ASRock > Produkte > Fatal1ty X79 Champion > Download
Ram Support Liste:
ASRock > Produkte > Fatal1ty X79 Champion > Speicher Support Liste

Modellübersicht EOL(End of Life)


X79 Extreme3 Preisvergleich

Spoiler

• ATX Form Factor: 12.0-in x 8.8-in, 30.5 cm x 22.4 cm
• Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Intel® Core™ i7 processor family for the LGA 2011 Socket
• Supports Quad Channel DDR3 2400+(OC)
• Digi Power, Advanced 5 + 1 Power Phase Design
• 3 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
• Clear CMOS Switch with LED
• Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, XFast Charger, Graphical UEFI, UEFI System Browser, AXTU
• 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
• Free Bundle : CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite

Link zum Board:
ASRock > Products > X79 Extreme3
Bios Download:
ASRock > Produkte > X79 Extreme3 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme3 > Speicher Support Liste

X79 Extreme6/GB Preisvergleich

Spoiler

• Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Intel® Core™ i7 processor family for the LGA 2011 Socket
• Supports Quad Channel DDR3 2400+(OC), 8 DIMM slots, Max. capacity up to 64GB
• Digi Power Design, 12 + 2 Power Phase Design
• 3 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
• Broadcom Dual LAN with Teaming Function
• Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, Graphical UEFI, UEFI System Browser, AXTU
• Creative Sound Core3D 7.1 CH, Supports THX TruStudio PRO™
• Free Bundle : ASRock Game Blaster, 1 x Front USB 3.0 Panel, CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suit

Link zum Board:
ASRock > Products > X79 Extreme6/GB
Bios Download:
ASRock > Produkte > X79 Extreme6/GB > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme6/GB > Speicher Support Liste


Testberichte:
Hardwaremax.net

X79 Extreme7 Preisvergleich

Spoiler

• ATX Form Factor: 12.0-in x 9.6-in, 30.5 cm x 24.4 cm
• Premium Gold Caps (2.5 x longer life time), 100% Japan-made high-quality Conductive Polymer Capacitors
• Intel® Core™ i7 processor family for the LGA 2011 Socket
• Supports Quad Channel DDR3 2400+(OC), 6 DIMM slots, Max. capacity up to 48GB
• Digi Power Design, Advanced 12 + 2 Power Phase Design
• 5 x PCIe 3.0 x16 Slots, Supports AMD 3-Way CrossFireX™ and NVIDIA® 3-Way SLI™
• Dr. Debug, Smart Switch Design: Power/Reset/Clear CMOS Switch with LED
• Supports ASRock X-FAN, XFast RAM, XFast LAN, XFast USB, XFast Charger, Graphical UEFI, UEFI System Browser, AXTU
• 7.1 CH HD Audio with Content Protection (Realtek ALC898 Audio Codec), Supports THX TruStudio™
• Free Bundle : CyberLink MediaEspresso 6.5 Trial, ASRock MAGIX Multimedia Suite

Link zum Board:
ASRock > Products > X79 Extreme7
Bios Download:
ASRock > Produkte > X79 Extreme7 > Download
Ram Support Liste:
ASRock > Produkte > X79 Extreme7 > Speicher Support Liste

UEFI Updates:

Wichtig: Sollte es beim aufspielen des Bios zu einem Fehler kommen, kann ASRocks "Crashless" Funktion das Board retten. Dafür braucht ihr einen in FAT formatierten USB Stick. Darauf kopiert ihr das entpackte Bios File, natürlich in das Root Verzeichnis ohne irgendwelche Unterordner ! Danach steckt ihr den USB Stick in einen der schwarzen USB2 Ports auf der Rückseite, desweiteren müsst ihr alle SATA-Kabel von Laufwerken, Festplatten (HDD, SDD) und Cardreadern abklemmen um die automatische Boot Priorität des USB Sticks zu erreichen.
Jetzt den CLR CMOS Knopf auf der Rückseite drücken, danach den Power ON Knopf des Rechners drücken, nun sollte die ASRocks Crashless Funktion das Bios wiederherstellen.


Fatal1ty X79 Champion

Spoiler

UEFI L1.99 Download
BIOS Date: 04/20/2012

UEFI 1.10 Download
BIOS Date: 04/26/2012

UEFI 1.20 Download
BIOS Date: 05/16/2012
Changelog:

• Update OMG module to support keyboard.
• Improve USB compatibility.

UEFI 1.30 Download
BIOS Date: 06/06/2012
Changelog:

• Update CPU code.
• Support DDR3_2400 memory frequency.

UEFI 1.40 Download
BIOS Date: 07/05/2012

• Update NB chipset code.

Fatal1ty X79 Professional

Spoiler

UEFI 1.30 Download
BIOS Date: 06/06/2012
Changelog:

• Update USB module
• Modify for Windows8 shut down behavior.

UEFI 1.40 Download
BIOS Date: 06/06/2012
Changelog:

• Update CPU Code

Asrock X79 Extreme9

Spoiler

UEFI L1.98a Download
BIOS Date: 02/06/2012 18:44:19 Ver: AS551198
Changelog:

•
  Please suggest the user to update X79EX9 L1.98a. BIOS Advance page have "Clock Generator Configuration", the user can try to tune the "CPU skew rate", "SRC skew rate" and "Fix SRC skew rate".
  The options may help bclk OC, but XEON CPU doesn't have BCLK strap, it only can set bclk=100 strap, FYI.

Anscheinend hat der Xeon der E5-2600 Serie keine "paths"/profiles im PCH um verschiedene Multiplikatoren einzusetzen. Das PCH definiert nämlich welche Tacktung-SRC, was steuert. Dieses läuft dann über das ICC.
Leider scheint es so als würde das ICC die Ausgabe verweigern oder keine Daten beinhalten, die das Motherboard abrufen kann.
Somit bestätigt es sich das es bei der E5 Serie keine direkte ICC gibt, die die Paths bzw. die Profile vorgibt (siehe Screenshot von der ICC), sondern der Takt wird von dem ClockGen Chip (DB1200) vorgegeben . Dieser Chip sollte 2 PLLs haben, welche BCLK und DMI separat betreibt. Die konkrete Implementation, von Desktop Modellen wie den I7-3930k liegt in den Händen der Mainboard Hersteller, welcher das Design macht.
Diese Lösung gibt mehr Raum für Clock Management, beim Server-Segment liegt der "ClockGen" völllig in Händen von (Intel), somit gibt es keine Möglichkeit bisher an die Profile zu kommen.
Das heißt aber auch, das es jederzeit möglich ist, dieses auf zu heben, durch Freigabe dieser Daten.

UEFI L1.98c Download
BIOS Date: 02/09/2012 12:29:23 Ver: AS551198
Changelog:

• Add Support for Sandy Bridge-EP Processors
• Add Support for I7 3820 M0/1
• Fix the SNB-E CPU ratio stuck at 12x under LN2 OC.

UEFI 2.00 Download
BIOS Date: 03/09/2012 18:30:00 Ver:

UEFI L2.03 Download
BIOS Date: 04/13/2012 21:16:21 Ver: AS551203

UEFI 2.20 Download
BIOS Date: 13/06/2012 18:44:19 Ver:
Changelog:

• Modify memory size information at post screen.
• Update USB module.
• Modify for Windows8 shut down behavior.
• Update CPU code.
• Patch G-skill F3-14900CL9Q2-32GBZL memory module.

UEFI L2.81 Download
BIOS Date: 15/10/2012 15:17:50
Changelog:

• Update USB module.
• Modify for Windows8 shut down behavior.
• Improve the DRAM speed and compatibility.

Asrock X79 Extreme6/GB

Spoiler

UEFI L1.11c Download
BIOS Date: 02/09/2012 12:59:41 Ver: AS619111

UEFI L1.30 Download
BIOS Date: 06/06/2012 12:59:41 Ver:
Changelog:

• Update USB module.
• Modify for Windows8 shut down behavior.

UEFI L1.40 Download
BIOS Date: 07/05/2012 12:59:41 Ver:
Changelog:

• Update CPU Code.

Asrock X79 Extreme6

Spoiler

UEFI L1.11c Download
BIOS Date: 02/09/2012
Changelog:

• Update 3820 EZ OC table.
• Fix only 1 core turbo issue.

UEFI L1.30 Download
BIOS Date: 06/06/2012 12:59:41 Ver:
Changelog:

• Update USB module.
• Modify for Windows8 shut down behavior.
• Improve the DRAM compatibility.

UEFI L1.40 Download
BIOS Date: 05/07/2012 12:59:41 Ver:
Changelog:

• Update CPU code.

Asrock X79 Extreme4

Spoiler

UEFI 1.70 Download
BIOS Date: 02/03/2012

UEFI 1.80 Download
BIOS Date: 03/22/2012
Changelog:

• Improve USB compatibility.

UEFI 1.81a Download
BIOS Date: 03/28/2012
Changelog:

• Improve OC power consumption.

UEFI 1.90 Download
BIOS Date: 06/06/2012
Changelog:

• Update USB module.
• Modify for Windows8 shut down behavior.
• Improve the DRAM compatibility.

UEFI 2.00 Download
BIOS Date: 07/05/2012
Changelog:

• Update CPU code.
• Modify for Windows8 shut down behavior.

Asrock X79 Extreme4-M

Spoiler

UEFI 1.69e Download
BIOS Date: 02/09/2012

UEFI 2.00 Download
BIOS Date: 07/05/2012
Changelog:

• Update CPU code.
• Add i7-3820 CPU EZ OC
• Fix the SNB-E CPU ratio stuck at 12x under LN2 OC
• Improve the DRAM compatibility.

Asrock X79 Extreme3

Spoiler

UEFI 1.50 Download
BIOS Date: 03/22/2012

UEFI 1.51a Download
BIOS Date: 03/28/2012
Changelog:

• Improve OC power consumption.

UEFI 1.70 Download
BIOS Date: 07/05/2012
Changelog:

• Update CPU code.
• Improve the DRAM compatibility.
• Modify for Windows8 shut down behavior.
• Modify memory size information at post screen.

ASRock DDR3 Support​

Spoiler

Da einige User Probleme mit Memory-Overclocking hatten und schon bei 2133MHz Schluss war, überarbeitet ASRock nochmal fast alle Biose für die X79 Serie, nun laufen viele Rechner ab der Version 2.0 und neuer, viel stabiler und mit höheren DDR3 Frequenzen. Auch an den E5-2600 Support wurde gedacht. Da ASRock auch nicht alle Speicher testen kann, bitten wir euch uns eure Ergebnisse zukommen zu lassen um zu erkennen wo man noch was verbessern kann.
Bitte hier eintragen..

Hardwareluxx ASrock X79 Club

Hier klicken zum eintragen!

[iframe]https://docs.google.com/spreadsheet/ccc?key=0AsguKyJA-i2TdGlvWld5eGxoZTlTQnBDZnpnTW5lVXc[/iframe]
​

Sammelthread noch im Aufbau
Änderungen vorbehalten!



[gocu]

Hi,
habe ein zwei Pin Thermosensor für Wasserkühlung, der soll auch für Mainboards geeignet sein. Wisst ihr ob das X79 E4M einen Anschluss dafür on Board hat, habe gestern keinen gefunden?



[aresgo]

Schon einer das BIOS 3.00 für das Extreme 11 getestet?

Bin vergebens auf der suche nach einer wakü fürs Board. Leider macht MIPS ja keine mehr. Kennt irgendwer eine Alternative ?



[la.ultima]

Nun Ja, hab mal das neue 3.60 fürs Xtreme9 getestet (mit einem 3930K)! Vorweg, Finger weg davon! Zumindest für mich!

- VTT, VCSSA Bug wieder vorhanden, also 1,2V anliegend, egal was man einstellt! (funktioniert jedoch prima mit dem 3.43a)
- ein fest eingestellter CPU Takt, also ohne Speed Step usw., taktet sofort unter Belastung auf den Basistakt runter!
- stabile OC Settings mit dem 3.43a Bios schmieren mit dem 3.60er unter Belastung sofort ab!

+ Intels MEI Firmware wurde auf Version 8.1.... aktualisiert, das wars aber schon mit den ++++++++++

Also mein Fazit, ein Rückschritt für I7-3820, I7-3930 (60/70) Besitzer!

Back to 3.43a!

Grüße



[-- Ganglion1977 --]

Danke für Deinen Bericht!



[Cyras]

Evtl. kommt es davon das das 3.60 vom 3.30 abstammt, so war es mit meiner ersten Version die ich für die Ivy-EP Serie bekommen habe leider auch, da ich diese mit dem alten E5 geflashed habe und dann wieder die alten Fehler hatte.
Leider habe ich bis Dato, da zu keine Rückantwort mehr bekommen.



[BYTE64]

Neues UEFI 3.20 für das X79 Extreme 4 ist da.

Es werden die neuen Ivy Bridge-E/EP CPUs unterstützt.



[Hoschi]

- ein fest eingestellter CPU Takt, also ohne Speed Step usw., taktet sofort unter Belastung auf den Basistakt runter!

Selbes Problem hier (Extreme11). Unter starker Last taktet die CPU auf Standard-Multiplikator zurück...

Also mein Fazit, ein Rückschritt für I7-3820, I7-3930 (60/70) Besitzer!

Back to 3.43a!

Asrock schreibt zu den aktuellen Biosversionen: "* Bitte flashen Sie nach dem Update nicht auf eine ältere Version zurück."

Ist zurückflashen noch ohne Komplikation möglich?



[la.ultima]

Selbes Problem hier (Extreme11). Unter starker Last taktet die CPU auf Standard-Multiplikator zurück...



Asrock schreibt zu den aktuellen Biosversionen: "* Bitte flashen Sie nach dem Update nicht auf eine ältere Version zurück."

Ist zurückflashen noch ohne Komplikation möglich?

Bei mir hat das zurückflashen problemlos geklappt! Zuerst wurde automatisch die "alte" Intel MEI Firmware aufgespielt, Neustart, danach automatisch das "alte" Bios!
Funktioniert alles wieder so wie es soll!

Bei mir hat er nicht nur auf den Standard Multi zurück getaktet, war auch verbunden mit einem BSOD! Beim nächsten Neustart waren dann alle Einstellungen im Bios auf "Standard"!

Glaub das mit dem Warnhinweis zum Update bezieht sich mehr auf die IVB-E CPU´s, sollte man diese verbaut haben! Da wäre ein flash auf eine ältere Version tatsächlich eher "kontraproduktiv"!



[Cyras]

Falls jemand noch das 3.60 für das E9 installiert hat, kann es sein das es sich im Bios mit L3.52 meldet, vom 24.07?



[MarV8501]

Kann es sein, dass das Problem mit dem Standard Multi auch beim neuen Bios fürs E7 besteht? Ich hab mir jetzt hier nen halben Tag nen Kopf gemacht welchen Schalter ich nach dem Update vergessen habe... Jedesmal wenn ich Prime starte springt mir die Kiste von 4,5 auf 3,4 zurück... Obwohl die Limits auf 280 bzw. 300 gestellt sind. Um das ganze stabil zu bekommen musste ich auch von 1,325 auf 1,360 vCore gehen. OffSet bekomm ich überhaupt nicht zum laufen, Ständig ClockWatch Fehler, WEHA etc...



[la.ultima]

Selbes Problem hier (Extreme11). Unter starker Last taktet die CPU auf Standard-Multiplikator zurück...



Asrock schreibt zu den aktuellen Biosversionen: "* Bitte flashen Sie nach dem Update nicht auf eine ältere Version zurück."

Ist zurückflashen noch ohne Komplikation möglich?

Und??? Schon das 2.93a probiert fürs X11? Sollte das erste gefixte X79 Bios sein ( Changelog:Fix lowering clock speed under heavy load)!

Grüße



[aresgo]

Wenn das System im Moment nicht so perfekt laufen würde



[Hoschi]

Und??? Schon das 2.93a probiert fürs X11? Sollte das erste gefixte X79 Bios sein ( Changelog:Fix lowering clock speed under heavy load)!

Grüße

Grad geflasht.
Soweit keine Auffälligkeiten (im positiven Sinne)



[aresgo]

gibts was das besser funktioniert



[MarV8501]

Wann kommt die Fehlerbehebung vom extreme7??? Noch jemand hier der Kontakt zu der Supportabteilung hat? Ich dreh bald durch hier. Jedes zweite BIOS ist bisher für die Tonne gewesen... Werden die nicht getestet? Da lief die Beta ja besser... Obwohl sie nicht offiziell rauskam.



[Cyras]

Irgendwas ist mit der Bereitstellung der Bios Versionen wohl schiefgelaufen, die Version für das Extreme9 z.B steht ja als 3.60 Final zum download zur Verfügung. Intern hat das Bios den Namen L3.52. Das gleiche beim Extreme11, da wird es auf der Seite mit 3.00 geführt Intern aber meldet es sich mit L2.93. Das ist mir vor ein paar tagen schon aufgefallen, als ich die ME Version von dem neuen Bios ins alte kopiert hatte.

Für das E7 gibt es zum Glück noch die gut funktionierende alte Beta, die wohl leider wie bei den anderen nicht als Referenz genommen wurde. Heute wurde für das E7 die L2.01 veröffentlicht, aber vom Text her gehe ich aus das diese genau so schlecht läuft?

Zum Kontakt kann ich nur sagen, das meine Kontaktperson bei ASRock wohl noch Urlaub hat, da ich keine Bestätigung bekomme. Eine schnelle Lösung kann ich deshalb auch nicht anbieten.

Download:

Extreme7: 2.01 BIOS Date: 08/10/2013 15:05:18
Extreme9: 3.61 BIOS Date: 08/10/2013 15:12:45
Extreme11: 3.01 BIOS Date: 08/10/2013 15:30:45



[MarV8501]

Hey Cyras,
thx für die schnelle Antwort. Nein das 2.01 kannte ich noch nicht. Werde ich jetzt testen und hoffe das der Bug mit der Ratio wieder weg ist. Wäre schade um das schöne Board wenn mir der Spaß wegen der Software dran vergeht.

EDIT:

So 12Std CPU-Zeit im Prime durch. Kein Multi hin u her Gehopse mehr. DANKE!
Aber trotzdem muss ich 0.04V mehr anlegen als vorher.



[Cyras]

So ich habe mich jetzt auch mal da zu entschlossen das 3.61 für das E9, mit einem Sandy Bridge CPU zu testen. Zum Testen benutze ich genau die selben Settings wie beim 3.43a auch.
Im großen und ganzen kann ich la.ultima zustimmen, es ist wie gedacht auf dem 3.30 basierend, mit ein paar kleinen Änderungen.

Enhanced Halt State (C1E), funktioniert mit dem E5-SBEP jetzt auch, funktioniert aber im 3.43a bei mir mit dem E5-SBEP nicht.

Spoiler

Voltage Control, funktioniert leider nicht mehr, Spannungen werden wie bekannt nicht korrekt angezeigt, funktioniert aber im 3.43a.

Spoiler

PCIe 3.0, funktioniert bei mir leider nicht mehr reibungslos, nach dem ersten Booten Blackscreen, funktioniert bei mir im 3.43a.
OC-Profil, noch nicht komplett getestet.

Ein positiver Aspekt, der jedoch wenig nutzen für die meisten User mit sich bringt, ist das Update der Intel ME Version auf 8.1.40.1416



Intel® Dynamic Application Loader (Intel® DAL)
This is a service which exposes the host interface to usage of the Intel® Dynamic
Application Loader infrastructure abilities, for loading/unloading applications and
communicating with them. It will only be installed if the platform is Intel® Dynamic
Application Loader capable. It is not available over Windows* Server 2003 or
Windows* Server 2008.

Intel® Identity Protection Technology (Intel® IPT)
This software contains the components and APIs required for ISV applications to utilize
Intel® IPT abilities (i.e. One Time Password and True Cove). It will only be installed if
the platform is Intel® Dynamic Application Loader capable. It is not available over
Windows* Server 2003 or Windows* Server 2008.



[Blubber120]

Ist das nicht ein bischen viel VCCSA?



[Cyras]

Er läuft jetzt seit ende 2011 mit den Spannungen, zwischen durch hatte ich mal 1,20V VCCSA, dann aber Bluescreens. Wo sich jedoch herausstellte, das er der Nvidia Grafiktreiber war der diese verursachte.
Ich habe bis jetzt auch keine Leistung verloren, in Hwbot habe ich sogar ein bissel zugelegt .
Diesen zu selektieren ist mir einfach zu teuer, ich würde ihn ja gegen den 2687w v2 tauschen, nur lohnt sich das auch nicht wirklich. Hatte gehofft er käme als 10 Kerner oder insgeheim das der Clockgen ein paar ICC Profile mit sich bringt aber nichts.
Denke mal Haswell EP wird mein nächster werden.

Hier mal zum vergleich E5-2687w vs E5-2687w V2 (links mit 106MHz und rechts 100Mhz)



Wichtig bleibt zu sagen, das der L3 Cache bzw. das Final Step noch anders aussehen können. Einige Änderungen gab es ja auch bei den Sandy Bridge-EP Prozis, da hatte ich auch ein Sample das es nach dem Release gar nicht mehr in der Form gab, es wurde komplett ersetzt.



[aresgo]

Welche Anwendung wird hier gezeigt ?



[Cyras]

HWiNFO v4.22 Build 1970 vergleichbar mit Aida64, übrigens zeigt Aida64 endlich VRM Werte in den Sensor-Eigenschaften !



[aresgo]

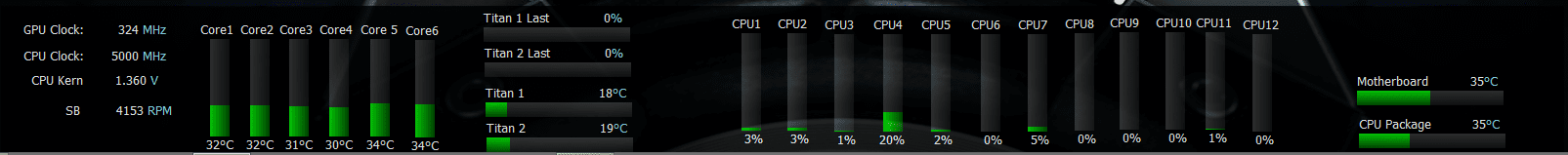

mit Aida habe ich mir folgendes zusammengebastelt. HWinfo finde ich aber auch recht ansprechend.



Uploaded with ImageShack.us



[Cyras]

Ein Gadget auf dem Desktop? Ich wollte mir auch mal sowas basteln, sah aber nie gut aus , deins macht was her. Und 6x5Ghz mit 2 Titanen ist wohl auch nicht zu toppen.



[aresgo]

Auf dem 2. Monitor. Die g19 gibt mir zwar auch die wichtigsten Daten aus, aber während dem testen wsrs sehr hilfreich. Ich kenne einige die das Toppen @grüsse an dancop, aber als 24/7 System bin ich mit der Config schon mehr als zufrieden.



[Cyras]

Tomshardware hatte sich ja vor kurzem einen I7-4970X ES und einen Xeon E5-2697 V2 ES gegönnt, ich denke aus dem allbekannten Chinesischen "taobao", daher hatte ich auch schon mal "einen". Und ihn durch ein paar Benchmarks gejagt.
Was haltet ihr davon? E5-2697 V2 und I7-4960X.
Wird jemand wechseln, evtl. I7 zu E5 oder lieber bei SBE bleiben und auf Haswell warten der ja angeblich mit 8 Kernen im Desktop-Segment aufkreuzen soll.
Oder hat sogar auch jemand einen "ES" zuhause



[Cyras]

Da es ja für ASRock Z77 Systeme schon Mod. Biose gibt und diese auch oft genutzt werden, möchte ich hier auch ein eigenes präsentieren. Das 3.43a für das Extreme9 mit freigeschalteten "Clock Generator Configuration", damit ist es möglich den Strap, Amplituden Spannungen und Skew Rates nach belieben selbst einzustellen, das war bisher nur dem ASUS Rampage vorbehalten. Evtl. bekomme ich nun meinen E5 noch etwas höher getaktet..

3.43C Updated:

• Intel(R) RAID for SATA - v11.6.0.1702
• RST 12.7
• ADD Clock Generator Configuration



[la.ultima]

3.43C Updated:

• Intel(R) RAID for SATA - v11.6.0.1702
• RST 12.7
• ADD Clock Generator Configuration

Komm schon, Intel MEI 8.x noch rein und wir haben ein sehr, sehr gutes Bios basierend auf dem 3.43a!
Obwohl das ja der schwerste und Risiko reichere Part werden würde!

Tolle Arbeit bis jetzt, hoffe ich darf Dein Bios mal testen!



[Blubber120]

Ich würds auch testen



[Cyras]

Das ist alles gar nicht so einfach, vom Raid Rom mal angefangen da ASRock da ein paar Änderungen vorgenommen hat. ASRock hat die Dev IDs umgeswitcht", d.h. die haben BIOS-intern den C600 Chipset Series SATA RAID Controller (DEV_2826) des E9 zu einem Desktop Express Chipset SATA RAID Controller (DEV_2822) gemacht. Damit das klappt, sind innerhalb des BIOS, jedoch außerhalb der SataDriver-Module zusätzliche Einträge erforderlich und die fehlen in diesem Fall vermutlich.

Deshalb muss das erstmal getestet werden, da im 3.43a nur ein Sata11 Rom zur Verfügung stand und nun Sata11 und Sata12. Sollte es nicht funktionieren, gibt es die Möglichkeit ASRocks gegen die aktuellsten zu tauschen, das wäre dann Intel RAID ROM- und SataDriver-Versionen 3.8.0.1009 (für DEV_2826) und 12.7.0.1936 (für DEV_2822). Falls da Interesse besteht.

Intel MEI Firmware ist ein krampf, da ich bisher leider die installierte Firmware "7.1.40.1161" nicht im Internet zum download finde, nur mit irgendwelchen Tools die mir die Offsets verfälschen.
