[Sammelthread] Asus Maximus III Formula (P55) [2]

---------------------------------------------------------

Inhalt

1.Algemeines

1.1 Bilder
1.2 Lieferumfang
1.3 OC-Verhalten
1.4 Spezifikationen

2.Information

2.1 Previews / Reviews
2.2 Preisvergleich
2.3 Kompatibele RAMs
2.4 kompatibelen LuftKühler
2.3 Overclocking Ergebnisse


3.Downloads

3.1 Bios
3.2 Treiber
3.3 Software



------------------------------------------------------------

1. Agemeines

Bilder











ein Dank an Ace.KIA. für die Bilder.




Lieferumfang:
-ROG Maximus III Formula Motherboard
-1xMulti-funktional module (2-port USB 2.0 and 1-port ESATA
-SupremeFX X-FI Audio Card
-1xASUS Q-Shild (I/O shield)
-3x Serial ATA signal cables
-1xROG Connect cable
-1xSLI Cable
-1x 2-1 Asus Q-Connector Kit
-cable ties,User Guide, ROG Support DVD,1xROG Theme label,1ROG cable label(12-in-1)




Spezifikation:

CPU:
Intel sockel 1156 i5-750 Prozessor i7-860/870 Prozessor (Lynnfield)

Chipsatz:
Intel P55 Express Chipsatz
Intel® P55 (PCH) Southbridge
Speicher:
4 x 240 dimm,Max.16GB,DDR3-1066, DDR3-1333,1600,1800,2000,2133(OC) non-Ecc, un-buffered memory modules
Supports Intel Extreme Memory Profile (XMP)
Erweiterungs-Slots:
3xPCIe x16slot
-2xPCIe 2.0 (red) support single at x16 or dual at x8 mode
-1xPCIe 1.0 (white) support at 4x mode
2xPCIex1
2xPCI 2.2
Multi-GPU Unterstützung:
SLI,CrossfireX
Storage:
Intel® P55 (PCH)
-6 x SATA 3.0 GB/s ports
-Intel Matrix Storage Technology supports Raid0,1, 5 and 10
JMicron 322 controller and 2x Jmicron 363 controllers:
-2xSATA 3.0GB/s port (red) RAID 0 and 1(SPD_HDD1SPD_HDD2)
-1xExternal SATA 3.0 GB/s ports (SATA On-the Go)
-2xSATA 3.0 GB/s port (whit) -SATA_0DD1+SATA_0DD2


Audio:
SupremeFX X-Fi
-8channel High Definition Audio CODEC
-EAX Advance HD 4.0
-X-FI CMOSS -3D
-X-FI Crystalizer
-Creativ ALchemy
-1x S/PDIF out header,Coaxial/Optical S/PDIF,Blue-ray support
LAN:
1xGigabit Lan (Realtek RTL8110SC)



Overclocking Features

Extreme Engine Power Design
- 16-phase CPU power
- 3-phase VTT power
- 3-phase Memory power
ROG Connect
CPU Level Up
Memory Level Up
Speeding HDD
iROG
Extreme Tweaker
Loadline Calibration
Intelligent overclocking tools:
- ASUS AI Booster Utility
- O.C. Profile
Overclocking Protection:
- COP EX (Component Overheat Protection - EX)
- Voltiminder LED
- ASUS C.P.R.(CPU Parameter Recall)

Special Features

MemOK!
MemPerfect
ProbeIt
Onboard Switches: Power / Reset / Clr CMOS (at rear)
Q-Fan Plus
ASUS EPU
ASUS MyLogo3
ASUS Fan Xpert
ASUS EZ Flash 2
ASUS CrashFree BIOS 3
ASUS Q-Connector
ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
ASUS Q-Slot
ASUS Q-DIMM

Information

Board
http://www.asus.com/product.aspx?P_ID=0ODEkxv4cmlXkqmr&templete=2

Review
http://www.google.de/url?sa=t&source=web&ct=res&cd=2&url=http%3A%2F%2Fwww.overclockersclub.com%2Freviews%2Fasus_rog_maximusiii_formula_preview%2F&ei=3WDGSpu1HoK64QaF57THAQ&usg=AFQjCNEbdV8MRKATUoV2cPAaJTEQ3MJMqw

Preisvergleich >ASUS MAXIMUS III FORMULAR:
http://preisvergleich.hardwareluxx.de/a459238.html

BIOS Empfehlung: 1006AKTUELLES

Kompatibele RAMs/Liste

ftp://ftp.asus.com.tw/pub/asus/mb/LGA1156/Maximus_III_Formula/M3F-QVL.zip

4x2gb G.Skill (F3-12800CL9D-4GBNQ) CL9-9-9-24 Vdimm=1.50V
2x2Gb G.Skill(F3-12800CL7D-4GBRH, Ripjaws-Series) CL7-7-7-21 VDimm=1,6V
2x2Gb Corsair  (CMG4GX3M2A2000C8, Dominator GT) CL8-8-8-24
2x2Gb G.Skill (F3-17066CL8D-4GBPS) CL8-8-8-24
2x2GB Kingston HyperX KHX1600C8D3K2/4GX
4x2GB exceleram DIMM Kit 4GB PC3-16000U CL9-9-9-24 (DDR3-2000) (EX3-42000X2-GO) 1,65v

kompatibelen LuftKühle

Zalman CNPS 9900Apasst sehr gut darauf und stört die Ram slots nicht.
Zalman CNPS10X Extreme belegt leider den 1 Ram slot.
Noctua NH-U12P SE2

Downloads
Bios
Aktuelle Bios gibt es direkt von FTP-Server
ftp://ftp.asus.com.tw/pub/asus/mb/LGA1156/Maximus_III_Formula/



[Dozer3000]

nö, .. zumindest hab ich das bisher nicht feststellen können..
ist ja nur zum "ausloten" - am Ende trag ich das dann im BIOS ein..



[meynhamburg]

@ LaMagra-X

Das würde ich versuchsweise mal abstellen : *Intel(R) SpeedStep(TM) Techno Aktiviert
Bringt höchstens 5 Watt & könnte für das nicht durch LinX kommen verantwortlich sein
& wenn CPU Voltage Mode VID gleichzeitig aktiviert ist, senkt er die Spannung eh nicht.
Hier: CPU Clock Amplitude Auto, stehen bei mir 800mv.

Meine G.Skill Falcon ist nicht mehr die neuste, sie ist glaube ich mit 220/180MB/s angegeben, dafür war der Preis damals in Ordnung, ich hab nur 479€ bezahlt, als sie in allen anderen Shops 599€ gekostet hat...



[LaMagra-X]

@Dozer3000
Okay, danke. Da ich aber dann eh noch mehr ändern muss warte ich dann noch lieber. Mir war Turbo Evo nie so ganz geheuer

@meynhamburg
Also die Runtertaktung wäre schon ganz sinnvoll bei mir, da der Rechner jeden Tag ca. 10-12 Stunden läuft.
Werde es aber mal so testen wie von dir geschrieben.

Und verstehe ich das richtig: Ich soll bei CPU Clock Amplitude 800mV einstellen?



[meynhamburg]

Jepp, vielleicht reichen auch 700mv, ich habe jedenfalls 800mv bei mir eingestellt, für 4Ghz.
Am meisten Strom sparst du durch C-State C6 & das hast du ja aktiv.



[LaMagra-X]

Okay. Fassen wir zusammen:
Intel Speed Step deaktiveren.
CPU Voltage Mode VID (wie gehabt)
CPU Clock Amplitude 800mV

Werde dann mal den Stromverbrauch messen...wollt ich eh schon lang mal tun



[meynhamburg]

Wie gesagt, wenn's hoch kommt 5Watt im Idle...



[LaMagra-X]

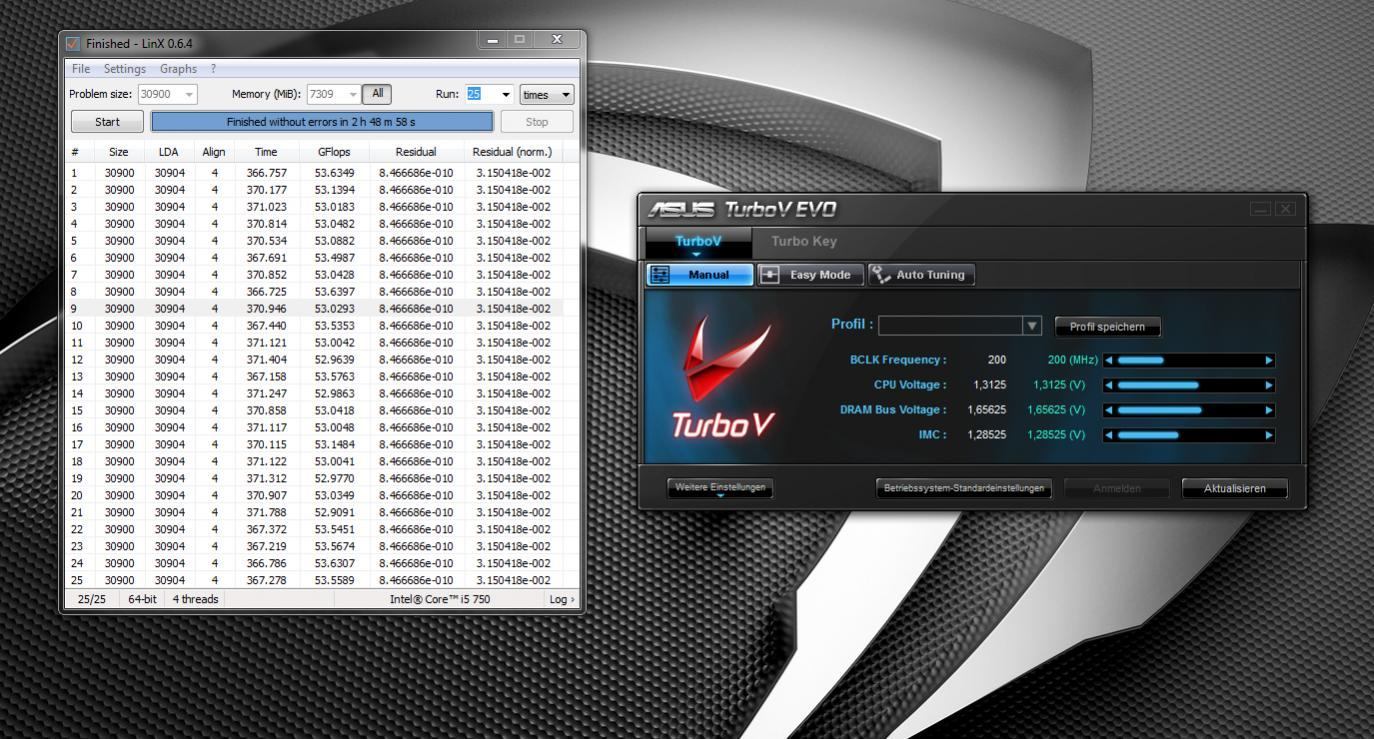

Also habe die IMC jetzt mal testweise mit Turbo Evo um einen Schritt erhöht...LinX läuft nun bereits im viertel Durchgang...bin mal gespannt wanns abschmiert



[meynhamburg]

Der letzte Run für die Kombi aus 870er & MIIIF, morgen kommt neues Spielzeug rein.
Wie man sieht, eignet sich die CPU auch zum Energie sparen, zwischen Idle & LinX Volllast mit allen 8 Threads liegen keine 80Watt...(bei 3,2Ghz)



[Dozer3000]

Aber der 870 gefällt mir.. womit kühlst Du?



[mochti01]

Jetzt mal ganz blöd gefragt, was bewirkt "CPU Clock Amplitude" und vor allem, was bewirkt es, wenn man den Wert verändert?



[Dozer3000]

Soweit ich das verstanden habe, ist das die Power die dem Volt-Geber (Spannungswandler) zugeführt wird. Eine Erhöhung ist meist für OC notwendig / von Vorteil. Die Temperatur der Spannungswandler kann dabei zunehmen. Macht aber meist nix.

Bin ja noch neu in der MIIIF Liga.. aber bei EVGA gibt es sowas auch.
Ich hab die CPU Clock Amplitude auf 1000 stehen..



[meynhamburg]

Aber der 870 gefällt mir.. womit kühlst Du?

Mit 'nem Mora2Pro@9x1600Upm + einem HTSF dual@2x1000Upm, der CPU Kühler ist ein EK-Supreme LT Acetal.



[mochti01]

Ich mag die CPU, das Board und vor allem den RAM



[Dozer3000]

mmh, .. ich glaub dein 870 könnte meinen 875k ersetzen..
Hab eine ähnliche Kühlleistung (1080 Nova Extreme mit 900RPM max, 240 Phobya mit 1400RPM max) und meiner geht bei 4 GHz auch nicht über 60°C Kerntemp.. aber die Voltangabe ist heftig... Batch / VID?



[LaMagra-X]

Jetzt mal ganz blöd gefragt, was bewirkt "CPU Clock Amplitude" und vor allem, was bewirkt es, wenn man den Wert verändert?

KLICK

EDIT:

...wir nähern uns. ^^



[meynhamburg]

L027B259 & die VID ist 1,08v glaube ich.
Beim Vorbesitzer ging die CPU mit 1,168vCore die 4Ghz LinX stabil, aber der hatte ein Gigabyte Board, auf allen anderen ist das scheinbar nicht machbar...
Der hat es sogar geschafft, 4,5Ghz LinX zu fahren, ich hab noch den Screen, Moment mal.



[Dozer3000]

Wann stelltst Du den in den MP?

Bei 1.34Vcore bin ich grad bei 4,1 GHz angekommen.. wobei das war auf dem EVGA.
Wenn meine Graka eintrifft (mometan ist das RIG tot) schau ich mir das Asus MIIIF genauer an..



[meynhamburg]

Im laufe der Woche werde ich Board & CPU sicher hier zum Verkauf reinstellen.



[LaMagra-X]

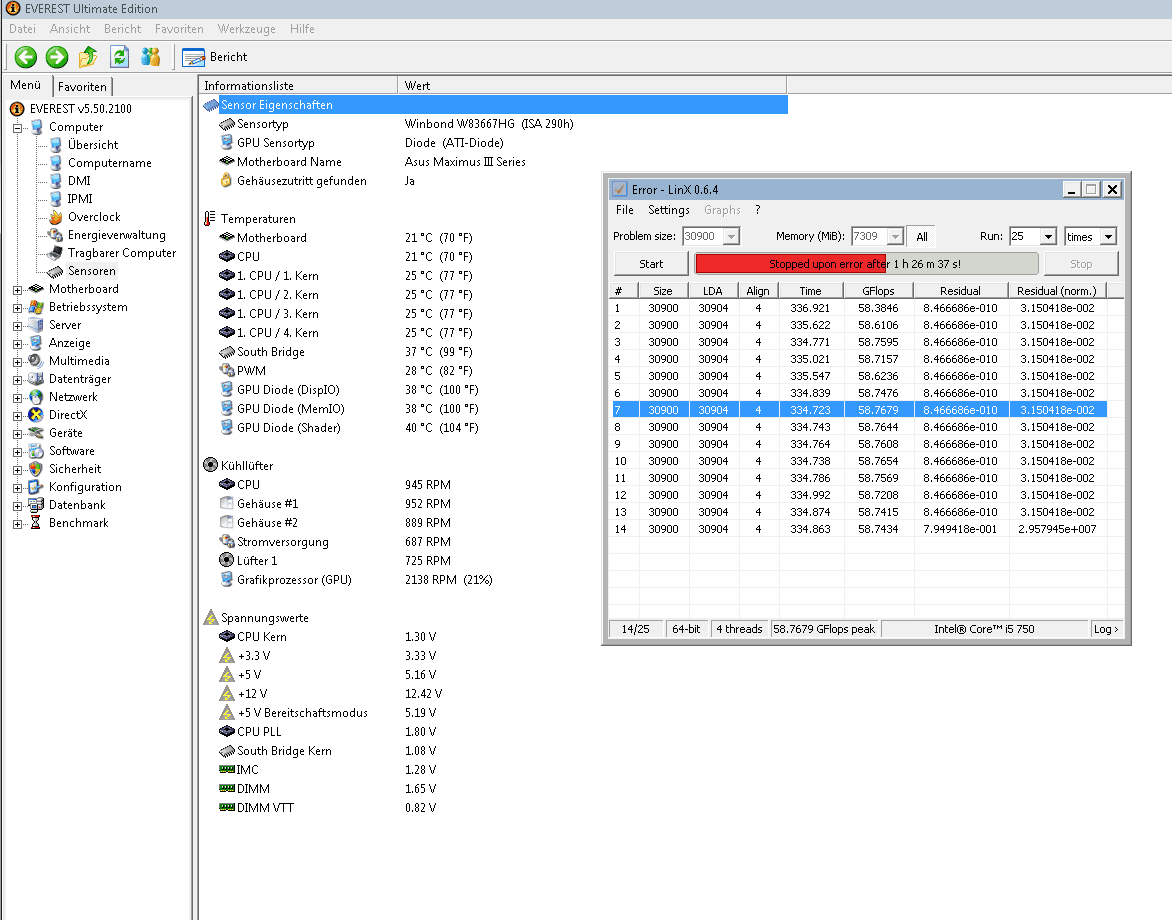

Also ich habe die IMC nochmals um eine Stufe erhöht und LinX lief jetzt 25 runs.

Scheint also, als sei das neue BIOS etwas Spannungshungriger



[Dozer3000]

Geht doch

Also sollte ich mal downgraden auf BIOS 2001?



[LaMagra-X]

Nö..würde das neueste drauf lassen. Vielleicht muss die IMC auch nur etwas höher sein, weil ich Vollbestückung habe.

EDIT:

Wieviel IMC fahrt ihr so?



[sarge07]

ich habe mir eine i7-875k geholt und mit dem neuen bios geht 4ghz ohne probleme. auch mit ram 2000mhz vollbestückung und C1 + C6.
Aber da ich luftkühlung habe, fahre ich mit 167x23 3850MHz mit 1.23v.
die cpu ist geil aber trotzdem möchte ich auf sb umsteigen.

falls jemand interesse für die 875k cpu hat, pm an mich.
ist boxed version mit 3 jahre garantie und rechnung von januar 2011 und 1 tag alt.



[Dozer3000]

Hast Du Screens unter Last von dem 875k bei 4 GHz und 1.23v?
Wie hoch ist IMC?



[sarge07]

wie ich schon sagte, 4ghz mit luftkühlung ist blöd weil die cpu zu warm wird. bei 4ghz geht temp auf über 80°. ich möchte das mainboard oder die cpu nicht beschädigen.
mit 1.23 sagte ich fahre ich mit 3850mhz. screen habe ich nicht aber falls du interesse für die cpu hast, kann ich prime laufen lassen.
Also für 3850mhz braucht sie 1.20v IMC.
Für 4ghz braucht sie 1.25 imc und 1.29v vcore.
mit wasser kühlung wäre 4500mhz auch kein problem mit dieser cpu



[Dozer3000]

Ne, das hatte ich falsch verstanden ... Dachte 1.23v bei 4 GHz.
Dann geht deiner sowie meiner und 4.5 GHz ist auch mit Wasser schwierig.
Und nun..
Zurück zum Thema.



[sarge07]

wie läuft deine mit 4ghz ? vcore/imc/tmp ?
und wieso geht 4500mhz nicht bei dir ?



[meynhamburg]

Ich hab da ein paar schöne Sachen rumliegen, siehe weiter oben...



[LaMagra-X]

Hat jemand eine Crucial C300 SSD mit dem Board in Betrieb?!

Falls ja, könnt ihr mal AS SSD Benches zeigen!?

Danke und Grüße



[Dozer3000]

Ich hab da ein paar schöne Sachen rumliegen, siehe weiter oben...

ist das schon im MP`?

vcore/imc/tmp

auf dem ASUS hab ich es noch nicht ausgelotet, auf dem EVGA 1,33 im idle (ohne vdroop / LLC) - Last 1,282v. Temps maximal 55°C prime / linx.
aber sobald ich höher gehe, geht es ab.. bei 4,3 GHz sind es dann schon 1.4vcore und 70°C prime / linx.

Ich muss das weiter ausloten.. 4,5 wird glaub ich echt heiß.. ggf. ist aber auch die Paste nicht ideal aufgetragen.. sobald meine Graka wieder da ist, geh ich das Thema noch mal an.



[meynhamburg]

Leider nicht, ich mußte die Sachen wieder einbauen, da das MIVE kaputt ist...
