Willkommen im Asus Maximus V Formula Sammelthread



Asus Maximus V Formula bei Geizhals.at



Bilder











Spezifikationen

Spoiler

Specifications
CPU Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors*
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0*
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to ASUS for CPU support list
Chipset Intel® Z77
Memory 4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.*
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).
Graphic Integrated Graphics Processor*
Multi-VGA output support : HDMI/DisplayPort ports*
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports NVIDIA® SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports AMD CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *1
Expansion Slots 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) *2
1 x PCIe 2.0 x4*
3 x PCIe 2.0 x1*
1 x mini-PCIe 2.0 x1 *3
Storage Intel® Z77 chipset :*
2 x SATA 6Gb/s port(s), red
2 x SATA 3Gb/s port(s), black
1 x eSATA 3Gb/s port(s), red
1 x mini-SATA 3Gb/s port(s) , black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
ASMedia® PCIe SATA controller : *5
4 x SATA 6Gb/s port(s), red
LAN Intel®, 1 x Gigabit LAN Controller(s)
Wireless Data Network Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz
Bluetooth Bluetooth V4.0
Bluetooth V3.0+HS
Audio SupremeFX IV built-in 7.1-Channel High Definition Audio CODEC*
- Output Signal-to-Noise Ratio (A-Weighted): 110 dB
- Output THD+N at 1kHz: 95 dB
- TI 6120A2 high fidelity headphone amplifier
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- 1500 uF Audio Power Capacitor
- Blu-ray audio layer Content Protection*
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset :*
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :*
8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)
ASMedia® USB 3.0 controller :*
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features mPCIe Combo™ (mPCIe/mSATA combo card)
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design
ROG Extreme OC kit :
- Slow Mode
- LN2 Mode
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
GameFirst II
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS TurboV EVO :
- CPU Level Up
ASUS EPU :
- EPU*
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send*
ASUS Exclusive Features :
- AI Suite II
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 2
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3*
- ASUS EZ Flash 2*
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM*
- ASUS Q-Connector
Back I/O Ports 1 x DisplayPort
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0*
4 x USB 2.0*
1 x Optical S/PDIF out
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)*
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
3 x Chassis Fan connector(s) (4 -pin)
3 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)*
1 x Slow Mode switch(es)
8 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x EZ Plug connector(s) (4-pin Molex power connector)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x mPCIe Combo header(s)
Accessories User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)*
1 x ROG Connect cable(s)
1 x 12 in 1 ROG Cable Label(s)
1 x mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module
1 x 2-in-1 RF Cable(s)
2 x Wi-Fi Ring Moving Antenna(s)
BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WfM2.0, DMI2.0, WOL by PME, PXE
Support Disc Drivers
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
GameFirst II
ROG CPU-Z
Mem TweakIt
ASUS AI Suite II
ASUS WebStorage
ASUS Utilities
Form Factor Extended ATX Form Factor*
12 inch x 10.1 inch ( 30.5 cm x 25.7 cm )
Note *1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2-1: PCIe 3.0 speed is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*2-2: x8/x4/x4 mode is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*3-1: The mPCIe 2.0 x1 slot is located on mPCIe Combo™ expansion card.
*3-2: The mini-PCIe slot is pre-installed with an Wi-Fi/Bluetooth module.
*4: Supports on Intel® Core™ processor family with Windows® 7 operating systems.
*5: These SATA ports are for data hard drives only.

Downloads

BIOS, Drivers, ETC.


passende CPU Kühler

Luftkühler:

teilt mir eure Konfigs mit...

Wasserkühler:

Heatkiller 3.0 LC/LT, Copper, Black Nickel/Chrome
XSPC Raystorm

Passender Schlauch:

Primochill Schlauch PrimoFlex Pro 16/10 (3/8"ID) Clear


RAM

G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133)
Patriot Viper 3 PC3-17000 2133 Mhz (2x4 Gb)
G.Skill Ripjaw Z F3 -17000CL9Q-16GBZH (4x4 Gb)
G.Skill Ripjaw X F3- 17000CL9Q-4GBXMD (2x4GB, 2 Kits in Vollbetückung laufen auch !)


More to come...



[TheGamerGER]

Kann mir keiner helfen?



[omniman]

Kann mir keiner helfen?

Hi, doch http://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID=22026 mfg omni



[Polarcat]

Wo ist denn Dein Problem? Wie nur Tüllen auf die ich setze? Viell. weil der OriginalKühler nicht für 19/13mm Tüllen vorgesehen ist?
Verstehe Deine Frage ehrlich gesagt nicht! Über Sinn und Zweck einer Wakü kann man sicherlich geteilter Meinung sein, aber für mich machts Sinn ganz einfach!

Ich hab nirgendwo die Wakü angezweifelt, nur den Sinn eines Extrakühlers, wenn das Board vorbereitet ist. Ob man solch einen Gartenschlauch im PC verwendet ist natürlich jedem selbst überlassen, ich finde den Kühler aber auf jeden Fall hässlicher als das Original und kann das deswegen nicht immer so wirklich nachvollziehen. Aber jedem das seine und mir das meine



[TheGamerGER]

fehler gefunden, nachdem ich nun zum gefüllten 1000mal neu installiert habe habe ich nun mal jeden treiber einzeln drauf gemacht.

Wenn ich den Realtek Audio Treiber drauf mache und es neu startet ist der fehler da und netztwerk geht nicht mehr.
Mache ich ihn wieder runter geht es wieder...

Was ist da los das der Sound treiber das netzwerk zerschießt?

edit: mit der aktuellen version geht es, mit der von der DVD geht es nicht

Jetzt können wir über die einstellung der arbeitsspeicher reden



[Zahgurim]

Ich hab nirgendwo die Wakü angezweifelt, nur den Sinn eines Extrakühlers, wenn das Board vorbereitet ist. Ob man solch einen Gartenschlauch im PC verwendet ist natürlich jedem selbst überlassen, ich finde den Kühler aber auf jeden Fall hässlicher als das Original und kann das deswegen nicht immer so wirklich nachvollziehen. Aber jedem das seine und mir das meine

Falsch ein Gartenschlauch ist dünner! (Edit: Ok ok, es gibt den auch in 3/4 Zoll 19mm)
Ich find den nicht hässlich im Gegenteil und über Geschmäcker lässt sich bekanntlich nicht streiten. Habe ich behauptet, das es Dir gefallen muss? Nein zwing keinem was auf. Frage mich die ganze Zeit was Du mir erzählen willst von wegen ExtraKühler? Die Tüllen von dem Hybrid Kühler passen nunmal nicht zu meinen Anschlüssen, da 3/8 inch und deswegen auch der Extrakühler! Kein Plan was Du mit Deinen Beiträgen damit zum Ausdruck bringen willst, außer wohl zu verdeutlichen, daß Dir offensichtlich keine Highflow Schläuche zumindest solche, wie ich sie habe gefallen. Ach ja und keine MIPS POM Kühler Jo von mir aus....da wie gesagt Geschmackssache, ist das Thema für mich damit vom Tisch...

Edit:
btw. wenn ich das Netzteil ausschalte, kommt es hin und wieder schon mal vor, daß alle BIOS Einstellungen weg sind bzw. auf default zurück gesetzt werden. Ist da was bekannt, oder stehe ich damit alleine da?



[Lajocy]

Edit:
btw. wenn ich das Netzteil ausschalte, kommt es hin und wieder schon mal vor, daß alle BIOS Einstellungen weg sind bzw. auf default zurück gesetzt werden. Ist da was bekannt, oder stehe ich damit alleine da?

Seltsam ist das schon......bei einem neuen Board.
Wirf mal die Batterie raus, dann wieder rein.
Wenn es immer noch nicht geht, mit einer neuen Batterie versuchen.



[Zahgurim]

Mhh...an die CMOS Batterie hatte ich auch schon gedacht. Ok werds mal testen. Danke schon mal für Deine Hilfe!



[TheGamerGER]

zu früh gefreut, board geht zurück.
keine lust mehr...



[omniman]

zu früh gefreut, board geht zurück.
keine lust mehr...

Hi, haste ne Fritzbox ? Wenn ja mach mal das FW Update für den Lan Controller!



[TheGamerGER]

Habe Speedport W 701V von Telekom...

Hi, doch http://downloadcenter.intel.com/Detail_Desc.aspx?DwnldID=22026

mfg omni

wenn mir das noch einer verständlich erklären könnte würde ich es noch mal versuchen, habe es auch gefunden gahabt konnte aber nichts mit anfangen...


1. Download the utility from the Intel download center - verstanden
2. Select the correct tool file name based on the operating system installed - verstanden
3. Open a command prompt window with administrator privileges - verstanden
4. Run the executable file from the common prompt - nicht verstanden (wie geht das?)
5. The NVM image will be updated. Reboot the computer for best results.



[Revan]

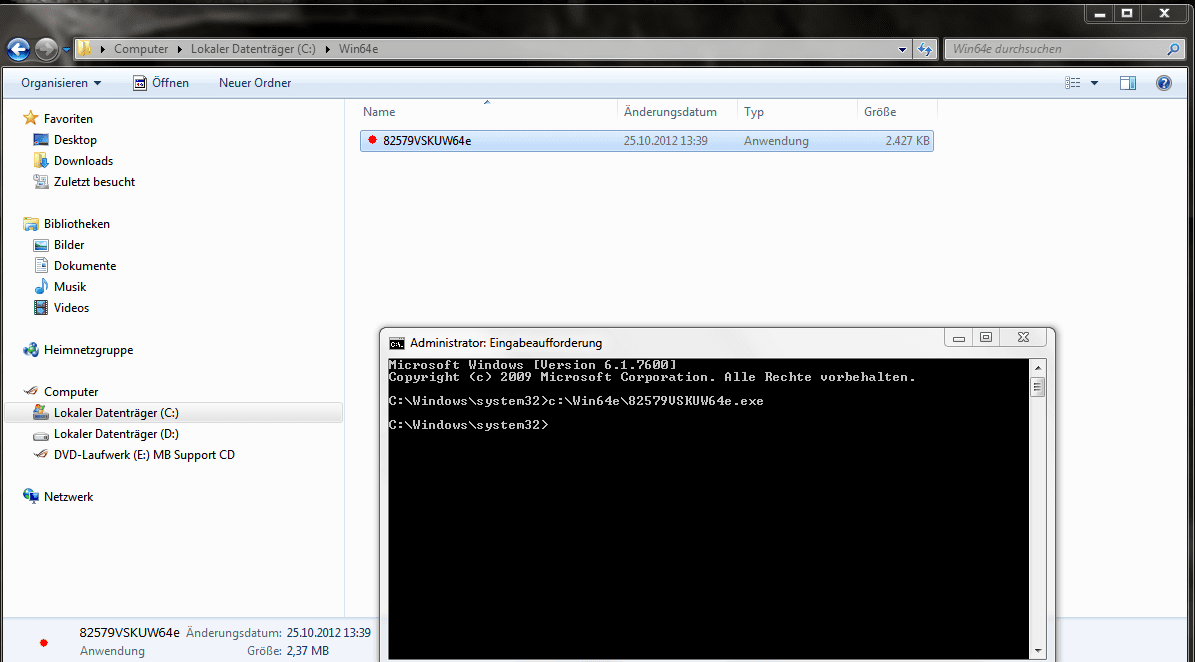

angenommen die exe liegt unter c:\downloads dann gibst du folgendes in die Zeile ein: c:\downloads\blabla.exe



[TheGamerGER]

dann müßte das so aussehen,das internet geht sofort nicht mehr und nach neustart geht das internet auch nicht...



[Zahgurim]

@TheGamerGER hast Du auch schon mit dem neusten chipsatz treiber getestet?
Intel_Chipset_V9201030_XPVistaWin7.zip
Im Gerätemanager unter Netzwerkadapter (Intel 82579V Gigabit Network Connection) keine Ausrufezeichen bzw. Fragezeichen mehr? Dat muß doch iwie gehen...mhh sorry sonst fällt mir auch nix mehr ein.



[TheGamerGER]

Hab alles schon probiert, nur von DVD, nur DVD und update gemacht, nur aktuelle und trotzdem immer der gleiche Fehler.Hab mir das MSI Mpower
Jetzt bestellt.
Dann sehe ich ja ob es vielleicht doch was anders ist, Router oder so...



[ronin7]

Hi Leute,

will mir nen asus maximus 5 formular mit nem 3570 holen.

1. welche bios version empfehlt ihr fürs maximus 5 formular?

2. direkt unter der cpu ist auch so ein kleiner rechteckiger kühler (auf dem steht republic of gamers) für den es keinen wasserkühler gibt. was kühlt dieser kühler und kann man den so belassen?



[Razzorone]

zu 1 . ist das aktuelle Bios nicht schlecht habe da zu den anderen Bios versionen kein unterschied bemerkt

zu 2 . das ist die Republic of Gamer lämpchen ) wenn der PC runterfährt pulsiert es :P

mit dem Board kannst du nichts falsch machen läuft sehr stabil , und hat alles was man zum OC´n brauch........



[ronin7]

zu 1 . ist das aktuelle Bios nicht schlecht habe da zu den anderen Bios versionen kein unterschied bemerkt

zu 2 . das ist die Republic of Gamer lämpchen ) wenn der PC runterfährt pulsiert es :P

mit dem Board kannst du nichts falsch machen läuft sehr stabil , und hat alles was man zum OC´n brauch........

wie schneller ddr3 kannste empfehlen? will den 3570 nur moderat ocen 4,0 - max 4,1 ghz und dazu den schnellst möglichen ram der den speichercontroller net allzu sehr strapaziert.



[Razzorone]

das hängt dann stark von der cpu ab , wieviel der speichercontroller mit macht da der in der CPU ist , daher kann ich da nichts empfehlen weil nacher gehts net und i bin der depp

aber ich kann von meinen die ich hatte/hab schreiben

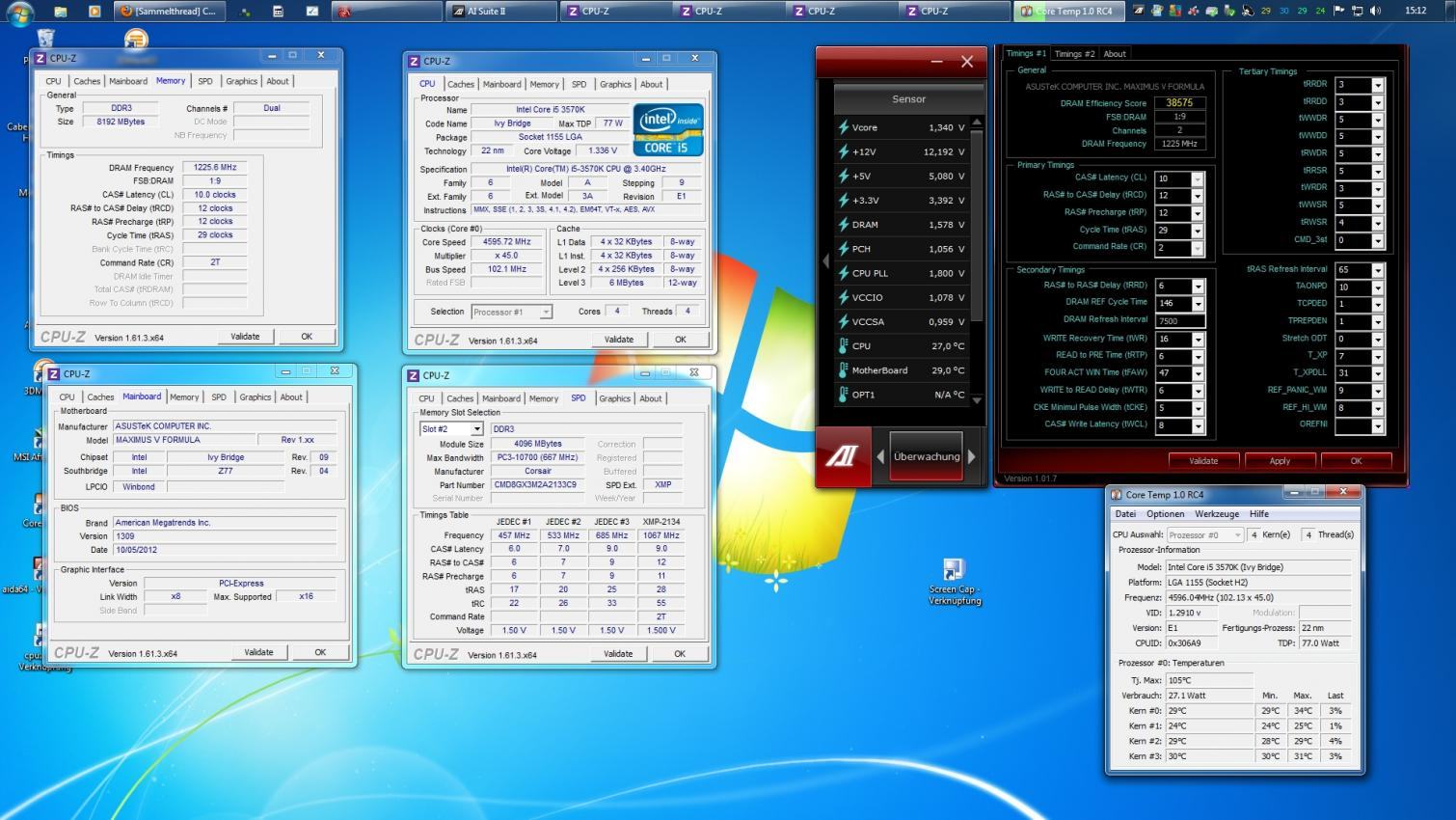

Geil Evo Corsa 2x4GB 2133MHz sind bei mir mit 2400MHz gelaufen die habe ich aber verkauft
Corsair Dominator Platinum 2x4GB 2133MHz laufen zurzeit mit 2400MHz bei mir

würde mir aber die Domis nicht mehr holen , sind viel zu teuer......
die Geil sind wesentlich günstiker und haben das gleiche geschaft



[ronin7]

das hängt dann stark von der cpu ab , wieviel der speichercontroller mit macht da der in der CPU ist , daher kann ich da nichts empfehlen weil nacher gehts net und i bin der depp

aber ich kann von meinen die ich hatte/hab schreiben

Geil Evo Corsa 2x4GB 2133MHz sind bei mir mit 2400MHz gelaufen die habe ich aber verkauft
Corsair Dominator Platinum 2x4GB 2133MHz laufen zurzeit mit 2400MHz bei mir

würde mir aber die Domis nicht mehr holen , sind viel zu teuer......
die Geil sind wesentlich günstiker und haben das gleiche geschaft

ok danke, könnte mir 2133 geil holen und mal probieren wie der geht. würde aber lieber erstmal nur 2000 mhz einstellen weil ich wills system schonen. kann ich den 2133 auch mit 2000 oder 1866 mit den 2133 timings laufen lassen oder mag der ram das nicht wenn man ihn langsamer laufen lässt?



[Razzorone]

klaro kannst du den ram mit langsamer laufen lassen...... langsamer geht immer nur höher mußt halt testen was geht





guggst du auf die jedec spezifikation ........



[ronin7]

was bewirkt xmp? ich hab gelesen dass einer vermutet mit xmp braucht man deutlich mehr vcore...


wie sieht denn die software aus, mit der man die cpu takten kann?


ist eigentlich 2x8gb besser oder 4x4?


am besten 2 x8 gb corsair vegenance



[omniman]

Hab alles schon probiert, nur von DVD, nur DVD und update gemacht, nur aktuelle und trotzdem immer der gleiche Fehler.Hab mir das MSI Mpower
Jetzt bestellt.
Dann sehe ich ja ob es vielleicht doch was anders ist, Router oder so...

lol viel spaß hab ein z77 mpower hier liegen wurde gegen das M5F getauscht, dann kommste jetzt vom Regen in die Traufe!



[TheGamerGER]

lol viel spaß hab ein z77 mpower hier liegen wurde gegen das M5F getauscht, dann kommste jetzt vom Regen in die Traufe!

wieso,was für ein problem hattest du damit?

da niemand eine lösung hat bleibt mir ja nichts anderes übrig...



[Lajocy]

Wenn dein Board einen Macken hat, 14-tägiges Rückgaberecht in Anspruch nehmen oder alternativ mal mit Asus telefonieren.
Kann gut sein, dass die sich kulant zeigen und dein Board gegen ein neues tauschen. Habe es schon erlebt, dass die das neue Board sofort abschicken mit dem Versprechen, dass du deines umgehend zurückschickst.
Das Board ist absolut gut, eine Alternative für den Preis wirst du nur sehr schwer finden.



[TheGamerGER]

So, neue Board von MSI läuft sofort ohne probleme.

oder alternativ mal mit Asus telefonieren.
Kann gut sein, dass die sich kulant zeigen und dein Board gegen ein neues tauschen. Habe es schon erlebt, dass die das neue Board sofort abschicken mit dem Versprechen, dass du deines umgehend zurückschickst.
Das Board ist absolut gut, eine Alternative für den Preis wirst du nur sehr schwer finden.

Hatte bis jetzt immer nur probleme mit Asusboards, meine Gedult ist leider zu ende jetzt.
Jedes mal mußte ich eins einschicken wenn ich eins gekauft habe und kam dann wieder zurück (kein Fehler gefunden) und Fehler war Trotzdem noch da und mußte mit klar kommen immer.

Hätte es auch lieber behalten, schade...



[theGooch12]

Hi Leute!

Hab mir das M5F mit Mosfet/Chipsatz Blöcken bestellt und brauche eine RAM Empfehlung.
Tendiere zu Vengeance oder Ripjawsz, weniger als CL9 gibts die eh nicht bei nem 16GB oder 32GB Kit.
Brauche nicht mehr als 1600, werde da bischen übertakten.

Beide der oben genannten Module sind nicht auf der M5F zugelassenen Liste von ASUS, trotzdem nutze sie viele da sie ja zurzeit die OC und Speedkings sind.

Was denkt ihr?



[Polarcat]

Vengeance hatte ich schon mehrfach für das Board, sollten keine Probleme machen.



[theGooch12]

Und wie siehts mit den Gskill Ripjawsz aus?

Die werden ja zurzeit als OC und Speed Champions gepriesen

Wollte mir auch ne kleine RAM Disk machen, bischen cachen, rar temp versetzen zum rapid entpacken etc
Dachte deshalb auch über 32GB nach, irgendwelche negativen Erfahrungen damit hier?



[emissary42]

Und wie siehts mit den Gskill Ripjawsz aus? Die werden ja zurzeit als OC und Speed Champions gepriesen

Hm, die aktuellen OC Kits sind bei G.Skill eher aus der TridentX Reihe. Ob nun F3-2400C10Q-32GTX oder F3-2133C9Q-32GTX ist wohl nur eine Budgetfrage. Wenn du unbedingt Ripjaws willst, wären da aber auch noch die F3-2133C9Q-32GZH und F3-2133C9Q-32GXH (entgegen den Geizhals Angaben sind das alles 1.6v Kits). Allerdings kosten die ein paar Euro mehr als ihre vergleichbar gespectes TridentX Gegenstück.



[theGooch12]

TridentX?

Hör ich zum ersten Mal.
Sind die Dinger später released als die Ripjawsz?

Werd mir mal die Specs anschauen.
