[Sammelthread] Asus Maximus V Formula (Z77)

WIP

Willkommen im Asus Maximus V Formula Sammelthread



Asus Maximus V Formula bei Geizhals.at



Bilder











Spezifikationen

Spoiler

Specifications
CPU Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors*
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0*
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to ASUS for CPU support list
Chipset Intel® Z77
Memory 4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.*
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).
Graphic Integrated Graphics Processor*
Multi-VGA output support : HDMI/DisplayPort ports*
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports NVIDIA® SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports AMD CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *1
Expansion Slots 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) *2
1 x PCIe 2.0 x4*
3 x PCIe 2.0 x1*
1 x mini-PCIe 2.0 x1 *3
Storage Intel® Z77 chipset :*
2 x SATA 6Gb/s port(s), red
2 x SATA 3Gb/s port(s), black
1 x eSATA 3Gb/s port(s), red
1 x mini-SATA 3Gb/s port(s) , black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
ASMedia® PCIe SATA controller : *5
4 x SATA 6Gb/s port(s), red
LAN Intel®, 1 x Gigabit LAN Controller(s)
Wireless Data Network Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz
Bluetooth Bluetooth V4.0
Bluetooth V3.0+HS
Audio SupremeFX IV built-in 7.1-Channel High Definition Audio CODEC*
- Output Signal-to-Noise Ratio (A-Weighted): 110 dB
- Output THD+N at 1kHz: 95 dB
- TI 6120A2 high fidelity headphone amplifier
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- 1500 uF Audio Power Capacitor
- Blu-ray audio layer Content Protection*
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset :*
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :*
8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)
ASMedia® USB 3.0 controller :*
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features mPCIe Combo™ (mPCIe/mSATA combo card)
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design
ROG Extreme OC kit :
- Slow Mode
- LN2 Mode
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
GameFirst II
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS TurboV EVO :
- CPU Level Up
ASUS EPU :
- EPU*
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send*
ASUS Exclusive Features :
- AI Suite II
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 2
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3*
- ASUS EZ Flash 2*
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM*
- ASUS Q-Connector
Back I/O Ports 1 x DisplayPort
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0*
4 x USB 2.0*
1 x Optical S/PDIF out
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)*
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
3 x Chassis Fan connector(s) (4 -pin)
3 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)*
1 x Slow Mode switch(es)
8 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x EZ Plug connector(s) (4-pin Molex power connector)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x mPCIe Combo header(s)
Accessories User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)*
1 x ROG Connect cable(s)
1 x 12 in 1 ROG Cable Label(s)
1 x mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module
1 x 2-in-1 RF Cable(s)
2 x Wi-Fi Ring Moving Antenna(s)
BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WfM2.0, DMI2.0, WOL by PME, PXE
Support Disc Drivers
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
GameFirst II
ROG CPU-Z
Mem TweakIt
ASUS AI Suite II
ASUS WebStorage
ASUS Utilities
Form Factor Extended ATX Form Factor*
12 inch x 10.1 inch ( 30.5 cm x 25.7 cm )
Note *1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2-1: PCIe 3.0 speed is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*2-2: x8/x4/x4 mode is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*3-1: The mPCIe 2.0 x1 slot is located on mPCIe Combo™ expansion card.
*3-2: The mini-PCIe slot is pre-installed with an Wi-Fi/Bluetooth module.
*4: Supports on Intel® Core™ processor family with Windows® 7 operating systems.
*5: These SATA ports are for data hard drives only.

Downloads

BIOS, Drivers, ETC.


passende CPU Kühler

Luftkühler:

teilt mir eure Konfigs mit...

Wasserkühler:

Heatkiller 3.0 LC/LT, Copper, Black Nickel/Chrome
XSPC Raystorm

Passender Schlauch:

Primochill Schlauch PrimoFlex Pro 16/10 (3/8"ID) Clear


RAM

G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133)
Patriot Viper 3 PC3-17000 2133 Mhz (2x4 Gb)
G.Skill Ripjaw Z F3 -17000CL9Q-16GBZH (4x4 Gb)
G.Skill Ripjaw X F3- 17000CL9Q-4GBXMD (2x4GB, 2 Kits in Vollbetückung laufen auch !)


More to come...



[theGooch12]

Ich habe im ROG Forum irgendwo gelesen, dass man im Gerätemanager den Treiber einmal raushauen soll und dann von dort gleich nochmal neu aktualisieren/updaten.

Danach nen Shutdown, Kombo-Card raus/rein, dann starten und es sollte gehen.



[ElectricDay]

Danke für den Tipp, hast vielleicht auch einen Link parat?

Ich hab das bisher immer mit trennen u. verbinden unter Kontrolle gehalten.
Nur zickt es immer mehr in den letzten Tagen.

Nur ausbauen ist ja ohne weiteres nicht möglich, dafür muß mann das ganze Board
ausbauen, das hat Asus wirklich schlecht gelöst. Die Schraube sitzt hinter dem Board.

Aber muß ja demnächst die WaKü umbauen, dann werde ich mir die Karte mal näher ansehen müssen.


Gruß



[theGooch12]

Also der Asock OC Formula Sammler boomt ja ganz schön, besonders wenn man bedenkt, dass das MVF dieses Board in fast jedem geizeigten Benchmark geschlagen hat.

Abgesehen von den Features und dem Design natürlich, wos außer Frage steht welches das bessere Board ist



[Punk Sods]

Du schon wieder ....

Das muss jeder für sich selber entscheiden, welches Board für ihn das richtige ist. Das Z77OCF oder das M5F haben beide ihre spezifischen Vor- und Nachteile gegenüber dem anderen. Ich bin bei meiner Kaufentscheidung auch nur knapp am M5F oder M5E vorbei gerasselt, da ich vorher ein MIVE besaß.

Abgesehen von den Features und dem Design natürlich, wos außer Frage steht welches das bessere Board ist

Richtig, eindeutig das ASUS Maximus 5 Extreme! *basta*


Gruß

Heinrich



[theGooch12]

Eher, du schon wieder.

Sag mir doch mal einen relevanten Nachteil des MVF dem Asrock OCF gegenüber?



[Punk Sods]

Gut, ich sage es mal Vorsichtig:

Der Nachteil vom M5F: Du hast eins davon.

Der Vorteil vom Z77OCF: Du hast Gottseidank keins davon.



Ich schaue hier ab und zu rein, weil mich M5E halt interessiert, aber auf deine "Beiträge" hier würde ich wirklich gerne verzichten.

Und ich weiß schon, was jetzt wieder von dir kommt, kannst du dir also sparen.

*Back to topic*


Heinrich



[theGooch12]

Versuch dich doch nicht der Realität durch dein dummes Geschwätz zu entziehen.

Die ganzen Gimmick OC Features des Arock Boards wie zb. bischen mehr Gold im Sockel oder ein etwas mehrschichtiger PCB machen wenn überhaupt nur in den höchsten Höhen von LN2 eine nahezu unmessbare Kleinigkeit aus und sind für Übertakter auf Wasser, wozu der Großteil zählt, technisch vollstens irrelevant.
Aber ein BIOS mit Sternchen spricht mehr als tausend Worte.

Im Asrock Sammelthread posaunst du groß herum wie das Board doch die Konkurrenz schlägt, aber dann lässte den neutralen Willy raushängen wenns genehm ist.



[Lajocy]

Kindergarten?



[Razzorone]

boah eh ich kanns langsam echt nicht mehr lesen......

zu theGooch12

abgesehen von dir weiß Punk Sods was er tut , schreibt nicht zeugs das er nur IRGENDWO gelesen hat er lässt auch Bilder sprechen(siehe OC Formula thread) . Er hat weningstens ein Plan von der ganzen Materie.... Du leider nicht so wenn man deine ganzen posts so durchlesen tut
und das hast du denke ich schon öfters hier gelesen also wird da auch was dran sein ;-)
du schreibst fast nur dinge die du irgendwo gelesen hast und stüzt dich darauf......und alles andere ist Banane...........

m.f.g. Razzor



[NostromO242]

Entschuldigt bitte, wenn ich euren Wattebällchen-Wettbewerb unterbreche, aber:

Mit welcher BIOS-Version wird das M5F eigentlich ausgeliefert bzw. wird die i7 3770k-CPU voll supported?

Gruss



[Naennon]

Auch wenn der 3770 von dem Bios nicht unterstützt werden sollte, kannst du mit dem 3770 das Update durchführen

Bis dahin ist es halt eine unknown genuine intel CPU



[H5N1Martin]

ich hoffe ich bekomme hier schnelle antwort.

Leider ist mein Board aus meiner signatur gestorben

So was neues muss her...

Ich schwanke zwischen dem Maximus IV Extrem P67 B3 und dem board hier... oder vllt doch ein Evga P67 FTW?

Ich weiss es einfach nicht aber muss mich schnell entscheiden!

deswegen ist mir eure meinung und erfahrung mit dem board wichtig.

Vllt mal kurze Meinung äußern zu dem board und bekannte probleme.

Wie sind die Temperature des Boards wenn man es mit in die Wakü einbindet? tut sich da überhaupt was?

lg Martin



[theGooch12]

Leute ich bräuchte neue Ansätze für meine Offset Voltage bzgl. 4.5GHZ
Gebt mir mal eure manuellen Werte für die OCs, ich denke Watercoolio hat seinen mit 1.3V bei der Frequenz laufen oder?

Zusätzlich wieder ne esthetische Frage

Das Formula hat ja etwas mehr Schwarz als auch Rot.
Ich hatte ja bei meinem weißen Little Devil ursprünglich black Nickel Schraubis geplant, welche ja sehr hell sind, jetzt wo ich jedoch dieses Foto sehe würden mir eigentlich auch ganz schwarze sehr gut gefallen, da das hier vollstens harmoniert.

@Nostrom: Mach dir nichts draus, lass den Semi-Alphabeten und dessen Sippschaft ruhig pöbeln, es sind harte Zeiten am Arbeitsamt.

@H5N1Martin: Kann dir definitv das Maximus IV Extrem P67 B3 empfehlen.
Hier ist ein toller Review:
ASUS Maximus IV Extreme Rev. B3 | Pure Overclock



[Razzorone]

@ Nostromo0242

in der liste steht 3770K since 0221 Bios , das 0221 Bios ist releas was gibbet den da nicht zu verstehen? soviel zu doof .
Das Board wird mit nem release Bios ausgeliefert . Theoretiker verhirnen nunmal viel zu viel

Theorie und Praxis sind waren immer 2 verschiedene paar Schuhe..............

Theoriekritiker kaufen sich Hardware mit der sie nichts anfangen können und fühlen sich , weil sie etwas darüber gelesen haben im vorteil gegenüber denen die sich in der Praxis auskennen und Ahnung davon haben . tztztztz

@The Gooch

so ich versuche es ein letztes mal
wenn du den IntelBurnIntest hast dann geh her und setz mal nen offset von 0,30mv dann läst du den Burn Test laufen 2-3 durchgänge
wenn der test durchlaufen tut kannst du eine stufe runterstellen , falls der test abbricht gehst du her und stellst eine stufe höher
man kann jede cpu nicht pauschalisieren
der eine brauch mehr der andere weniger .......

da hilft nur eins rantasten und testen ...........

übrigens meine läuft bei 4,5GHz mit nem offset von + 0,30mV unter last entspricht das bei mir 1,285 Volt



[H5N1Martin]

ist das Maximus IV Extrem P67 B3 denn besser als das Maximus v Formula?



[Razzorone]

@ Martin
wieso geld für alte Hardware ausgeben dann nimm lieber das Maximus V Formula das hat nen neuen chipsatz und ist Aktuel



[theGooch12]

so ich versuche es ein letztes mal
wenn du den IntelBurnIntest hast dann geh her und setz mal nen offset von 0,30mv dann läst du den Burn Test laufen 2-3 durchgänge
wenn der test durchlaufen tut kannst du eine stufe runterstellen , falls der test abbricht gehst du her und stellst eine stufe höher
man kann jede cpu nicht pauschalisieren
der eine brauch mehr der andere weniger .......

da hilft nur eins rantasten und testen ...........

übrigens meine läuft bei 4,5GHz mit nem offset von + 0,30mV unter last entspricht das bei mir 1,285 Volt

Der Intelburntest ist vollkommen ungeeignet für Testzwecke dieser Art, da die Verhältnisse mehr als unrealistisch sind.
Ich benütze lediglich AIDA x64 und habe so bei den 4.8GHZ bereits eine gute Offset Voltage von -0.05V gefunden.

Da ich jetzt auf 4.5GHZ 24/7 runterging, fragte ich jetzt nur nach Richtwerten von manuellen Spannungen, um mir etwas Arbeit beim Offset tasten zu sparen.



[Razzorone]

ne das was ich lese kann nicht real sein ??????



[ElectricDay]

Linx u. besonders Prime ist für mich wesentlich aussagekräftiger.

Hab auch schlechte Erfahrungen mit Intel Burn Test gemacht.


MfG



[theGooch12]

ne das was ich lese kann nicht real sein ??????

Ich sage es dir jetzt wirklich in aller Höflichkeit.
Wenn du schon so einfältig agierst, dann wisse zumindest wovon du sprichst.
Es wird wirklich mühsam.

Stresstests wie Prime95, LinX, Intelburn & Co sind bewiesen für Stabilitätstests eines Overclocks von Ottonormalverbraucher ungeeignet, da die Verhältnisse welche diese Programme schaffen komplett unrealistisch sind und unter anderem sogar gefährlich sein können.

Intel selbst rät von der Benutzung des Intelburntests für Normalkonsumer ab und auch ASUS´s Headspeaker JJ sagt Tests dieser Art, besonders bei der Verwendung von Ivybridge CPUs ab, da die Codierung für die neue Architektur und deren Merkmale nicht geeignet ist.



[NostromO242]

Auch wenn der 3770 von dem Bios nicht unterstützt werden sollte, kannst du mit dem 3770 das Update durchführen

Bis dahin ist es halt eine unknown genuine intel CPU

Danke, das nenn ich wenigstens eine aussagekräftige Antwort, mit der man (ich) etwas anfangen kann.

Zu den Allüren und Sandkastenkriegen geb ich mal keinen Kommentar ab, wird ja alles sowas von Off-Topic



[Mick_Foley]

Weil sagt mir NICHT, mit welchem BIOS das Board das Band verlässt.

Das ist ein Z77-Board, das wird alle ersten Ivy Bridge-CPUs, wie den 3770K, erkennen. Im übrigen steht beim 0221er Bios:

First release Bios

Kaufen, CPU drauf schnallen und wohl fühlen.



[Razzorone]

@thegooch

das war doch auch höflich von mir , Intel ratet auch ab zu OC´n oh schreck was nun.Jeder Mainboard Hersteller verkauft Overclocking Boards würden aber nie auskunft darüber geben.
was tausende von Overclocker darunter auch Profi OCér nutzen ist also nicht gut.TheGooch maß aller dinge was OC´n betrifft .... du vergleichst echt Äpfel mit Birnen.

und das beste ist deine Argumente sind und fangen immer an " aber die schreiben" und "da habe ich gelesen"
hier bekommst du Antworten die auf persönliche Erfahrungen basieren aber deiner Weisheit entsprechend alle falsch sind weil DEIN horizont nur soweit reicht wie du selber blicken oder lesen kannst .

der unterschied ist ich weiß wovon ich spreche langjährige Erfahrung beim OC´n stell Dir vor . Ich geb auch noch so höflich wie ich bin so einen noob wie dir tips und du der wenig Ahnung hat kommst mit rigendwelchen gegenargumenten die kein Hand und Fuß haben.....

Phlebiac war auch so ein Kandidat ihr könntet geschwister sein LOL

was soll den overclocking für ottonormaluser sein ???? overclocking betreiben aber bloß kein programm starten wegen Gefahr auf Instabilität oder wie

das wäre doch ein toller neuer fred
OVERCLOCKING FÜR OTTONORMALUSER hehehe



[theGooch12]

@Razzorone

Ich gebs auf mit dir.

Deine persönliche Erfahrung überwiegt natürlich eine Empfehlung von Intel selbst und den ASUS Senior Technical Marketing Specialist JJ Guerrero.
Ich kann deine Abneigung des Lesens gegenüber nach diesem Post nun mehr als logisch nachvollziehen.

Auch wenn dir nicht mehr zu helfen ist, möchte ich trotzdem, dass andere User gewarnt sind.

ASUS´s Headspeaker JJ sagt selbst, dass die Benutzung von Stressprogrammen wie Prime95 oder Linx (Intelburn wegen der Absurdität garnicht erst erwähnt) nicht nur generell aufgrund von grundlegend unrealistischen Testverhältnissen und Bedingungen vollkommen ungeeignet für die Stabilitätsprüfung von Prozessoren sind, sondern besonders bei der Benutzung mit Ivybridge Prozessoren gefährlich sein können, da die veraltete Codierung die Merkmale der neuen Architektur nicht richtig anspricht bzw. diese nicht optimal oder außagekräftig auslasten und somit Schäden anrichten kann.

Hier ein Video indem er dies bespricht:

Datenschutzhinweis für Youtube

An dieser Stelle möchten wir Ihnen ein Youtube-Video zeigen. Ihre Daten zu schützen, liegt uns aber am Herzen: Youtube setzt durch das Einbinden und Abspielen Cookies auf ihrem Rechner, mit welchen sie eventuell getracked werden können. Wenn Sie dies zulassen möchten, klicken Sie einfach auf den Play-Button. Das Video wird anschließend geladen und danach abgespielt.

Youtube Videos ab jetzt direkt anzeigen

Video anzeigen



[Razzorone]

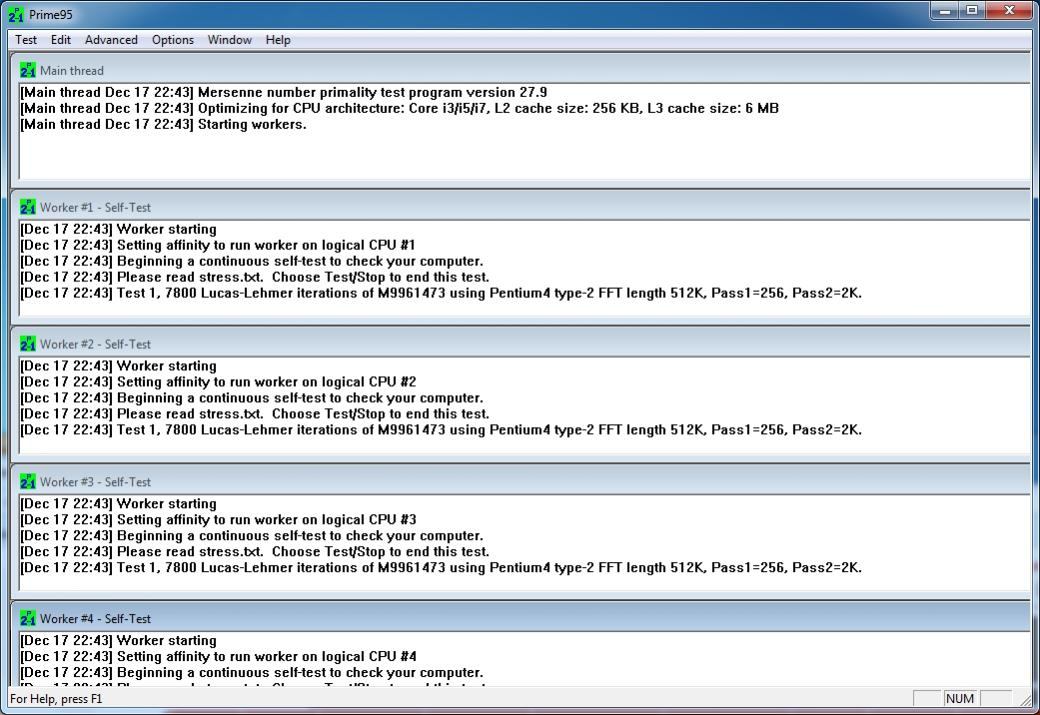

schau mal was oben steht



[theGooch12]

Schön, jedoch ist dies nicht ohne weiteres verifizierbar.
JJ Guerrero hat selbst in einem öffentlichem Video, welches du oben sehen kannst, gesagt, dass Prime95, Linx und Co. aufgrund ihrer nicht für die 22nm optimierten Codierung und unrealistischen Verhältnismäßigkeiten vollstens ungeeignet für die Stresstestung von Ivybridge CPUs sind und potenziell diesen sogar mit höherer Wahrscheinlichkeit Schäden zufügen könnten als anderen Chips.

Ich persönlich verlasse mich hierbei eher auf die professionelle Meinung eines jahrelangen Senior Technical Marketing Specialists als auf eine Zeile in einem Programm, welche so nicht überprüft werden kann, außer du beherrscht die Programmiersprache.

Es ist jedoch jedem selbst überlassen, woher man seine Informationen bezieht und wie man diese verwendet bzw. verwahrlicht.



[Polarcat]

Lass ihn Razzor, er muss seinen Weg finden, wo auch immer der lang führt. Dann muss er sich halt andere Wege suchen wie 3DMark im Loop oder ähnliches.

@Gooch: Was soll das eigentlich mit den Doppel/Dreifach/Vierfachposts andauernd ?



[theGooch12]

Dann muss er sich halt andere Wege suchen wie 3DMark im Loop oder ähnliches.

Das gleiche mit GPUs.
Verwendest du auch Furmark Razzarone oder konntest du dich wenigstens hier eines Besseren besinnen?



[Razzorone]

@ Polarcat
recht haste, das wird das beste sein.....



[H5N1Martin]

So....

Ich habe so eben ein Asus Maximus V Formula bestellt.

Sollte die Woche kommen

Irgendwas was man wissen sollte?

Lg

Gesendet von meinem GT-I9300 mit der Hardwareluxx App
