[Sammelthread] Asus Maximus V Formula (Z77)

WIP

Willkommen im Asus Maximus V Formula Sammelthread



Asus Maximus V Formula bei Geizhals.at



Bilder











Spezifikationen

Spoiler

Specifications
CPU Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors*
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0*
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to ASUS for CPU support list
Chipset Intel® Z77
Memory 4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.*
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).
Graphic Integrated Graphics Processor*
Multi-VGA output support : HDMI/DisplayPort ports*
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports NVIDIA® SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports AMD CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *1
Expansion Slots 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) *2
1 x PCIe 2.0 x4*
3 x PCIe 2.0 x1*
1 x mini-PCIe 2.0 x1 *3
Storage Intel® Z77 chipset :*
2 x SATA 6Gb/s port(s), red
2 x SATA 3Gb/s port(s), black
1 x eSATA 3Gb/s port(s), red
1 x mini-SATA 3Gb/s port(s) , black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
ASMedia® PCIe SATA controller : *5
4 x SATA 6Gb/s port(s), red
LAN Intel®, 1 x Gigabit LAN Controller(s)
Wireless Data Network Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz
Bluetooth Bluetooth V4.0
Bluetooth V3.0+HS
Audio SupremeFX IV built-in 7.1-Channel High Definition Audio CODEC*
- Output Signal-to-Noise Ratio (A-Weighted): 110 dB
- Output THD+N at 1kHz: 95 dB
- TI 6120A2 high fidelity headphone amplifier
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- 1500 uF Audio Power Capacitor
- Blu-ray audio layer Content Protection*
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset :*
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :*
8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)
ASMedia® USB 3.0 controller :*
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features mPCIe Combo™ (mPCIe/mSATA combo card)
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design
ROG Extreme OC kit :
- Slow Mode
- LN2 Mode
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
GameFirst II
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS TurboV EVO :
- CPU Level Up
ASUS EPU :
- EPU*
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send*
ASUS Exclusive Features :
- AI Suite II
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 2
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3*
- ASUS EZ Flash 2*
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM*
- ASUS Q-Connector
Back I/O Ports 1 x DisplayPort
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0*
4 x USB 2.0*
1 x Optical S/PDIF out
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)*
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
3 x Chassis Fan connector(s) (4 -pin)
3 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)*
1 x Slow Mode switch(es)
8 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x EZ Plug connector(s) (4-pin Molex power connector)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x mPCIe Combo header(s)
Accessories User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)*
1 x ROG Connect cable(s)
1 x 12 in 1 ROG Cable Label(s)
1 x mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module
1 x 2-in-1 RF Cable(s)
2 x Wi-Fi Ring Moving Antenna(s)
BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WfM2.0, DMI2.0, WOL by PME, PXE
Support Disc Drivers
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
GameFirst II
ROG CPU-Z
Mem TweakIt
ASUS AI Suite II
ASUS WebStorage
ASUS Utilities
Form Factor Extended ATX Form Factor*
12 inch x 10.1 inch ( 30.5 cm x 25.7 cm )
Note *1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2-1: PCIe 3.0 speed is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*2-2: x8/x4/x4 mode is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*3-1: The mPCIe 2.0 x1 slot is located on mPCIe Combo™ expansion card.
*3-2: The mini-PCIe slot is pre-installed with an Wi-Fi/Bluetooth module.
*4: Supports on Intel® Core™ processor family with Windows® 7 operating systems.
*5: These SATA ports are for data hard drives only.

Downloads

BIOS, Drivers, ETC.


passende CPU Kühler

Luftkühler:

teilt mir eure Konfigs mit...

Wasserkühler:

Heatkiller 3.0 LC/LT, Copper, Black Nickel/Chrome
XSPC Raystorm

Passender Schlauch:

Primochill Schlauch PrimoFlex Pro 16/10 (3/8"ID) Clear


RAM

G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133)
Patriot Viper 3 PC3-17000 2133 Mhz (2x4 Gb)
G.Skill Ripjaw Z F3 -17000CL9Q-16GBZH (4x4 Gb)
G.Skill Ripjaw X F3- 17000CL9Q-4GBXMD (2x4GB, 2 Kits in Vollbetückung laufen auch !)


More to come...



[NostromO242]

Erkannt und installiert sind 2 verschiedene Paar Schuhe, Treiber sind mit installiert?
ASUS - Mainboards- ASUS MAXIMUS V FORMULA

Bei der Dateigrösse geh ich davon aus, dass es sich nicht nur um eine Datei handelt, die die korrekte Anzeige der Komponente im Gerätemanager ermöglichen soll.



[Scraty80]

Erkannt und installiert sind 2 verschiedene Paar Schuhe, Treiber sind mit installiert?
ASUS - Mainboards- ASUS MAXIMUS V FORMULA

Bei der Dateigrösse geh ich davon aus, dass es sich nicht nur um eine Datei handelt, die die korrekte Anzeige der Komponente im Gerätemanager ermöglichen soll.

Jup hab ich auch Installiert, trotzdem funzt es ned



[Bl4d3Runn3r]

Jup hab ich auch Installiert, trotzdem funzt es ned

Ich dachte schon das mein Board ne macke hat, bei mir funzt Bluetooth nämlich auch nicht. Ehrlich gesagt habe ich auch die Lust verloren das weiter zu probieren.

Gesendet von meinem HTC Desire S mit der Hardwareluxx App



[Blau Bear]

bei mir funzt BT, mein iPhone 4 wird erkannt
eventuell mal diesesn Treiber probieren, den hab ich drauf gemacht.
Broadcom drivers

---edit---
so nun ist mein BT auch "defekt"
kein ahnung warum, nach einem neustart ging es einfach nicht mehr, mein iP4 kann sich nicht mehr verbinden.
hab es mehrfach versucht keine Chance es wieder zum laufen zu bringen, ist ab sofort im BIOS abgeschaltet.

---edit2---
BT funzt wieder.



[theGooch12]

Hey Leute, hab heute zum ersten Mal das BIOS Flashback Feature mit 1604 ausprobiert, und das Blinken hörte schon nach ca. 9-10 Sekunden auf.

Geht das auf den Z77 ROG Boards so schnell?
Denn auf den X79 Tutorial Videos dauert dass immer Minuten



[H5N1Martin]

Hat wer schon das neue BIOS getestet?

Gesendet von meinem GT-I9300 mit der Hardwareluxx App



[Revan]

Das aktuelle 1604 läuft bei mir ohne Probleme



[Mc-Reaper]

hatte das neue 1604 drauf , damit ging bei mir kein wlan mehr. hat einfach keine wlan netze mehr gefunden. seitdem ich auf das davor zurück bin , hab ich keine probs mehr



[theGooch12]

Die meisten i5 Nutzer scheinen mit dem 1604er Probleme zu haben, bei 3770K läufts jedoch besser.

Hab heute nochmal den Teststand aufgebaut, da der Costa Rica 3770K getestet wird, bzw. die Lightning 680.
Ich mach auch paar Fotos

Danach kann endlich der Little Devil Build Log beginnen.

Zuletzt noch ne kleine Frage, da ich leider mein Handbuch nicht finde.
Bei nur zwei RAM Modulen sollte man nur die weißen Slots verwenden richtig?
Da mein 2133er CL9 erst nächste Woche kommt hab ich mir gestern 1600MHZ Vengeance 2x 4GB zum testen geholt.



[Drachenorden]

Weiße Slots? Das M5F hat doch "nur" rote und schwarze Speicherbänke!?

Empfehlung lautet aus Kompatibilitätsgründen auf A2/B2 (rote Bänke).

MfG.



[Boardi05]

Bei mir läuft die 16er mit nem i5 ohne probleme

Gesendet mit Galaxy Tab2 10.1



[theGooch12]

sry meinte rot, bin nur grad am weiß Tripp, weill mein Thema weiß ist^^

Das bedeutet jeweils der zweite Slot.

Ok Fotos gibts heut Nacht mit der "improvisierten" Testwakü.
In solchen Fällen ist ein Röhren AGB immer blöd, weil man ihn nirgends richtig hinstellen bzw. befestigen kann.



[Tiger1975]

Boardi05 ellcome in the ROG

Hab auch s 1604er drauf und muß mal ne Weile Testen aber s Irog wurd eja wieder upgedated.
Läuft es nun bei Dir ?



[Boardi05]

Welcome back to Intel triffts eher, ROG Mitglied bin ich schon seit über 3 Jahren



[Blau Bear]

ich lass erstmal die Finger vom neuen BIOS. hat ja das 1604 schon drauf funzte aber nicht. daher erstmal nur das "alte" drauf



[WolleWo]

Hat schon jemand probiert ein optisches Laufwerk an den ASMedia Controller zu hängen? Laut Handbuch werden die ja nicht unterstützt.

Bin am überlegen mit das Board zu holen. Aber dann wären bei mir alle Intel Controller mit Platten belegt.



[Coke]

Bei mir hat das so funktioniert.



[Boardi05]

Bei mir funktioniert der Brenner am Asmedia,

hab heut mal alles umgesteckt, alle HDD und SSD am Intel und den Brenner am Asmedia



[WolleWo]

Das hört sich gut an, danke für die Info!



[H5N1Martin]

Was muss ich machen wenn die mini Karte nicht klappt.

Also diese WLAN und Bluetooth Karte.


Stecke ich diese ein geht das board nicht an und die go led leuchtet.

Lg

Gesendet von meinem GT-I9300 mit der Hardwareluxx App



[WolleWo]

Hat schon jemand probiert, die Lüfter mit Speedfan zu regeln?



[Dragonhart]

Taugt nicht. Aber bei so nen Board hat man eh ne aquaero zum regeln. Vor 6 Jahren gekauft und immer noch Funktionen wie ne neue



[Boardi05]

Ich verwende FanExpert, funktioniert perfekt



[WolleWo]

Ich verwende FanExpert, funktioniert perfekt

Auch mit 3-Pin Lüftern?



[theGooch12]

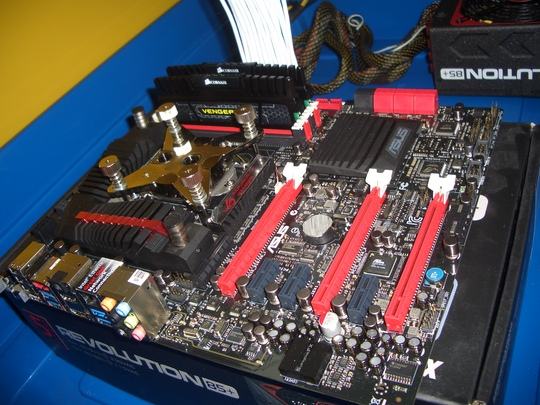

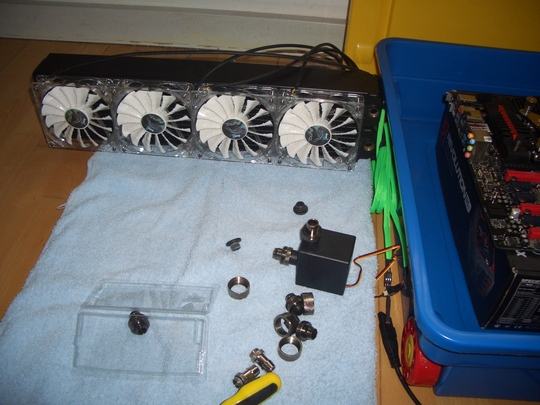

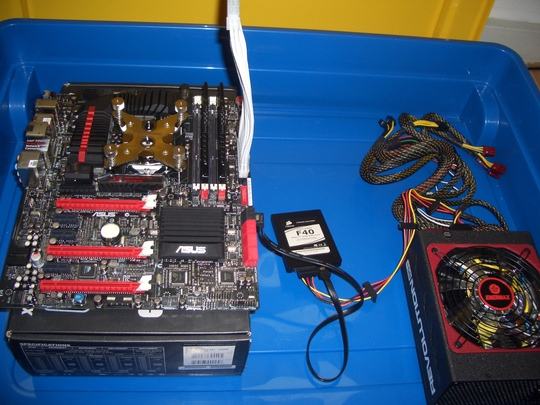

Hey Leute also hier mal die Bilder vom Testsetup (2133er RAM kommt erst nächste Woche).

Hab gerade alles verschlaucht, bzw. befüllt und werde mal schauen ob das Stück postet

Muss sagen, dass Vengeance RAM wesentlich härter in die Slots ging als jeglicher anderer RAM den ich bis jetzt auf dem Board verwendet hab

Die Pics wurden etwas komprimiert, da sie in 2560x1920 zu groß waren also sry wenn die Quali etwas gelitten hat.



[Polarcat]

Wenn du eh alles in die Wanne legst, ist die Vorsicht dann nicht ein bissle sinnlos ?
Und wofür die SSD/Ram im Testaufbau ? Je weniger dran ist, desto weniger kannst du unter Wasser setzen..



[theGooch12]

Es ist ein Testaufbau zum Testen der Übertaktbarkeit des Costa Rica #322 3770K und 680 Lightning, ohne RAM komm ich da nicht weit

Musste diesmal leider meine Box nehmen da ich den Testbench hergeborgt habe, und sie ist ein tolles Stück!
Ich verwende sie gerne, da ich diese bei Bedarf einfach schließen kann.

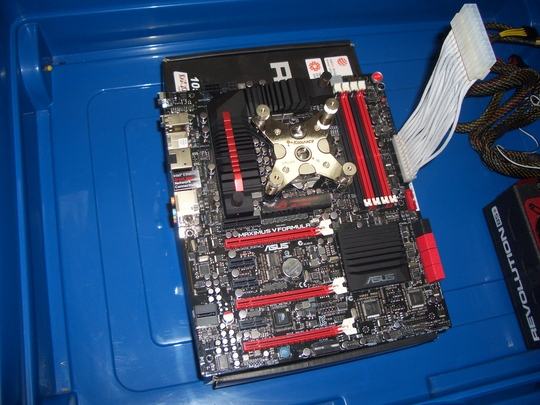

Edit: So jetzt hier auch paar Bilder vom fertigen Testsys auf 1604.

Hatte anfangs den CPU Fan Error und konnte nicht booten, also für diejenigen mit diesem Problem, welche ne Pumpe verwenden und diese nicht am CPU Header stecken haben bzw. wollen, Fan Monitoring auf Ignore.

Danach gabs noch ein paar Zickerein mit den SATA Ports, wobei nur 2 schwarze 3G und 2 rote 6G Ports erkannt werden und der secondary Memory Controller garnicht erkannt wird.

Er hat meine SSD und IDE erst mit Hot Plug gefressen und im CSM UEFI disabled.

Habs letztendlich aber doch mit ner frisch Installation in Windows geschafft
Insofern passt alles mit dem neuen BIOS, nur werden die SATA Ports welche vom Marvell Controller laufen leider nicht erkannt.
Hab nur die 2x 3G und 2x 6G Ports zur Verfügung, vielleicht hatte ja einer von euch das gleiche Prob?

Aber hier mal die Bilder:



[Jippchen]

Hi

Ich hab da mal ein kleine Problemchen.
Ich habe heut mein Maximus V Formula und mein 3770K bekommen.
In mein alten System hatte ich eine Wlan karte verbaut.Diese Wollte ich beim Formula eigentlich sparen,da dieses ja Wlan Wifi hat.Ich hab alles nach Anleitung angeschlossen und installiert.
Aber die Verbindung ist mehr als....... Die Antennen stehen auf der Rechner oder auf dem Sofa.Beides getestet.Der Router steht im selben Raum und 2-3 Meter entfernt.
ich wollt mir den Aktuellen Grafikkarten treiber runterladen(211 MB) dafür sollte ich mit den Asus Wlan 6 Stunden brauchen.
Ich hab dann die Wlan Karte wieder eingebaut,und hab nur 15 min gebraucht,was auch der ungefairen Geschwindigkeit meines alten Systems entspricht.Die genauen Raten kann ich euch jetzt nicht sagen,aber ich musste den TGreiber damals oft runterladen,von daher weiss ich in etwa wie lange es gedauert hat.
Aber wieso ist die Verbindung mit dem Asus Wifi/Wlan so schlecht.Antennen sind montiert eigentlich alles gut.Treiber installiert,auf das neueste Bios upgedatet,aber nix hilft.
hab ihr das auch?



[theGooch12]

Hey Leute hier mal paar Ergebnisse.
Ich bin wirklich beeindruckt vom TeamGroup 2133er, der spuckt wirklich gute Benchmarkscores aus.er
Bei der Latenz warens zu Bestscores schonmal 31.5 bzw. Copy/Write waren um ca. 200 noch schneller.
Bis jetzt mal auf 4.7GHZ mit dem 3770K oh nachne Probleme, Temps waren super, beim Vcore ist definitiv noch Platz nach unten.

Auf jeden Fall bin ich mit dem RAM sehr zufrieden und wenn die 5GHZ kommen auch mit der CPU

Hier ein 4.7GHZ Screen mit 1h AIDA Stress Full Load + Temps :

Und hier der AIDA Memory Benchmark mit 2133MHZ CL9-11-11-28:



[Scraty80]

CPU Cooler

Hallo Zusammen

Ich bin gerade auf der Suche nach einem Neuen CPU Cooler im mom. Habe ich eine H80i Instaliert aber irgenwie bin ich ned so überzeugt von der, Laut und die Kühleistung hab ich mir besser vorgestelt. Hab meinen 3770k auf 4.3Ghz 1.115V übertaktet und er wird nach ner 1h Prime 95 ca. 58-62 Grad warm. Und da meine H80i jetzt auch noch Probleme macht LED gehn Sporadisch nicht mehr müste ich Sie e austauschen lassen... Jetzt was für Luft Kühler könt ihr empfehlen? Ich hab da mit einem be quiet! Dark Rock PRO 2 geliebeügelt ;-) bin mir aber nicht sicher ob der auf Board Past wegen der Thermo Fusion? RAM sollten kein Problem sein habe Corsair LP drinnen.

Gruss aus der Schweiz Scraty
