[Sammelthread] Asus Maximus V Formula (Z77)

WIP

Willkommen im Asus Maximus V Formula Sammelthread



Asus Maximus V Formula bei Geizhals.at



Bilder











Spezifikationen

Specifications
CPU Intel® Socket 1155 for 3rd/2nd Generation Core™ i7/Core™ i5/Core™ i3/Pentium®/Celeron® Processors*
Supports Intel® 22 nm CPU
Supports Intel® 32 nm CPU
Supports Intel® Turbo Boost Technology 2.0*
* The Intel® Turbo Boost Technology 2.0 support depends on the CPU types.
* Refer to ASUS for CPU support list
Chipset Intel® Z77
Memory 4 x DIMM, Max. 32GB, DDR3 2800(O.C.)/2666(O.C.)/2600(O.C.)/2400(O.C.)/2200(O.C.)/2133(O.C.)/1866(O.C.)/1600/1333/1066 MHz Non-ECC, Un-buffered Memory
Dual Channel Memory Architecture
Supports Intel® Extreme Memory Profile (XMP)
* Hyper DIMM support is subject to the physical characteristics of individual CPUs.*
* Refer to ASUS or user manual for the Memory QVL (Qualified Vendors Lists).
Graphic Integrated Graphics Processor*
Multi-VGA output support : HDMI/DisplayPort ports*
- Supports HDMI with max. resolution 1920 x 1200 @ 60 Hz
- Supports DisplayPort with max. resolution 2560 x 1600 @ 60 Hz
Supports Intel® HD Graphics, InTru™ 3D, Quick Sync Video, Clear Video HD Technology, Insider™
Multi-GPU Support Supports NVIDIA® SLI™ Technology
Supports AMD 3-Way CrossFireX™ Technology
Supports AMD CrossFireX™ Technology
Supports LucidLogix® Virtu™ MVP Technology *1
Expansion Slots 3 x PCIe 3.0/2.0 x16 (x16 or dual x8 or x8/x4/x4) *2
1 x PCIe 2.0 x4*
3 x PCIe 2.0 x1*
1 x mini-PCIe 2.0 x1 *3
Storage Intel® Z77 chipset :*
2 x SATA 6Gb/s port(s), red
2 x SATA 3Gb/s port(s), black
1 x eSATA 3Gb/s port(s), red
1 x mini-SATA 3Gb/s port(s) , black
Support Raid 0, 1, 5, 10
Supports Intel® Smart Response Technology, Intel® Rapid Start Technology, Intel® Smart Connect Technology *4
ASMedia® PCIe SATA controller : *5
4 x SATA 6Gb/s port(s), red
LAN Intel®, 1 x Gigabit LAN Controller(s)
Wireless Data Network Wi-Fi 802.11 a/b/g/n
Supports dual band frequency 2.4/5 GHz
Bluetooth Bluetooth V4.0
Bluetooth V3.0+HS
Audio SupremeFX IV built-in 7.1-Channel High Definition Audio CODEC*
- Output Signal-to-Noise Ratio (A-Weighted): 110 dB
- Output THD+N at 1kHz: 95 dB
- TI 6120A2 high fidelity headphone amplifier
- Supports : Jack-detection, Multi-streaming, Front Panel Jack-retasking
Audio Feature :
- SupremeFX Shielding™ Technology
- ELNA premium audio capacitors
- 1500 uF Audio Power Capacitor
- Blu-ray audio layer Content Protection*
- DTS Ultra PC II
- DTS Connect
- Optical S/PDIF out port(s) at back panel
USB Ports Intel® Z77 chipset :*
4 x USB 3.0 port(s) (2 at back panel, blue, 2 at mid-board)
Intel® Z77 chipset :*
8 x USB 2.0 port(s) (4 at back panel, black+white, 4 at mid-board)
ASMedia® USB 3.0 controller :*
2 x USB 3.0 port(s) (2 at back panel, blue)
Overclocking Features mPCIe Combo™ (mPCIe/mSATA combo card)
ROG Connect :
- RC Diagram
- RC Remote
- RC Poster
- GPU TweakIt
Extreme Engine Digi+ II :
- 8 -phase CPU power design + 4 -phase iGPU power design
- 2 -phase Memory power design
ROG Extreme OC kit :
- Slow Mode
- LN2 Mode
- EZ Plug
ProbeIt
UEFI BIOS features :
- ROG BIOS Print
- GPU.DIMM Post
GameFirst II
iROG
Extreme Tweaker
Loadline Calibration
USB BIOS Flashback
Overclocking Protection :
- ASUS C.P.R.(CPU Parameter Recall)
Special Features ASUS TurboV EVO :
- CPU Level Up
ASUS EPU :
- EPU*
ASUS Wi-Fi GO!
- Wi-Fi GO! Function: DLNA Media Hub, Smart Motion Control, Remote Desktop, Remote Keyboard & Mouse, File Transfer, Capture & Send*
ASUS Exclusive Features :
- AI Suite II
- Ai Charger+
- USB Charger+
- USB 3.0 Boost
- Disk Unlocker
ASUS Quiet Thermal Solution :
- ASUS Fan Xpert 2
ASUS EZ DIY :
- ASUS O.C. Profile
- ASUS CrashFree BIOS 3*
- ASUS EZ Flash 2*
ASUS Q-Design :
- ASUS Q-Shield
- ASUS Q-Code
- ASUS Q-LED (CPU, DRAM, VGA, Boot Device LED)
- ASUS Q-Slot
- ASUS Q-DIMM*
- ASUS Q-Connector
Back I/O Ports 1 x DisplayPort
1 x HDMI
1 x eSATA 3Gb/s
1 x LAN (RJ45) port(s)
4 x USB 3.0*
4 x USB 2.0*
1 x Optical S/PDIF out
1 x Optical S/PDIF in
5 x Audio jack(s)
1 x Clear CMOS button(s)
1 x ROG Connect On/ Off switch(es)
Internal I/O Ports 1 x USB 3.0 connector(s) support(s) additional 2 USB 3.0 port(s)*
2 x USB 2.0 connector(s) support(s) additional 4 USB 2.0 port(s)
6 x SATA 6Gb/s connector(s)
2 x SATA 3Gb/s connector(s)
2 x CPU Fan connector(s) (4 -pin)
3 x Chassis Fan connector(s) (4 -pin)
3 x Optional Fan connector(s) (4 -pin)
1 x S/PDIF out header(s)
1 x 24-pin EATX Power connector(s)
1 x 8-pin ATX 12V Power connector(s)
1 x 4-pin ATX 12V Power connector(s)
1 x Front panel audio connector(s) (AAFP)
1 x System panel(s)*
1 x Slow Mode switch(es)
8 x ProbeIt Measurement Points
3 x Thermal sensor connector(s)
1 x LN2 Mode header(s)
1 x EZ Plug connector(s) (4-pin Molex power connector)
1 x Power-on button(s)
1 x Reset button(s)
1 x Go Button(s)
1 x mPCIe Combo header(s)
Accessories User's manual
I/O Shield
2 x SATA 3Gb/s cable(s)
4 x SATA 6Gb/s cable(s)
1 x SLI bridge(s)
1 x Q-connector(s) (2 in 1)*
1 x ROG Connect cable(s)
1 x 12 in 1 ROG Cable Label(s)
1 x mPCIe Combo card(s) with dual band WiFi 802.11 a/b/g/n module + Bluetooth v4.0/3.0+HS module
1 x 2-in-1 RF Cable(s)
2 x Wi-Fi Ring Moving Antenna(s)
BIOS 64Mb UEFI AMI BIOS, PnP, DMI2.0, WfM2.0, SM BIOS 2.5, ACPI2.0a Multi-Language BIOS
Manageability WfM2.0, DMI2.0, WOL by PME, PXE
Support Disc Drivers
Kaspersky® Anti-Virus
DAEMON Tools Pro Standard
GameFirst II
ROG CPU-Z
Mem TweakIt
ASUS AI Suite II
ASUS WebStorage
ASUS Utilities
Form Factor Extended ATX Form Factor*
12 inch x 10.1 inch ( 30.5 cm x 25.7 cm )
Note *1: LucidLogix Virtu MVP supports Windows 7 operating systems.
*2-1: PCIe 3.0 speed is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*2-2: x8/x4/x4 mode is supported by Intel® 3rd generation Ivy Bridge Core™ Processors.
*3-1: The mPCIe 2.0 x1 slot is located on mPCIe Combo™ expansion card.
*3-2: The mini-PCIe slot is pre-installed with an Wi-Fi/Bluetooth module.
*4: Supports on Intel® Core™ processor family with Windows® 7 operating systems.
*5: These SATA ports are for data hard drives only.


Downloads

BIOS, Drivers, ETC.


passende CPU Kühler

Luftkühler:

teilt mir eure Konfigs mit...

Wasserkühler:

Heatkiller 3.0 LC/LT, Copper, Black Nickel/Chrome
XSPC Raystorm

Passender Schlauch:

Primochill Schlauch PrimoFlex Pro 16/10 (3/8"ID) Clear


RAM

G.Skill RipJaws-X DIMM Kit 8GB PC3-17066U CL11-11-11-30 (DDR3-2133)
Patriot Viper 3 PC3-17000 2133 Mhz (2x4 Gb)
G.Skill Ripjaw Z F3 -17000CL9Q-16GBZH (4x4 Gb)
G.Skill Ripjaw X F3- 17000CL9Q-4GBXMD (2x4GB, 2 Kits in Vollbetückung laufen auch !)


More to come...

Zuletzt bearbeitet:
Wenn Du diese Anzeige nicht sehen willst, registriere Dich und/oder logge Dich ein.
RTFM? Habe ich jetzt getan. Also muss der Strom auch noch ran. Dann brauche ich einen Adapter...

Gesendet von meinem GT-I9300 mit der Hardwareluxx App

der 2 stromanschluss oben links ist eigentlich für die CPU wenn man extrem overclocking betreibt......

ich habe den 8pin angeschlossen und der 4 pin ist frei ..... ich habe gelesen das das fiepen von hohen frameraten kommt

meine karten fiepen leicht wenn ich nen benchmark laufen lasse und immer nur kurz bevor der bench startet dann nicht mehr komisches phänomen ......

Achso danke.

Also muss der 4-Pin doch nicht zwingend dran.

Meine Karte fiept seit dem Mainboardwechsel leider auch bei sehr geringen Frameraten. Aber halt nur beim max. Boost, sonst nicht.

Naja, kann ich auch mit leben. Dachte erst, liegt wirklich am fehlenden Stromstecker.

Mal ´ne andere Frage: Hat jemand diese Verschlussstopfen für die Wakü und braucht sie nicht mehr? Die fehlten bei mir, würde sie aber gerne haben...

@ WolleWo

was hast du den für ein NEtzteil ??? wieviel watt

du könntest höchstens mal versuchen am untersten PCI slot ist noch ein breiter 4 pin molex , der ist auch dafür gedacht wenn man SLI oder Crossfire 2 karten eben hat damit man zusätzlich saft hat den einzustecken. ein versuch ist es wert

"mSATA Module > Win 7 x64 > SSD booten"

High Jungs


Ich hab hier schon diverse Seiten durchsucht, aber leider noch immer nicht genau das gefunden, was zu meiner Frage passt:


Kann mir bitte Jemand sagen, ob ich mein
"ASUS Maximus V GENE" auch über das interne mSATA Modul booten kann (> Win 7 Enterprise x64) ?

Das neuste Bios ist schon drauf.

Ich muß so langsam mal meine alte Samsung 530er/128GB austauschen (soll dann in mein älteren DELL Precision umziehen),

und dachte mir, daß vielleicht eine neue INTEL mSATA mit 240GB für z.Z. ca. € 186.- eine gute Sache wäre ?!?

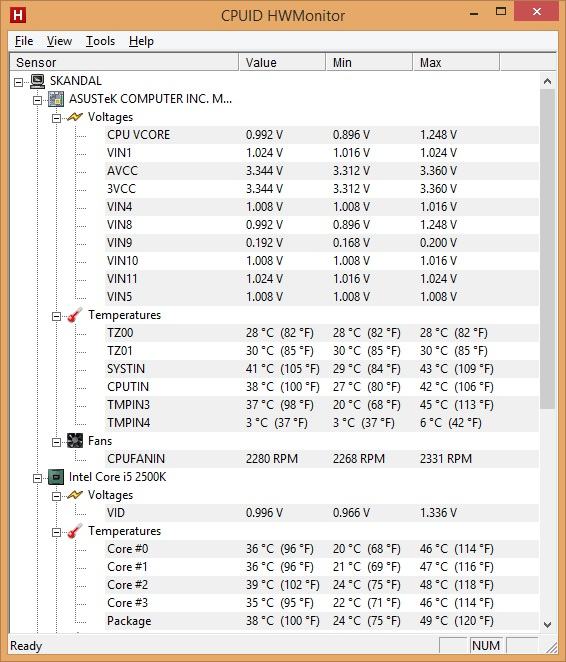

Kann mir wer sagen was genau TMPIN4 genau ist?
Halte die Temperatur doch für ein wenig unrealistisch. ;)


Ho ho ho, hätte mal eine Frage.
Komischerweise hatte ich vor rund zwei Tagen meine neue Razer Blackwidow an die USB 2.0 Ports geklemmt und die LEDs flackerten nur rum, Tastatur wurde nicht erkannt. Es sah so aus als ob die USB-Ports irgendwie einen Wackelkontakt hatten. Nach einem BIOS-Reset ging es wieder, allerdings läuft nun der Turbo permanent, sprich der CPU-Takt geht nicht mehr automatisch runter. Nun läuft mein 3770k permanent auf 4GHz, was einfach wegen dem unnötigen Stromverbrauch nervt.
Erneuter BIOS-Reset brachte nichts.. Muss ich nun flashen? Oder kann es sogar an Windows liegen? CPU-Last liegt im idle bei 0-3%.

Schau mal im bios ob die sparfunktionen aur autu stehn ? Wenn ja und der nicht runtertaktet dann stell sie auf enable und teste nochmal

Moin, ich hab mal ne Frage bzgl. des CPU Takt. Folgende Konfig:

i7-3770K auf Maximus V Formula
2x G.Skill F3-1866C10-8GAB
Sapphire 7970 - normale Version, eine der ersten Versionen
Samsung 840Pro-256GB - Windows
Samsung 830 - 512GB - Spiele
WD 1002FAEX - Daten & Schrott
LG-BR-Brenner
BeQuiet-DarkPowerPro 650Watt

ich kann hier machen was ich will, die CPU lüppt mit 1605Mhz. Turbo oder automatische Anhebung der Drehzahl funktioniert nicht. Ich hab mittlerweile alle Bios für dieses Board durch, das Ergebniss ist immer das gleiche. 1605Mhz! Ich kann im Bios einstellen was ich möchte, der Takt bleibt immer gleich. Zur Zeit hab ich Bios 1903 mit Standardeinstellung, 1707,1802 & 1803 hatte ich auch schon versucht aber mit dem gleichen Ergebniss...
Ich weiss bis jetzt nicht was bei mir gerade schief läuft, habe aber mittlerweile den Verdacht das meine CPU ein weg hat...
Hat einer nen Tip für mich? Danke.

Mach mal bitte alles Stromlos und dann die Batterie raus für ein paar Minuten. Um ganz sicher zu gehen kannst du in der Zeit ein paar mal den Power-Knopf drücken damit sich die Elkos entladen. Dann probier es nochmal.

Edit: Wo hast du denn BIOS 1903 her? Ich seh nur 1802 auf der Homepage von Asus

Zuletzt bearbeitet:
hatte das selbe Problem (MB gebraucht gekauft), dass die CPU nur mit 1605 MHz lief.
Bei mir war der LN2-Modus-Jumper und der Langsam-Modus-Schalter aktiviert.
Nachdem ich beides deaktiviert habe, läuft die CPU normal, also taktet auch hoch.

Nachtrag:

gerade noch mal getestet, beides aktiviert und die CPU lief nur noch mit dem kleinsten Multiplikator auf 1605 MHz
nach Deaktivierung wieder normal.

Zuletzt bearbeitet:
Edit: Wo hast du denn BIOS 1903 her? Ich seh nur 1802 auf der Homepage von Asus

Bitteschön: ROG - MAXIMUS V FORMULA

auf "Driver & Tools" klicken - auf Bios klicken - das oberste.

Geh ich über mein Asus Ac rein bekomm ich es auch nicht angezeigt.

hatte das selbe Problem (MB gebraucht gekauft), dass die CPU nur mit 1605 MHz lief.
Bei mir war der LN2-Modus-Jumper und der Langsam-Modus-Schalter aktiviert.
Nachdem ich beides deaktiviert habe, läuft die CPU normal, also taktet auch hoch.
Nachtrag:
gerade noch mal getestet, beides aktiviert und die CPU lief nur noch mit dem kleinsten Multiplikator auf 1605 MHz
nach Deaktivierung wieder normal.

Genau so war das bei mir auch, nur meins war neu, gekauft bei Alternate. Egal jetzt rennts...:p

Schanke dön

Hallo,
sehe ich das richtig das wenn beim starten des PCs die Kontrollanzeige "00" also "Not used" anzeigt das sich mein Board verabschiedet hat?
Hab hier ein M5F. Habe schon CMOS-Clear und einige andere Test durchgeführt aber das Ergebnis ist immer das selbe-> Anzeige "00" -"Not used".
mfg

Die Stecker sind alle drin. Die CPU hab ich mal testweise getauscht. Werd morgen sehen ob sich da was getan hat.
Werd aber auch noch mal das NT wechseln. Aber wie gesagt alles erst morgen. Muss zur Nachtschicht.

Gesendet von meinem GT-I9505 mit der Hardwareluxx App

Hab ja jetzt auch ein Formula.

Was mir aber persönlich heftig finde ist der Mehrverbrauch ggü. meinen anderen Boards bisher. (Fast 20W mehr)

Hab ja jetzt auch ein Formula.

Was mir aber persönlich heftig finde ist der Mehrverbrauch ggü. meinen anderen Boards bisher. (Fast 20W mehr)

Das is natürlich der Supergau, sorry aber ich musste gerade erst mal lachen.
20W, okay, rechnen wir mal: 50Std. für 1KW = 0,22€ bei mir pro KW...über was reden wir hier eigentlich?

Was mir aber persönlich heftig finde ist der Mehrverbrauch ggü. meinen anderen Boards bisher. (Fast 20W mehr)
Hattest du denn vorher ähnlich ausgestattete Modelle?

Aktiviere manuell die C-States, normalisiere die Spannungen / LLC und stelle die Phasen-Ansteuerung von AUTO auf Balanced um. Das sollte schon ein paar Watt für den Idle und Lastverbrauch bringen.

Ich hatte vorher unter anderem ein Gigabyte Z87X-UD3H mit 4670K, mit dem lag ich bei ~43W im Idle, jetzt sind des 70 mit Schwankungen nach oben.
Hab ja jetzt "nur" das Mainboard und Gehäuse gewechselt und rein mit dem Board ist der Verbrauch so hoch geschossen.
Vorher: ASUS P8Z77-I Deluxe im Prodigy (Idle hier 44W)
Jetzt: M5F im NZXT H630 (die mPCIe-Karte ist nichtmal verbaut!)
